Montage :

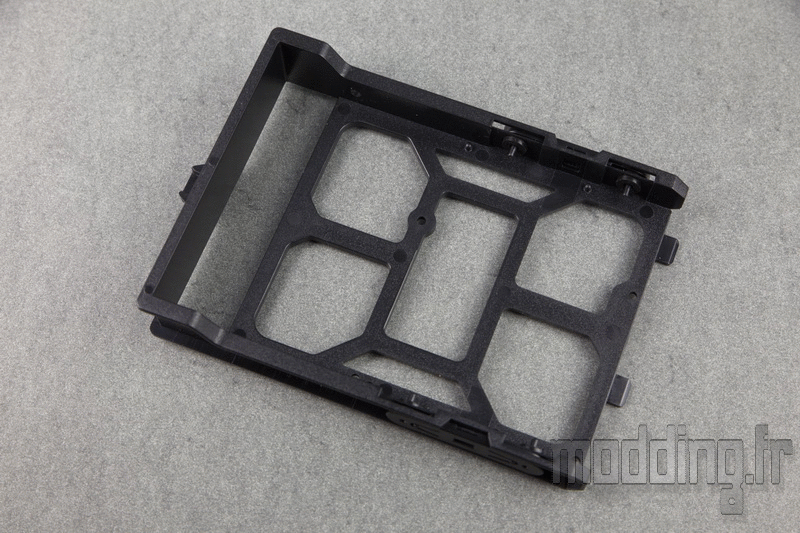

on commence par le montage des unités de stockage 3.5″.
La mise en place se passe d’outil.
On retire les pattes latérales munies de deux ergots en plastique.
Le tiroir intègre deux petits plots sur l’un des bords (indiqués par mon doigt).
On glisse le disque dur jusqu’à le caler sur ces plots.
Ne reste plus qu’à remettre en place les pattes latérales dont les ergots passent au travers des silentblocs pour prendre en charge le disque dur.
On peut sécuriser la fixation du disque avec deux vis placées en dessous (en bas sur la photo).
Chaque support peut aussi accueillir une unité 2.5″.
La fixation se fait à l’aide de vis M3 (les petites à tête fraisée) par le dessous.
Par contre la position de l’unité n’est pas centrale mais sur l’un des bords du support… cela implique de retirer la patte latérale…
Dans le cas d’un disque dur 2.5″, on utilisera les silentblocs adhésifs inclus dans le bundle.
Nous avons trois emplacements à l’intérieur du châssis…
… Et éventuellement un emplacement à l’extérieur entre la carte mère et le radiateur.
Nous pouvons ainsi insérer jusqu’à 4 unités de stockage au total dans le Core P5.
A l’extérieur, nous pourrions tout aussi installer un SSD sur le support HDD, mais franchement, il se sentirait un peu perdu dans ce panier plastique….
Sur cet emplacement, Thermaltake a réalisé quelques trous par ci par là et un plus grand vers le bas…
Il est pas mieux là notre SSD! en plus pile poil centré par rapport à la petite ouverture pour le passage des câbles Sata.
On peut aussi le positionner horizontalement avec la connectique en direction du grommet.
Nous avons même mis en place les silentblocs adhésifs histoire de le décoller un peu du châssis.
Car autant un disque dur prendra plutôt place à l’intérieur du châssis, autant un SSD ça peut se discuter… mais sans le support HDD!

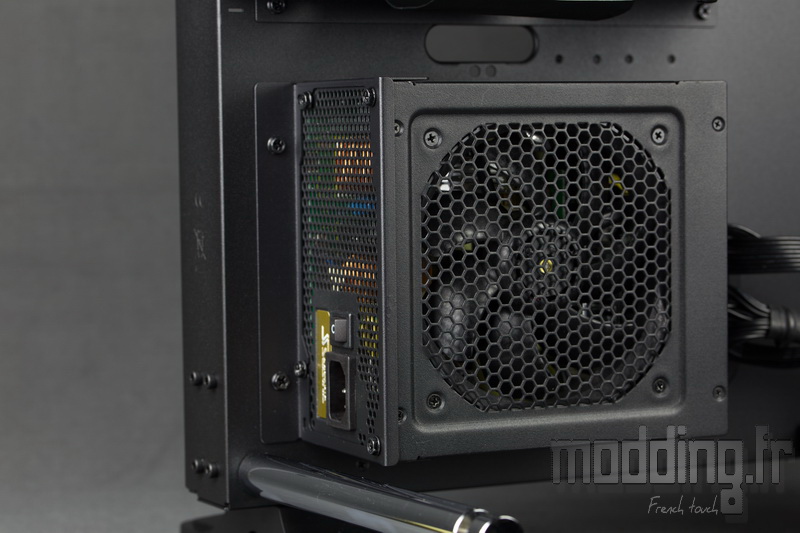

On s’occupe ensuite du bloc d’alimentation.
On visse dans un premier temps la partie arrière sur son cadre dédié par le biais de 4 vis 6.32.
Nous allons ensuite plaquer la partie avant du bloc grâce à la pièce en acier qui vient alors se fixer sur le châssis.
En fonction de la profondeur de l’alimentation, nous avons à notre disposition 4 trous.
Le boitier peut accueillir des blocs jusqu’à 200 mm de profondeur, au delà cela vient obturer le passage des câbles.
Pour une fois, nous avons le plaisir de voir la face ventilée du bloc, face souvent mise en valeur par les constructeurs de ces alimentations.

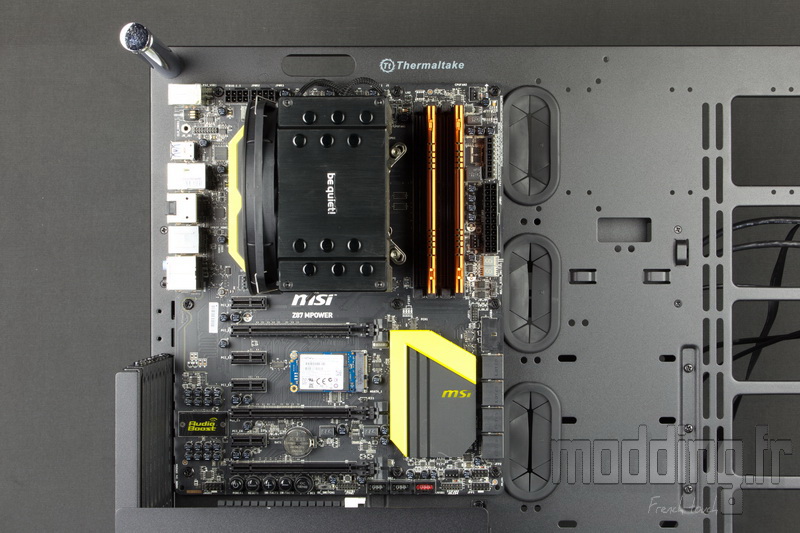

Avec un boitier totalement ouvert, nous n’avons aucun soucis quant à la mise en place de la carte mère.
On se passe même de la plaque de l’I/O Shield.
De par la présence de la vitre, nous avons 180 mm de disponible pour la hauteur du ventirad.
Les passages de câbles sont placés bien au bord de notre carte mère.
Nous avons un décalage par rapport aux différentes prises notamment la prise ATX 24 broches.

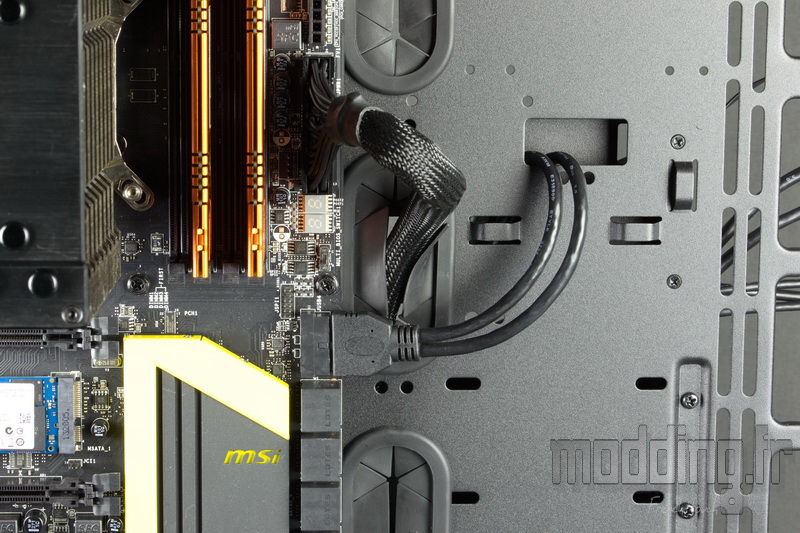

Une ouverture en haut du châssis permet de laisser passer le câble CPU.
Nous n’avons pas eu de problème quant à la longueur de notre câble.
On profite de l’ouverture placée en bas de la carte mère sous la plateforme des cartes graphiques pour passer les câbles du panneau avant.
La proximité des passages de câbles par rapport à notre carte mère n’est pas idéale pour le branchement de la broche interne des ports USB 3.0, du moins pour notre MPower.
Le câble n’est, en général, pas assez souple et la prise un peu trop large pour éviter de forcer sur la prise de la carte.
Une fois les câbles branchés nous pouvons connecter le Riser sur le port PCIe.
Dans le cas d’une config multi GPU, la carte la plus en avant et donc au plus prés de la vitre du Core P5 voit son Riser branché sur le second port PCIe. Riser que l’on connecte avant celui qui prend place sur le premier port PCIe.
Comme on l’a vu, Thermaltake propose deux choix de montage pour la carte graphique.
Le montage parallèle permet enfin de profiter de la customisation du système de refroidissement, élément souvent hors de vue de par la position “face à terre” de la carte dans les boîtiers classiques.
En fonction de la présence ou non d’un réservoir watercooling nous avons respectivement 280 mm à 320 mm de longueur disponible.
Le plateau dispose de trois emplacements plus ou moins éloignés de la carte mère.
Ici nous avons choisi la position médiane.
Reste à savoir si la structure ne pliera pas sous le poids de la carte graphique ?
Les rebords sont pliés à 90° pour rigidifier l’ensemble mais la tôle reste assez fine, à voir dans le temps.
Le passage des câbles en sortie d’alimentation nous parait assez restreint….
D’autant que là nous avons le minimum de câble en place!
Coté coulisse, pour passer les différents câbles, il faut démonter la plaque de fixation des supports HDD pour ne serait-ce avoir accès aux ouvertures.
La platine VESA laisse un bon espace entre elle et le plateau de la carte mère pour laisser passer les câbles sans avoir à la retirer.
On referme le châssis.
On branche l’alimentation sur le secteur et on vérifie que tout marche…

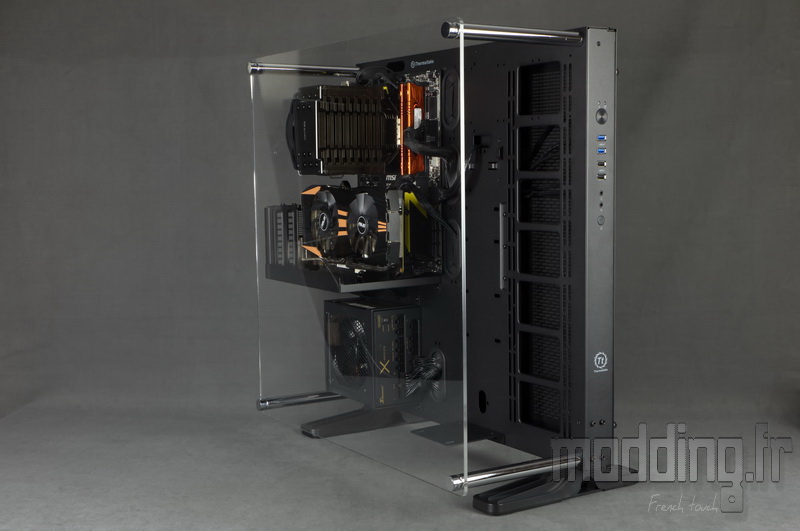

… Il ne reste plus qu’à mettre la vitre en place et profiter de notre config avec notamment une vue imprenable sur le système de refroidissement de la carte graphique!!!
Le Core P5 présente une ouverture totale sur ses flancs.
Du coup en ce qui concerne le flux d’air c’est comme si notre config est à l’air libre.
Nous avons juste placé le ventilateur du ventirad afin de puiser l’air directement de l’extérieur.
Ce concept Open Air implique que les nuisances sonores dépendront uniquement du choix des composants…
Notre config entièrement refroidie par Aircooling laisse libre l’espace consacré au Watercooling… ce qui ne sied pas vraiment au Core P5
D’autant plus que cet espace ne peut accueillir un système AIO comme le Water 3.0 Ultimate de par la distance entre l’emplacement du radiateur et le processeur… Certes on pourrait mettre un AIO 120 ou 140 en travers, mais bon ça reste vide à ce niveau…
Le Core P5 est surtout destiné au montage d’une config watercoolée dont nous choisirons les éléments et mettrons en place le circuit.
La baie vitrée mettant en valeur l’ensemble du mod comme on peut le voir sur les exemples de moddeur tel que :
Sassanou
Suchao
ABS
Nous n’avons effectué aucun test sur ce boitier de par sa conception aérienne et l’absence de ventilateur propre au boitier.
La vitre peut légèrement filtrer le bruit de la ventilation des composants mais cela reste négligeable…
La config n’étant pas confinée entre “4 murs”, les performances en refroidissement ne subissent aucune restriction comparé à notre config posée sur une simple table.
Du coup c’est direct la conclusion !
