Le Core P5 :
Ah bah ça y est!!! on arrive à la présentation de ce Core P5 avec sa grande baie vitrée en acrylique qui semble flotter aux cotés du châssis.
Le boitier est composé en majeure partie d’acier mis à part le carénage plastique des pieds ainsi que les paniers HDD.
Il mesure 333 mm de large sur 570 mm de profondeur pour une hauteur totale de 603 mm (avec les pieds).
Il pèse 12.2 kg! il faudra penser à une bonne fixation si on veut le positionner au mur car là c’est le poids à vide….
Le châssis ne mesure que 50 mm d’épaisseur.

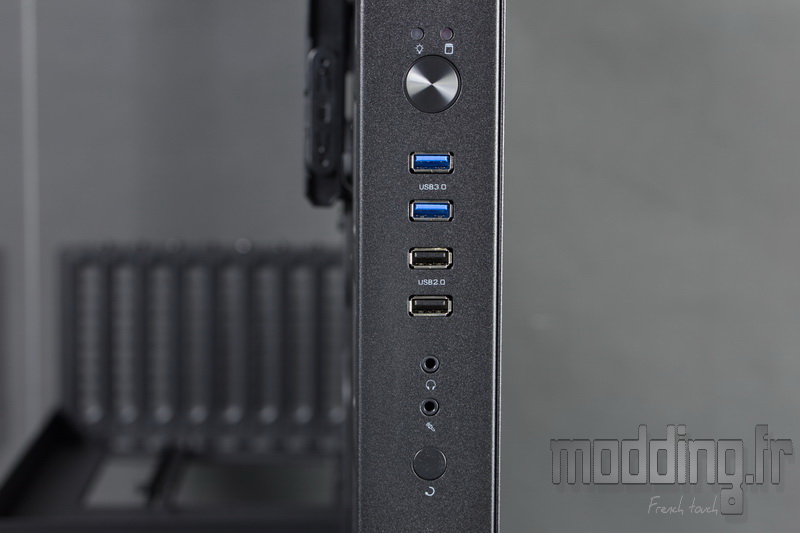

Sur sa tranche antérieure, nous trouvons le panneau frontal avec de bas en haut : Les Leds Power et activité disque, le bouton Power, 2 ports USB 3.0, 2 ports USB 2.0, les prises audio et le bouton Reset.
Plus bas, nous avons le logo Thermaltake.
Tout en bas, nous notons la présence de 4 vis 6 pans qui fixent le renfort en coin du châssis.

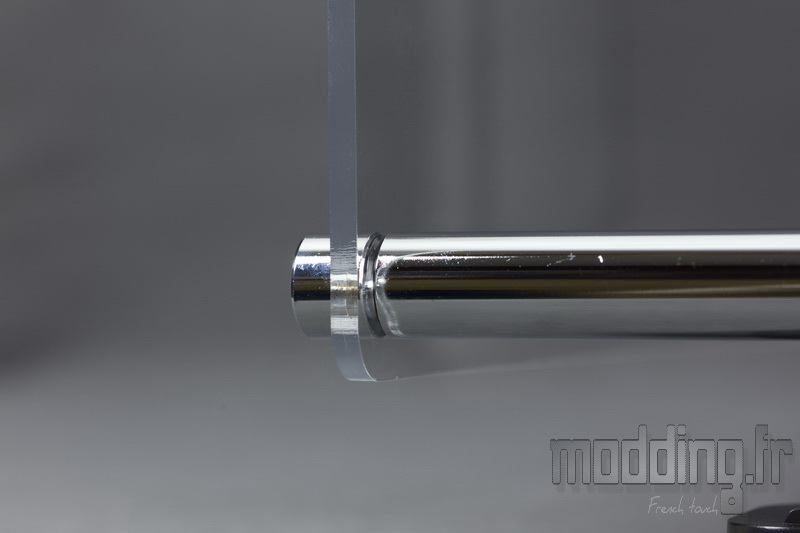

La plaque acrylique qui fait office de baie vitrée mesure 5 mm d’épaisseur.
Son aspect claire permet d’avoir une vision degagée de la config en place.
Le layout du châssis est divisé en deux grandes parties.
La partie de gauche est dédiée aux composants de la config alors que celle de droite se réserve au Watercooling.
Le plateau comporte plusieurs ouvertures +/- grandes, pour le passage des différents câbles. Les plus larges sont munies de grommet en caoutchouc.

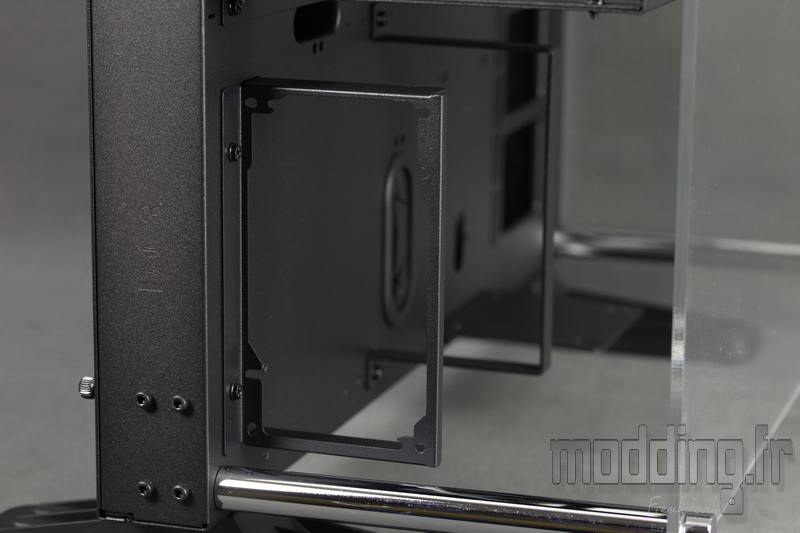

Dans le coin inférieur, à gauche, nous retrouvons l’emplacement pour l’alimentation avec ses supports montés préalablement.
Au dessus, nous avons les équerres PCI fixées par des vis classiques.
Comme nous l’avons vu dans la section précédente, nous avons deux façons de monter les cartes filles : perpendiculairement à la carte mère ou parallèlement à celle-ci.
Dans le second cas, nous avons positionné sur le plateau horizontal le support du Riser.
Mais auparavant, nous devons mettre en place le Riser sur son support avec deux vis classiques comme sur l’animation.
La connectique PCIe intègre un loquet blanc pour sécuriser la mise en place de la carte graphique.
Nous plaçons ensuite le support sur le plateau.
Le Riser est orienté vers la carte mère par rapport à son support.
Nous avons trois positions plus ou moins éloignées de la carte mère.
Il ne reste plus qu’à brancher l’autre extrémité du Riser sur le port PCIe.
On pourra placer deux cartes pour monter un SLI ou XFire grâce aux deux supports présents, pour autant il faudra se procurer un deuxième Riser.
La fixation du support se fait par en dessous du plateau à l’aide de deux vis à main.
Ne pas trop plier la nappe pour éviter que le blindage ne se décolle.
On distingue une ouverture sous ce plateau pour le passage des câbles issus du panneau avant du boitier.
Le châssis intègre le plateau de la carte mère permettant d’accueillir un format mini ITX, micro ATX ou ATX.
Thermaltake dispose d’autres passages de câble pour s’adapter à la taille de la carte mère.
Nous avons une grande ouverture pour faciliter l’accès à l’arrière du Socket. Au dessus nous avons le logo de la marque en toutes lettres tandis qu’à ses cotés nous retrouvons le support pour unité de stockage 3.5″ ou 2.5″.
Comme on peut le constater, on placera ce support après avoir passer les différents câbles vu qu’il empiète sur ces ouvertures…
La partie droite du châssis est donc consacrée au Watercooling.

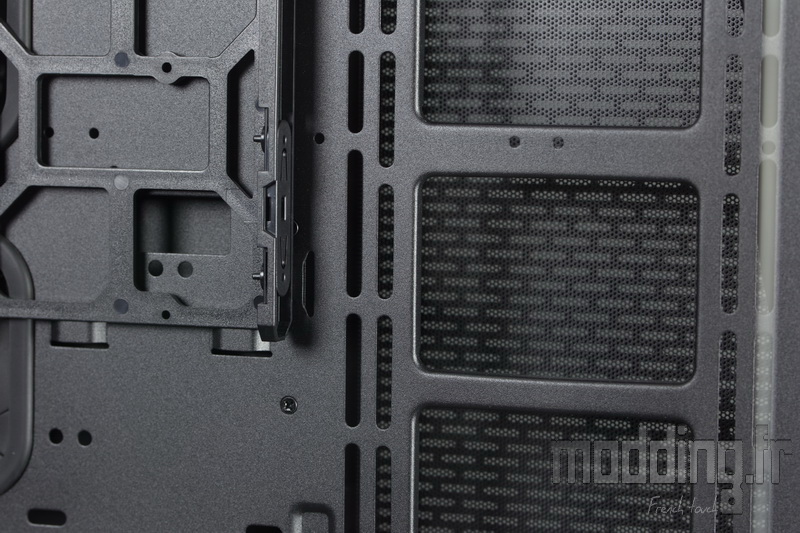

Nous avons un emplacement pour radiateur qui couvre toute la hauteur du châssis. Ce qui permet de mettre en place un 420 ou un 480 en fonction du type de ventilateur.
La forme oblongue des trous permet d’ajuster précisément la hauteur du radiateur.
Tout en bas du châssis, nous retrouvons le support pompe.
Son câble d’alimentation viendra se glisser dans la petite ouverture située juste au-dessus.
Plus haut, nous notons la présence de trous permettant la mise en place d’un réservoir cylindrique quand celui-ci n’est pas directement vissé au Top de la pompe.

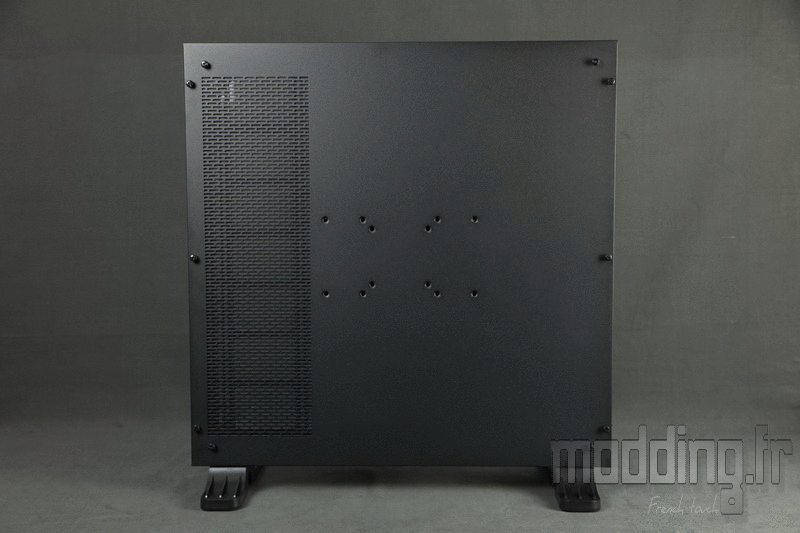

A l’arrière du boitier, nous avons une grande plaque plaque qui fait office de porte au châssis.
Nous avons 6 vis à main disposées sur le bord antérieur et postérieur qui assurent sa fermeture.
Les 4 autres vis ont été placées pour identifier les trous où viennent se fixer les pieds optionnels pour un positionnement à plat du boitier.
La porte intègre, sur le coté, une large grille qui prend toute la hauteur du châssis.
Elle se place juste en face de l’emplacement du radiateur de Watercooling pour permettre au flux d’air de traverser de part en part le châssis du Core P5
Thermaltake propose une troisième façon de présenter son Core P5 : fixation au mur tel un tableau!
Pour cela, le boitier dispose d’un emplacement à la norme VESA avec deux entraxes 75 mm ou 100 mm. Nous avons même du 100 x 200 mm.
Les trous adoptent un pas de vis de type M6.
On retire les vis à main de la porte et on la fait ensuite glisser vers l’arrière du boitier pour la désolidariser du châssis.
Nous avons des crochets sur le bord supérieur et inférieur de cette porte pour assurer son ancrage sur le châssis.
Nous découvrons un intérieur noir que nous allons détailler.
Au centre, nous trouvons une pièce métallique qui fait office de renfort pour permettre la fixation du Core P5 sur le mur.
Une pièce fixée à l’avant du châssis sur 6 points (3 de chaque coté).

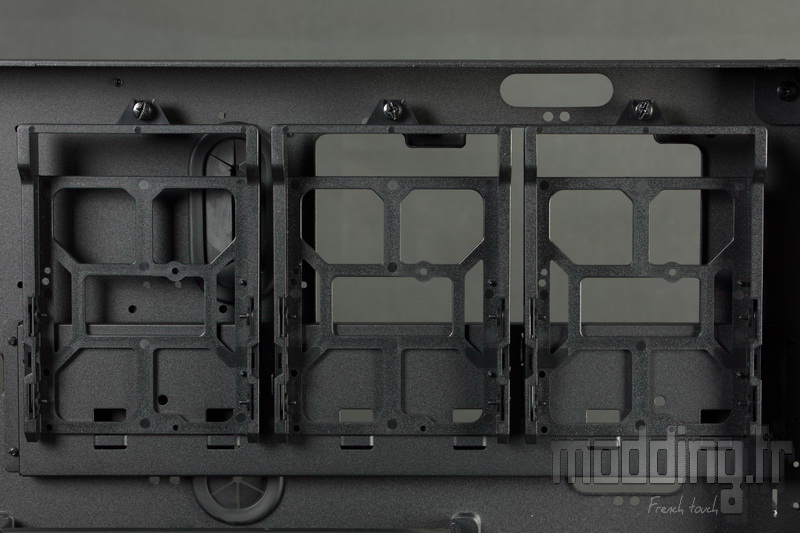

Au dessus, nous avons trois supports pour unité de stockage 3.5″ ou 2.5″ similaire à celui placé à l’avant du châssis.
La fixation est identique avec des ergots sur le bas et une vis à main sur le haut.

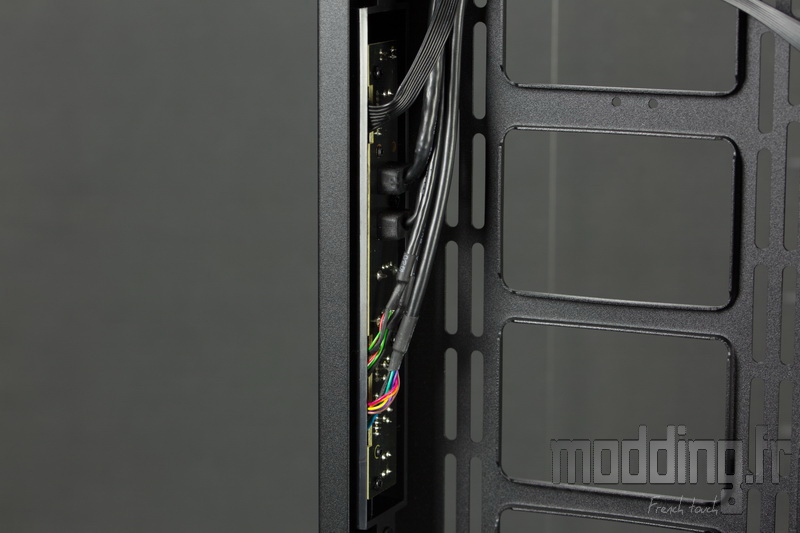

La connectique du panneau avant est dotée de câbles noirs.
Ces derniers sont d’une longueur confortable pour pouvoir se brancher au niveau des différentes prises de la carte mère.

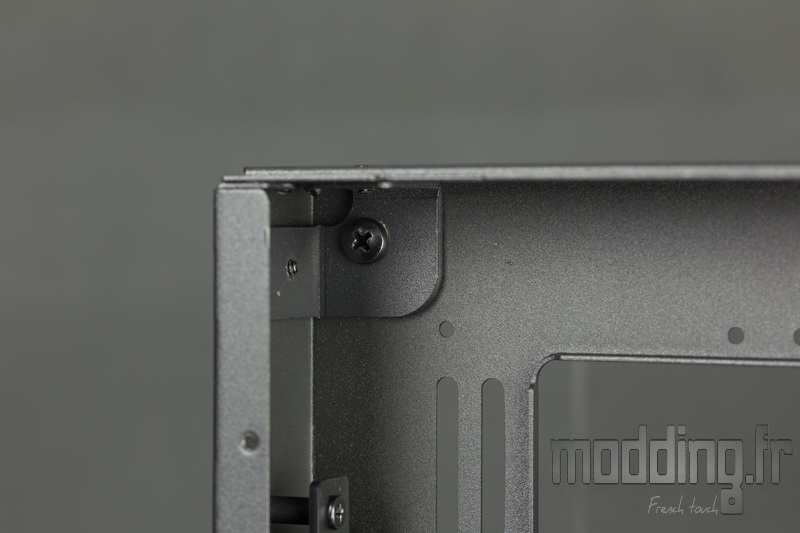

Dans les coins supérieurs, nous avons des renforts pour assurer la fixation des supports de la vitre du boitier et éviter que la tôle ne plie sous le poids.
Les renforts dans les coins inférieurs sont d’une taille plus conséquente car ils assurent autant la fixation des supports bas de la vitre que celle des deux larges pieds du boitier.
L’avantage du Core P5 avec ce concept de châssis sous forme de caisson est de pouvoir ranger aisément les câbles !
Pas franchement besoin de batailler pour les fixer vu qu’une fois la porte fermée tout est hors de vue, d’où l’absence de point d’ancrage. Nous disposons de quelques colliers Serflex pour les rassembler.
45 mm !!! de quoi caser une bonne quantité de câbles en tout genre et autres petits secrets…
Au dessus du support VESA, nous avons cette autre pièce qui intègre les points d’ancrage où viennent se fixer les trois supports HDD.
