Assemblage :
Comme dit précédemment, une fois n’est pas coutume, nous sommes en présence d’un boitier démonté et nous entamons son assemblage afin de pouvoir vous le présenter dans son ensemble.
On commence par l’emplacement de l’alimentation avec son support arrière.
Deux vis 6.32 sont nécessaires à l’opération ainsi qu’un tournevis.
On répète l’opération pour la fixation avant du bloc.
Nous constatons que nous avons un alignement de 4 trous pour le montage de cette pièce.
Comme nous le verrons lors du montage de la config, nous avons la possibilité d’ajuster la position de cet élément en fonction de la profondeur de l’alimentation.
En haut du châssis, nous avons la possibilité de mettre en place un support disque dur.
Il vient s’ancrer sur sa partie basse dans deux encoches émergeant du châssis.
On fixe la partie haute par une vis à main spécifique à ce tiroir (plus longue que les autres).
Sur le coté de l’emplacement de la carte mère, au bord du châssis, nous allons pouvoir monter les équerres PCI à l’aide de trois vis 6.32.
Thermaltake nous offre deux possibilités quant au montage de la carte graphique par rapport à la carte mère.
Une façon classique où elle se branche alors directement sur le port PCIe de la carte mère comme dans un boitier standard.
L’autre possibilité est de pouvoir positionner la carte graphique parallèlement à la carte mère, la connexion sur le port PCIe se faisant par le biais du Riser.
Il nous faut assembler le support adéquat en utilisant le plateau horizontal.
Ce dernier se fixe au châssis par trois vis 6.32, une au-dessus et trois en dessous.
Nous disposons ensuite sur ce plateau la pièce intégrant les équerres.
Cette dernière est fixée par 4 vis 6.32, trois au niveau du châssis et deux au support horizontal.
Nous fixons les 4 tubes chromés au niveau des 4 coins du châssis par le biais des vis spécifiques.
Nous retirons ensuite les extrémités pour positionner la plaque acrylique doté de 4 trous au niveau de ses coins.
Ne reste plus qu’à revisser les extrémités tout en maintenant la vitre en place pour que celle-ci prenne position sur le châssis.
Il ne reste plus qu’à fixer les larges pieds sous le châssis (4 vis par pieds) et voilou!!!

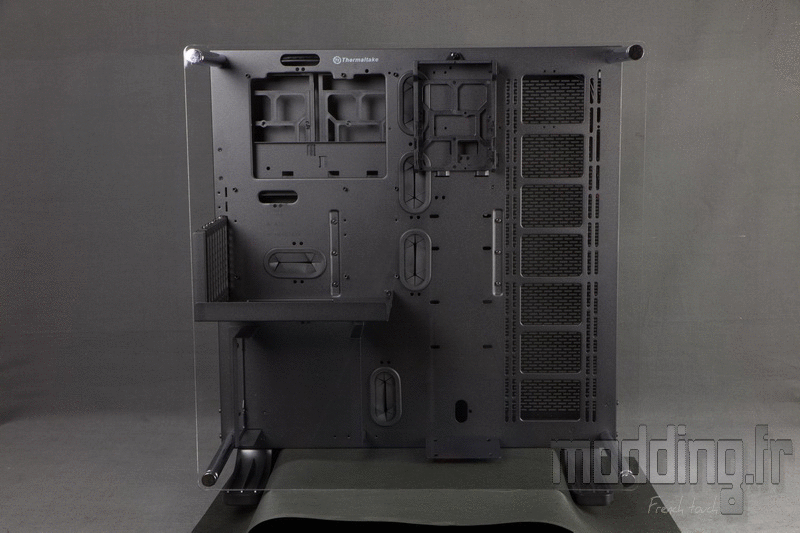

Le Core P5 est maintenant assemblé et prêt à être décortiqué pour connaitre ses différentes astuces.
Un petit tour sur 360° pour bien apprécier l’ergonomie de ce boitier “Open Air”.
