Modularité :
Cooler Master nous propose un boitier que l’on doit assembler dès sa sortie de carton.
La marque fournit aussi quelques accessoires qui viennent se greffer sur les parois du QUBE 500, des parois dont les orifices sont calibrés pour prendre en charge ces étranges supports.
Supports accessoires
La structure en plastique de la base dispose de clips que l’on insère au niveau des orifices de ces parois.
Ainsi le QUBE 500 se comporte comme des plaques multisupports et nous positionnons les supports comme bon nous semble que ce soit sur la façade, la partie supérieure ou la zone controlatérale du boitier.
Les deux accessoires inclus dans le bundle vont nous permettre de suspendre notre casque.
De plus, le petit accessoire en caoutchouc présent sur la poignée du boitier peut être repositionné sur les divers orifices des parois.
Prenant la forme d’une pince, on peut alors coincer le câble de notre casque.
A nous de voir où nous voulons positionner ces divers accessoires.
Cooler Master nous propose même de créer nos propres supports pour peu que nous puissions accéder à une imprimante 3D.
Une page sur le site de la marque est entièrement consacrée à cet aspect du QUBE 500 et nous pouvons y découvrir diverses extensions.
(Photo issue du site Cooler Master).
Et même télécharger des fichiers STL.
Support de ventilation latérale
Cooler Master fournit avec le boitier un support de ventilation latérale qui peut éventuellement accueillir un disque dur 3.5″ comme nous avons pu le voir dans la section “Montage”.
Bien sûr son rôle essentiel est de prendre en charge jusqu’à deux ventilateurs en 120 mm ou en 140 mm.
Des ventilateurs dont le but est d’aspirer de l’air venant de l’extérieur afin de refroidir le compartiment principal.
Mais pour cela, nous devons intervertir les portes latérales.
Ce qui implique que la porte vitrée prend place du côté des coulisses.
Pour le moment, Cooler Master ne propose pas la porte controlatérale en tant que pièce détachée que l’on peut acquérir par la suite.
Table Bench
Cooler Master ne s’arrête pas sur ces différents accessoires.
En effet, le QUBE 500 peut se présenter de diverses manières.
L’une d’elles fait l’impasse sur la plupart des parois du châssis pour ne garder que le plateau de la carte mère et…
… La paroi arrière.
La face arrière du plateau de la carte mère dispose de points de fixation…
… Spécifiques à l’installation des pieds du QUBE 500.
Nous retirons les 4 vis maintenant le PCB du panneau des connectiques sur la façade.
Nous installons les trois entretoises présentes dans le bundle sur le bord inférieur du plateau de la carte mère.
Cette zone est identifiée par la mention “IO>TESTBENCH_”.
Cette étape nous permet ensuite de fixer le PCB du panneau des connectiques sur le plateau de la carte mère.

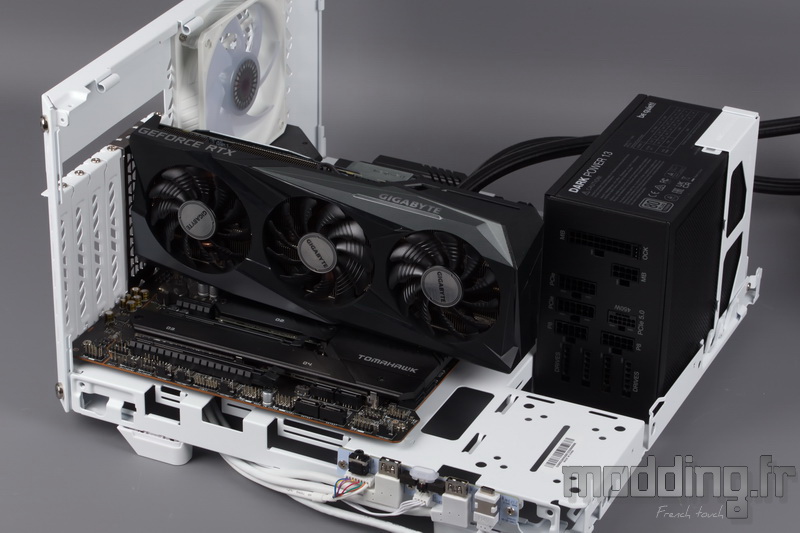

Ainsi nous transformons le QUBE 500 en une table de Bench.
QUBE 500 Reverse ATX
Nous retirons la poignée du QUBE 500 en utilisant la clé Allen fournie dans le bundle.
Nous repositionnons les vis à tête large sur le châssis.
Nous déposons les pieds de la base du châssis…
… Ainsi que le filtre inférieur.

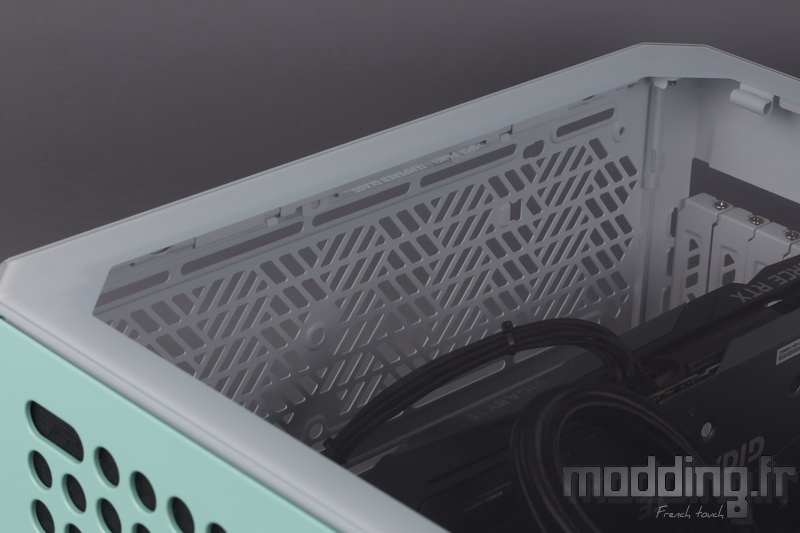

Nous récupérons la plaque trouée de la paroi supérieure du châssis.
Et nous l’installons sur la base du châssis.
La partie supérieure du châssis demeurant nu…

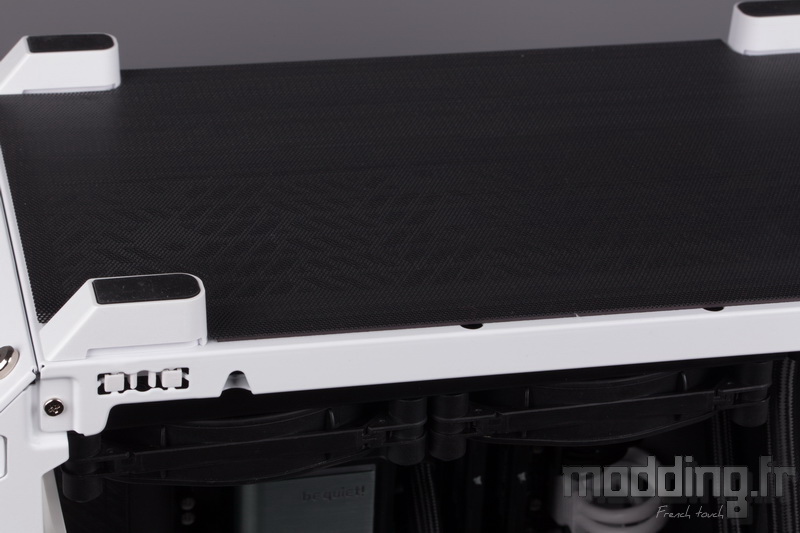

… Nous installons les pieds du QUBE 500…
… Ainsi que le filtre inférieur.
Voilà comment nous retournons le QUBE 500.
La base est devenue la paroi supérieure et cette dernière prend la place de la base.
Nous devons récupérer les logements en plastique participant au système de fermeture des portes latérales afin…
… De les positionner en haut du boitier.
Nous installons la poignée dans son nouvel emplacement et nous remettons en place les portes latérales.

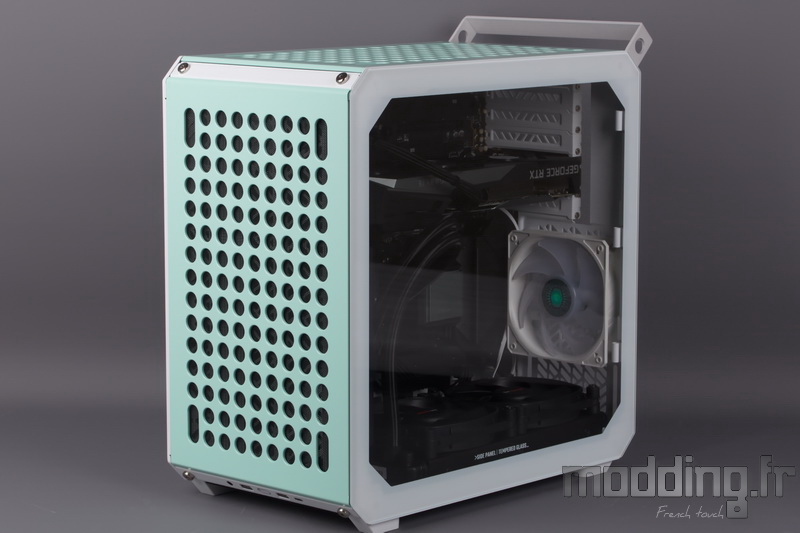

Le QUBE 500 se présente dans son mode “Reverse ATX” avec la carte graphique en position haute et le processeur dans la partie basse du compartiment principal, et ce sans avoir à démonter les parois du châssis.
Pour optimiser le refroidissement de notre AIO, il convient de repositionner les ventilateurs sous le radiateur afin qu’ils aspirent l’air venant de l’extérieur.
La paroi antérieure du châssis étant fixée sur le bord du plateau de la carte mère, nous ne pouvons la retourner à 180°.
De ce fait, le panneau des connectiques se retrouve en bas du boitier.
QUBE 500 à 90°
Nous retirons la plaque trouée de la façade.
Nous insérons les pieds et le filtre issus de la base sur cette façade.
Nous basculons le QUBE 500 de 90° vers l’avant.
Du coup, la base prend la place de la paroi arrière sur laquelle nous installons la plaque trouée de la façade qui par ce mouvement est devenue la base du boitier.
Nous voici avec le QUBE 500 pivoté à 90° avec les connectiques et sorties orientées vers le haut.
Une manière d’afficher les composants de notre configuration comme suspendus.
Le panneau des connectiques se retrouve aussi dans cette configuration dans la partie basse du boitier.
QUBE 500 à plat
Cette fois-ci, nous disposons les pieds du QUBE 500 sur la porte controlatérale au niveau des angles.
Cela nous permet de positionner le boitier à plat.

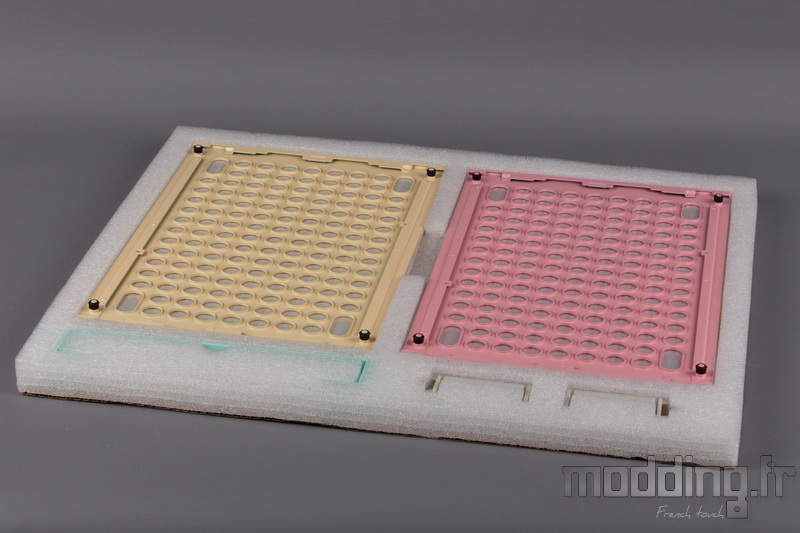

Nous pouvons retirer le filtre de la base et installer l’une des autres plaques colorées fournies avec le QUBE 500.
Nous pouvons pousser le concept un peu plus loin pour peu que l’on dispose d’une imprimante 3D tout comme FunkyArt_274361 qui transforme le QUBE 500 en table basse.
(Photo issue du site Cooler Master).
