[TEST] Boitier Cooler Master QUBE 500 FlatPack

L’intérieur :

Afin d’ouvrir les portes latérales, nous exerçons une pression sur la face interne du panneau en insérant deux doigts dans l’encoche de la paroi arrière du châssis.
En ce qui concerne la porte vitrée, nous conseillons de poser l’autre main sur le dessus du boitier ainsi que sur le bord supérieur du verre trempé afin de sécuriser l’ouverture.
Même si la porte peut rester dans une position légèrement entrebâillée, il est préférable de ne pas trop trainer et la mettre de côté.

Notre QUBE 500 édition “Macaron” présente un intérieur entièrement vêtu de blanc comme pour la version blanche du boitier. Seule la version noire présente un intérieur totalement sombre.
Le verre arbore une surface claire.

Le bloc d’alimentation prenant place à l’avant du boitier, Cooler Master fait l’impasse sur le cache-alimentation.

Le plateau de la carte mère est doté d’une très large ouverture pour accéder à l’arrière du Socket.
On peut noter que cette ouverture déborde allègrement de l’emplacement destiné à une carte mère au format mini ITX.
Les entretoises sont en place sur le plateau. L’entretoise centrale dispose d’un léger déport facilitant le centrage de la carte mère lors de son installation.
En se référant aux spécifications du QUBE 500, le boitier est capable d’accueillir une carte mère jusqu’au format E-ATX. Cependant, Cooler Master spécifie que la largeur de cette dernière ne doit pas excéder une certaine valeur en fonction du type d’alimentation que l’on installe à l’avant du boitier :

273 mm avec une alimentation ATX
296 mm avec une alimentation SFX.

Le bord supérieur du plateau dispose de trois ouvertures afin de glisser les différents câbles dont le ou les câbles CPU.

A l’avant du plateau de la carte mère, à hauteur de la baie donnant accès à l’arrière du socket, nous avons une première ouverture qui se destine à une carte mère au format mini-ITX.
Une seconde ouverture de plus grande taille se positionne plus en avant et se destine au format ATX de la carte mère afin de glisser notamment le câble ATX de l’alimentation.

Juste en dessous, nous avons un autre passage dédié aux câbles Sata venant se connecter sur la carte mère.

De petites ouvertures sont présentes sur le bord inférieur du plateau de la carte mère afin d’insérer les câbles issus du panneau des connectiques du QUBE 500.
Les plus grandes ouvertures positionnées juste au-dessus ne sont accessibles que lorsque l’on installe une carte mère au format Micro-ATX (ou mini-ITX).

Cooler Master déporte donc le bloc d’alimentation à l’avant du boitier.
Nous avons le support spécifique à cette alimentation et sa fixation peut être ajustée en hauteur sur trois niveaux afin de libérer un peu plus de place pour le support de ventilation supérieure.

Bien sûr, cet ajustement est aussi lié à la profondeur du bloc d’alimentation, car ce dernier se superpose au support de ventilation antérieure du boitier, condamnant automatiquement l’emplacement du haut.

A l’avant du plateau de la carte mère, sous l’emplacement de l’alimentation, la structure en acier présente divers points de fixation dont l’entraxe correspond à l’installation d’une pompe de Watercooling : D5 ou DDC.
Il nous semble quelque peu ambitieux d’envisager l’intégration d’un circuit de Watercooling personnalisé au sein du QUBE 500.
Cela reste techniquement réalisable à condition d’installer l’alimentation sur la base du châssis et d’opter pour un bloc SFX ou SFX-L.
Toutefois, l’approche de Cooler Master peut s’avérer utile lorsque l’on passe le QUBE 500 en une table de Bench.

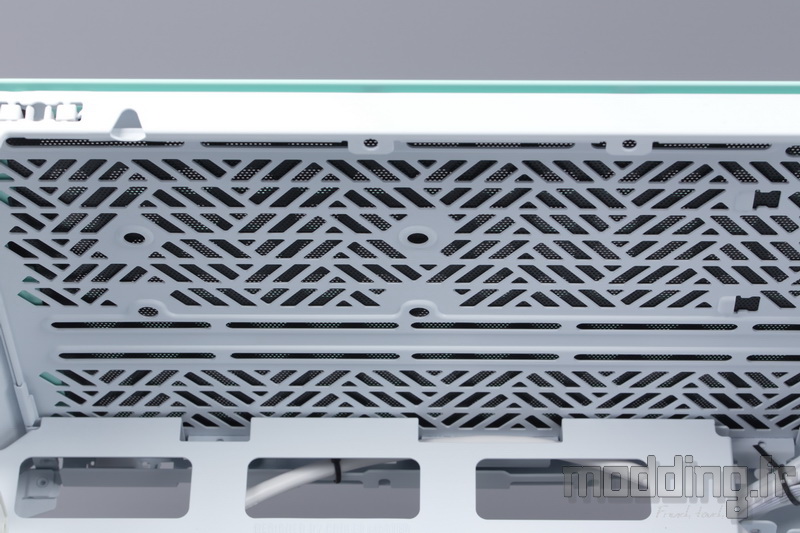

Dans la partie basse du compartiment principal, nous retrouvons les deux emplacements pour ventilateurs.
L’un de ces emplacements peut aussi être utilisé afin de fixer un disque dur 3.5″.

En remontant vers l’arrière du boitier, nous retrouvons ~~les 7~~, les 5 équerres PCI fixées par des vis classiques.
Le boitier ne dispose pas d’un jeu d’équerres positionné à la verticale afin d’installer la carte graphique dans ce même plan. Cependant, Cooler Master offre une autre alternative avec une équerre spécifique fournie dans le bundle.
Nous verrons cela plus en détail dans la section “Montage”.

Plus haut, l’emplacement de ventilation arrière est occupé par l’unique ventilateur du boitier.
C’est un modèle un SickleFlow en 120 mm doté de pales transparentes afin d’assurer une bonne diffusion du rétroéclairage ARGB.

Nous retrouvons les deux petites pinces qui permettent de prendre en charge les deux câbles de ce ventilateur avant de les glisser du côté des coulisses par l’ouverture présente à proximité.

On remarque la présence de gonds sur le montant arrière du châssis.

Ils permettent d’installer un accessoire que nous avons tout juste abordé dans la section “pièces du puzzle”.
Il s’agit d’un support de ventilation optionnel que l’on peut positionner en partie basse ou…

… En partie haute.

Ce support peut accueillir jusqu’à deux ventilateurs en 120 mm ou en 140 mm.
Certes, en présence d’une porte vitrée, il parait futile d’installer une ventilation sur ce support.
Par contre, nous pouvons inverser les portes et installer la porte controlatérale comme porte principale.
Par ailleurs, le support peut aussi accueillir un disque dur 3.5″.

L’extrémité distale est fixée sur le montant antérieur du châssis par une vis chromée UNC-6.32.

Dans la partie supérieure du châssis, nous retrouvons l’emplacement pour 2 ventilateurs en 120 mm ou 2 ventilateurs en 140 mm ainsi que l’emplacement pour un disque dur 3.5″.

Nous finissons le tour du compartiment principal par le support de ventilation antérieure du QUBE 500.
En fonction de la profondeur de notre alimentation, on peut alors envisager d’installer un ventilateur dans la partie basse de cette zone.

Les coulisses du QUBE 500.

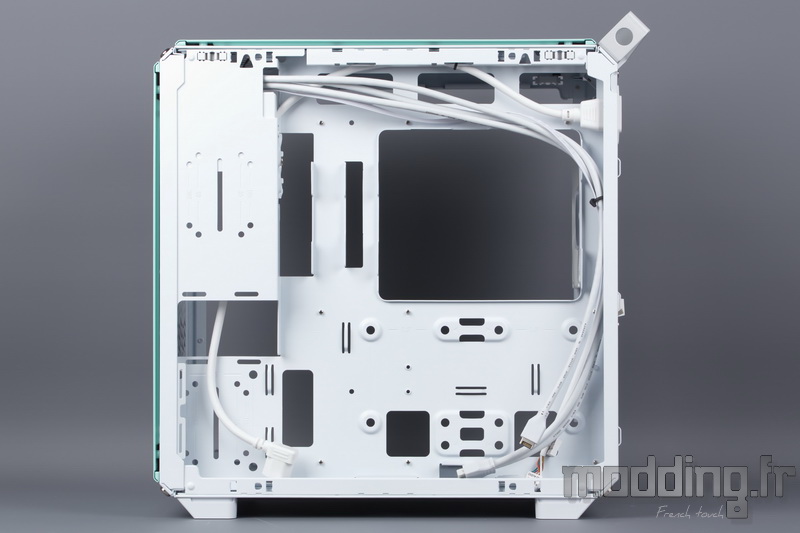

L’ensemble des câbles est gainé de blanc, et ce jusqu’au manchon des prises.

On apprécie que Cooler Master réunisse les différents câbles du panneau des connectiques (Power et Power LED) en une seule et même prise.

Nous avons quelques points d’ancrage notamment disposés à proximité de l’émergence des câbles de l’alimentation.

En réalisant son plateau de la carte mère, Cooler Master réalise des bordures à 90° sur les différentes ouvertures. Ces extensions disposent d’un système d’accroche pour installer les colliers Serflex.
Ainsi, nous avons plusieurs points d’ancrage tout autour de la baie donnant accès à l’arrière du socket.

Nous en avons aussi au niveau des ouvertures présentes à l’avant du plateau de la carte mère.

Ainsi que sur les petites ouvertures de la partie basse de ce plateau.

Sous la baie donnant accès à l’arrière du socket, nous avons divers points de fixation sur lesquels nous allons insérer les rondelles en caoutchouc fournies dans le bundle.
Cet emplacement de stockage peut accueillir jusqu’à deux SSD ou un disque dur 3.5″.
