L’extérieur :
Il est maintenant temps de reprendre le cours “normal” de notre test.

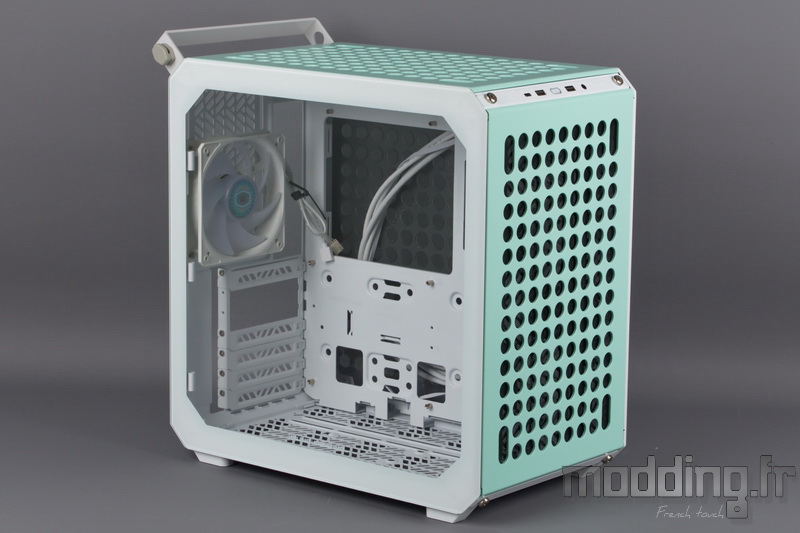

Le boitier est au format moyen tour.
Aucun rivet à l’horizon et comme nous avons pu le voir, il est entièrement démontable, mais c’est surtout sa conception symétrique ainsi que la similarité de ses différentes parois qui vont nous permettre de présenter le QUBE 500 de plusieurs manières.
Ainsi, nous pouvons le présenter d’une façon classique à la verticale ou le basculer à l’horizontale, à plat. On peut à nouveau le redresser et le faire pivoter à 180° afin qu’il se présente comme un boitier Reverse ATX.
Cooler Master propose même de pousser le concept encore plus loin et lui retirer certaines de ses parois pour le transformer en table de Bench.
Nous verrons tous ces aspects dans la rubrique “Modularité”.
Le QUBE 500 ne risque pas de manquer d’air !
Mise à part la porte principale en verre trempé, les autres parois s’apparentent à de véritables grilles d’aération, et ce même au niveau de la porte controlatérale. Chacune d’elles est équipée d’un filtre afin de garder la poussière à l’extérieur du compartiment principal.
Le boitier mesure 231 mm de large sur 406 mm de profondeur pour une hauteur totale de 415 mm en incluant la poignée arrière.
Sans cette dernière et en excluant les pieds du QUBE 500, nous avons 231 mm de large sur 380 mm de profondeur pour une hauteur de 381 mm.
Il est entièrement en acier.
La façade est constituée de la paroi antérieure du châssis sur laquelle Cooler Master installe une plaque parsemée d’orifices.
Cette plaque mesure 220 mm de large sur 350 mm de haut.
On note l’absence d’un quelconque logo en façade même dans une version simplifiée.

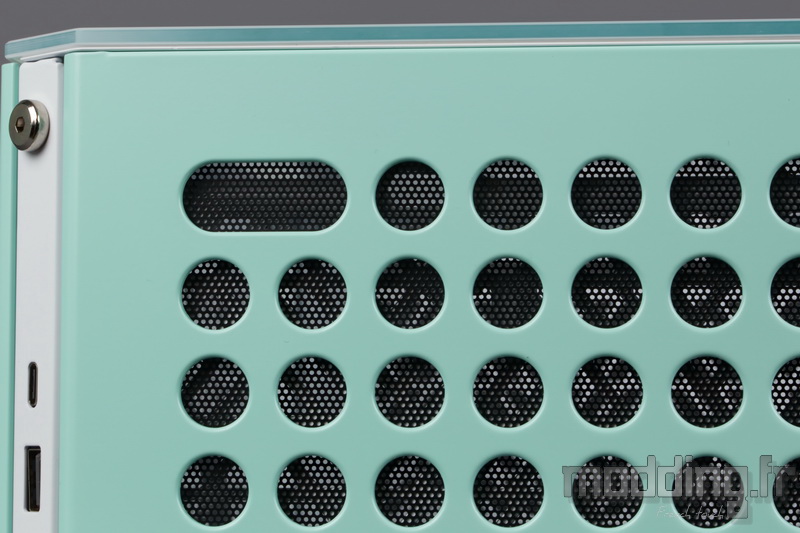

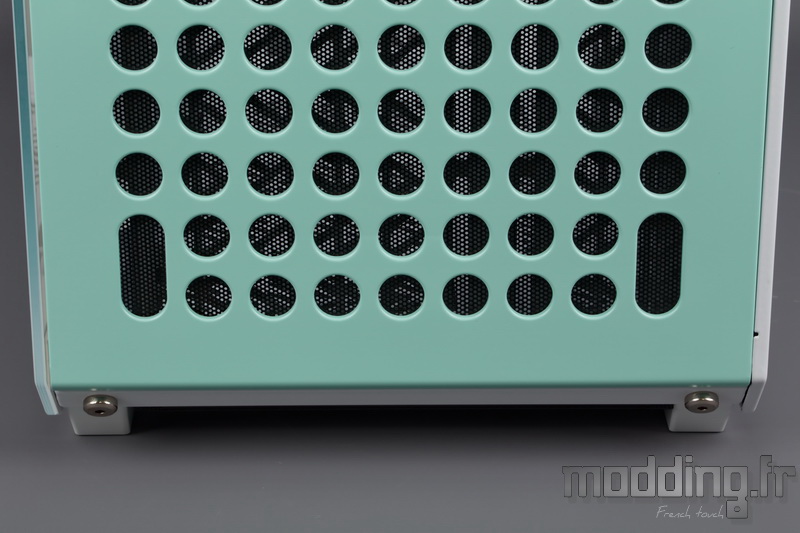

Les divers orifices de forme ronde affichent un diamètre de 14 mm.
Bien alignés, ils se répartissent par groupe de 9 sur une quinzaine de rangées, soit 135 au total.
Bien que dans les coins, deux orifices semblent avoir fusionné pour ne donner qu’un trou de forme oblongue.
La plaque présente un léger biseau sur ses extrémités qui fait continuité au biseau engendrée par la structure de la paroi antérieure du châssis.
Cet aspect est aussi retranscrit sur les angles des portes latérales.
On remarque la présence de deux larges vis dotées d’une empreinte à 6 pans aux extrémités du biseau que l’on retrouve aussi dans la partie basse de la façade.
Avec la clé Allen fournie par Cooler Master, nous avons la possibilité de déplacer la poignée aux quatre coins du boitier ou rajouter celle qui est incluse dans le bundle.
Au centre, nous avons le panneau des connectiques.
Nous avons de gauche à droite :
- Un port USB 3.2 Gen 2 type C
- Un port USB 3.2 Gen 1
- Bouton Power avec sa LED (blanche)
- Un port USB 3.2 Gen 1
- Prise audio
Le passage sur une unique prise audio associant la prise casque à la prise microphone dans un seul port implique de se procurer l’adaptateur qui va bien (doté d’une prise Jack 3 anneaux) afin de brancher son casque-micro si ce dernier distingue bien les deux prises.
Pour retirer la plaque colorée, il faut jouer du bout de nos doigts pour les insérer entre ladite plaque et la paroi du châssis et exercer une pression afin de libérer les…
… Plots habillés de leur manchon en caoutchouc de leur…
… Emprise au sein de la paroi du châssis au niveau de l’orifice de forme ronde.
L’opération se révèle aisée à moins d’avoir sécurisé la fixation de la plaque par une ou deux vis lors de l’assemblage du QUBE 500.

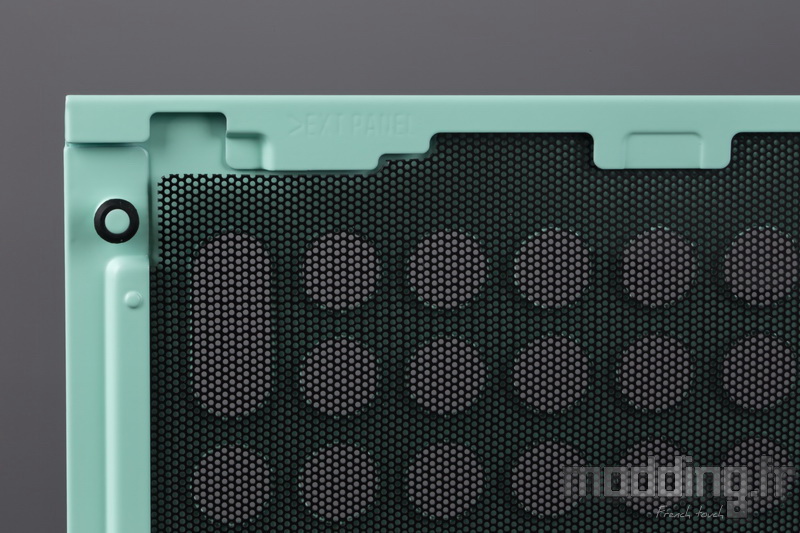

On note la présence d’un filtre sur la face interne de la plaque trouée.
Le filtre est maintenu par les replis à 180° des bords de la structure en acier.

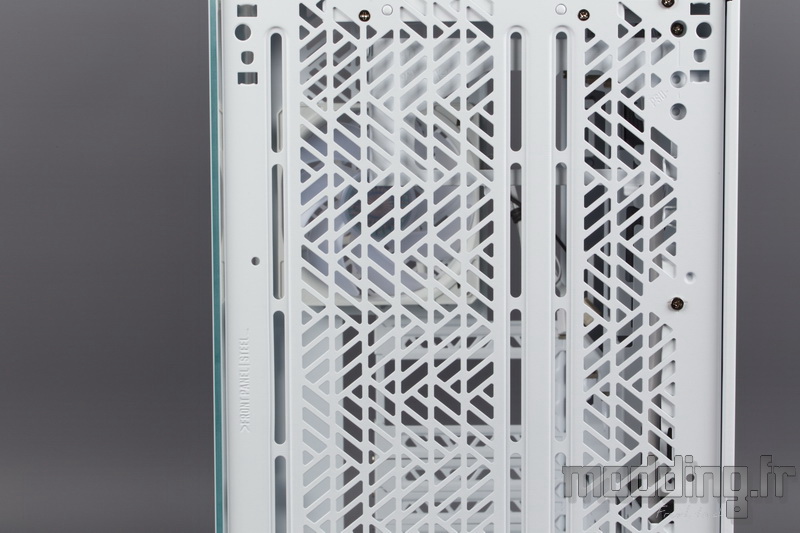

Une fois la façade retirée, nous accédons à la paroi antérieure du châssis qui présente une large grille dotée de points de fixation de forme oblongue.
Ce support de ventilation peut accueillir jusqu’à deux ventilateurs en 120 mm ou en 140 mm.
Par ailleurs, on note que les emplacements sont décalés vers la porte principale.
Néanmoins, il faut aussi prendre en compte que d’origine, le bloc d’alimentation prend place à l’avant du compartiment principal, contre la partie haute de la paroi antérieure du châssis.
Ainsi positionnée, l’alimentation condamne l’emplacement du ventilateur supérieur.
Toutefois, nous verrons que Cooler Master propose de déplacer le support sur la base du châssis afin de libérer la place à l’avant du compartiment principal, mais avec quelques restrictions.
La porte latérale principale n’est autre qu’un panneau en verre trempé de 4 mm d’épaisseur.
Il mesure 380 mm de largeur sur 381 mm de hauteur.
Dans l’édition “Macaron” du QUBE 500, le verre demeure clair comme dans la version blanche du boitier.
Les angles sont largement biseautés afin de coller à l’aspect général du boitier.
Le biseau est par ailleurs repris par la bande blanche qui est appliquée sur la face interne de la vitre.
On remarque que Cooler Master identifie chaque paroi de son QUBE 500 comme ici avec la mention “Side panel / Tempered Glass”…

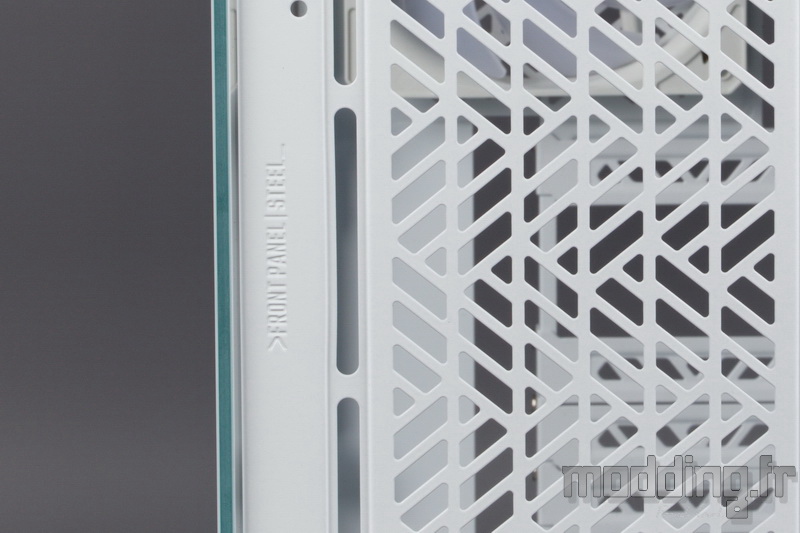

… Ou là avec la mention ” Front panel / Steel”.

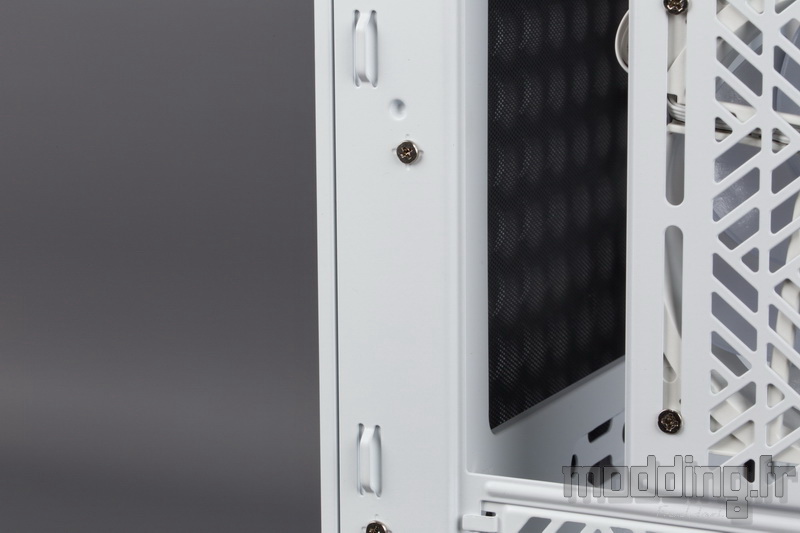

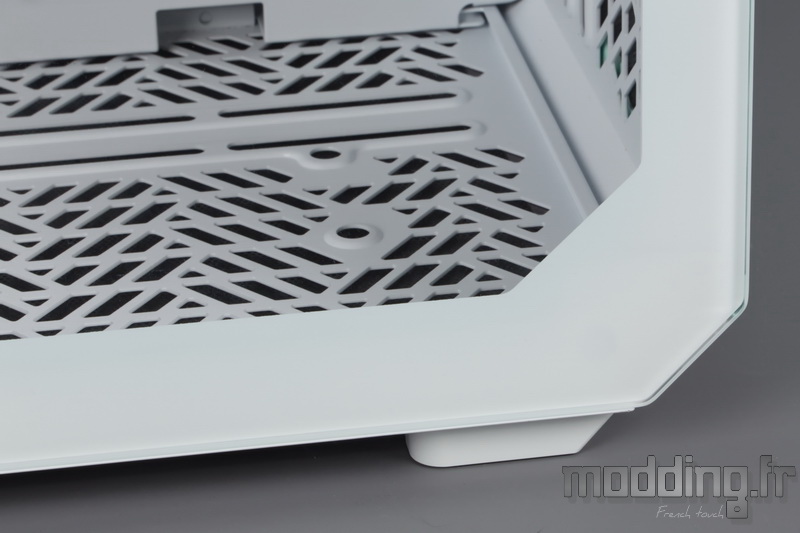

Afin de faciliter l’ouverture de la porte vitrée, nous avons une légère encoche pratiquée sur la paroi arrière du châssis.
La porte controlatérale : un véritable gruyère !!!
Des trous…
Encore des trous…
Une multitude de trous dotés du même diamètre (14 mm) que ceux présents sur la façade et le Top du boitier.
Sur la paroi arrière du châssis, on retrouve la même encoche qui facilite l’ouverture de la porte en acier.
Comme l’alimentation est déportée à l’avant du boitier, la paroi arrière fait l’impasse sur l’emplacement de celle-ci.

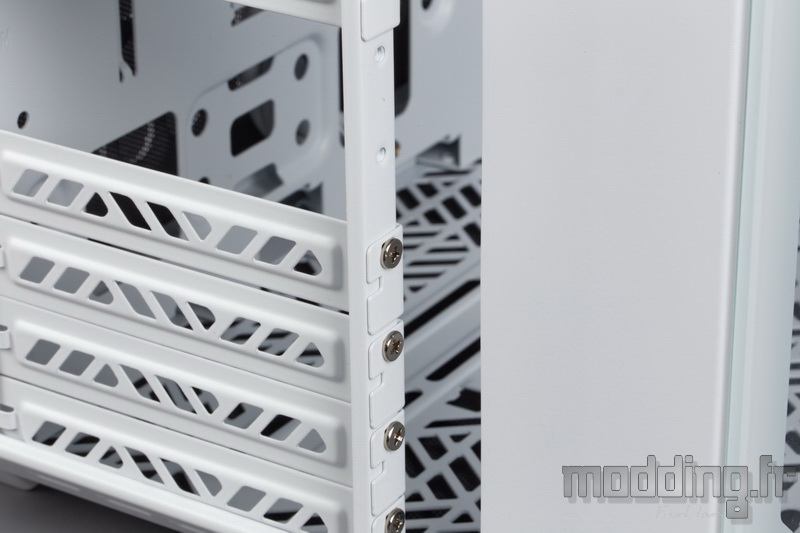

Nous avons en partie basse l’emplacement de 7 équerres PCI.
Il en manque deux !
Cooler Master part du principe que l’on est amené à installer une carte graphique dans le boitier et de ce fait on retire au minimum deux équerres.
En jetant un œil sur le biseau inférieur du boitier, nous remarquons la présence d’entailles qui correspondent à l’empreinte de l’extrémité distale d’une équerre PCI.
Nous verrons lors du montage de notre configuration que nous avons la possibilité d’installer la carte graphique à la verticale.
De ce fait, l’extrémité de son équerre viendra se loger dans ces entailles.
La fixation de la carte graphique sur un plan horizontal s’effectue à l’extérieur du boitier.

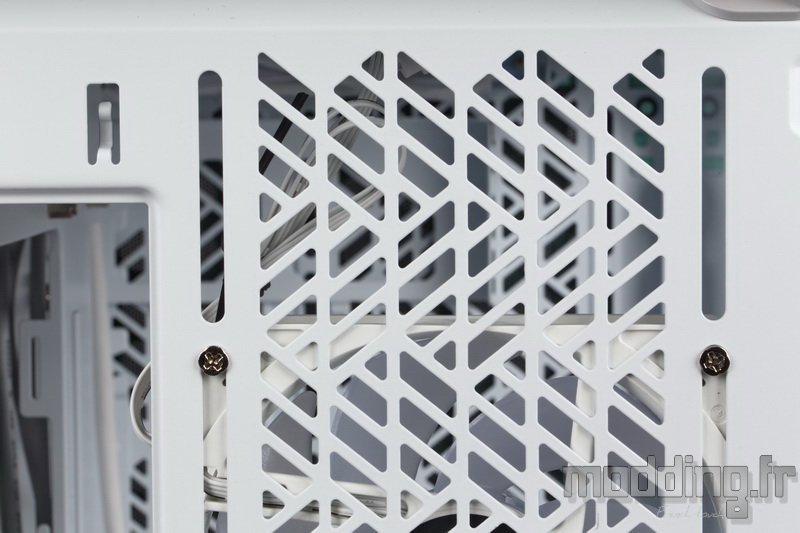

En haut, on retrouve l’emplacement de l’I/O Shield ainsi que celui d’un ventilateur en 120 mm.
Les points de fixation adoptent une forme oblongue afin de permettre un ajustement en hauteur du ventilateur, et ce sur une soixantaine de millimètres.

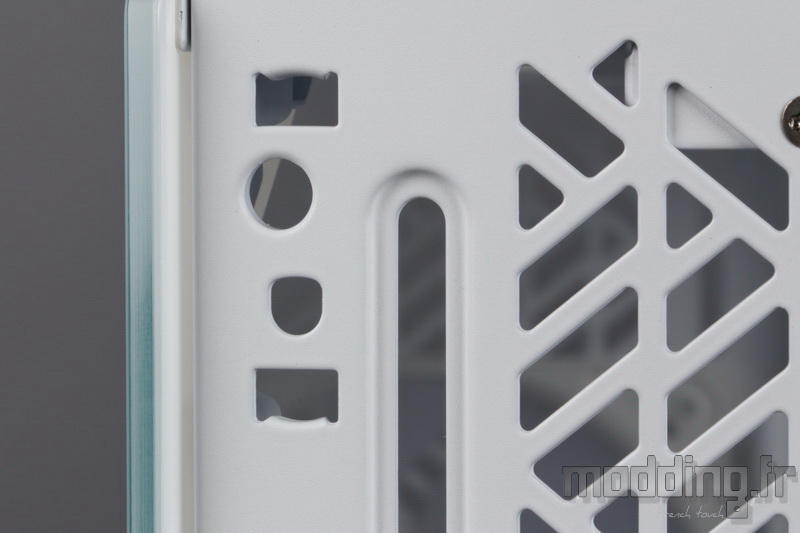

On remarque la présence de trois points d’ancrage si jamais nous voulons éviter que les câbles des périphériques ne trainent sur le bureau.
En plus de la prise secteur déportée, nous avons deux pinces qui prennent en charge le câble du ventilateur arrière.
Le biseau arrière du boitier est surmonté d’une poignée qui facilite le transport du boitier.
Cette poignée est fixée sur le châssis par deux vis à 6 pans que l’on retrouve sur l’ensemble des angles du QUBE 500.
De plus, la poignée présente à chacune de ses extrémités un orifice de 14 mm de diamètre (comme les orifices des parois…).

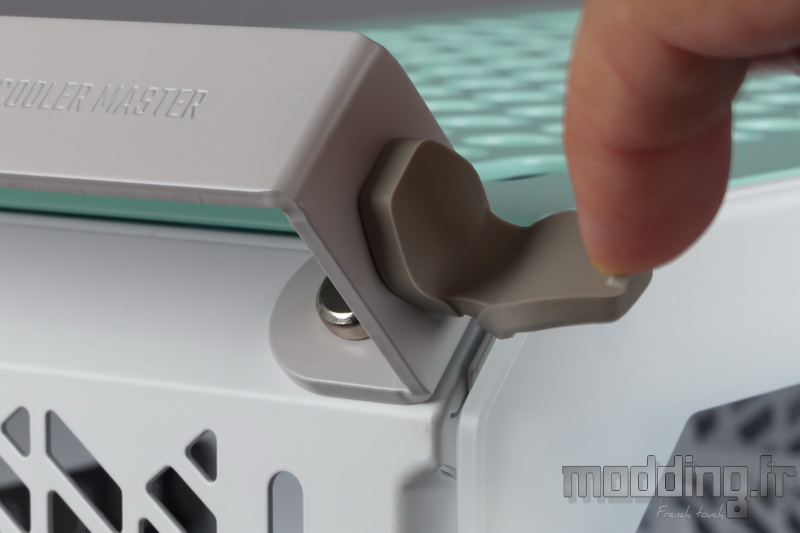

L’un de ces orifices est occupé par une pièce en caoutchouc dont la forme globale reprend de manière subtile le logo simplifié de la marque.
Ce dispositif permet de pincer un ou plusieurs câbles que l’on désire faire remonter de l’arrière du PC.
Rien ne nous empêche de déplacer cet accessoire en caoutchouc afin de le positionner sur l’un des nombreux trous qu’arborent les différentes parois du QUBE 500.

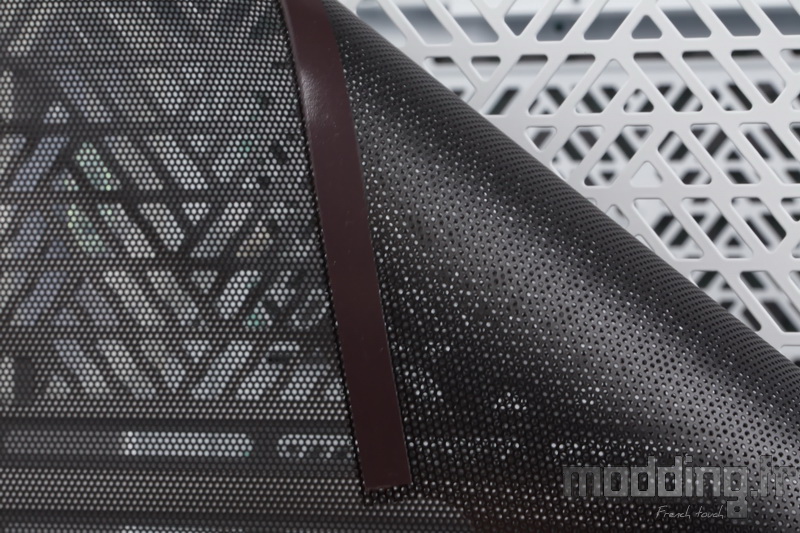

La base du châssis est totalement occupée par un filtre.
Ce filtre est maintenu sur la paroi en acier grâce à des bandes magnétiques.
Il recouvre une large grille qui reprend l’aspect de la paroi antérieure du châssis.

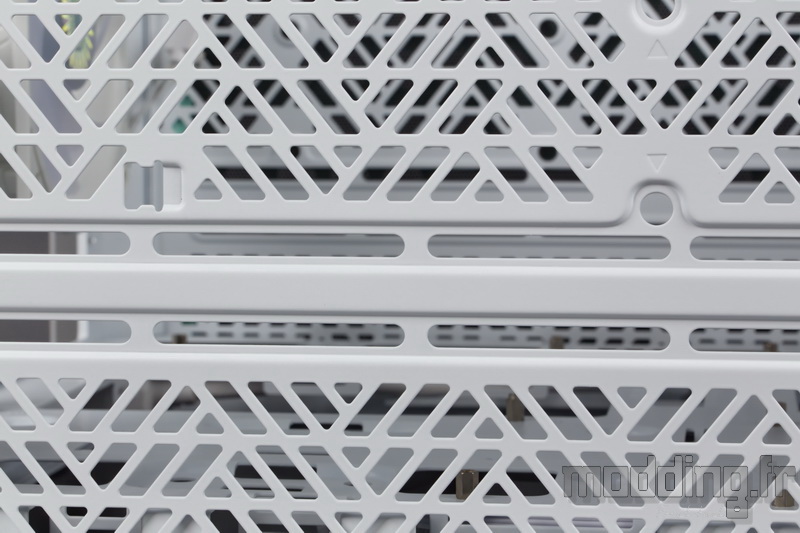

Nous retrouvons les points de fixation de forme oblongue permettant de fixer jusqu’à deux ventilateurs en 120 mm ou en 140 mm.
Ici aussi, les emplacements sont décalés vers la porte principale.

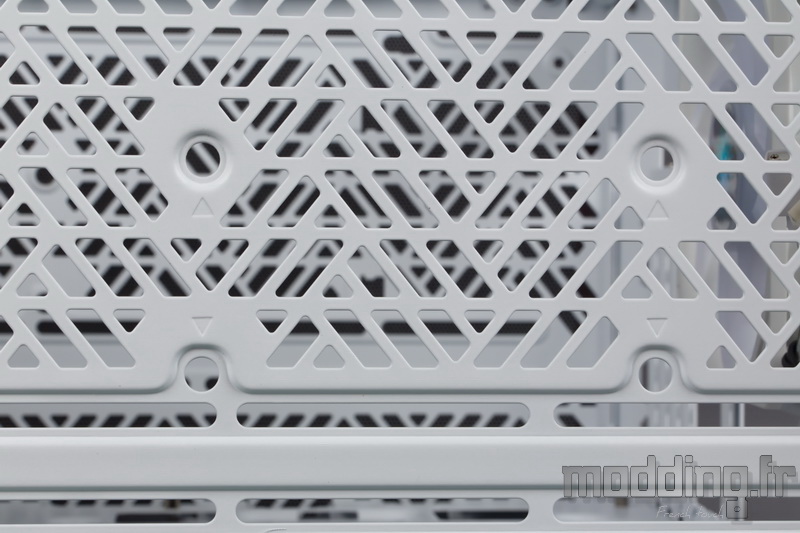

Cooler Master rajoute quatre points de fixation de forme ronde.
Leur diamètre correspond à celui des rondelles en caoutchouc incluses dans le bundle.
Nous avons ainsi la possibilité d’installer un disque dur 3.5″ dans cette zone du compartiment principal.
Cela se fait bien sûr au détriment d’un des emplacements pour ventilateur.
Nous avions parlé de la possibilité de déplacer le support d’alimentation dans la partie basse du compartiment principal afin de totalement libérer le support de ventilation avant du boitier.

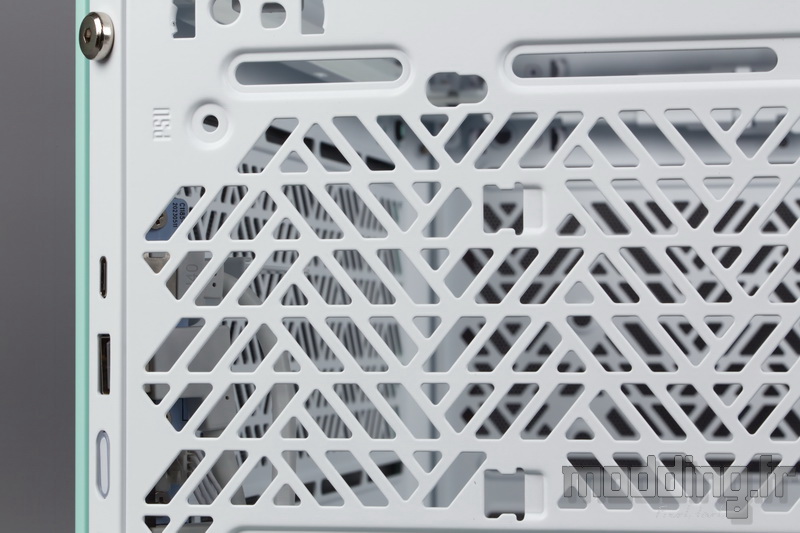

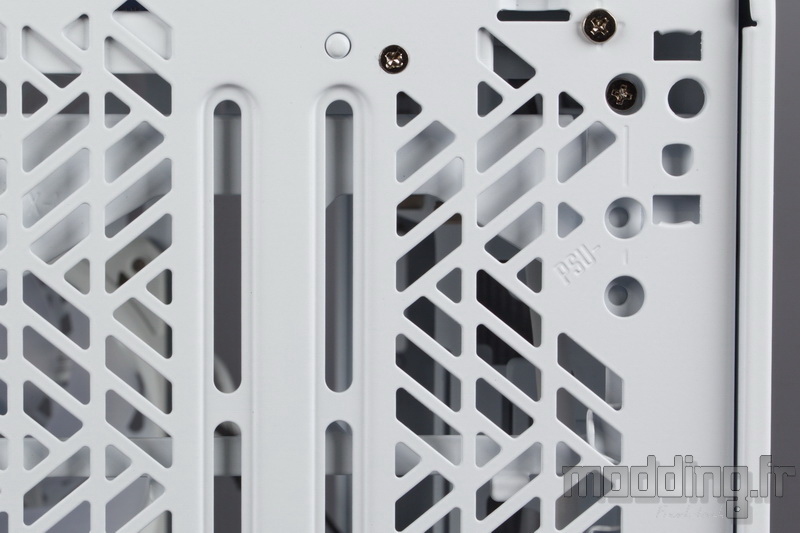

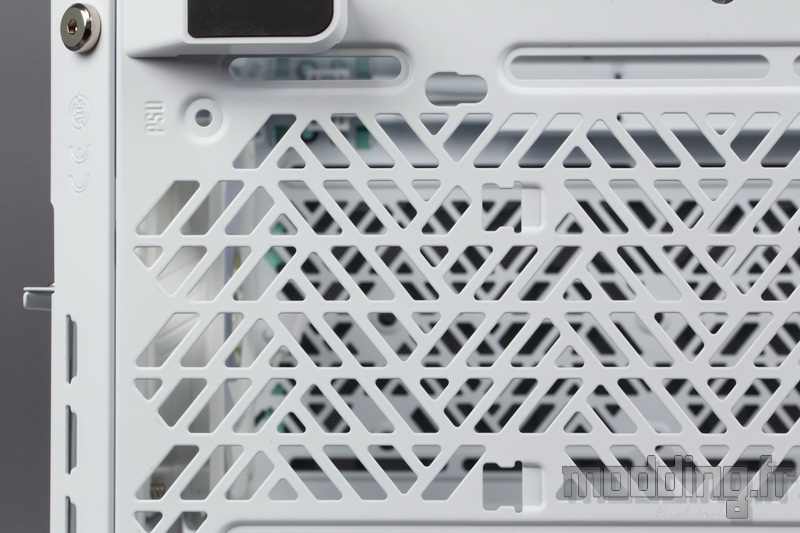

Les deux orifices de forme carrée associés à l’orifice identifié “PSU” permettent de fixer le support d’alimentation sur la base du châssis.

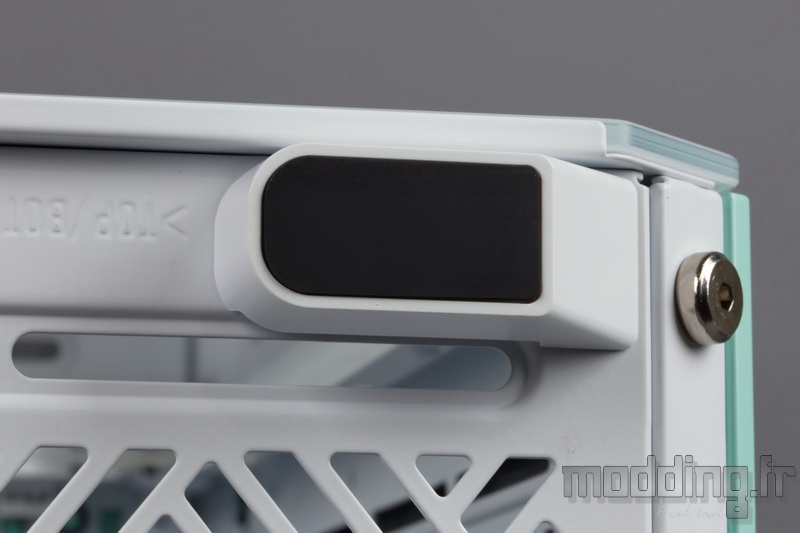

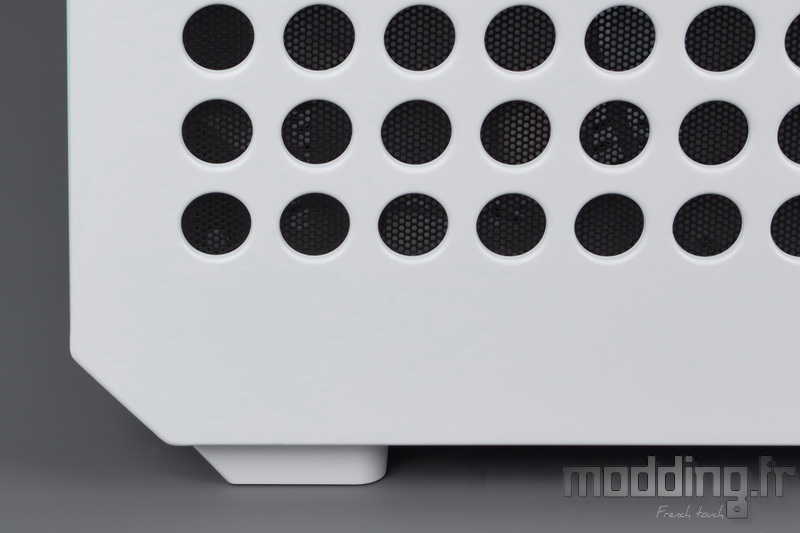

Les 4 pieds sont indépendants les uns des autres.
Ils surélèvent le boitier d’une quinzaine de millimètres.
Ils sont équipés de patins qui assurent le contact avec le sol et limitent la transmission des vibrations tout en scotchant le boitier sur ledit sol.
Le Top du QUBE 500.
La plaque qui recouvre la paroi du châssis est parfaitement identique à celle qui équipe la façade.
En parlant de similitude…

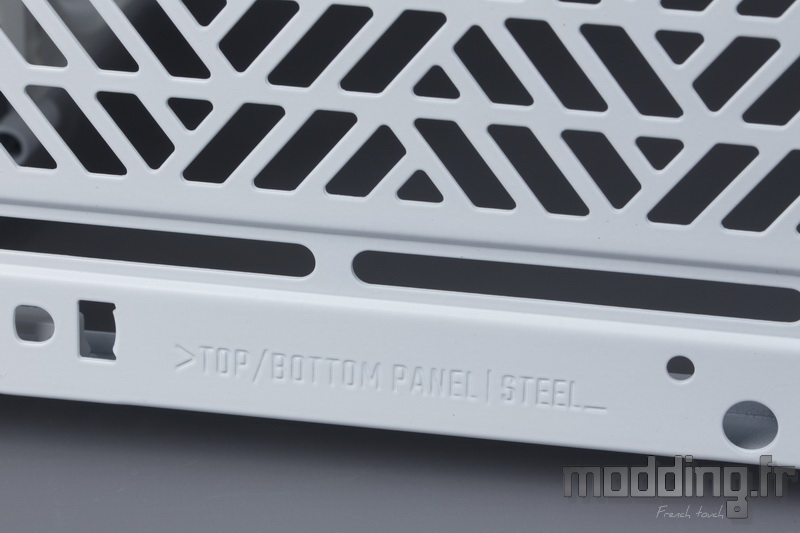

Il s’avère que la paroi supérieure du châssis est identique à la base dudit châssis.

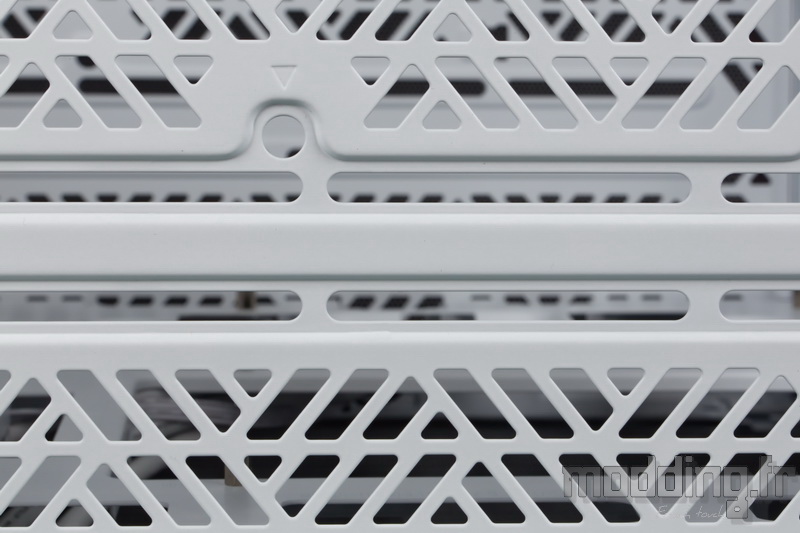

Nous avons les deux emplacements pour ventilateurs en 120 mm ou en 140 mm tout en étant toujours décalés vers la porte principale.

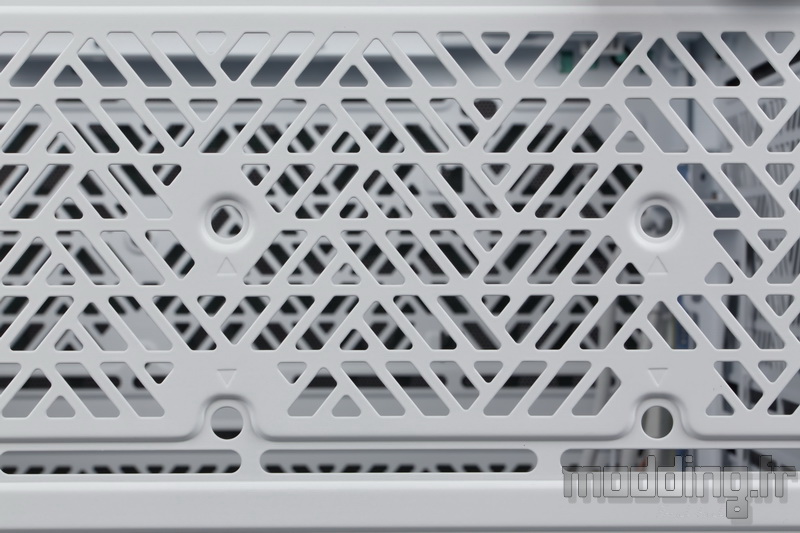

Nous retrouvons l’emplacement pour disque dur 3.5″ avec les 4 orifices sur lesquels nous insérons les rondelles en caoutchouc.
Nous avons même l’emplacement secondaire du support d’alimentation bien qu’il ne sera pas du tout utilisé vu que le support se place juste en dessous dans sa position d’origine.

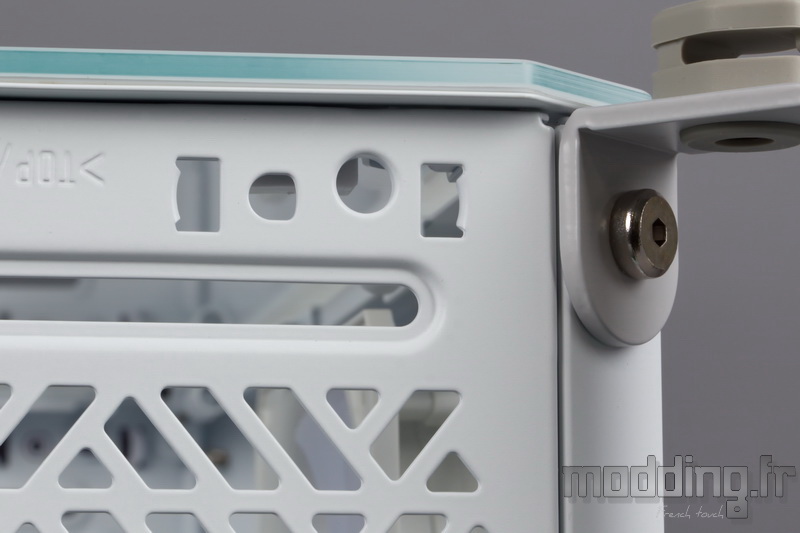

Ce que l’on remarque aussi, c’est la présence des points de fixation identique à ceux de la base sur lesquels prennent place les pieds du boitier.
Ainsi le “Top” peut devenir “Bottom” et le “Bottom” devient le “Top”, ou comment passer du mode ATX en mode Reverse ATX en un rien de temps.
