Les pièces du puzzle :

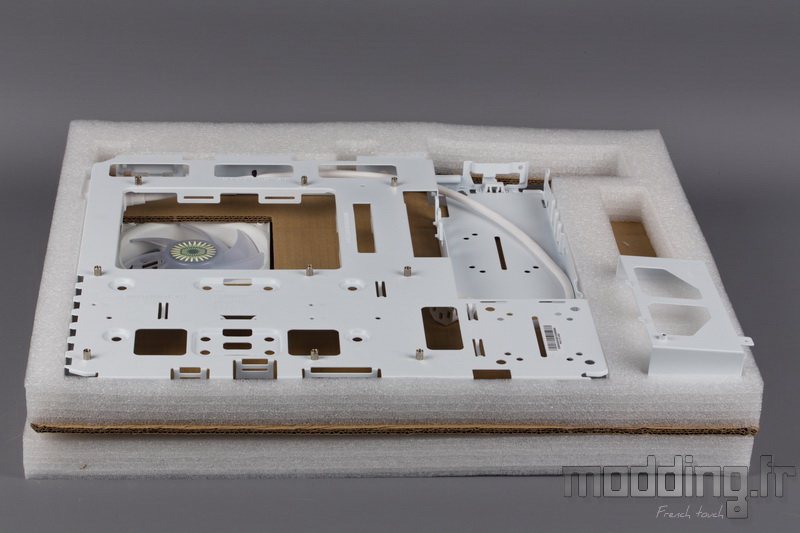

Le colis présente les éléments du QUBE 500 repartis sous divers étages.
Chaque pièce est bien calée dans un compartiment en mousse expansée et les divers étages sont séparés par une plaque en carton.

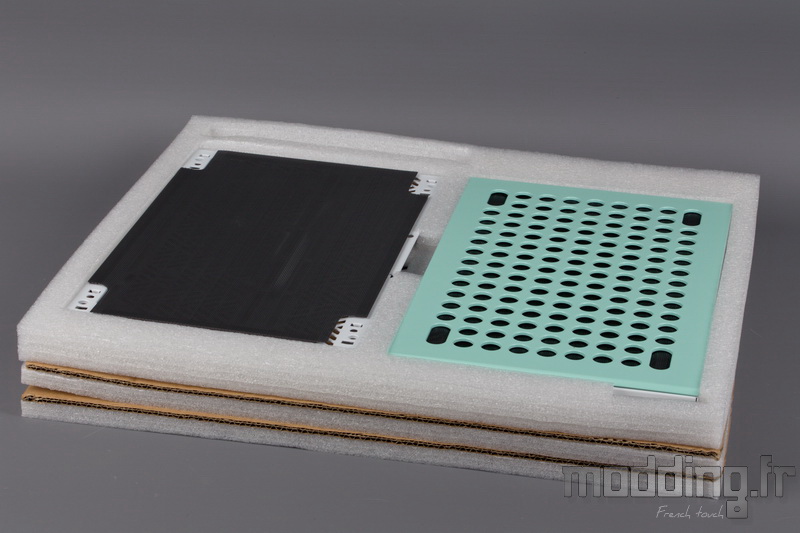

Le premier élément placé sur le haut de la pile n’est autre que le plateau de la carte mère accompagnée du support de l’alimentation.
En fait, l’idée n’est pas d’assembler le boitier dans un premier temps puis d’y installer les composants de notre configuration. Cooler Master propose d’effectuer les deux opérations dans le même temps.
En effet, au fur et à mesure que l’on assemble les pièces du puzzle, on installe les divers composants.
“Construisez au fur et à mesure que vous déballez”
Voici ce que l’on peut lire sur le descriptif du QUBE 500.
Cooler Master propose un lien vidéo afin de visualiser les différentes étapes de montage ainsi que les nombreuses possibilités qu’offre le boitier.
Après le plateau de la carte mère, nous avons les différents panneaux constituant le châssis en lui-même.
L’édition “Macaron” du QUBE 500 propose trois coloris afin d’enjoliver la façade et la paroi supérieure du châssis : menthe, crème ou rose.
Des panneaux que l’on change au gré de nos envies, quitte à panacher les couleurs.
Nous déballons les différents éléments du boitier au fur et à mesure qu’ils se présentent en sortie de carton.

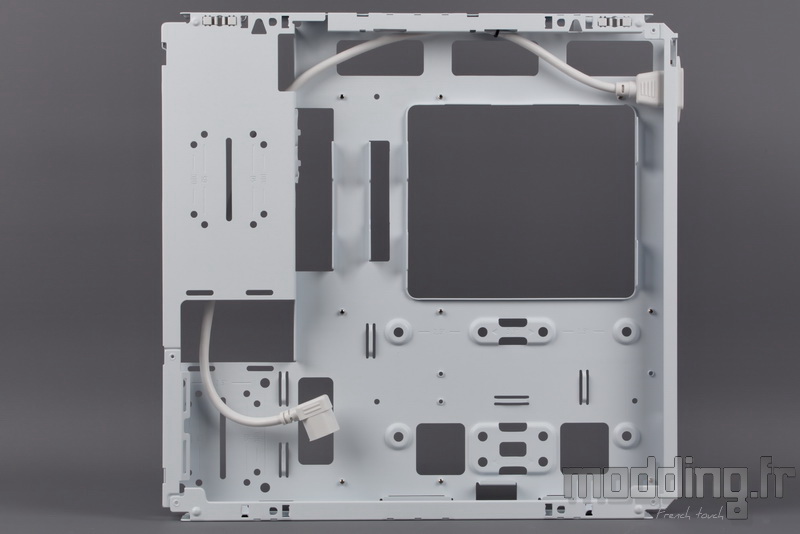

Le plateau de la carte mère : face externe (côté compartiment principal).
Le plateau de la carte mère : face interne (côté coulisses).
Ce sont les replis à 180° de la structure en acier qui créent cet espace relatif aux coulisses du QUBE 500.
On imagine le temps passé sur le logiciel de modélisation 3D pour réaliser cette pièce.

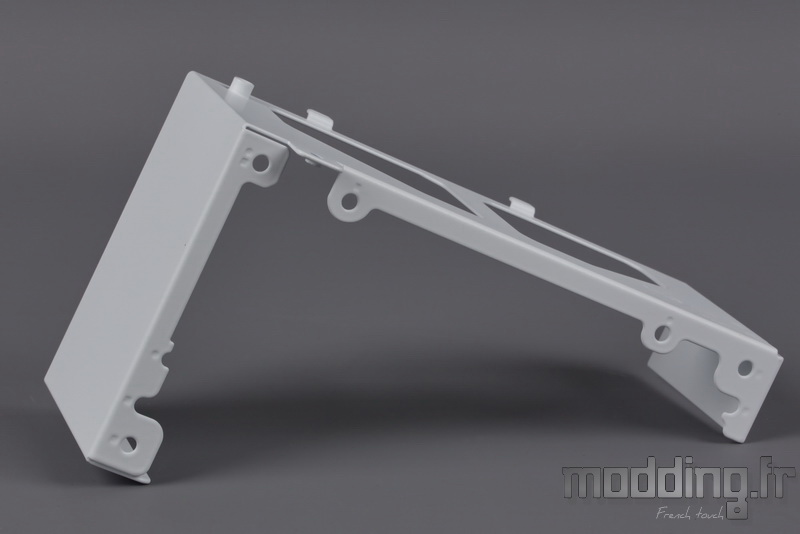

Le support d’alimentation.
Il peut prendre en charge une alimentation ATX ainsi qu’une alimentation SFX ou SFX-L.

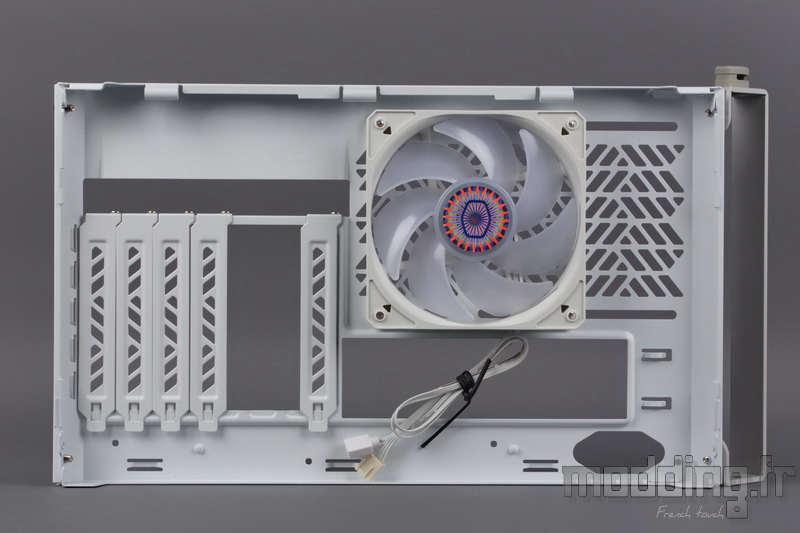

La paroi arrière : face interne.
L’unique ventilateur du boitier, un SickleFlow, est positionné en extraction.
La paroi arrière : face externe.
La base du châssis : face interne.
La base du châssis : face externe.
Equipée de son filtre à fixation magnétique.
Les pieds du QUBE 500.

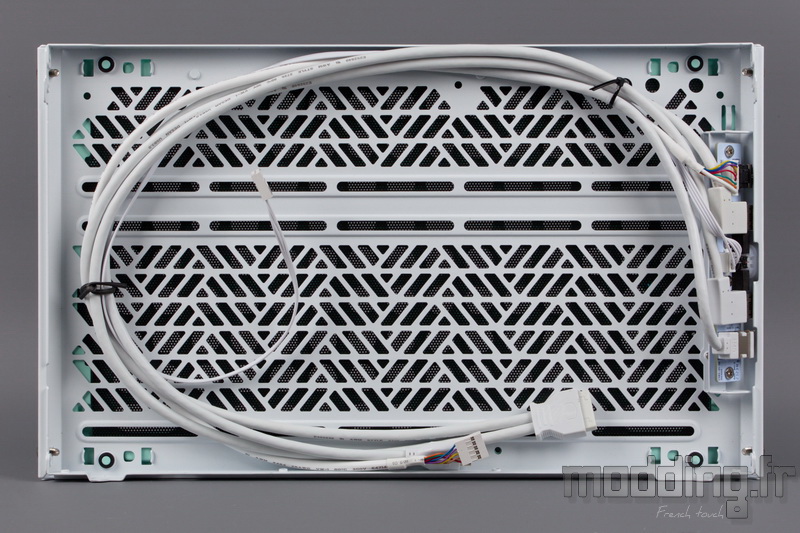

La façade : face interne.
Elle intègre le panneau des connectiques.
L’ensemble des câbles est gainé de blanc (noir sur le QUBE 500 noir), et ce jusqu’au manchon des différentes prises.

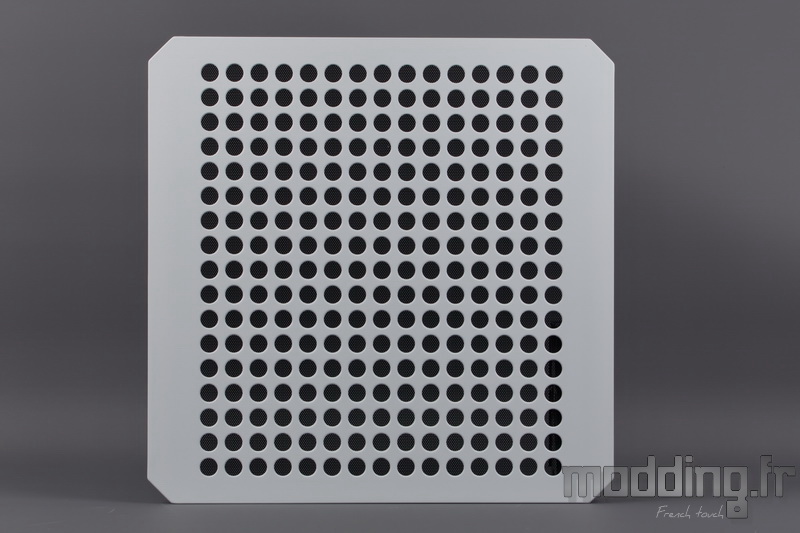

La façade : face externe.
La plaque trouée de couleur menthe est préinstallée.
Le Top : face interne.
La structure est identique à la base.

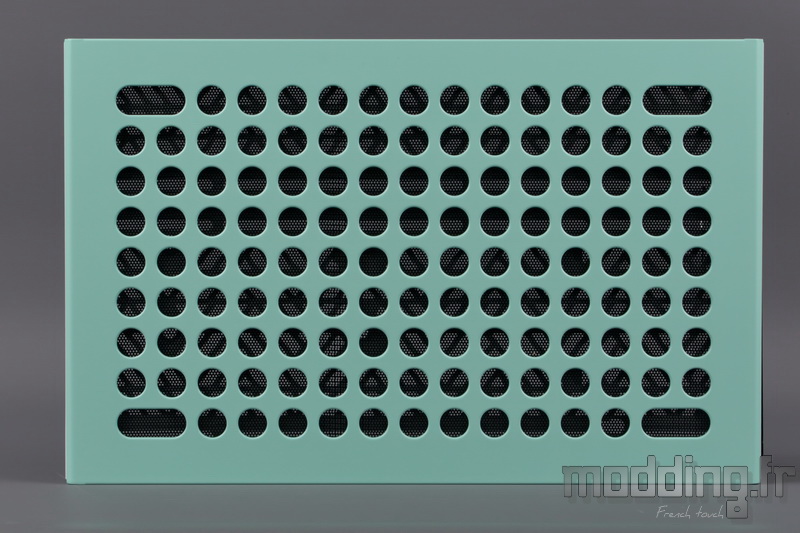

Le Top : face externe.
La plaque trouée de couleur menthe est préinstallée.

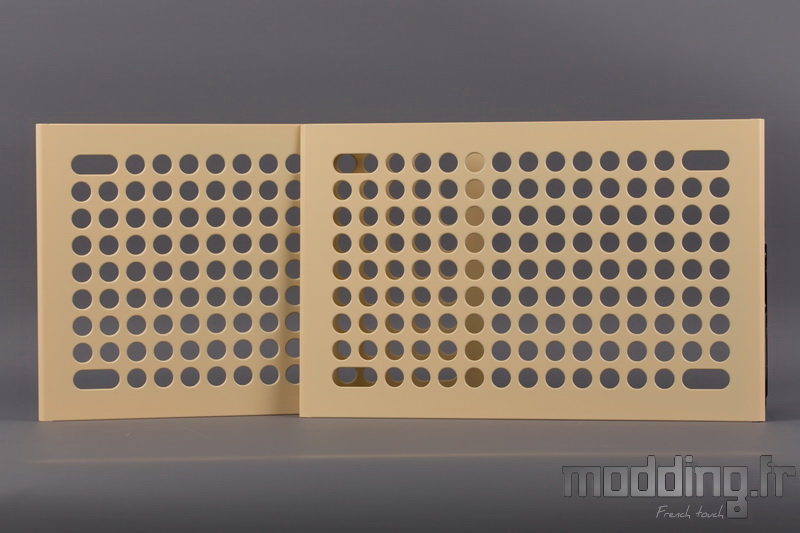

Les panneaux de couleur crème.

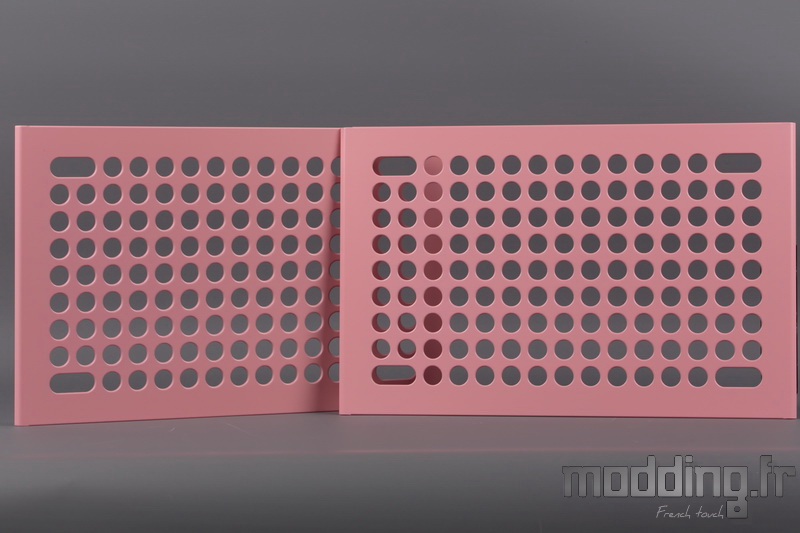

Les panneaux de couleur rose.
La porte controlatérale : face externe.

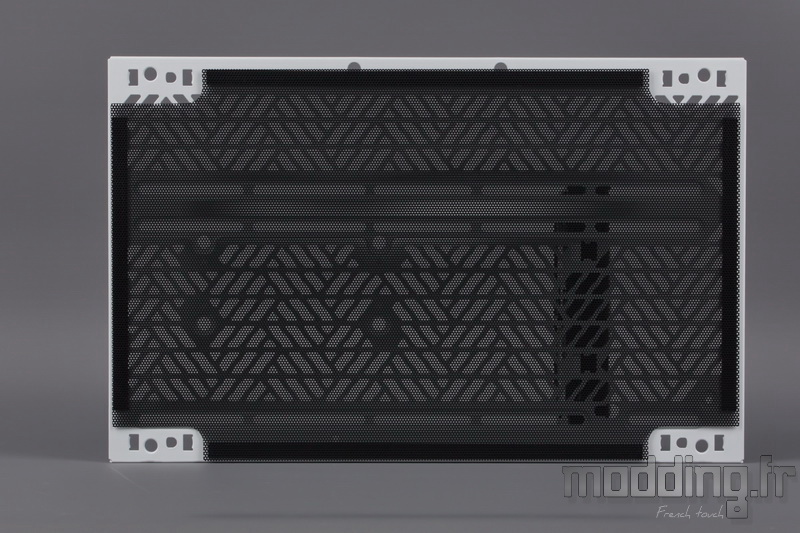

La porte controlatérale : face interne.
Elle est entièrement filtrée.

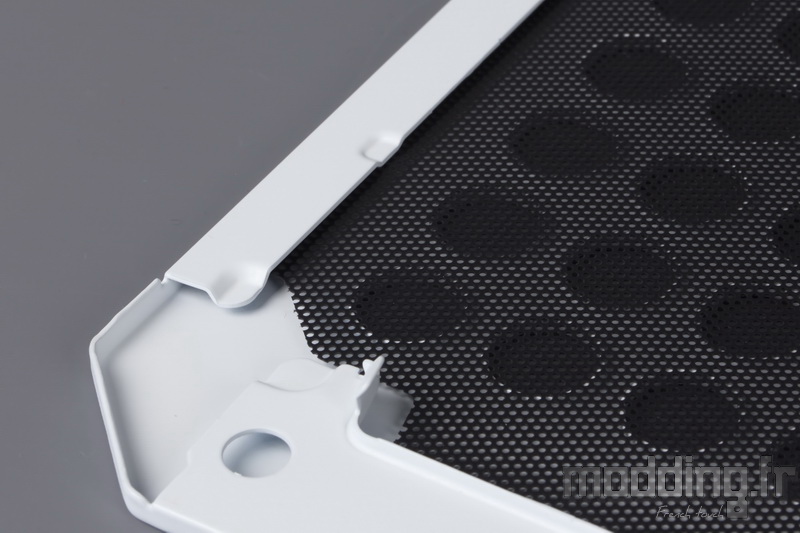

La fixation de ce filtre passe par une insertion de la bordure dans le repli à 180° de la structure en acier de la porte.

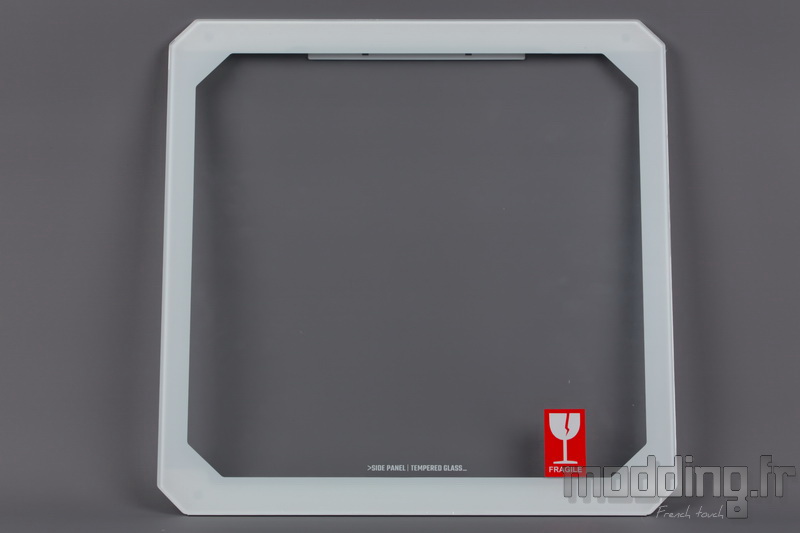

La porte latérale vitrée : face externe.
Elle est protégée par un film.
La porte latérale vitrée : face interne.
Le système de fixation est identique à celui de la porte controlatérale.
Le support de ventilation latérale optionnel.
Une seule poignée supplémentaire couleur menthe.

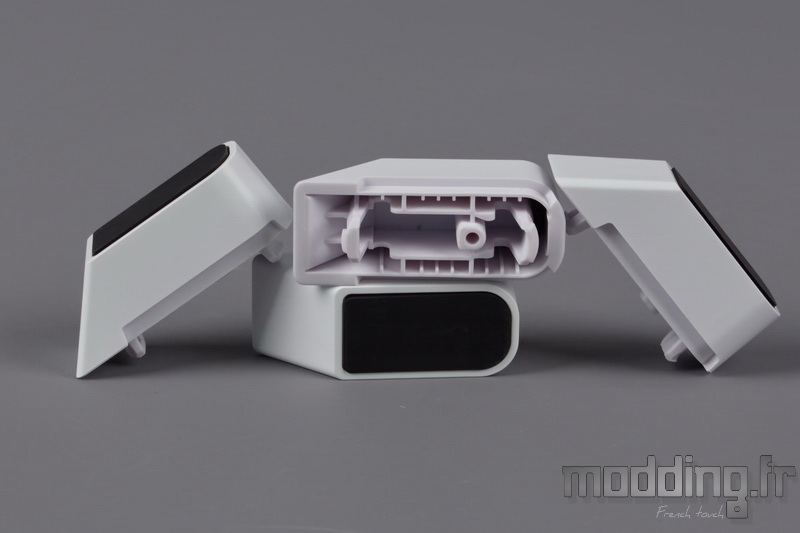

Un jeu de support en plastique.
Nous détaillons cet accessoire dans la section “Modularité”.
