Les caractéristiques :
Le packaging du QUBE 500 demeure basique avec la couleur beige du carton.
Diverses inscriptions sont présentes sur la face supérieure comme le nom du boitier positionné dans le coin supérieur à gauche tandis que le logo de la marque prend place sur les autres coins.
Sur la face d’ouverture du colis, Cooler Master retranscrit son boitier avec une zone fermée par la paroi controlatérale sur l’un des rabats du carton et une zone ouverte sur les coulisses sur le rabat opposé.
Sur la face inférieure du carton, nous avons les principales caractéristiques du boitier traduites dans plusieurs langues, dont le français.
Les spécifications sont mentionnées sous la forme d’un tableau.
Divers QR Code donnent accès au site de Cooler Master ainsi qu’au manuel d’utilisation.
Sur l’un des bords, on peut voir le boitier entièrement monté avec une vue de trois quarts en plongée afin d’apprécier le style de ses différents panneaux troués.
Le bord opposé affiche un schéma des différents éléments constituant le QUBE 500 qui sont empilés les uns sur les autres.
Une façon pour Cooler Master de réduire le volume du packaging de plus de 50 %.
En gros, la marque peut alors transporter deux fois plus de boitiers dans un seul container ce qui lui permet de réduire les couts de transports sans oublier l’impact écologique.
Comme précisé sur le schéma que l’on vient de voir, l’ouverture du carton donne accès à l’ensemble des éléments du QUBE 500 soigneusement rangé dans des cales en mousse expansée.
Le guide d’utilisation se présente sous la forme d’un dépliant.
Un bon nombre de schémas décrivent les différentes étapes de montage ainsi que les différentes possibilités qu’offre le QUBE 500.
L’ensemble du bundle est rangé dans un sachet zippé.
Cooler Master fournit un lot de 10 colliers Serflex.
20 rondelles en caoutchouc vont nous permettre d’installer les unités de stockage sur les divers emplacements que propose le QUBE 500.
Un premier sachet serti contient une partie de la visserie.
On y trouve 12 vis dédiées au montage des SSD (à gauche sur la photo) et 12 vis dédiées au montage des disques durs 3.5″ (à droite sur la photo).
La forme spécifique de la tête de ces vis leur permet de se loger dans les rondelles en caoutchouc que nous venons de voir.
Nous avons une vis à tête large qui sécurise la fixation du support d’alimentation sur le plateau de la carte mère.
Cooler Master fournit trois entretoises supplémentaires ainsi que le petit outil qui facilite leur installation.
Nous avons aussi une petite clé Allen que l’on utilise pour fixer la poignée du boitier.

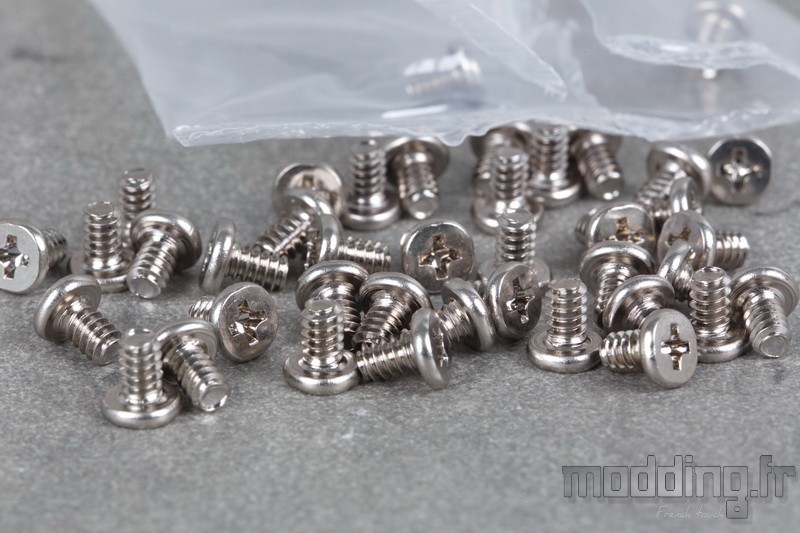

Un second sachet serti contient 43 vis UNC-6.32.
Elles sont utilisées pour l’assemblage du boitier ainsi que pour la fixation de la carte mère sur ses entretoises.
Bien que la marque fournisse une clé Allen, nous ne trouvons pas de tournevis cruciforme dans ce bundle qui se révèle indispensable à l’assemblage du boitier.
Le dernier accessoire est une équerre quelque peu particulière…
Nous verrons que Cooler Master propose de fixer la carte graphique à la verticale, et ce, grâce à cette “simple” équerre.
Les spécifications :
| Matériau |
Acier, Plastique |
| Façade |
Aérée (Mesh) |
| Couleur extérieure |
Menthe, Rose, Crème |
| Couleur intérieure |
Blanc |
| Porte vitrée |
Oui (verre trempé : 380 x 381 x 4 mm) |
| Dimensions (L x P x H) |
231 x 406 x 415 mm |
| Volume |
33.4 litres |
| Taille maximum de la carte graphique |
365 mm |
| Hauteur maximale ventirad |
172 mm (164 mm avec support ventilation porte latérale) |
| Profondeur maximale alimentation |
173 mm jusqu’à la carte graphique (216 mm maximum) |
| Format(s) |
ATX, Micro ATX, mini ITX, E-ATX (largeur jusqu’à 296 mm avec bloc d’alimentation SFX, jusqu’à 273 mm avec bloc d’alimentation ATX) |
| Port d’extension |
7 |
| Baie 3.5’’ |
4 |
| Baie 2.5’’ |
3 |
| Baie 5.25’’ |
0 |
| Fixation sans outils |
Oui |
| Nombre de ventilateurs fournis |
1 |
| Ventilateurs fournis |
1 x 120 arrière |
| Emplacements ventilateurs |
Arrière : 1 x 120Avant : 1 x 140 ou 1 x 120Top : 2 x 140 ou 2 x 120Base : 2 x 140 ou 2 x 120Latéral : 2 x 140 ou 2 x 120 |
| Emplacements radiateurs |
Arrière : 120Avant : 120 ou 140Top : 240 ou 280Base : 240 ou 280Latéral : 240 ou 280 |
| Filtre anti-poussière |
Oui |
| Connexions entrées / sorties |
2x USB 3.2 Gen 1 Type A / 1x USB 3.2 Gen 2 x 2 Type C / 1 x Audio |
