Montage :
Nous changeons un peu nos habitudes et nous commençons par l’installation du bloc d’alimentation.
En effet, ainsi que nous avons pu le voir, Cooler Master ne fournit pas de support dédié à l’alimentation comme sur son MasterBox MB500, un accessoire qui facilite grandement l’installation de cette dernière en l’insérant par l’arrière du boitier.
Donc en l’état, il n’est pas évident de mettre en place notre HX750 et ses 180 mm de profondeur par les coulisses…
Néanmoins, Cooler Master propose une autre solution.
Nous dévissons légèrement la vis à proximité de la porte en verre trempé et nous retirons la seconde vis.
Nous effectuons la même opération au niveau des vis présentes sur la base.
Ceci permet de faire pivoter la paroi de la cage HDD afin de faciliter l’insertion du bloc dans son emplacement, sans avoir à complètement retirer ladite paroi.
Tant que nous ne remettons pas cette paroi dans sa position initiale, nous avons tout loisir de brancher les câbles sur le bloc.
Une fois la paroi fixée dans son emplacement, l’exercice se révèle plus ardu.
Maintenant que la cage HDD retrouve sa forme d’origine, nous pouvons installer les disques durs.

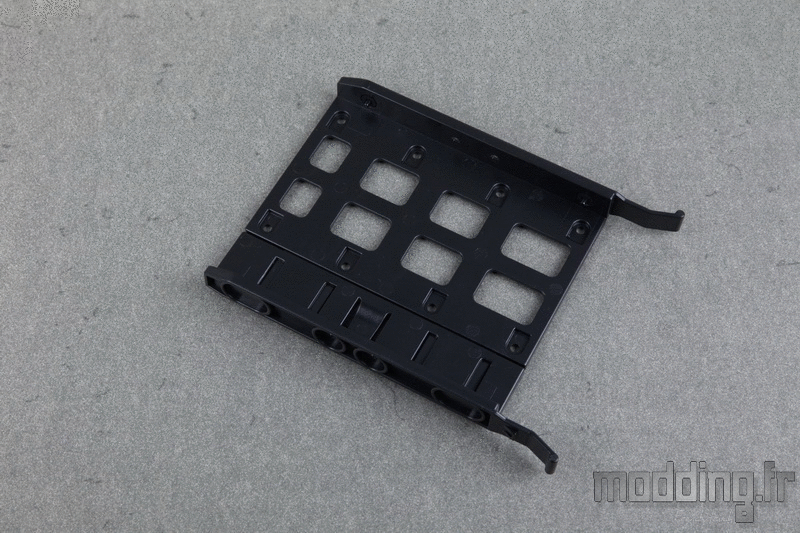

Les tiroirs ont la spécificité de s’élargir.

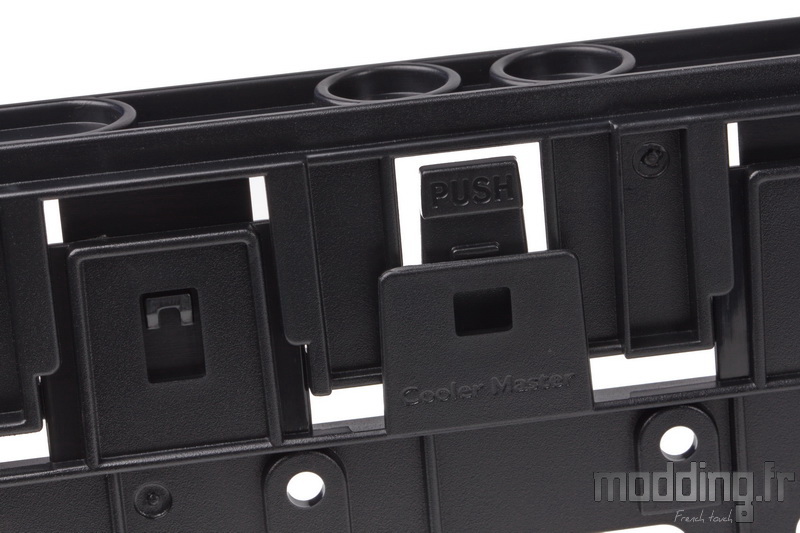

On appuie sur la languette “PUSH” et l’on éloigne l’un des bords du tiroir du bord opposé.
Ce système que l’on retrouve dans la plupart des boitiers Cooler Master simplifie l’installation du disque dur 3.5″.
On élargit le tiroir.
On installe le disque dur 3.5″ de manière à faire coïncider les ergots en plastique d’un des bords du tiroir avec les points de fixation du disque dur.
Ne reste plus qu’à resserrer les bords du tiroir et voilou…
Le tiroir peut aussi accueillir une unité 2.5″.
Nous pensions utiliser 4 vis M3 incluses dans le bundle, mais en fait elles s’avèrent trop courtes !
Soit la marque s’est loupée sur la longueur de ses vis M3, soit elle a inversé le déport de la matière plastique au sein du tiroir.

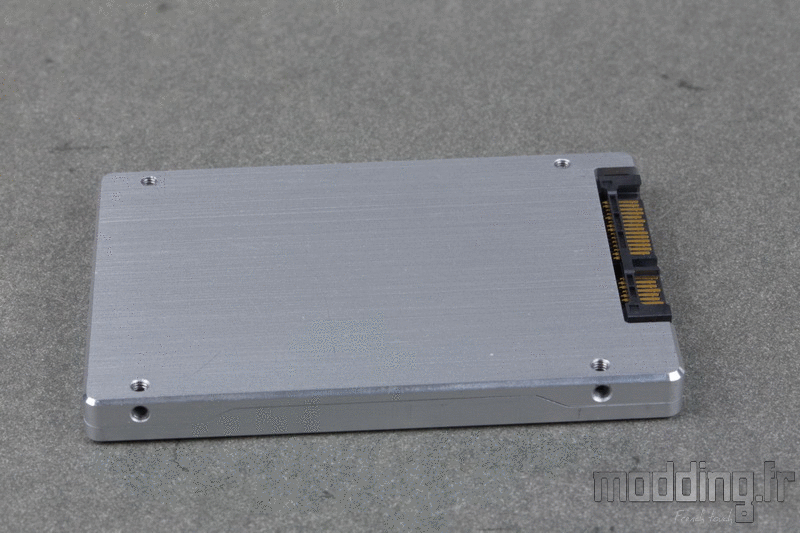

Du coup, nous installons les vis spécifiques sur le SSD.

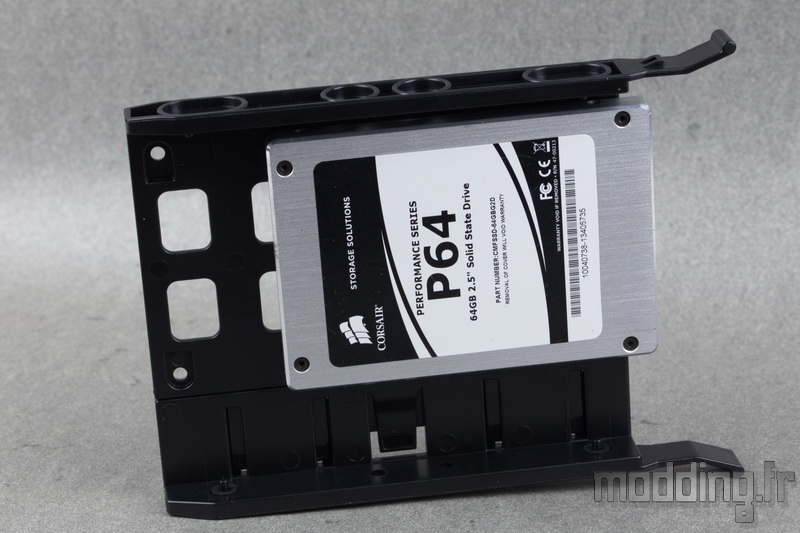

Puis nous installons le SSD sur le tiroir de façon à ce que la tête des vis s’insère dans les points de fixation correspondant à l’entraxe de cette unité 2.5″.
Il faut bien forcer sur le SSD afin de le plaquer contre la structure en plastique du tiroir, la tête des vis déborde sur l’autre face dudit tiroir.
Il ne reste plus qu’à glisser les tiroirs au sein de la cage HDD et les enfoncer jusqu’en butée.
Nous avons 4 autres emplacements pour installer un SSD.

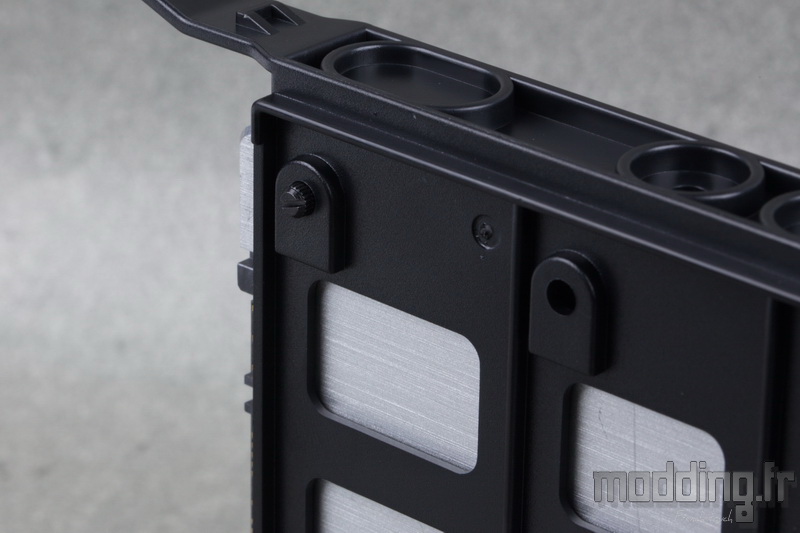

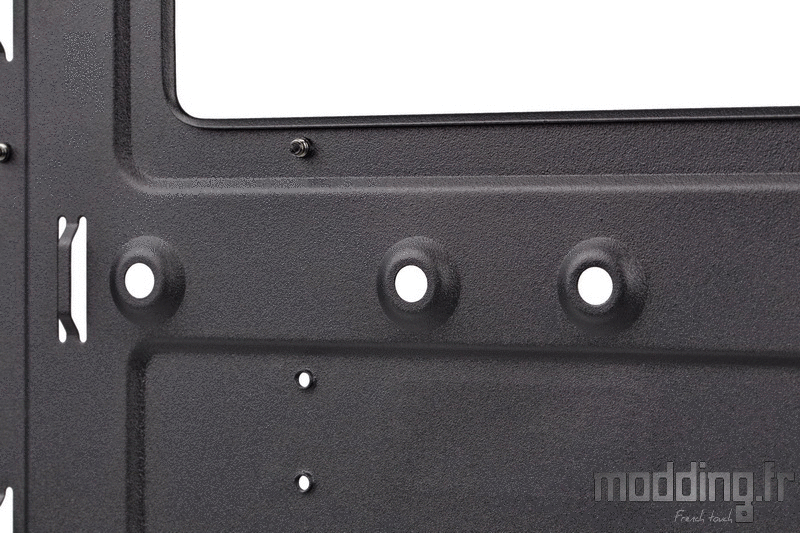

Nous devons au préalable insérer les rondelles en caoutchouc dans les orifices dédiés à ces emplacements.
Les rondelles agissent comme des silentblocs et nous pouvons éventuellement installer un disque dur 2.5″.
La tête des vis spécifiques au SSD se loge dans chacune des rondelles.
Le diamètre interne de ces dernières est plus étroit que le diamètre de la vis, cela assure ainsi le bon maintien du SSD, notamment dans sa position verticale au niveau des deux emplacements positionnés du côté des coulisses.
Les rondelles sont simples à installer en raison de leur profil spécifique. Il est aussi simple de les retirer.

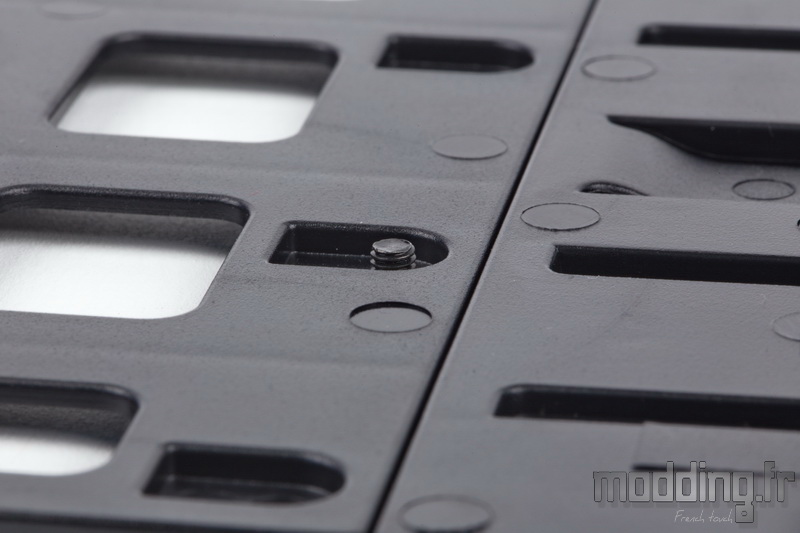

Nous n’avons donc aucun mal à les déplacer dans les orifices situés sur le plateau du cache-alimentation.
Ce cache-alimentation dispose de deux autres emplacements. On oriente le SSD de manière à ce que la connectique se présente tout contre les passages de câbles.
On regrette seulement que Cooler Master ne fournisse pas carrément un autre jeu de 8 autres rondelles et 8 autres vis.
L’installation de la carte mère s’effectue avec 9 vis UNC-6.32.
L’entretoise centrale dispose d’un léger déport facilitant le centrage de la carte.

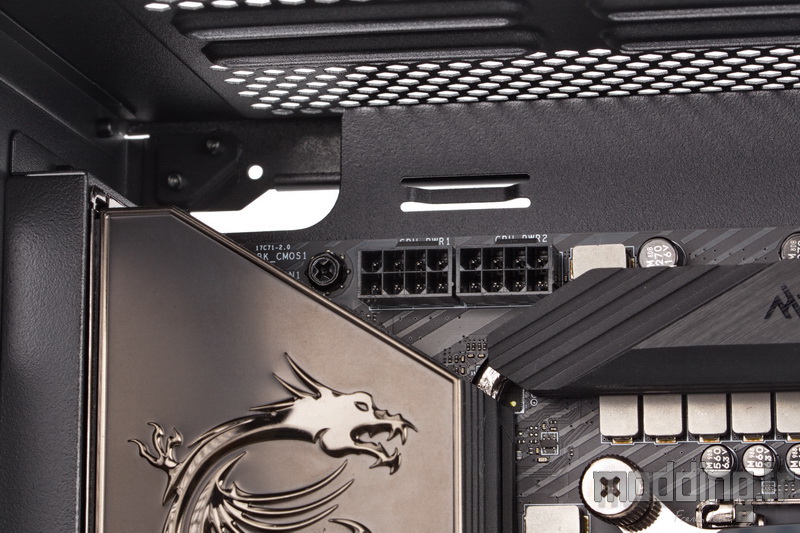

Nous n’avons aucun problème pour glisser le ou les câbles CPU dans le passage positionné dans le coin du plateau de la carte mère.
D’autant que le câble ne sera pas gênés par l’emplacement de ventilation supérieure décalé vers la porte principale.

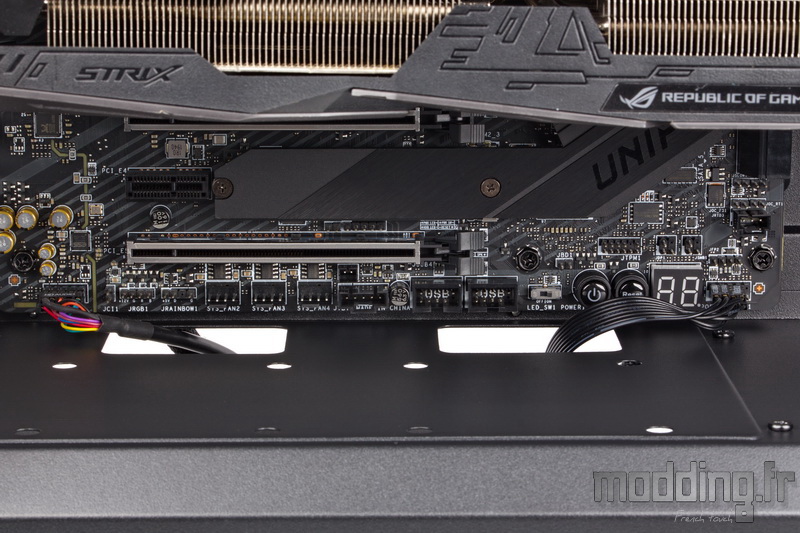

Le MasterBox TD500 Mesh peut accueillir des cartes mères au format E-ATX (305 x 277 mm).
Le bord antérieur de ce type de carte vient alors se positionner tout contre les passages de câbles munis de leur grommet.
Cooler Master mentionne cet aspect dans les spécifications du boitier en déclarant qu’une gêne peut être occasionnée lors de l’installation des câbles passant par ces ouvertures.

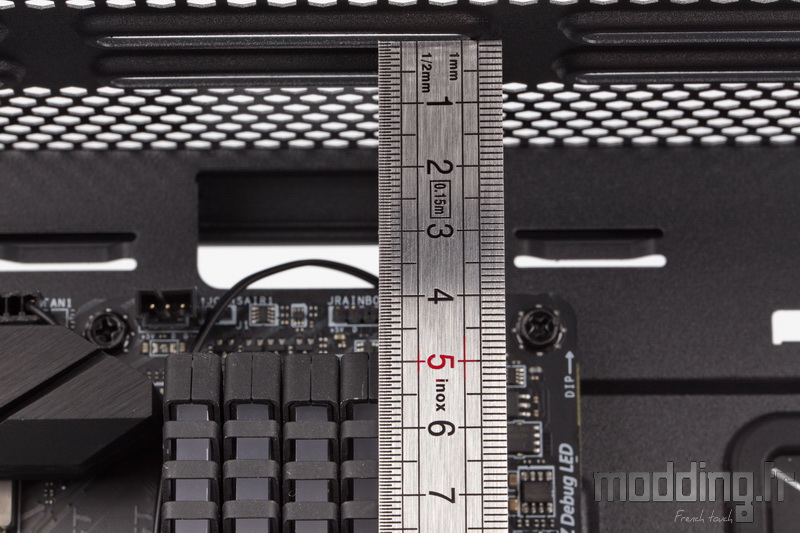

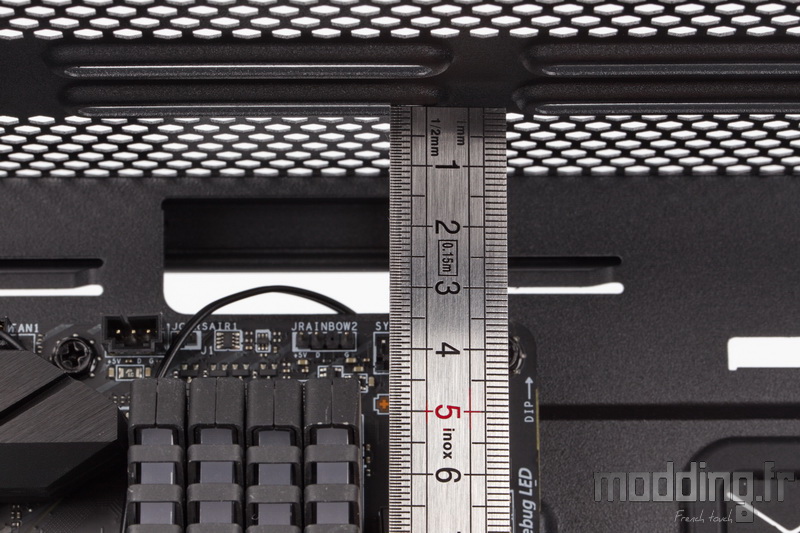

La mise en place d’un radiateur doté d’une ventilation en 140 mm n’est pas envisageable dans la partie haute du MasterBox TD500 Mesh. Nous ne disposons que d’une quarantaine de millimètres.
D’ailleurs, Cooler Master n’évoque pas la possibilité d’installer un radiateur de ce type sur cet emplacement.
Par contre, Cooler Master rapporte que la hauteur maximale des composants installés sur la carte mère ne doit pas dépasser 44 mm, et ce afin d’envisager l’installation d’un radiateur basé sur une ventilation en 120 mm.
Cela concerne généralement la hauteur des barrettes mémoires.
Nous avons réussi à installer notre AIO H75, mais seulement en utilisant deux de ses 4 points de fixations…

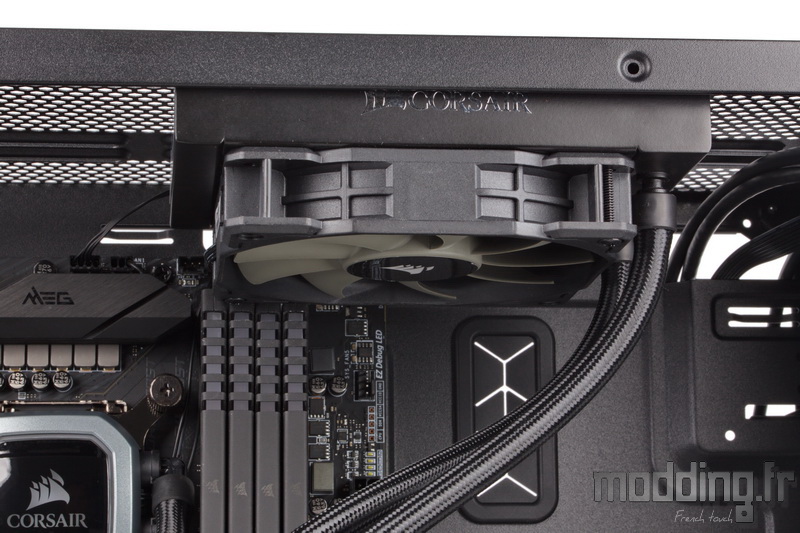

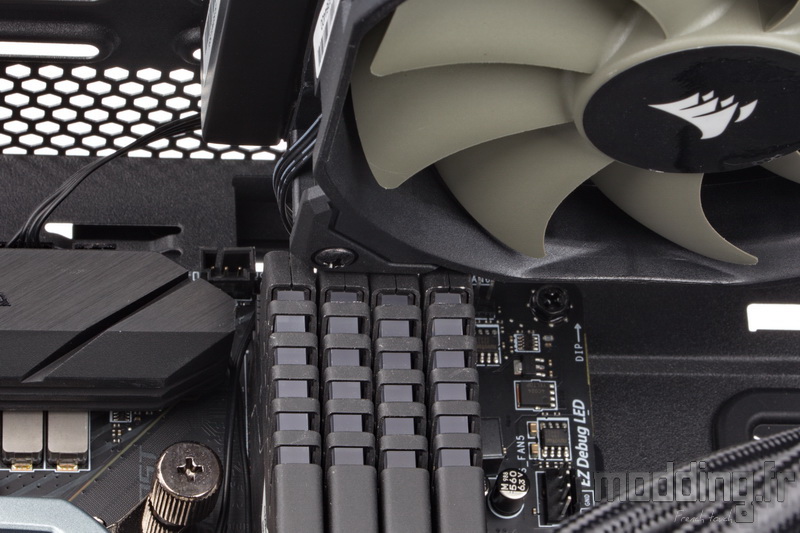

En effet, la hauteur de nos barrettes mémoires (49 mm) gêne la bonne mise en place de notre AIO et le ventilateur bute contre les dissipateurs.
Cela ne se joue vraiment pas à grand-chose.

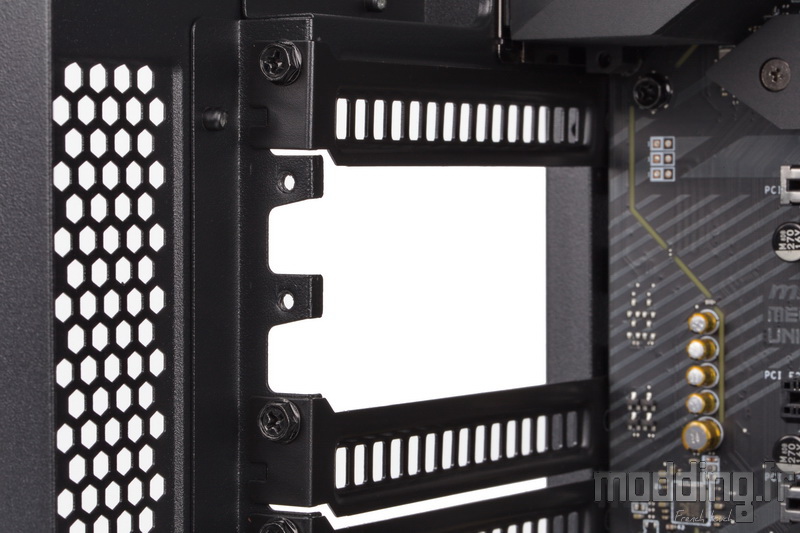

Il est une autre caractéristique propre aux boitiers Cooler Master, l’absence de renfort entre chaque équerre. Cet aspect permet de ne pas empiéter sur les sorties vidéos des cartes graphiques.

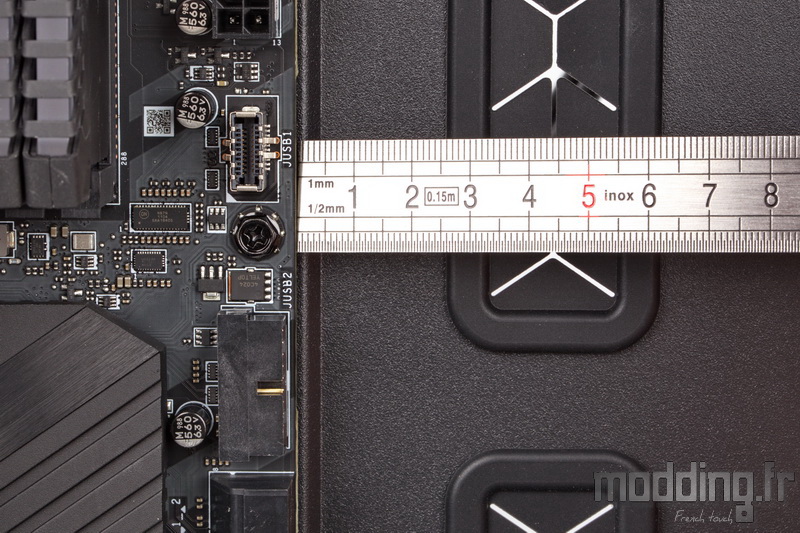

410 mm sont disponibles pour la carte graphique, du moment où rien n’est installé dans la partie avant du compartiment principal.
Les 300 mm de notre GTX 1080Ti laissent pas loin de 110 mm afin d’installer un radiateur de Watercooling.
En fonction de l’épaisseur de ce dernier, nous pouvons glisser un réservoir et passer sur un circuit de Watercooling personnalisé, quitte à le positionner plus haut dans le compartiment principal.
Pour ceux qui désirent positionner leur carte graphique à la verticale afin d’apprécier le design de la face ventilée de cette dernière, Cooler Master propose un kit de montage spécifique. Par rapport aux boitiers disposant d’un jeu de deux équerres verticales, ce kit a pour avantage de positionner la carte à bonne distance du panneau en verre trempé.
Certes, il faut dépenser une cinquantaine d’euros pour acquérir cet accessoire, mais le Riser est compris dans le kit.
Les ouvertures au niveau du cache-alimentation sont largement dimensionnées afin de glisser les petits câbles issus du boitier.

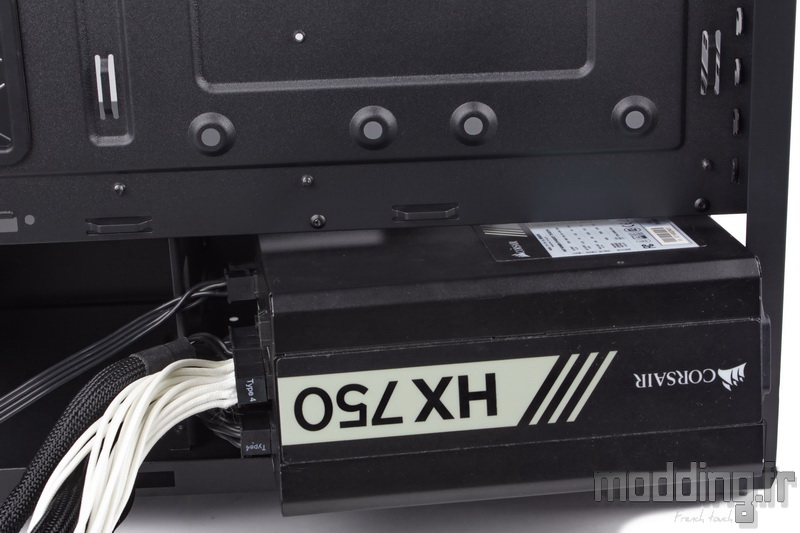

Nous effectuons le branchement des différents câbles issus de l’alimentation.
Les nombreux points d’ancrage sont bien appréciables pour assurer le rangement des câbles du côté des coulisses.
Nous apprécions le fait de disposer de deux colonnes de points d’ancrage au centre des coulisses afin de fixer le câble ATX séparément des câbles PCIe.
Cette astuce évite l’accumulation de câbles au même endroit ce qui gênerait la fermeture de la porte controlatérale.

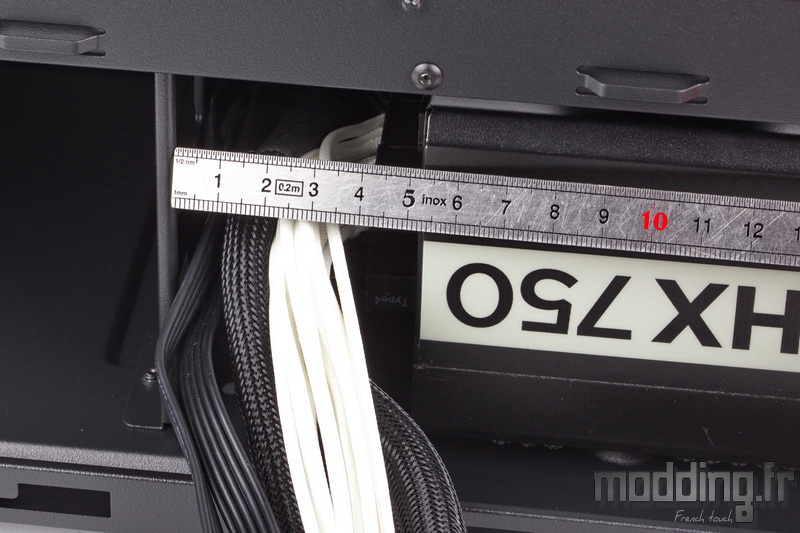

Nous rappelons que l’espace disponible au niveau de ces coulisses est de 19 mm, il est alors conseillé de soigner le rangement des câbles.

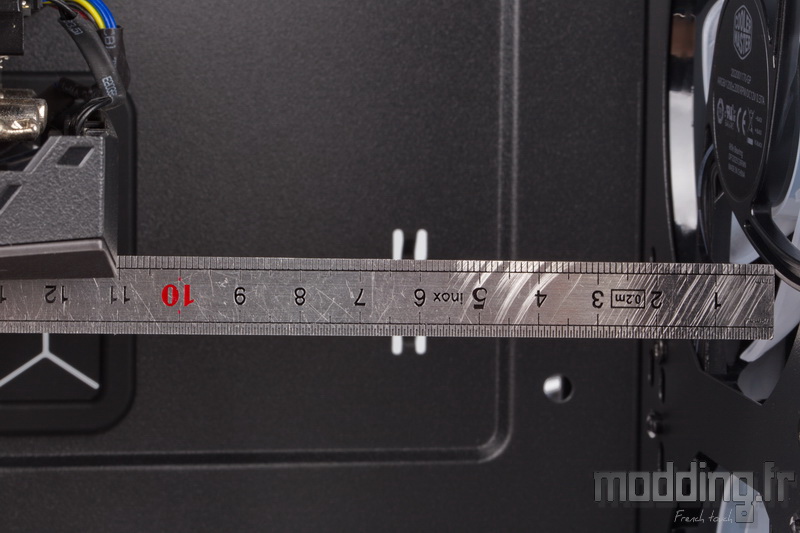

Sur un plan Aircooling, nous disposons d’un espace de 165 mm pour le ventirad avant qu’il ne rentre en contact avec le panneau en verre trempé.
Nous remettons en place les portes latérales.
On constate que les sillons que présente le verre trempé demeurent à distance de l’emplacement de la carte mère.
Il ne reste plus qu’à appuyer sur le bouton Power qui se pare d’une couleur blanche tandis que les trois ventilateurs brillent de multiples couleurs.
Un aspect que nous détaillons dans la rubrique suivante avant de passer aux tests à proprement dit.
