Démontage :
On entame le démontage par la façade.
La structure est maintenue au châssis par 3 clips “bâtonnet” sur chacun de ses montants.
Il faut glisser la main sous la façade, agripper le rebord et tirer vers soi.

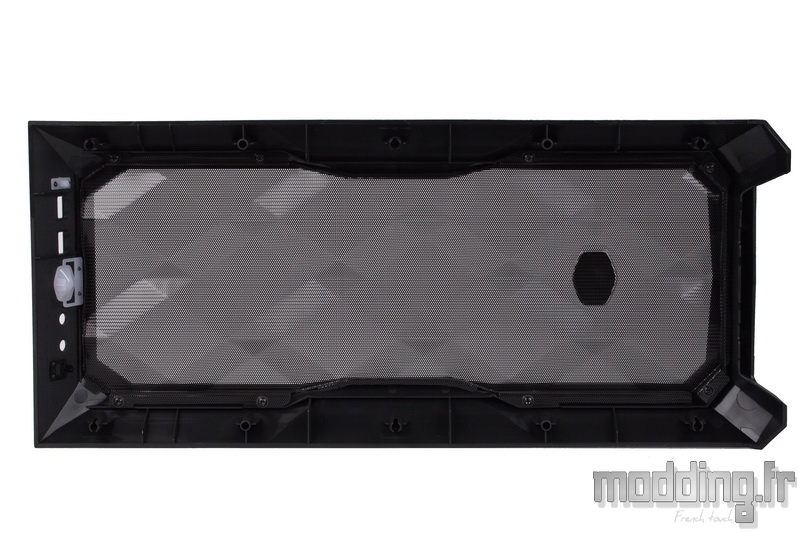

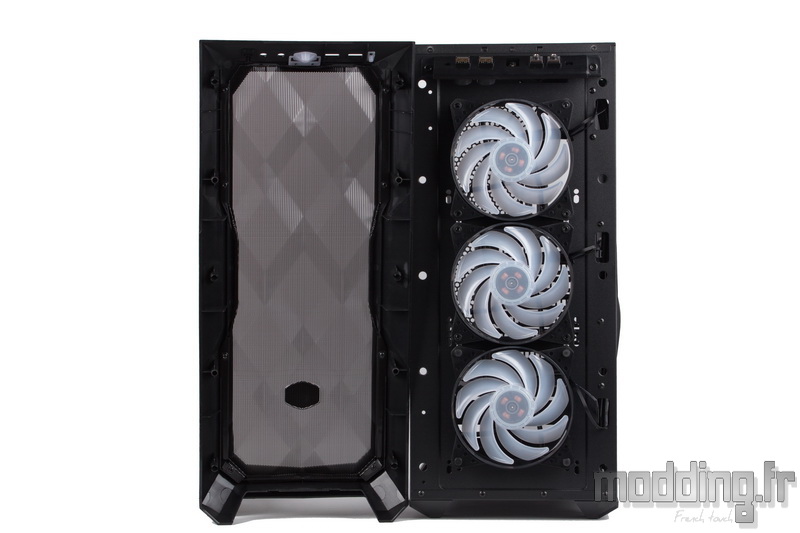

La face interne de la façade.

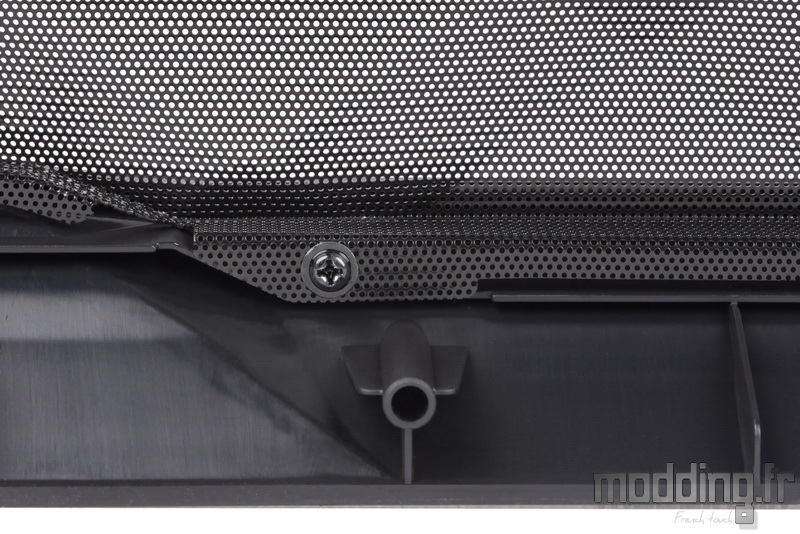

La grille Mesh est fixée sur l’armature en plastique par des vis classiques.
Nous retrouvons les trois ventilateurs sur l’avant du châssis.

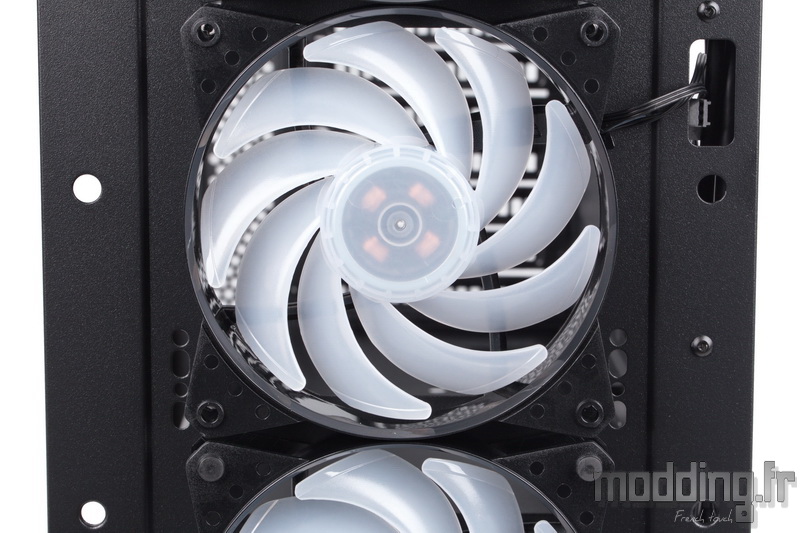

Le ventilateur positionné dans la partie basse du boitier dispose d’un système de fixation spécifique…

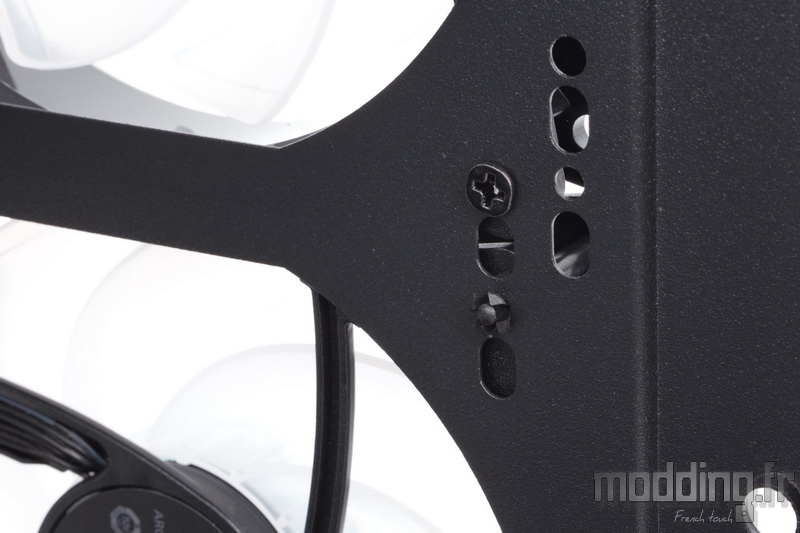

… En effet, les deux autres ventilateurs sont fixés sur la paroi antérieure par des vis accessibles par l’intérieur du boitier.

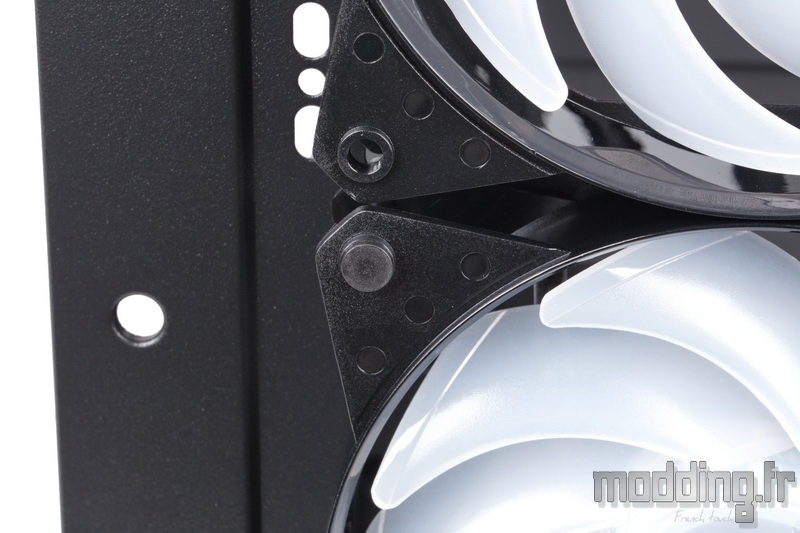

La présence du cache-alimentation gênerait l’accès aux vis du troisième ventilateur, c’est pourquoi Cooler Master propose ce système de fixation spécifique sous la forme de rivets en plastique démontable à la main par l’avant du boitier.

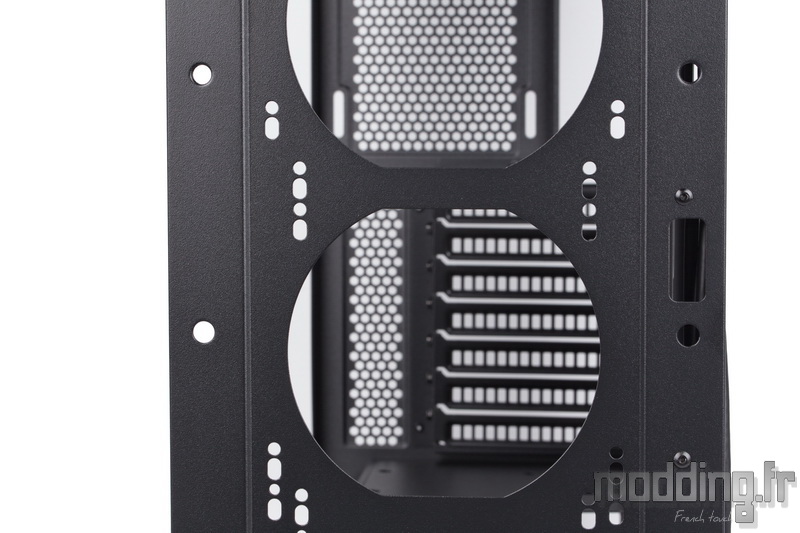

Bien que l’avant du châssis présente aussi des points de fixation afin d’installer jusqu’à deux ventilateurs en 140 mm, force est de constater que la découpe de la paroi privilégie l’installation de ventilateurs en 120 mm.

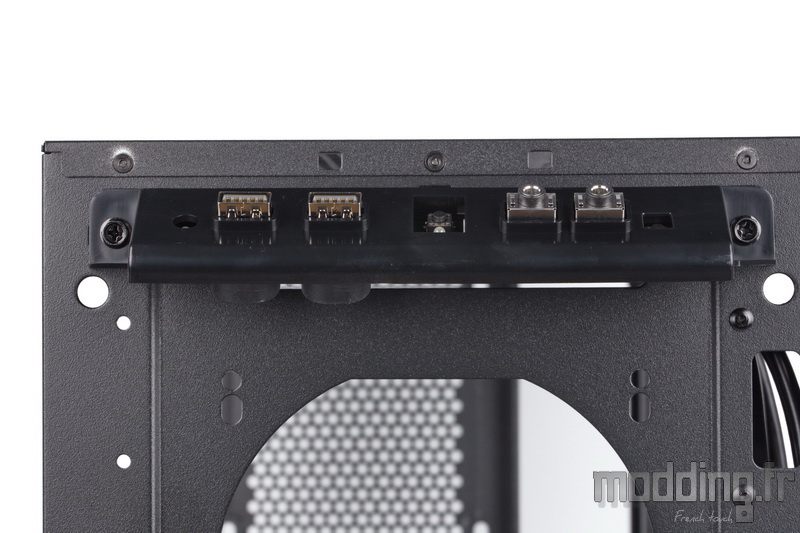

Le panneau des connectiques est fixé sur le châssis par deux vis classiques.

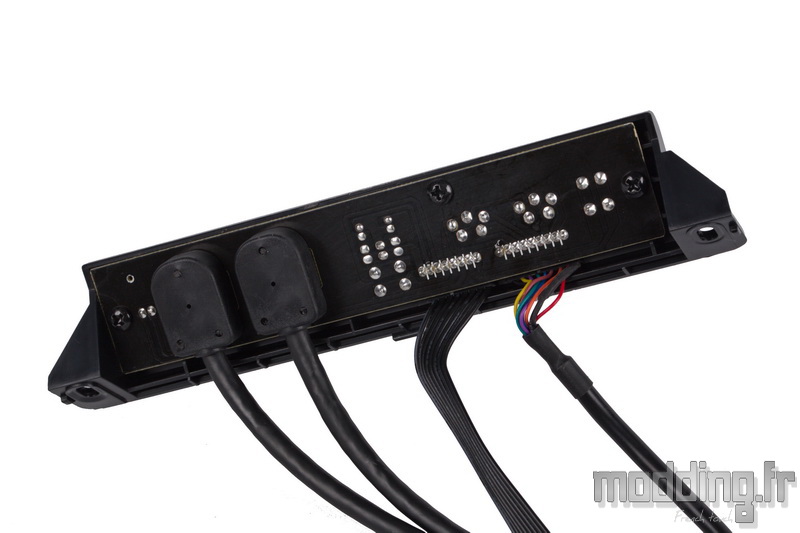

La face interne du module des connectiques avec un PCB fixé par des vis sur l’armature en plastique.

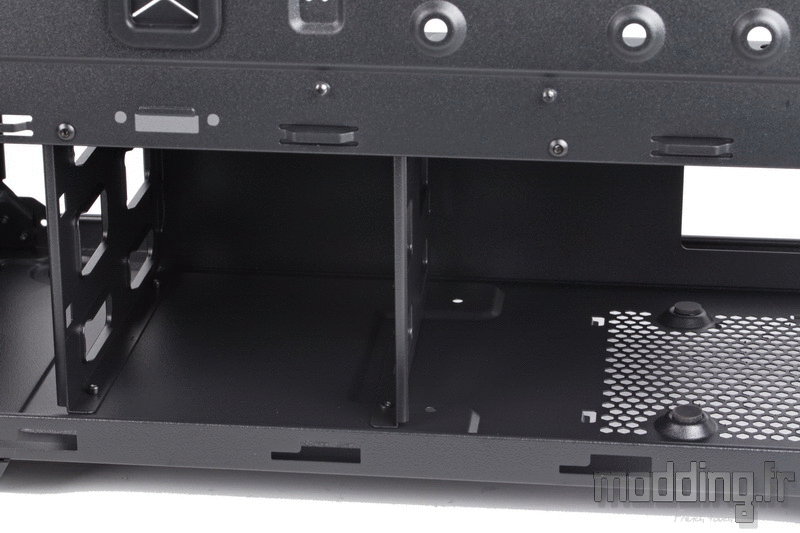

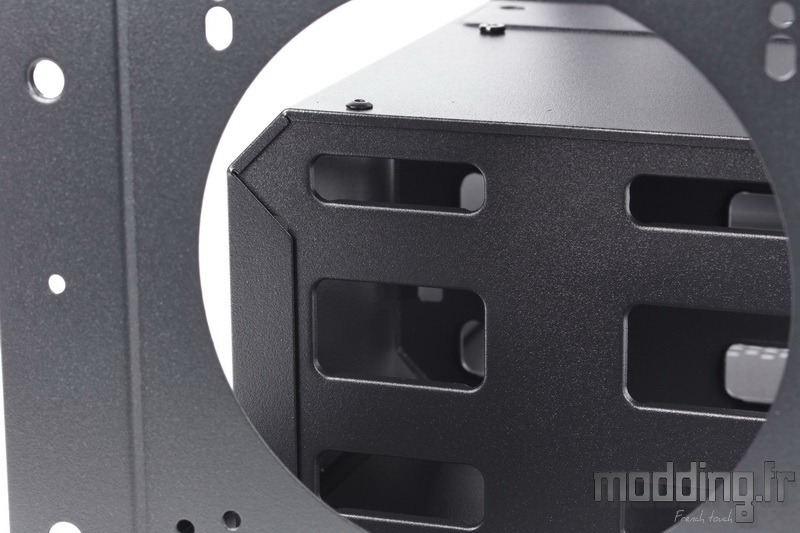

Nous apercevons la paroi fixe de la cage HDD qui obture ainsi l’extrémité antérieure du cache-alimentation tout en disposant d’ouvertures afin que les disques durs profitent du flux d’air engendré par le ventilateur inférieur.
Alors quid de cette paroi amovible de la cage HDD…

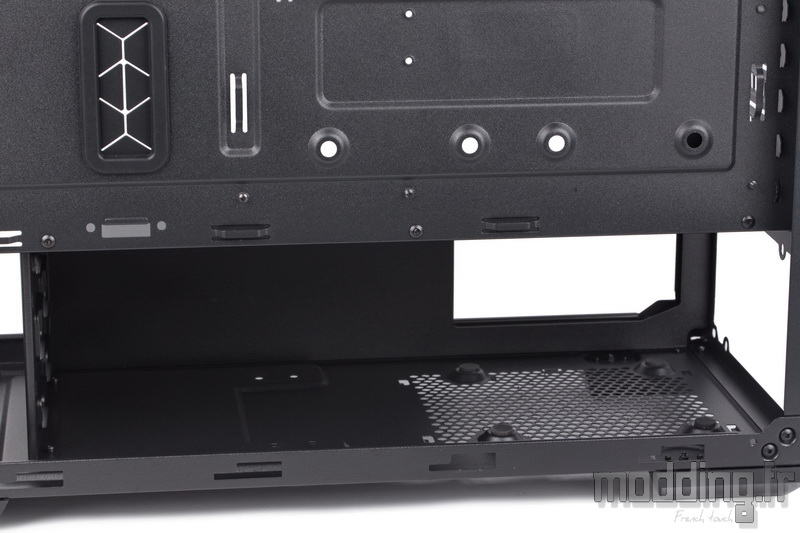

En l’absence d’un support dédié pour l’alimentation qui facilite la mise en place du bloc au sein du cache-alimentation en l’insérant par l’arrière du boitier, Cooler Master propose une alternative.

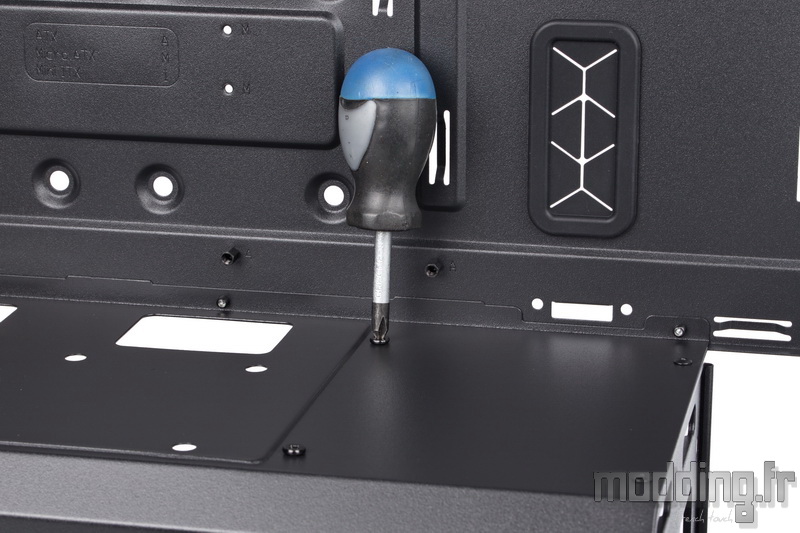

Nous dévissons légèrement la vis à proximité de la porte en verre trempé et nous retirons la seconde vis.
Nous effectuons la même opération au niveau des vis présentes sur la base.

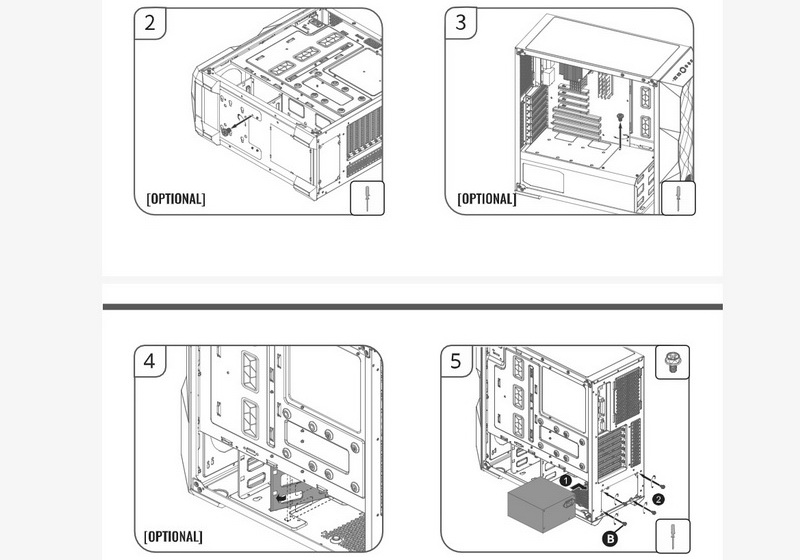

Comme indiqué dans le guide d’utilisation, ceci permet de faire pivoter la paroi de la cage HDD afin de faciliter l’insertion du bloc dans son emplacement, sans avoir à complètement retirer ladite paroi.
Il n’est donc point question de décaler la cage, il s’agit juste d’un moyen pour pallier l’absence d’un support dédié à l’alimentation.
Bien sûr, si nous disposons d’une alimentation dont la profondeur excède les 180 mm, nous devons alors retirer la paroi amovible de la cage HDD.
Cela implique l’absence d’emplacement pour un disque dur 3.5″.

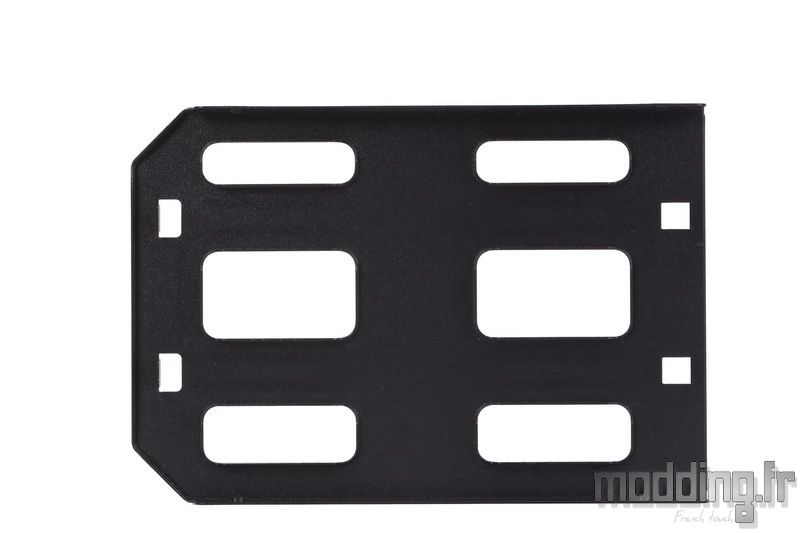

La fameuse paroi amovible de la cage HDD.

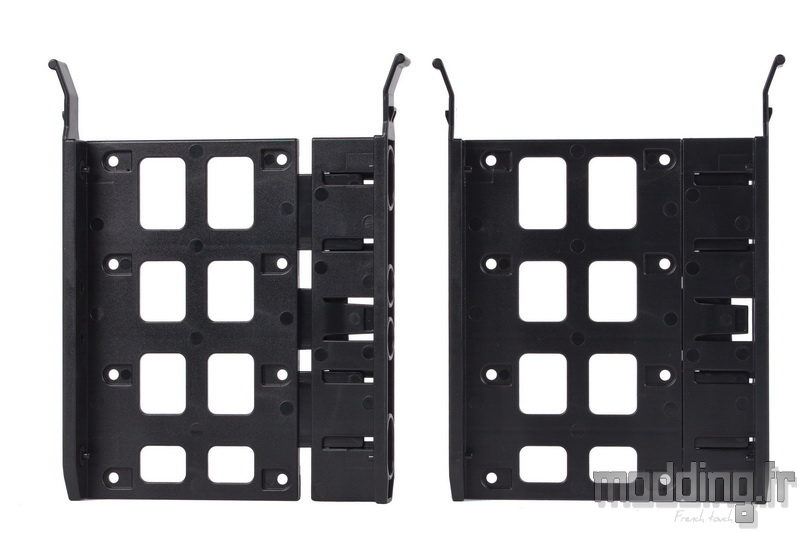

Les deux tiroirs sont en plastique.
Point de silentbloc destiné à accueillir un disque dur 3.5″, cependant la structure est assez souple afin d’absorber les éventuelles vibrations.
Chaque tiroir possède des points de fixation afin d’installer une unité de stockage 2.5″.
On constate que le tiroir peut s’élargir ce qui facilite l’installation du disque dur 3.5″ comme nous allons le détailler dans la page suivante.

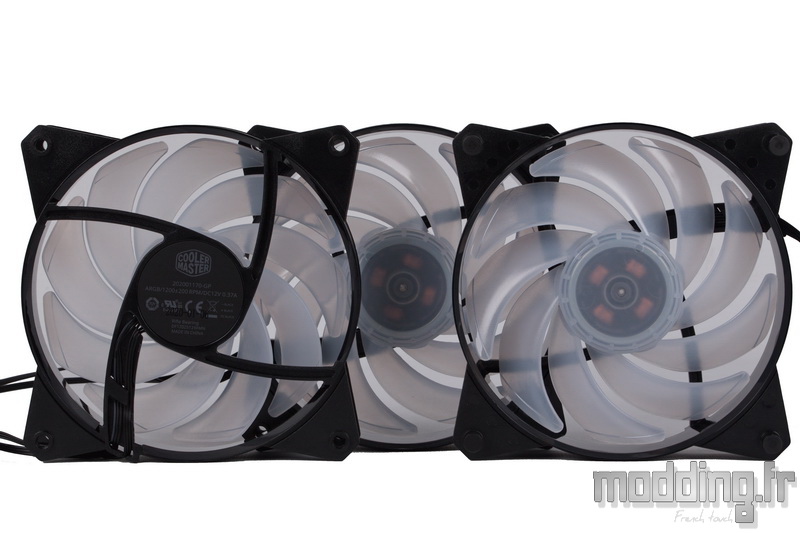

Trois ventilateurs équipent le MasterBox TD500 Mesh.
Un cadre noir s’associe à des pales blanches translucides, un aspect qui optimise la diffusion de l’éclairage émis par les 8 LED aRGB présentes sur la périphérie de la platine électronique du ventilateur.
Deux câbles émergent du ventilateur.
L’un d’eux alimente les LED et aboutit à une prise aRGB 5V/D/-/G de type femelle.
Le second alimente le ventilateur en lui-même et se termine par une prise 3-pins.

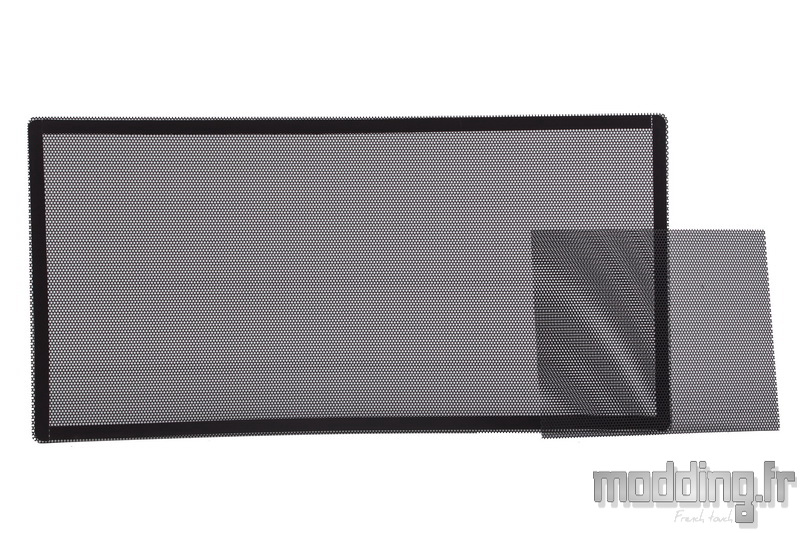

Le filtre supérieur avec son système de fixation magnétique et le filtre de l’emplacement de l’alimentation sous sa forme la plus basique.

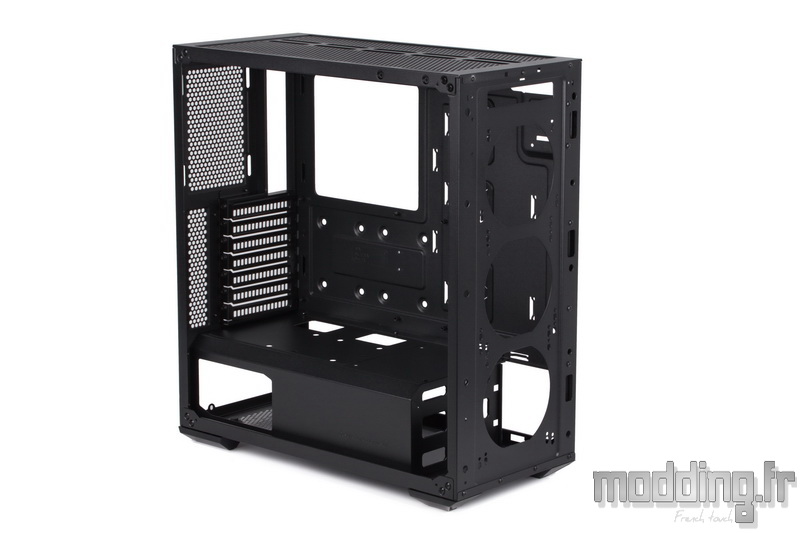

Mis à part les équerres, les autres pièces en acier du châssis sont fixées entre elles par des rivets.
Les pieds du boitier sont fixés au châssis par 4 vis dissimulées sous les patins en caoutchouc.
