L’extérieur :

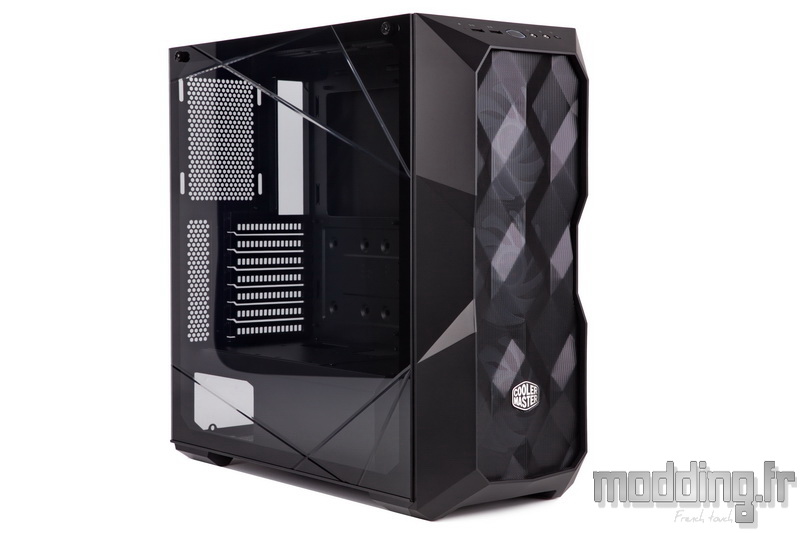

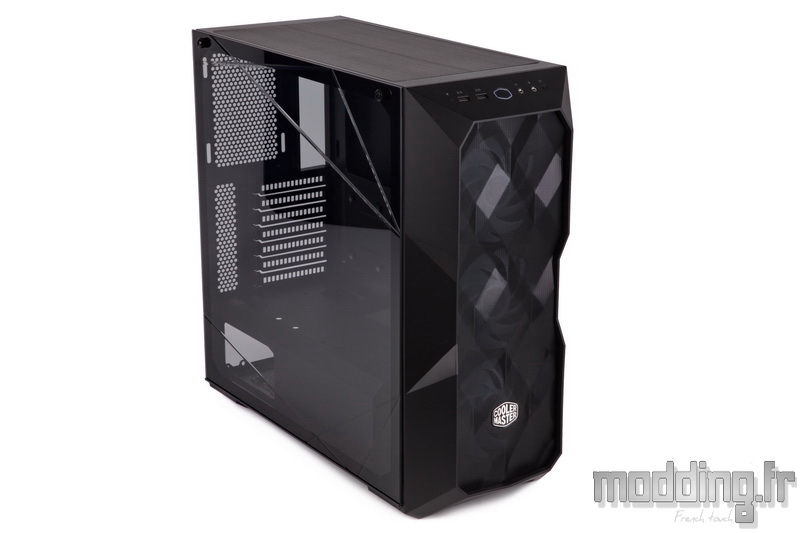

Le MasterBox TD500 Mesh est un boitier au format moyen tour. Comme son nom l’indique, il fait partie de la série MasterBox, une gamme qui ne manque pas de modèles !
On dénombre 17 boitiers sans compter les différentes déclinaisons mettant en avant leur coloris. Ils sont quasiment tous équipés d’un panneau en verre trempé remplaçant la classique porte principale.
Bien sûr, Cooler Master joue sur le design de la façade et notamment sur la grille Mesh en la parant de nombreux reliefs sous la forme de polygones. Certes, le style n’est pas nouveau, et nous pensons au Meshify de Fractal Design, mais le relief de notre MasterBox TD500 Mesh est nettement plus prononcé.
Cependant, Cooler Master va plus loin dans son approche esthétique et s’attaque au panneau en verre trempé. Le verbe attaquer n’est pas anodin, car nous constatons la présence de “lacérations” sur la surface de la vitre qui font continuité aux arêtes saillantes disposées sur l’armature en plastique de la façade.
Certaines marques créent des zones dépolies sur ce verre, mais aucune ne s’est réellement lâchée sur la vitre de cette façon. Cet aspect reste discret au premier abord, mais c’est bien toute l’originalité de ce MasterBox TD500 Mesh.

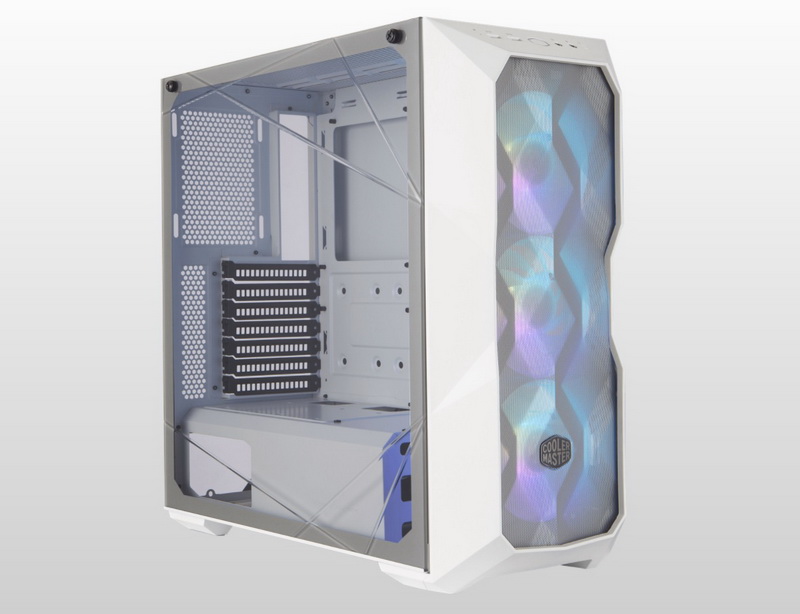

Le boitier est aussi décliné dans une version blanche.
Il mesure 217 mm de large sur 493 mm de profondeur pour une hauteur totale de 469 mm.
Composé de plastique, d’acier et de verre trempé, le MasterBox TD500 Mesh accuse un poids de 6.95 kg.

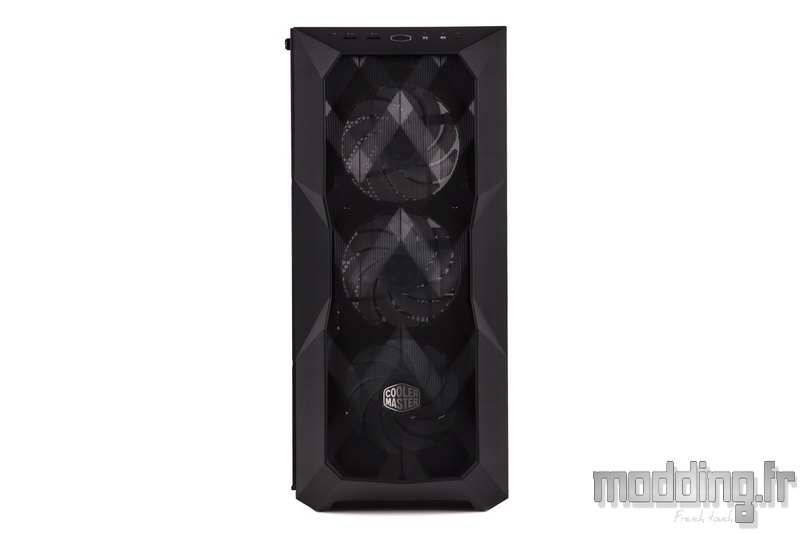

La façade n’est donc pas pleine, mais affiche une large zone occupée par une grille Mesh.
Le but est d’optimiser le flux d’air entrant.
Cooler Master veut montrer que l’on peut associer un aspect fonctionnel sans délaisser le design en présentant cette perspective tridimensionnelle engendrant de multiples polygones.

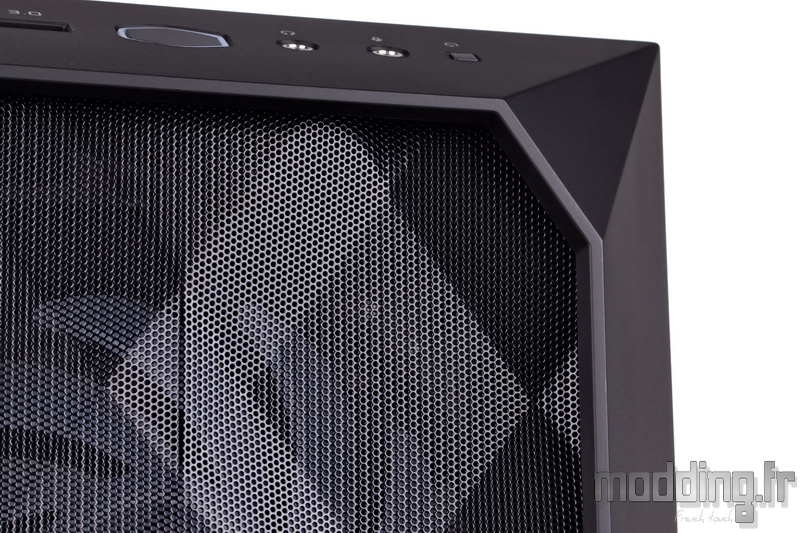

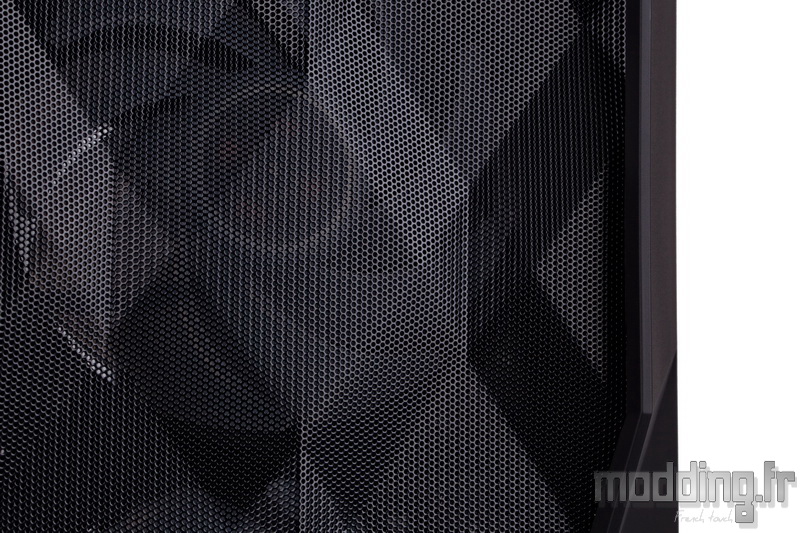

On remarque que le maillage de la grille est très fin ce qui permet à celle-ci de filtrer la poussière.
Ce n’est surement pas aussi efficace qu’un véritable filtre, mais Cooler Master préfère ne pas installer un second filtre derrière cette grille afin de mieux laisser entrevoir le rétroéclairage des trois ventilateurs positionnés à l’avant du boitier.

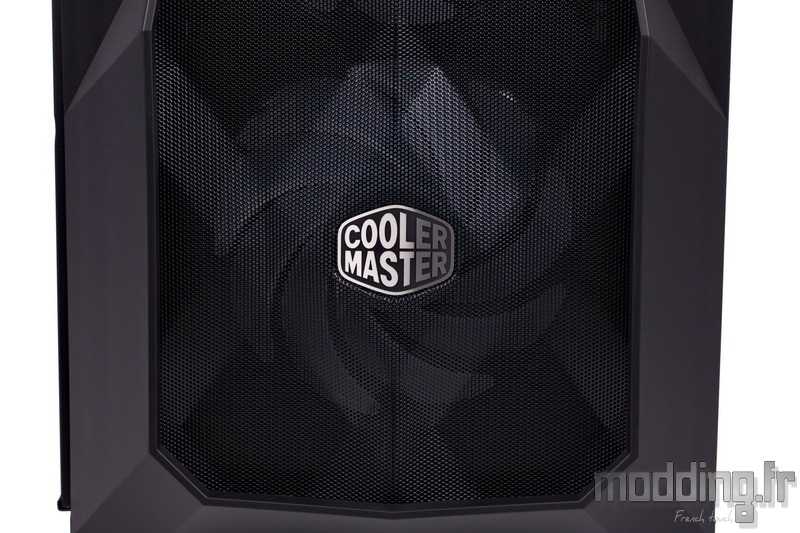

Le logo de la marque prend place dans la partie basse de la grille. On note d’ailleurs que sa position n’est pas laissée au hasard se plaçant bien en face du centre des pales du ventilateur inférieur.
L’armature en plastique englobant la grille Mesh présente une largeur conséquente jusqu’à une soixantaine de millimètres par endroit. Cela permet à Cooler Master de passer les ventilateurs à l’avant du châssis et générer plus d’espace dans le compartiment principal.
Les bordures partent de biais en s’ouvrant vers le châssis.

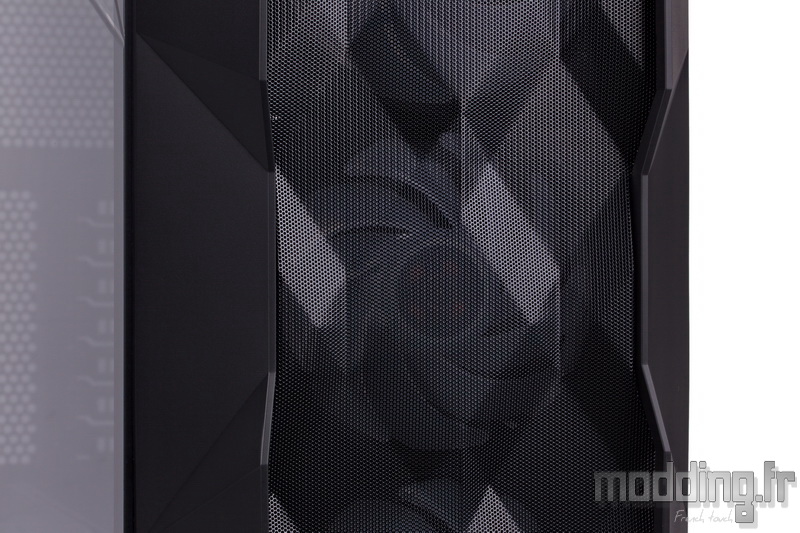

On note un léger rétrécissement dans la partie médiane de cette façade cintrant discrètement la grille Mesh.

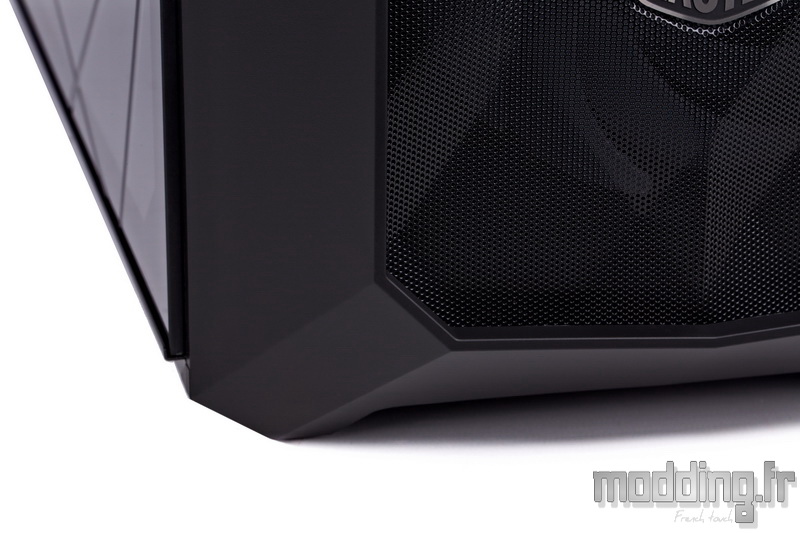

Les coins sont biseautés et l’ensemble de ces formes créent des arêtes saillantes.

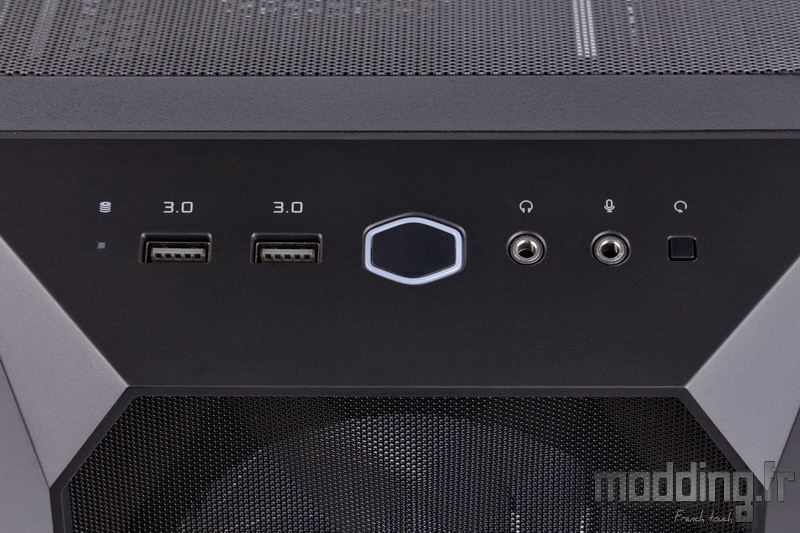

Dans la partie haute de la structure, Cooler Master profite de ce large biseau pour intégrer le panneau des connectiques.
Nous avons de gauche à droite :
- LED activité disque (blanche)
- Deux ports USB 3.2 Gen 1
- Bouton Power avec sa LED (blanche)
- Prises audio
- Bouton Reset
Comme à son habitude, Cooler Master retranscrit la forme de son logo au niveau du bouton Power, le trait est alors rehaussé par le rétroéclairage blanc de la LED Power.
Nous regrettons que la marque ne propose pas un port USB 3.2 Gen 2.

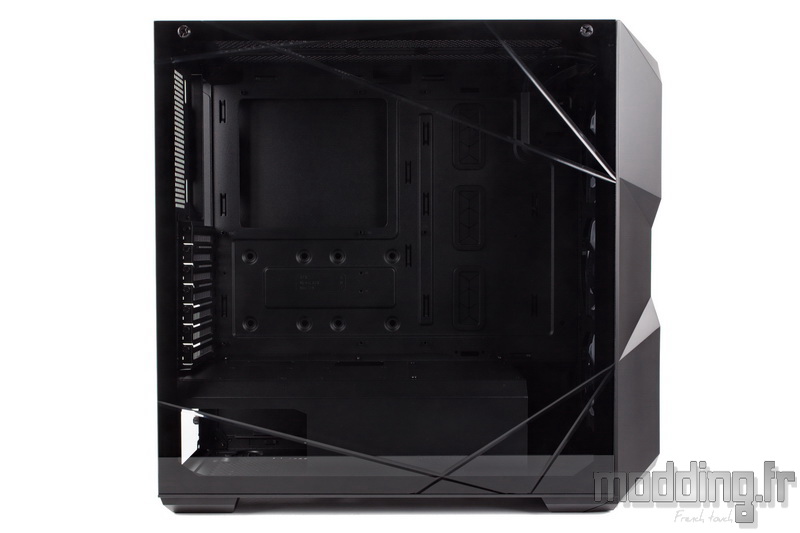

La porte latérale principale n’est autre qu’un panneau en verre trempé de 4 mm d’épaisseur.
Elle mesure 433 mm de largeur sur 450 mm de hauteur.
La vitre présente un aspect fumé assez léger.

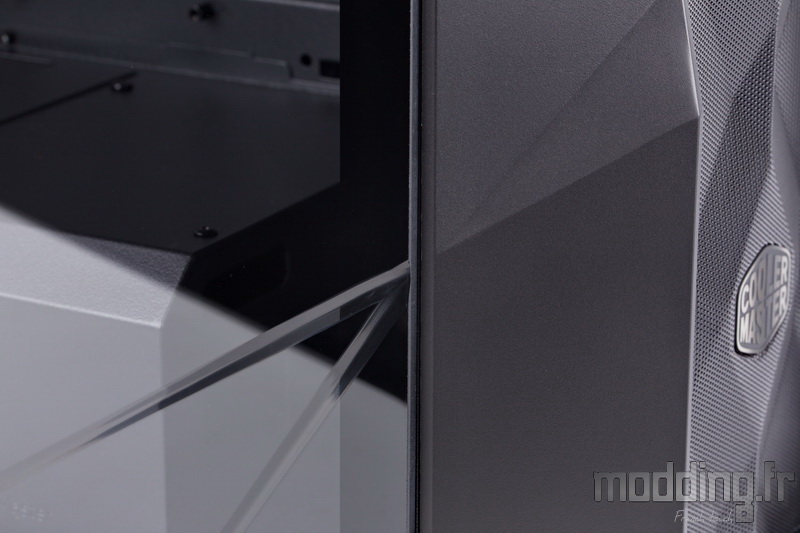

Cependant, ce qui attire notre regard, ce sont les coups de disqueuse qu’a réalisé Cooler Master sur le verre trempé !
On en dénombre six au total et quatre d’entre elles font continuité aux arêtes saillantes présentes sur le bord de la façade.

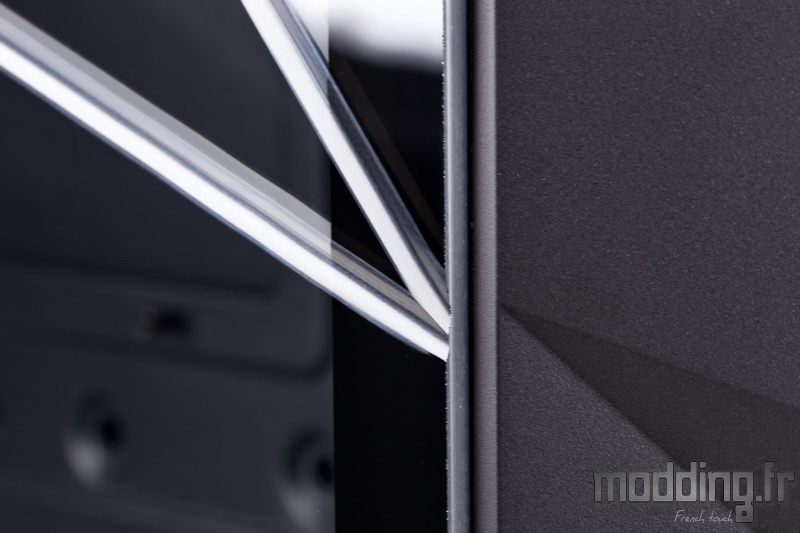

Ce ne sont pas de simples éraflures, mais, bel et bien, des traits creusés à même le verre trempé par une fraise diamantée engendrant des sillons dépolis de 6 mm de largeur.
Le bord supérieur du verre vient tout contre le Top du boitier, se positionnant à fleur de la surface de ce dernier.
Deux vis à main se postent dans chaque coin et assurent la fixation du panneau sur le bord du châssis.

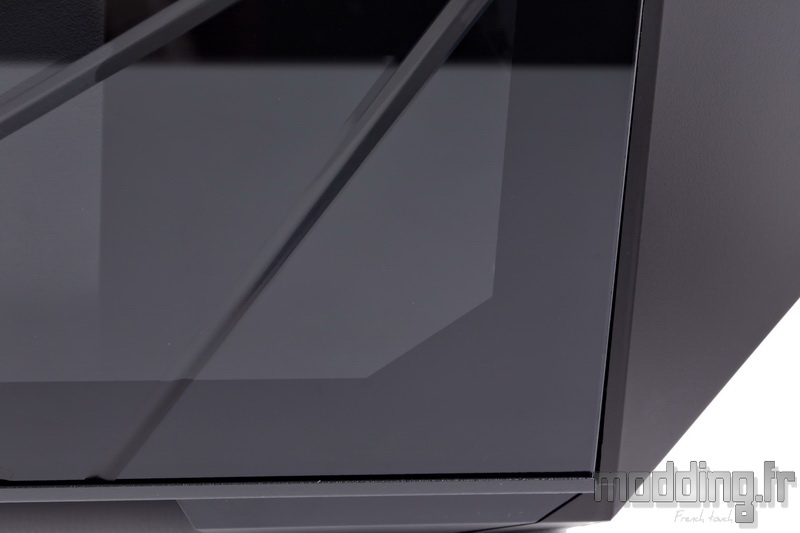

Le bord inférieur descend au niveau de la structure en plastique des pieds ne laissant nullement entrevoir la base du châssis.

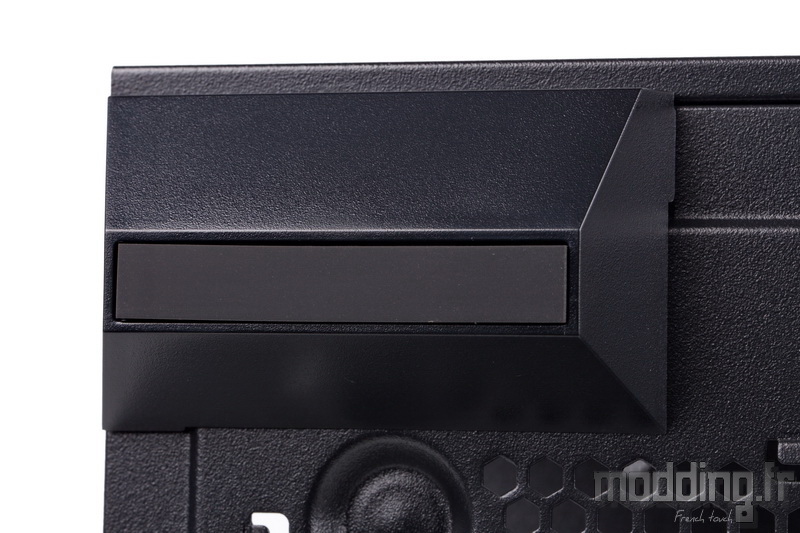

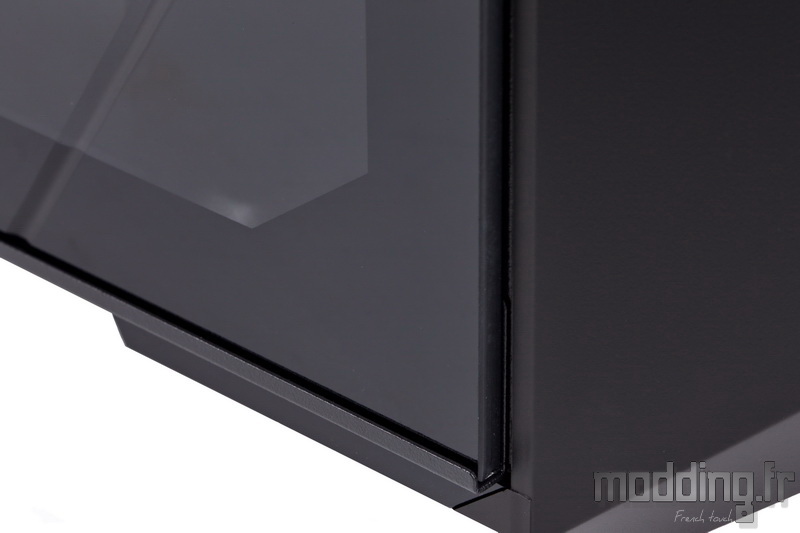

Point de vis à main, Cooler Master insère le bord du verre trempé dans une structure en acier sous la forme d’une goulotte protégeant ainsi ce bord et se fixant sur la base du châssis par une glissière interne comme nous le verrons dans la rubrique suivante.
On note la présence d’une bande noire de 18 mm sur toute la périphérie de la vitre afin de dissimuler les montants du châssis.
Les coins arborent par ailleurs un biseau.

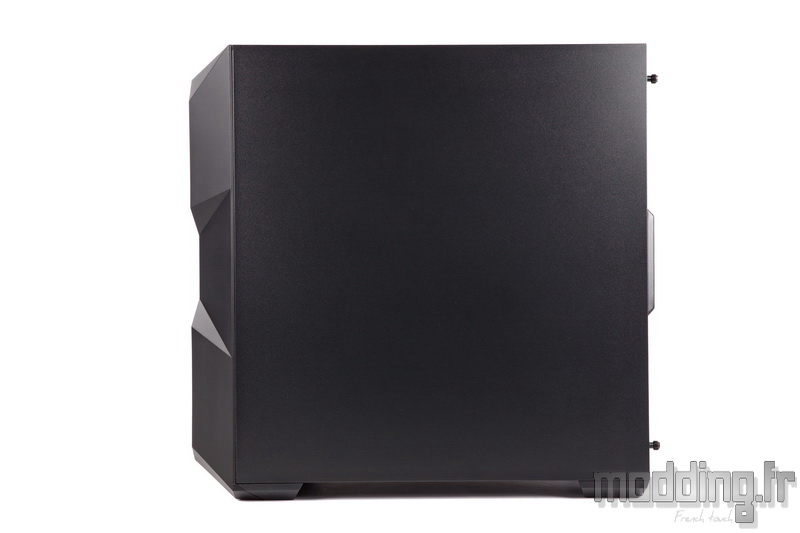

La porte controlatérale est entièrement en acier et totalement pleine.
Cooler Master n’a pas osé lacérer cette paroi métallique…

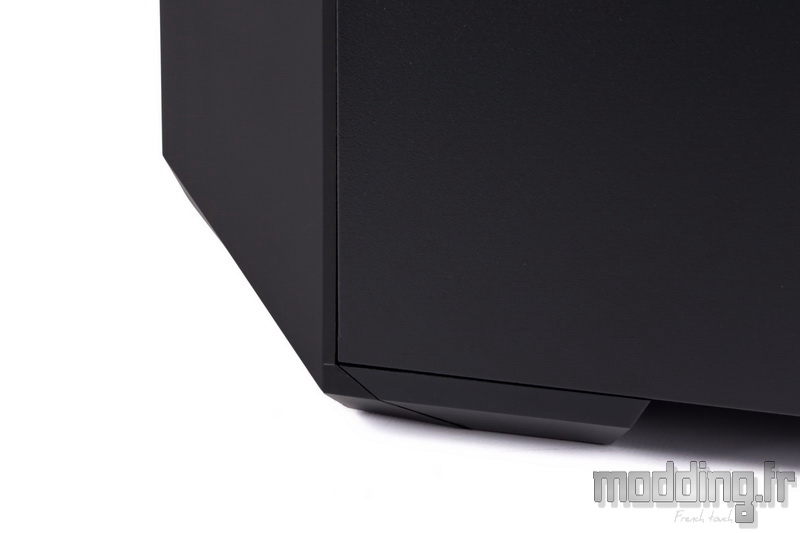

Tout comme le panneau en verre trempé, la porte controlatérale s’étend jusqu’à la structure de la façade et celles des pieds du boitier, ne laissant aucunement entrevoir le châssis.

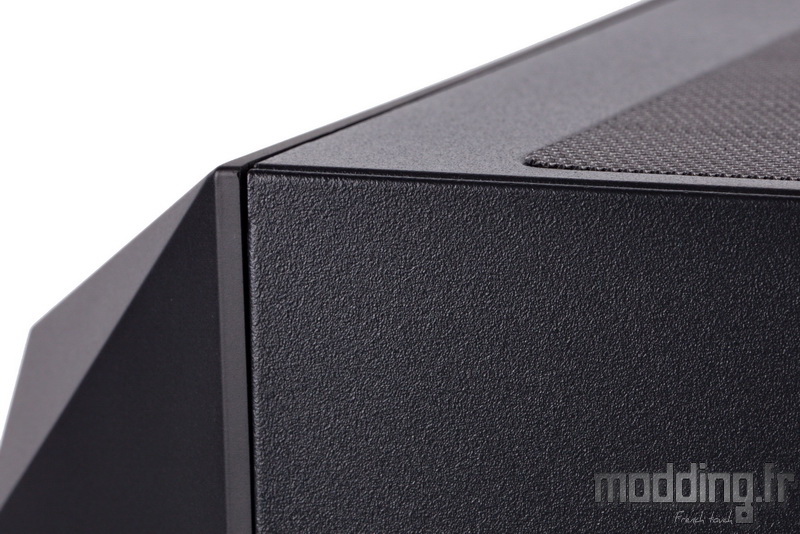

Tout comme au niveau du Top ne laissant paraitre que deux petits millimètres d’une paroi en acier repliée sur elle-même.

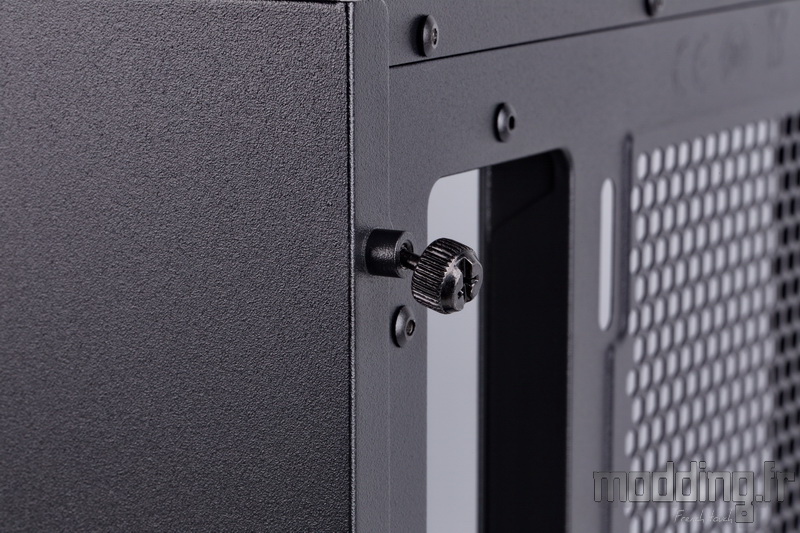

La fixation est plus classique avec deux vis à main disposées sur le montant arrière.
Elles demeurent solidaires de la structure métallique.

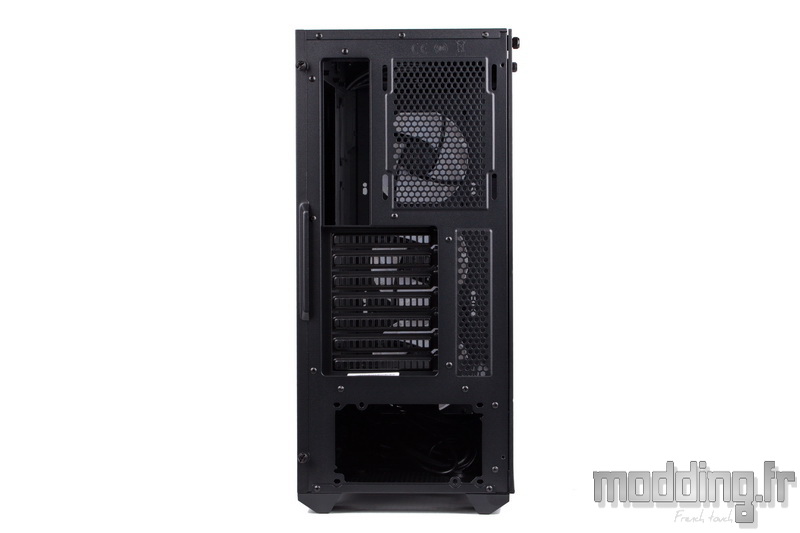

On retrouve, à l’arrière du MasterBox TD500 Mesh, une répartition standard des emplacements.

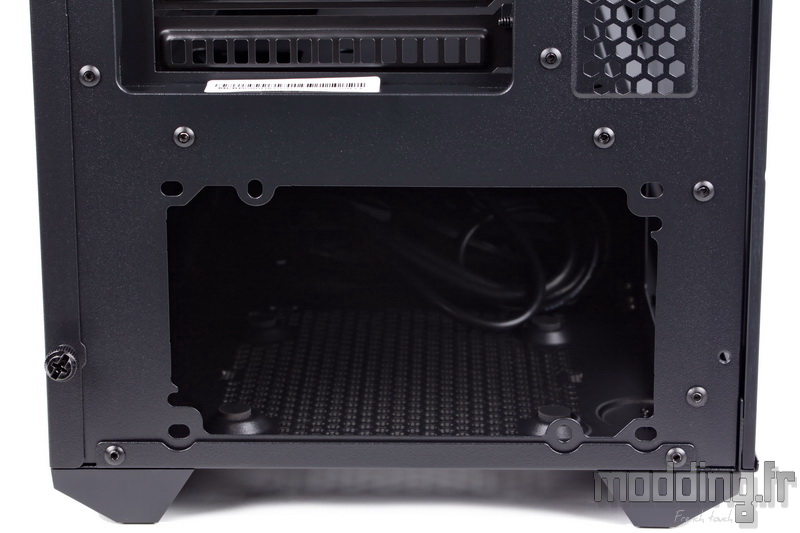

L’alimentation se positionne donc en partie basse.
Cependant, nous constatons l’absence d’un quelconque tiroir filtre accessible par cette partie du boitier.

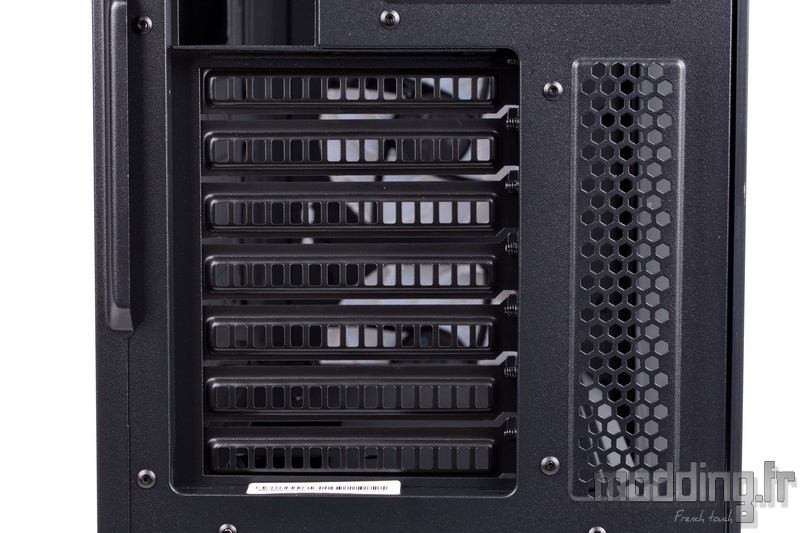

Au-dessus, nous avons 7 équerres PCI ajourées ainsi qu’une grille en nid d’abeilles mesurant 30 mm de large sur 140 mm de hauteur.

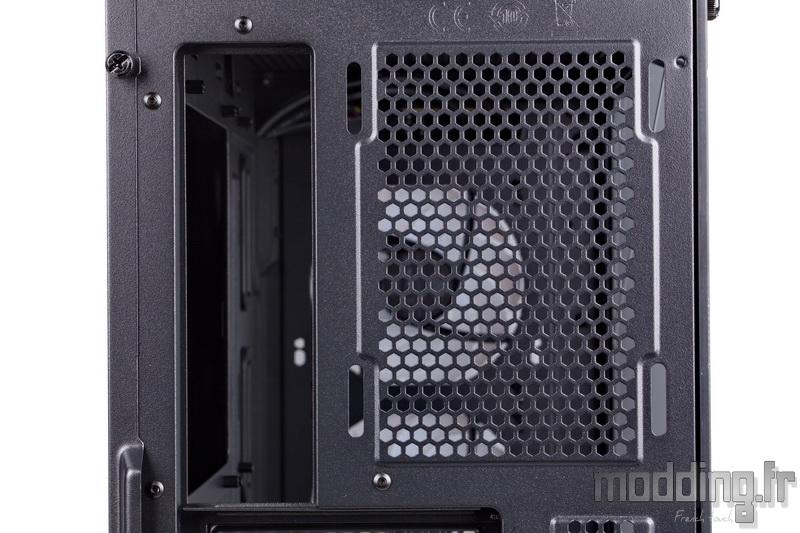

En haut, on retrouve l’emplacement de l’I/O Shield ainsi que celui d’un ventilateur en 120 mm.
Les points de fixation adoptent une forme oblongue afin de permettre un ajustement en hauteur sur 20 mm.

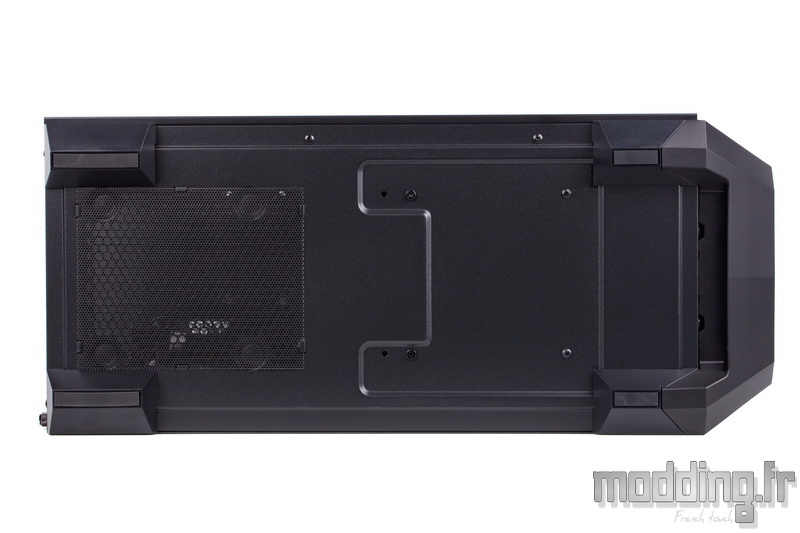

La base du MasterBox TD500 Mesh.
On découvre le simple filtre qui se positionne sur la grille en nid d’abeilles dédiée à l’emplacement de l’alimentation.

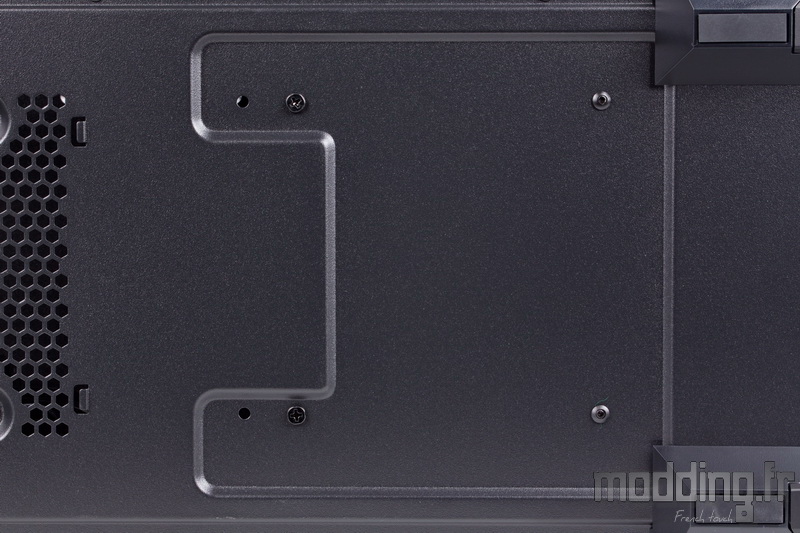

Dans la partie centrale, nous remarquons la présence de différents points de fixation correspondant à la cage HDD qui prend place sous le cache-alimentation.

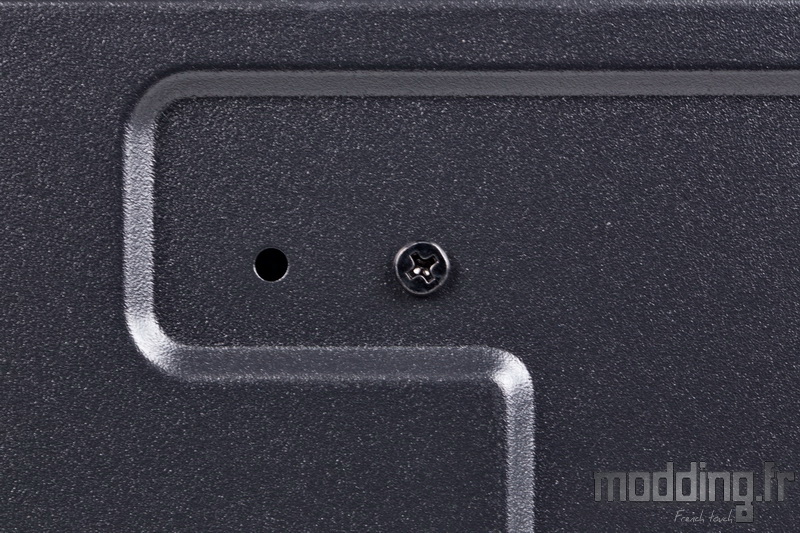

On note par ailleurs que les deux points de fixation les plus avancés sont occupés par des rivets. Cela signifie que la cage HDD n’est pas d’un seul tenant et que l’une de ses parois demeure fixe.
Par contre, la seconde paroi est fixée par deux vis.
A priori, on peut décaler cette paroi plus en arrière comme en témoigne le second point de fixation laissé libre. Cependant, on se pose la question de la présence de cet autre orifice, vu que la première paroi est rivetée au châssis ?
Nous voyons cela plus en détail dans les rubriques suivantes.

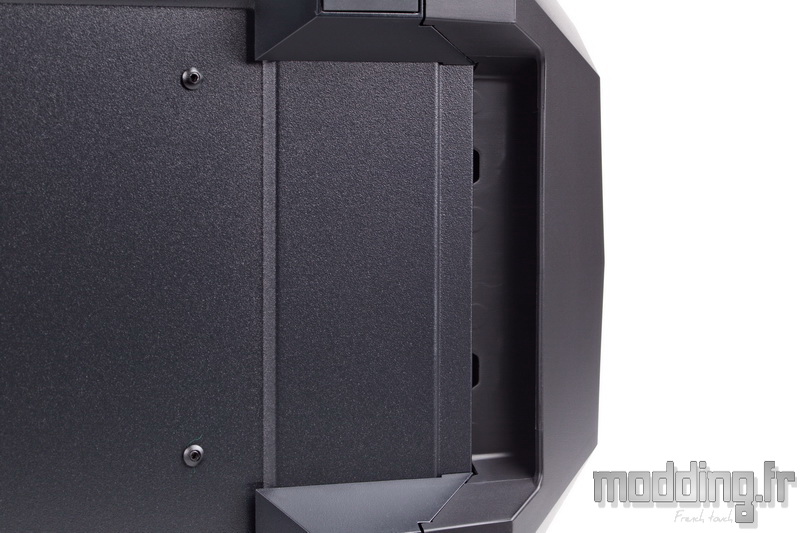

Le bord inférieur de la façade s’aligne sur la structure des pieds avant du boitier.
On note l’absence d’une quelconque ouverture permettant de laisser passer l’air sous cette façade. Ceci s’explique par l’absence de filtre directement positionné sur la ventilation avant du MasterBox TD500 Mesh.
Cette large encoche sert juste à nous faciliter la tâche lors de la désolidarisation de l’armature plastique par rapport au châssis.
Les 4 pieds sont indépendants les uns des autres.
Ils surélèvent le boitier de 22 mm.
Ils sont fixés à la base du châssis par une vis qui se dissimule sous le patin en caoutchouc.
Ces patins assurent le contact avec le sol et limitent la transmission des vibrations tout en scotchant le boitier sur ledit sol.

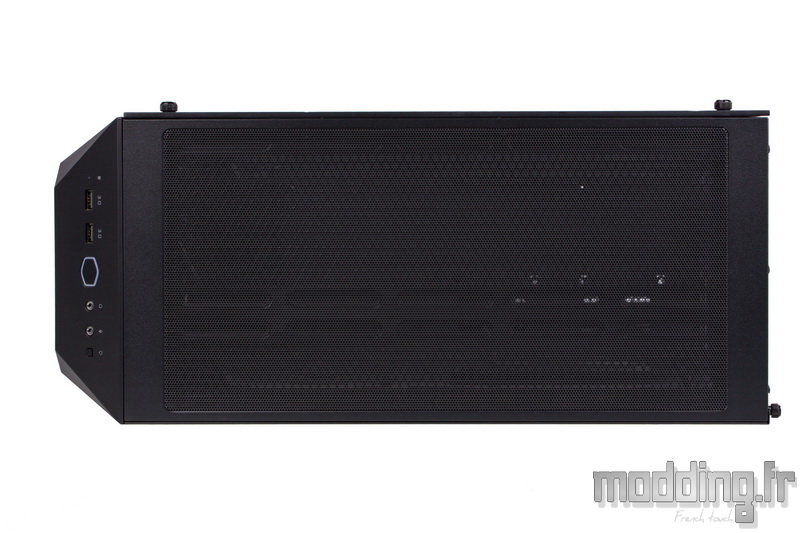

Le Top est largement occupé par un filtre.
Nous avons vu que le panneau des connectiques est pour le coup déporté sur le bord supérieur de la façade.

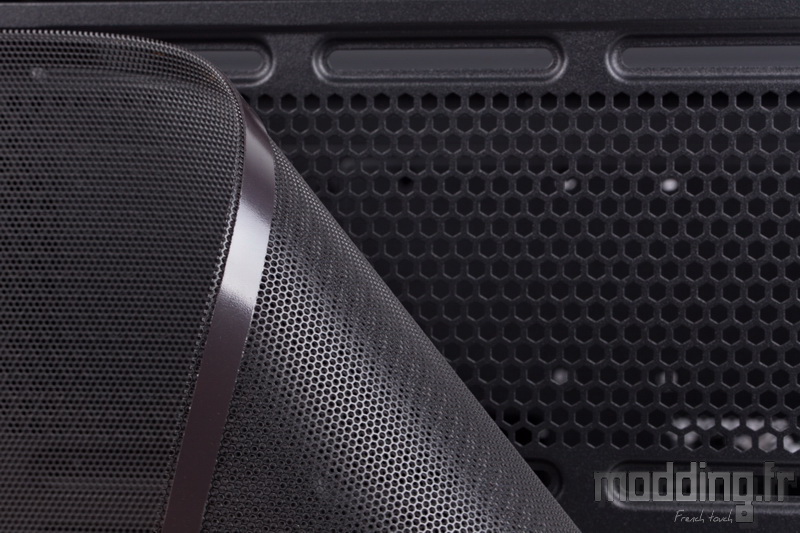

La structure du filtre est souple et dispose d’une bande magnétique placée sur toute sa périphérie assurant sa fixation sur la paroi en acier.

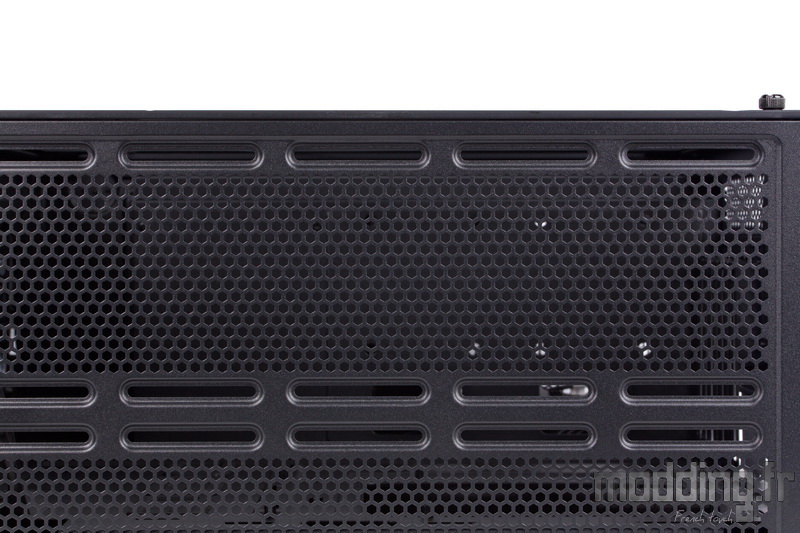

Le filtre couvre une large grille disposant d’un emplacement pour 3 ventilateurs en 120 mm ou 2 ventilateurs en 140 mm.
On note que cet emplacement se trouve largement décalé vers la porte principale afin de minimiser les conflits avec les composants de la carte mère.
Cet aspect optimise l’installation d’un radiateur doté d’une ventilation en 120 mm (taille maximale : 360). Cooler Master ne mentionne pas la possibilité d’installer un radiateur associé à une ventilation en 140 mm.
