Les caractéristiques :
Le carton qui enferme le MasterBox TD500 Mesh V2 se présente avec sa couleur d’origine sur laquelle Cooler Master a dessiné d’un trait noir le boitier vu de trois quarts afin d’apprécier le design de la façade ainsi que le prolongement des arêtes sur la porte vitrée.
On peut déjà jouer au jeu des 7 différences avec le premier opus rien qu’au niveau du dessin du boitier.
Le logo Cooler Master se positionne dans le coin en haut et à gauche tandis que le nom du modèle prend place à la verticale sur le bord du carton.
Sur le bord opposé, on peut lire : “Exquisitely Ruthless” que l’on peut traduire par Delicieusement Impitoyable.
Une pastille est disposée sur l’une des 2 icônes afin d’identifier le coloris de notre MasterBox TD500 Mesh V2.
Nous avons opté pour la version blanche après avoir analysé la version noire de la première génération.
Au dos du carton, le MasterBox TD500 Mesh V2 est affiché sous un angle de vue.
Les principales caractéristiques sont traduites en plusieurs langues, dont le français.
Les spécifications sont reportées sur le coté, sous la forme d’un tableau.
D’une façon classique, le MasterBox TD500 Mesh V2 est protégé des aléas du transport par deux épaisses cales en polystyrène (bien que des cales en mousse expansée devraient mieux absorber les chocs).
Aucune protection spécifique n’est associée au panneau en verre trempé si ce n’est un simple film adhésif apposé sur sa face externe.
Un emballage plastique met le boitier à l’abri de la poussière.
On note la présence d’une multitude de logos Cooler Master imprimés sur les petits rabats du carton.

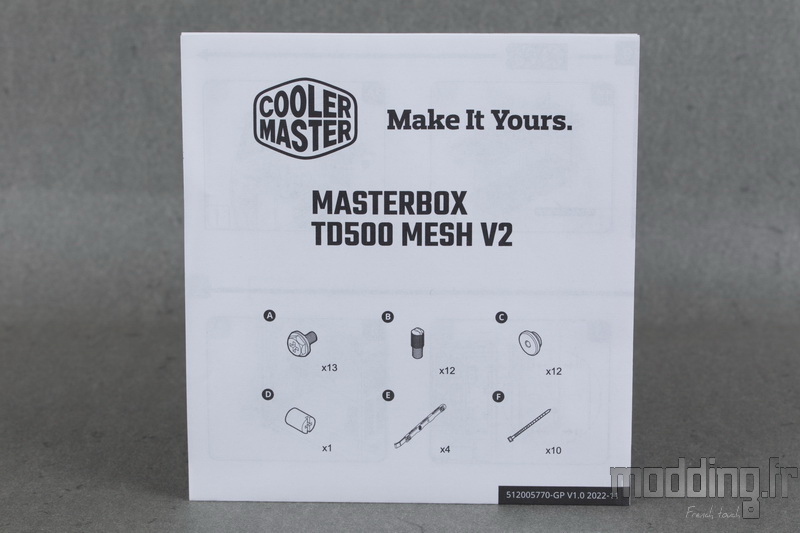

Le guide d’utilisation se présente sous la forme d’un dépliant.
Sur la première page, nous avons le contenu du bundle.

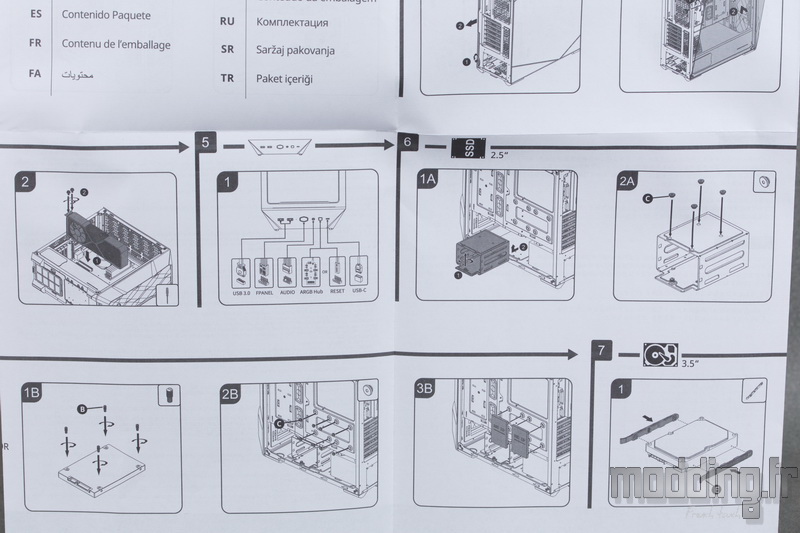

De nombreux schémas détaillent les différentes étapes de montage.
Ils sont assez explicites pour se passer d’une quelconque légende.
Le bundle prend place dans un sachet zippé.

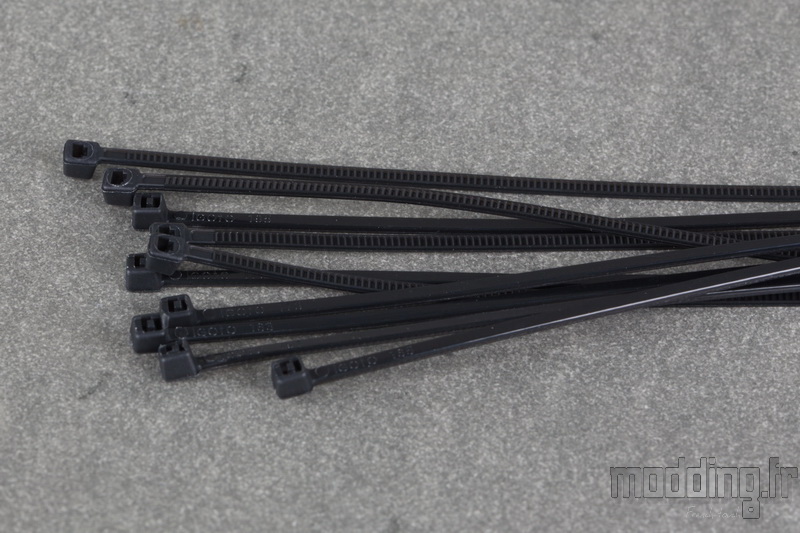

Nous disposons d’une dizaine de colliers Serflex afin de soigner le rangement des câbles dans les coulisses du boitier.
Douze rondelles en caoutchouc vont nous permettre d’installer les SSD au sein du châssis.
Nous détaillons cette étape dans la section “Montage”.

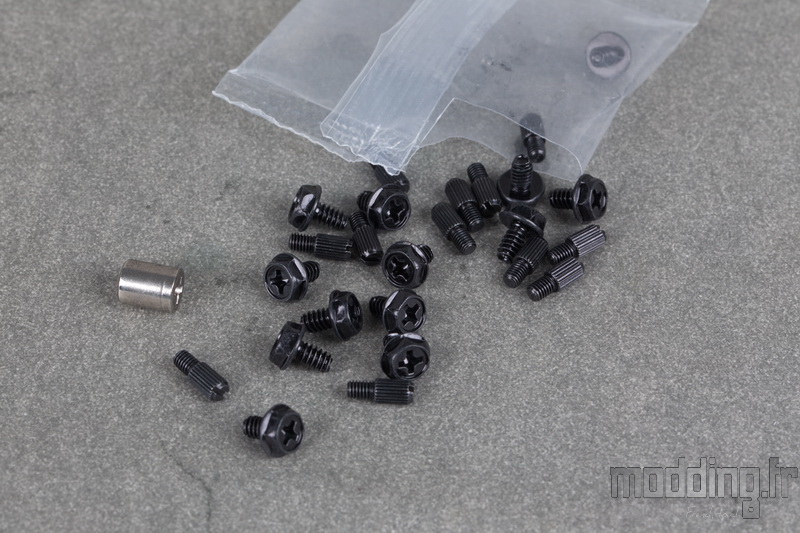

Un sachet serti contient l’ensemble de la visserie nécessaire au montage des divers composants de notre configuration.
On trouve un outil facilitant la mise en place des entretoises ou leur déplacement, car ces dernières sont préinstallées sur le plateau de la carte mère.
Nous avons 13 vis UNC-6.32 (à tête large) permettant de fixer la carte mère ainsi que le bloc d’alimentation ainsi que 12 vis M3 spécifiques au montage des SSD sur les rondelles en caoutchouc.
Dans le MasterBox TD500 Mesh premier du nom, la gestion du rétroéclairage des ventilateurs était confiée à un contrôleur ARGB externe.
Dans le MasterBox TD500 Mesh V2, Cooler Master propose un contrôleur ARGB interne sous la forme d’un PCB. Il est fixé sur la paroi du plateau de la carte mère et il sert aussi de HUB pour ventilateurs 3-pins (et non pas PWM).
Un autre changement est opéré au niveau de l’installation des disques durs 3.5″. Ce nouveau boitier ne dispose plus des tiroirs que l’on insère dans la cage HDD.

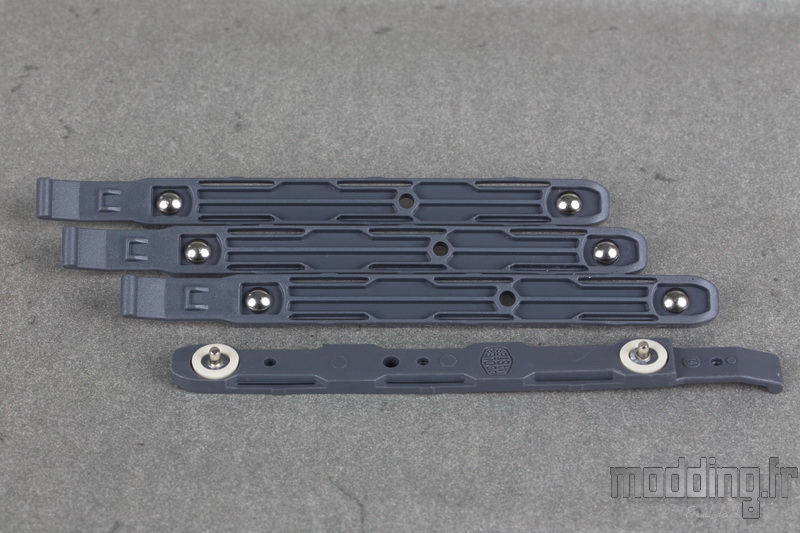

En effet, la marque propose maintenant ces simples rails que l’on fixe de part et d’autre du disque dur 3.5″. Ceci implique que la cage HDD ne peut accueillir que ce format d’unité de stockage par l’intermédiaire de ces rails.
Il est vrai qu’avec les nouvelles cartes mères, un bon nombre de SSD est maintenant vendu dans le format M2, s’installant directement sur la carte mère.
Nous verrons cependant qu’il demeure possible d’installer un SSD 2.5″ sur la partie supérieure de cette cage.
Les spécifications :
| Serie |
MasterBox |
| Matériau |
Acier, Plastique |
| Façade |
Mesh |
| Couleur extérieure |
Noir (ou blanc) |
| Couleur intérieure |
Noir (ou blanc) |
| Porte vitrée |
Oui (verre trempé 4 mm / 475 x 430 mm) |
| Dimensions (L x P x H) |
210 x 499 x 500 mm |
| Poids |
7.5 kg |
| Taille maximum de la carte graphique |
410 mm |
| Hauteur maximale ventirad |
165 mm |
| Profondeur maximale alimentation |
170 mm (200 mm maximum) |
| Format(s) |
E-ATX (305 x 277 mm), ATX, Micro ATX, mini ITX |
| Port d’extension |
7 |
| Baie 3.5’’ |
2 |
| Baie 2.5’’ |
3 |
| Baie 5.25’’ |
0 |
| Fixation sans outils |
Oui |
| Nombre de ventilateurs fournis |
3 (aRGB) |
| Ventilateurs fournis |
3 x 120 avant |
| Emplacements ventilateurs |
Arrière : 1 x 120
Avant : 3 x 120 ou 2 x 140
Top : 3 x 120 ou 2 x 140 |
| Emplacements radiateurs |
Arrière : 120
Avant : 280 ou 360
Top : 280 ou 360 |
| Filtre anti-poussière |
Oui |
| Connexions entrées / sorties |
2 x USB 3.2 Gen 1
1 x USB 3.2 Gen 2 type C
1 x Audio |
