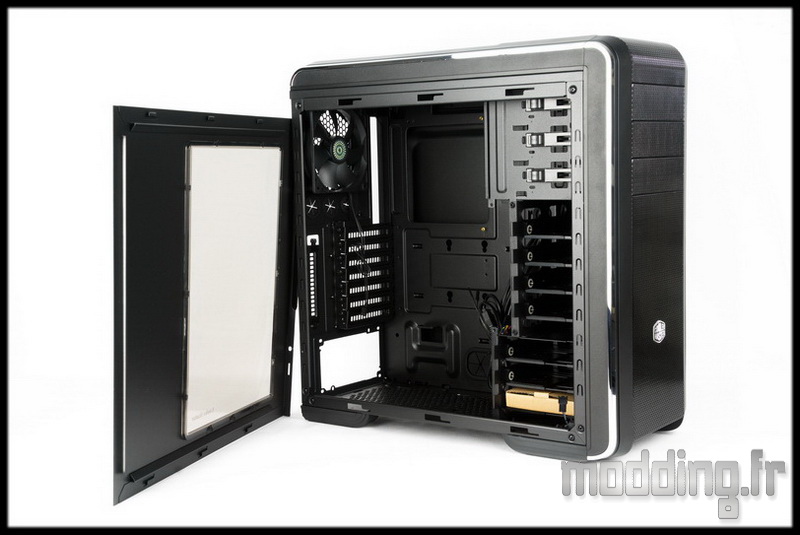

L’intérieur :
L’intérieur accueille la même couleur que l’extérieur : noir.
Les portes disposent d’ergots, en en haut et en bas, permettant d’assurer leur fixation sur le châssis.

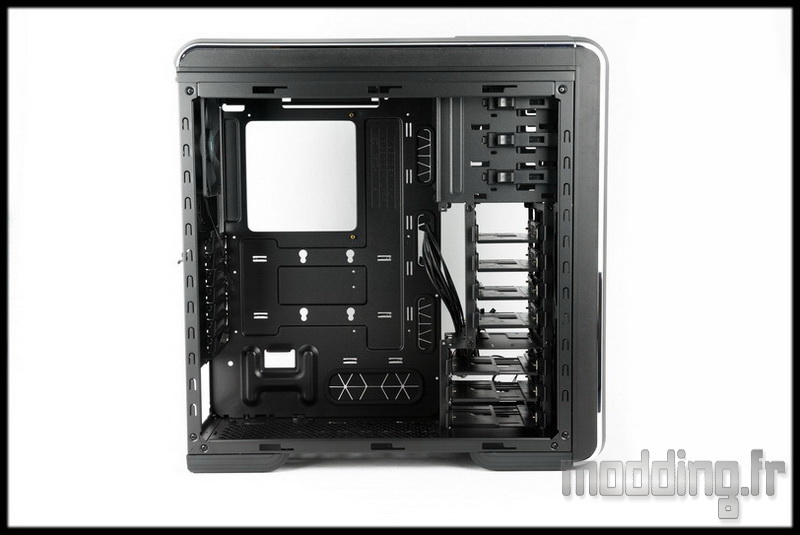

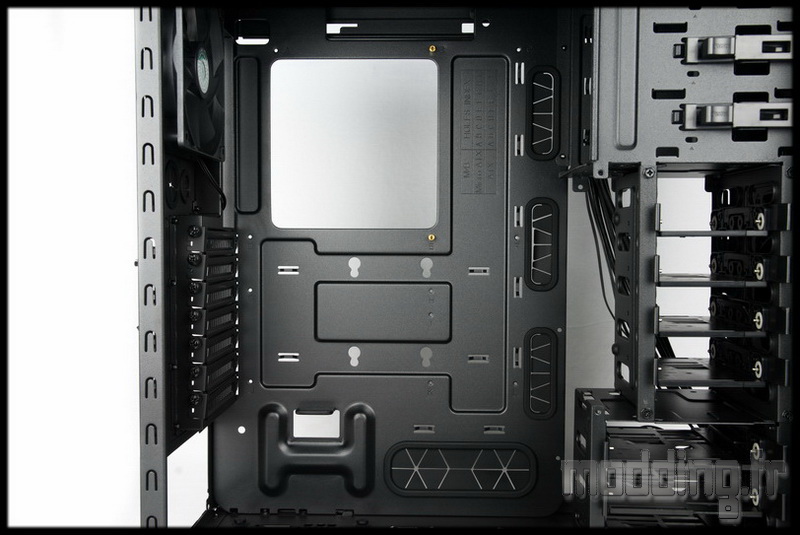

L’aménagement est classique : 2/3 – 1/3.
Le plateau de la carte mère est pourvu de plusieurs petites ouvertures munies de grommet en caoutchouc, hormis celles du haut.
Une grande ouverture permet d’accéder au dos de la carte mère.

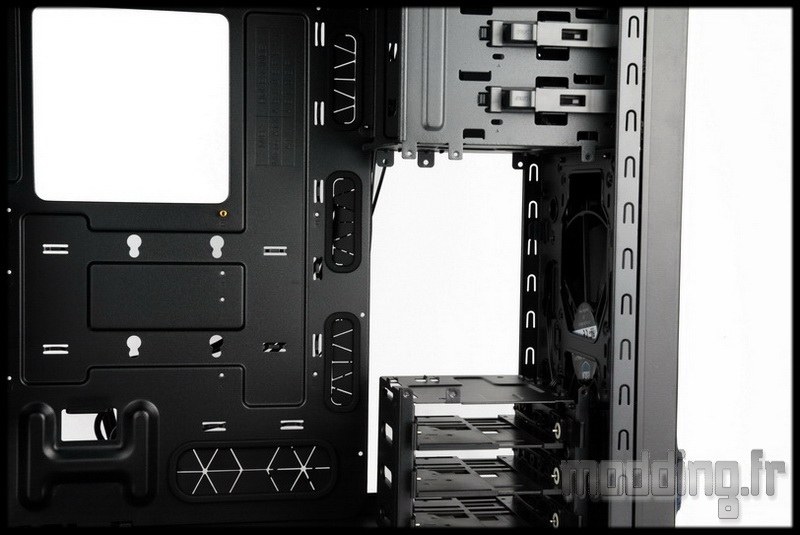

Le passage du câble CPU est assez large pour ne pas avoir à le faire passer avant de mettre en place la carte mère.

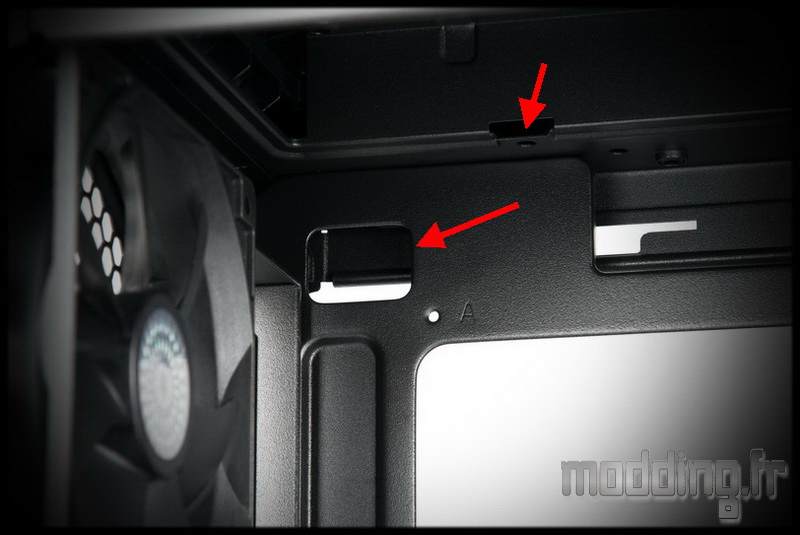

On aperçoit pas loin de ce passage, ce petit trou dans le top du châssis. Ils sont 4 en fait et permettent de fixer un ventilateur en 200 mm.
Cooler master parle de trois ventilateurs 200 mm sur le carton, le troisième emplacement n’est en fait disponible que dans la version sans vitre.

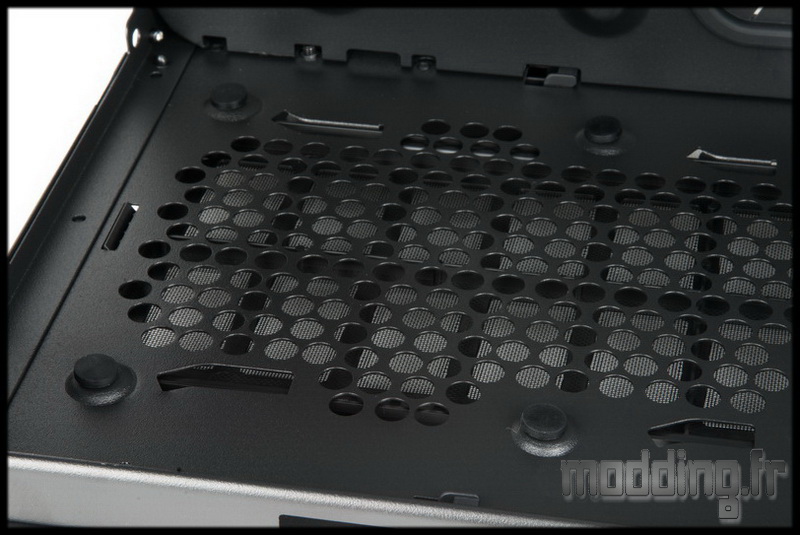

L’alimentation reposera sur 4 petits plots en caoutchouc.

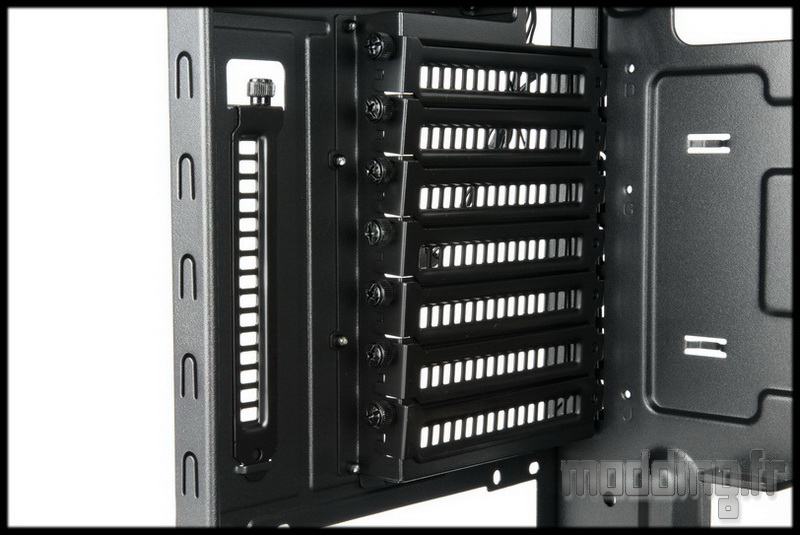

Les équerres PCI ajourées sont fixées à l’aide de vis à main.

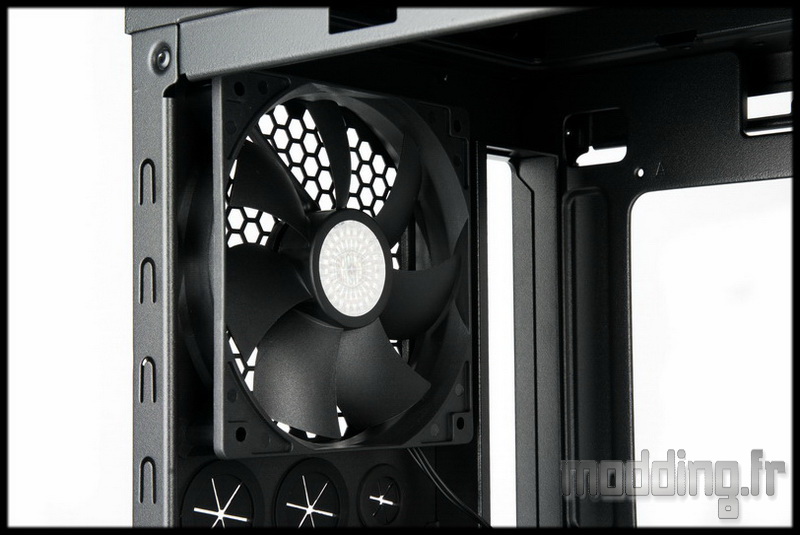

Un ventilateur en 120 mm trouve sa place sur l’emplacement arrière.

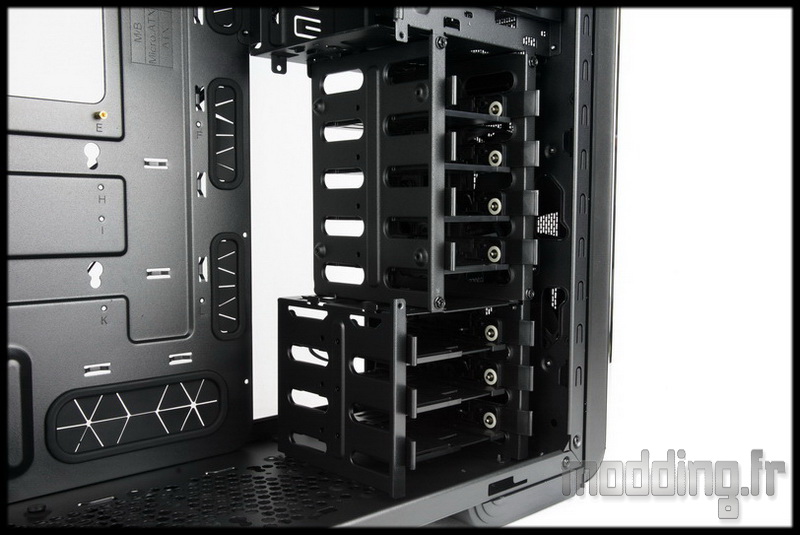

Du coté des unités de stockage, le CM690 III est doté de deux cages HDD. Une contenant 3 emplacements et l’autre 4.
Sur la cage du haut, on a la possibilité de fixer un ventilateur en 120 mm.

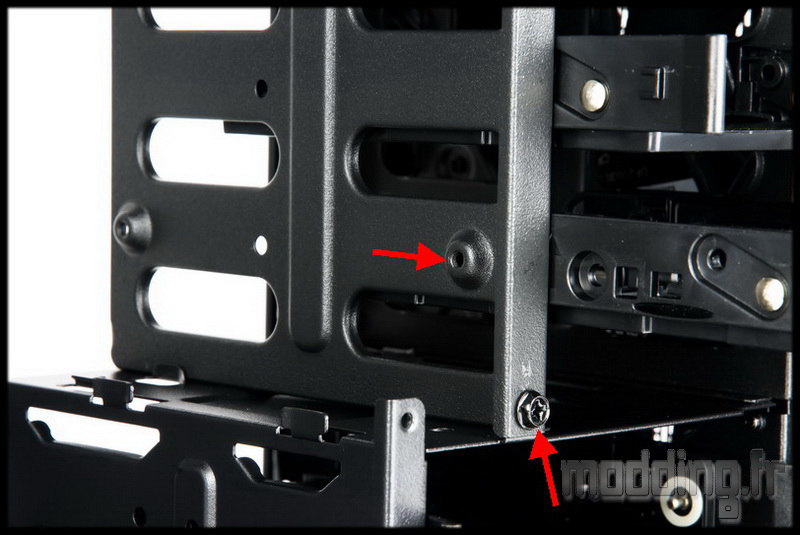

De plus on note la présence de vis classiques evoquant la modularité des cages.
La cage du bas permet d’accueillir des unités de stockage 3.5″ (et par conséquent 2.5″, qui peut le plus, peut le moins…).

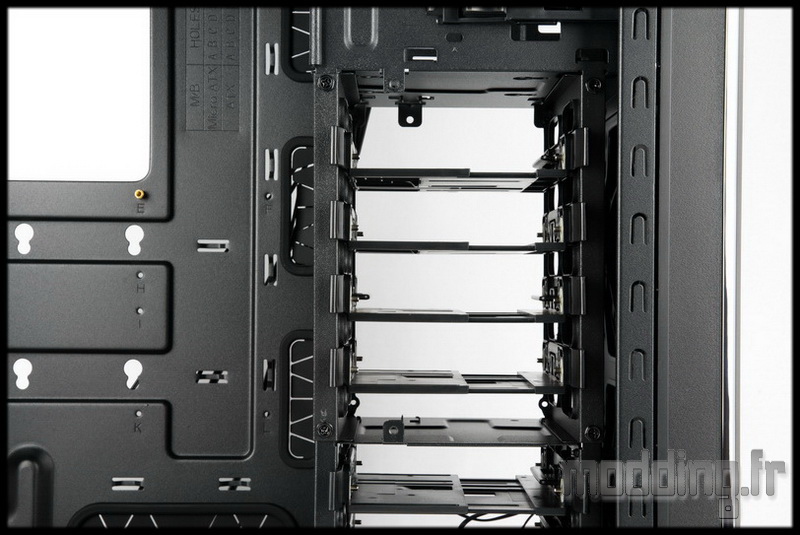

La cage du haut accueille des unités de stockage 2.5″ mais pas exclusivement….

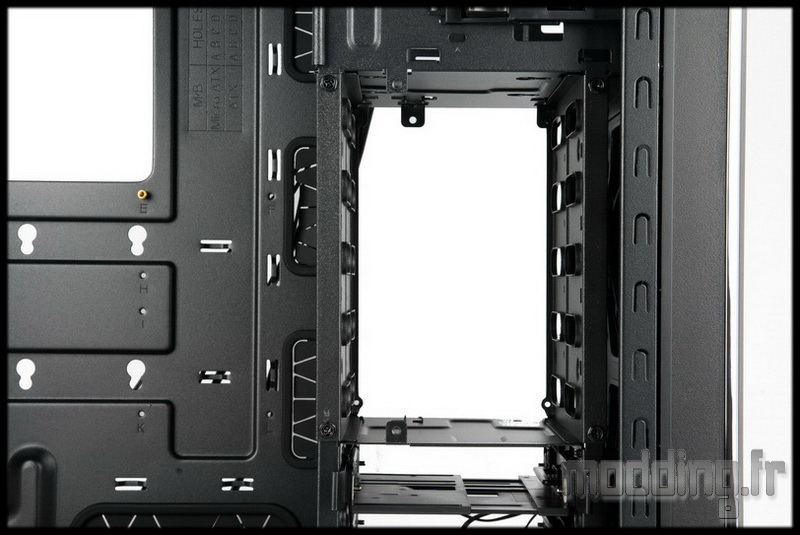

En retirant les vis, nous pouvons alors décaler la paroi de la cage et agrandir celle-ci!
Du coup on passe sur du 3.5″!!! et les paniers alors????
Ils font comme la cage! ils adoptent la taille 3.5″!!!

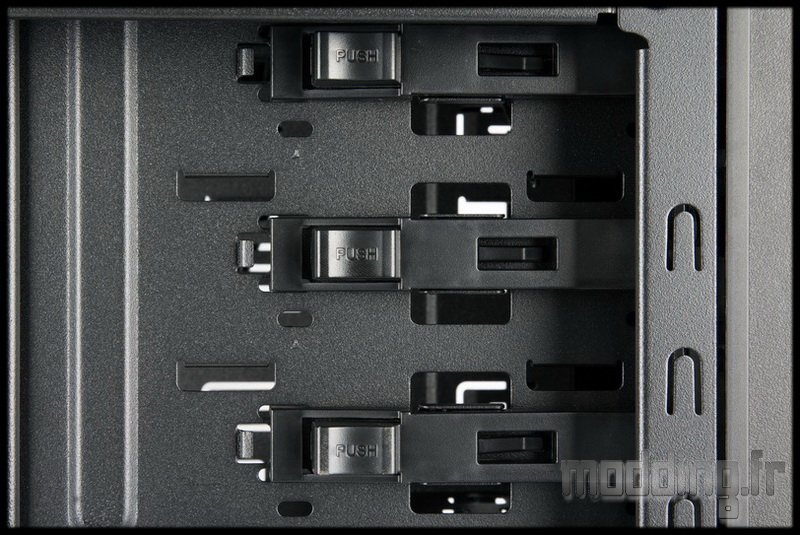

La baie 5.25″ contient 3 emplacements et elle est munie d’un système de fixation sans outil automatique.

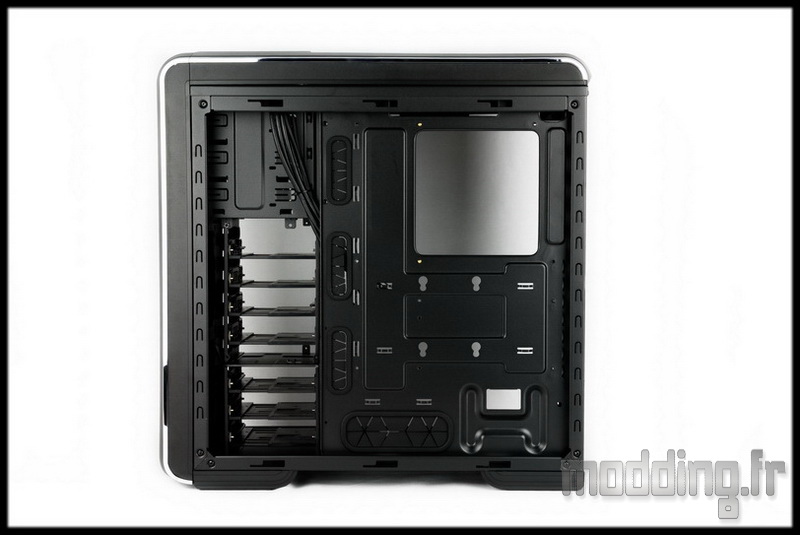

Nous retournons le châssis pour découvrir les coulisses du CM690 III.

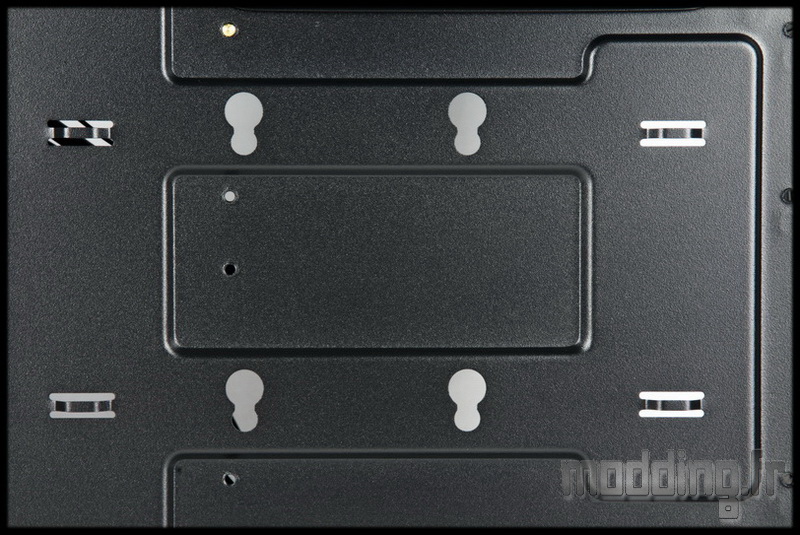

Le plateau de la carte mère est doté de plusieurs points d’ancrage, et d’un emplacement pour SSD.

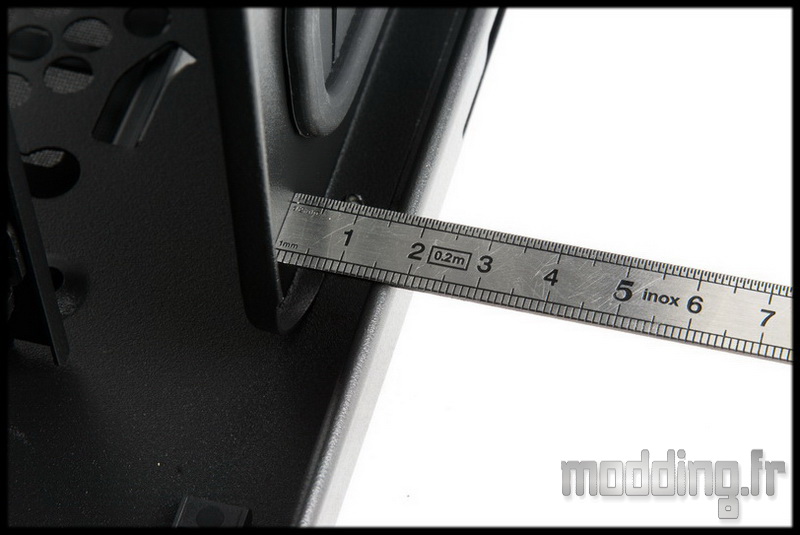

15 mm entre le plateau et la porte latérale… du moins au niveau du bas de la porte! un peu plus il faut compter sur la forme de la porte latérale pour rajouter quelques millimètres d’espace pour un rangement plus aisé des câbles.

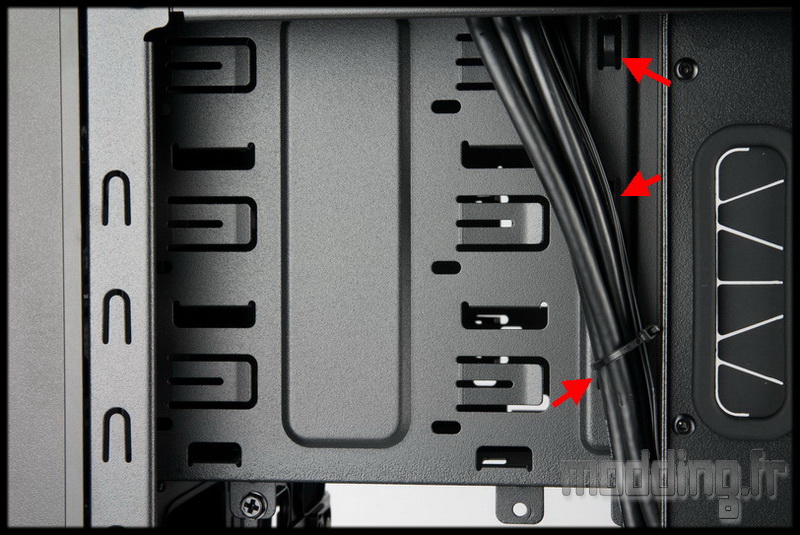

Au niveau de la baie 5.25″, on a un système de fixation par vis classique. De plus on y trouve 3 points d’ancrage facilitant le rangement des câbles issus du panneau avant.

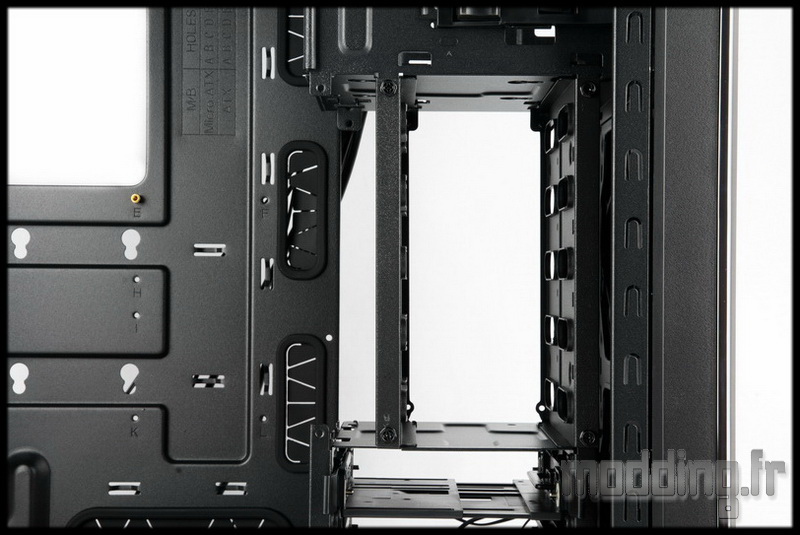

Tout comme on peut agrandir la cage HDD du milieu on peut aussi carrément la retirer, laissant ainsi une grande place pour la carte graphique : jusqu’à 423 mm.
La cage du bas n’est pas réglable en largeur mais elle a aussi sa petite astuce!

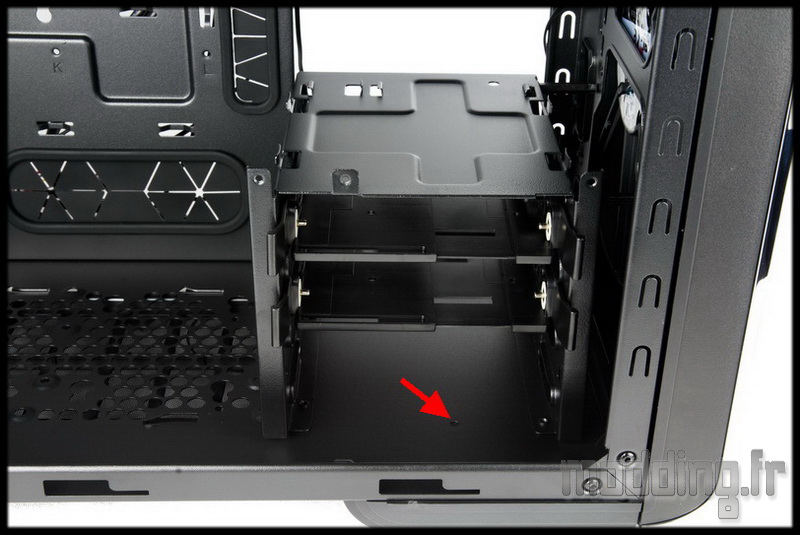

Sur le bas du châssis nous avons quelques trous supplémentaires….

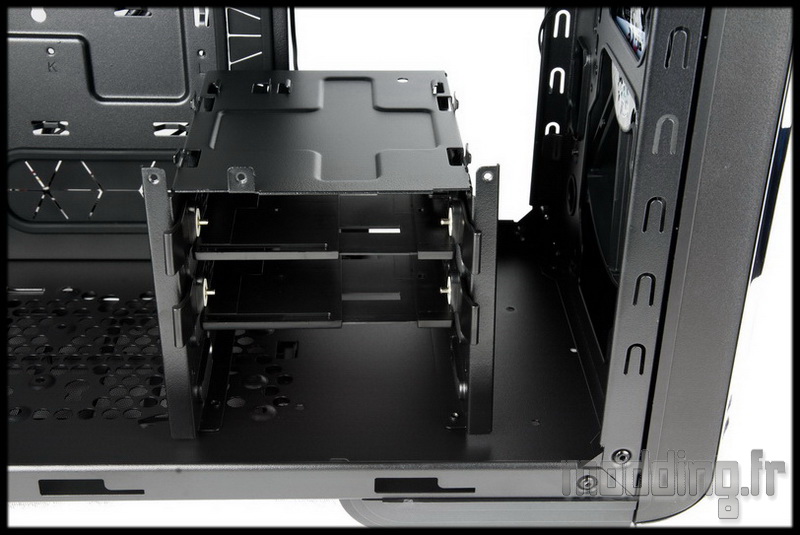

On peut alors décaler plus en arrière la cage HDD permettant de mettre en place un radiateur de watercooling sur le devant sans être gêné par la cage!!!
Une modularité exemplaire! nous avons ainsi un espace d’un peu plus de 60 mm.
