L’extérieur :
Le CM690 III est un boitier moyen tour. Il mesure 230 mm par 502 mm pour une hauteur de 507 mm.
Son poids à vide est de 8.7 kg.
La couleur qui occupe 99% de la surface est le noir.

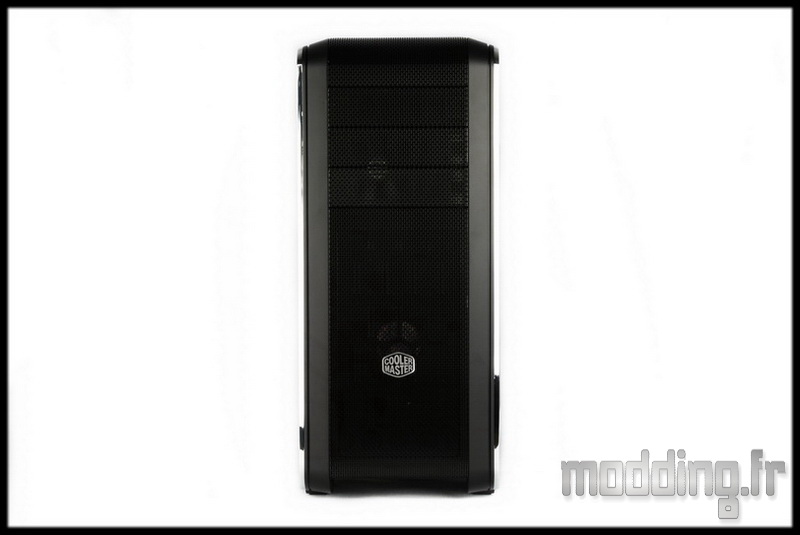

La façade est composée en majeur partie d’une grille Mesh noire.
De part et d’autre, nous avons des montants en plastique.

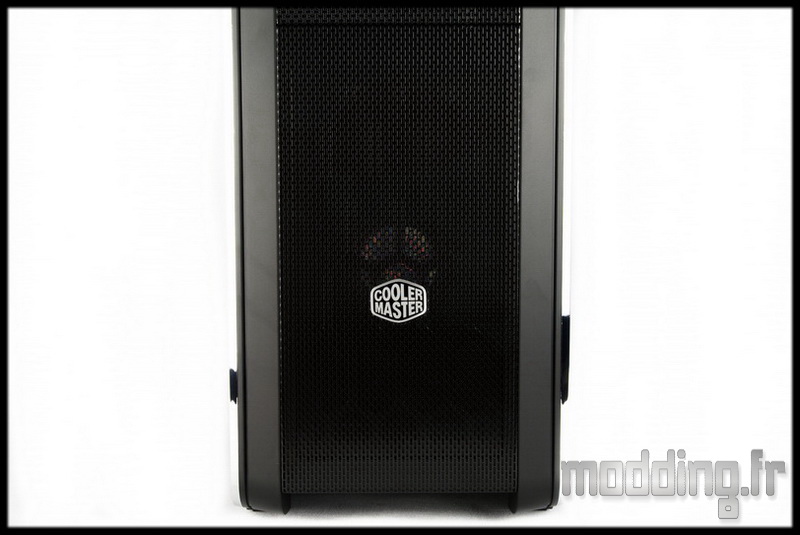

Sur la partie basse, la grille Mesh permet d’alimenter en air le ventilateur qui se trouve derrière.
Le logo Cooler master prend place à ce niveau.

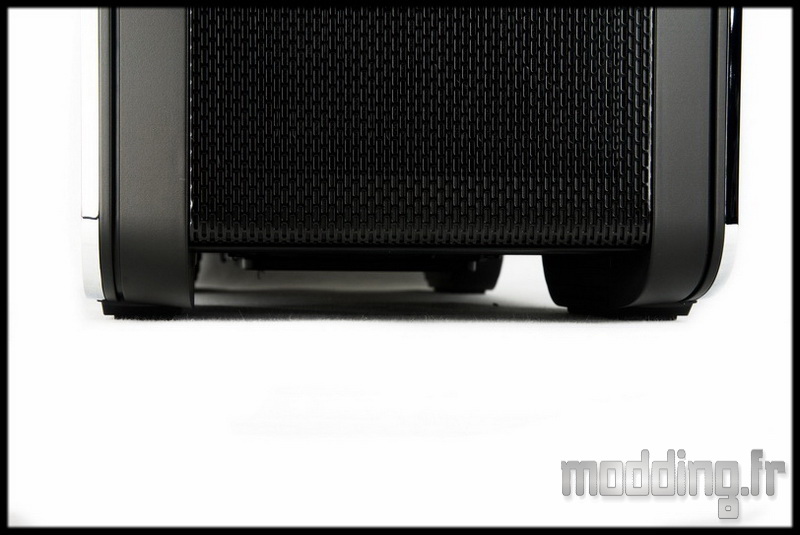

Le CM690 III campe sur 4 larges pieds qui rehaussent ainsi le boitier de 25 mm.
De larges pieds adoptant un design original.

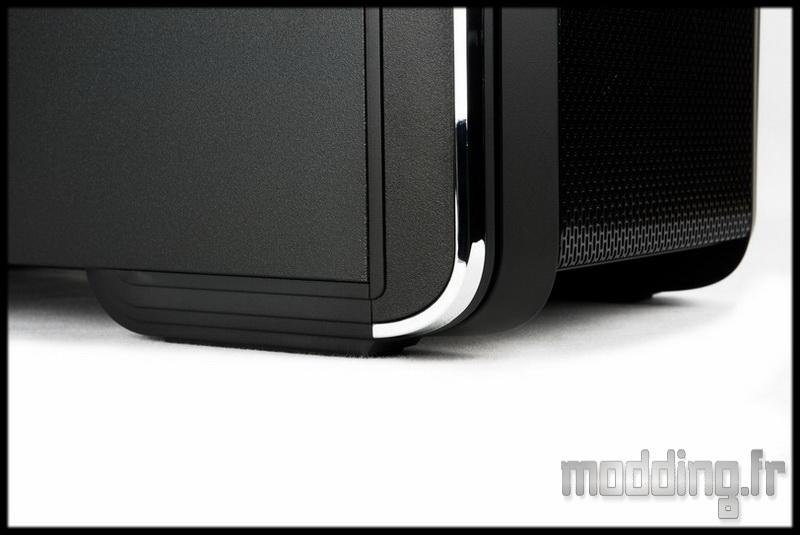

De plus on peut voir que les montants plastiques de la façade intègrent un profil chromé prenant naissance au niveau des pieds…
…. et parcourant toute la hauteur du boitier.

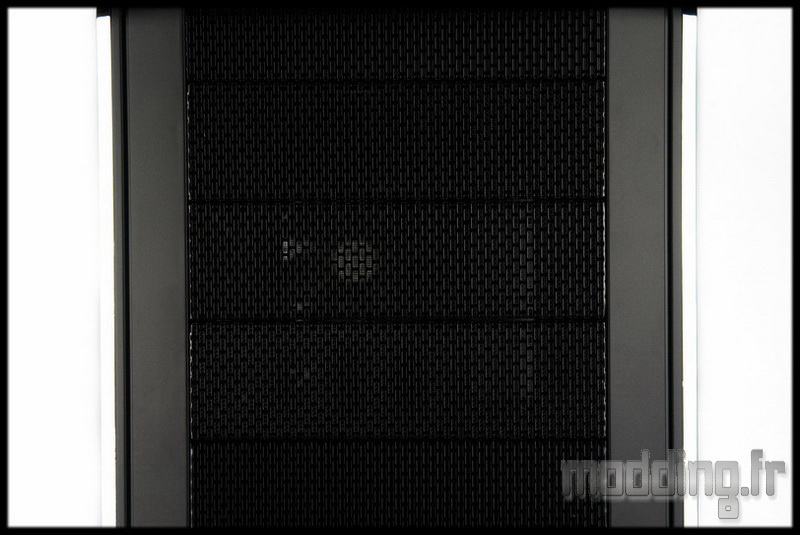

En haut de cette façade, nous avons trois caches de la baie 5.25″ qui utilisent la même grille Mesh.
Cela donne une harmonie à l’ensemble, cependant cela restreint la mise en place de système d’ouverture extérieure de ces caches.

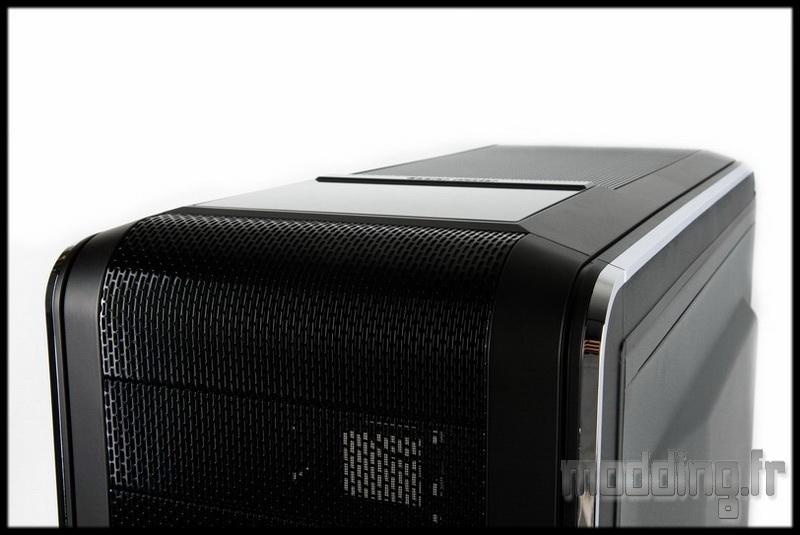

Avant de laisser place au top du boitier, la façade finit sa course par une belle courbe, la grille Mesh accompagnant le mouvement.
On se rend compte, sur cette photo, que la grille Mesh est constitué de trous rectangulaires.
Les profils chromés continuent leur course sur tout le dessus du CM690 III.

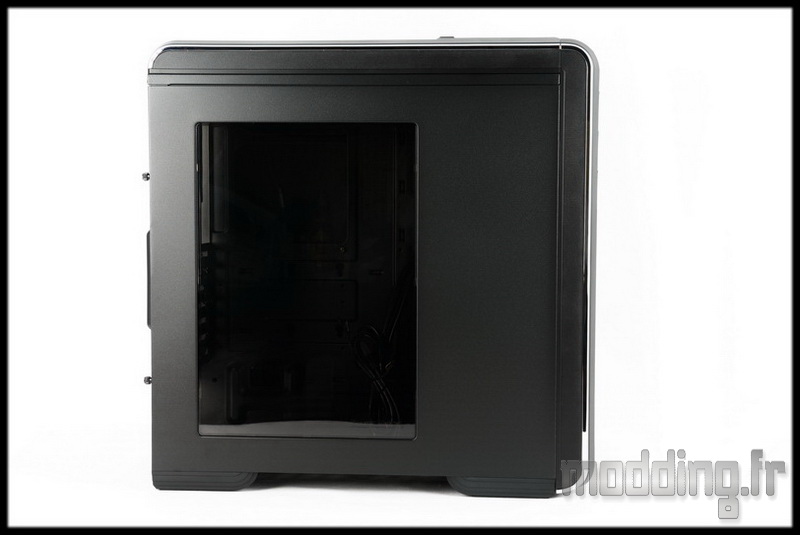

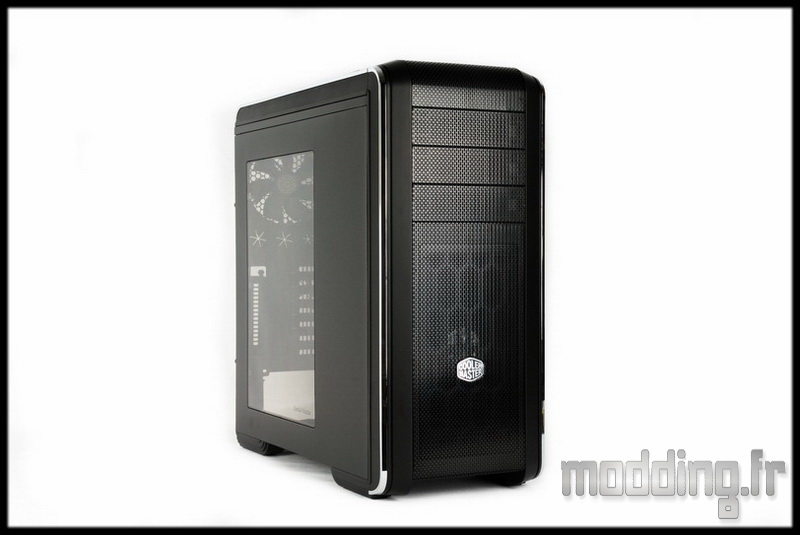

Le boitier existe en version porte pleine ou comme ici en version porte vitrée. On a même une version noir et vert.
Une vitre qui donne une bonne vue sur l’ensemble de la config tout en descendant bien bas sur l’alimentation mais en dissimulant les baies.

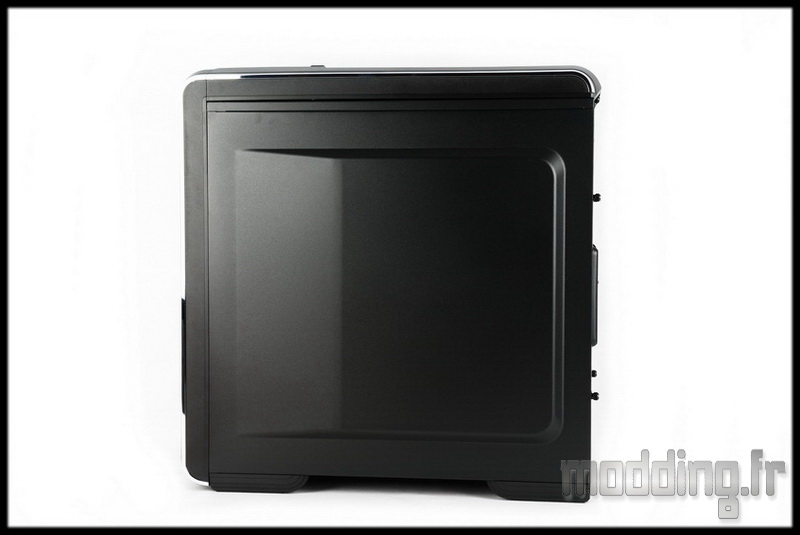

Une fois n’est pas coutume, on a quelque chose à dire sur la porte latérale opposée…
Elle est pleine …

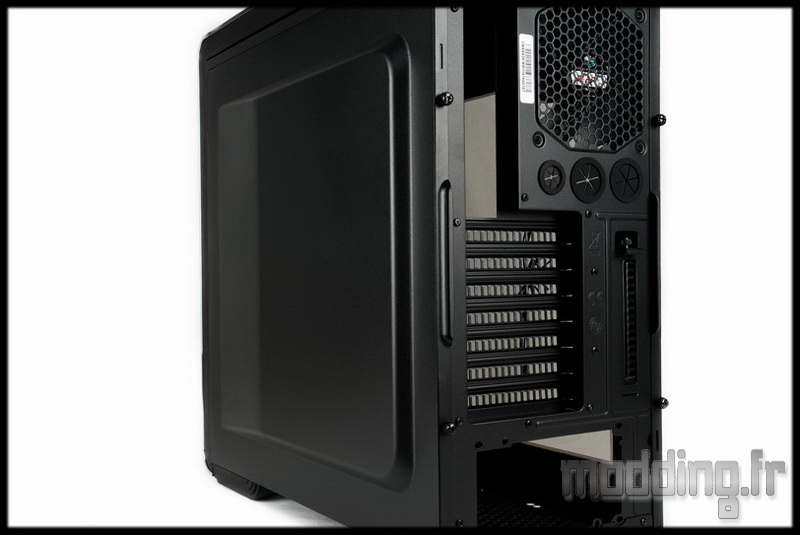

…. et surtout, elle intègre une forme particulière permettant d’augmenter l’espace derrière le plateau de la carte mère.

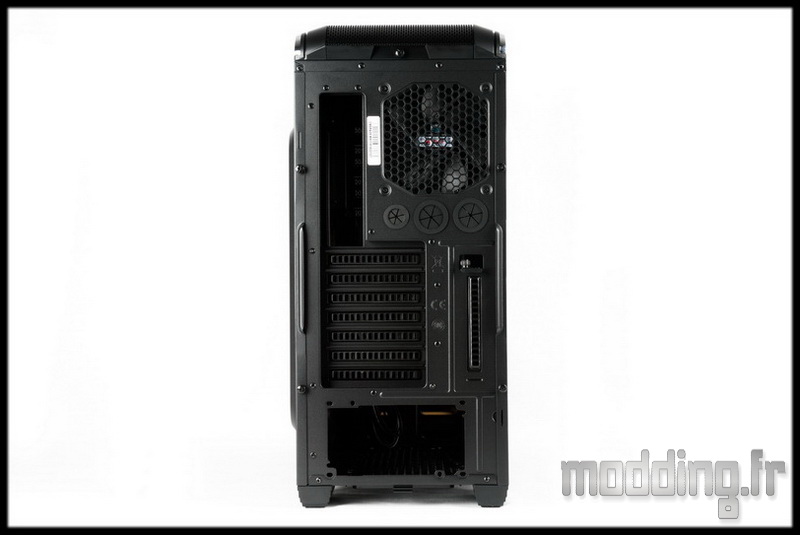

On en profite pour arriver sur l’arrière du boitier avec une disposition commune à la majorité des boîtiers.

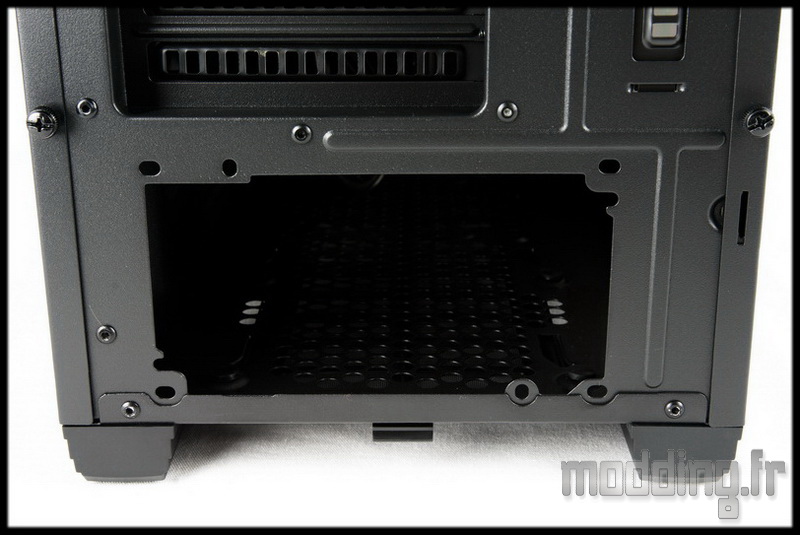

L’emplacement de l’alimentation en partie basse.

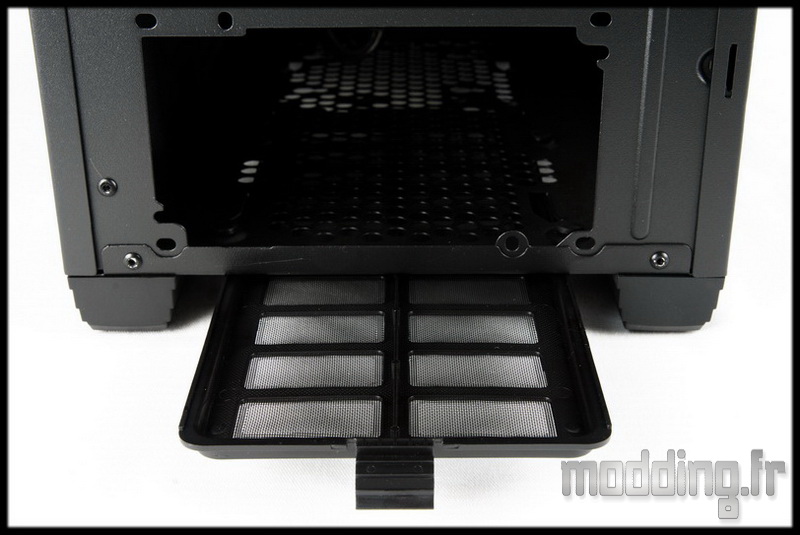

Avec son tiroir filtre accessible juste en dessous par une petite languette.

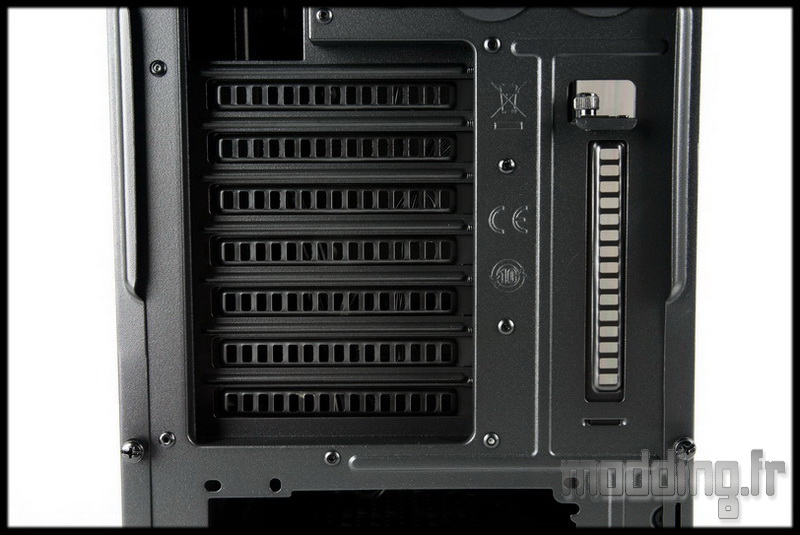

Au dessus, on retrouve les 7 slots d’extensions plus un autre en position verticale.

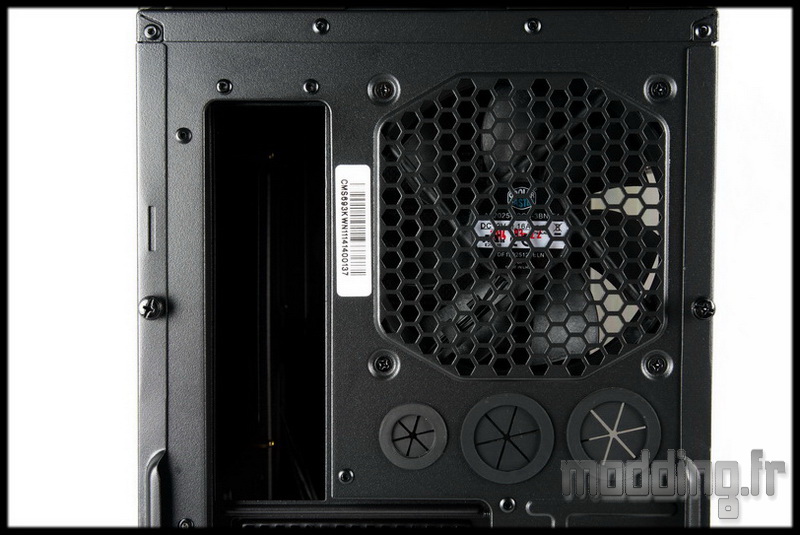

Au coté de l’emplacement I/O Shield, nous avons trois passes tuyaux munis de grommets en caoutchouc et un emplacement pour ventilateur en 120 mm.

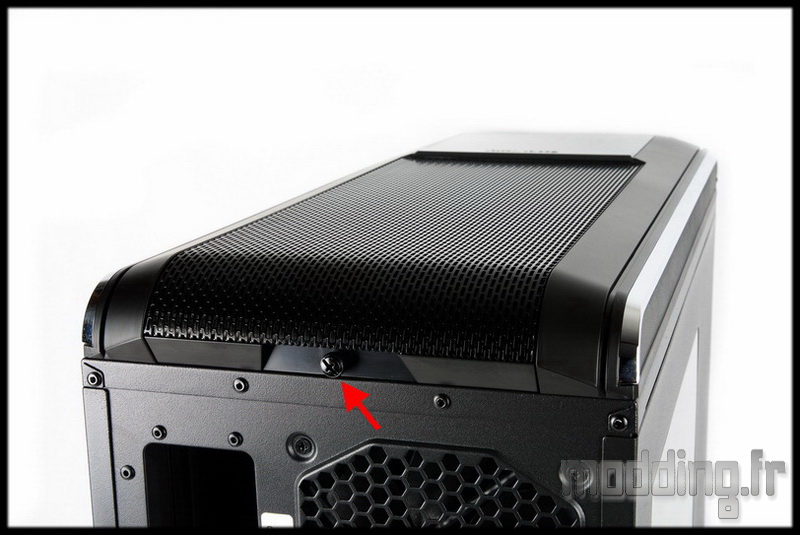

Juste au dessus nous avons cette vis à main qui nous permet de retirer une partie du top du boitier.

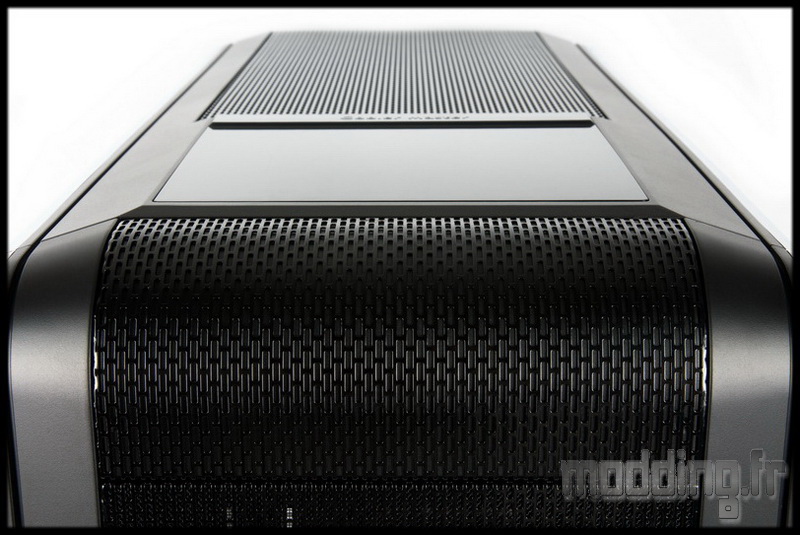

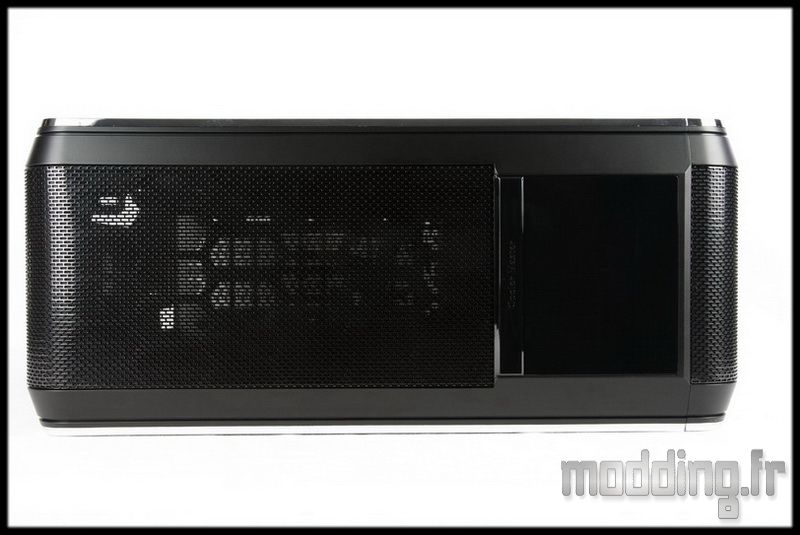

Ce qui nous fait justement arriver à cette partie supérieure du CM690 III.
Les deux tiers sont occupés par une grille Mesh du même design que celle de la façade.
Le dernier tiers est occupé par une plaque acrylique noire fumée signée Cooler Master.

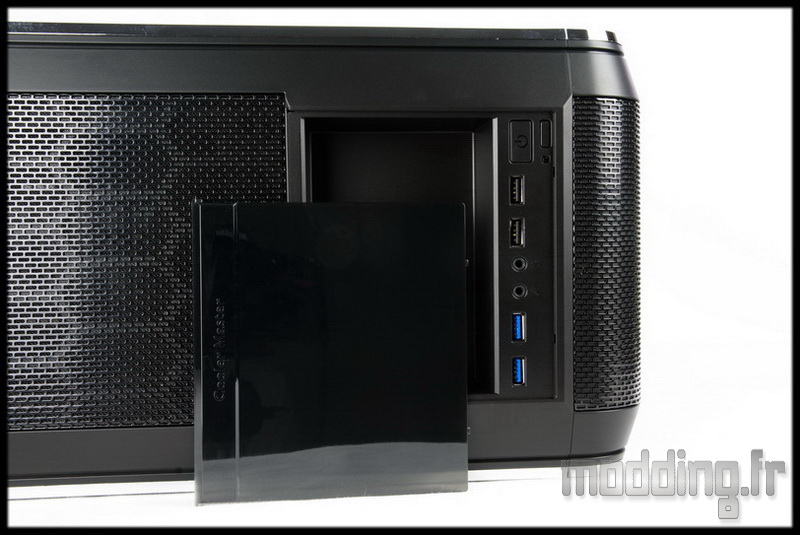

Pas de charnière ou système d’ouverture sur ressort… elle se glisse vers l’arrière et dissimule…
…. un simple “vide poches”!
Ce n’est plus le logement Hot Swap du CM690 premier du nom… On pourra laisser traîner plusieurs clé USB!

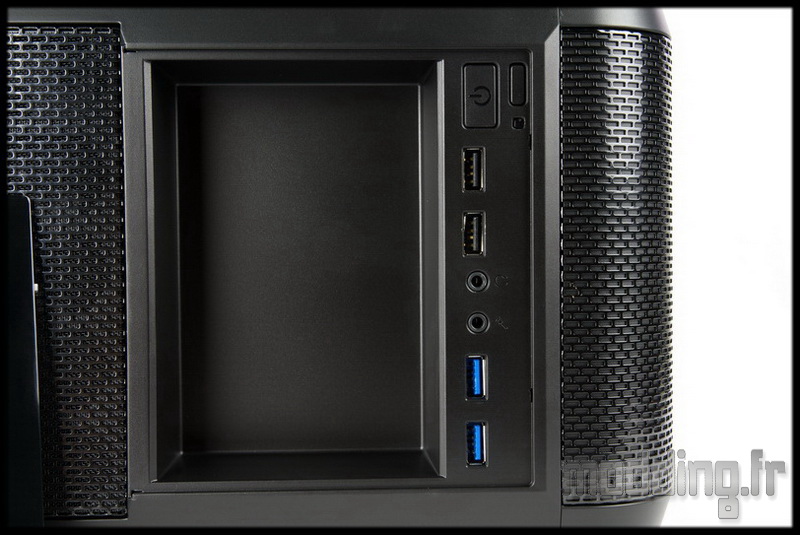

Elle dissimule aussi le panneau avant qui est constitué de haut en bas :
- Bouton Power intégrant la Led Power
- Bouton Reset
- Led activité
- 2 ports USB 2.0
- Prise casque
- Prise micro
- 2 ports USB 3.0

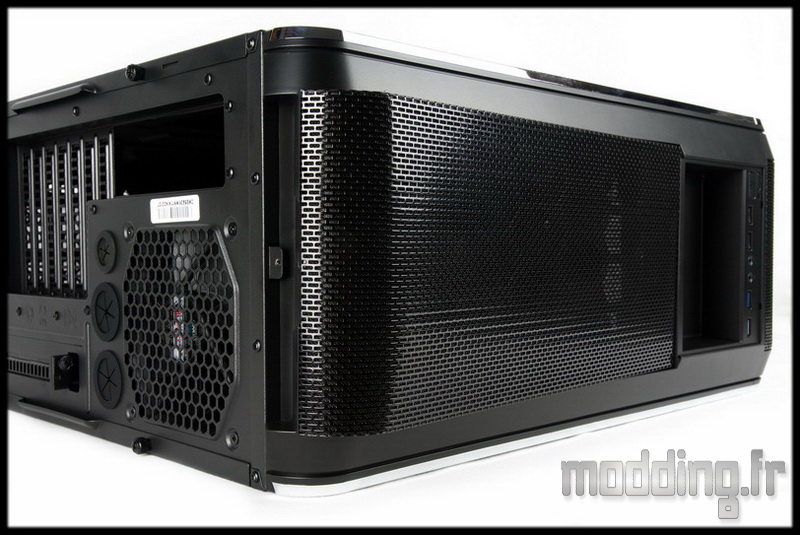

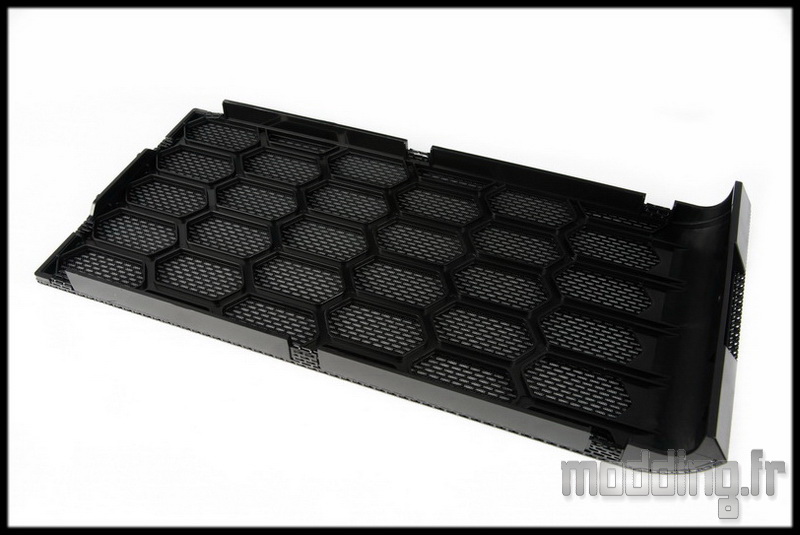

On revient sur la fameuse vis à main qui, une fois retirée, permet de libérer la grille Mesh du top.
C’est là que l’on découvre deux emplacements pour ventilateurs en 120 ou en 140 mm.
La grille est filtrée.

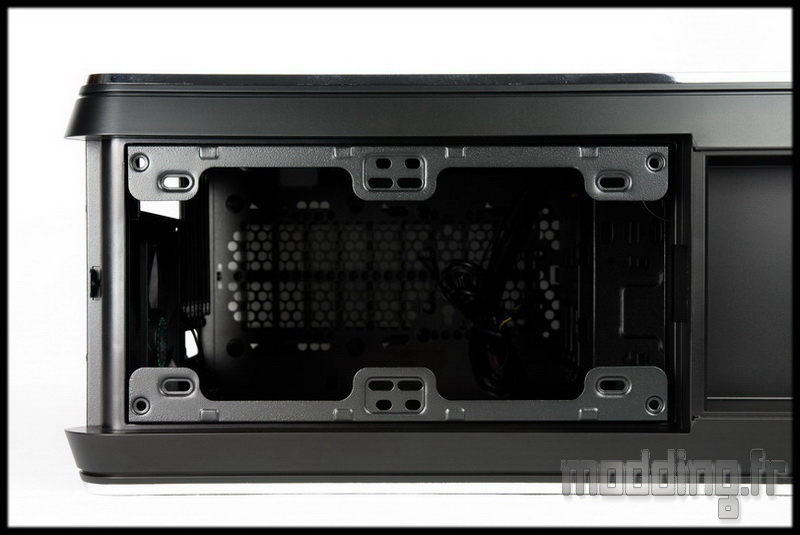

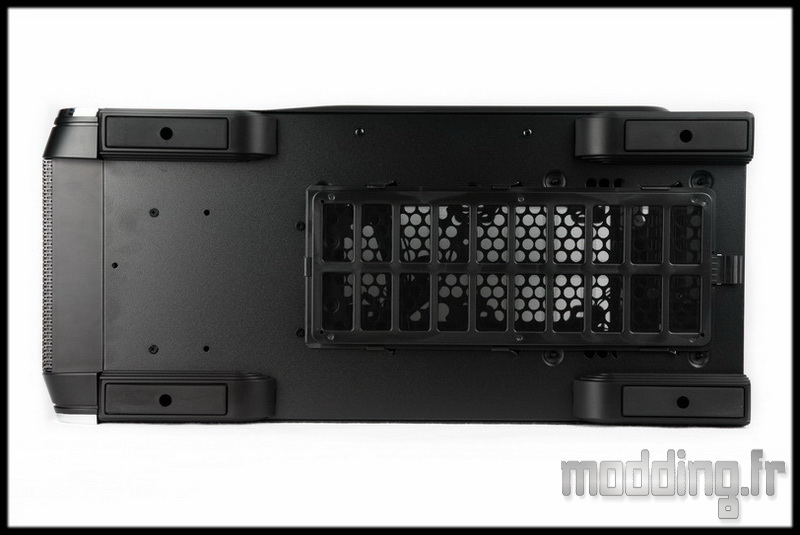

Le dessous du boitier.

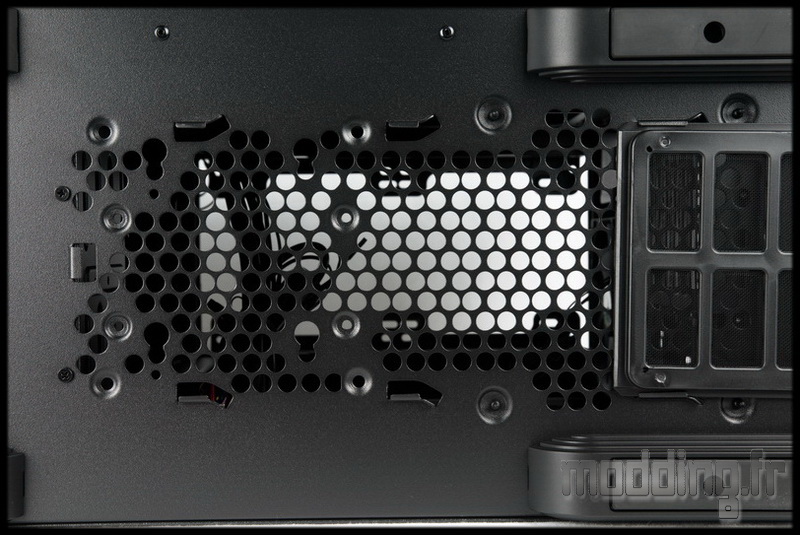

Avec son filtre qui couvre aussi un emplacement pour ventilateur en 120 mm.

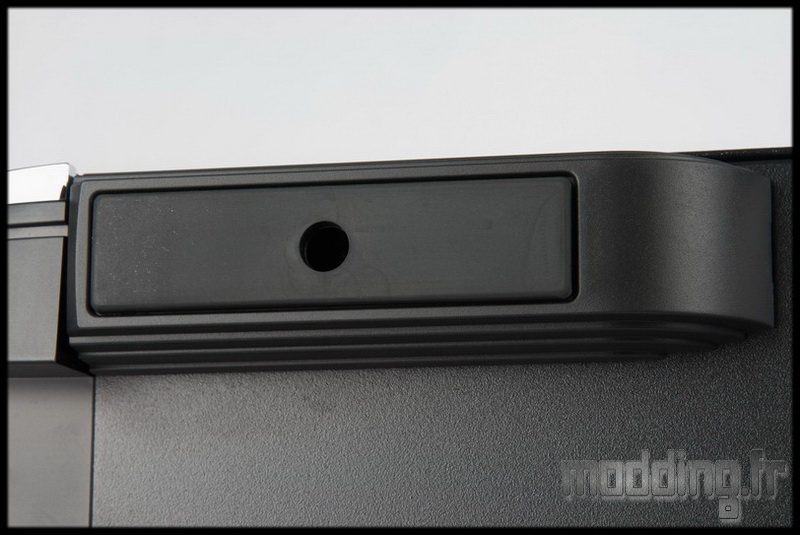

Les 4 pieds sont munis de larges patins en caoutchouc.

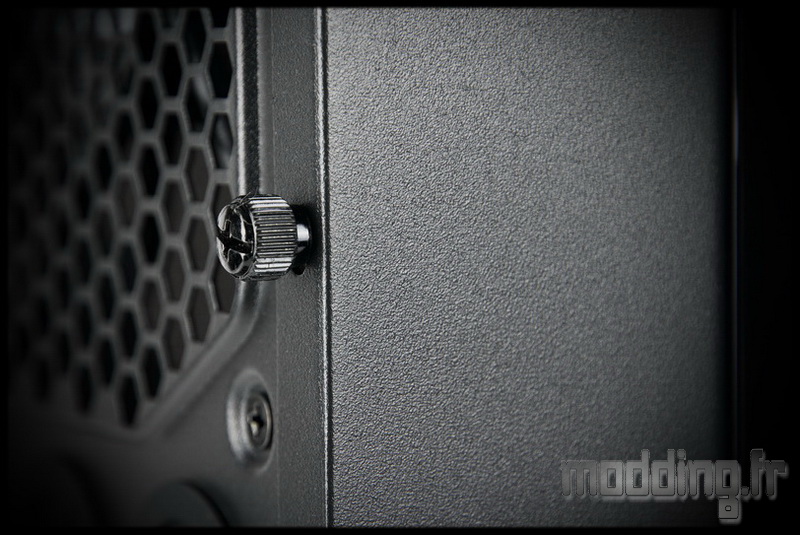

Les portes latérales sont fixées au châssis par des vis à main, ce qui subtilement… nous conduit à la page suivante!
