Tests :
Config de test :
Niveau sonore
Les ventilateurs du …
Un test est effectué sur les ventilateurs du boitier :
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

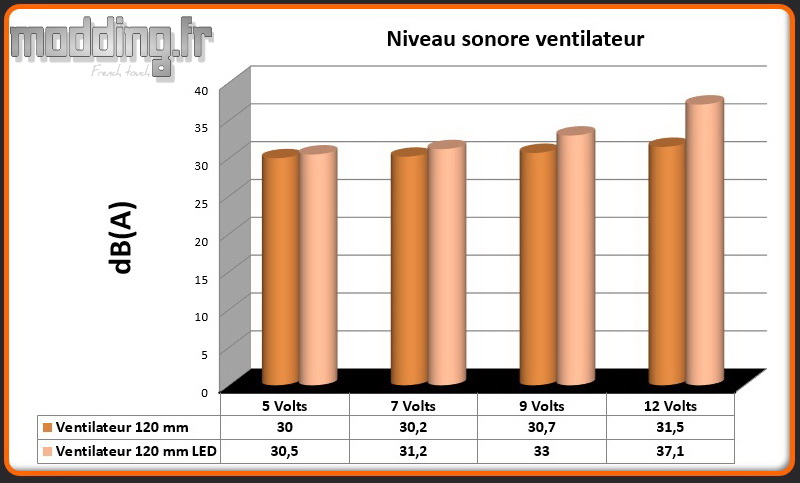

Niveau sonore

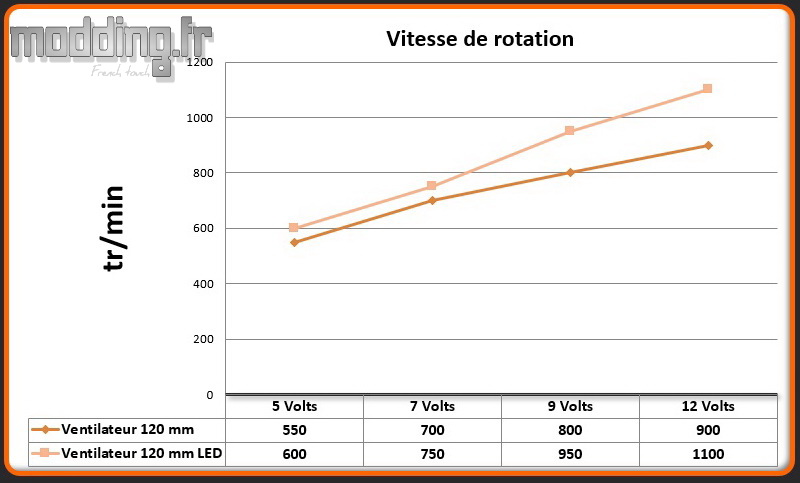

Vitesse de rotation
Le Saber embarque deux ventilateurs en 120 mm, pour autant ils ne sont pas identiques visuellement ni même d’un point de vue des caractéristiques.
Le ventilateur noir se positionnant à l’avant est extrêmement silencieux, et ce même en tournant à pleine vitesse. On comprend pourquoi nous avons une prise Molex en plus de sa prise 3-pins.
Le ventilateur à LED est moins discret à plein régime, tournant aussi plus vite. Cependant, on ne peut non plus le considérer comme bruyant et il tombe vite dans le monde du silence pour peu que l’on réduise la vitesse de rotation de ses pales.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H60 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation H60 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré dans le bios par Q-Fan Control.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (1100 tr/min au repos).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…,ni même une mouche! en même temps, elles bronzent à la plage…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionnent dans le boitier.

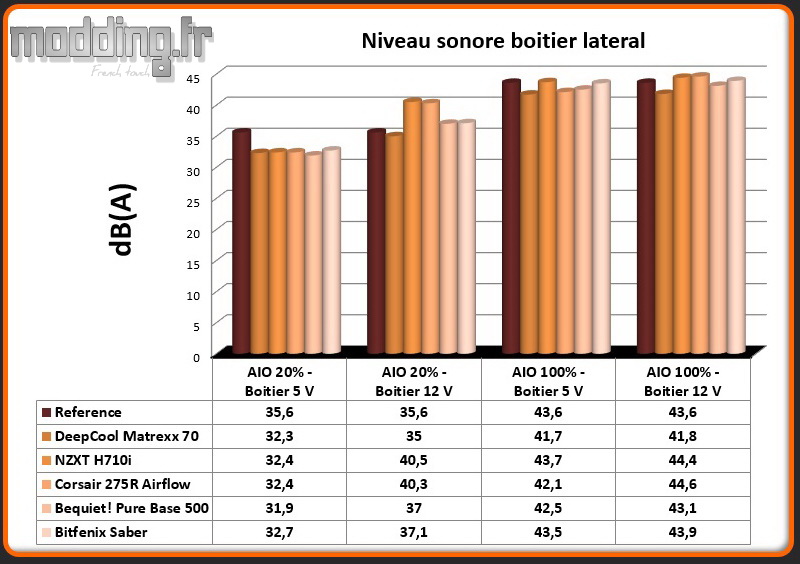

Le relevé “latéral” va surtout nous permettre de connaitre l’efficacité du boitier dans la filtration de la nuisance sonore émise par notre nouvelle carte graphique qui ne dispose pas d’un mode hybride, stoppant sa ventilation.

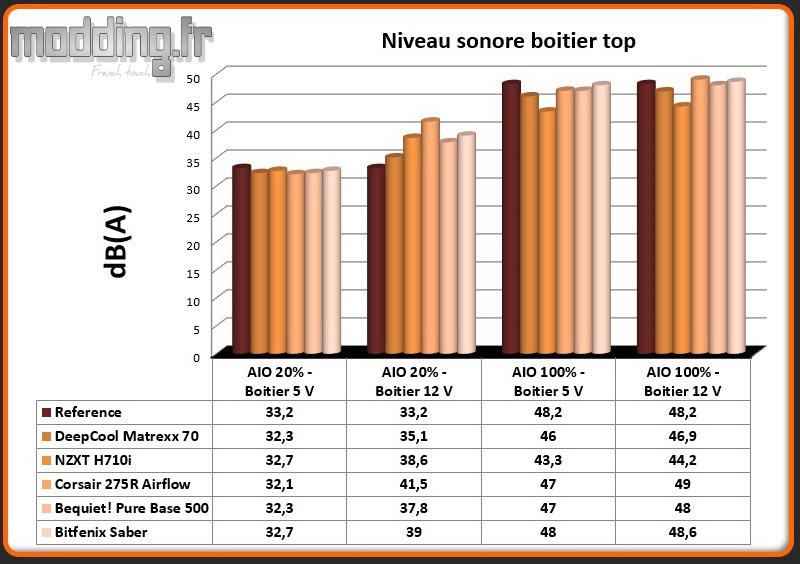

Le relevé “horizontal” donne plus une indication sur la filtration de la nuisance sonore émise par notre H60 qui souffle vers le haut du boitier.
La colonne “AIO 100% – Boitier 5 V”, mettant au repos la ventilation propre au boitier, permet de quantifier la filtration de la nuisance sonore issue de la configuration.
Comme on peut le voir, le Saber se comporte comme l’ensemble des autres boitiers que nous avons testés avec la nouvelle configuration.
On constate qu’une faible différence du niveau sonore avec le H60 tournant plein régime, et ce quelque soit la vitesse de la ventilation du Saber. Le bruit de ces ventilateurs étant couvert par le bruit de notre H60.
Par rapport à la référence, au niveau du Top, c’est le panneau filtre qui est en place, on ne peut alors constater qu’une faible atténuation du bruit engendré par notre H60.
Nous avons effectué les relevés lorsque le ventilateur de notre H60 tourne à 20 % de sa vitesse tout en disposant le panneau plein afin de quantifier son efficacité par rapport au panneau filtre. Nous avons observé qu’une négligeable réduction du niveau sonore de l’ordre de 0.5 dB(A).
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est configuré dans le bios par QFan Control comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

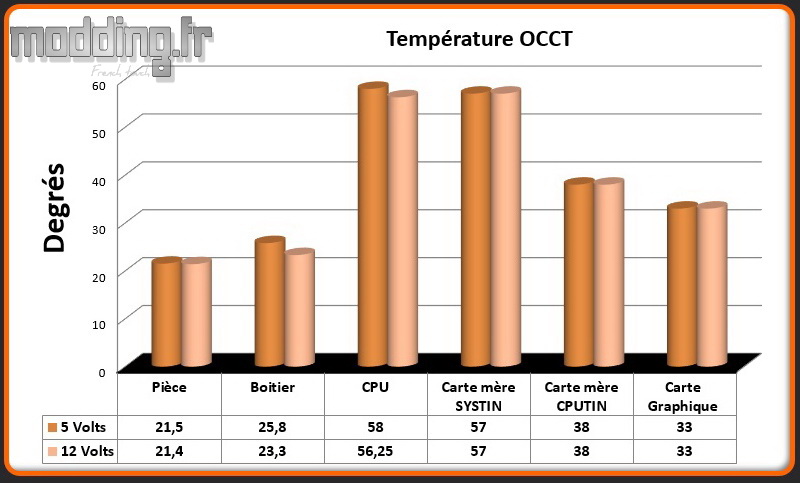

OCCT CPU

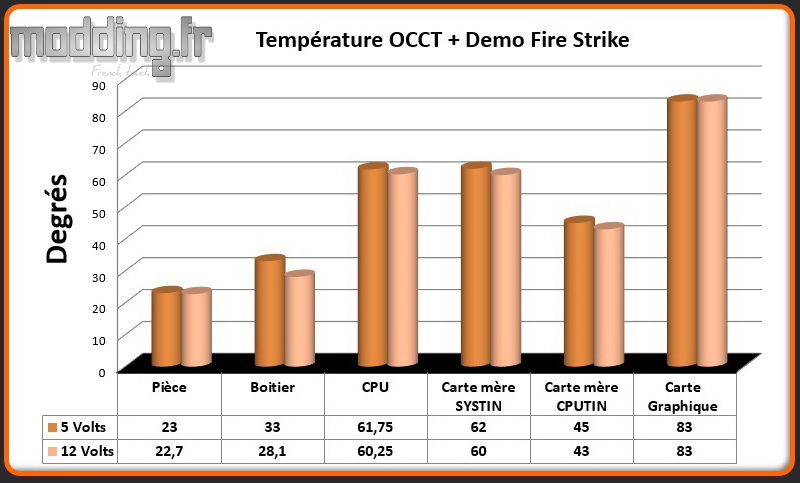

OCCT CPU + Fire Strike
Quelque que soit leur vitesse de rotation, les deux ventilateurs du Saber ont un faible impact sur les températures.
On constate à peine 1.5 degrés de différence sur le processeur, et ce même lors du test combiné.
Bitfenix met en place un flux d’air actif au sein de son boitier, mais la faible vitesse du ventilateur noir placé à l’avant du boitier ne permet pas d’optimiser la quantité d’air entrant. Il n’est pas non plus aidé par la taille des ouïes d’aération.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.

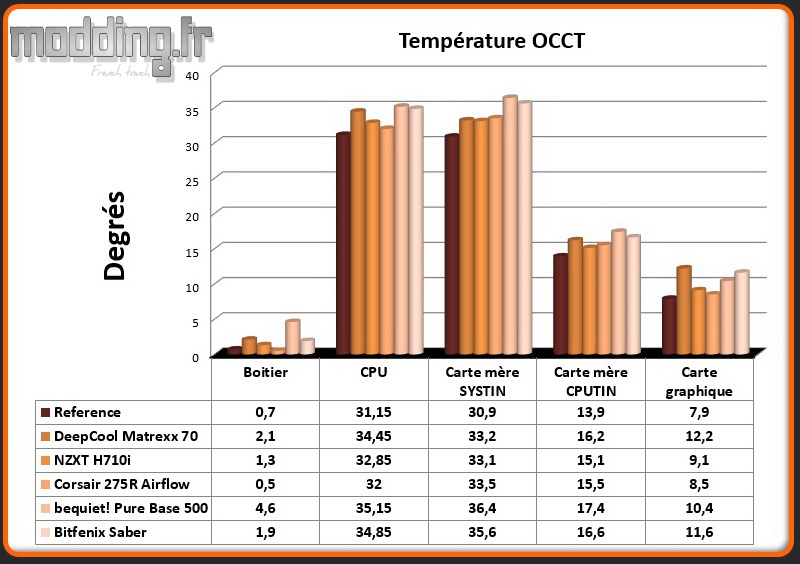

Comparatif OCCT CPU

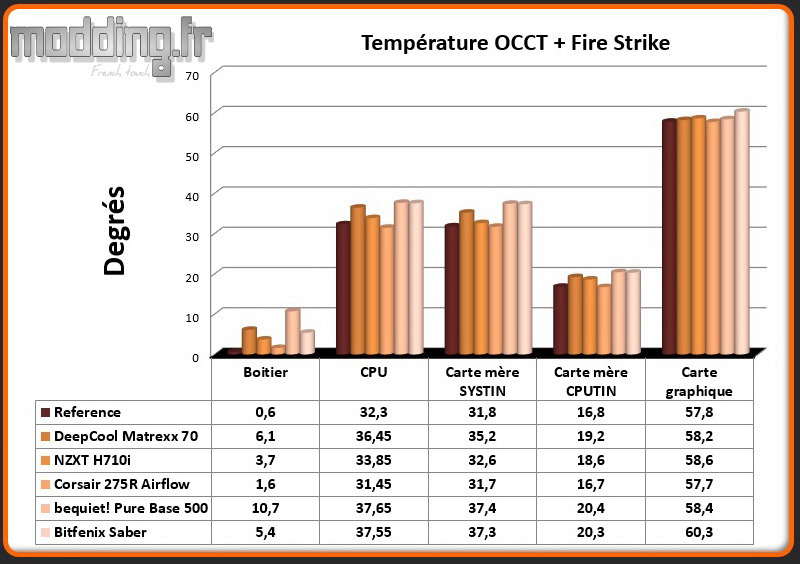

Comparatif OCCT CPU+Fire Strike
En comparaison avec les autres boitiers, le Saber se comporte comme le Pure Base 500 en se positionnant en léger retrait quant au refroidissement de notre 7700k.
On confirme la cause liée à la taille des ouïes d’aération laissant entrer l’air de l’extérieur. En effet, un boitier comme le Corsair 275R Airflow est doté d’un châssis analogue, cependant sa façade laisse passé plus facilement l’air et les résultats traduisent une meilleure efficacité du flux d’air.
