L’intérieur :
Quatre vis à main maintiennent donc le panneau en verre trempé sur le châssis.
On constate que le verre présente un aspect fumé avec une teinte tirant sur le gris.

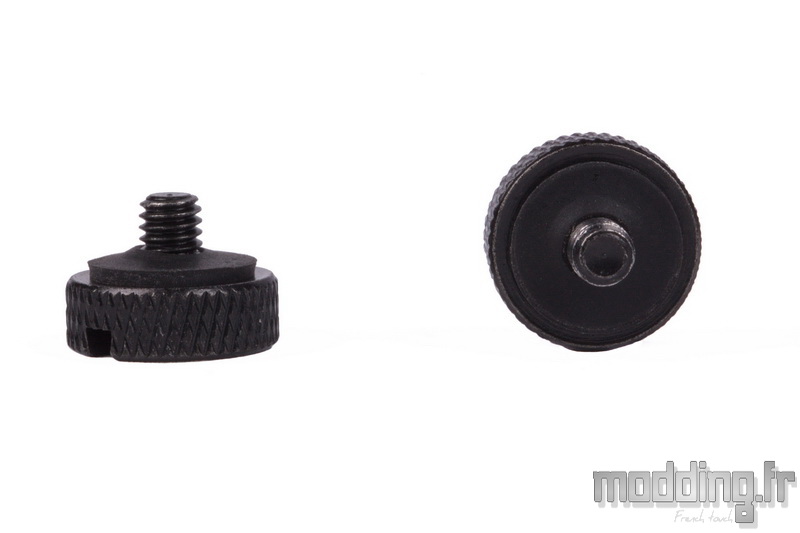

Les vis en elle-même sont dotées d’une rondelle en caoutchouc afin de sécuriser le contact de la vis en aluminium avec le verre lors du serrage.

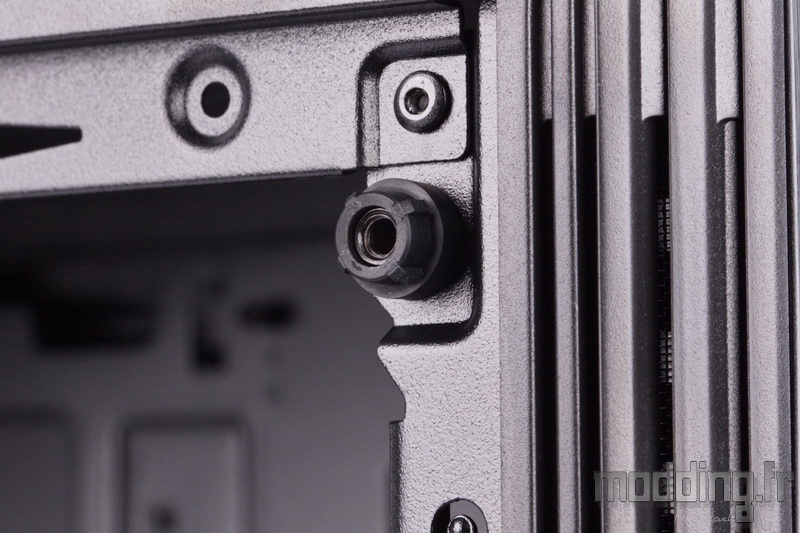

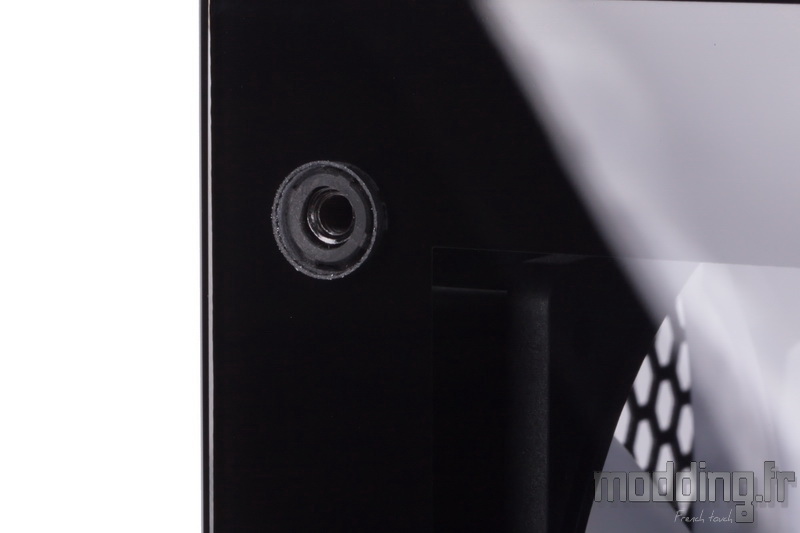

Les points de fixation sont aussi équipés d’une rondelle en caoutchouc qui s’insère dans l’orifice pratiqué sur le verre, jouant ainsi le rôle d’un silentbloc.
De ce fait, la vitre ne se trouve jamais en contact avec les éléments métalliques.
Lorsque nous retirons les vis à mains, le verre trempé demeure en place sur les silentblocs, ceci grâce aux petits appendices que présente chacun de ces silentblocs.
Cependant, il est tout de même conseillé de placer sa main sur la vitre afin de la maintenir en place lorsque nous retirons les vis à mains, ainsi que lors de la repose du panneau en verre trempé, du moins quand le boitier n’est pas à plat.

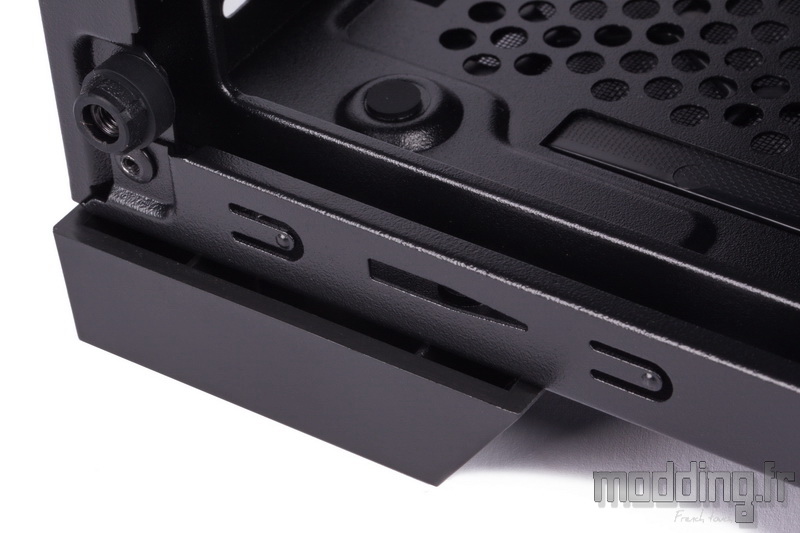

Cette repose du panneau en verre trempé est facilitée par l’extension latérale de la structure en plastique des pieds du boitier.
Comme on peut le voir, cet élargissement vient accueillir le bord inférieur du verre.

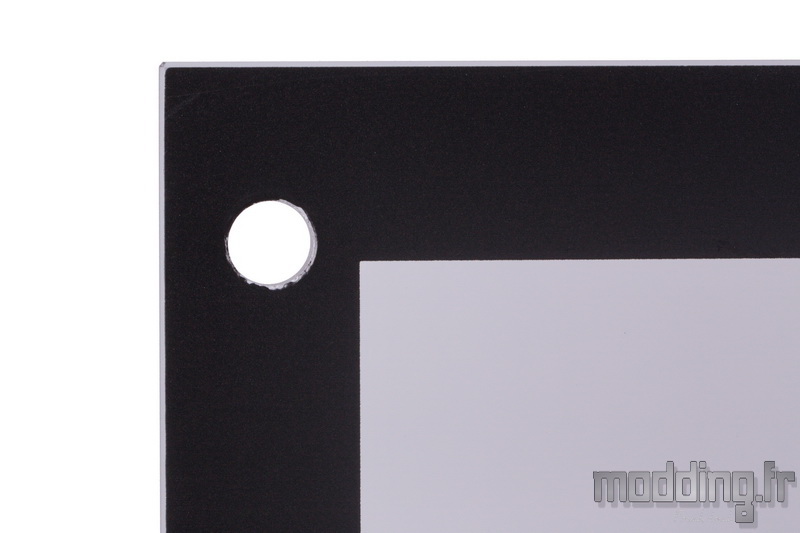

Sur la face interne du verre, nous retrouvons la bande noire qui dissimule les bords du châssis.
Elle mesure une vingtaine de millimètres de large.

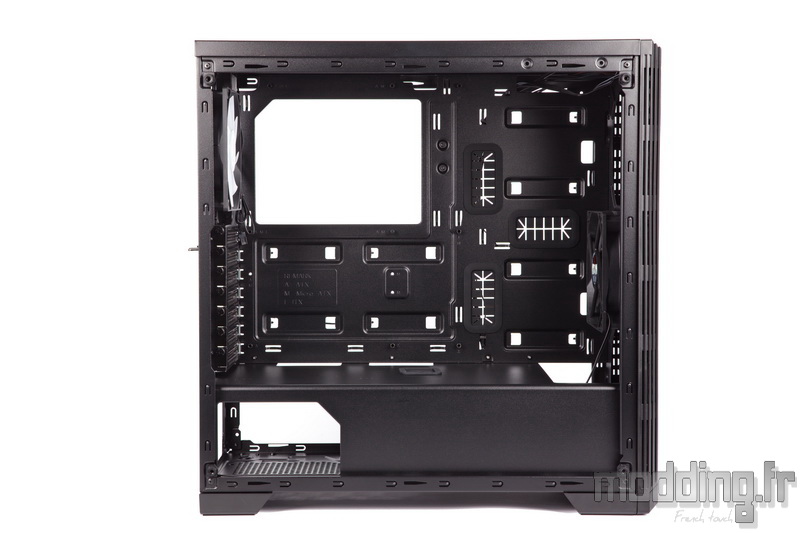

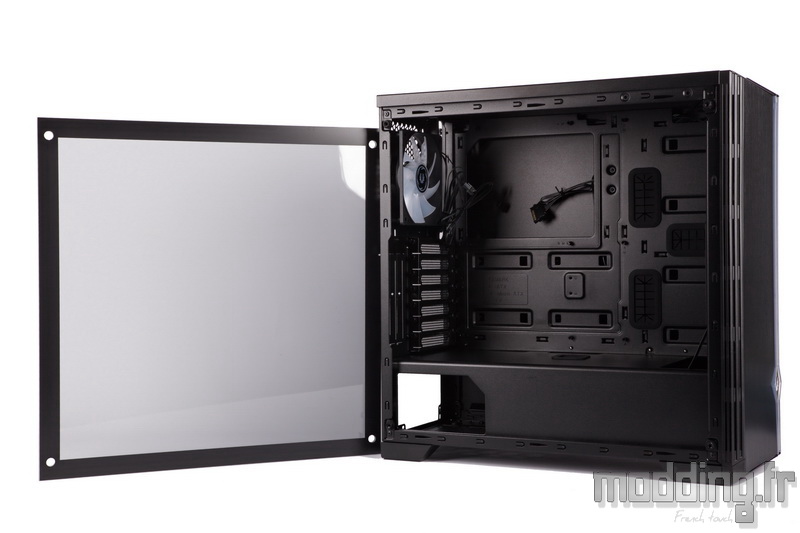

L’intérieur de notre Saber est tout de noir vêtu.
Le châssis opte pour une répartition dans le sens de la hauteur avec la présence d’un cache-alimentation dans la partie basse du boitier.

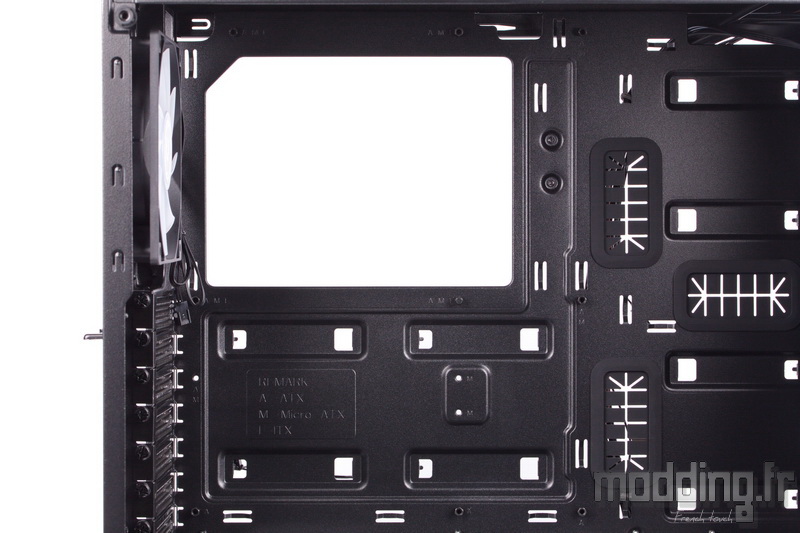

Le plateau de la carte mère est doté d’une très large ouverture permettant d’accéder à l’arrière du Socket.
On peut noter que cette ouverture déborde allégrement de l’emplacement destiné à une carte mère au format mini ITX.
Les entretoises sont en place sur le plateau. L’entretoise centrale borgne dispose d’un léger déport facilitant le centrage de la carte mère lors de son installation.
Le Saber peut accueillir des cartes mères jusqu’au format E-ATX (30.5 x 27.5 cm).

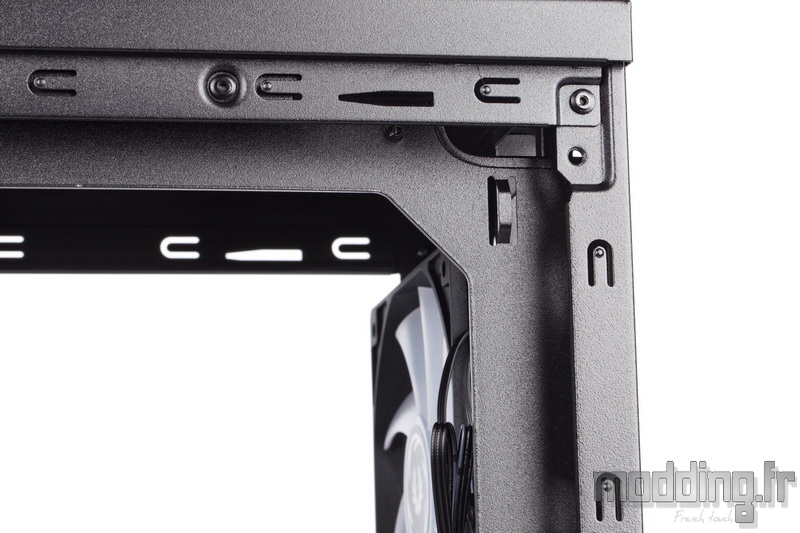

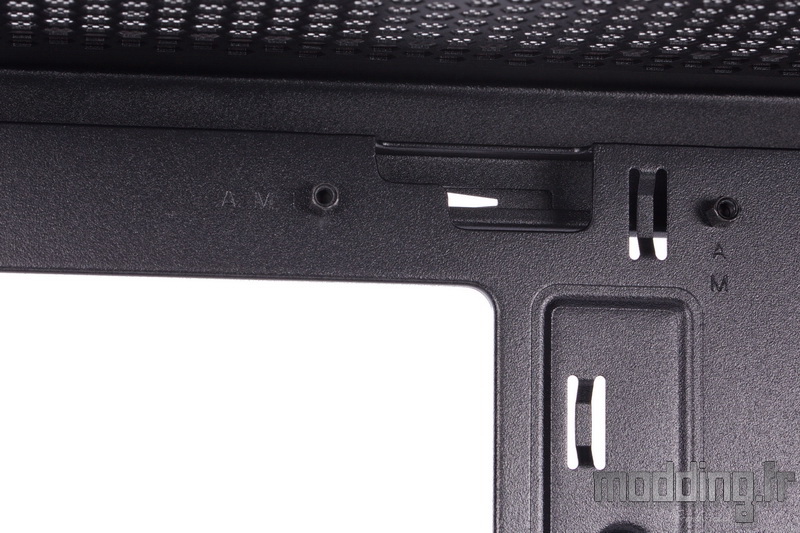

Le bord supérieur du plateau dispose d’une première petite ouverture positionnée dans le coin arrière afin de glisser le câble CPU et le câble issu du ventilateur installé à proximité.

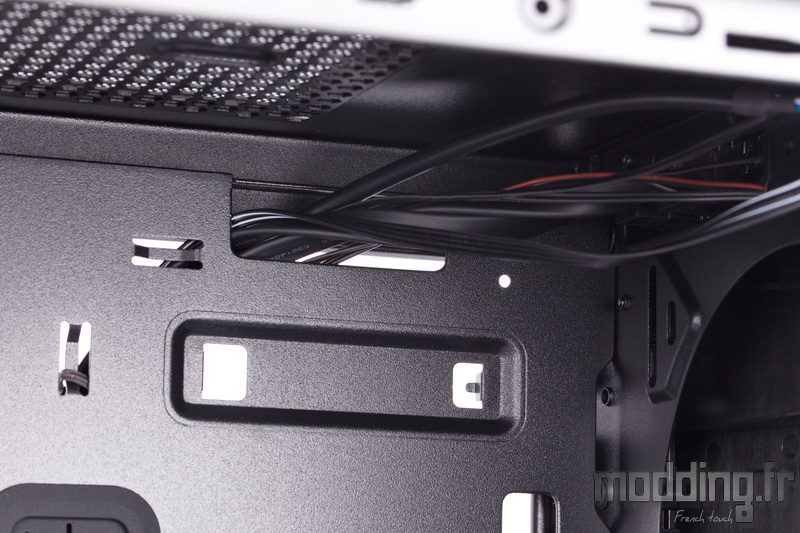

Une seconde ouverture, positionnée un peu plus en avant, permet de glisser les différents câbles de l’éventuelle ventilation supérieure, mais aussi l’alimentation de la pompe de notre AIO H60.

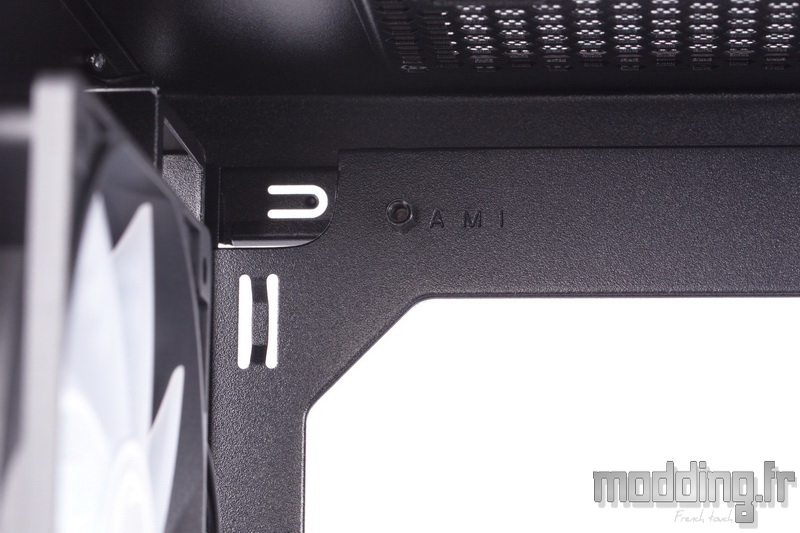

Une troisième ouverture prend place à proximité du coin supérieur et avant du plateau.
Elle est dédiée au câblage du panneau des connectiques.

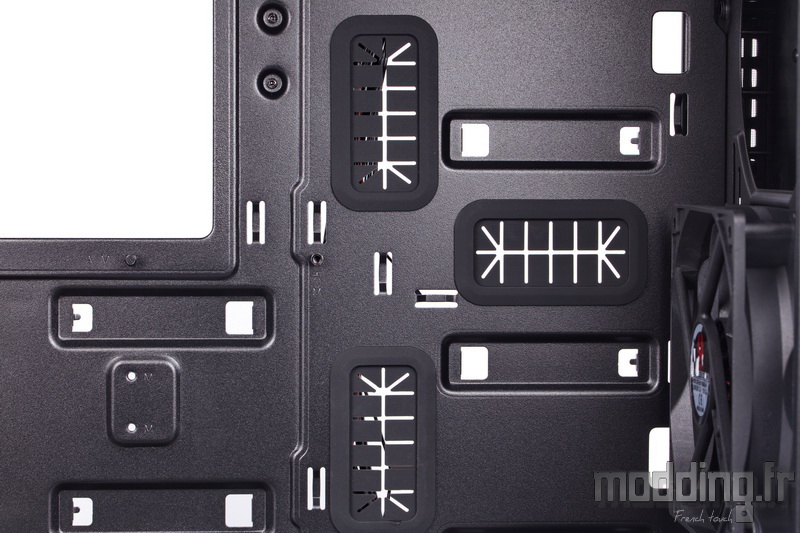

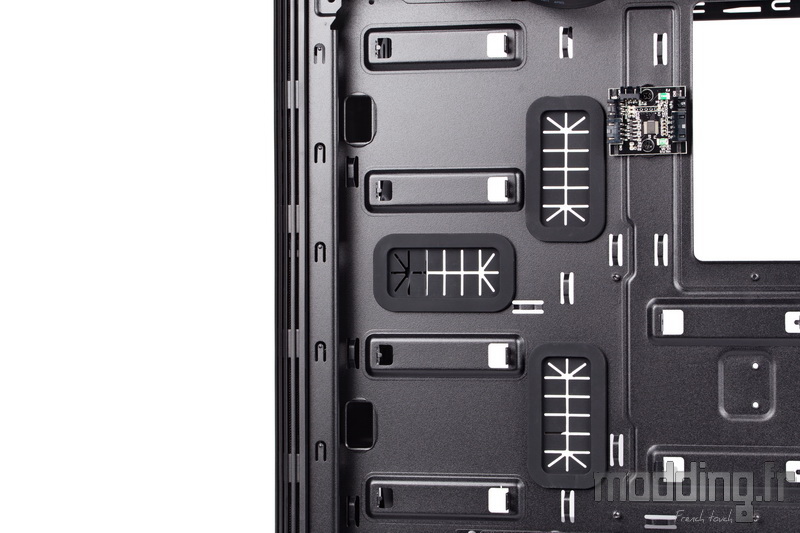

A l’avant du plateau de la carte mère, nous avons deux plus grandes ouvertures équipées de grommet.
Un troisième passage de câble, aussi équipé d’un grommet, se positionne horizontalement entre les deux emplacements SSD donnant sur les coulisses.

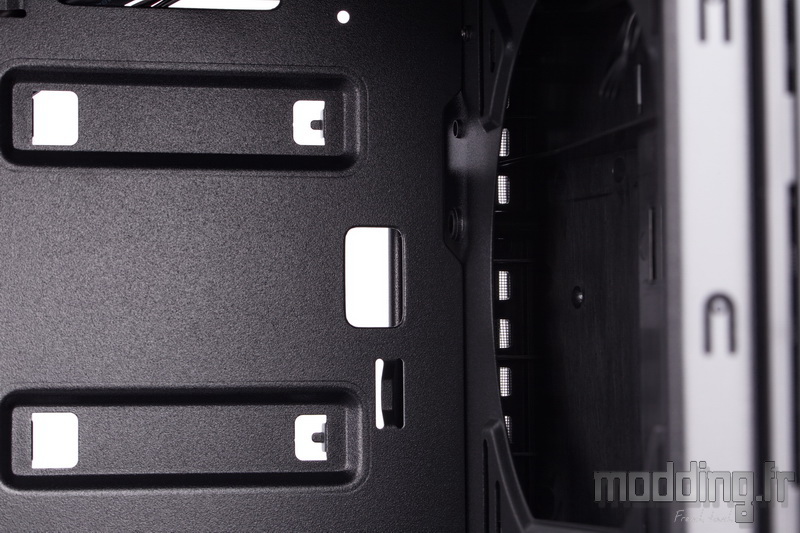

Deux petites ouvertures prennent place à proximité de la paroi antérieure du châssis afin de passer les câbles des ventilateurs fixés sur ladite paroi.
Il est clair que Bitfenix optimise le rangement des câbles !

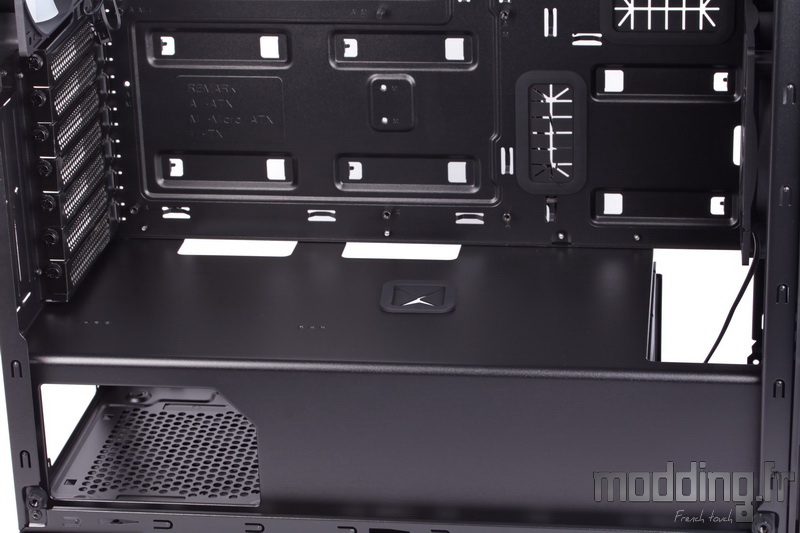

Un cache-alimentation, en acier, prend place dans la partie basse du châssis, délimitant ainsi le compartiment inférieur dans lequel nous avons une cage HDD ainsi que l’emplacement de l’alimentation.
L’angle engendré par le plateau supérieur du cache-alimentation et son flanc présente un aspect arrondi.

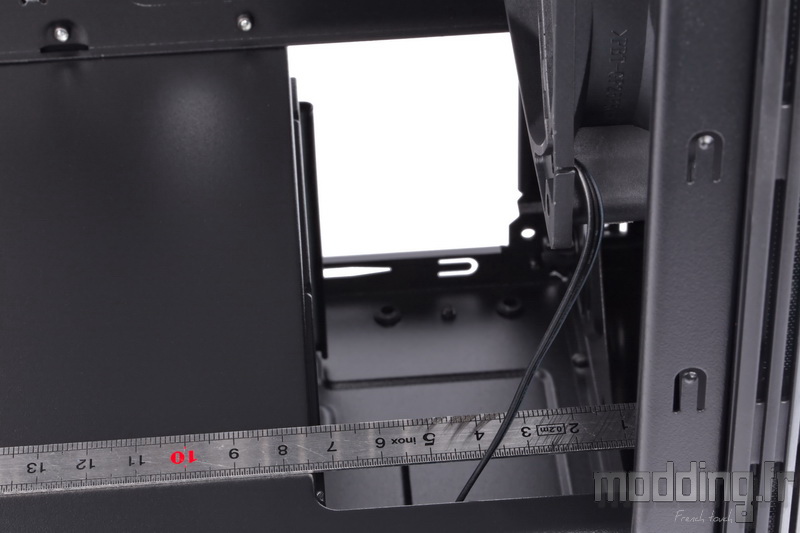

Nous disposons d’une large ouverture permettant l’installation d’un radiateur de Watercooling à l’avant du boitier.
En prenant en compte la structure de la cage HDD débordant légèrement sur cet espace, nous disposons de 70 mm.
Avec une épaisseur de 25 mm pour la ventilation, nous allons pouvoir un radiateur jusqu’à 45 mm d’épaisseur (taille maximale 280 ou 360).

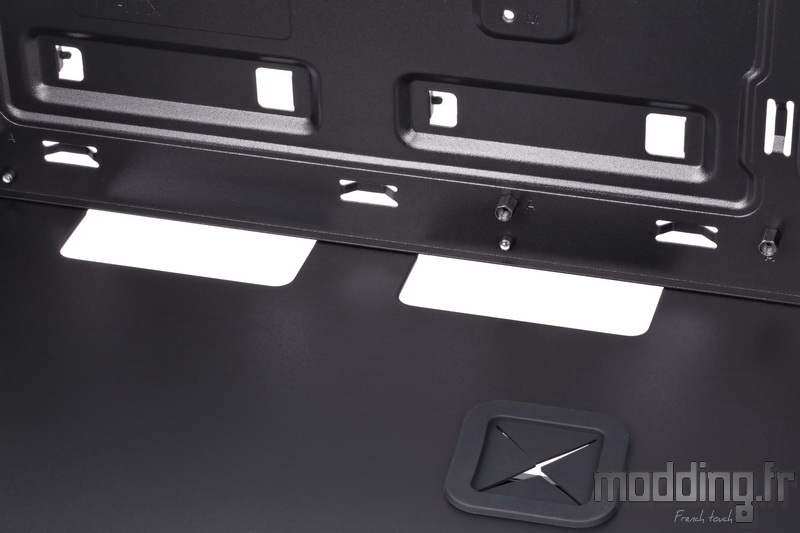

Deux larges ouvertures sont disposées sur le bord interne du cache-alimentation afin de glisser les différents câbles qui se connectent sur les prises présentes sur le bord inférieur de la carte mère.

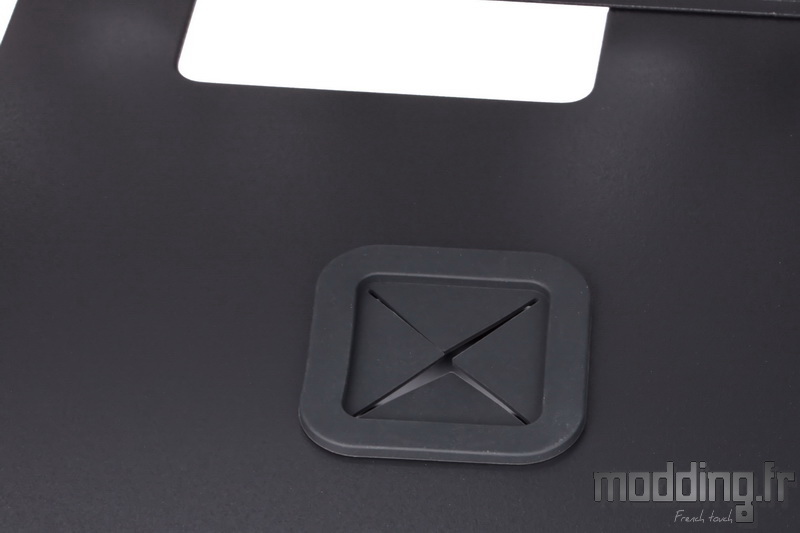

Une ouverture de forme carrée, munie d’un grommet, permet de glisser le câblage PCIe.
Le concept se révèle intéressant lorsque nous installons la carte à la verticale, ainsi le câble disparait derrière ladite carte.

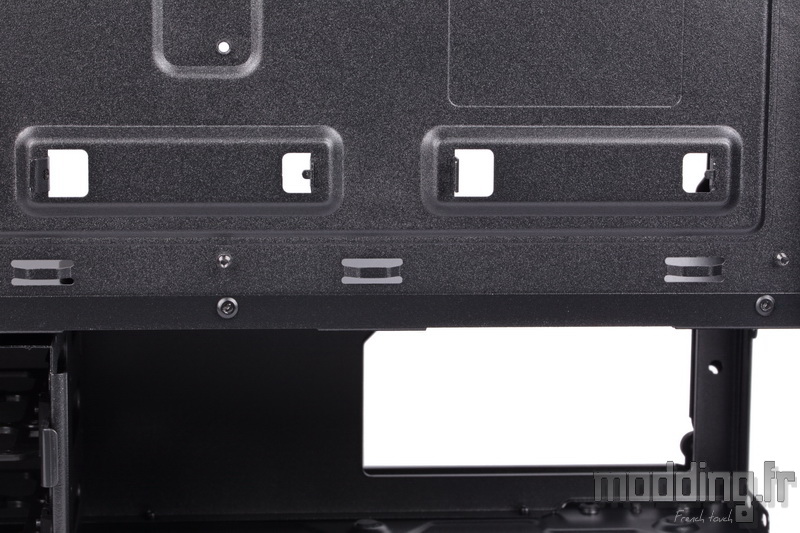

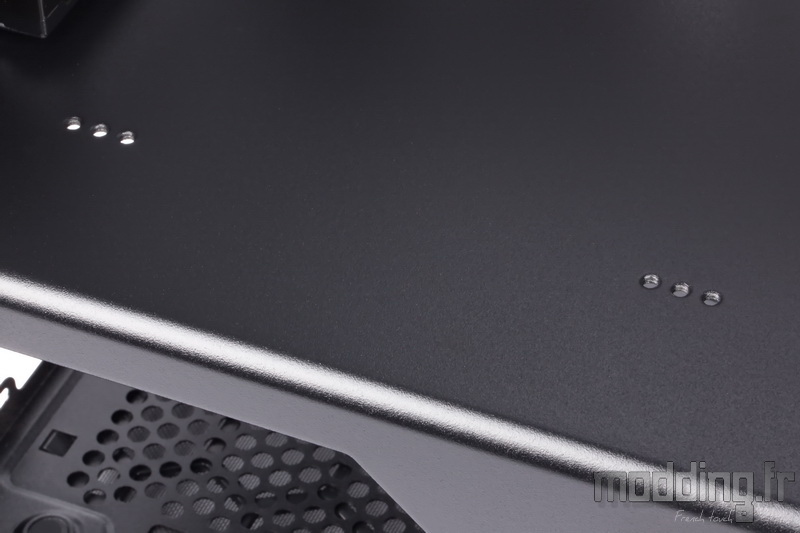

Deux séries de trois orifices taraudés se positionnent juste sous la carte graphique lorsque celle-ci est fixée sur les deux équerres verticales.
Bitfenix ne fournit pas de Riser avec son Saber.

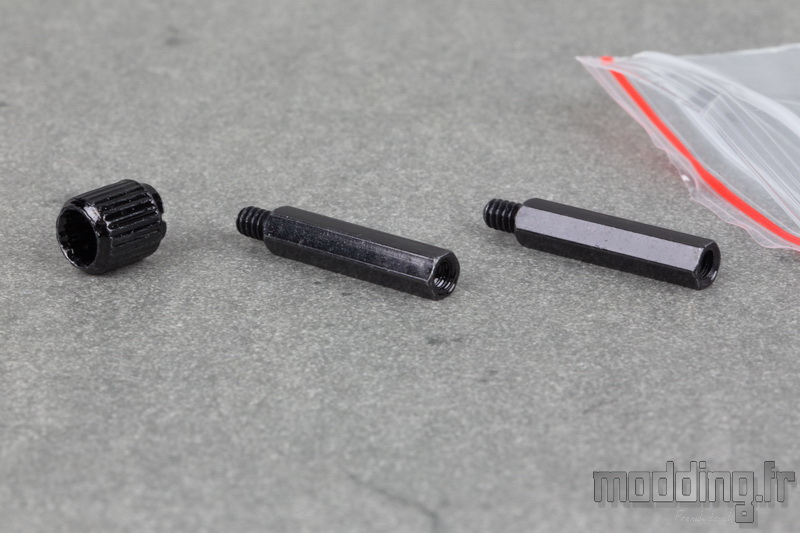

Bien que rien ne soit mentionné sur la fonction de ces points de fixation, on peut penser que Bitfenix les associe aux deux longues entretoises afin d’accueillir le Riser.

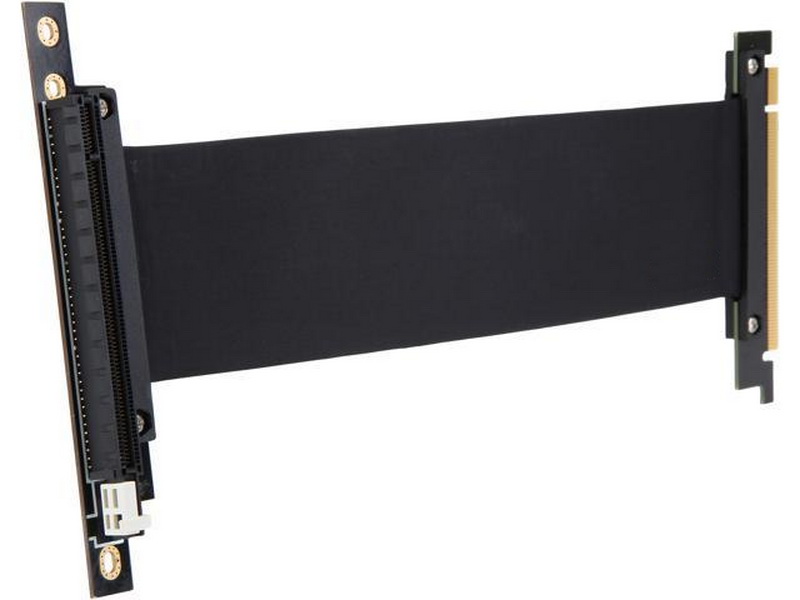

Cependant, ledit Riser doit se présenter comme le modèle ci-dessous avec la présence d’un PCB perpendiculaire au port PCIe disposant de points de fixation permettant de le visser sur les deux entretoises.
Ce système permet dans le même temps de repartir le poids de la carte graphique sur toute sa longueur et non seulement sur les équerres verticales.

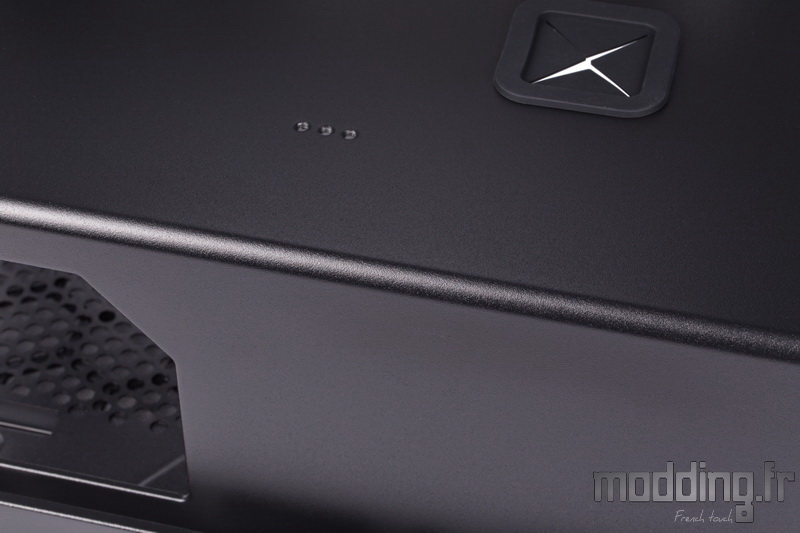

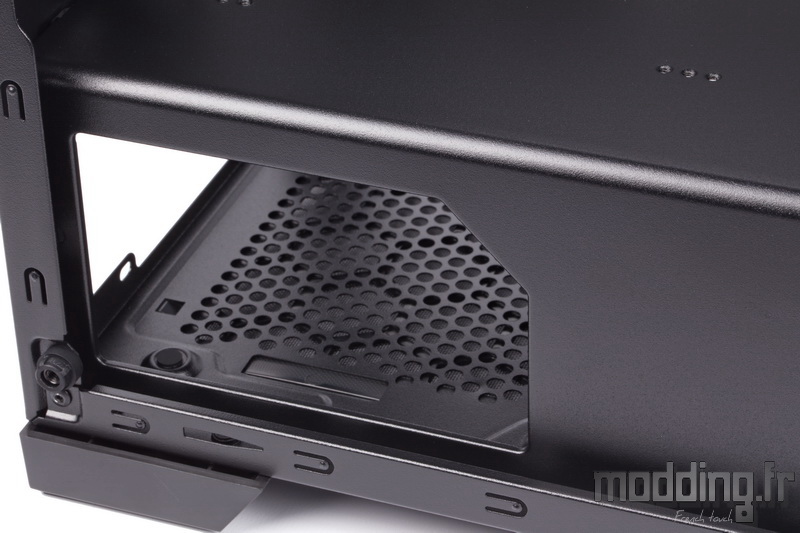

La marque ne nous propose pas de support dédié au bloc d’alimentation, mais elle met en place une fenêtre sur le flanc du cache-alimentation afin de rendre visible la paroi latérale du bloc.
En effet, certains blocs disposent d’un affichage RGB voire un écran LCD sur le côté. A défaut, nous aurons toujours le nom de l’alimentation visible, à condition que le logo tombe bien en face de la fenêtre.

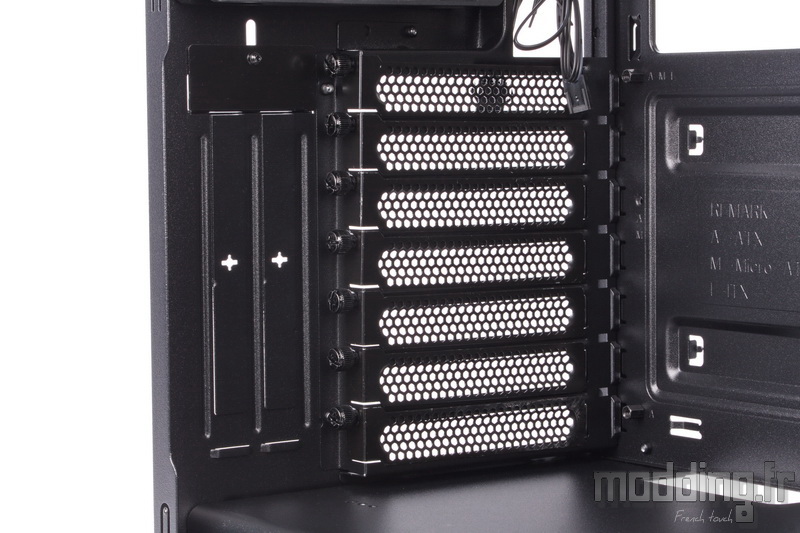

En remontant vers l’arrière du boitier, nous retrouvons les 7 équerres PCI fixées par des vis à main, ainsi que les deux emplacements verticaux.
On note que le montant arrière du châssis présente une large encoche qui facilite l’insertion du tournevis afin que sa pointe tombe bien en face des vis des équerres. Elles ont beau être des vis à main, elles sont souvent un peu trop serrées pour se passer d’un tournevis.

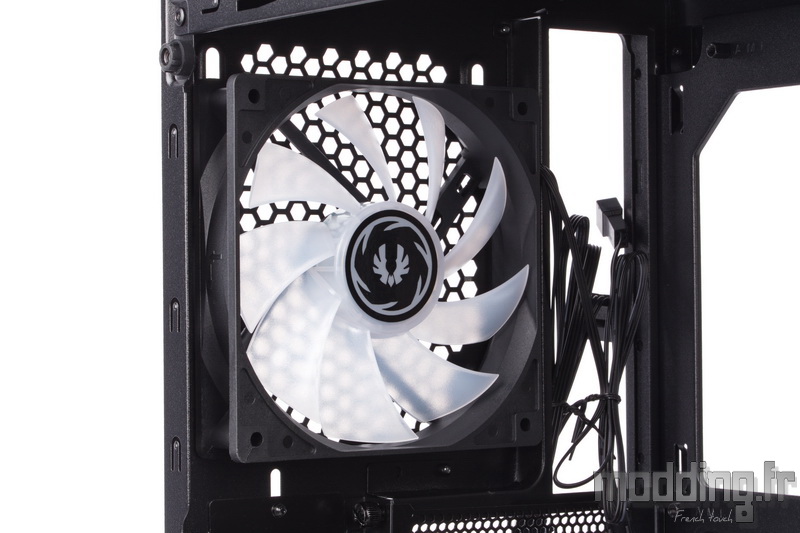

Plus haut, l’emplacement de ventilation arrière est occupé par un ventilateur en 120 mm positionnés en extraction.
L’aspect translucide de ses pales traduit la présence d’un rétroéclairage RGB. Nous détaillons tout cela dans la rubrique suivante.

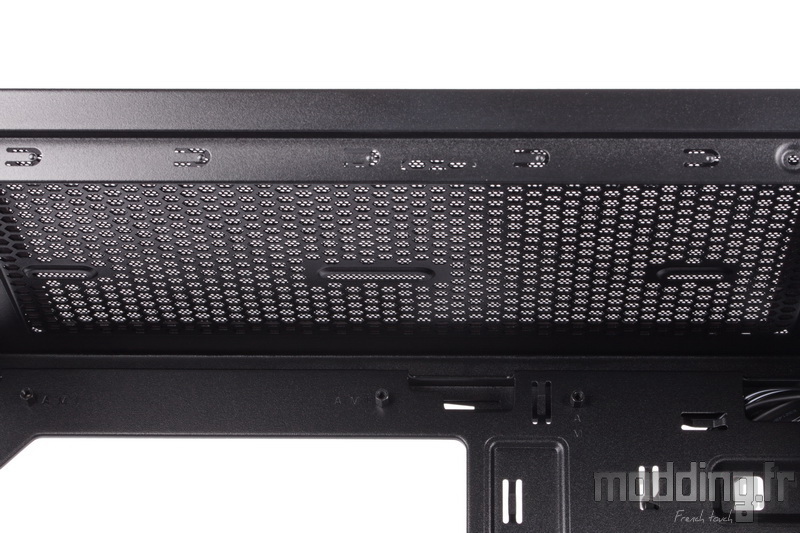

Dans la partie supérieure du châssis, nous retrouvons l’emplacement pour deux ventilateurs en 120 mm.

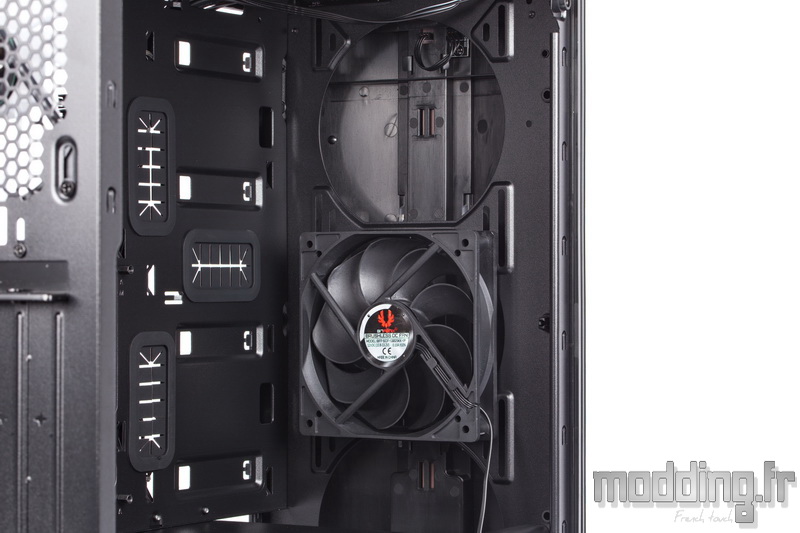

En redescendant sur la partie avant du boitier, nous avons un emplacement pour trois ventilateurs en 120 ou deux ventilateurs en 140 mm.
Un ventilateur en 120 mm, de couleur noire, prend position sur l’emplacement central.
Les coulisses avec les différents câbles issus de la connectique du boitier.
Tous ces câbles sont habillés de noir ou presque…
La prise interne du câblage des ports USB 3.0 affiche sa traditionnelle couleur bleue.
Nous avons aussi un câble noir/marron qui émerge de la connectique dédiée à la bande de LED aRGB de la façade.

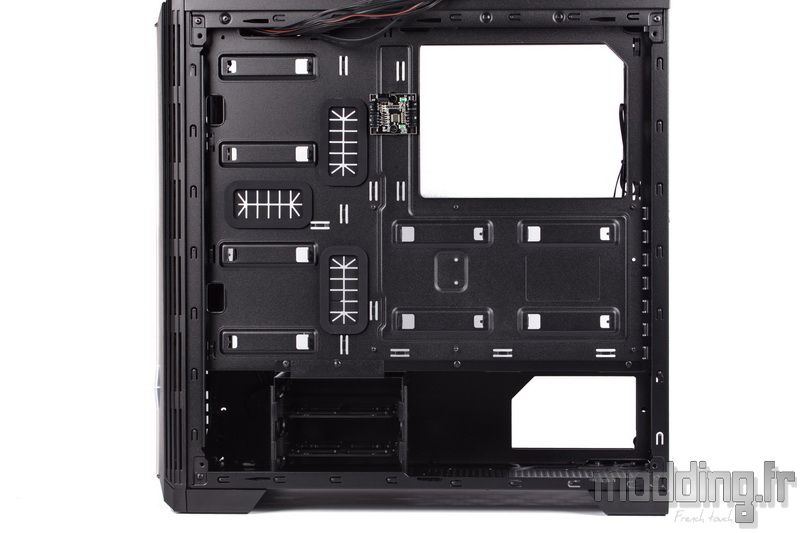

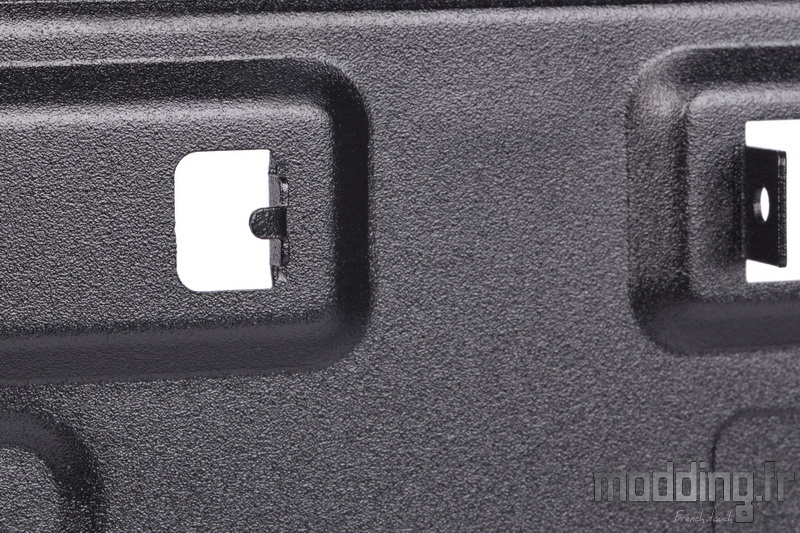

Bitfenix met en place plusieurs passages de câbles et les associe à un bon nombre de points d’ancrage.
Une majorité d’entre eux est présente à proximité des ouvertures munies de grommet.
D’autres sont disposés le long du cheminement du câble CPU.
Trois points d’ancrage prennent place sur le bord inférieur du plateau de la carte mère juste au-dessus de l’emplacement de l’alimentation.
Nous en avons même à proximité des petites ouvertures dédiées aux câbles de la ventilation avant du boitier.

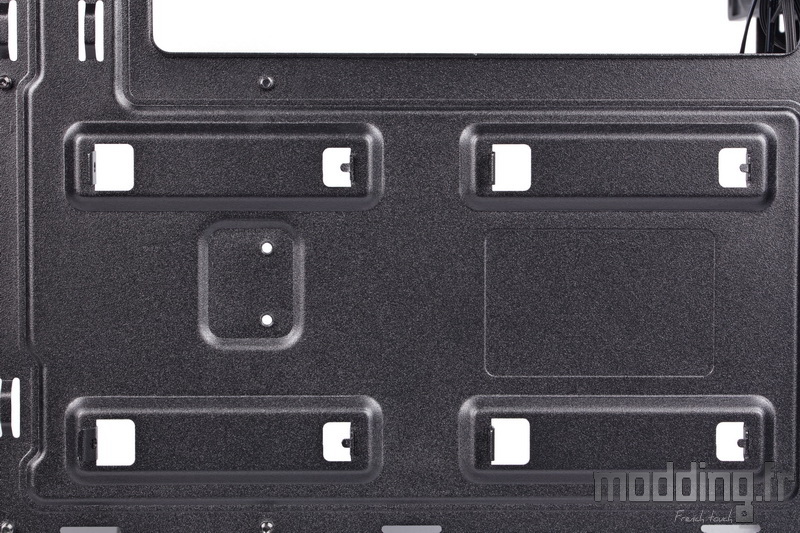

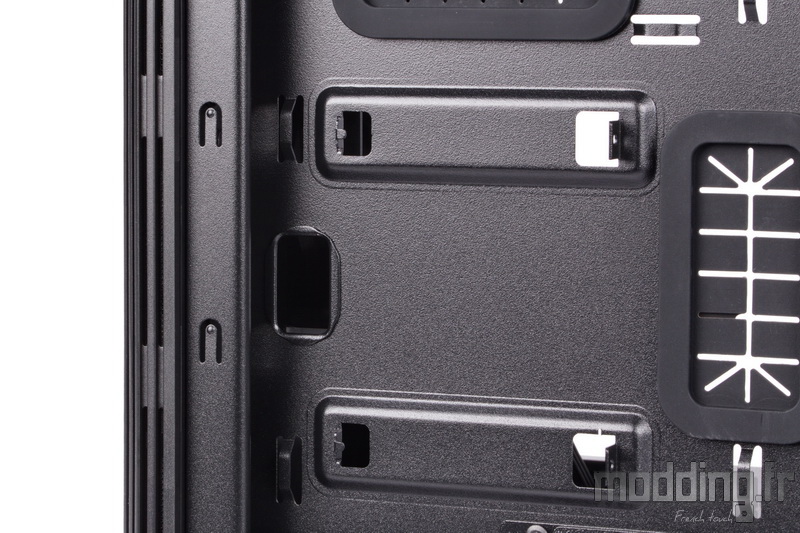

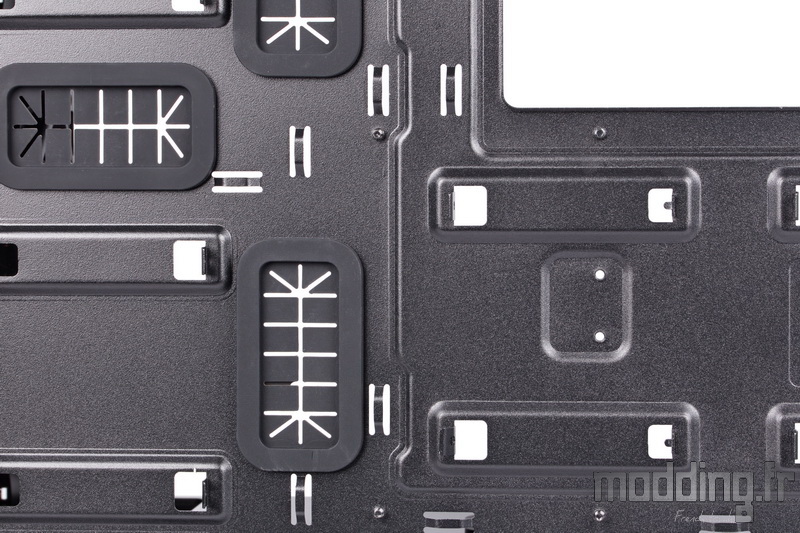

De part et d’autre du passage de câble horizontal, nous avons deux emplacements pour SSD.
Deux autres emplacements de même type se positionnent sous la large ouverture donnant accès à l’arrière du Socket.
Il ne s’agit pas de supports amovibles, mais de points de fixation spécifique à une unité de stockage 2.5″, plus précisément de SSD en l’absence de silentblocs.
Deux points de fixation sont dotés d’un ergot qui s’insère dans les orifices de l’un des bords du SSD
Les deux points de fixation opposés sont dotés d’un orifice dans lequel nous insérons une vis M3 qui fixe alors le SSD.

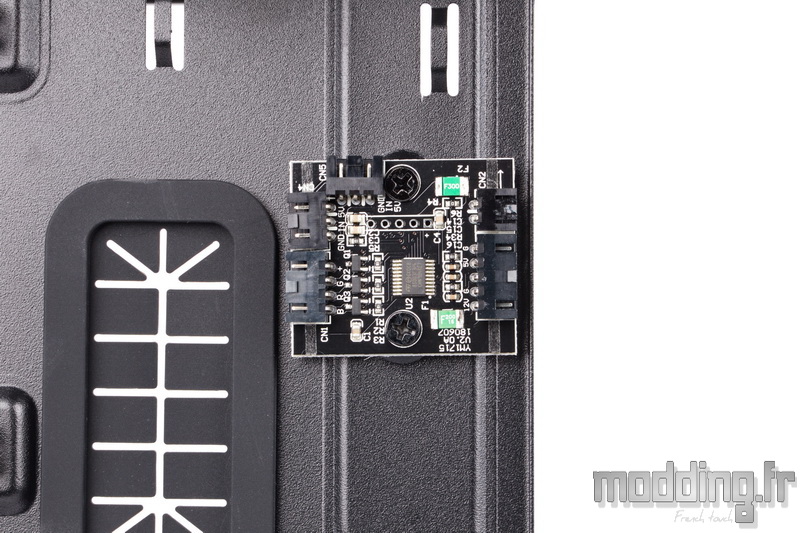

Sur le bord antérieur de la large ouverture donnant accès à l’arrière du Socket, nous avons la centrale RGB du Saber.
C’est sur ce PCB que se connecte la bande de LED aRGB de la façade ainsi que le rétroéclairage RGB du ventilateur arrière afin d’avoir un contrôle par le bouton présent sur le panneau des connectiques.
On peut aussi se passer de ce module, car l’éclairage est compatible avec les cartes mères gérant la technologie adressable des LED RGB, du moins en ce qui concerne la bande de LED de la façade.
Nous fournissons plus de détails sur la fonction de chaque prise dans la rubrique suivante.

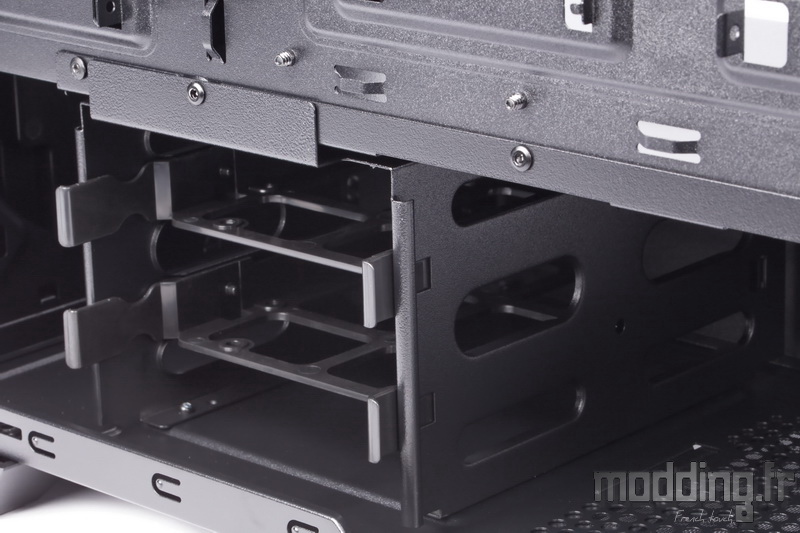

Sous le cache-alimentation, dans sa partie antérieure, nous trouvons une cage HDD dotée de deux tiroirs en plastique qui peuvent accueillir un disque dur 3.5″ ou une unité 2.5″.

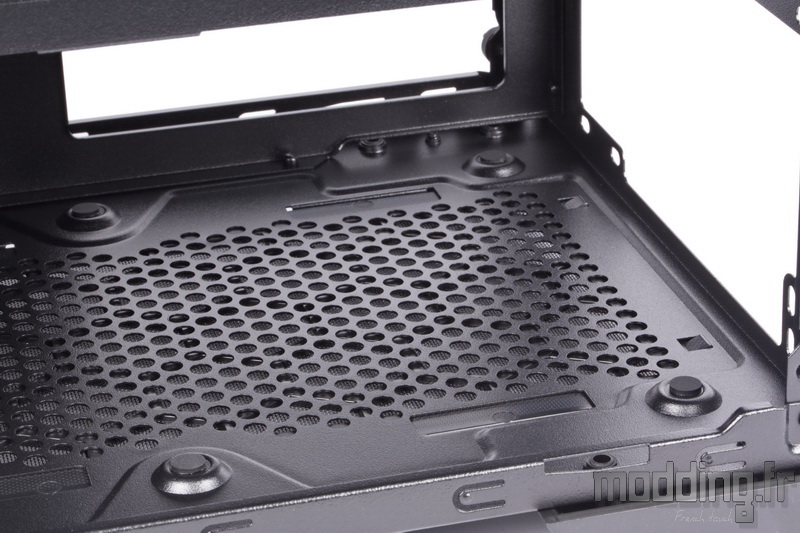

L’emplacement de l’alimentation est doté de petits plots en mousse afin d’accueillir le bloc.

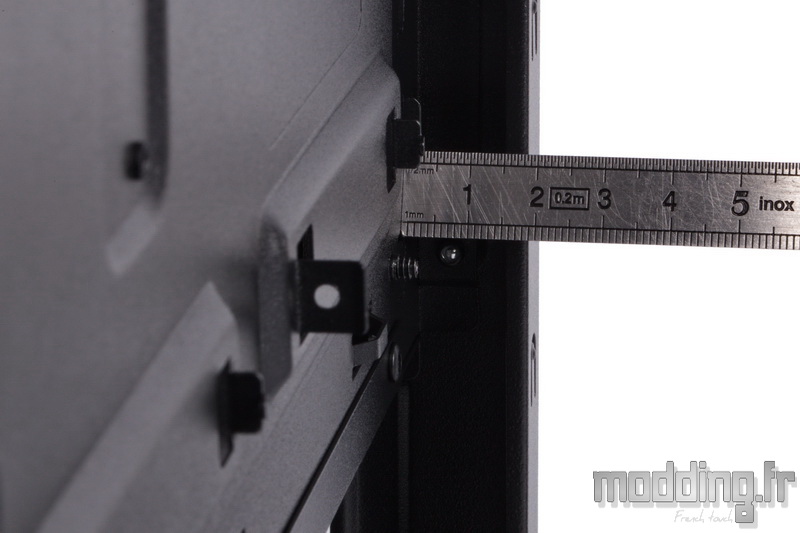

Nous disposons de 18 mm d’espace pour le rangement des câbles à l’arrière du plateau de la carte mère.
Sur le site de Bitfenix, la marque indique un espace de 23 mm… Pourtant la porte controlatérale n’apporte aucun volume supplémentaire.
