Tests :
Config de test :
C’est la nouvelle config de test dédié aux boîtiers Micro ATX, RIP la carte mère Asus Z87 Gryphon…

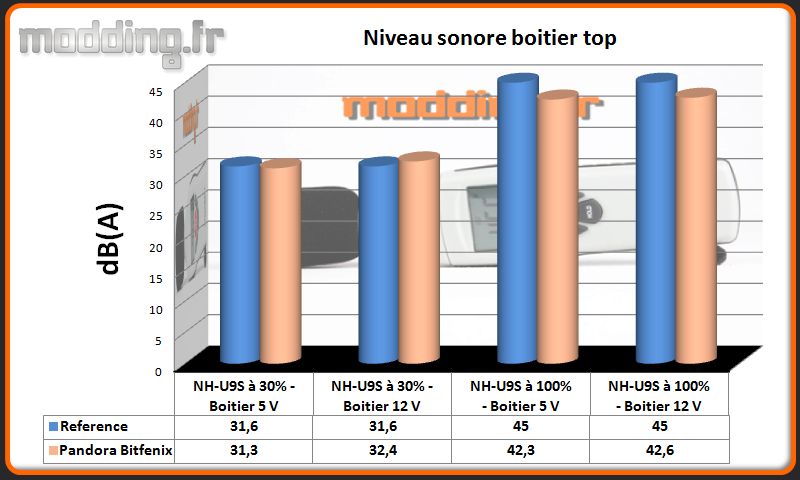

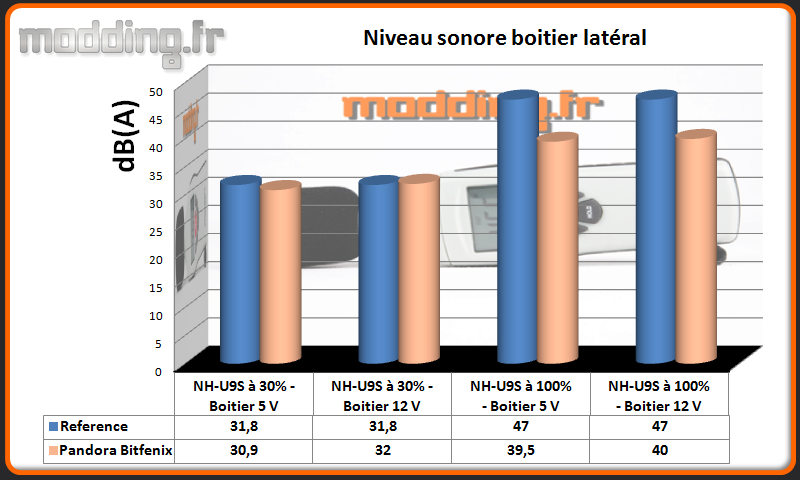

Niveau sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation Noctua NH-U9S 30% (B 5V / NH-U9S 30%)
- Ventilation boitier 12 V – Ventilation Noctua NH-U9S 30% (B 12V / NH-U9S 30%)
- Ventilation boitier 5 V– Ventilation Noctua NH-U9S 100% (B 5V / NH-U9S 100%)
- Ventilation boitier 12 V – Ventilation Noctua NH-U9S 100% (B 12V / NH-U9S 100%)
Les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le NH-U9S est géré par le logiciel Speed Fan.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles se préparent à fêter Noel chez elles….).
Pour avoir une idée du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec toujours un relevé à 25 cm en position latéral et top comme si la carte mère était dans le boitier.
Comme nous pouvons le constater, le boitier Pandora limite assez bien le niveau sonore de la config quand le ventirad tourne a fond les ballons.
Que les ventilateurs du boitier soient alimentés en 5 V ou en 12 V, il n’y a que très peu de différence. Ce que démontre le test suivant dédié au ventilateur du Pandora.
Les ventilateurs du Pandora
Un test est effectué sur les ventilateurs du boitier : Spectre
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, contrôlées par un multimètre.

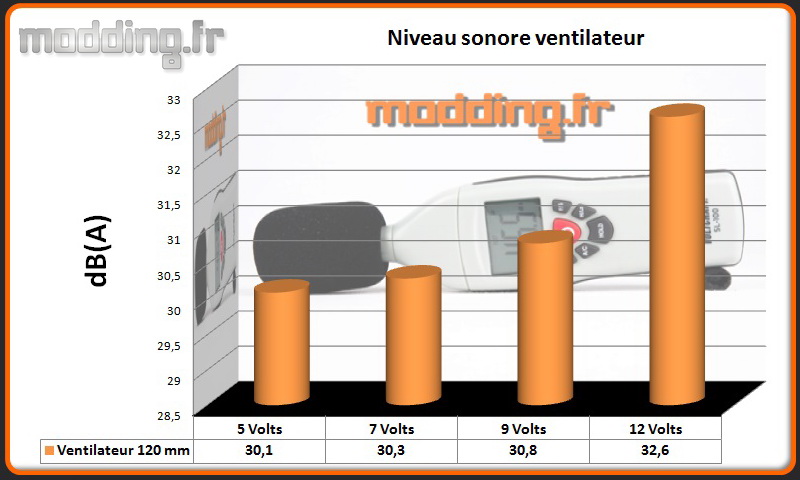

Niveau sonore

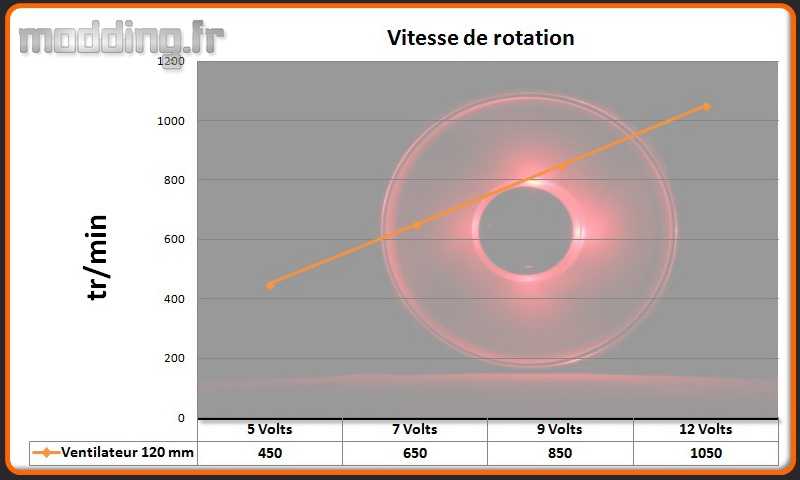

Vitesse de rotation
Les deux ventilateurs Spectre, présents dans le boitier Pandora, sont très silencieux pour ne pas dire inaudible! Il faut passer à 12 V pour commencer a distinguer le souffle engendré par les pales.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au dessus de la carte graphique.
Le relevé des températures de la carte mère, du SSD, de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.25.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du NH-U9S est configuré par le logiciel Speed Fan.
- –> 45° = 30%
- 45°–> 56° = 30% –> 100%
- 56° et + = 100%
On effectue les relevés :
- au repos (idle)
- OCCT CPU
- OCCT CPU+ demo en boucle de 3D Mark Fire Strike.

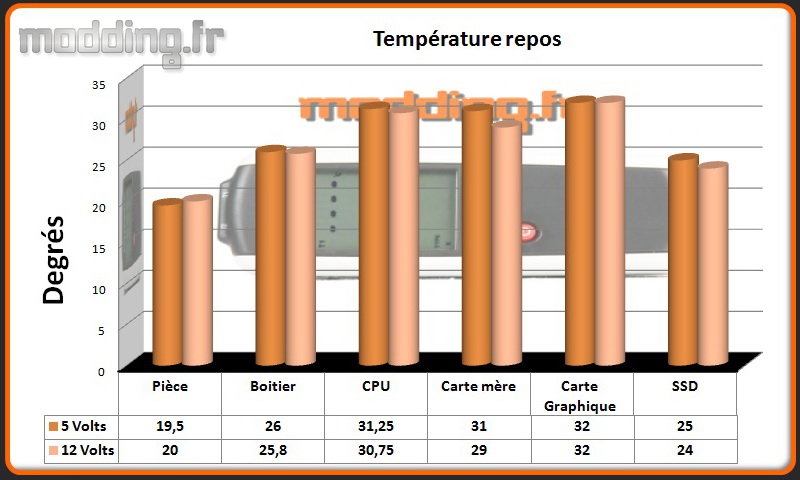

Repos

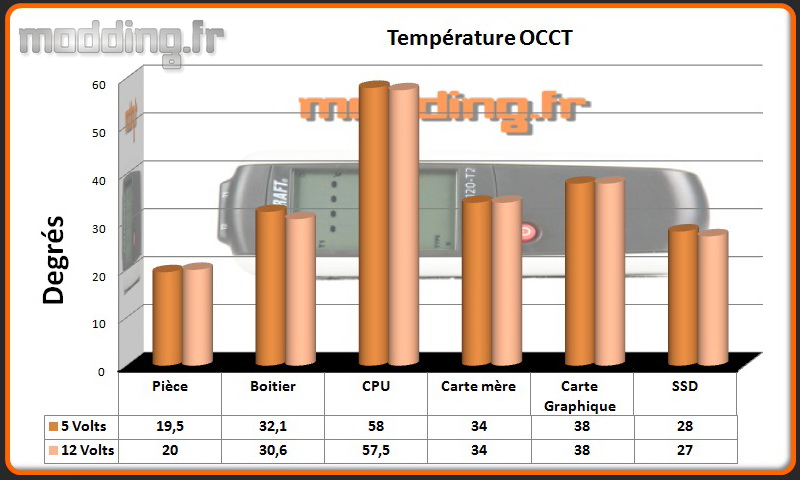

OCCT CPU

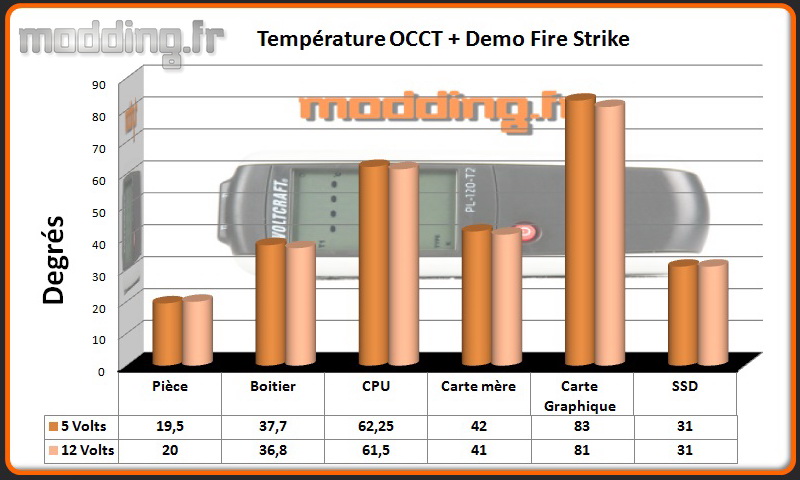

OCCT CPU + Fire Strike
Le passage des ventilateurs du Pandora de 5 V à 12 V, n’apporte que peu d’amélioration au niveau des températures. Au mieux nous gagnons 2° sur la carte graphique…
Sans être un boitier performant dans l’évacuation de la chaleur au sein du boitier, les températures ne sont pas non plus catastrophiques.
Sur les graphs suivants, nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence). Cela permettra d’avoir une base comparative avec le Pandora ainsi que pour les futurs boîtiers Micro ATX testés. Cela permet aussi de connaitre leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons en compte les résultats du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Comparatif OCCT CPU

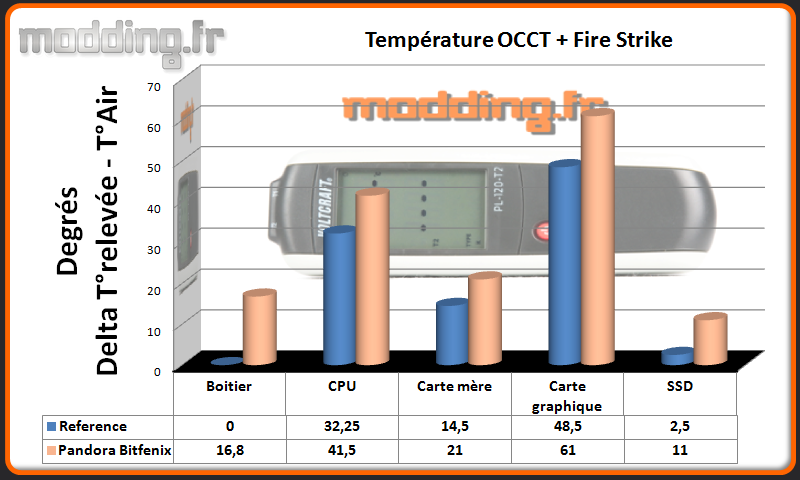

Comparatif OCCT CPU+Fire Strike
Nous constatons que l’air ambiant au sein du boitier a tendance à s’accumuler surtout dans le test extrême où on cumule OCCT et Fire Strike. Les ventilateurs du boitier semblent avoir du mal à évacuer ce surplus de calories… et par conséquent les composants chauffent plus…
Nous avons une différence de prés de 10° au niveau du cpu sur le test le plus stressant. Nous ne prendrons pas compte les relevés de la carte graphique remplacée par la GTX 680.
