[TEST] Pandora de Bitfenix

Montage :

On commence par les emplacements des unités de stockage. Plusieurs possibilités s’offrent à nous, 3 en 2.5″ et 2 en 3.5″.
On se munit des silentblocs présents dans le bundle, coté le plus épais vers le disque dur ou SSD.
Sur le module acier, nous avons deux emplacements pour ces silentblocs.

En face, nous avons des ergots avec le bout en caoutchouc (jusqu’au moindre détail…)

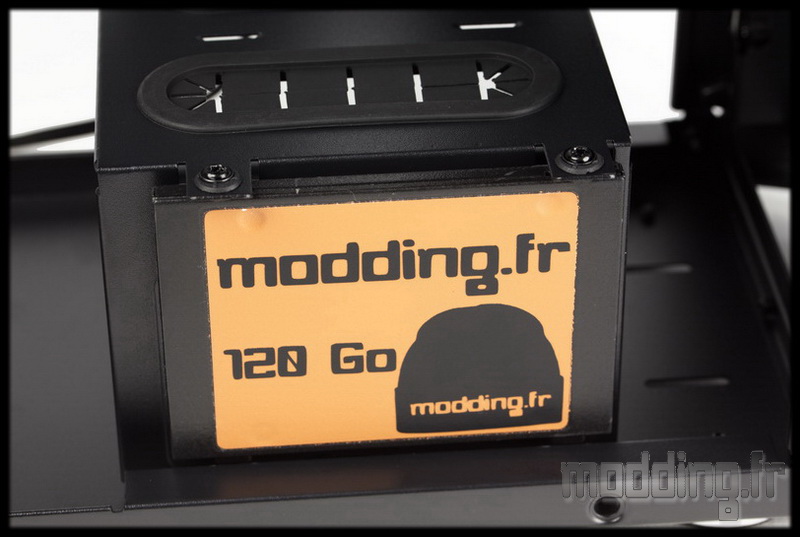

On peut ainsi placer une unité de stockage 2.5″.

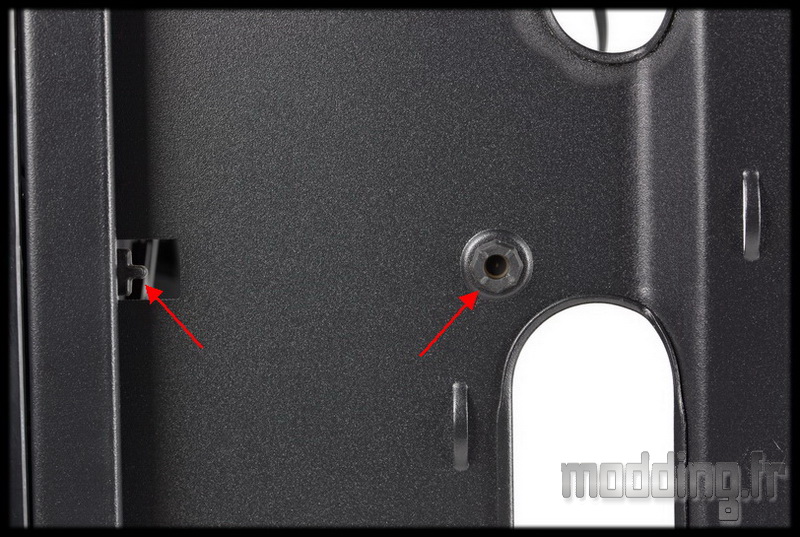

Coté coulisses du boitier, on retrouve le même type de fixation.

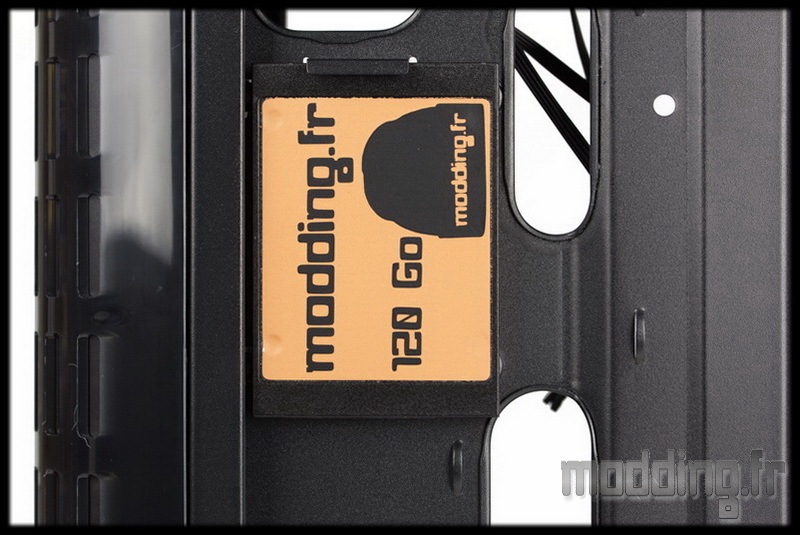

Ici aussi, on pourra installer une autre unité de stockage 2.5″.

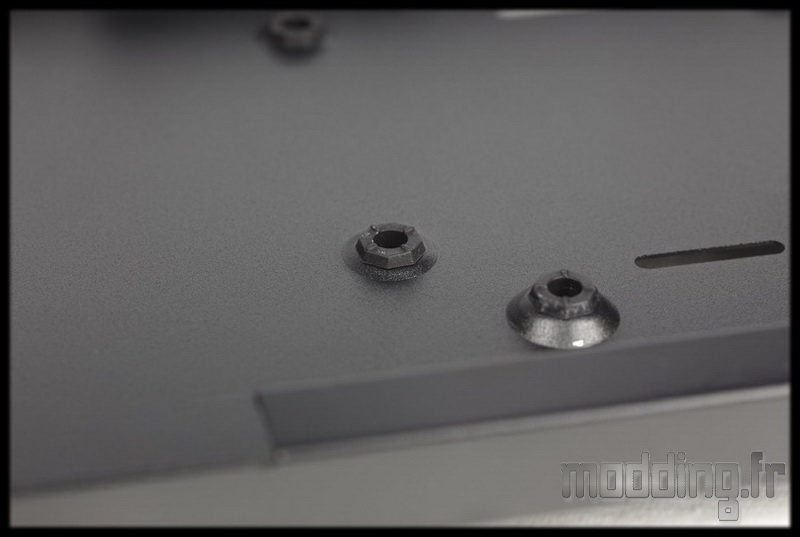

Nous avons vu une multitude de trous sur le bas du châssis, sous le module acier.
Nous mettons en place les silentblocs, la partie la plus épaisse vers l’intérieur.

Et nous avons le troisième emplacement pour unité de stockage 2.5″….

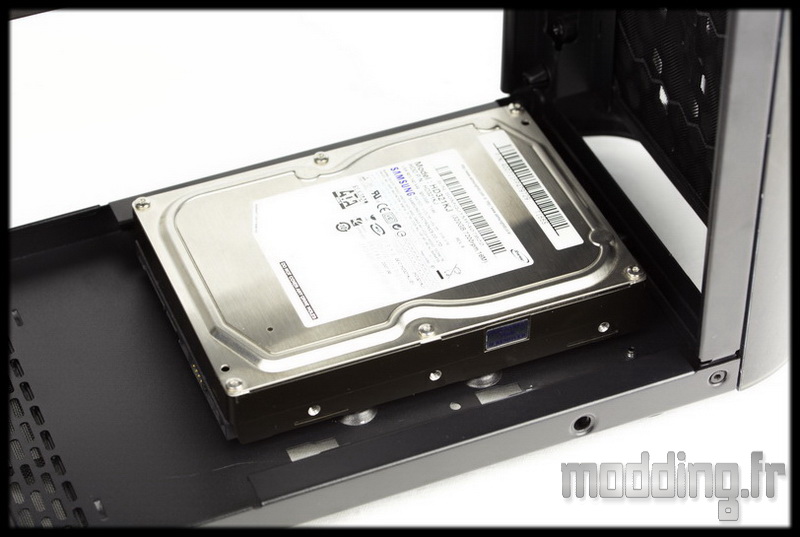

… Qui est commune avec l’emplacement pour unité de stockage 3.5″.

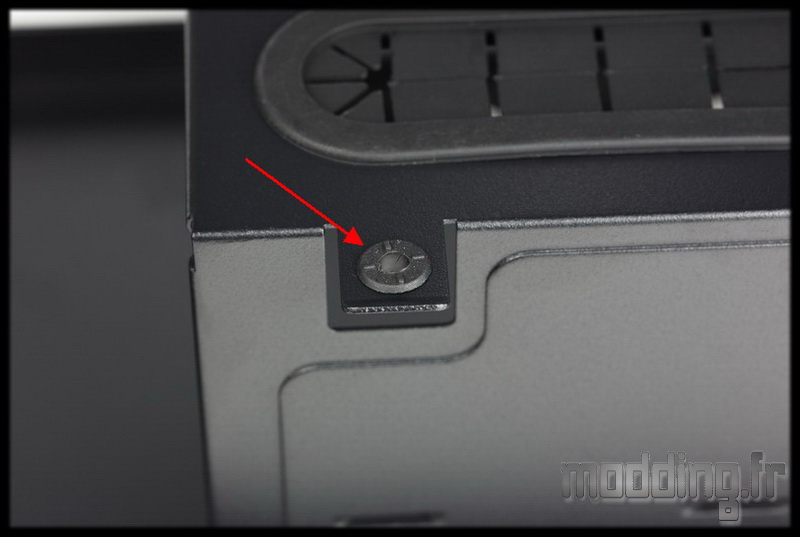

La fixation se fait par le dessous du châssis.

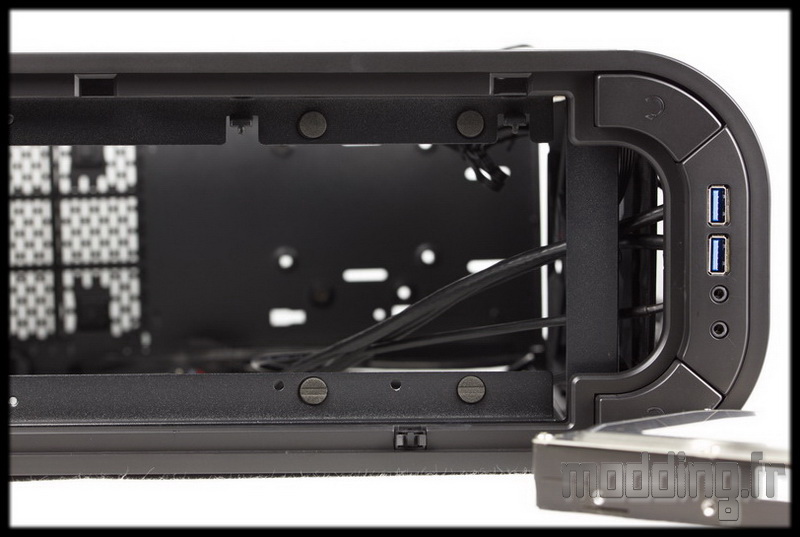

Le deuxième emplacement pour unité de stockage 3.5″ se situe en haut du boitier, sous la grille Mesh du top.

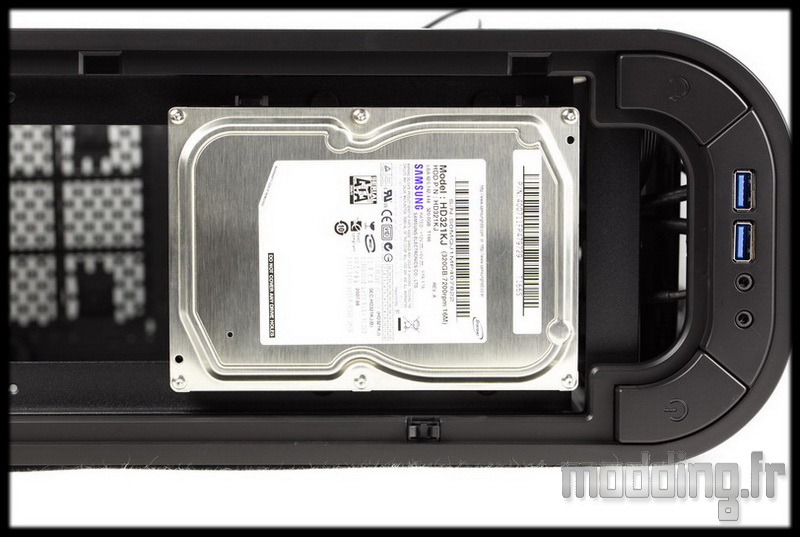

Les petits ergots avec embouts caoutchoucs d’un coté, on enquille le disque dur 3.5″ et alors qu’il repose sur les 4 plots caoutchoucs, on le visse sur son autre bord par en dessous.

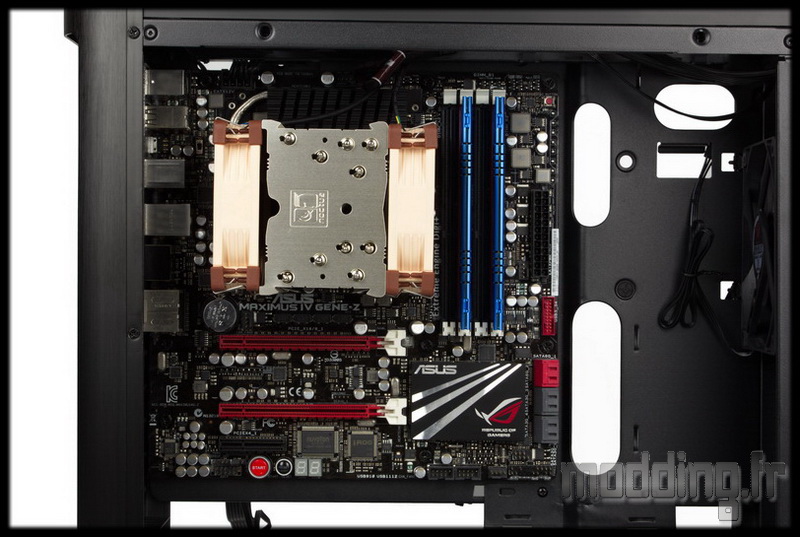

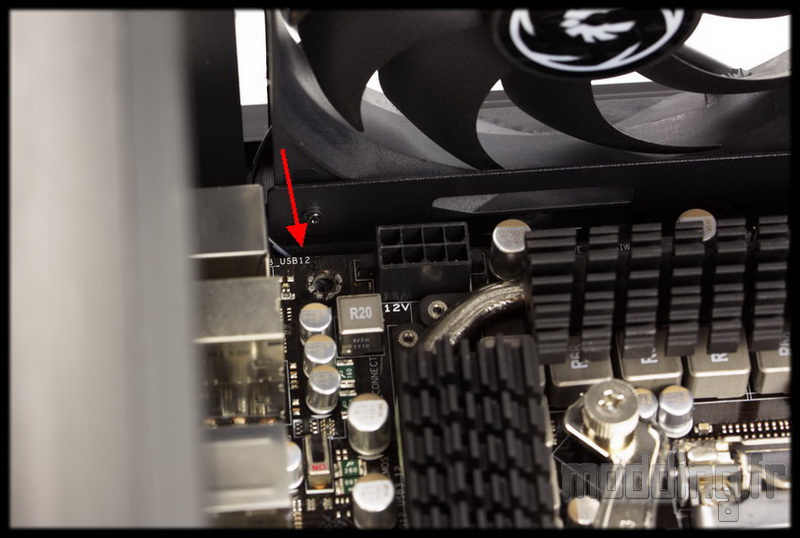

La carte mère prend place sur le plateau. Comme on peut le voir, elle a vite fait de se coller au plafond du châssis, obstruant quasiment le passage du câble CPU…

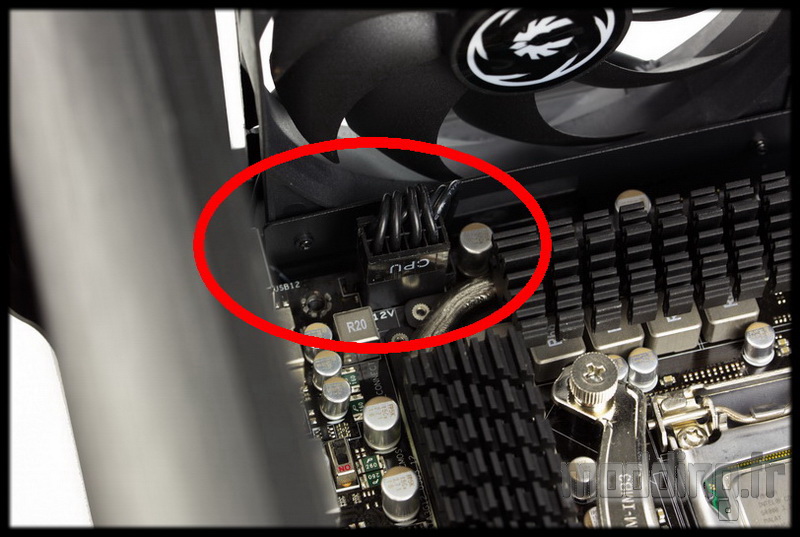

Il est donc conseillé de glisser auparavant le câble CPU est de le brancher à la carte mère.
Bien plier le câble pour éviter qu’il ne joue avec les pales du ventilateur.

Une carte mère au format Micro ATX ou mini ITX. Dans les deux cas, le ventirad qui sera installé, ne pourra pas dépasser les 134 mm de hauteur.

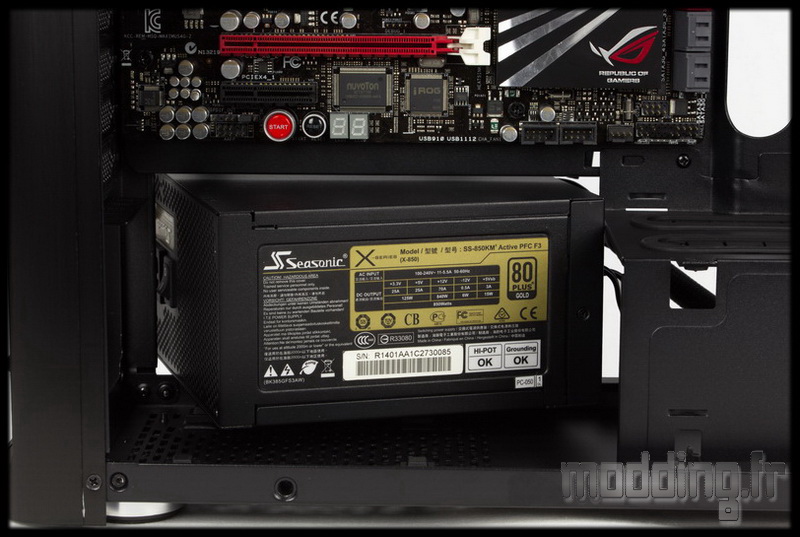

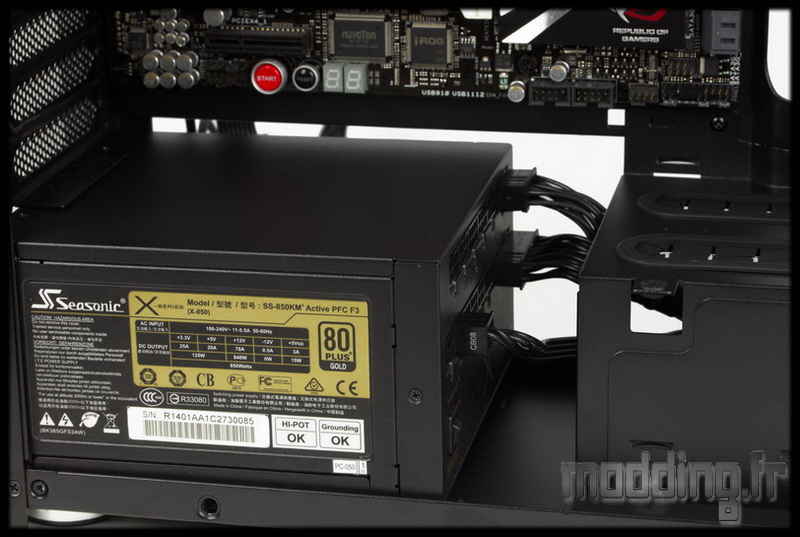

On met en place le bloc d’alimentation. Pour cela, on le glisse par le coté des coulisses.

Le bloc repose sur les 4 plots en caoutchouc.
Les câbles seront en partie cachés par le module acier.
Le Pandora accepte des blocs jusqu’à 180 mm de profondeur.

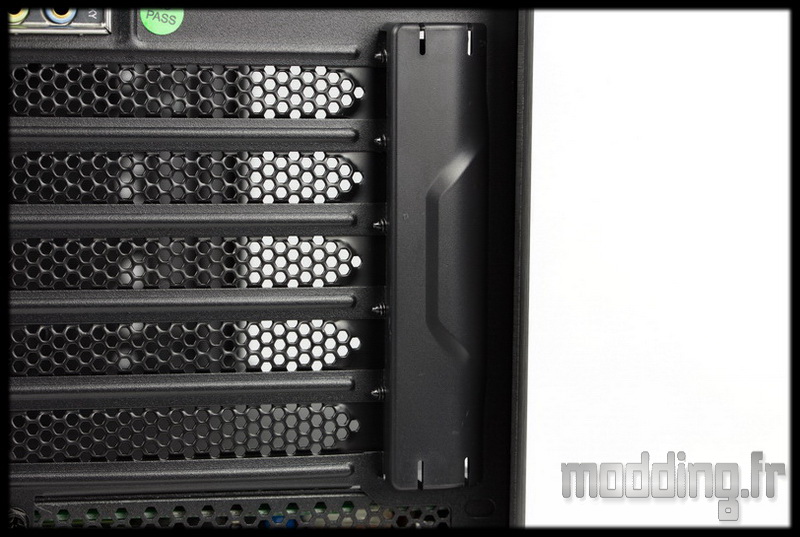

La fixation des équerres PCI est dissimulé par ce cache en plastique noir.
Deux clips (supérieur et inférieur) le rattache au châssis. Une pression sur chacun d’eux libère le cache en le ramenant vers soi.

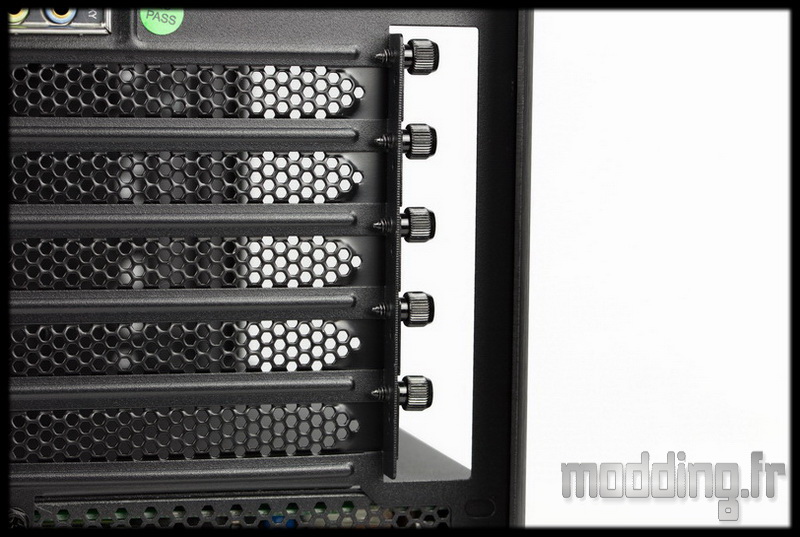

Les équerres sont fixées par des vis à mains.

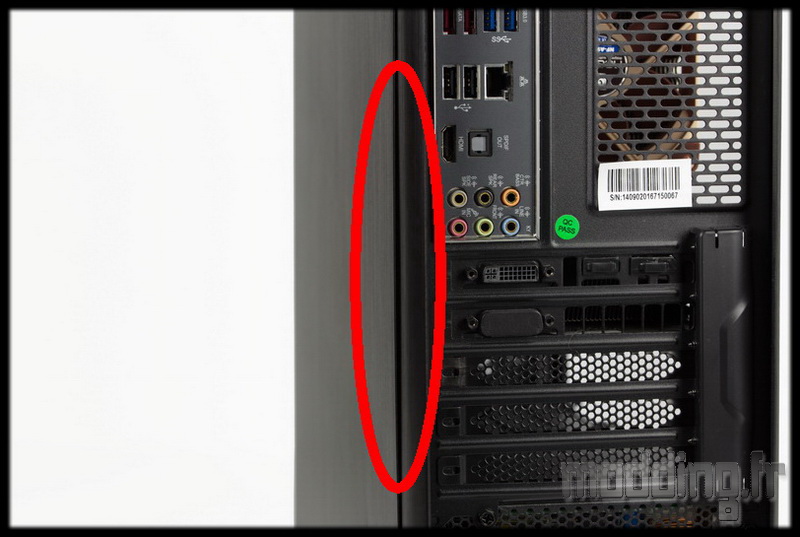

Des vis à mains qui sont parfois un peu trop serrées… De part le carénage arrière en alu qui revient sur le châssis, l’utilisation d’un tournevis (même Tom Pouce) n’est pas envisageable…

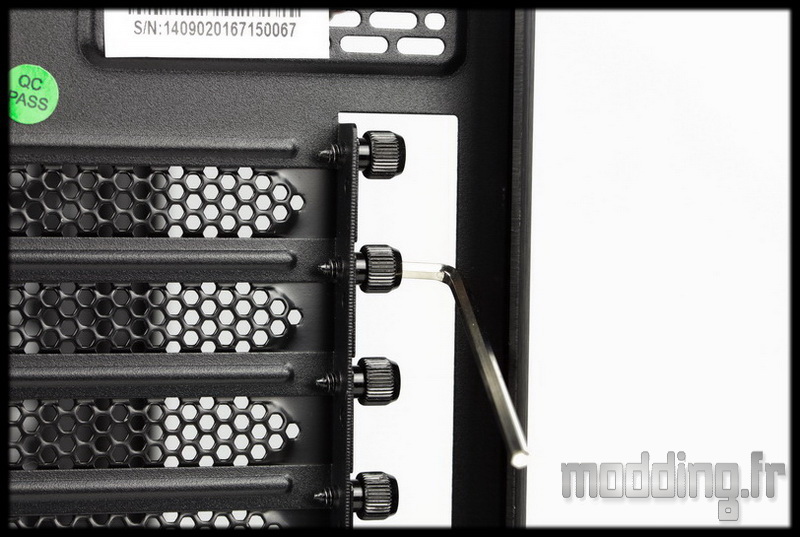

C’est maintenant que l’on comprend pourquoi Bitfenix a doté ses vis à main d’une empreinte à 6 pans! l’outil passe sans problème et permet de desserrer les vis.
Bitfenix a vraiment pensé au moindre détail!

On installe la carte graphique, mais!!! voilà… ça ne rentre pas!
Non pas dans la longueur…. mais dans la largeur!!! du moins notre R9 280X DCU2… avec ses 144 mm de large….

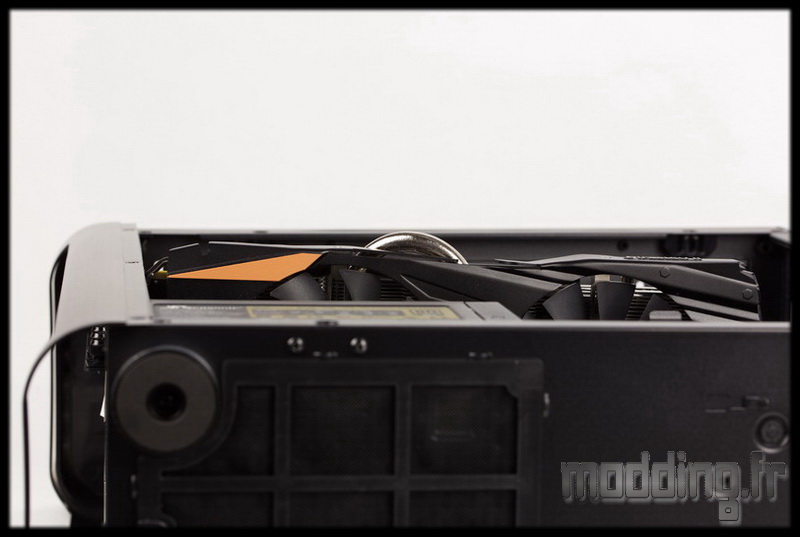

Le Pandora avec ses 160 mm de large (largeur totale!) limite la mise en place de certaines cartes graphiques et ventirad.
Il faut compter 120 mm de large pour la carte graphique inclus la place pour les connecteurs…

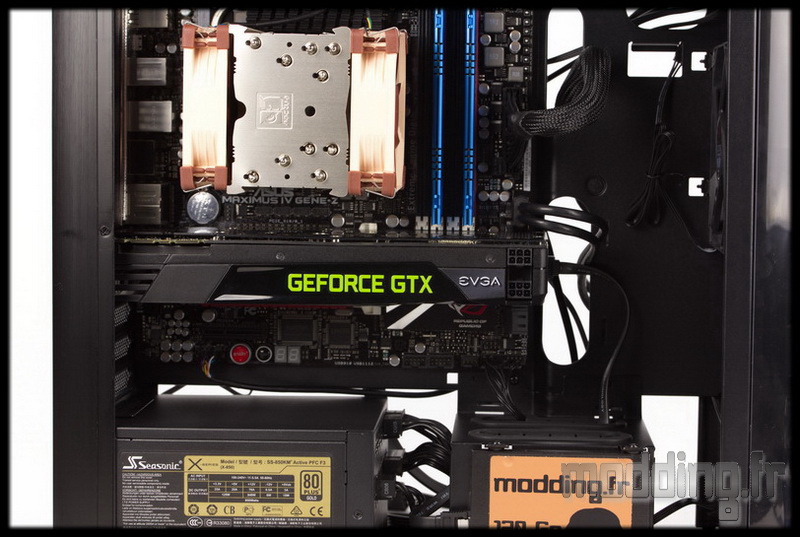

Nous avons du nous rabattre sur cette GTX 680 dotée du design de référence et ses 111.15 mm.
Coté longueur, il y a de la marge! jusqu’à 375 mm en l’absence de ventilateur à l’avant du boitier niveau de la carte.

Coté coulisse, l’ouverture au niveau du plateau est assez grande pour accéder à l’arrière du Socket.

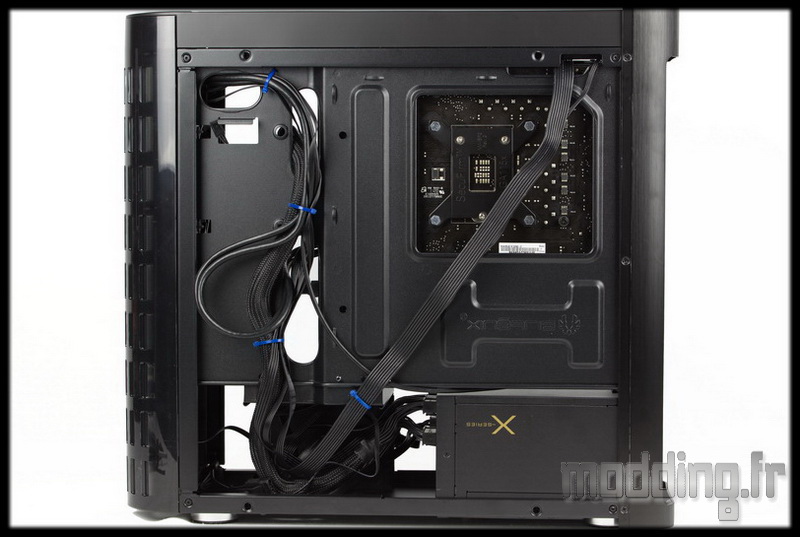

Il est plus que conseillé de prêter une attention particulière au rangement des câbles!

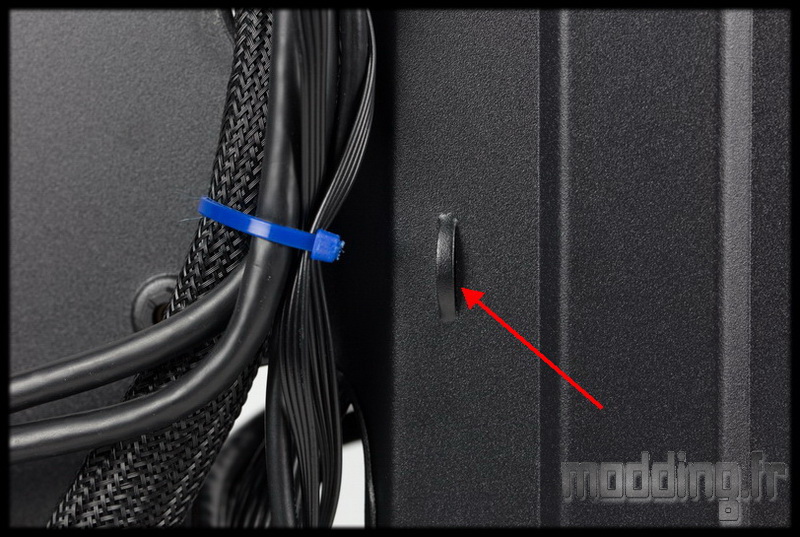

L’emplacement de certains point d’ancrages n’est pas judicieux… Vu le diamètre de l’ensemble des câbles et notamment du 24 broches, nous aurions préféré les avoir en avant des ouvertures des passages de câble.

Seul espace suffisamment grand pour ranger les câbles le plus à plat possible.

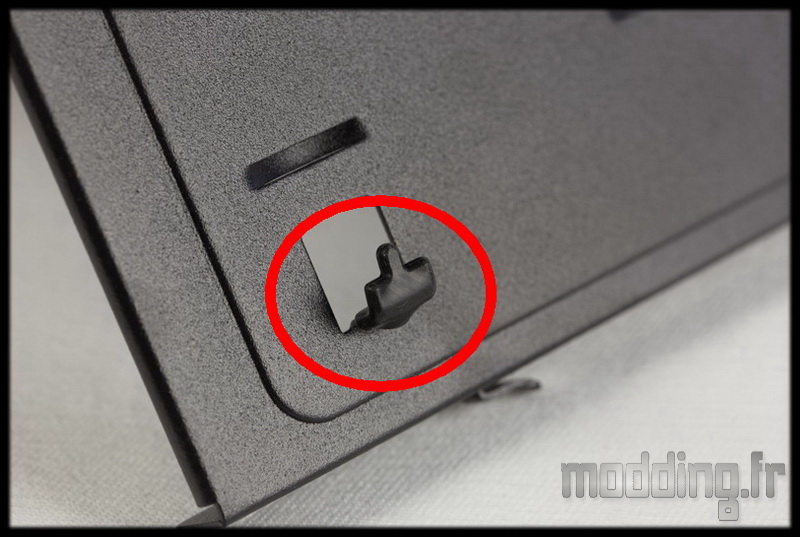

Car il ne faut pas oublier une chose! c’est que les portes latérales sont fixées au châssis par un système de clips.
Esthétique certes, le clipsage est assez ferme mais pas aussi efficace que le système d’ergots métalliques avec la porte qui coulisse sur le rail…
Donc si on ne veut pas voir la porte bombée ou carrément refuser de se clipser… il faut bien ranger tous ces fils…

De l’autre coté, quand ce n’est pas le ventirad ou la carte graphique elle même, ce sont les câbles d’alimentation PCIe qui peuvent du coup gêner la fermeture…

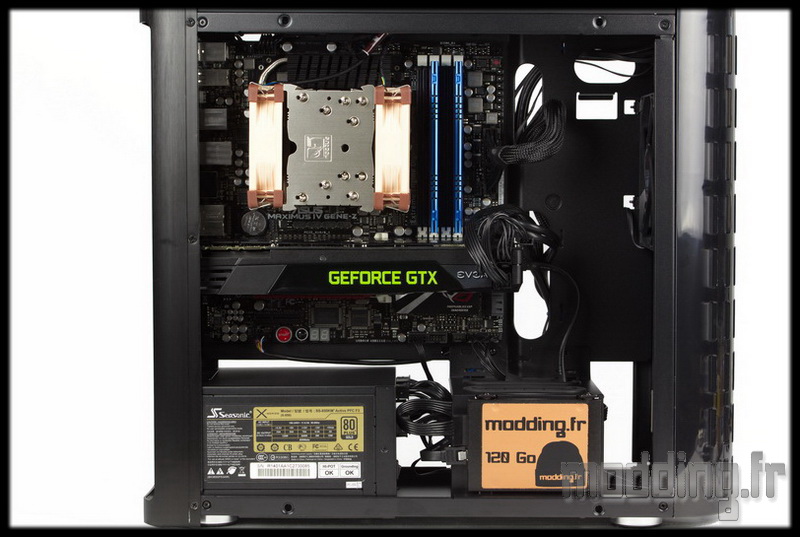

Nous remarquons, cependant, un bel espace à l’avant du boitier. Nous avons un ventilateur en 120 mm en place, auquel nous pouvons adjoindre un deuxième ventilateur. On peut alors ajuster la hauteur de ces deux ventilateurs.
On peut aussi mettre en place un AIO avec un radiateur 240 jusqu’à 35 mm d’épaisseur.

Avec un peu de patience et pas mal de colliers Serflex (plus que 5…), on finit par y arriver.

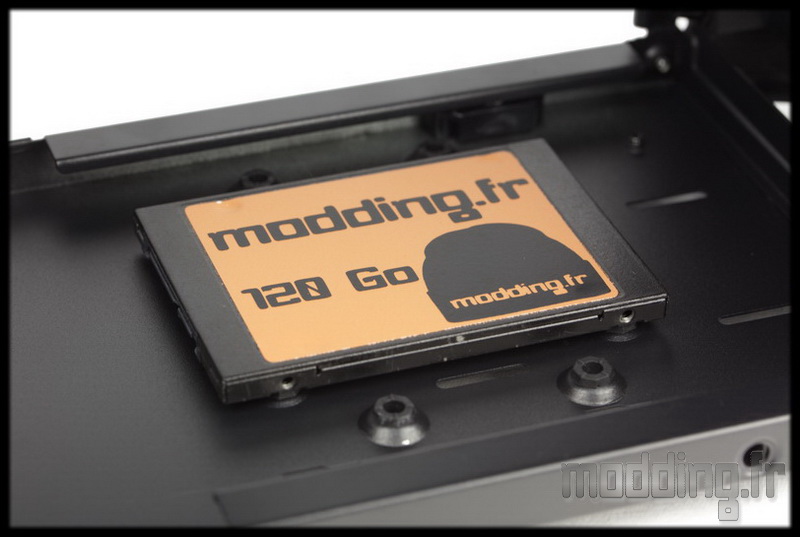

On apprécie alors la découpe de la porte vitrée qui donne sur notre SSD customisé (fixé sur le module acier), sympa non?
