Démontage :
Avant de monter la config, on démonte tout!!!

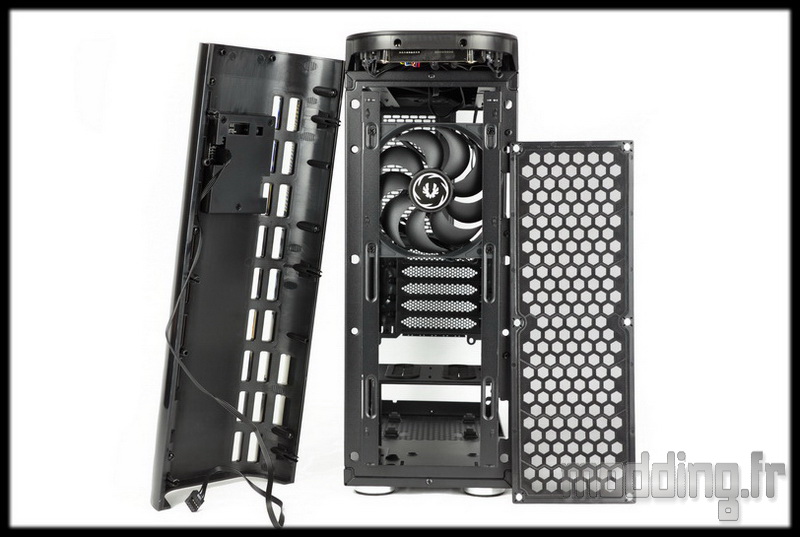

On commence par la façade que l’on désolidarise du châssis. Elle est simplement fixée par des clips ronds sur trois niveaux.
Derrière elle, nous avons une grille filtrée avec une armature en plastique sous forme de nid d’abeilles (sans les abeilles…) qui intègre des aimants à l’instar du filtre de l’alimentation pour sa fixation sur le châssis.
L’avant du châssis permet de fixer deux ventilateurs en 120 mm. Les trous sont oblongues permettant d’ajuster ainsi la hauteurs des dits ventilateurs.

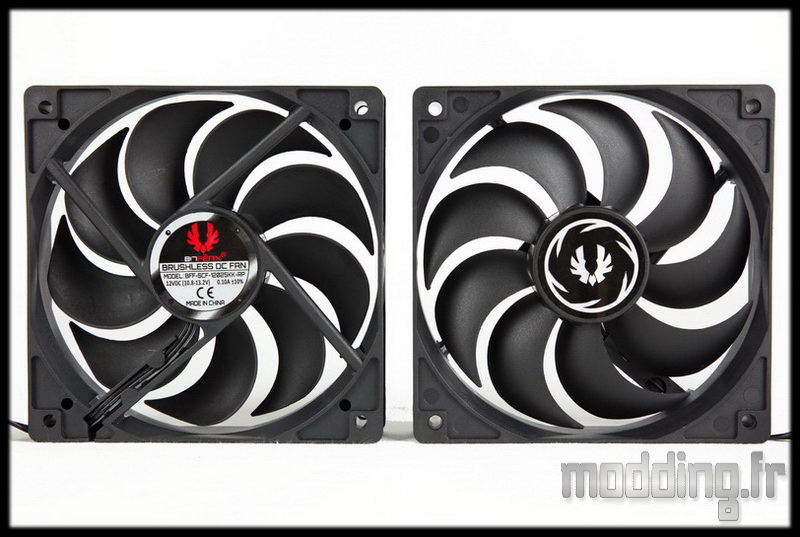

Les deux ventilateurs fournit par Bitfenix sont issus de la gamme Spectre.
Ils sont dotés d’un câble noir de 550 mm de long se terminant par une prise 3-pins noire.

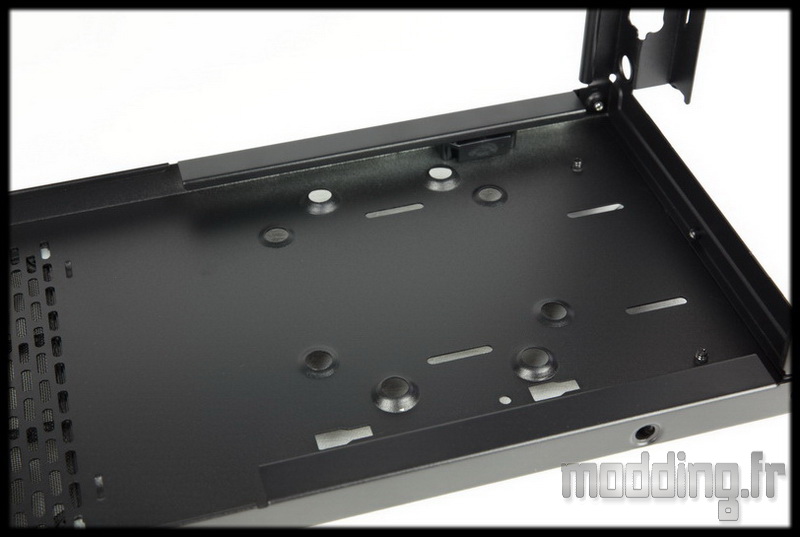

On retire le module acier, maintenu par un système d’ergots et deux vis, cela nous permet de mieux visualiser les trous sur le bas du châssis pour la mise en place d’une unité de stockage en 2.5″ ou 3.5″.

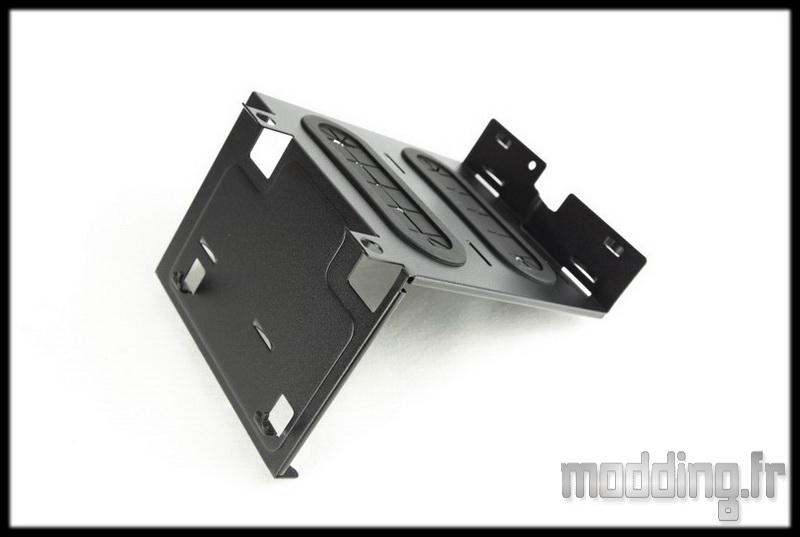

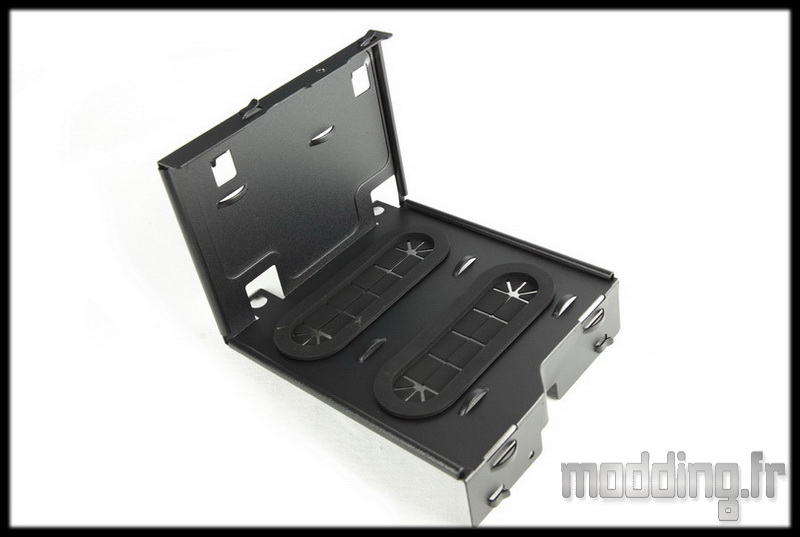

Le module multifonction avec ses deux grommets et son support pour unité de stockage 2.5″.
Sa face interne est dotée de plusieurs points d’ancrage pour assurer le rangement des câbles.

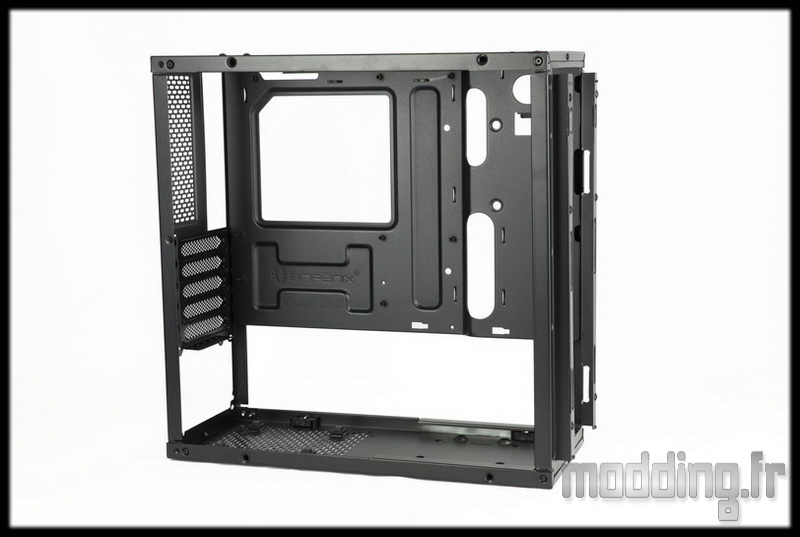

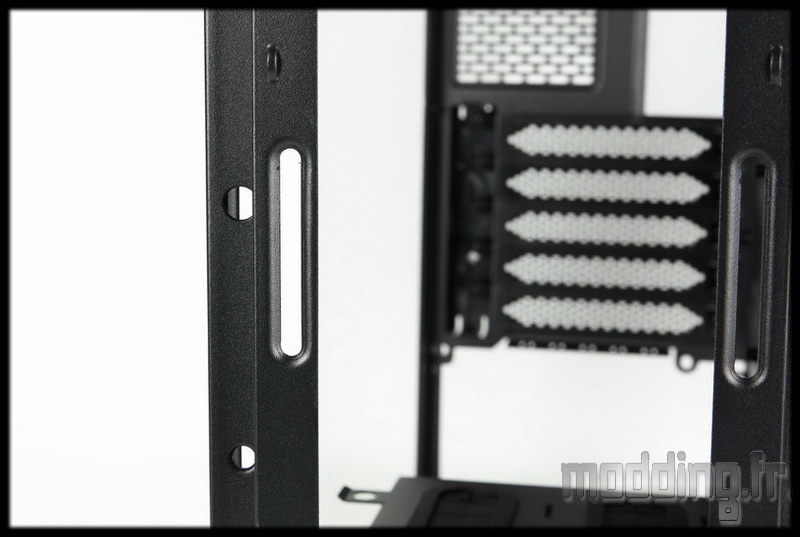

Hormis les équerres des slots d’extensions, le reste du châssis est completement riveté.

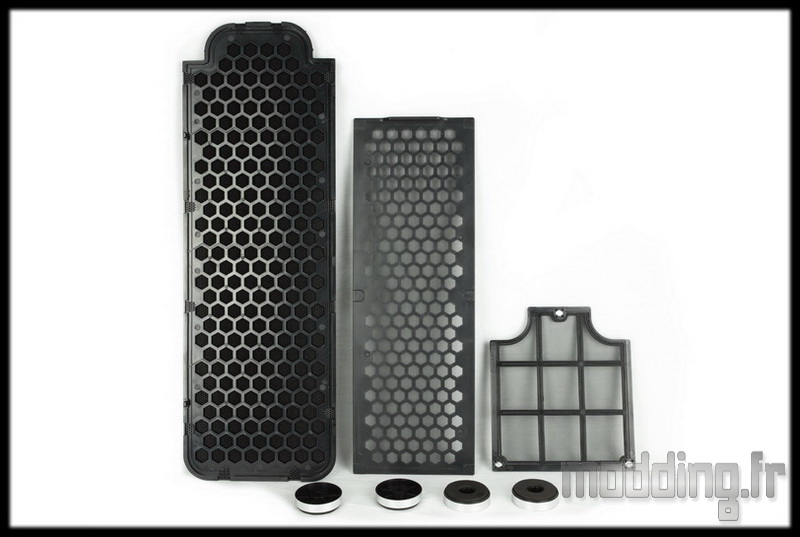

Le filtre supérieur, le filtre antérieur et le filtre inférieur.
A leur pieds…. les 4 pieds style Hifi du boitier.

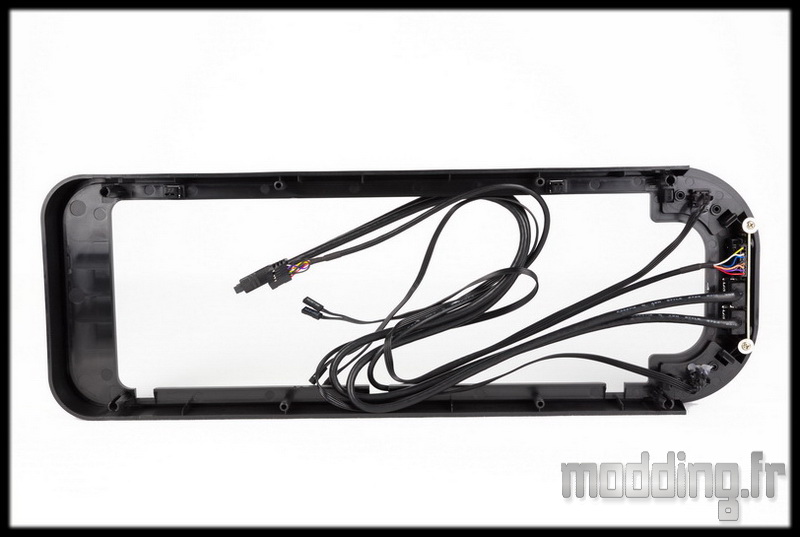

Le top du Pandora est fixé au châssis à l’aide de clips “baton” (3 points de fixation sur chaque bord).

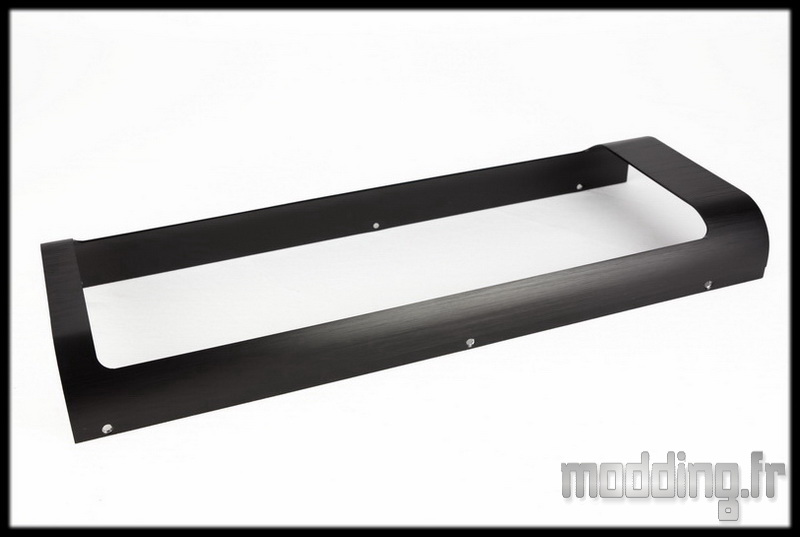

Le carénage de l’arrière du boitier tout en alu brossé. Il est fixé au châssis par six vis.

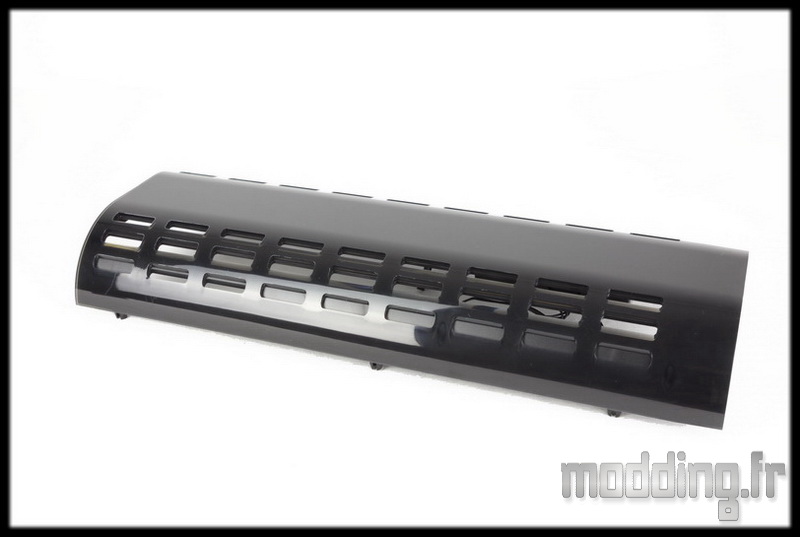

On retrouve donc la façade avec son aspect brillant sur le devant et ses ouïes latérales.
A l’arrière, au niveau de la fenêtre du 1/3 supérieur, nous avons un cache plastique.

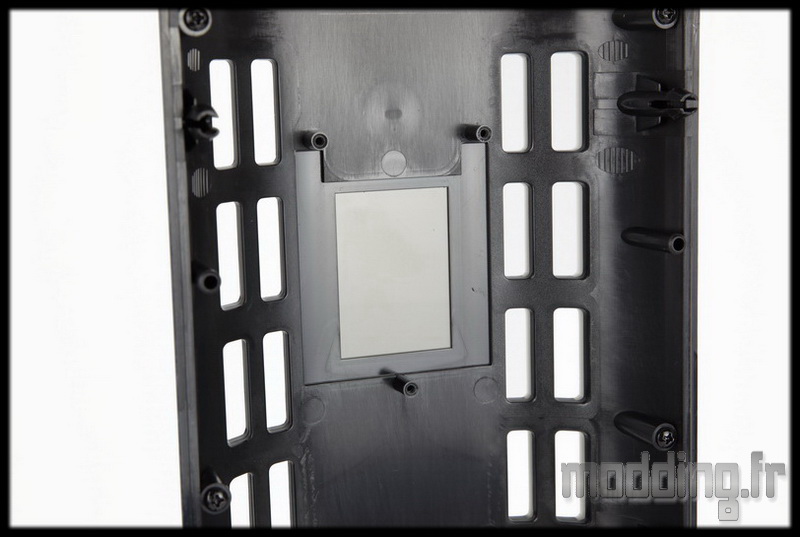

Il est fixé à la façade par trois vis et dissimule une fenêtre translucide…

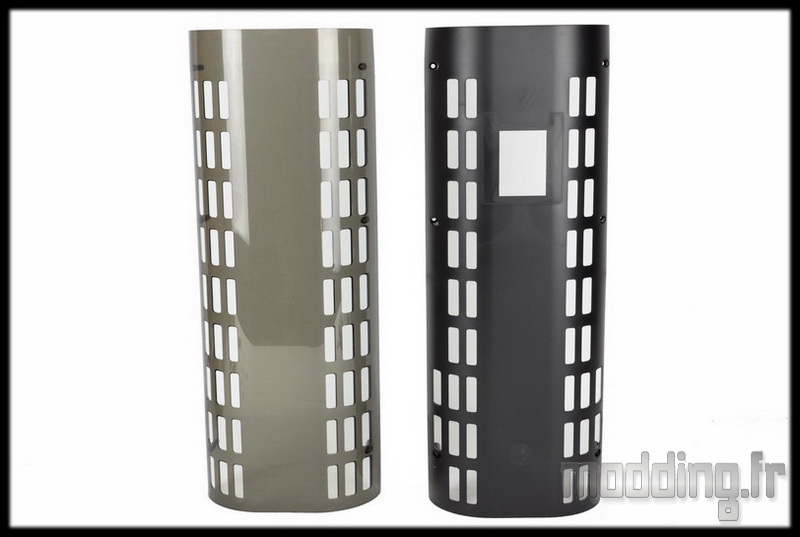

La façade, elle même, est en deux parties. Des vis les relient ensemble avec une armature plastique noire et une partie acrylique fumée donnant le coté brillant.

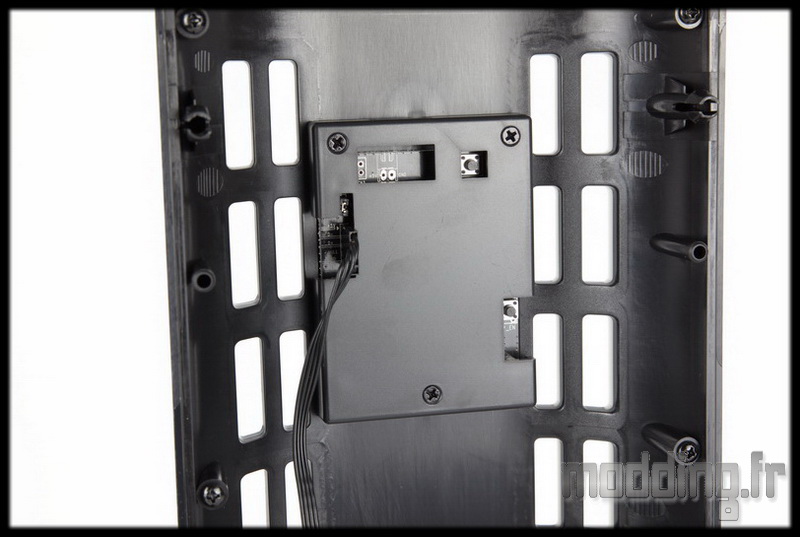

Mais que dissimule ce cache en plastique???

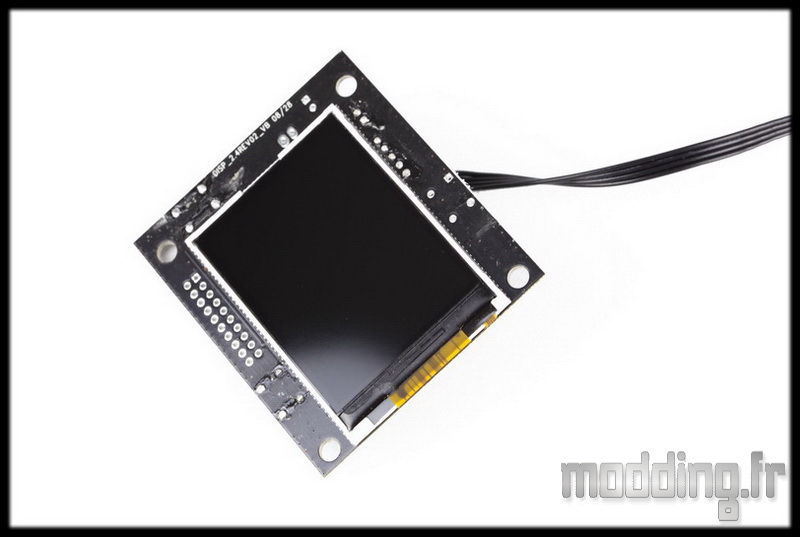

Un écran LCD de 2.4″.
Un écran qui permettra de personnaliser à souhait le Pandora du logo que nous voudrons mettre en place!!!
Un écran couleur qui plus est!
Tel est le petit plus Bitfenix!
La version Core du Pandora est exempt de cet écran.

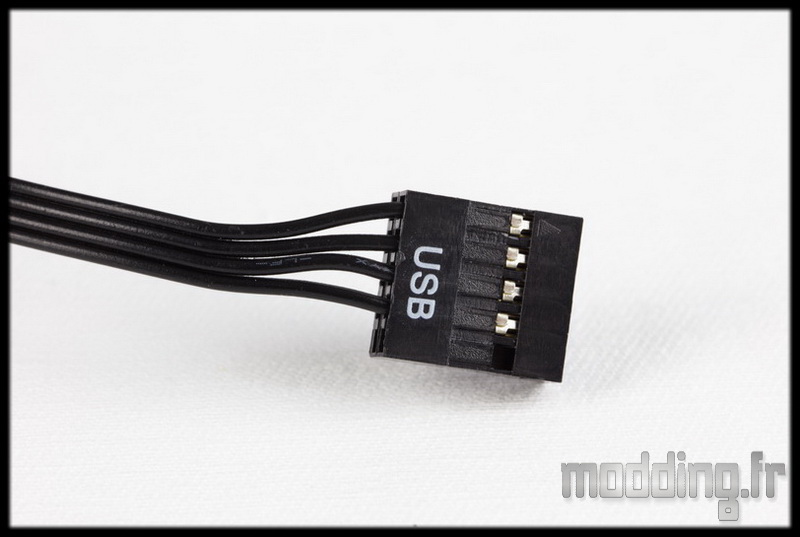

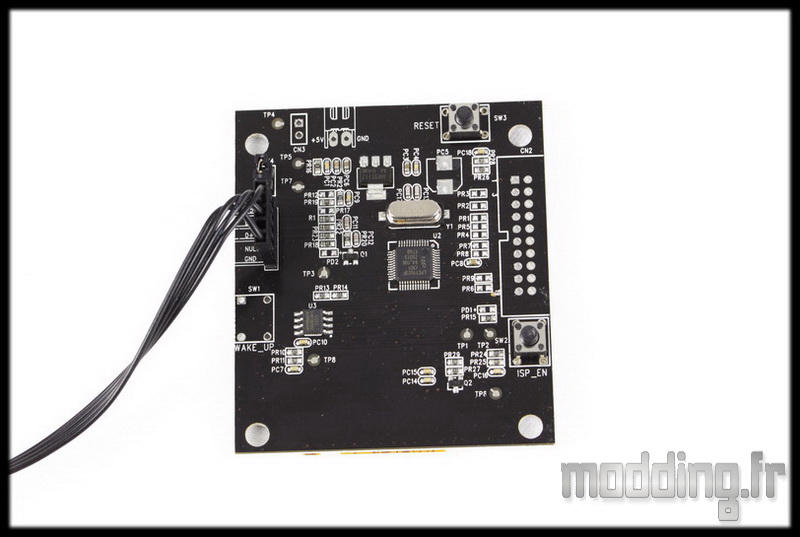

Un câble, muni de 4 fils se terminant par une prise type USB interne, alimente cet écran et permet ainsi l’affichage de photo, ce que nous verrons un peu plus tard…

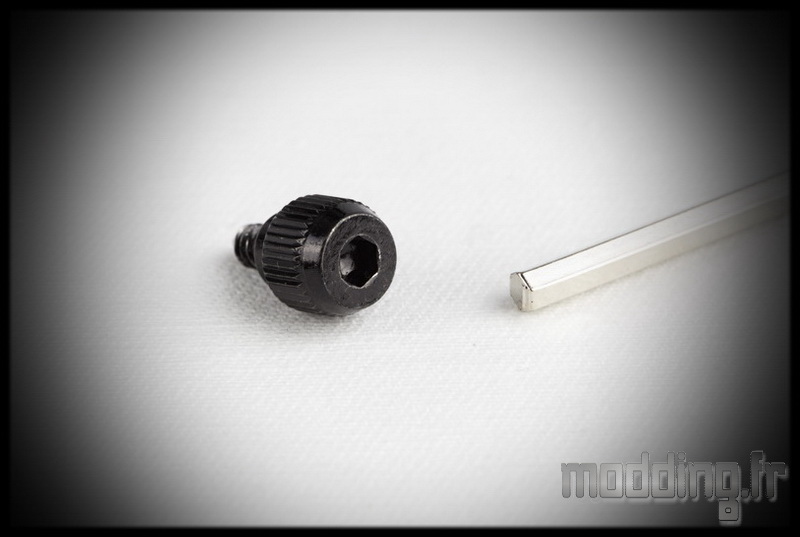

Un détail assez particulier celui-ci…: les vis à main sont dotées d’une empreinte de type 6 pans… mais il y a une bonne raison à cela que nous allons voir dans la section montage.
De plus, Bitfenix fournit la clé qui va bien.
