[TEST] Pandora de Bitfenix

L’intérieur :

Comme vu sur la notice donc, il faut tirer les portes vers soi pour avoir accès à l’intérieur du boitier. Idéalement, il faut vraiment coucher le boitier et bien positionner les mains sur le haut et le bas de la porte (comme sur le schéma).

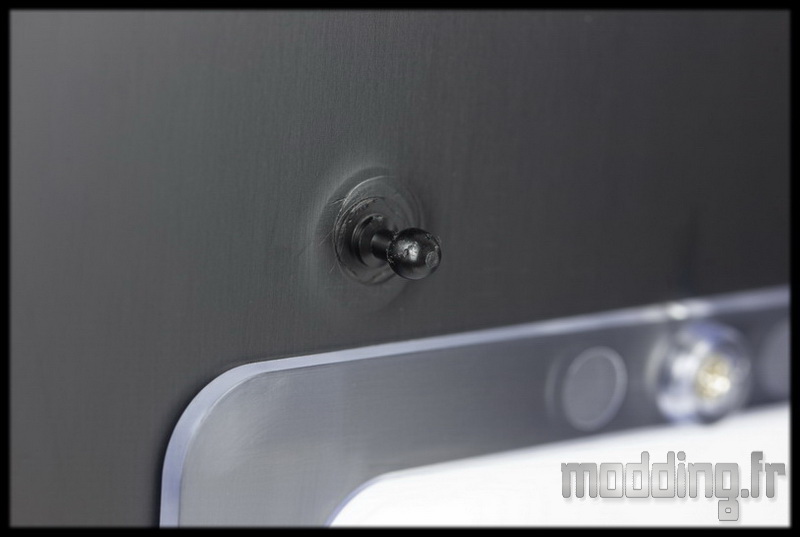

Les portes sont dotées d’ergots en forme de petites boules, 4 au total (deux en haut, deux en bas).

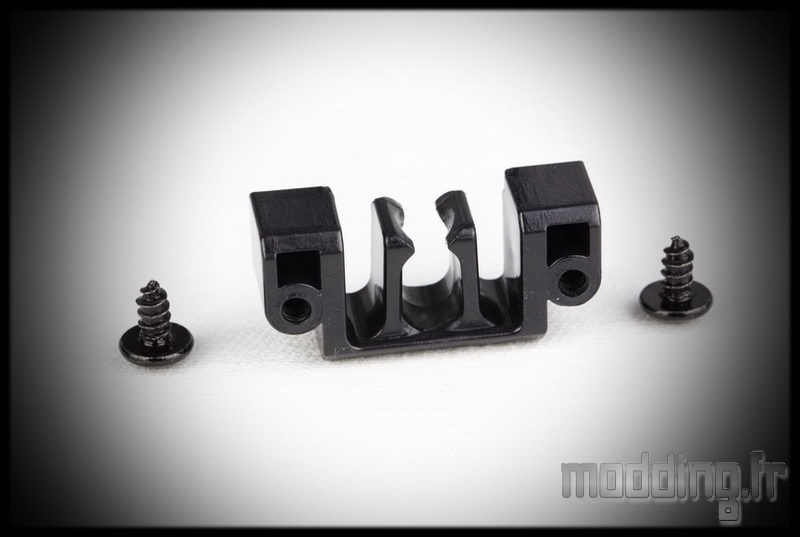

Ces ergots viennent alors se clipser dans ces éléments en plastique qui sont fixés sur le châssis.
Cela permet d’avoir une fixation totalement invisible et donne un aspect extérieur très clean!

La vitre est vissée sur l’épaisseur de la porte en alu. Nous apercevons sur les bords supérieurs et inférieurs du châssis, les trous par lesquels passent les ergots de la porte et derrière lesquels se trouvent les clips en plastique.

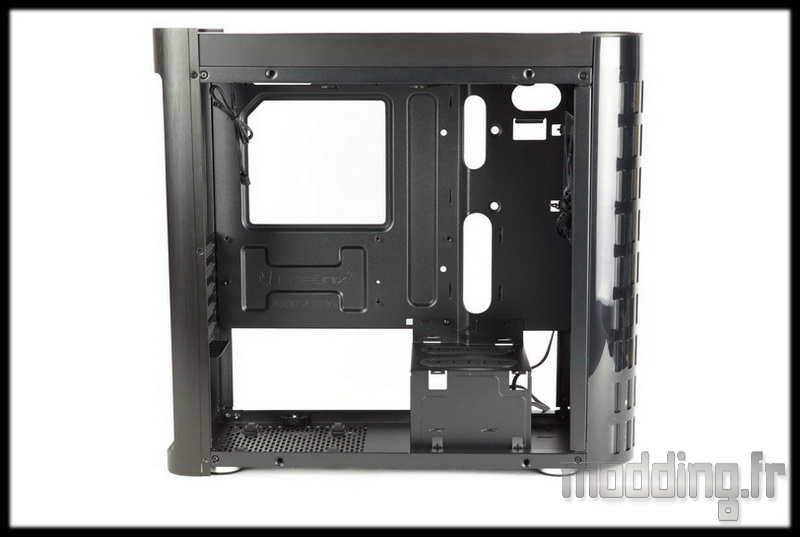

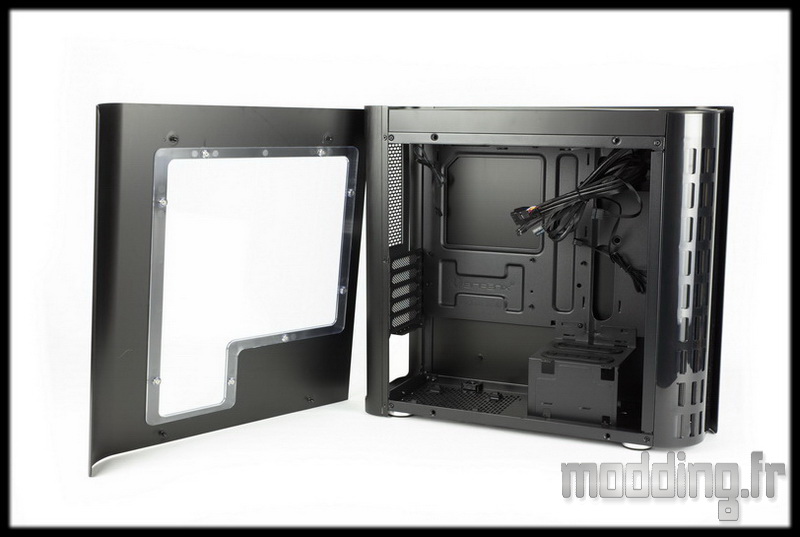

L’intérieur du Pandora est tout noir, et cela quelque soit la couleur externe.
Bitfenix a modifié l’aspect habituel de l’intérieur d’un boitier classique. Même si on retrouve la carte mère sur la gauche, nous n’avons plus les baies des disques durs sur l’avant du boitier.

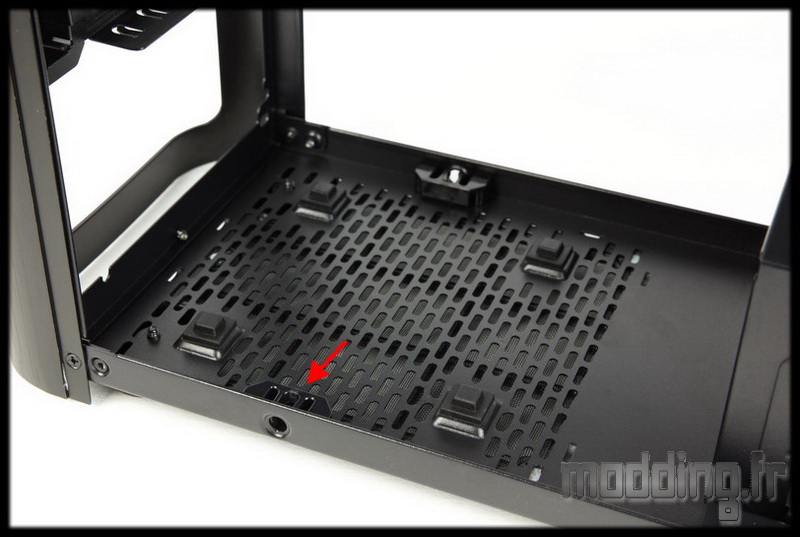

L’alimentation viendra reposer sur 4 plots en caoutchouc.
Le design de la grille reprend celui de la grille d’aération à l’arrière du boitier avec ses ouvertures oblongues. Tout est repensé dans les moindres détails!
De part et d’autre de l’emplacement de l’alimentation, nous avons les clips des portes fixés sur les bords du châssis.

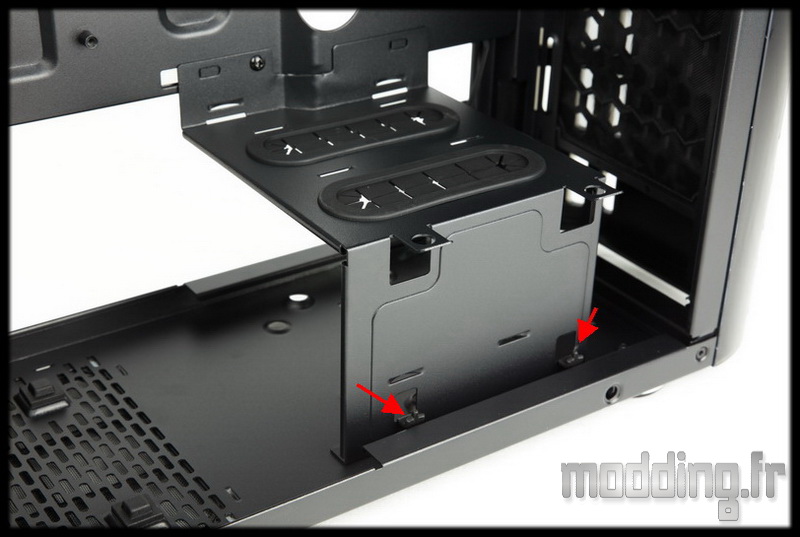

Plus en avant, nous avons ce module en acier qui a plusieurs fonctions. Il abrite la fixation d’une unité de stockage sur le bas du châssis, permet de dissimuler les câbles de l’alimentation et intègre le logement d’une unité de stockage 2.5″ sur son bord latéral.
Deux grommets sont placés sur le dessus pour un passage éventuel de câble.

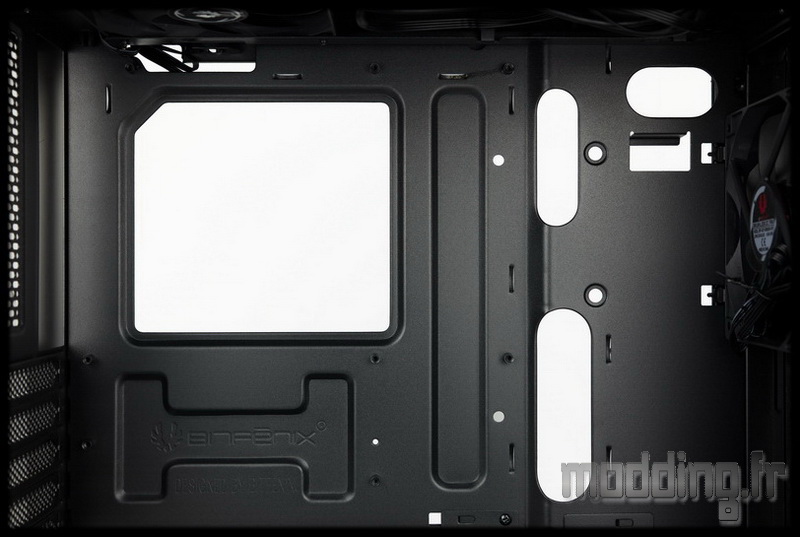

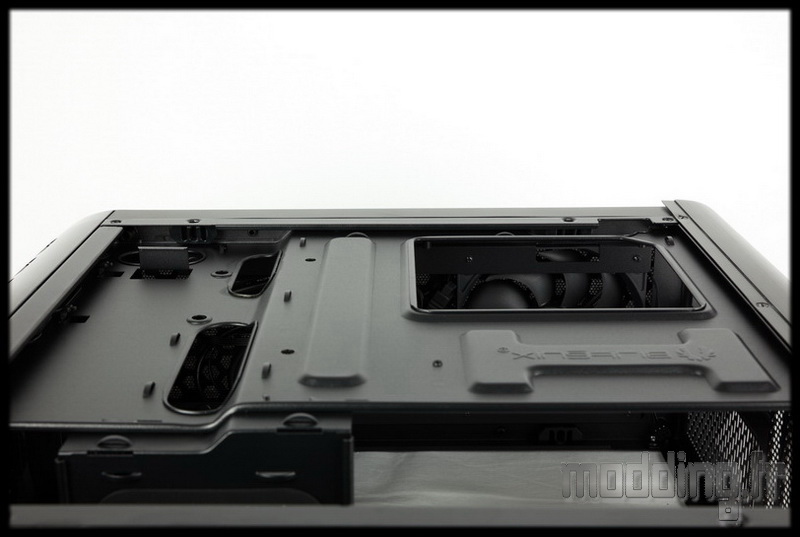

Le plateau de la carte mère comporte une grande ouverture pour l’accès à l’arrière du Socket, ainsi que des ouvertures pour le passage des câbles. Ces dernières ne sont pas munies de grommets.
Le plateau contient des enfoncements pour améliorer sa rigidité.

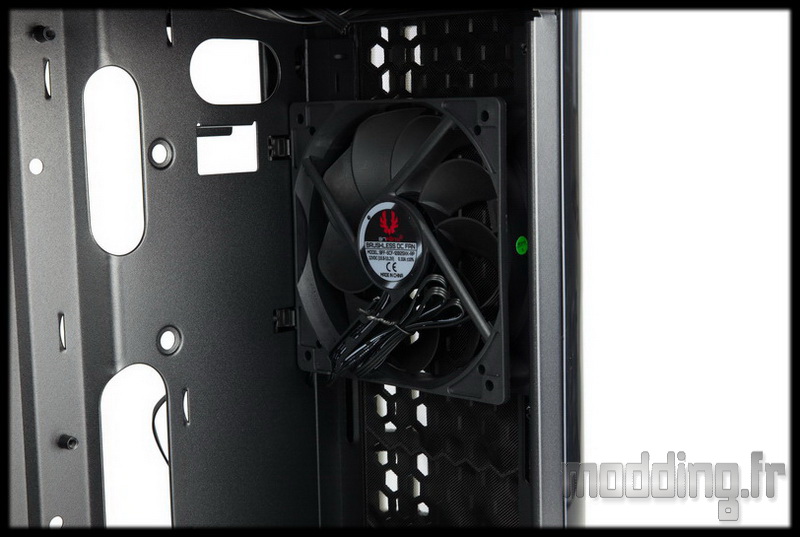

A l’avant du châssis, nous notons la présence d’un deuxième ventilateur en 120 mm. Il est placé en aspiration…

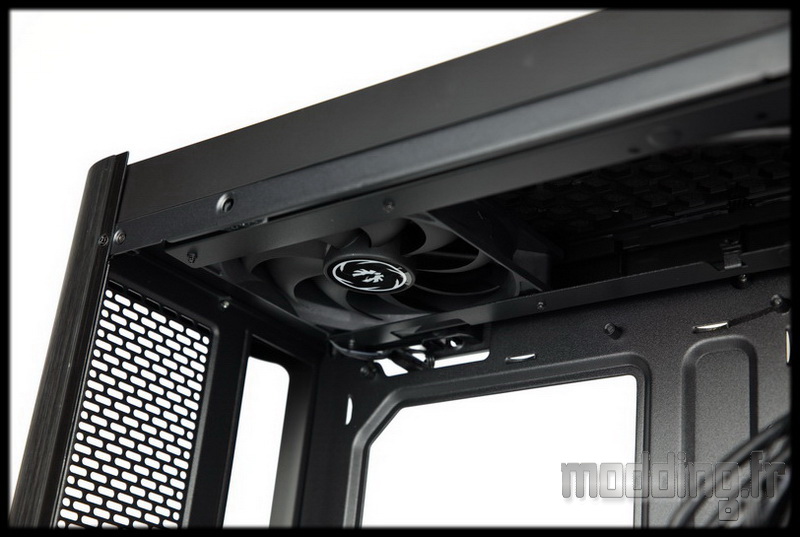

… tandis que celui du top est placé en extraction pour assurer un bon flux d’air.
Nous apercevons juste en dessous, l’ouverture dans le plateau pour permettre le passage du câble CPU.

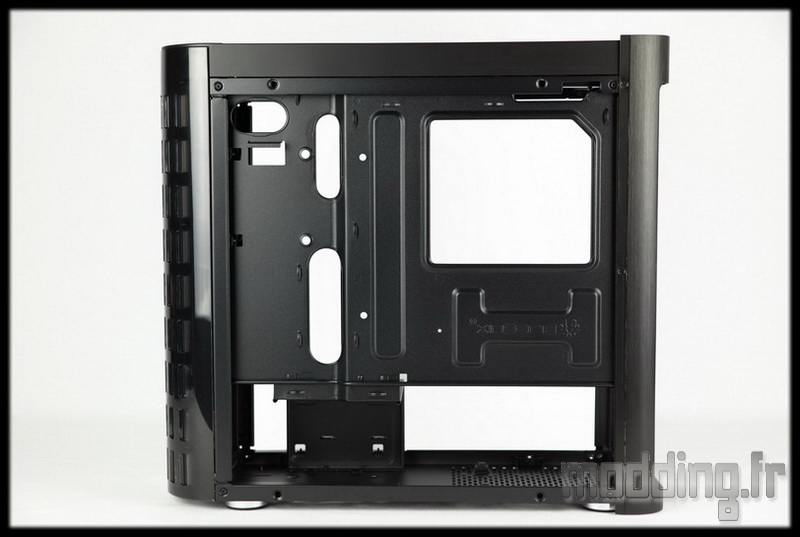

Les coulisses du Pandora.

De ce coté nous avons un autre emplacement pour unité de stockage 2.5″ avec les deux ergots sur l’avant du châssis.

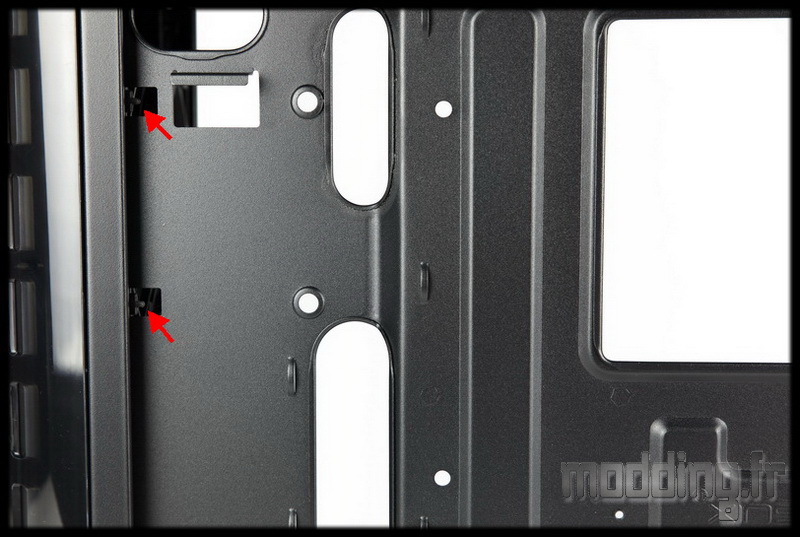

On aperçoit plusieurs points d’ancrage pour faciliter le rangement des câbles.

Cela sera bien utile car l’espace alloué à ce rangement n’est pas immense! Quasiment virtuel derrière le plateau de la carte mère, l’espace se révèle un peu plus conséquent sur la partie antérieure juste en avant des ouvertures de passage des câbles.

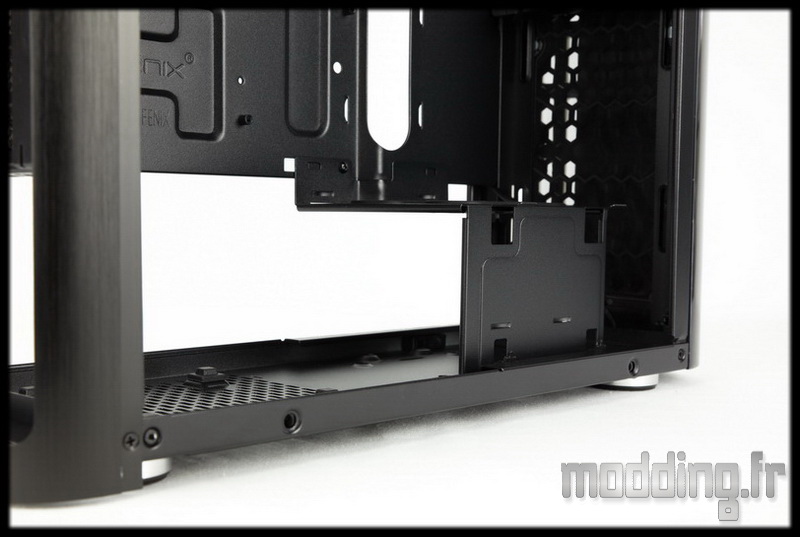

Le plateau de la carte mère continue donc jusque sur l’avant du châssis, par contre la partie inférieure allouée à l’alimentation est completement ouverte.

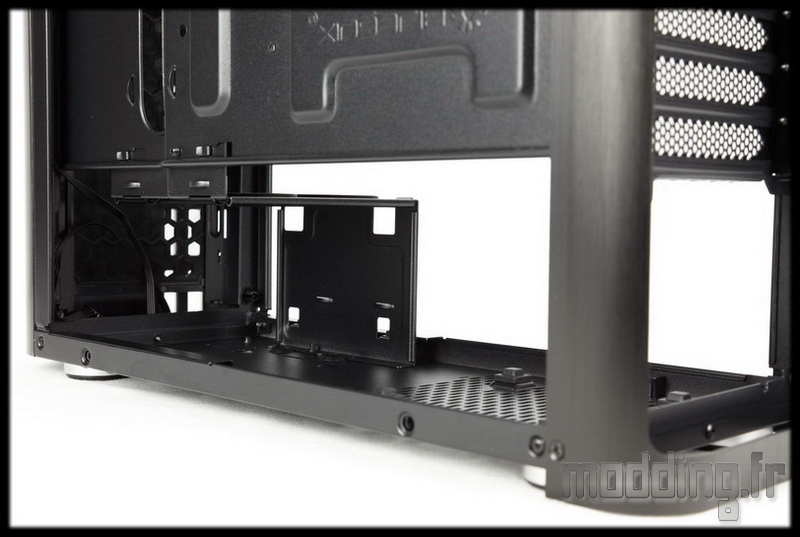

Cela permet de pouvoir ranger une bonne partie des câbles, notamment derrière le module en acier.

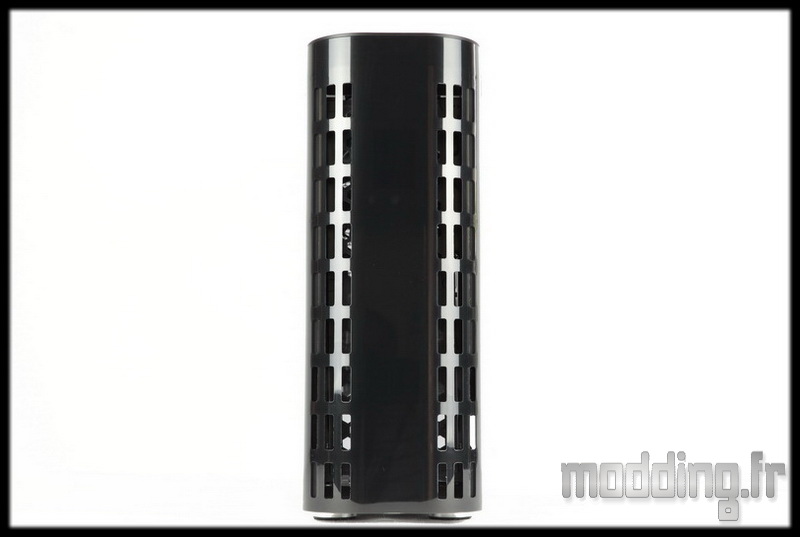

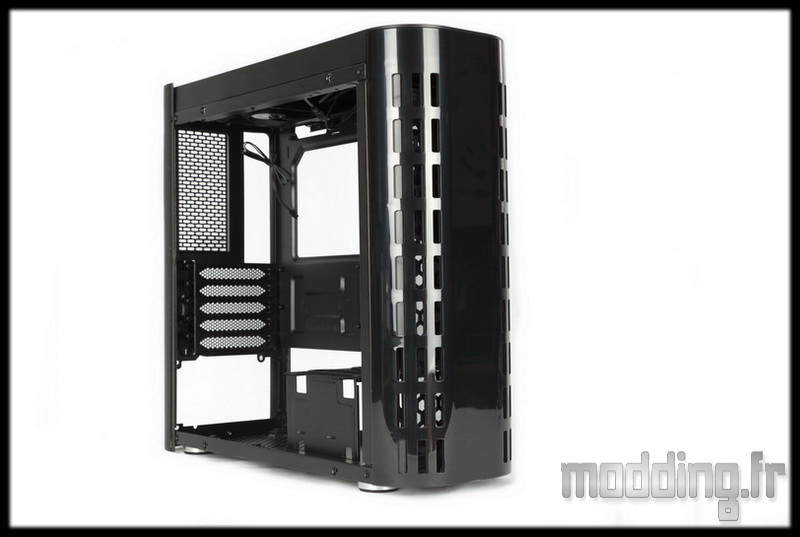

Sans les portes latérales, la façade se découvre alors entièrement, adoptant ainsi une toute autre allure!
De part et d’autre de la partie visible, donc sous les courbes des portes, nous avons toute une série d’ouvertures…

… Qui se prolongent sur toute la hauteur du boitier. Une autre source pour laisser entrer l’air dans le boitier aidé ainsi par l’aspiration du ventilateur en 120 mm qui se trouve derrière la façade.
