L’intérieur :

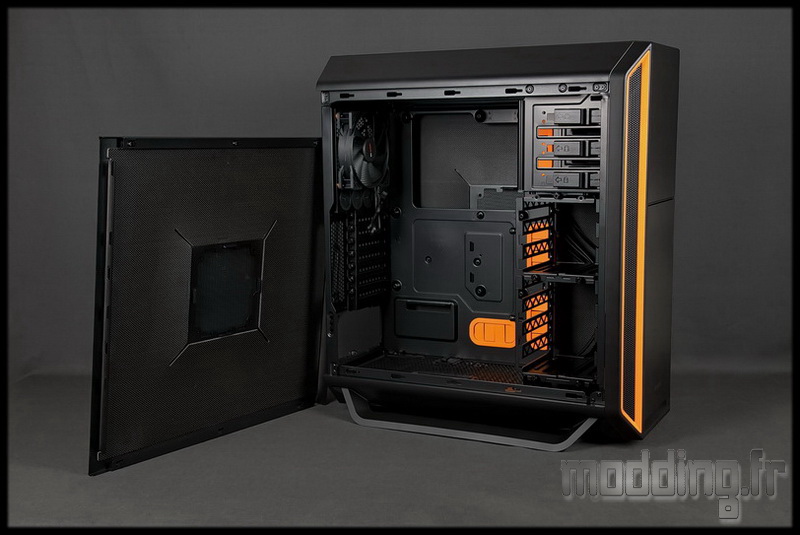

Un intérieur noir avec quelques touches oranges sur les éléments en caoutchouc (ou grise pour la version argent).
Les portes sont maintenues au châssis par deux vis à main.

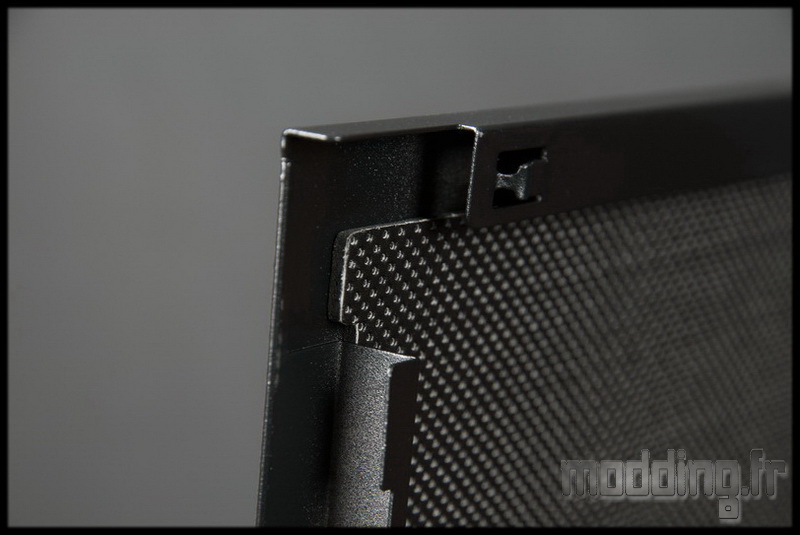

Elles sont recouvertes sur leur face interne, d’une plaque d’isolation phonique à l’instar des portes de la façade.

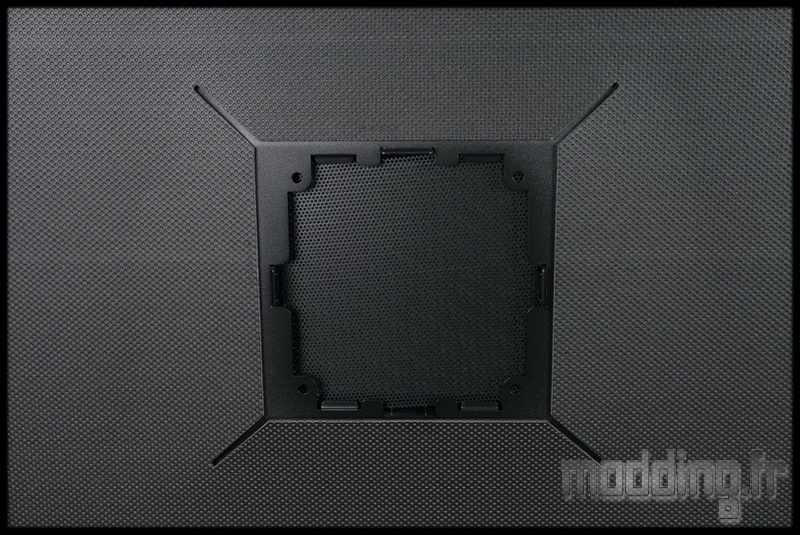

On retrouve le coté verso de l’emplacement pour ventilateur en 120 mm. Celui-ci est pourvu d’une “grille filtre” amovible.
Nous avons la répartition classique 1/3 – 2/3.
Le bas du châssis est doté d’une grande grille en nid d’abeille, intégrant sur la partie arrière l’emplacement de l’alimentation et, plus en avant, la possibilité de mettre en place un ventilateur en 120 ou 140 mm.
On remarque que le carénage du boitier déborde du châssis ce qui augmente la largeur du boitier d’un dizaine de millimètres de part et d’autre. Optimisation de la place pour le ventirad et le cable management.
4 patins en caoutchouc permettent de recevoir le bloc d’alimentation.
BeQuiet! rajoute un cadre en caoutchouc à l’arrière, ainsi le bloc sera bien isolé sur le plan des vibrations.
Les ports d’extensions sont munis d’équerres ajourées, fixées au châssis par des vis à main.
Au dessus des passes tuyaux, l’emplacement pour ventilateur en 120 mm est occupé par un Pure Wings 2. Ce dernier est aussi doté de rondelles en caoutchouc de couleur orange.
Le plateau de la carte mère intègre une large ouverture pour accéder au dos du Socket. 4 autres ouvertures munies de grommets de couleur orange (noire ou grise) viennent prendre place sur le pourtour.
Pas d’entretoises à visser, le plateau intégrant les points de fixation de la carte mère.
Le Silent Base 800 pourra accueillir des cartes mères au format ATX, Micro ATX et mini ITX.
Le point de fixation central est doté d’une entretoise avec un plot pour faciliter le centrage de la carte mère sur le plateau.
Le dessus du châssis peut accueillir deux ventilateurs en 120 mm ou 140 mm.
Du coté des unités de stockage, nous avons un système composé de deux cages HDD.
La cage du haut peut accueillir 3 unités tandis que celle du bas, ce sont jusqu’à 4 disques durs qui prendront place.
Des vis à main maintiennent les cages au châssis.
Une fixation à l’avant comme à l’arrière. Une fois libérée, on pourra jouer sur la modularité de ces cages.
Soit on peut les inverser, retirer l’une ou l’autre…
… Ou les deux. Dans ce dernier cas, la place libérée permet de mettre en place un radiateur, mais seulement un 120 ou 140…
Le design des cages est bien optimisé pour le passage du flux d’air.
Pour autant, on peut déplacer la petite cage HDD à un autre endroit.
La glissière supérieure, qui est fixée sous la baie 5.25″, est amovible.
On troque les 4 vis par 4 autres vis incluses dans le bundle…
Des vis 6.32 à tête fraisée qui permettent de fixer la glissière dans la baie 5.25″.
On a la possibilité de mettre cette dernière plus ou moins en avant (deux positions).
Ceci engendre le fait de se passer de lecteur optique ou rheobus, mais permet de combiner radiateur à l’avant et mis en place de 3 disques durs 3.5″.
Les deux baies sont aussi doté d’un emplacement 2.5″.
La baie 5.25″ intègre un système de fixation sans outils.
Gros avantage, la fixation des lecteurs se fait par les trous de devant ce qui rend le système compatible à l’installation d’un rheobus.
Les câbles du panneau avant sont de couleur noire et d’une longueur confortable.
Les coulisses du Silent Base 800.
Du coté de la baie 5.25″ on retrouve un système de fixation mixte avec trou pour vis à l’avant et languette avec ergots à l’arrière.
Au dos du plateau de la carte mère, nous avons deux supports pour SSD.
Ils sont fixés à l’aide d’une simple vis à main.
21 mm d’espace au niveau du châssis, auquel on rajoute 8 mm de débord du carénage (pas 10 mm de part la présence de l’isolation phonique de la porte latérale).
Un bon espace laissé au câble management.
En bas nous avons l’une des deux vis à main qui fixent les cages HDD par l’arrière, au dessus c’est l’un des 4 points d’ancrage pour faciliter l’organisation des câbles.
Une ouverture est laissée au travers du plateau de la carte mère, en haut à droite, pour le passage du câble CPU.
Le Silent Base 800 est fourni avec deux ventilateurs en 140 mm : des Pure Wings 2.
Ils sont dotés d’une prise 3-pins avec un câble de 450 mm. Ils tournent à 1000 tr/min développant un débit d’air de 61.2 CFM soit 104 m3/h.
Et d’un ventilateur en 120 mm : Pure Wings 2.
Il est doté d’une prise 3-pins avec un câble de 450 mm. Il tourne à 1500 tr/min développant un débit d’air de 51.4 CFM soit 87 m3/h.
