[TEST] Silent Base 800 Window de Bequiet!

Montage :

On commence par la mise en place du SSD. Deux choix s’offrent à nous :

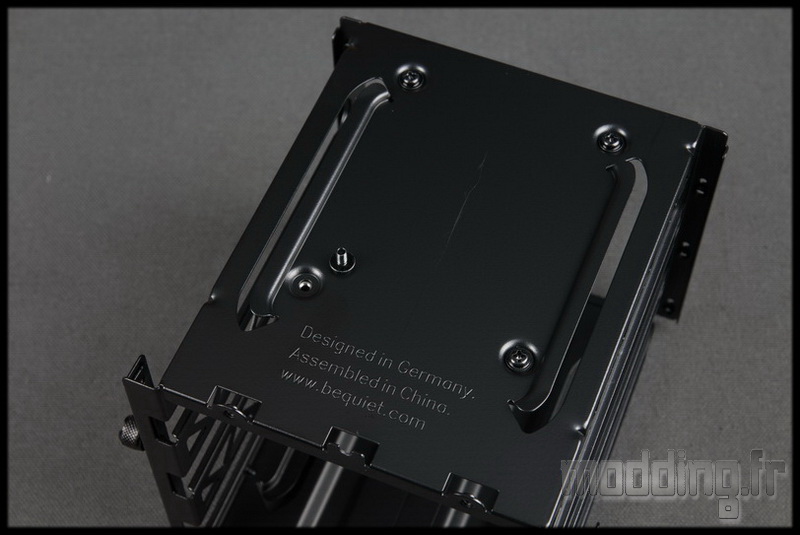

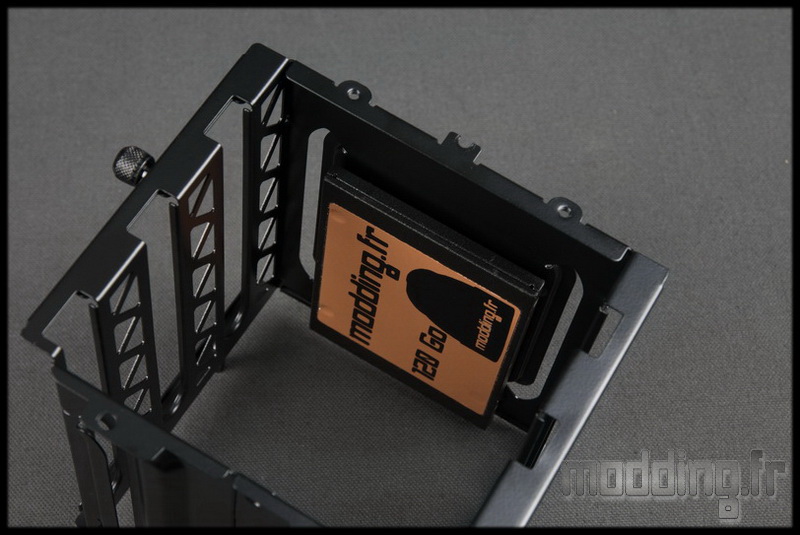

On utilise les cages HDD.

Chacune d’elles permet la fixation d’un SSD.

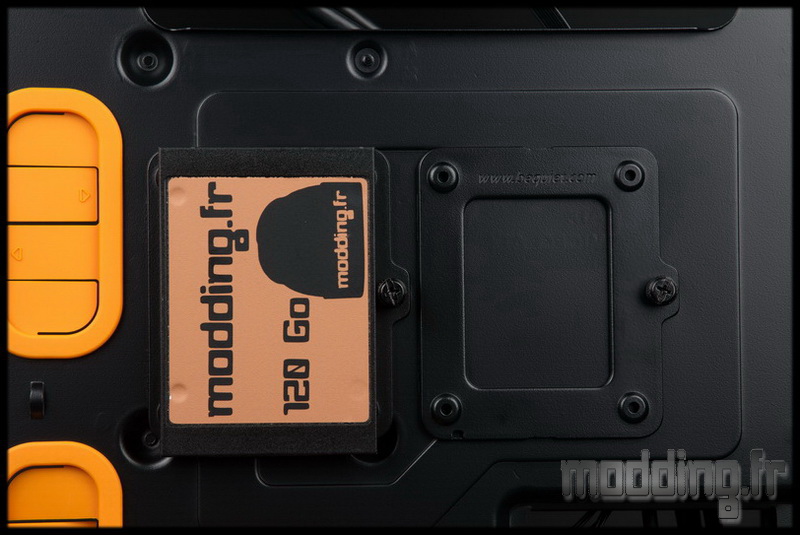

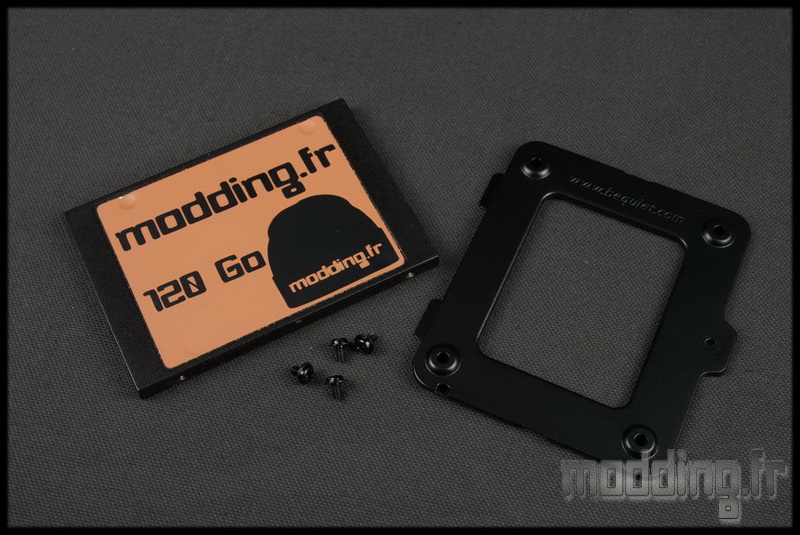

On peut aussi utiliser les supports dédiés…

… Qui prennent place au dos du plateau de la carte mère. Ici, il faudra utiliser des câbles à prises droites et non coudées.
Dans les deux cas, l’installation est plus propice à un SSD qu’un disque dur 2.5″ par l’absence de silentblocs appropriés.

On passe sur l’installation d’un disque dur 3.5″.

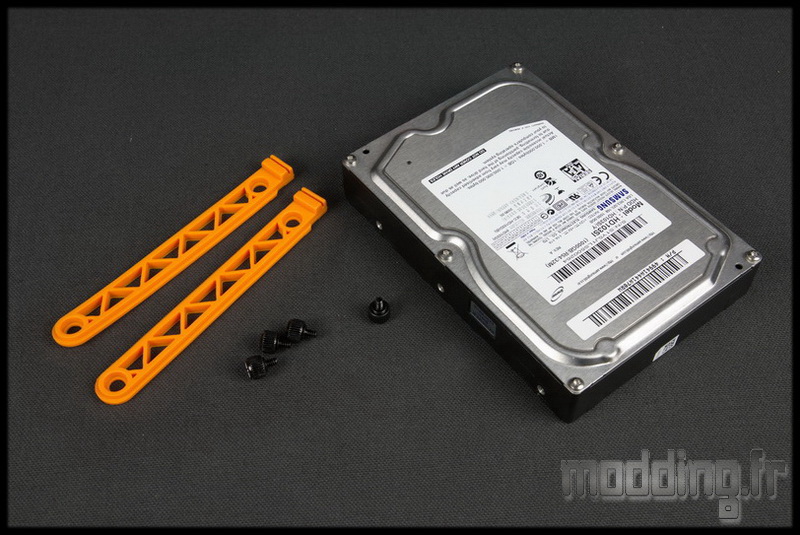

Nous utilisons les silentblocs spécifiques que l’on a dans le bundle et 4 vis à main.

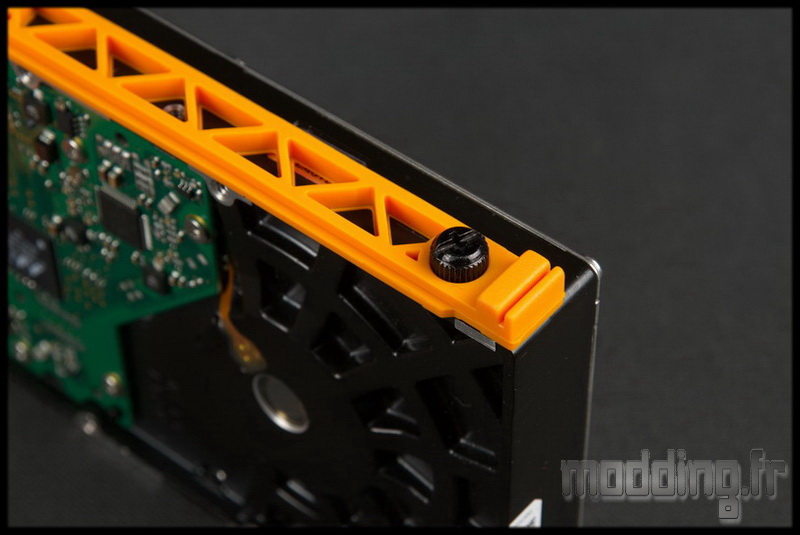

On fixe ainsi les silentblocs de part et d’autre du disque dur.
Notons la présence d’une rainure à l’avant sur lesdits silentblocs.

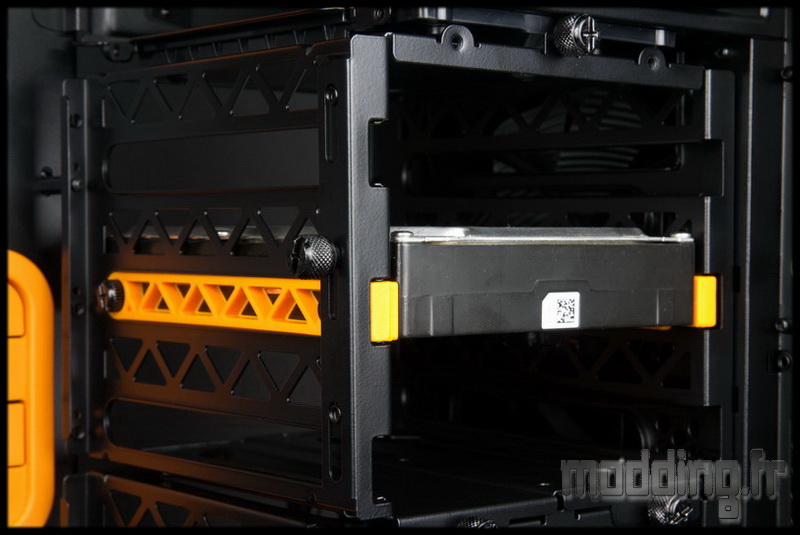

Nous glissons ensuite le disque dur dans la cage HDD. Celle-ci est étudiée pour laisser passer les vis à main.

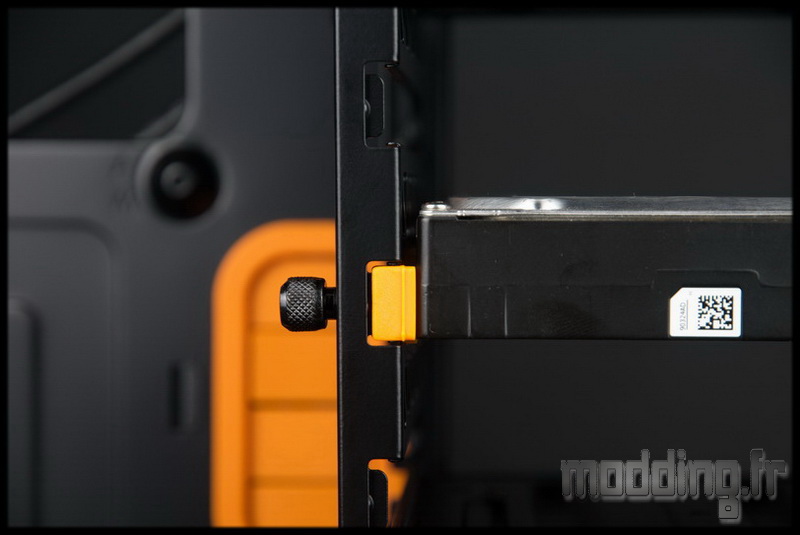

Chacune des cages est dotée d’une vis à main sur leur bord latérale.
La position haute est la position ouverte.

La position basse est la position fermée.

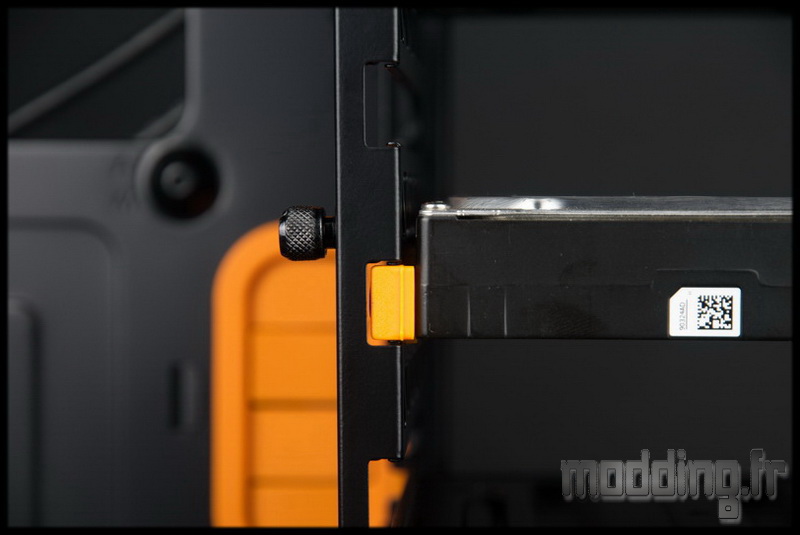

Nous remarquons alors qu’une languette ferme l’accès aux rails des disques durs. Elle se glisse ainsi dans la rainure du silentbloc assurant ainsi la fixation de l’ensemble au sein de la cage.

Pour le lecteur optique, rien de compliqué…
On retire le cache par l’intérieur.

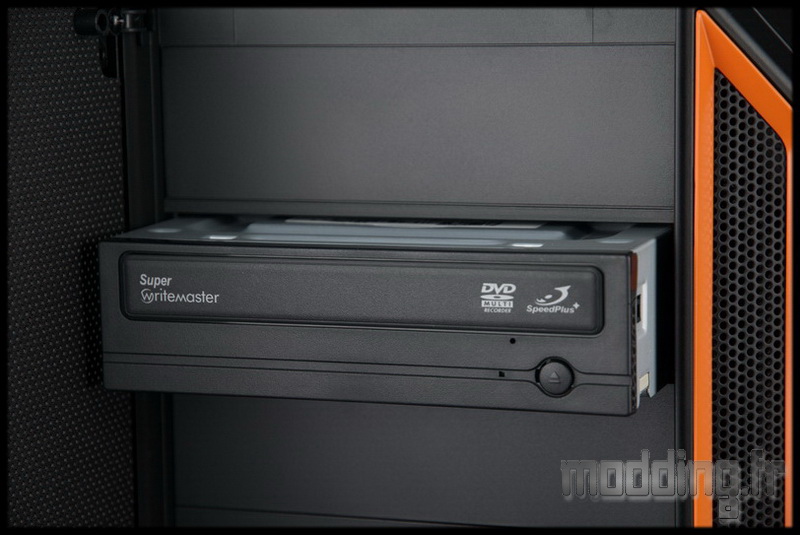

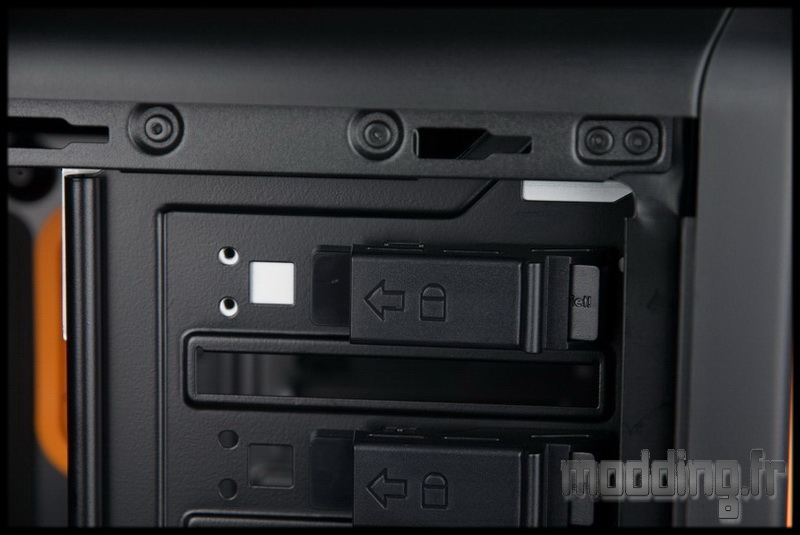

On glisse le lecteur dans son logement…

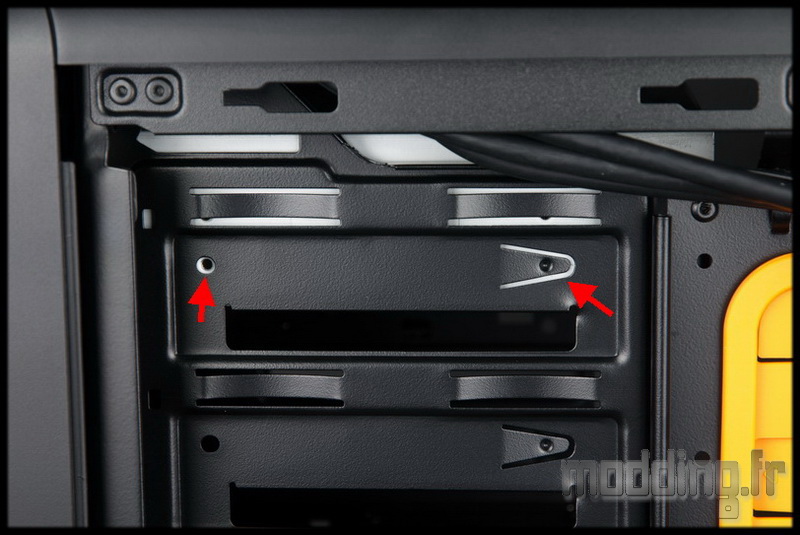

… Jusqu’à ce que les trous arrières du lecteur coïncident avec ceux de la baie 5.25″.

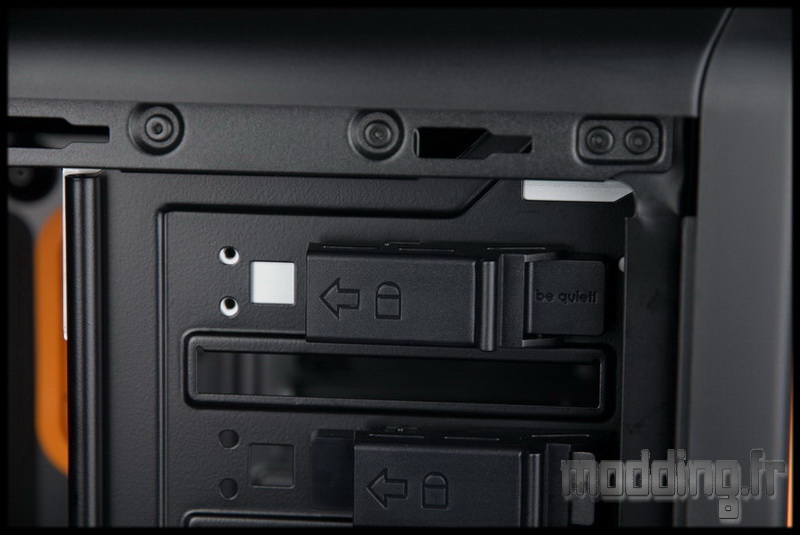

On glisse alors le système de fixation vers l’arrière, ce qui a pour effet de faire sortir les ergots situés à l’avant et ainsi assurer la fixation du lecteur.
Comme lesdits ergots sont à l’avant, la chose est d’autant plus aisée pour la mise en place d’un rheobus.

Coté coulisse, on pourra assurer la fixation avec une vis classique. mais la languette avec son ergot appuie déjà bien sur le carénage du lecteur.

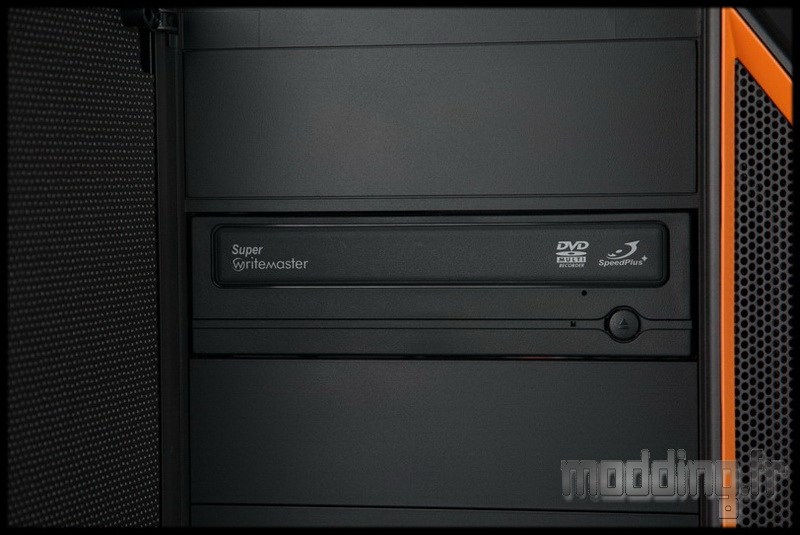

Peu de jour filtre autour de la façade du lecteur.
En ce qui concerne le rheobus, la porte de la façade du boitier limitera l’utilisation de version avec bouton. Nous avons un espace restreint de 9 mm, une fois la porte fermée.

L’entretoise centrale avec son ergot permet de bien placer la carte mère.
Il ne reste plus qu’à utiliser les vis 6.32 contenues dans le bundle pour assurer sa fixation.

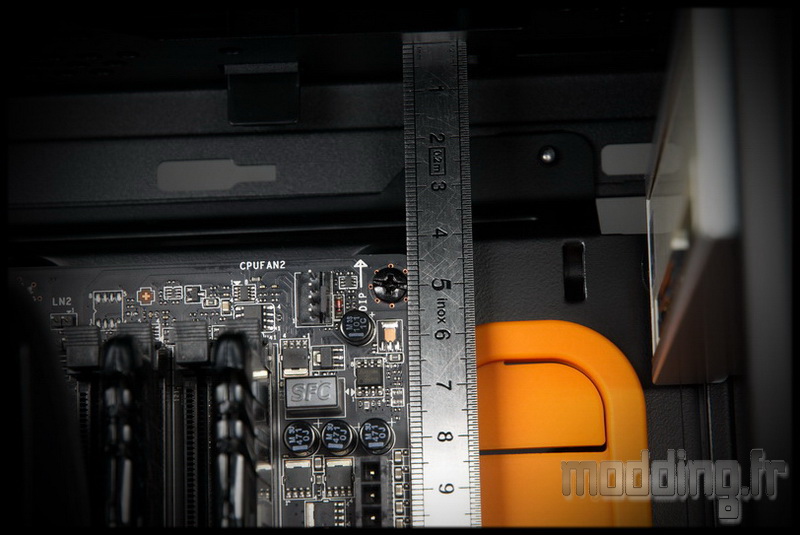

Nous avons un peu plus de 40 mm entre le haut du châssis et la carte mère.
Un espace suffisant pour la mise en place d’un radiateur 240 ou 280. La conception du carénage supérieure, avec les petites ouvertures, va limiter le passage du flux d’air une fois que l’on aura passer les ventilateurs au dessus du châssis.

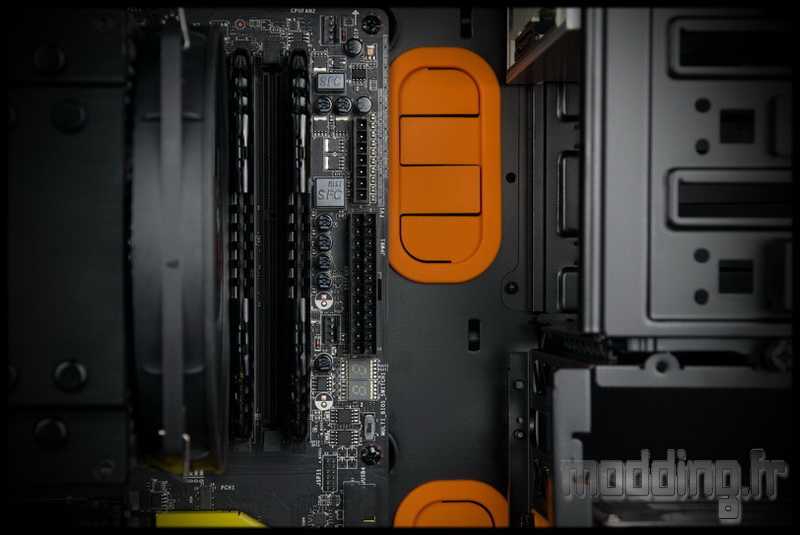

Ici. comme souvent dans les boîtiers… nous avons l’ouverture du passage de câble décalée par rapport à la prise ATX.

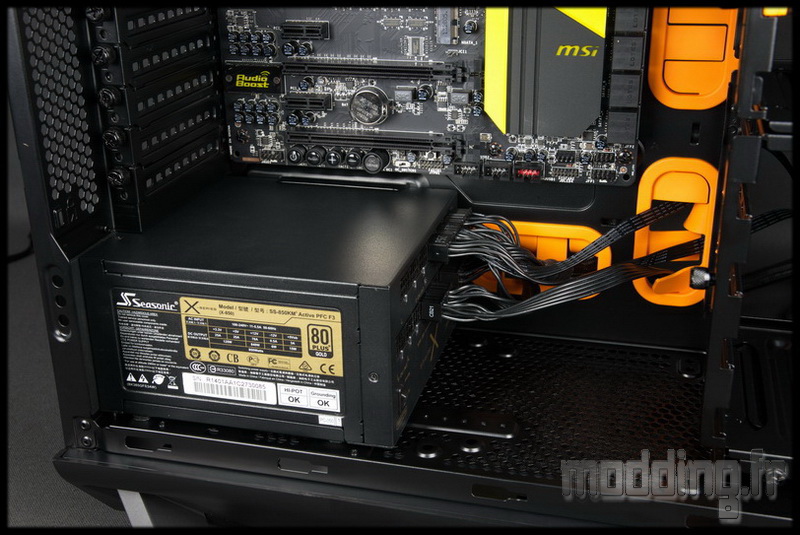

Aucun problème quant à la mise en place du bloc d’alimentation.
La place pour le bloc se trouve restreinte si on installe un ventilateur au bas du boitier.

Une photo dédiée au modding pour montrer que nous avons un peu d’espace entre la carte mère et le bloc, mais pas du tout au niveau des slots d’extensions…
A prendre en compte si on veut réaliser un cache alim.

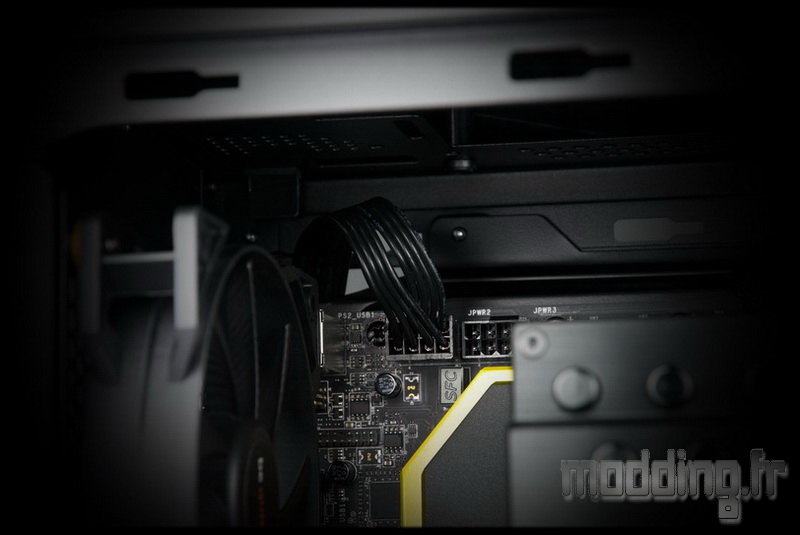

L’ouverture dédiée au passage du câble CPU ne pose aucun soucis quant à la mise en place de ce dernier, une fois la carte mère fixée sur son plateau.

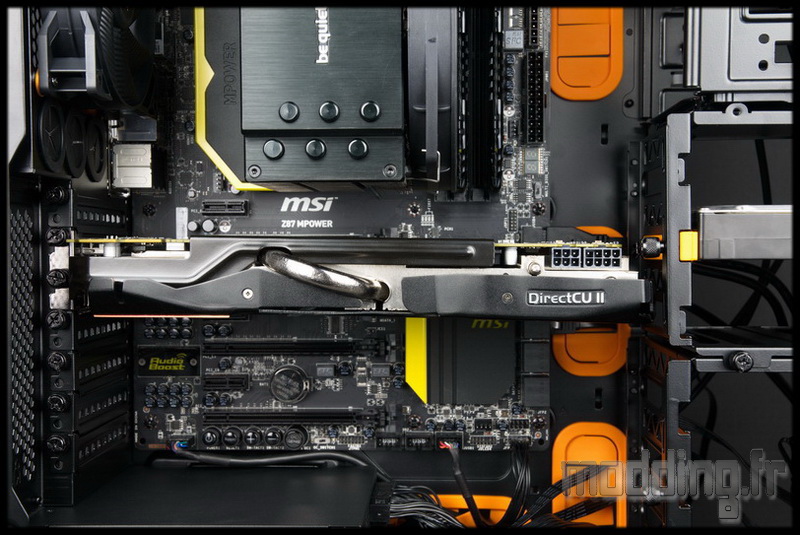

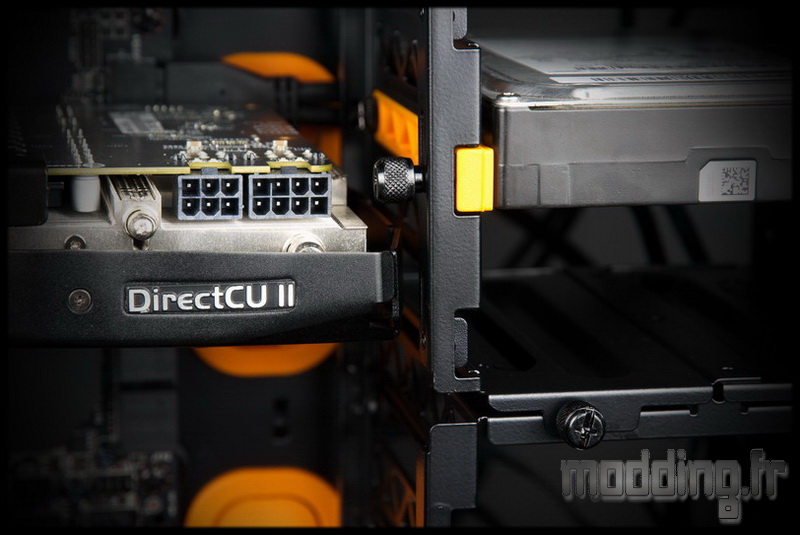

290 mm, tel est l’espace libre pour la mise en place de la carte graphique si on laisse la cage HDD.

Autant dire que nous avons monté notre 280X au chausse pied…
L’espace libre passe à 400 mm sans la cage HDD.

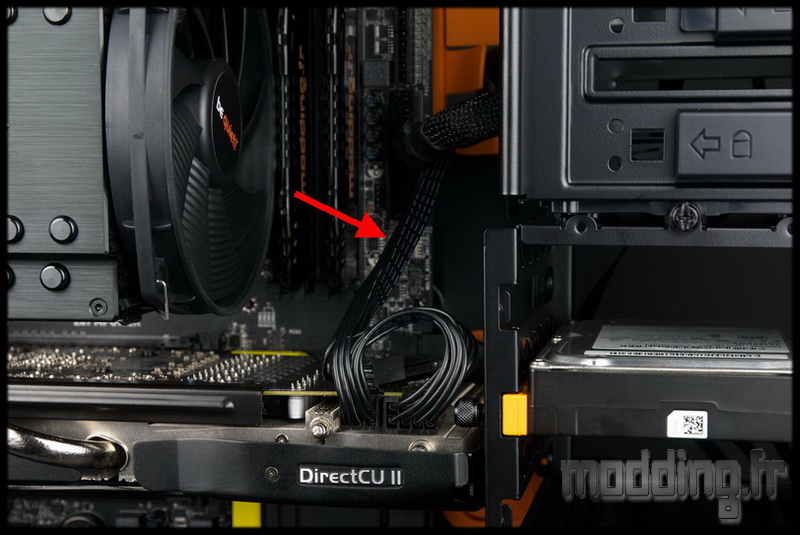

Ici nous voyons que notre câble PCIe se trouve d’une longueur limite de part la position un peu haute de l’ouverture dans le plateau de la carte mère.

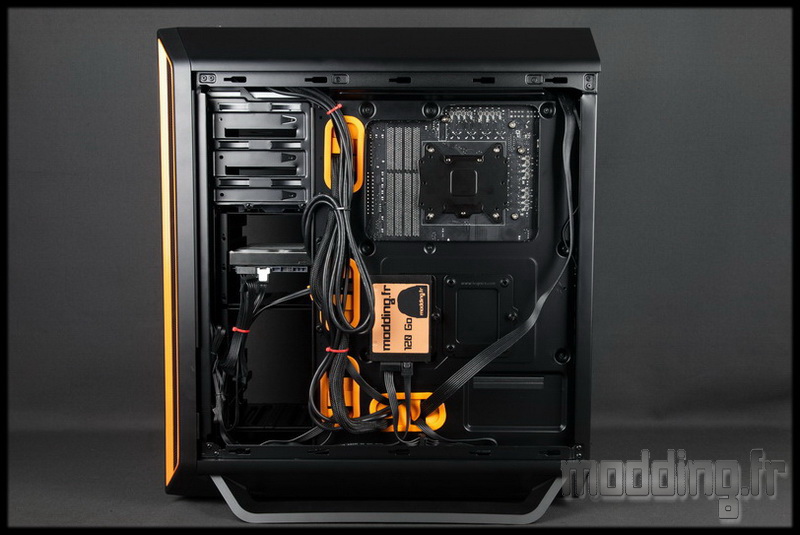

L’espace alloué au câble management est confortable. Cependant la dotation en collier Serflex est tout de même faible… on aurait aussi aimé quelques points d’ancrage supplémentaires, notamment du coté câble CPU.
De plus les pattes crantées de la trappe de la porte latérale vont être confrontés aux câbles présents lors de la fermeture du boitier…
D’autant que la mise en place d’un ventilateur à ce niveau ne semble pas des plus opportuns et rendue délicat avec la mise en place du SSD sur son support à l’arrière du plateau de la carte mère.

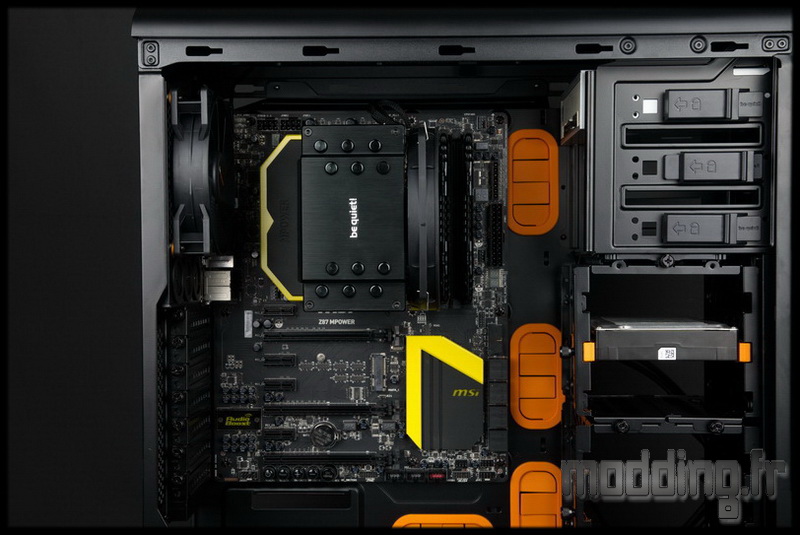

Avant de completement refermer le boitier, un petit coup d’œil sur la hauteur du ventirad. Les 160 mm du Dark Rock 3 passe sans problème. Le Silent Base 800 Window accepte une hauteur maximale de 167 mm (3 mm de moins que la version classique de part l’épaisseur du double vitrage).
