La porte vitrée :
Les portes latérales sont fixées au châssis à l’aide de deux vis à main.
Nous allons nous attarder sur la porte latérale principale qui est affublée de cette ouverture de forme carré de 325 mm de coté et qui contient cette fenêtre en double vitrage.
C’est le moment décortiquer ce concept qui prend place pour la première fois dans un boitier PC.

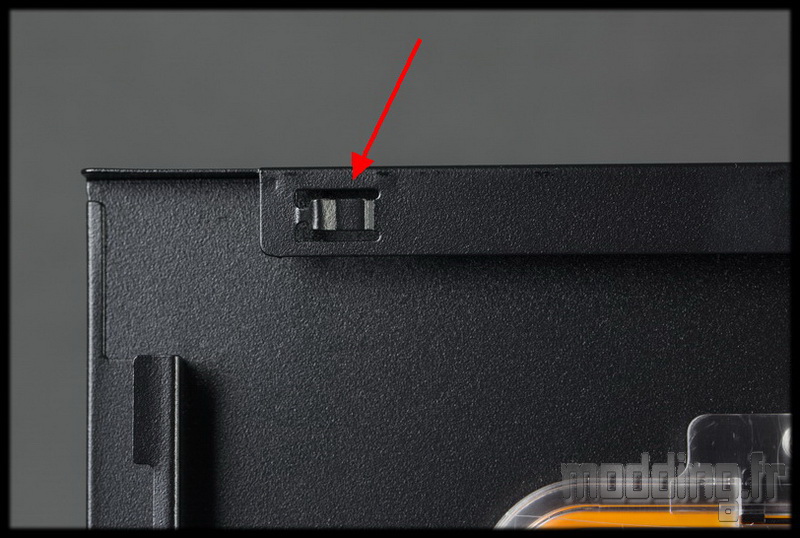

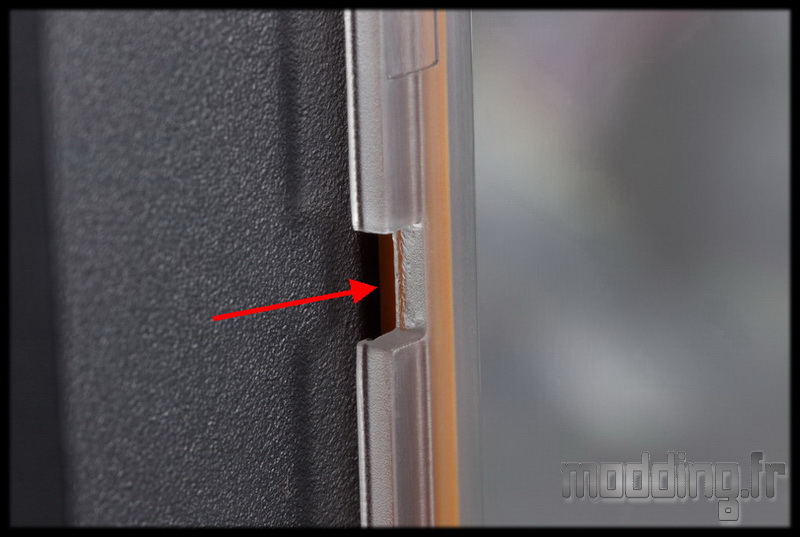

Avant tout, on note que les portes latérales sont dotés de 3 ergots sur les glissières supérieure et inferieure pour assurer la bonne fermeture de ces portes.

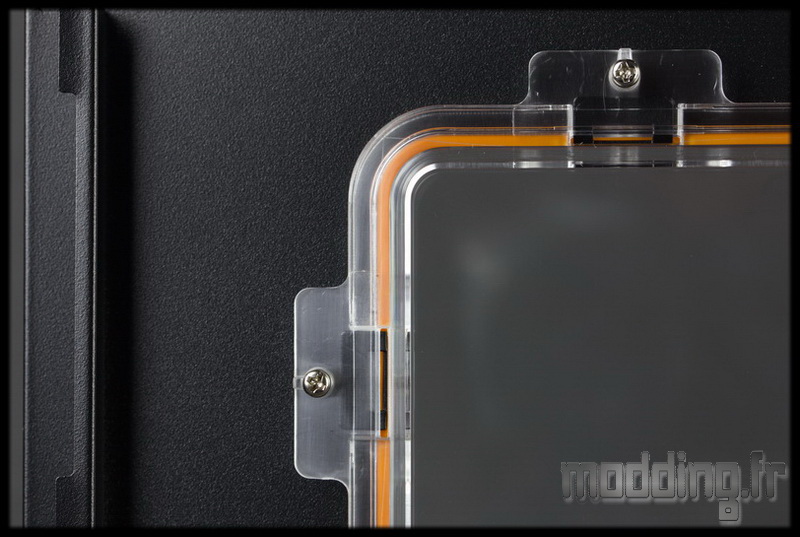

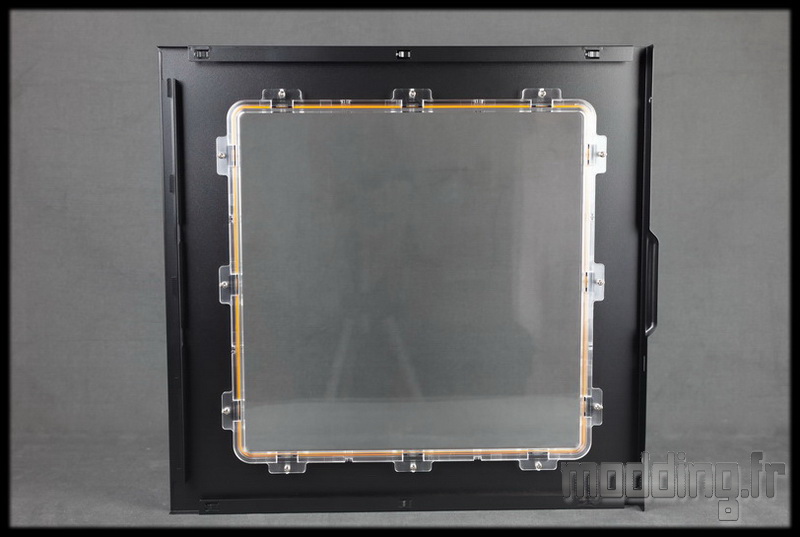

La vitre semble vissée sur la porte en acier de 0.7 mm d’épaisseur.
Nous distinguons un joint en caoutchouc qui parcourt tout le périmètre de l’ouverture.

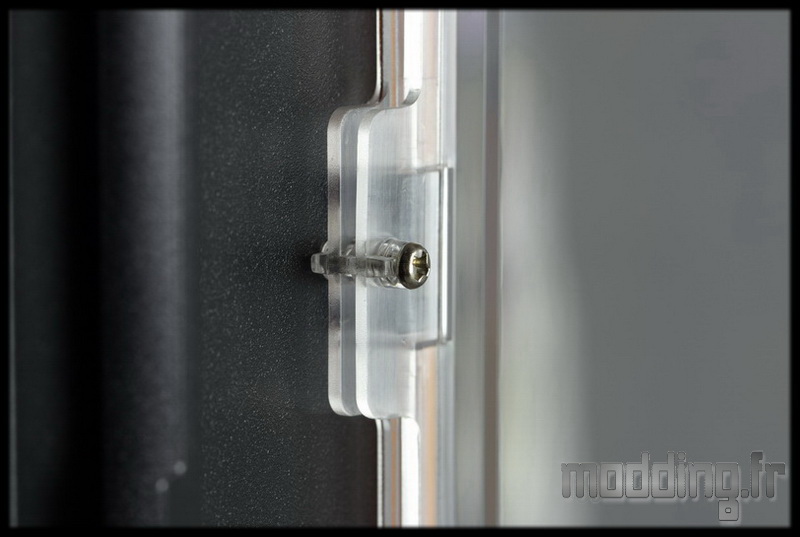

Les 12 vis, trois par coté, ne sont là en fait que pour assurer la liaison entre les deux plaques en Polycarbonate du double vitrage.

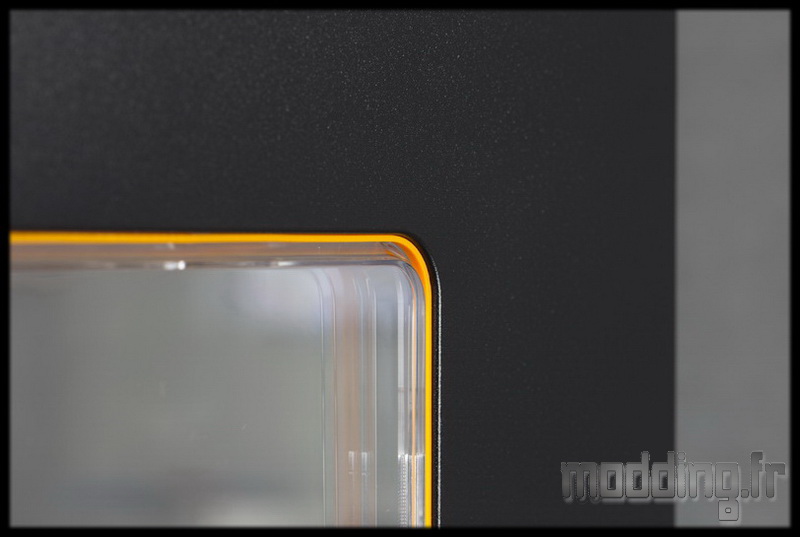

Sur la face extérieure de la porte, nous retrouvons le joint qui semble recouvrir le bord de l’ouverture.
Il prend la couleur de la version du boitier : orange, noire ou grise.
La vitre est dotée d’un biseau qui lui permet d’affleurer à la surface métallique de la porte.

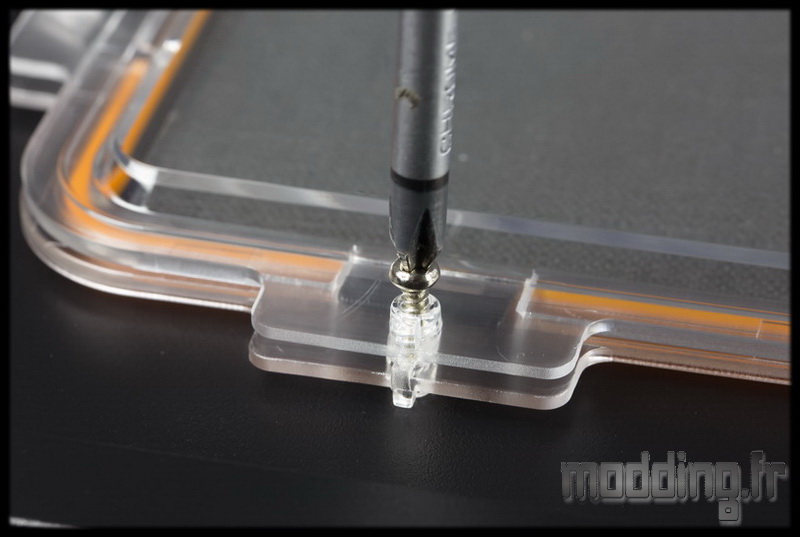

On pousse l’investigation un peu plus loin en dévissant les 12 vis présentes sur le double vitrage.

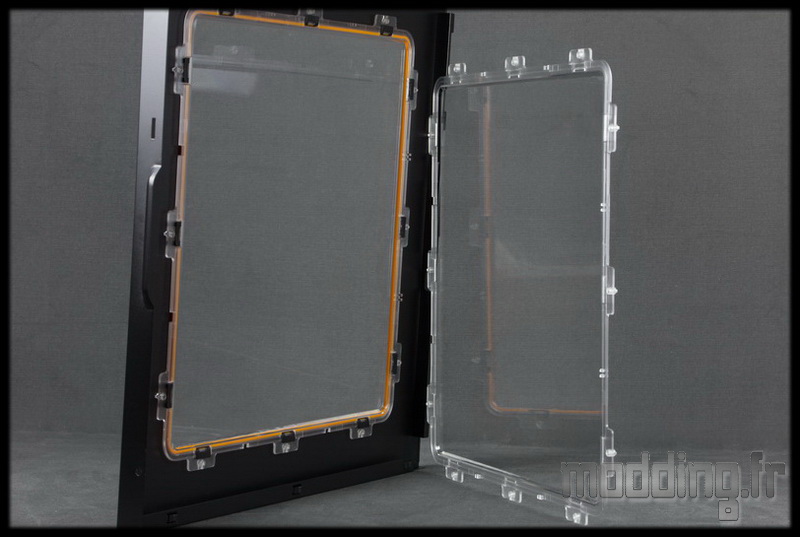

Nous pouvons alors désolidariser les deux plaques en Polycarbonate qui constituent ce double vitrage.
On constate que les vitres n’arborent aucun traitement de surface. C’est clair et totalement transparent!

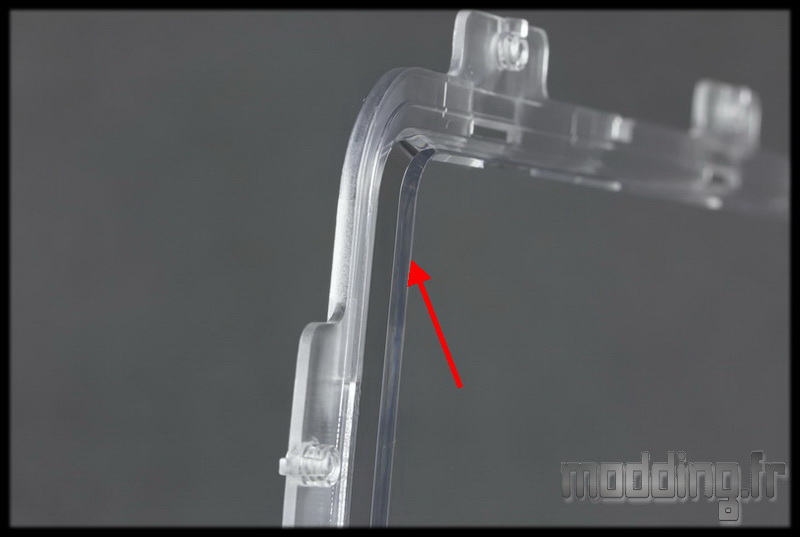

Chacune des plaques comporte un biseau permettant d’intégrer le concept de double vitrage en emprisonnant l’air entre les deux plaques.
L’ensemble mesure environ 13 mm d’épaisseur.

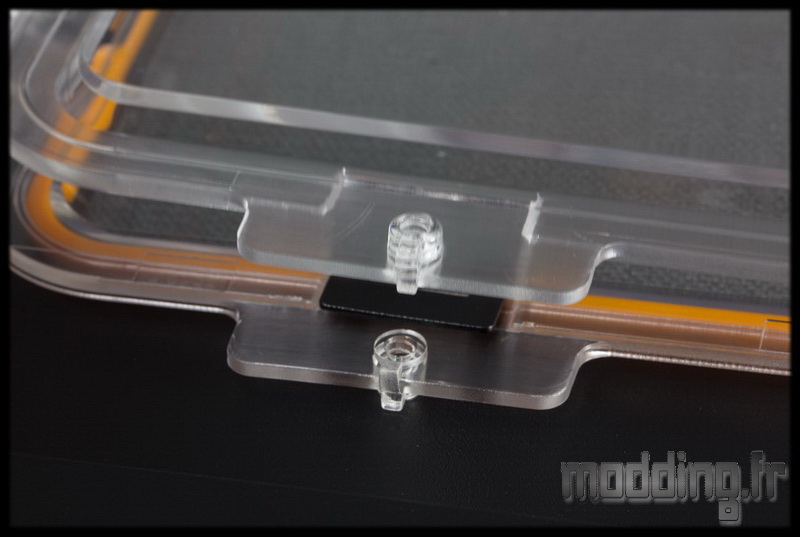

Nous notons la présence de détrompeurs pour assurer l’alignement des plaques.

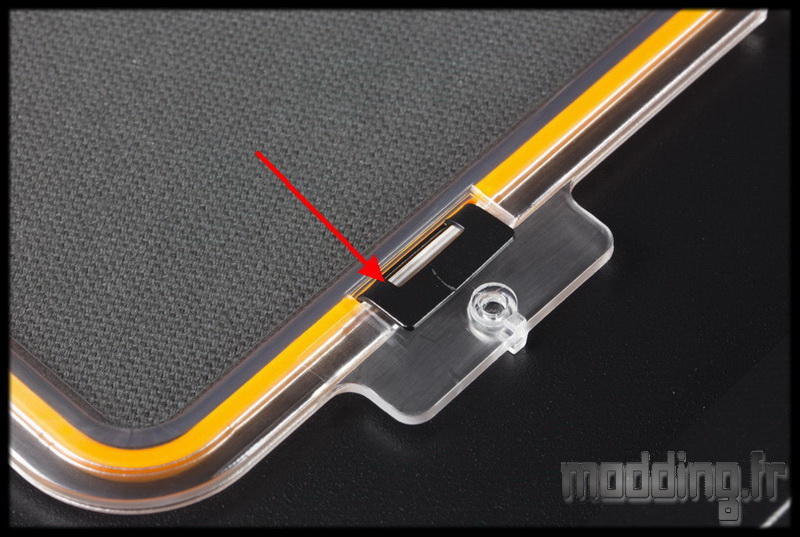

Les vis ne servant qu’à assembler les plaques entre elles, c’est un système de pattes métalliques qui assure la fixation de l’ensemble sur la porte latérale.
Ces pattes font partie intégrante de la structure en acier de la porte.
Le joint en caoutchouc n’est pas là non plus pour assurer une étanchéité entres les deux plaques.
Il se situe entre la plaque externe et la porte. Il permet en fait d’absorber les vibrations de la vitre sur la porte.
On pousse encore un peu plus les investigations pour en apprendre un peu plus sur ce joint qui arbore la couleur de la version du boitier.

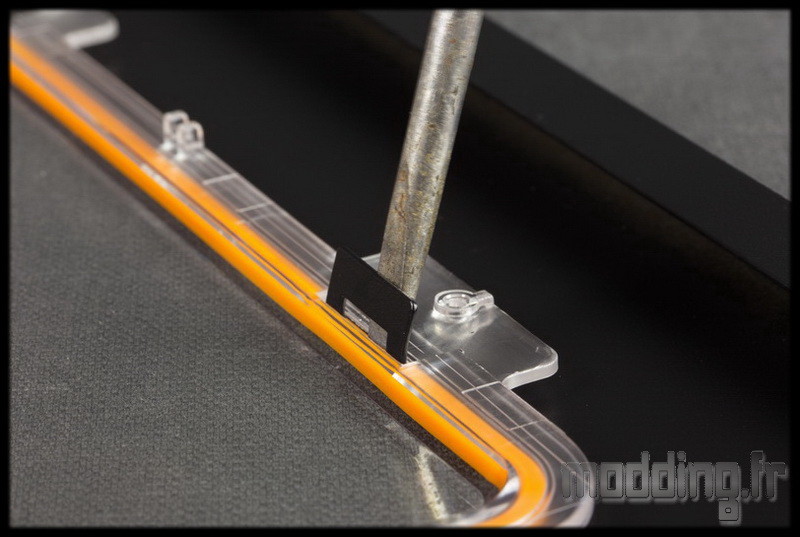

On se munit d’un tournevis plat pour soulever les pattes sans ripper sur le Polycarbonate…

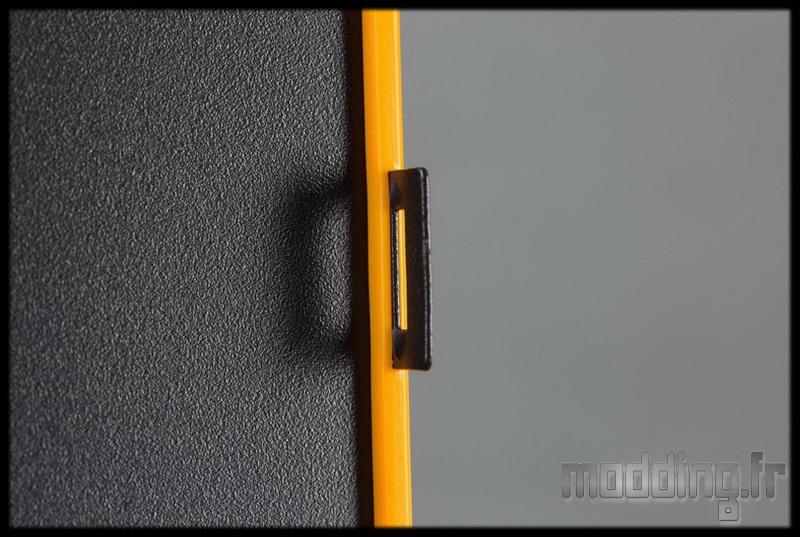

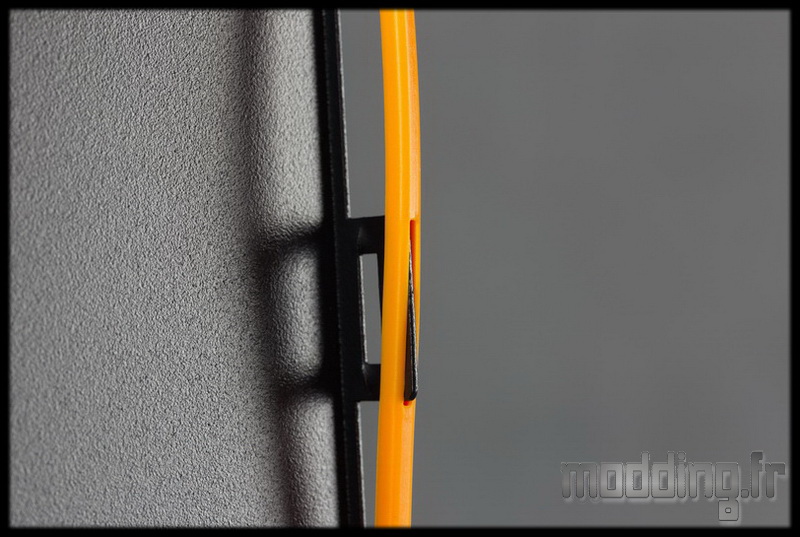

Une fois la vitre externe retirée, on aperçoit que le joint englobe les pattes métalliques.
On retire le joint de la porte.

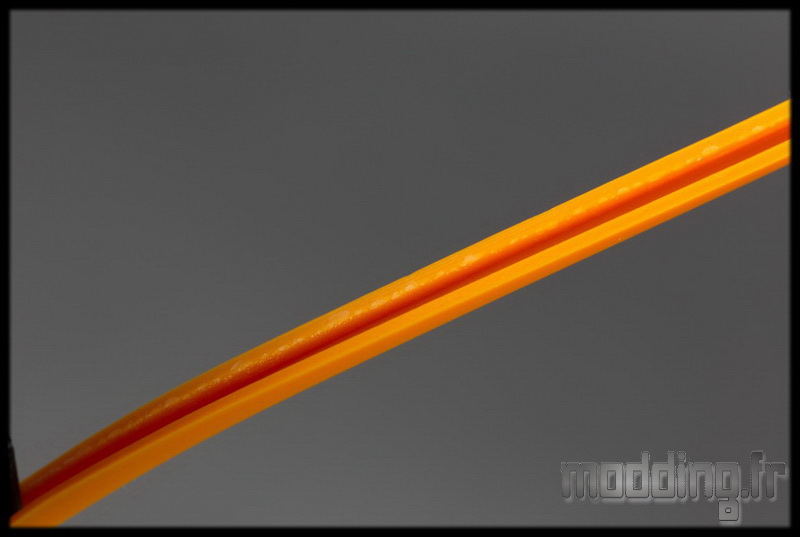

On constate que ce joint est doté d’un profil en U.

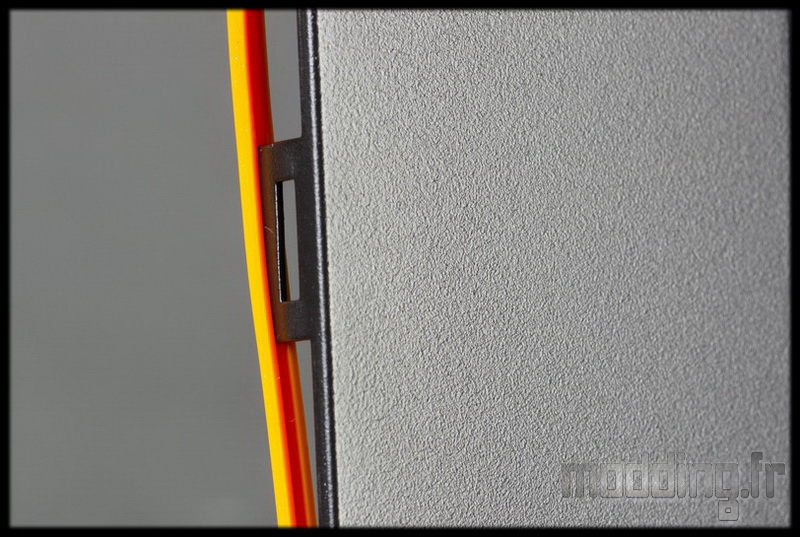

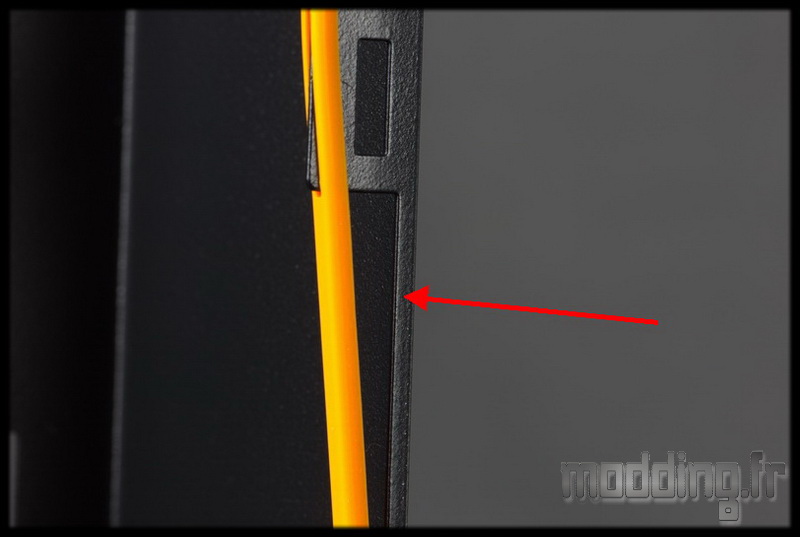

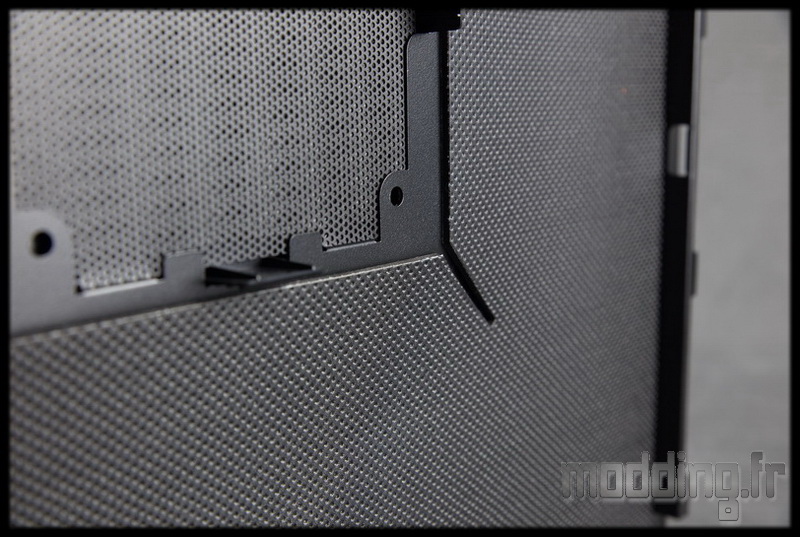

De plus, on note la présence d’un rebord plié vers l’intérieur de l’ouverture au niveau de la plaque en acier de la porte latérale.
Ainsi, les deux lèvres du joint prennent position de part et d’autre de ce rebord plié.
Le joint, une fois en place, reçoit la vitre externe isolant celle-ci de la porte en acier en absorbant toutes vibrations et donc bruit parasite.
Un petit coup d’œil sur la porte latérale secondaire.
Elle est recouverte d’un isolant acoustique sur toute sa surface…

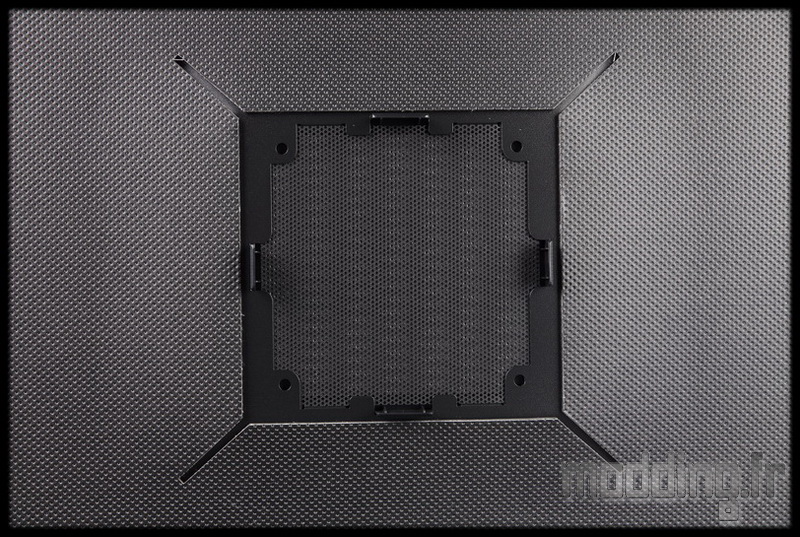

…. Sauf au niveau de l’ouverture de la trappe qui correspond à l’emplacement d’un ventilateur en 120 mm.
Un ventilateur en version Slim car l’espace avec le plateau de la carte mère est inférieure à 25 mm par endroit, 20 mm tout au plus.
