L’extérieur :

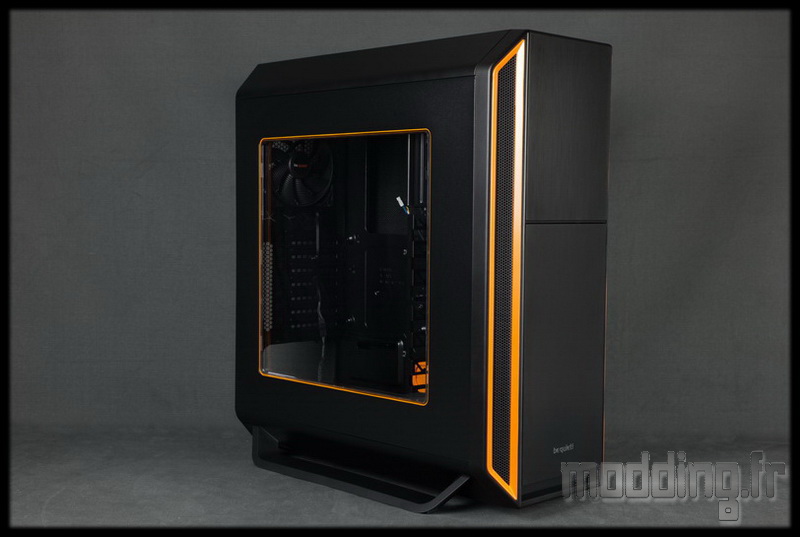

Voici le Silent Base 800 Window en version orange. C’est surtout la couleur noire qui prédomine dans ce boitier, l’orange n’est présent que par touches discrètes comme sur le liseré qui entoure les grilles de la façade et celui qui entoure le double vitrage.
Le boitier mesure 266 mm de large par 559 mm de hauteur pour une profondeur de 495 mm. Ces mesures prennent en compte la présence des pieds. Son poids est de 9.31 kg.

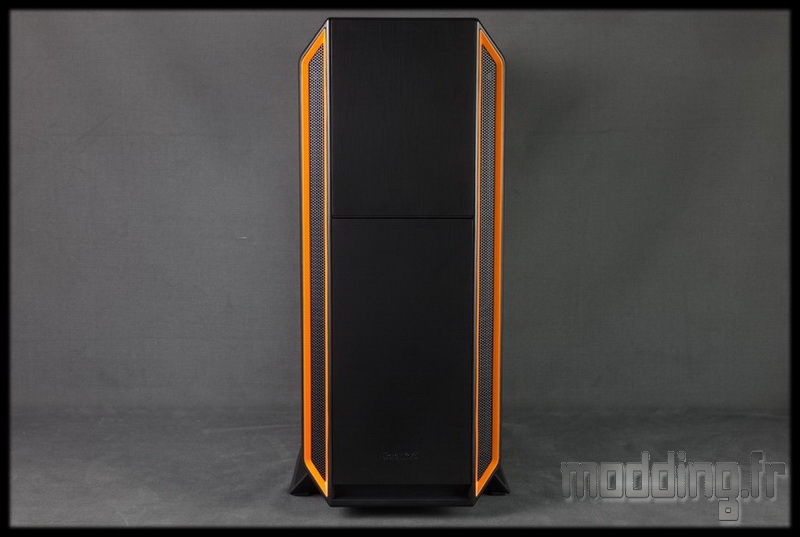

La façade est pleine avec deux portes en plastique de couleur noire.
Nous notons un aspect du style alu brossé au niveau de cette façade.

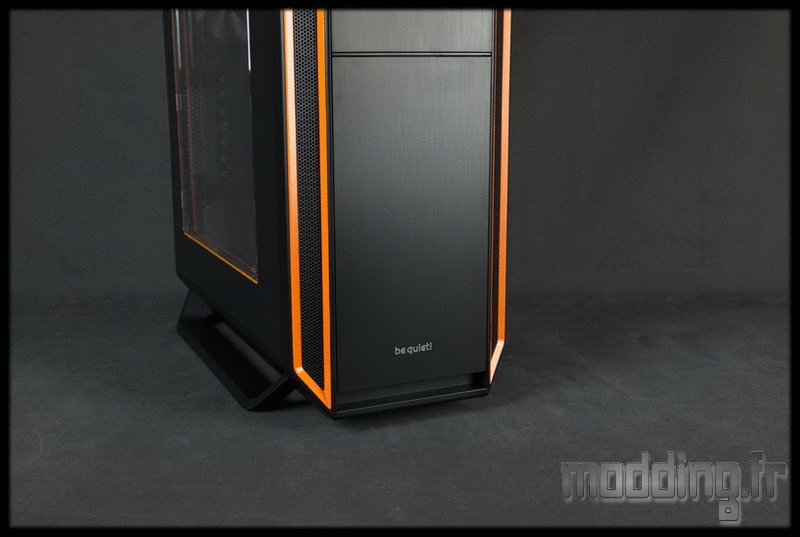

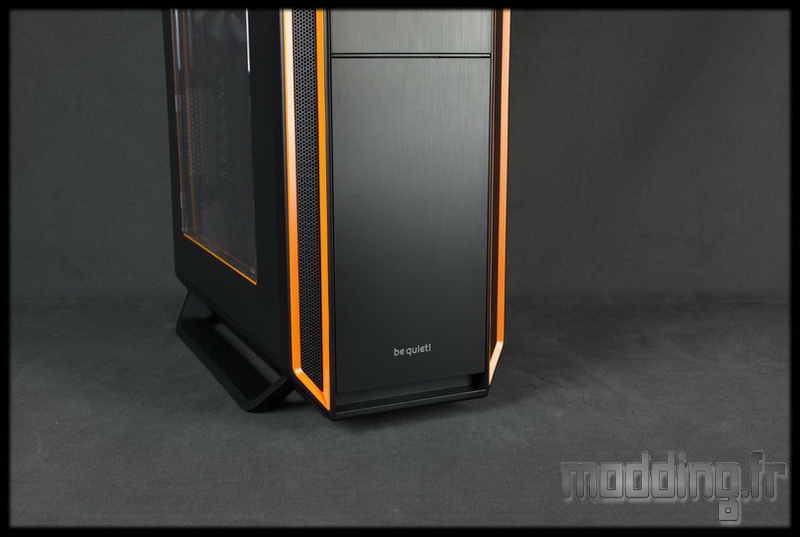

Le logo “bequiet!” prend place dans la partie inférieure de la façade avec des lettres métallisées.
Une distance de 17 mm sépare le bas du carénage du sol
Les ouïes latérales sont constituées d’une grille Mesh qui parcourt toute la hauteur du boitier.
Cette grille est entourée d’un insert en plastique qui reprend la couleur de la version du boitier.
Elles permettent l’apport en air frais pour les ventilateurs placés à l’avant du châssis.
Ces derniers se dissimulent derrière la partie basse de la façade.

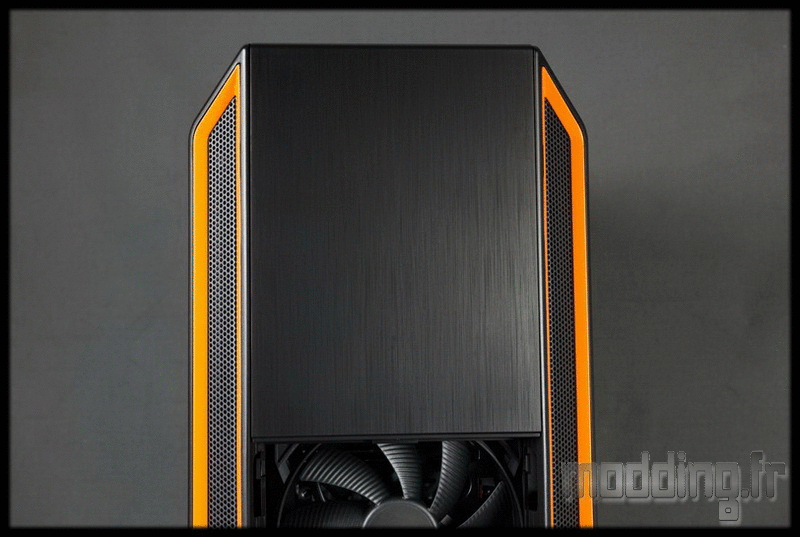

Une pression sur les coins supérieurs de la porte permet de libérer celle-ci en la faisant basculer vers l’avant. Elle dévoile alors la présence de deux ventilateurs.

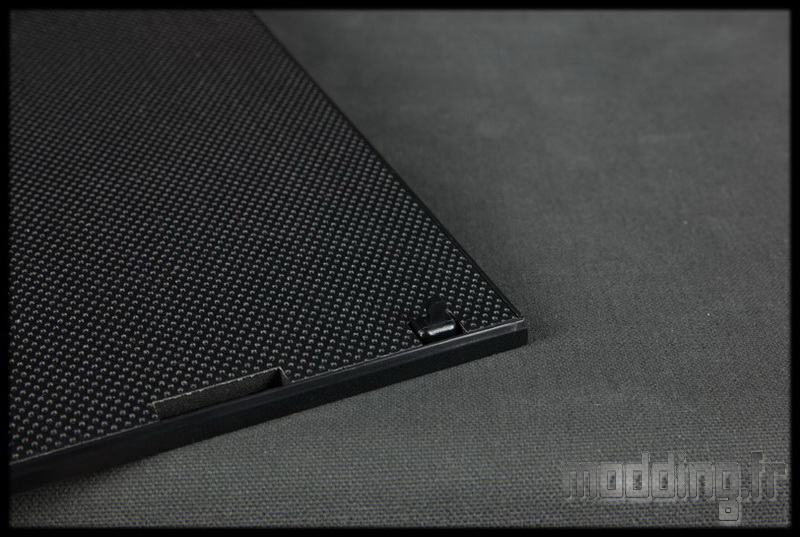

La porte est revêtue d’une plaque d’isolation acoustique.

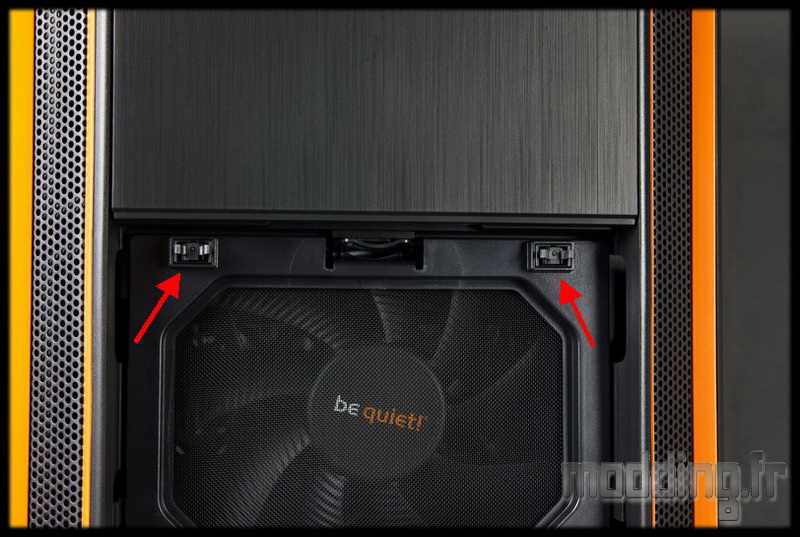

Un système d’accroche automatique montée sur ressort permet de dissimuler la fixation de la porte.
Au centre, un clips permet de libérer le filtre qui protège les ventilateurs de la poussière.

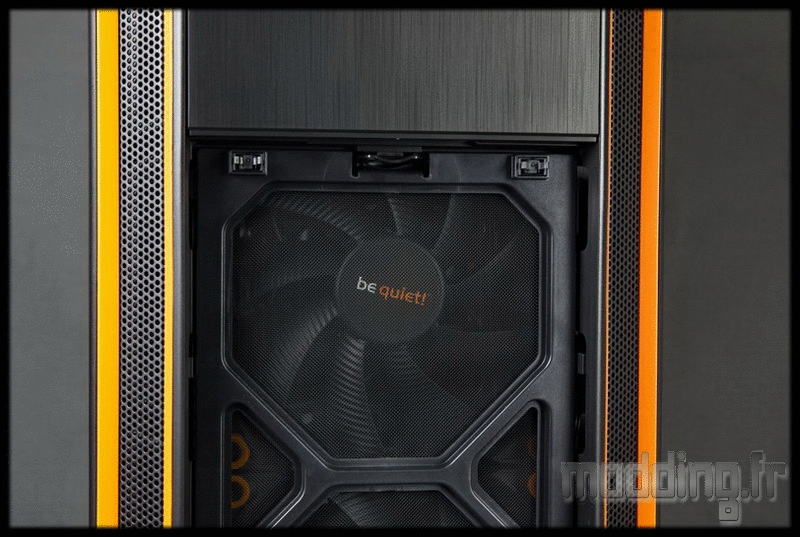

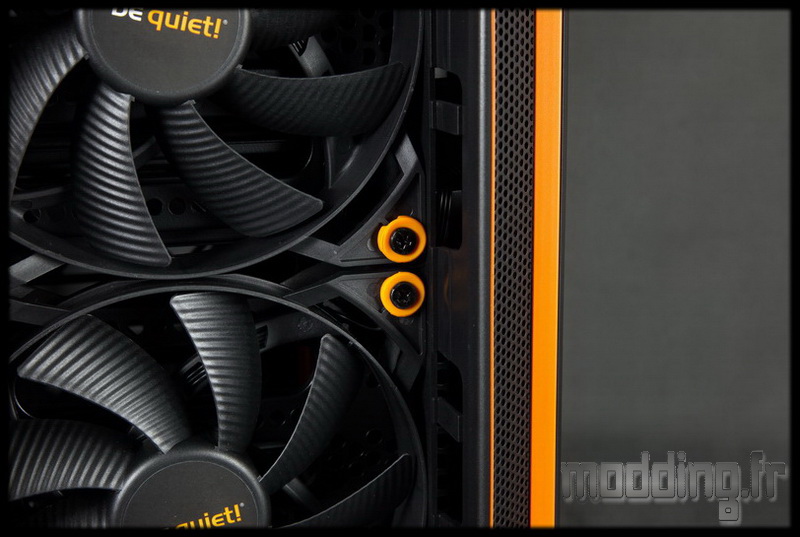

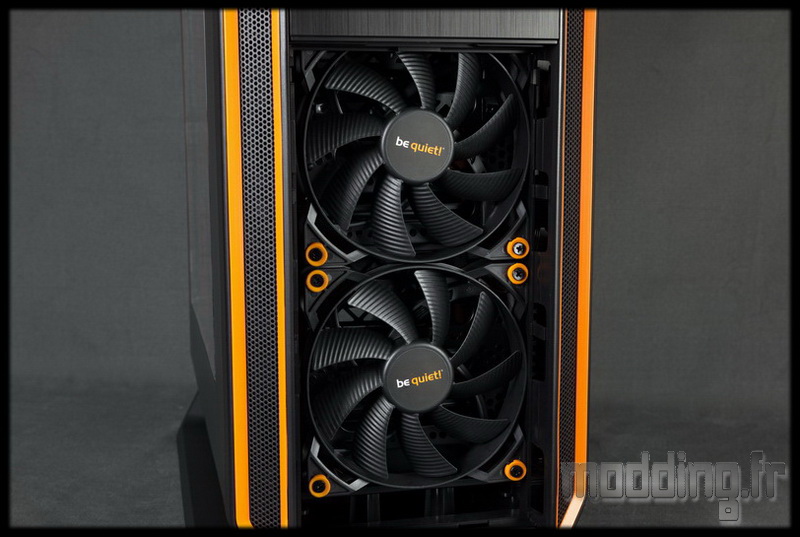

Nous trouvons deux ventilateurs en 140 mm : des Pure Wings 2.
Des silentblocs, de la couleur de la version du boitier, sous forme de rondelles, permettent de limiter les vibrations transmises au châssis.
Nous apercevons les entrées d’air sur le coté interne qui communiquent directement avec la grille Mesh des ouïes latérales.

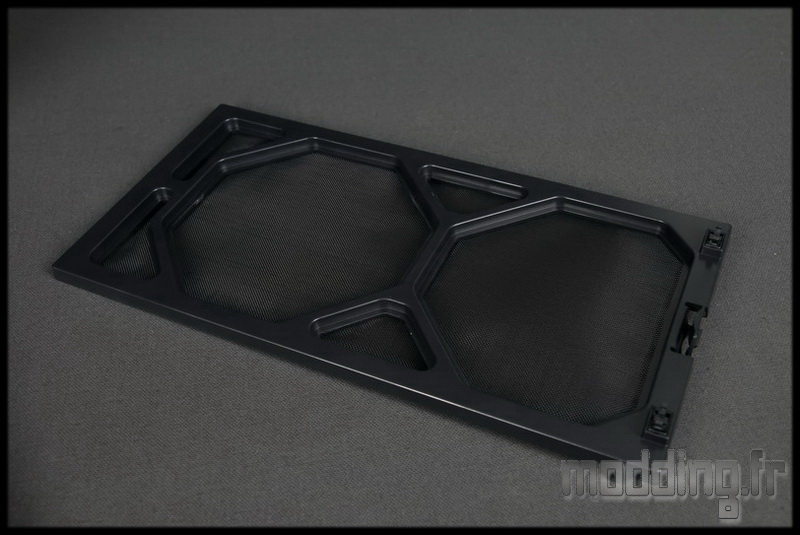

Le filtre est amovible pour faciliter l’entretien de ce dernier.
La porte supérieure est montée sur un système de charnière avec une ouverture sur le coté.
Un système d’aimant bien dissimulé permet de maintenir la porte fermée.

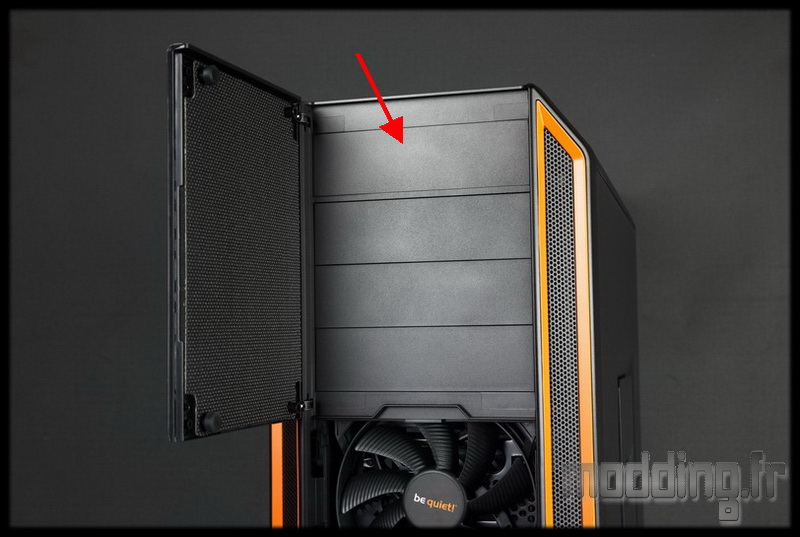

Cette porte permet l’accès aux 3 caches baie 5.25″.
C’est bien trois caches et non quatre comme on pourrait le croire… Le “cache” placé en haut n’est rien d’autre qu’un trompe l’œil…
L’intérieur de la porte supérieure est aussi revêtue d’une plaque d’isolation acoustique.
Sous le plot en caoutchouc, se trouve une vis, un aimant se trouve derrière la façade assurant ainsi la fermeture de la porte.

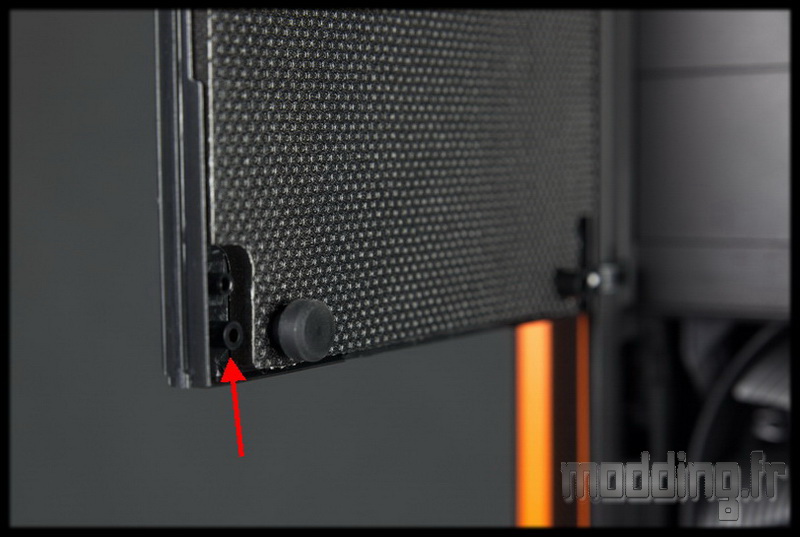

Des trous en attente traduisent la possibilité d’inverser le sens d’ouverture de la porte.

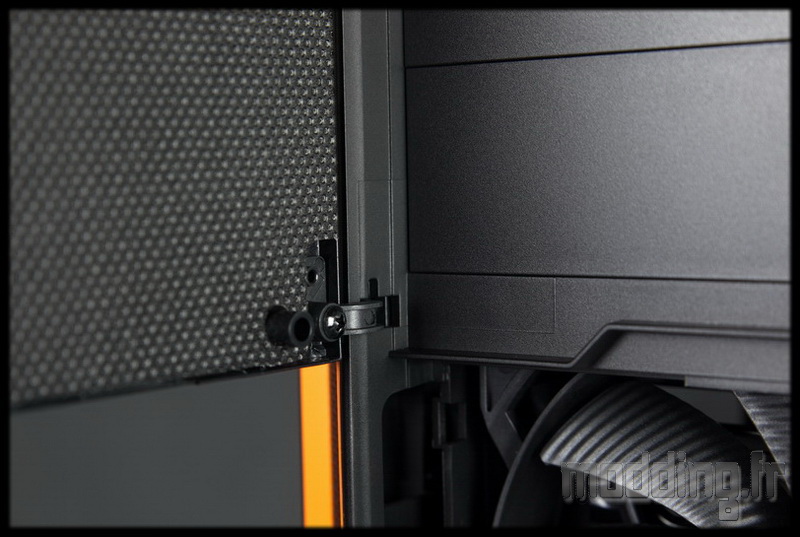

Avec de l’autre coté, la charnière démontable et l’attente pour la vis et le capuchon en caoutchouc.

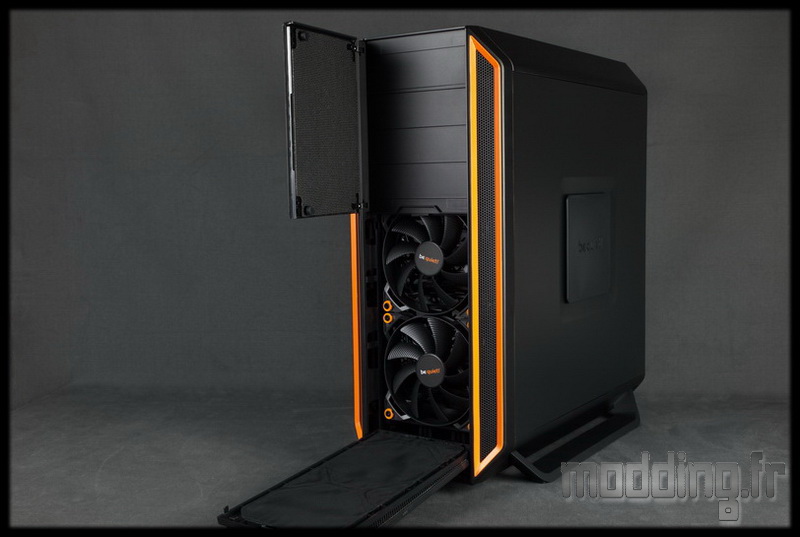

Contraste entre la position fermée des portes, qui donne une surface totalement plane de la façade, et la position ouverte.

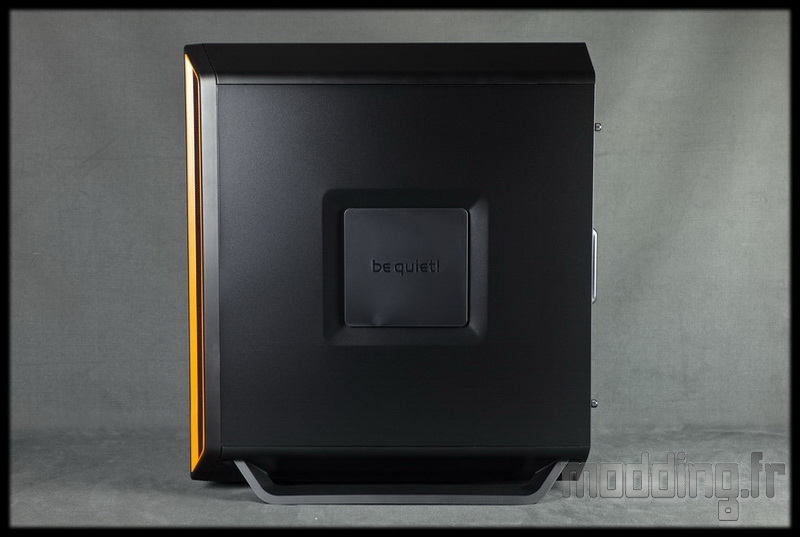

La porte latérale secondaire garde la petite trappe du Silent Base 800 classique.
Il s’agit d’une trappe en plastique qui prend position au centre de la porte.

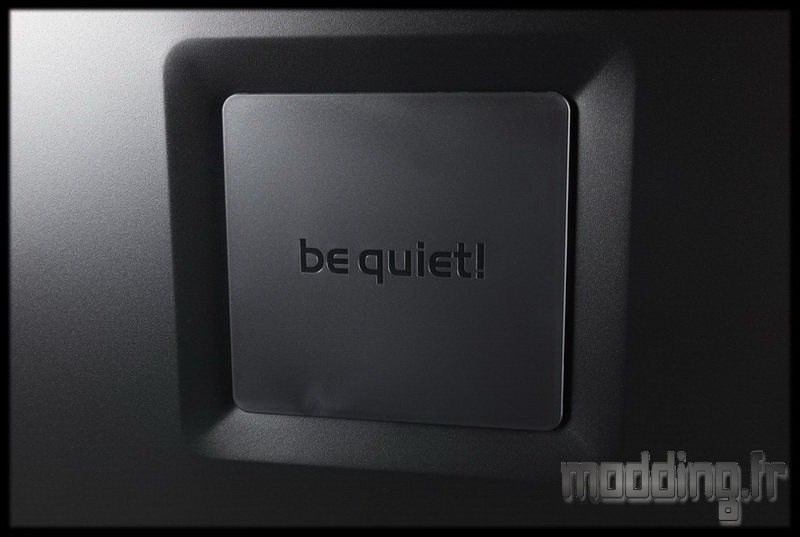

Cet élément est de forme quasi carré avec le logo de la marque gravé dessus.

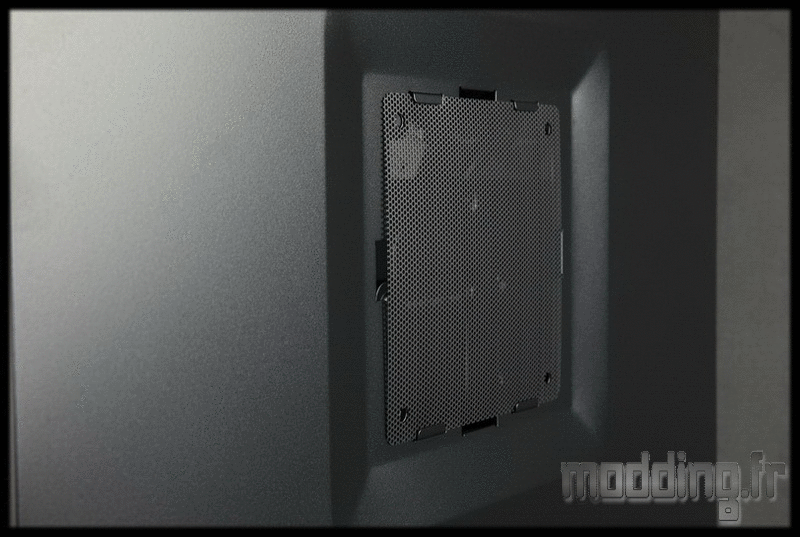

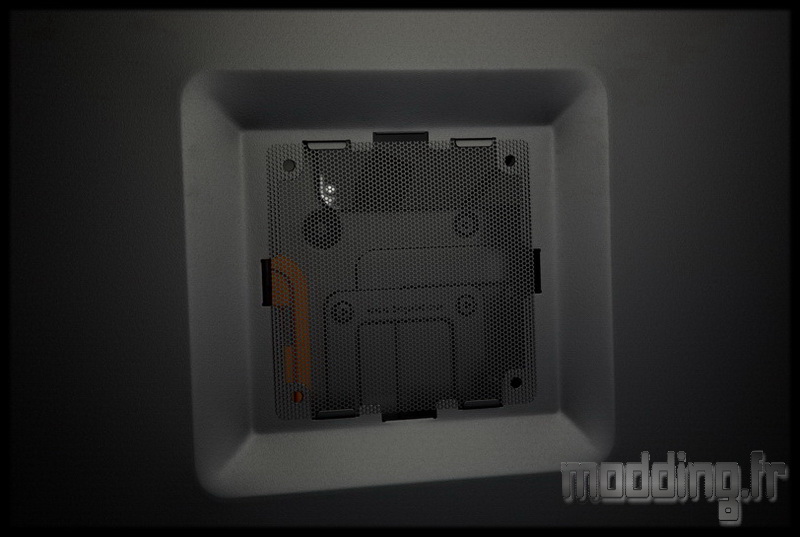

Il peut se retirer completement, dévoilant ainsi l’emplacement pour ventilateur en 120 mm avec son filtre amovible.
L’espace menant aux coulisses du boitier ne permet de fixer qu’un ventilateur en version Slim.

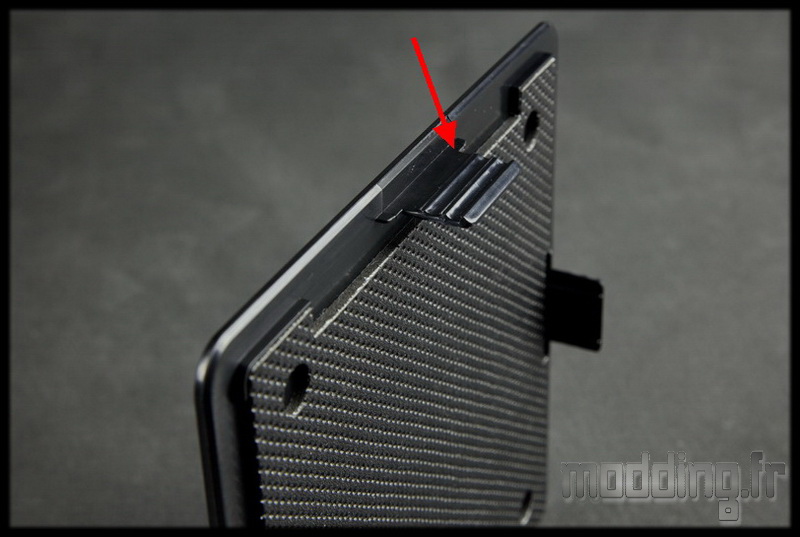

La trappe est pourvue d’un système de pattes crantées pour adapter une position +/- ouverte sur trois niveaux.
Cela permet de jouer sur le flux d’air.

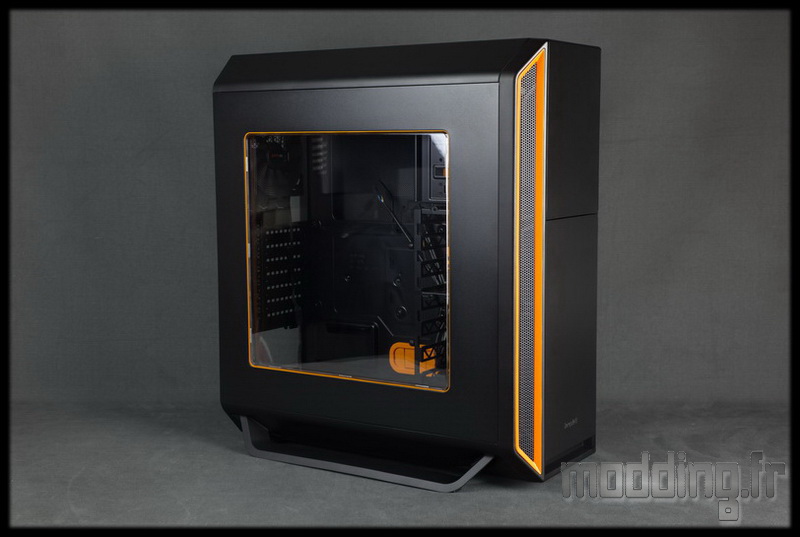

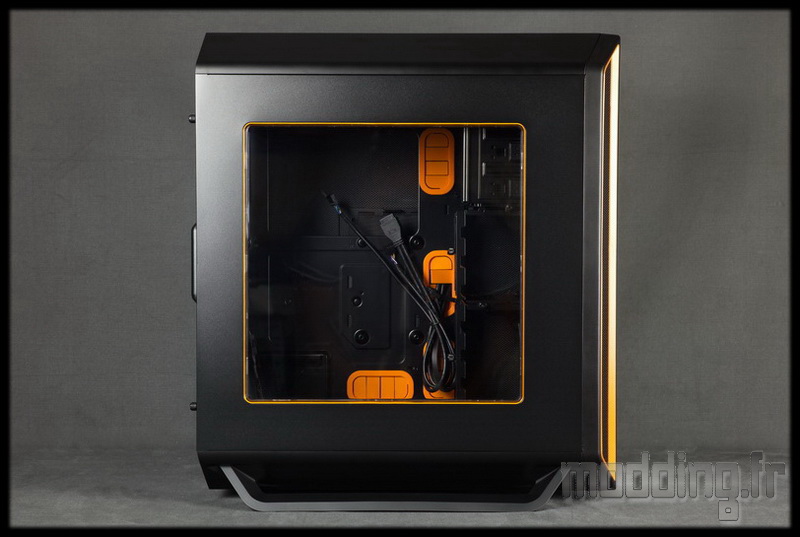

La porte latérale principale arbore fièrement sa nouvelle fenêtre qui mesure 325 mm de coté.
Élément essentiel de ce Silent Base 800 Window, nous allons consacrer un chapitre rien que pour ce concept de double vitrage.
Rendez vous sur la page suivante.
De larges pieds prenant toute la profondeur du boitier permettent d’assurer une bonne stabilité du Silent Base 800.

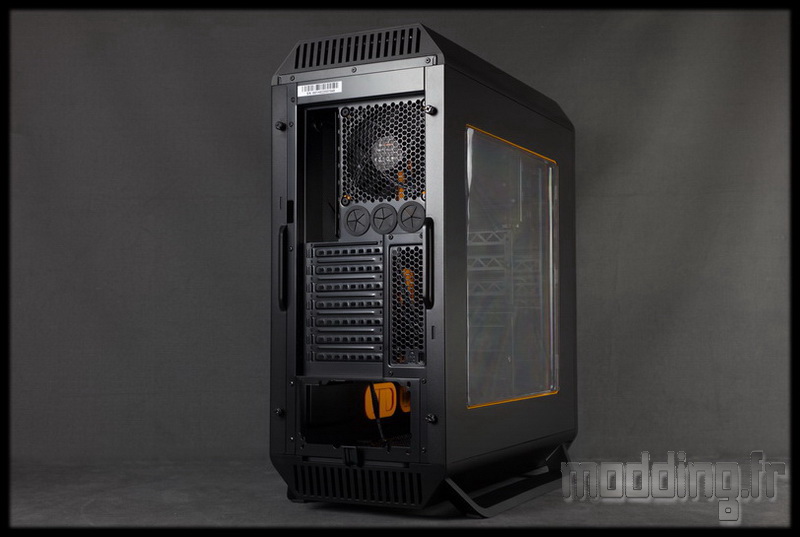

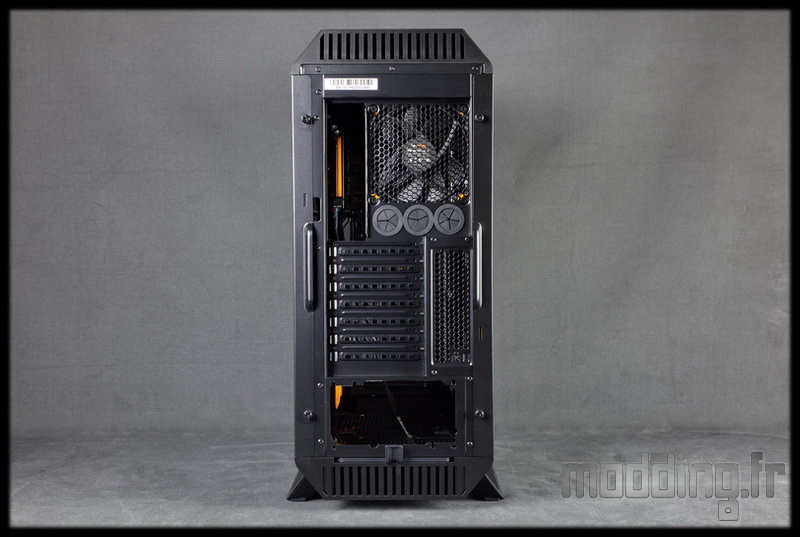

L’arrière du boitier est classique.

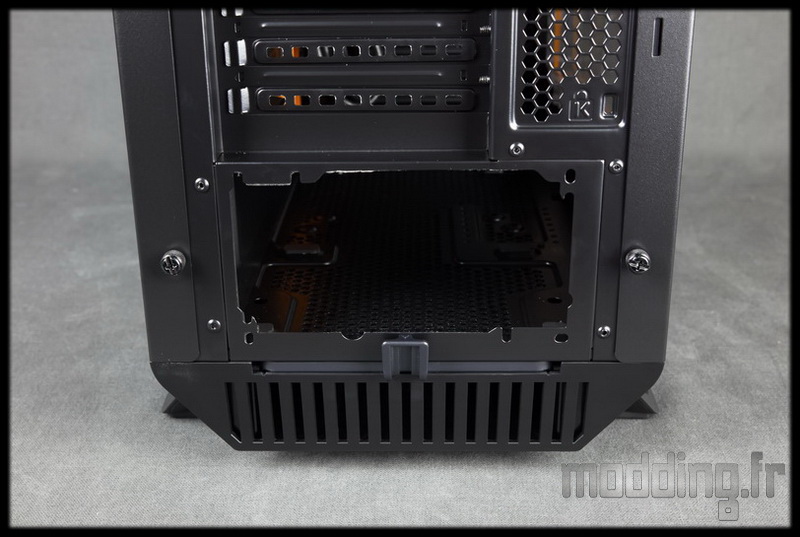

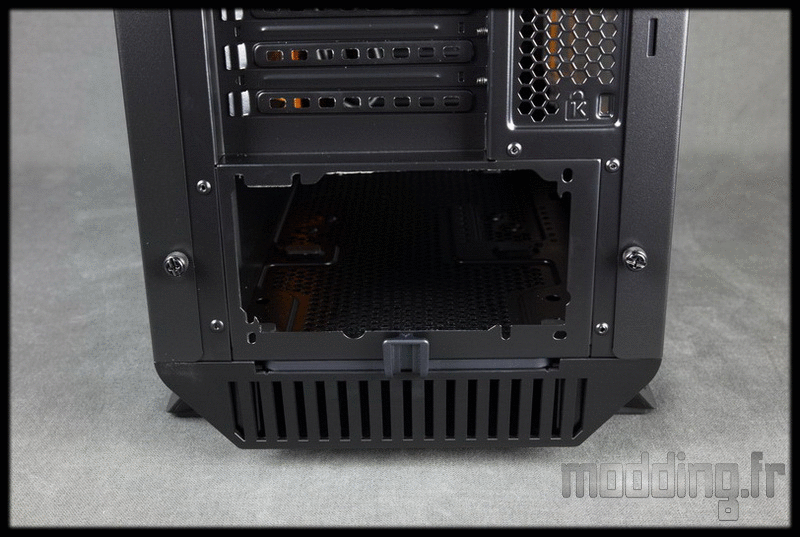

On retrouve l’emplacement alimentation en partie basse.
Le carénage inférieur est doté de plusieurs ouvertures verticales assurant une entrée d’air pour le bas du châssis.
Entre le carénage et l’emplacement de l’alimentation, nous avons un crochet plastique qui permet de retirer le filtre.

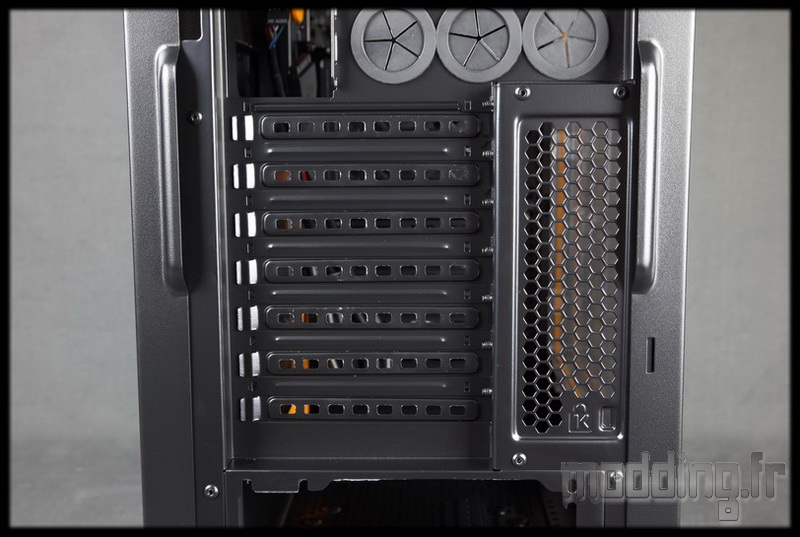

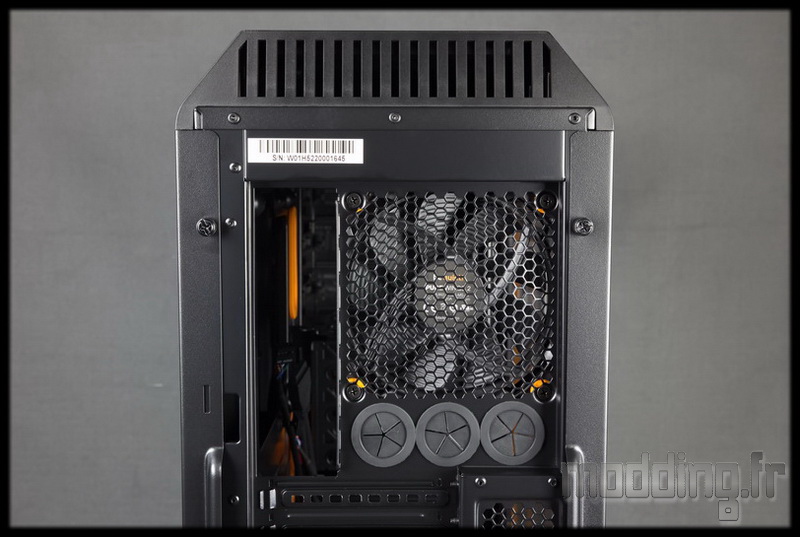

En remontant, nous avons les 7 ports d’extension avec, à leurs cotés, une grille d’aération en nid d’abeille.
A coté de l’emplacement pour l’I/O Shield, nous avons trois ouvertures avec grommet pour le passage de tuyaux watercooling et un emplacement pour ventilateur en 120 mm.
Le carénage du dessus adopte le même type d’ouvertures verticales que son homologue inférieur.

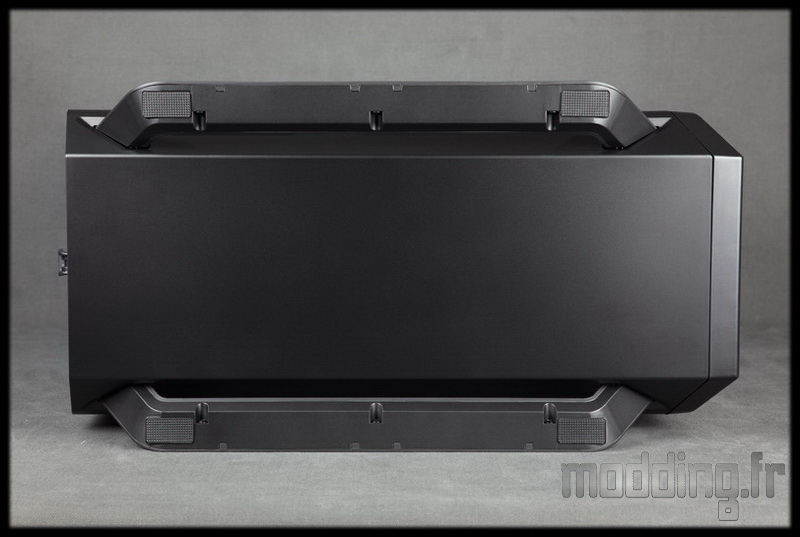

Contrairement à la plupart des boîtiers, le Silent Base 800 Window est pourvu d’un carénage inférieur qui rend le fond du boitier totalement plat et sans aucune ouverture mise à part celles placées à l’arrière.
De part et d’autre de ce carénage, les pieds viennent se fixer à l’intérieur de ce dernier par un système de clips.

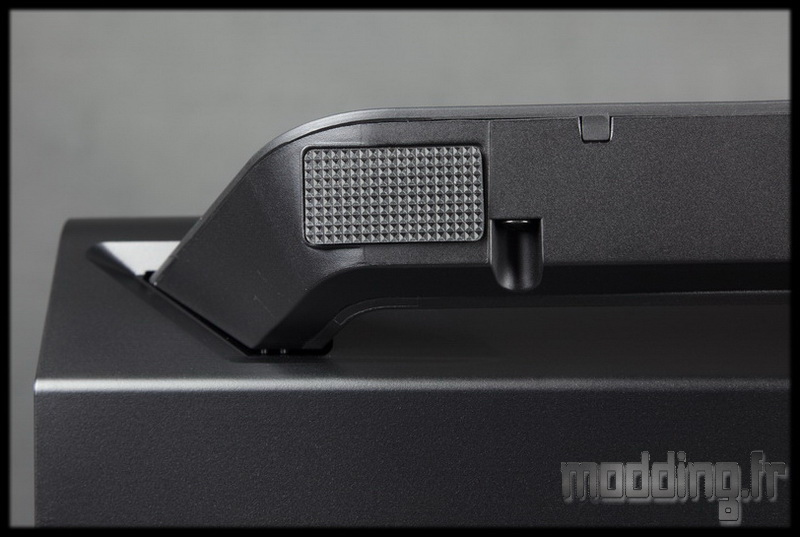

A chaque extrémité de ces pieds, nous avons de larges patins en caoutchouc.
Le dessus du boitier est pourvu du même type de carénage plastique noire que la base.

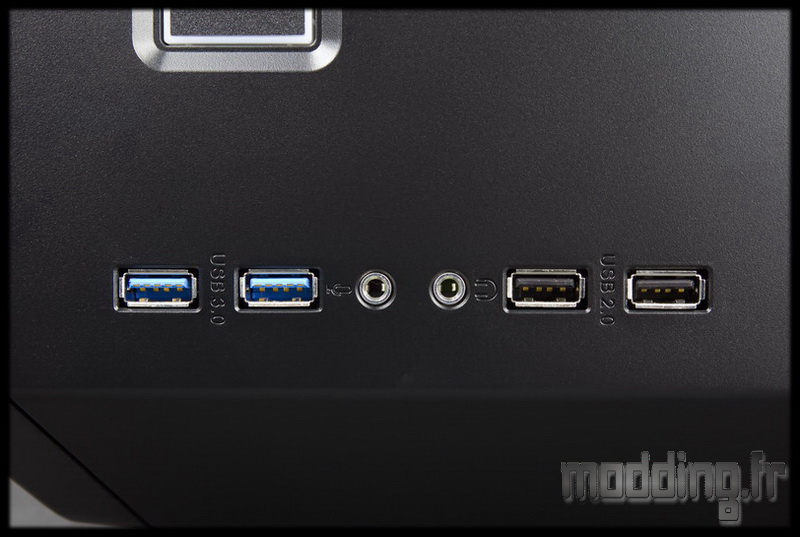

C’est à ce niveau que l’on trouve le panneau avant, avec deux ports USB 3.0, les prises audio et deux ports USB 2.0.

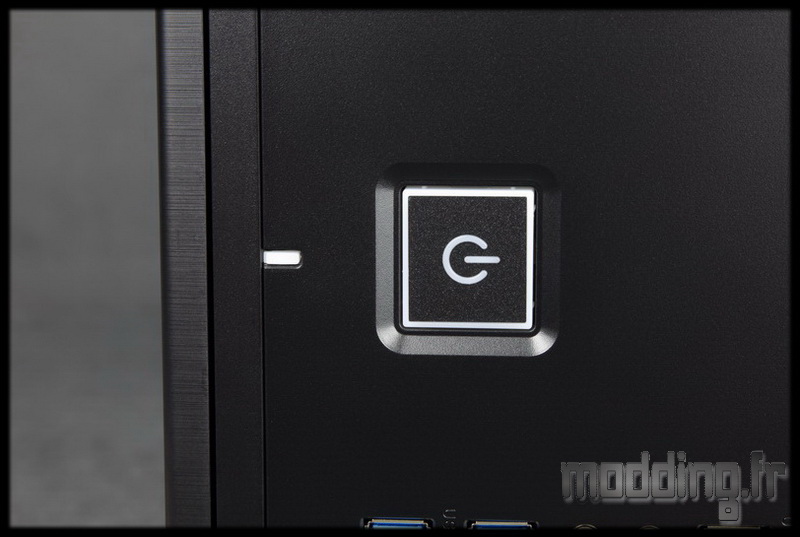

En position centrale avancée, nous trouvons le discret bouton Reset qui incorpore la Led activité disque et le gros bouton carré Power qui intègre la Led Power.

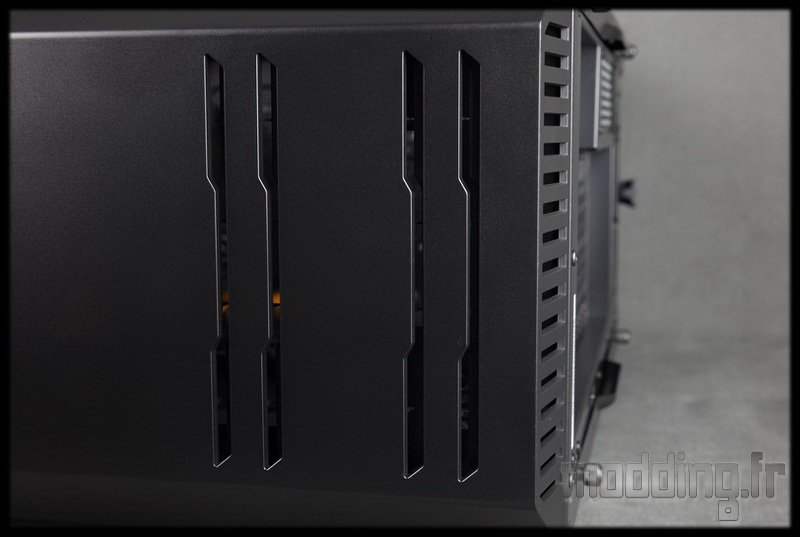

A l’arrière du top, nous avons 4 ouïes qui prennent toute la largeur. Elles viennent seconder les ouvertures donnant sur l’arrière du boitier pour extraire l’air du boitier.
Un boitier sobre qui reste fidèle au concept de la marque avec cette petite touche orangée qui n’est pas sans rappeler la couleur du logo BeQuiet!
Voyons sur la page suivante, le concept de double vitrage…
