Tests :
Config de test :
Niveau sonore
Les ventilateurs du Pure Base 500DX
Un test est effectué sur les ventilateurs du boitier : Pure Wings 2.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.
Niveau sonore
Vitesse de rotation
On ne peut pas considérer les ventilateurs du Pure Base 500 comme bruyants !
Avec ses 34,6 dB(A) à pleine vitesse, le ventilateur reste extrêmement discret et tombe dans le monde du silence en deçà de cette vitesse.
Une bonne chose, car en l’absence d’une gestion PWM, lorsque nous branchons le Pure Wings 2 sur une des prises FAN de notre carte mère, sa gestion (DC) dans le bios (Q-Fan Control) limite sa vitesse minimale à 60 %, ce qui correspond à une vitesse de 660 tr/min.
Donc même sans descendre à sa vitesse minimale engendrée par une tension de 5 V, le ventilateur demeure inaudible.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H60 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation H60 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré dans le bios par Q-Fan Control.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (1100 tr/min au repos).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…,ni même une mouche! en même temps, elles sont confinées…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionnent dans le boitier.
Le relevé “latéral” va surtout nous permettre de connaitre l’efficacité du boitier dans la filtration de la nuisance sonore émise essentiellement par notre nouvelle carte graphique qui ne dispose pas d’un mode hybride, stoppant sa ventilation.
Le relevé “top” donne plus une indication sur la filtration de la nuisance sonore émise par notre H60 qui souffle vers le haut du boitier.
La colonne “AIO 100% – Boitier 5 V”, mettant au repos la ventilation propre au boitier, permet de quantifier la filtration de la nuisance sonore issue de la configuration. La présence du filtre sur le Top du boitier ne permet qu’une faible diminution du niveau sonore émis par notre H60.
Le panneau en verre trempé ne fait guère mieux, mais c’est le cas pour tous les boitiers disposant de ce dispositif vitré.
La présence d’un troisième Pure Wings 2 fait que s’ils tournent à pleine vitesse le Pure Base 500DX se révèlent plus audible que la version classique dotée de deux Pure Wings 2. Cependant, nous constatons lorsque la ventilation de notre H60 tourne à plein régime, elle gomme la différence du niveau sonore engendré par la ventilation propre au boitier.
Diminuer la vitesse des ventilateurs tout comme celle du H60 permet au Pure Base 500DX d’être nettement plus discret.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est configuré dans le bios par QFan Control comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.
OCCT CPU

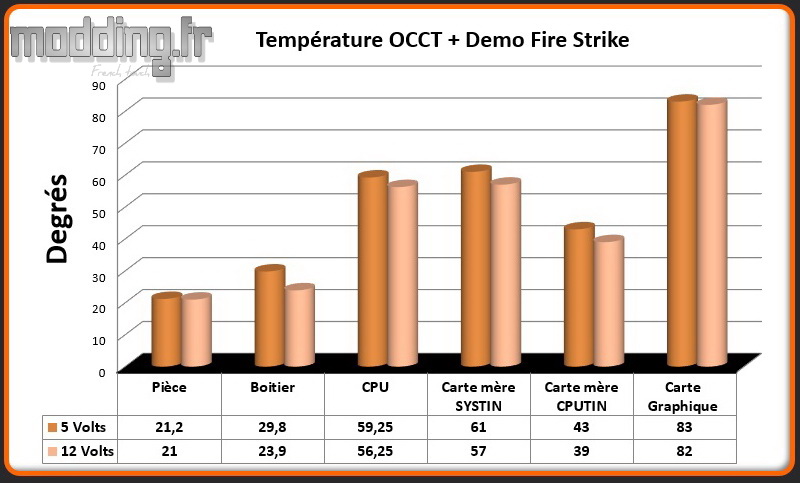

OCCT CPU + Fire Strike
Sous OCCT, le passage de la ventilation du boitier à sa pleine vitesse présente déjà un impact sur les composants de notre configuration, avec 2 degrés de différence sur le CPU.
Dans le test combiné, la carte graphique entre en action et dégage de la chaleur qui tend à stagner dans le compartiment principal. Sans l’action des ventilateurs tournant à pleine vitesse, la température au sein du boitier augmente bien vite et l’on constate une différence de 6°. Le gain sur le refroidissement de notre 7700k n’est pas négligeable avec un écart de 3 degrés.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.
Comparatif OCCT CPU
Comparatif OCCT CPU+Fire Strike
On constate une légère amélioration des températures lorsque nous comparons les deux modèles Pure Base 500.
Un degré c’est toujours ça de pris, d’autant que le niveau sonore n’est pas impacté, le ventilateur de notre H60 gommant la présence du troisième Pure Wings 2.
L’écart se creuse un peu plus lorsque la carte graphique entre en action avec 2.5 degrés de différence sur le CPU.
Si nous confrontons notre Pure Base 500DX à un autre boitier présentant les mêmes dimensions et disposant de la même optimisation du flux d’air : le Corsair 275R AirfFlow, ce dernier se révèle toujours plus efficace.
Le 275R est aussi équipé de trois ventilateurs, mais différemment positionnés : 2 à l’avant et un à l’arrière. Nous avons donc repris cette configuration sur le Pure Base 500DX, mais les relevés demeurent identiques.
Cet écart de performance en faveur du boitier Corsair est lié à sa façade plus encline à laisser passer une plus grande quantité d’air et à des ventilateurs tournant à 1400 tr/min.
