[TEST] Boitier Bequiet! Pure Base 500DX

L’intérieur :

Quatre vis à main maintiennent donc le panneau en verre trempé sur le châssis.
On constate que le verre présente un aspect clair tandis que celui de la version noire présente un aspect fumé avec une teinte tirant sur le gris.

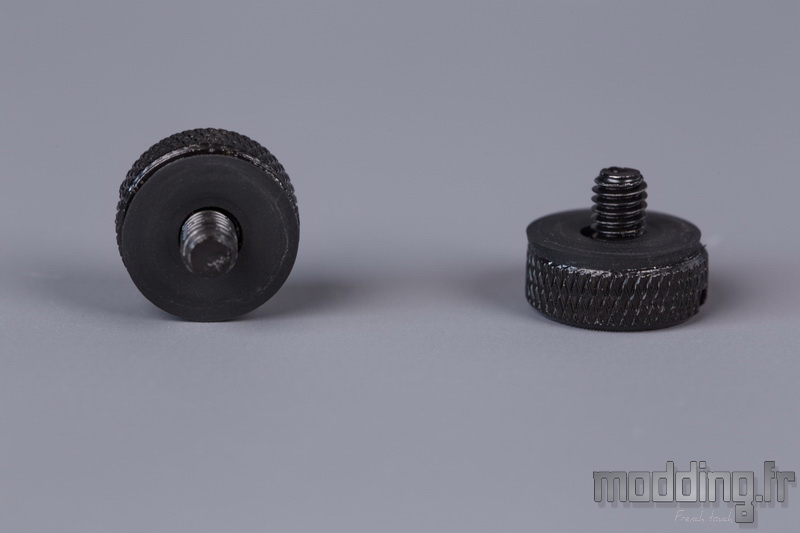

Les vis en elle-même sont dotées d’une rondelle en caoutchouc afin de sécuriser le contact de la vis en aluminium avec le verre lors du serrage.

Les points de fixation sont aussi équipés d’une rondelle en caoutchouc dont une partie s’insère dans l’orifice pratiqué sur le verre, jouant ainsi le rôle d’un silentbloc.
De ce fait, la vitre ne se trouve jamais en contact avec le métal.
Lorsque nous retirons les vis à mains, le verre trempé demeure en place sur les silentblocs. Cependant, il est tout de même conseillé de maintenir la vitre.
La repose du panneau en verre trempé est facilitée par la largeur accrue de la structure en plastique des pieds du boitier, une extension qui vient ainsi accueillir le bord inférieur du verre.

Sur la face interne du verre, nous retrouvons la bande blanche qui dissimule les bords du châssis.
Elle mesure 20 mm de large et présente un biseau au niveau des coins.

Le Pure Base 500DX s’oriente vers l’optimisation du flux d’air, mais nous sommes avec Bequiet!, du coup on ne peut passer à côté de la mise en place d’un panneau venant réduire les émissions sonores.
Il revêt la face interne de la porte controlatérale.
La marque reste aussi fidèle aux points d’ancrage disposés sur les bords supérieurs et inférieurs de cette porte afin de sécuriser son installation sur le boitier.

L’intérieur de notre Pure Base 500DX est tout de blanc vêtu, du moins au niveau du châssis en lui-même. La version noire présente un intérieur noir.
Le châssis opte pour une répartition dans le sens de la hauteur avec la présence d’un cache-alimentation dans la partie basse du boitier.

Le plateau de la carte mère est doté d’une très large ouverture permettant d’accéder à l’arrière du Socket.
On peut noter que cette ouverture déborde allégrement de l’emplacement destiné à une carte mère au format mini ITX.
Les entretoises sont en place sur le plateau. L’entretoise centrale dispose d’un léger déport facilitant le centrage de la carte mère lors de son installation.
Le Pure Base 500DX se limite au format ATX et ne prend donc pas en charge des cartes mères E-ATX.

Le bord supérieur du plateau dispose d’une première ouverture positionnée dans le coin arrière afin de glisser le câble CPU et les câbles issus des ventilateurs installés à proximité.
Un troisième câble s’invite à cette réunion, nous verrons d’où il provient.

Une seconde ouverture, positionnée un peu plus en avant, permet de glisser les différents câbles de l’éventuelle ventilation supérieure, mais aussi l’alimentation de la pompe de notre AIO H60.
Une troisième ouverture de même dimension est placée dans le coin supérieur et avant du plateau. Elle est dédiée au câblage du panneau des connectiques.

A l’avant du plateau de la carte mère, point d’ouvertures comme nous avons l’habitude de voir dans la majorité des boitiers…
Sur le Pure Base 500DX, Bequiet! met en place un étroit passage de câbles qui occupe quasiment toute la hauteur du plateau.

C’est la partie avant du plateau qui, avec la présence d’un décroché de sa structure vers le compartiment principal, vient dissimuler ce passage.
Le décroché offre un espace de 20 mm par rapport au plateau de la carte mère. Nous verrons que cette distance peut s’avérer limite afin de glisser le gros câble ATX de l’alimentation, surtout lorsque ce dernier est équipé d’une gaine thermorétractable d’une taille conséquente.

La partie antérieure du plateau de la carte mère dispose de deux emplacements pour SSD.
Leur installation s’effectue du côté du compartiment principal comme en témoigne le sens d’emboutissage des points de fixation qui pointe juste vers ce compartiment.

Entre ces deux emplacements, nous avons un cache en plastique estampillé du logo Bequiet!.

Ce cache permet de glisser le câblage des SSD vers les coulisses du boitier.

On distingue dans la partie basse de ce support pour SSD, la présence de deux encoches.
Le support se révèle donc amovible comme nous allons le voir dans la section “Démontage”.

Un cache-alimentation, en acier, prend place dans la partie basse du châssis, délimitant ainsi le compartiment inférieur dans lequel nous avons une cage HDD ainsi que l’emplacement de l’alimentation.
L’arête du cache présente un aspect arrondi.

À l’avant, nous disposons d’une large ouverture permettant la mise en place d’un radiateur de Watercooling.
Nous disposons pas moins de 87 mm, sachant que les ventilateurs prennent place à l’avant de la paroi du châssis.
Cependant, cet espace est pour l’instant occupé par la cage HDD du Pure Base 500DX.

Nous pouvons décaler cette cage plus en arrière, mais l’espace demeure en partie comblé, ne laissant qu’un peu plus de 35 mm. Cela reste largement suffisant pour installer un radiateur de Watercooling de type AIO.
Afin de profiter entièrement de cet espace, il faut alors se passer de la cage HDD.
Cependant, en raison de la faible profondeur totale du boitier et donc du châssis, même si cela reste possible, le Pure Base 500DX ne se destine pas réellement à accueillir un circuit de Watercooling personnalisé.
Après la mise en place du radiateur, il faut ensuite composer entre l’installation du réservoir et la longueur de la carte graphique.

La partie arrière du cache-alimentation présente une grille tout aussi longue si ce n’est plus que la grille présente sur la base du châssis.
La grille reprend les mêmes motifs triangulaires (qui nous font penser aux camemberts du Trivial Pursuit).
Cela permet d’apporter un peu plus d’air à la ventilation de la carte graphique. Certes, l’apport s’effectue de façon passive et dépend aussi de la profondeur du bloc d’alimentation.

Trois ouvertures sont disposées sur le bord interne du cache-alimentation afin de glisser les différents câbles qui se connectent sur les prises présentes sur le bord inférieur de la carte mère.

En remontant vers l’arrière du boitier, nous retrouvons les 7 équerres PCI.

Plus haut, l’emplacement de ventilation arrière est occupé par un ventilateur en 140 mm positionné en extraction.
Pourquoi ne pas avoir installé un ventilateur blanc ?
Il est vrai que Bequiet! dispose dans son catalogue d’un ventilateur blanc : Shadow Wings 2. Cependant, le Pure Wings 2 engendre un meilleur débit d’air (94.8 m3/h contre 65 m3/h).

Dans la partie supérieure du châssis, nous retrouvons l’emplacement pour deux ventilateurs en 120 mm ou en 140 mm.
Bequiet! rajoute un second Pure Wings 2 sur cet emplacement.

En basculant à plat le boitier, nous découvrons une bande de LED composée de 10 modules aRGB.
Fixée par de l’adhésif double face, elle se positionne du côté du panneau en verre trempé.
C’est donc cette bande qui génère le troisième câble qui se glisse dans l’ouverture du plateau de la carte mère.

En redescendant sur la partie avant du boitier, nous avons un troisième ventilateur en 140 mm positionné en aspiration.
Le ventilateur se positionne à l’avant de la paroi du châssis, sa fixation se fait à partir du compartiment principal.
Pour rappel, la version classique du Pure Base 500 n’est équipée que de deux Pure Wings 2. Afin de parfaire l’optimisation du flux d’air que présente la version DX, Bequiet! rajoute donc ce troisième Pure Wings 2.
Pour peu que nous installions un AIO 360 en façade, nous n’avons alors qu’à déplacer ce troisième Pure Wings 2 aux côtés du modèle présent sur le haut du châssis.

Les coulisses avec les différents câbles issus de la connectique du boitier.
Tous ces câbles sont habillés de noir, et ce jusqu’à l’extrémité de la prise interne des ports USB 3.0, généralement bleue.

On note la présence de quatre bandes Velcro estampillées du logo Bequiet! afin de faciliter le rangement des câbles.
Nous avons quelques câbles supplémentaires par rapport à la version classique du Pure Base 500.

Le câble issu du port USB 3.1 Gen 2 de type C…

… Ainsi que le câble de synchronisation du contrôleur aRGB qui présente une prise de type 5V/D/-/G.
Seules les cartes mères gérant la technologie adressable des LED (+5 V) et dotée d’un header présentant ce type de connectique, sont compatibles. Cela exclut la marque Gigabyte avec sa connectique VDG.

Le contrôleur aRGB du Pure Base 500DX est alimenté par une prise Sata.

Nous ne manquons pas de points d’ancrage.
La plupart sont positionnés à proximité de l’étroit passage de câble occupant quasiment toute la hauteur du plateau de la carte mère.

Nous avons d’autres points d’ancrage disposés le long du cheminement du câble CPU, mais aussi pour les câbles des éventuels ventilateurs que l’on installe dans la partie haute du boitier.

Nous en trouvons aussi sous la large ouverture donnant sur l’arrière du Socket.
Un espace qui est généralement destiné aux supports de SSD…

Bequiet! préfère, à juste titre, laisser cet espace aux câbles et déplace le support au niveau de la large ouverture.
Comme le support doit occuper toute la profondeur de cette ouverture afin d’en assurer sa fixation, elle se compose d’une seule pièce qui peut accueillir jusqu’à deux SSD.
La fixation est confiée à un jeu d’encoches et une vis à main qui reste solidaire de la structure en acier.

A l’avant du plateau de la carte mère, on retrouve les deux autres emplacements pour SSD.
Nous avons vu que ces emplacements prennent place sur une structure en acier qui se révèle amovible en raison de la présence d’encoches sur son extrémité inférieure et d’une vis à main sur son extrémité supérieure.
Ce support embarque aussi le décroché qui donne sur le compartiment principal visant à dissimuler…

… L’étroit passage de câbles.

La marque met en place deux petites ouvertures afin de glisser les câbles des ventilateurs installés dans la partie antérieure du boitier.

Dans le compartiment inférieur, nous avons la cage HDD qui se positionne vers l’avant du boitier, voire elle se colle quasiment à la paroi antérieure du châssis.
On ne distingue aucun tiroir au sein de sa structure en acier !
Cependant, les points de fixation sont dotés de silentblocs en caoutchouc.
Nous connaissons le principe des supports de stockage spécifique à la marque sous la forme de cette structure en acier. En général, chacun de ses supports se cantonne à accueillir un seul disque dur 3.5″.
Le support du Pure Base 500DX peut accueillir deux disques durs 3.5″, comme un des supports HDD du Silent Base 801.
On remarque que la base de la structure dispose de points de fixation afin de permettre l’installation éventuelle d’un SSD.
La cage est seulement fixée au plateau de la carte mère par deux vis à main et un rail au niveau de la base du châssis, là où les supports des autres boitiers de la marque passent par 3 vis à main.

A l’arrière du compartiment inférieur, on retrouve l’emplacement pour l’alimentation.
4 larges patins en caoutchouc sont prêts à accueillir le bloc, quelle que soit sa profondeur.

En nous penchant un peu plus, nous remarquons que la face interne du support dédié au bloc d’alimentation dispose d’une bande en mousse caoutchoutée.

Une bonne vingtaine de millimètres sont disponibles pour ranger les câbles du côté des coulisses. Nous prenons en compte l’épaisseur du panneau acoustique que revêt la face interne de la porte controlatérale.
