Tests :
Config de test :
Niveau sonore
Les ventilateurs du Pure Base 500
Un test est effectué sur les ventilateurs du boitier : Pure Wings 2.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

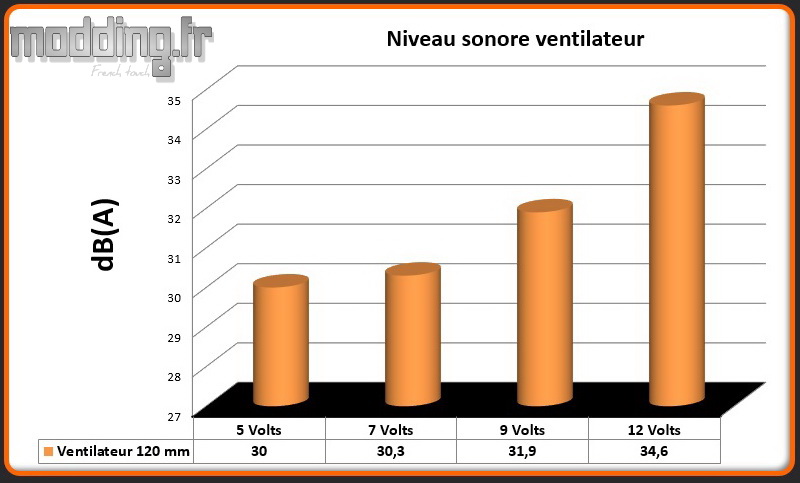

Niveau sonore

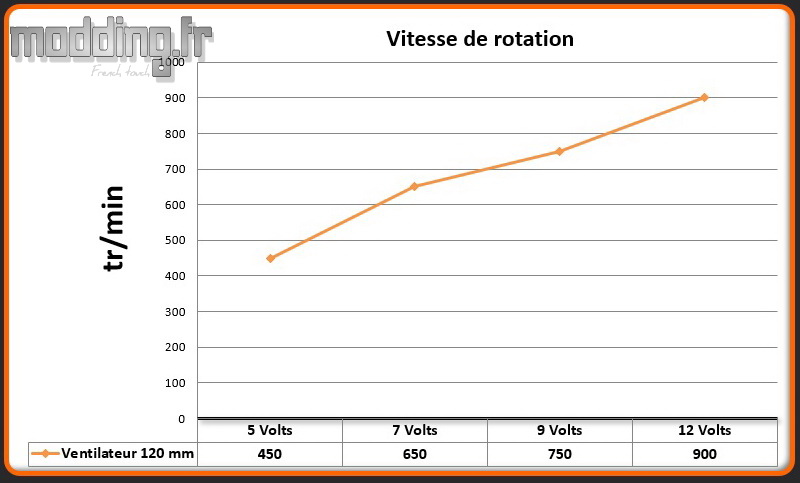

Vitesse de rotation
On ne peut pas considérer les ventilateurs du Pure Base 500 comme bruyants !
Avec ses 34,6 dB(A) à pleine vitesse, le ventilateur reste extrêmement discret et tombe dans le monde du silence en deçà de cette vitesse.
Une bonne chose, car en l’absence d’une gestion PWM, lorsque nous branchons le Pure Wings 2 sur une des prises FAN de notre carte mère, sa gestion (DC) dans le bios (Q-Fan Control) limite sa vitesse minimale à 60 %, ce qui correspond à une vitesse de 660 tr/min.
Donc même sans descendre à sa vitesse minimale engendrée par une tension de 5 V, le ventilateur demeure inaudible.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H60 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation H60 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré dans le bios par Q-Fan Control.
Le boitier est fermé et placé à même le sol.
Nous avons disposé le panneau filtre sur le haut du boitier pour laisser respirer notre H60.
La ventilation de la carte graphique tournant par défaut (1100 tr/min au repos).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…,ni même une mouche! en même temps, elles bronzent à la plage…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionnent dans le boitier.
Le relevé “latéral” va surtout nous permettre de connaitre l’efficacité du boitier dans la filtration de la nuisance sonore émise par notre nouvelle carte graphique qui ne dispose pas d’un mode hybride, stoppant sa ventilation.
Le relevé “horizontal” donne plus une indication sur la filtration de la nuisance sonore émise par notre H60 qui souffle vers le haut du boitier.
La colonne “AIO 100% – Boitier 5 V”, mettant au repos la ventilation propre au boitier, permet de quantifier la filtration de la nuisance sonore issue de la configuration.
Notre Pure Base 500 est livré dans sa version “Window”, de ce fait, c’est le panneau en verre trempé qui se charge de filtrer les nuisances sonores à ce niveau. Il en serait tout autre avec le modèle classique doté d’une porte latérale tout en acier et équipée d’un revêtement acoustique.
Au niveau du Top, c’est le panneau filtre qui est en place, on ne peut alors constater qu’une faible atténuation du bruit engendré par notre H60
Nous avons effectué les relevés lorsque le ventilateur de notre H60 tourne à 20 % de sa vitesse tout en disposant le panneau plein afin de quantifier son efficacité par rapport au panneau filtre. Nous avons observé une réduction du niveau sonore de l’ordre de 1 dB(A).
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est configuré dans le bios par QFan Control comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

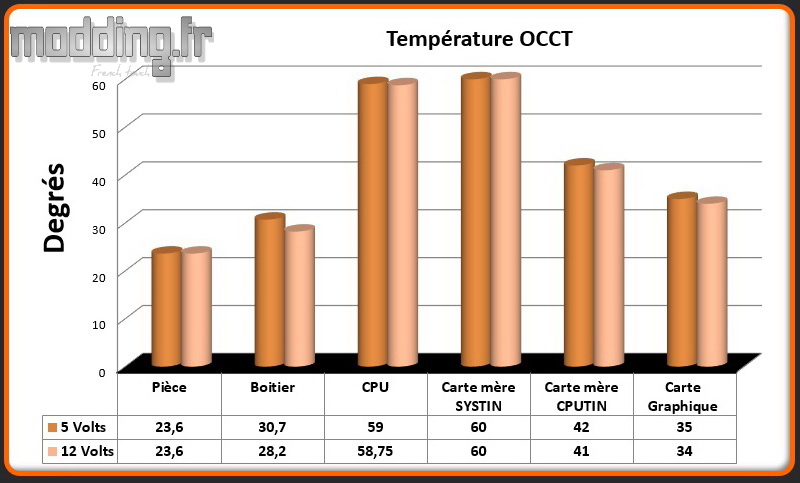

OCCT CPU

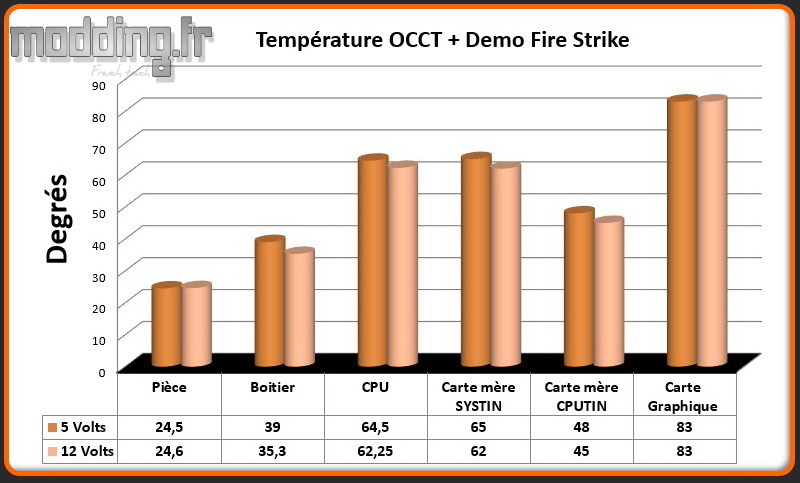

OCCT CPU + Fire Strike
Sous OCCT, le passage de la ventilation du boitier à sa pleine vitesse n’a que peu d’impact sur les composants de notre configuration, même pas un demi-degré de différence sur le CPU. On note, par ailleurs, que la température ambiante au sein du boitier n’augmente que légèrement lorsque les ventilateurs tournent à leur vitesse minimale.
Dans le test combiné, la carte graphique entre en action et dégage de la chaleur qui tend à stagner dans le compartiment principal. Sans l’action des ventilateurs tournant à pleine vitesse, la température au sein du boitier augmente bien vite et l’on constate une différence de 4°. Cependant, le refroidissement de notre 7700k n’est pas fortement impacté même si l’on note une différence d’un peu plus de 2 degrés.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.
Comparatif OCCT CPU
Comparatif OCCT CPU+Fire Strike
En comparaison avec les autres boitiers, le Pure Base 500 se positionne en léger retrait quant au refroidissement de notre 7700k.
La principale raison est la taille des ouïes d’aération latérales ainsi que l’aspect de la grille Mesh qui bride bien l’entrée de l’air venant alimenter les ventilateurs positionnés à l’avant du boitier.
Les dimensions internes du châssis jouent aussi un rôle.
