Montage :
Nous commençons par l’installation du disque dur 3.5″.

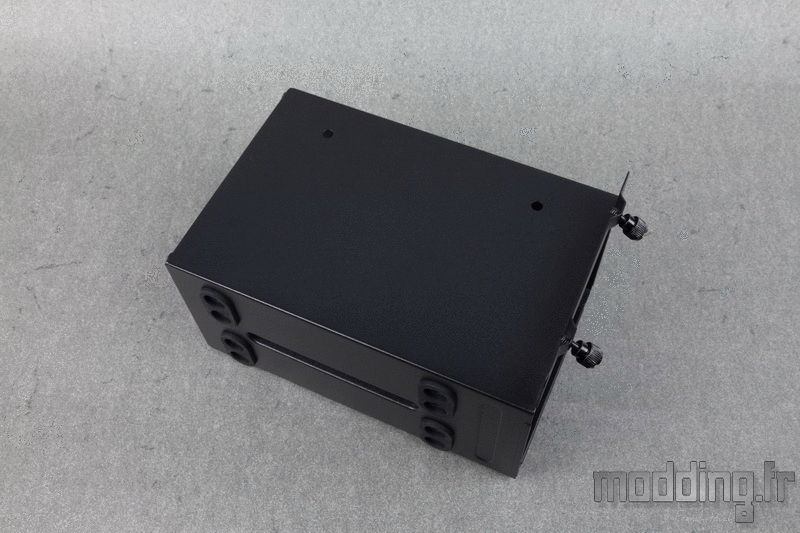

On retire la cage du boitier, deux vis à main et c’est tout.
On glisse le disque dans la cage, sa connectique orientée vers ces vis à main.
On utilise les vis spécifiques à son montage pour le fixer.
Le montage est simple, cependant cela requiert l’utilisation d’un tournevis cruciforme.
Nous pouvons installer jusqu’à deux disques durs 3.5″ dans cette cage.
L’emplacement inférieur peut aussi être utilisé afin d’installer un SSD.
La fixation s’effectue par en dessous à l’aide d’un tournevis et de 4 vis M3.
Une fois les unités de stockage en place dans la cage HDD, nous insérons celle-ci dans l’un de ses logements situés dans le compartiment inférieur.
La base de la structure glisse le long du rail et il ne reste plus qu’à resserrer les 2 vis à main.
Nous avons quatre autres emplacements dédiés au SSD.
Deux d’entre eux passent par l’installation du SSD sur un support spécifique.
La fixation se fait par en dessous avec 4 vis M3.

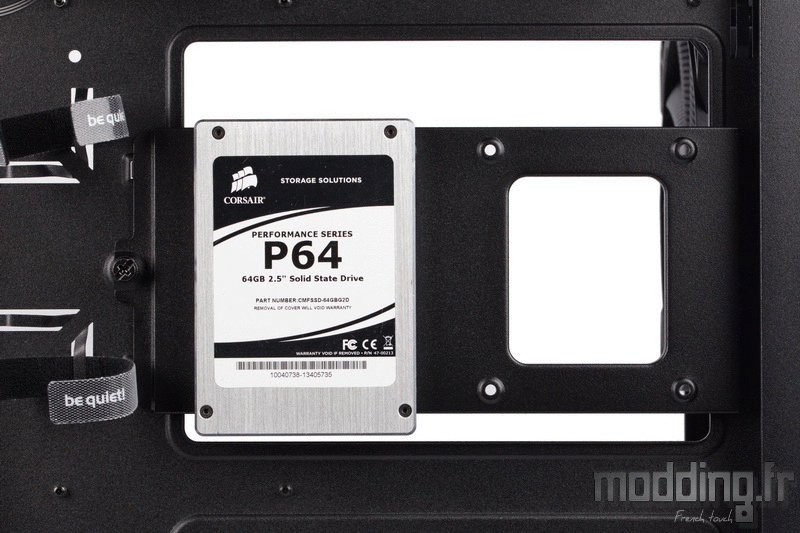

Nous installons ensuite le support à l’arrière du plateau de la carte mère au niveau de sa large ouverture.
Ce support unique dispose donc de deux emplacements. Nous veillons à orienter la connectique du SSD vers le bas.
Les deux autres emplacements se situent sur le support antérieur.
L’installation du ou des SSD s’effectue dans le compartiment principal, tandis que les vis M3 sont insérées du côté des coulisses.
En regardant l’animation, on remarque que nous avons inversé l’orientation du SSD en fonction de son emplacement…
En effet, sa connectique doit se positionner vers l’espace qui se situe entre les deux emplacements.
Le petit cache en plastique permet de dissimuler le câblage de chacun de ces SSD qui pénètre dans les coulisses.
Avant d’installer le bloc d’alimentation dans le boitier, on l’équipe de sa plaque spécifique à l’aide des 4 vis UNC-6.32 incluses dans le bundle.
On glisse ensuite le bloc par l’arrière du Pure Base 500.
L’astuce est de ne pas serrer les vis UNC-6.32 afin de bien centrer le bloc une fois glissé dans le compartiment inférieur, c’est après avoir fixé le support sur la paroi arrière que nous allons finaliser le serrage des vis UNC-6.32.
Une fois le bloc en place dans le compartiment inférieur, nous avons encore de la place pour brancher les différents câbles.
Si nous disposons d’une alimentation plus profonde, ou que cette place nous semble trop réduite, cette méthode d’insertion par l’arrière permet de reculer le bloc sans avoir à complètement le retirer de son logement afin de brancher les câbles manquants.
En bref, on se répète au fil des tests, mais il n’y a pas mieux comme méthode pour installer l’alimentation dans le compartiment inférieur !
L’installation de la carte mère s’effectue avec 8 vis UNC-6.32.
L’entretoise centrale dispose d’un léger déport facilitant le centrage de la carte.
Nous ne rencontrons aucun problème pour glisser le câble CPU au travers de son ouverture spécifique et effectuer le branchement.
Le décalage des points de fixation de la ventilation supérieure permet de passer juste au-delà de nos barrettes mémoires (Vengeance RGB : 49 mm).
Pour le diamètre en 140 mm, la place est nettement plus restreinte, ne permettant pas l’installation d’un quelconque radiateur de Watercooling.
C’est d’ailleurs pour cela que Bequiet! ne mentionne que la taille d’un radiateur doté de ventilateurs en 120 mm prenant place sur le haut du boitier.
L’installation de notre H60 ne pose pas de problème, mais il faut avouer que la hauteur de nos barrettes s’avère limite !
La fixation de la carte graphique s’effectue à l’extérieur du châssis.
On fait coulisser le cache afin d’insérer l’équerre de la carte.
Ce cache dispose d’une série d’orifices correspondant à l’emplacement des vis à main. On peut refermer la platine sur les équerres et disposer ensuite les vis à main.
Cependant, l’accès à ces vis nous parait restreint, aussi nous utilisons le tournevis pour parvenir à nos fins avant de refermer la platine sur les équerres.
369 mm sont disponibles pour la carte graphique, du moment où rien n’est installé dans la partie avant du compartiment principal (radiateur de Watercooling AIO).
Nous entamons le branchement des différents câbles…
Notre alimentation dispose d’un gros câble ATX bien rond…

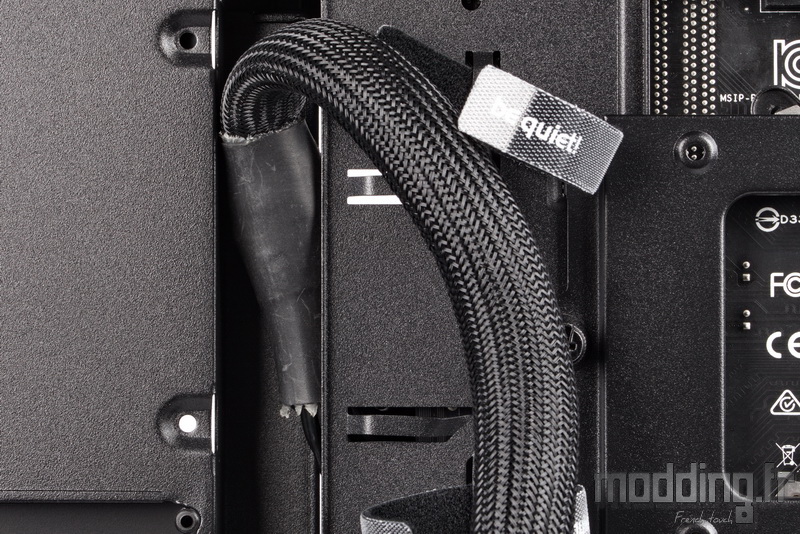

De plus, non loin de la prise 24 broches, le câble dispose d’une large gaine thermorétractable qui a pour but de réunir les différents fils ainsi que de sertir la gaine tressée.
Cela a pour conséquence de rigidifier quelque peu l’extrémité de notre câble ATX.
De ce fait, glisser le câble à travers l’étroite ouverture positionnée juste devant la carte mère n’a pas été une mince affaire.
Il nous a fallu surtout bien appuyer sur l’émergence des fils au niveau de la prise pour qu’ils puissent directement se diriger vers cette ouverture.
Sans cette grosse gaine thermorétractable, nous n’aurions pas eu autant de difficulté.
On joue ensuite un peu des coudes pour caser cette partie du câble au niveau du décroché et nous faisons courir le reste du câble le long des points d’ancrage équipés des petites bandes Velcro.
Le Pure Base 500 est doté de nombreux points d’ancrage, ce qui facilite l’agencement des câbles du côté des coulisses.
On arrive à réaliser un travail très propre.
Nous effectuons les branchements des autres câbles issus de l’alimentation…
… Ainsi que les câbles issus du panneau des connectiques.
Le câble audio, tout comme les câbles Power et HDD LED, se glisse par les petites ouvertures présentes sur le plateau du cache-alimentation.
On remarque que la grille de ce cache-alimentation laisse entrevoir la partie supérieure de notre bloc d’alimentation et notamment son étiquette.
Sur un plan Aircooling, nous disposons de 190 mm pour le ventirad avant qu’il ne rentre en contact avec le panneau en verre trempé.
Nous remettons en place les portes latérales.
L’aspect fumé de la vitre permet de laisser les petits détails et les câbles dans la pénombre sans pour autant estomper la vue sur les principaux composants.
