Modularité :
Le support de stockage est fixé sur la paroi arrière du châssis à l’aide de quatre vis classiques, assurant un maintien solide de la structure.

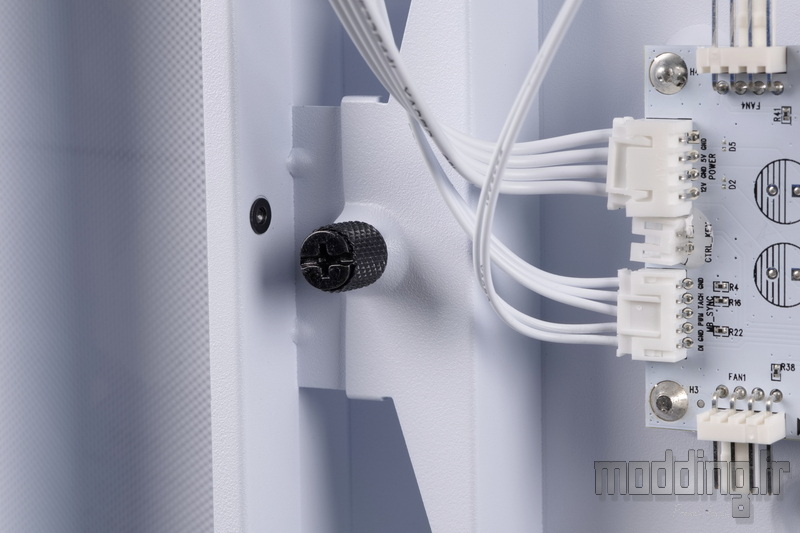

Une vis à main supplémentaire est positionnée sur l’extrémité opposée du support.

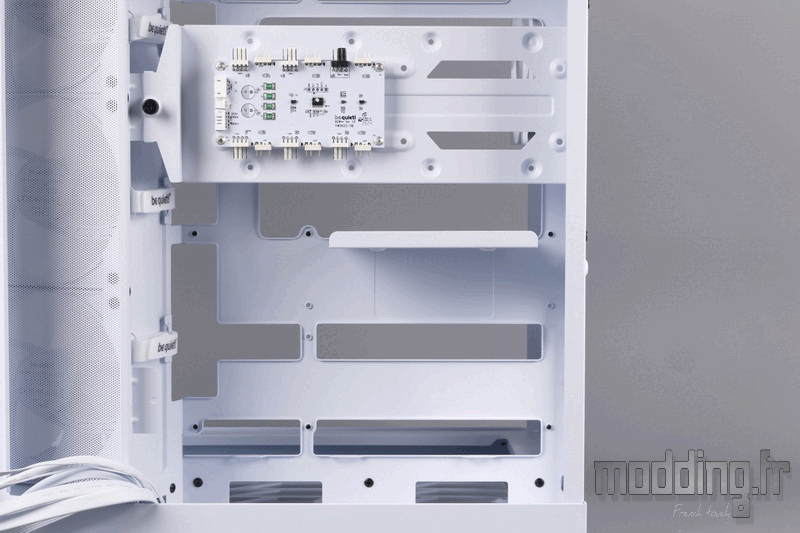

En desserrant la vis à main et en retirant les quatre vis de fixation, il est possible d’intervertir librement l’emplacement du support de stockage avec celui de l’alimentation.
Une astuce ingénieuse qui répond aux préférences de chaque utilisateur : certains souhaiteront placer le bloc d’alimentation en partie basse pour un câblage plus traditionnel, tandis que d’autres préféreront l’installer en partie haute.
Avec le Light Base 500 LX, be quiet! offre ainsi une liberté d’agencement rare dans un boîtier de ce format.

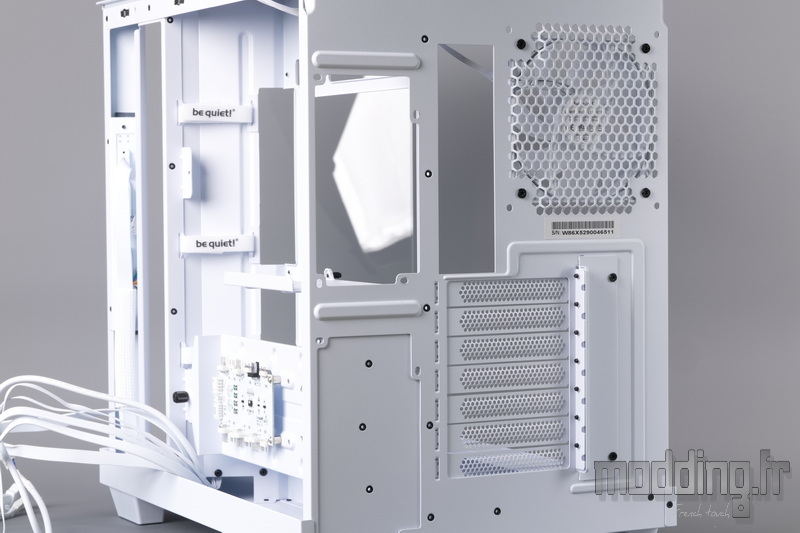

Le support de stockage intègre également la plaque en acier qui obstrue la seconde ouverture dédiée à l’emplacement de l’alimentation.
Ainsi, en déplaçant le support vers la position opposée, on libère le nouvel emplacement pour le bloc d’alimentation tout en bouchant automatiquement l’autre, garantissant une fermeture propre et fonctionnelle du compartiment inoccupé.

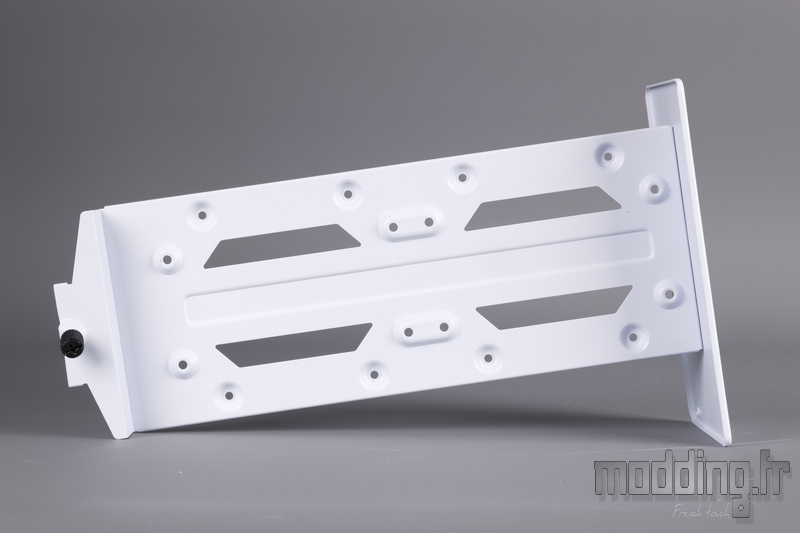

Ce support de stockage comporte plusieurs points de fixation :
– sur la face orientée vers le plateau de la carte mère, on retrouve les emplacements pour deux SSD 2,5″,
– tandis que sur la face opposée, tournée vers la porte latérale en acier, se trouvent les fixations pour deux disques durs 3,5″.
Il est important de rappeler que, sur la version LX du Light Base 500, l’un des emplacements 3,5″ est occupé par le contrôleur ARGB, combinant gestion d’éclairage et hub PWM.
À noter également que la fixation de ce contrôleur s’effectue à l’aide de vis de type M3, un détail utile si nous avons mélangé les différents types de vis lors de la préparation du montage.

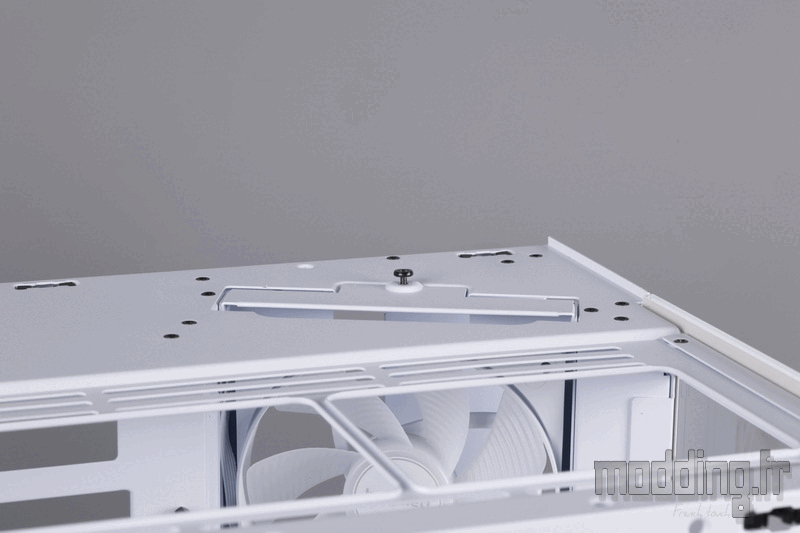

En retirant le carénage supérieur du boîtier, on accède directement au support de ventilation latérale, qui peut alors être retiré par le haut du châssis, à la manière d’un tiroir coulissant.
Il suffit au préalable de desserrer la vis de maintien qui le fixe au châssis, pour ensuite faire glisser l’ensemble, permettant un accès complet aux ventilateurs pour le nettoyage, le remplacement ou la maintenance.

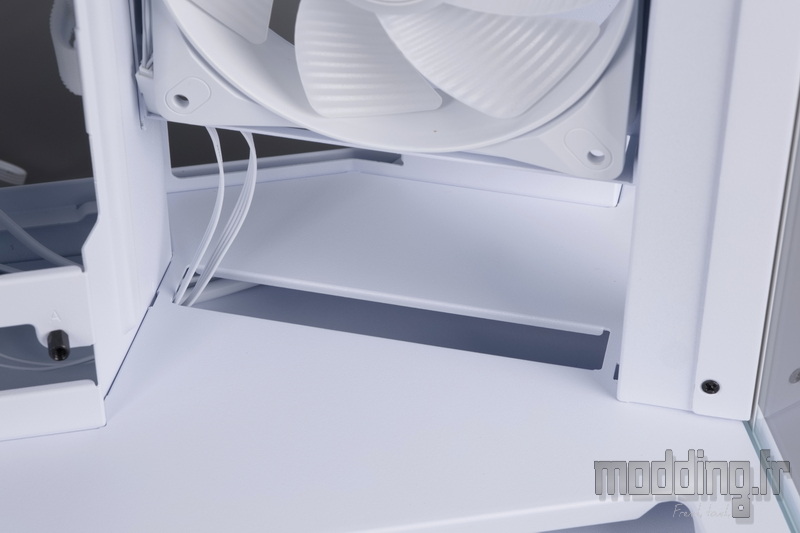

Sous l’extrémité inférieure de ce support de ventilation, on trouve une ouverture pratiquée dans le plateau de la base du châssis.
Celle-ci permet de faire passer proprement le câblage des ventilateurs, assurant un routage discret vers la seconde chambre, tout en préservant la propreté visuelle et la fluidité du montage à l’intérieur du compartiment principal.

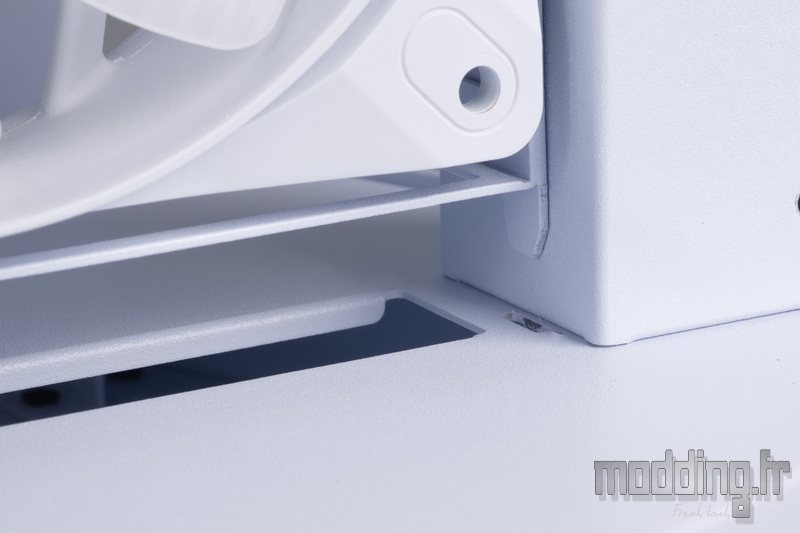

Lors de la remise en place du support de ventilation, il convient de bien aligner les appendices situés sur son extrémité inférieure avec les fines ouvertures pratiquées dans le plateau de la base.
Une légère résistance peut se faire sentir dans la phase finale de l’insertion : elle correspond précisément à l’engagement de ces appendices dans leurs logements, garantissant ainsi un verrouillage correct et un maintien stable du support une fois celui-ci en position.

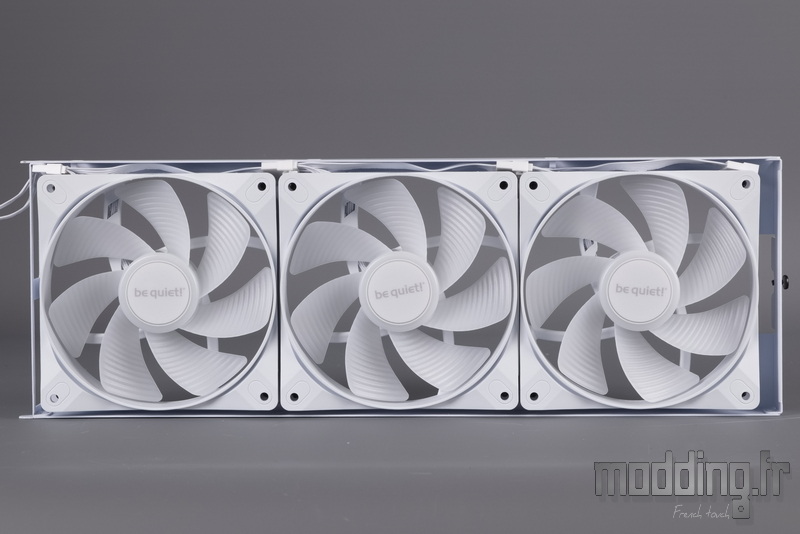

Tout comme l’emplacement de ventilation inférieur du Light Base 500 LX, ce support latéral n’autorise que l’installation de ventilateurs de 120 mm.
Quelle que soit la version du Light Base 500, be quiet! fournit trois ventilateurs à pales inversées, spécialement conçus pour optimiser le flux d’air tout en préservant l’esthétique intérieure du boîtier.

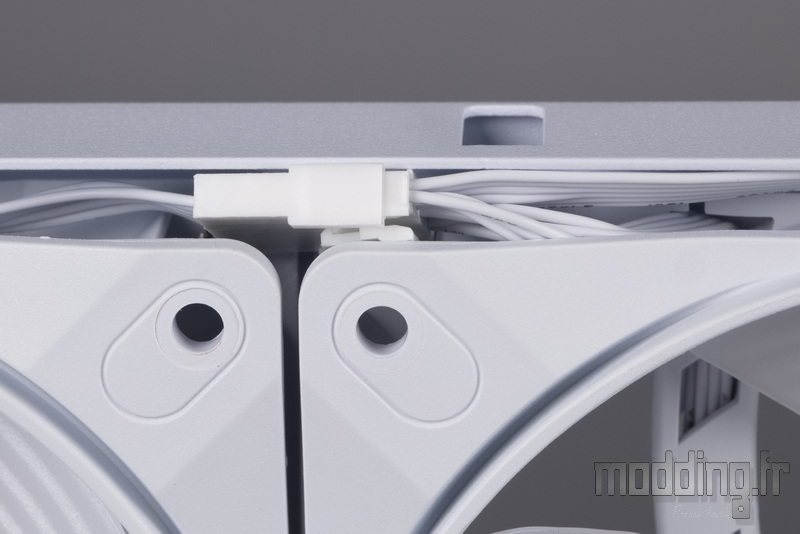

De plus, afin de réduire le nombre de câbles en sortie, les ventilateurs fournis adoptent un câblage de type gigogne avec connectique propriétaire, permettant leur chaînage en série.
Ce système facilite la gestion des câbles en regroupant alimentation, PWM et signal ARGB au sein d’un seul faisceau, contribuant ainsi à un intérieur plus propre et mieux organisé.

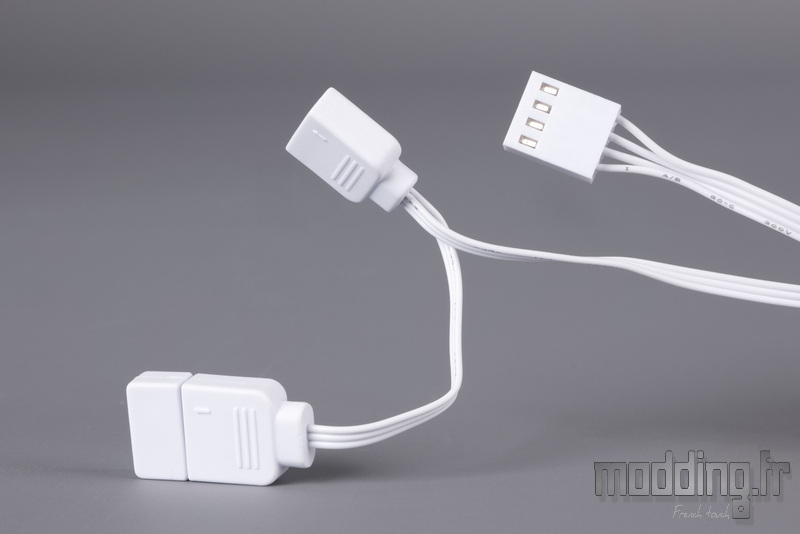

En sortie de chaîne, le câblage se divise en deux lignes distinctes :
– un câble équipé d’une prise 4-pins PWM, destiné à la gestion de la vitesse de rotation que l’on connecteur sur le hub PWM,
– et un câble ARGB comprenant à la fois une prise femelle et une prise mâle de type 5V/D/-/G, permettant de connecter un autre dispositif rétroéclairé et d’étendre la synchronisation lumineuse à l’ensemble du système.

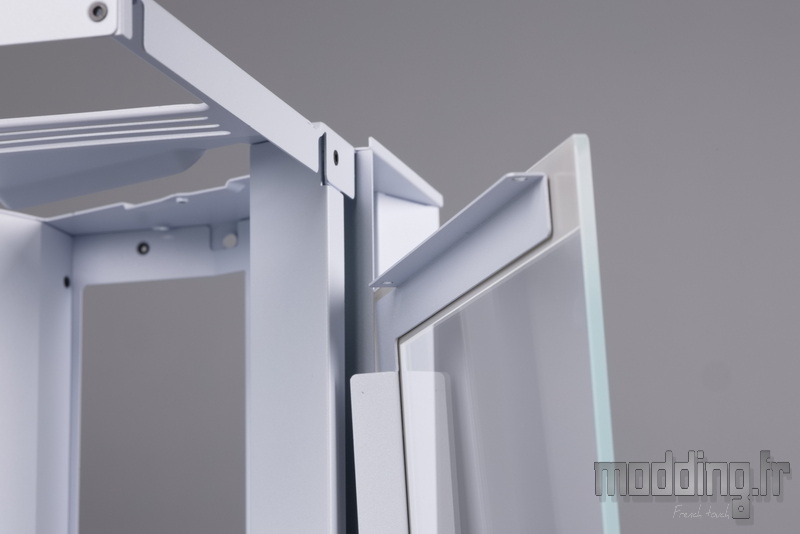

Le panneau en verre trempé de la façade est fixé au châssis en deux zones distinctes.
Deux vis sont situées sur l’armature en acier supérieure assurent la fixation solide du panneau sur la partie haute du châssis.

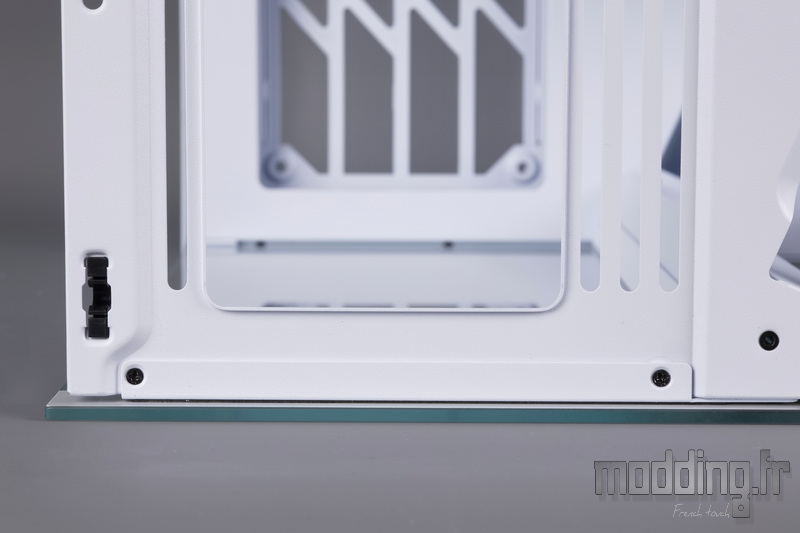

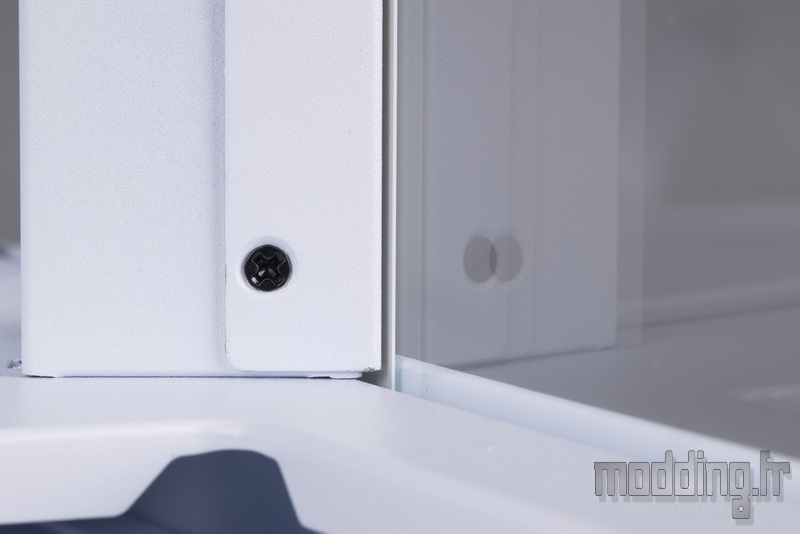

Une troisième vis est positionnée sur l’extrémité inférieure de l’armature latérale du panneau en verre.
Elle vient s’appuyer contre l’un des montants du châssis, assurant ainsi un maintien complémentaire et une stabilité parfaite de la vitre frontale une fois celle-ci en place.

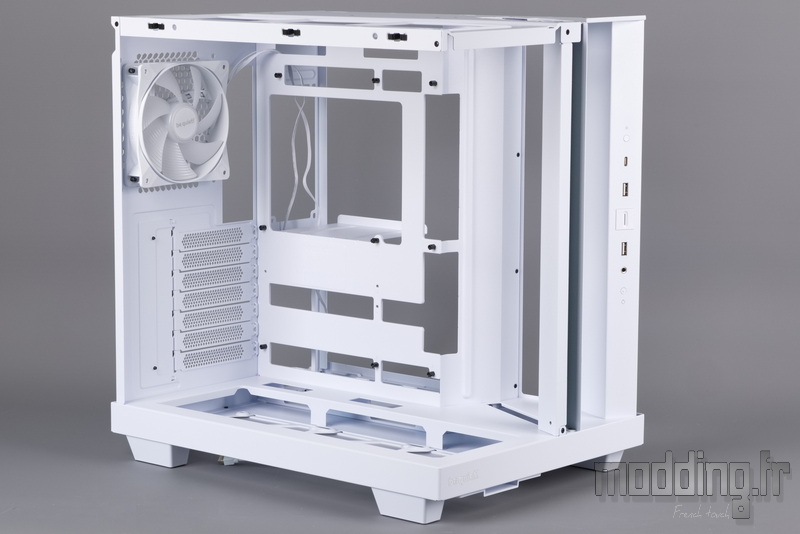

Une fois les trois vis retirées, il devient aisé de déposer le panneau en verre trempé.
Sa dépose offre un accès largement dégagé au compartiment principal, ce qui facilite grandement l’installation des différents composants de la configuration, qu’il s’agisse du système de refroidissement, de la carte graphique ou du routage des câbles.

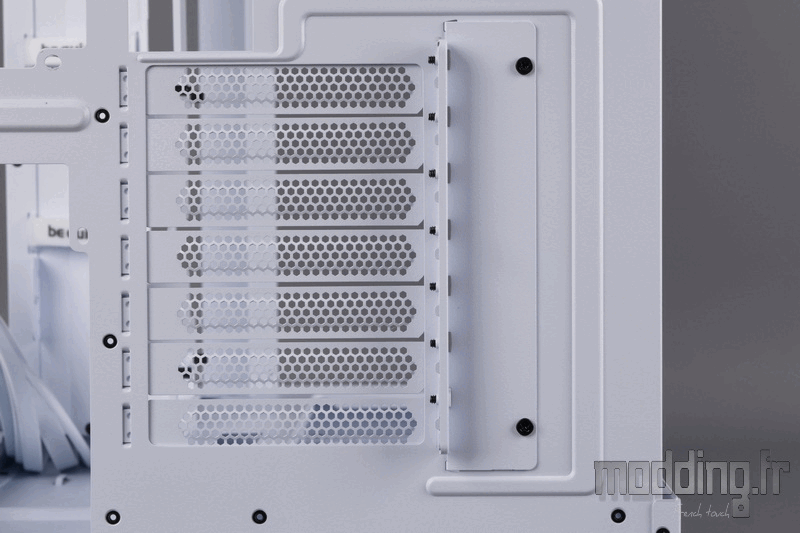

Contrairement au dispositif du Frame 4500X de Corsair, qui ne requiert que deux étapes pour orienter les équerres d’extension à la verticale, be quiet! opte ici pour une solution plus basique, demandant davantage d’étapes au processus.
Il faut d’abord retirer le cache latéral, puis déposer les sept équerres d’origine.

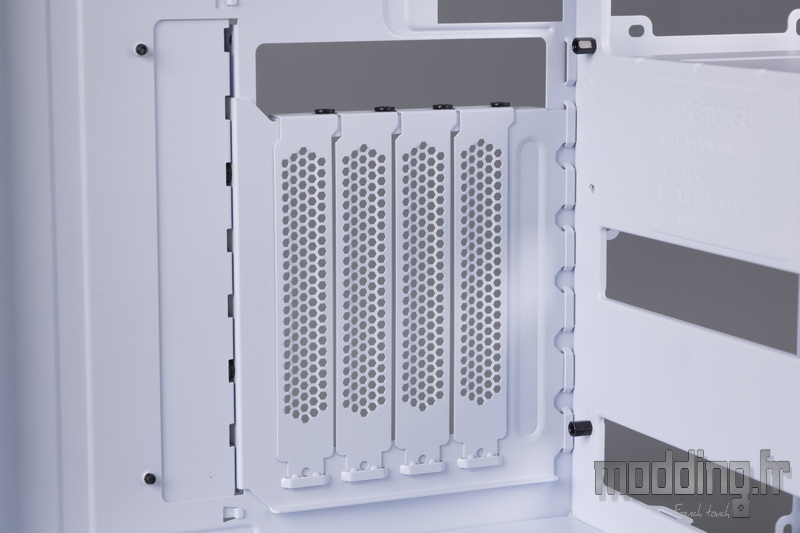

Ensuite, on installe le support fourni dans le bundle, qui prend place à l’emplacement des équerres retirées et peut accueillir jusqu’à quatre d’entre elles.
Enfin, on remet en place le cache latéral, finalisant ainsi la conversion vers une installation verticale de la carte graphique.
Cette conception, de plus en plus répandue, présente un double avantage : elle éloigne le système de ventilation de la carte graphique de la paroi en verre trempé, favorisant ainsi un meilleur flux d’air et des performances de refroidissement optimisées.
Elle permet également de s’affranchir de la contrainte rencontrée sur certains boîtiers limités à des cartes graphiques de deux slots d’épaisseur, offrant une compatibilité élargie avec les modèles plus volumineux et puissants.
Toutefois, la solution proposée par Corsair nous paraît plus aboutie et plus flexible : comme nous le verrons lors du montage, celle de be quiet! a tendance à rapprocher la carte graphique un peu trop près de la carte mère, ce qui réduit l’espace disponible et complique l’insertion du riser PCIe.
