L’intérieur :

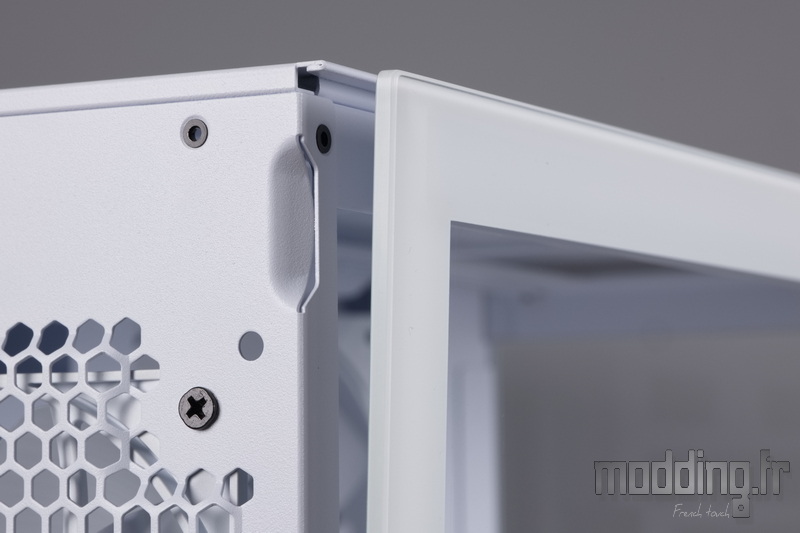

Pour ouvrir les portes latérales, il suffit d’insérer le bout des doigts dans l’encoche située dans les coins supérieurs de la paroi arrière du Light Base 500 LX.
En exerçant une pression vers l’extérieur, plus ou moins marquée selon le type de panneau (verre ou acier), on dégage les points de fixation supérieurs de leur emprise sur le bord du châssis, permettant ainsi de déverrouiller la porte en toute simplicité.
Une fois déclipsée, la porte vitrée ou la porte en acier reste légèrement entrouverte, ce qui facilite sa préhension.
Cependant, il est préférable d’éviter de laisser le panneau en verre trempé trop longtemps dans cette position, afin de prévenir tout risque de basculement.

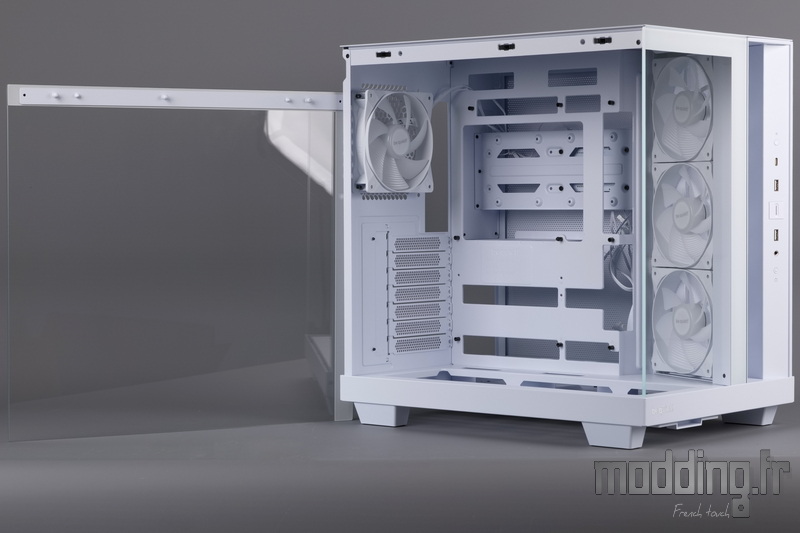

Il ne reste alors qu’à soulever délicatement la porte pour la retirer complètement et la mettre de côté en toute sécurité.
Notre Light Base 500 LX arbore un intérieur entièrement blanc, en parfaite harmonie avec sa finition extérieure, offrant un rendu visuel lumineux et épuré.
La version noire, quant à elle, adopte une esthétique uniforme, avec un intérieur intégralement noir pour un style plus classique et élégant.
Sur notre modèle, la vitre en verre trempé totalement transparente permet une vue dégagée sur l’ensemble du compartiment principal, mettant en valeur les composants et l’éclairage ARGB.
À l’inverse, la version noire se distingue par un verre légèrement fumé, conférant au boîtier une allure plus sobre et discrète, fidèle à l’identité visuelle de be quiet!.
Le bord supérieur du panneau en verre trempé intègre une armature en acier accueillant le système de fixation du panneau.

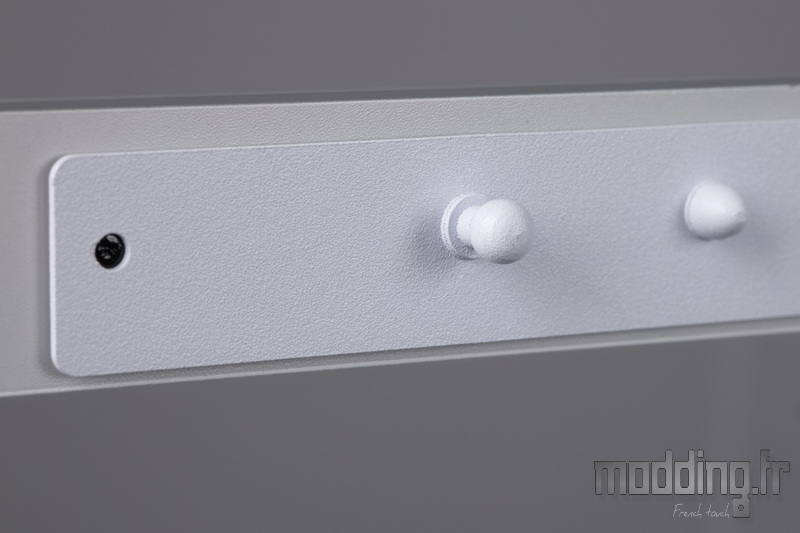

Discrètement dissimulé à l’intérieur, ce mécanisme repose sur deux plots de centrage assurant un alignement précis lors de la pose, ainsi que sur trois plots sphériques chargés de verrouiller fermement le panneau en position tout en permettant un démontage aisé.

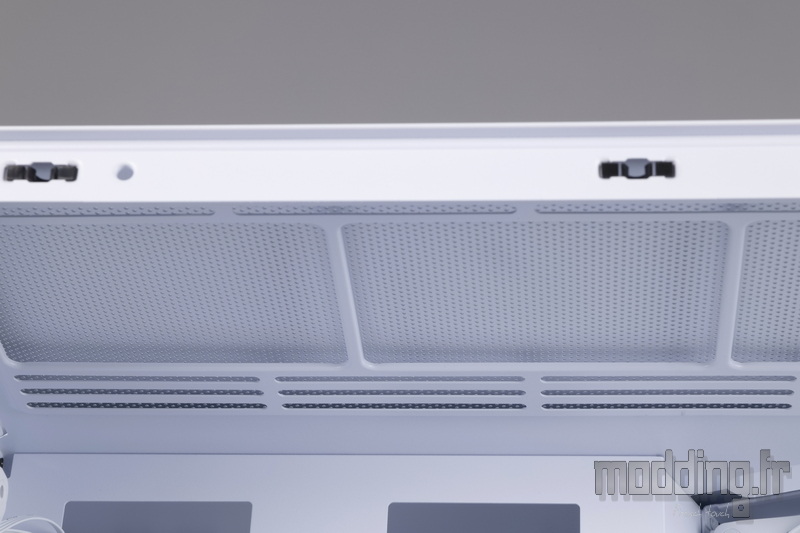

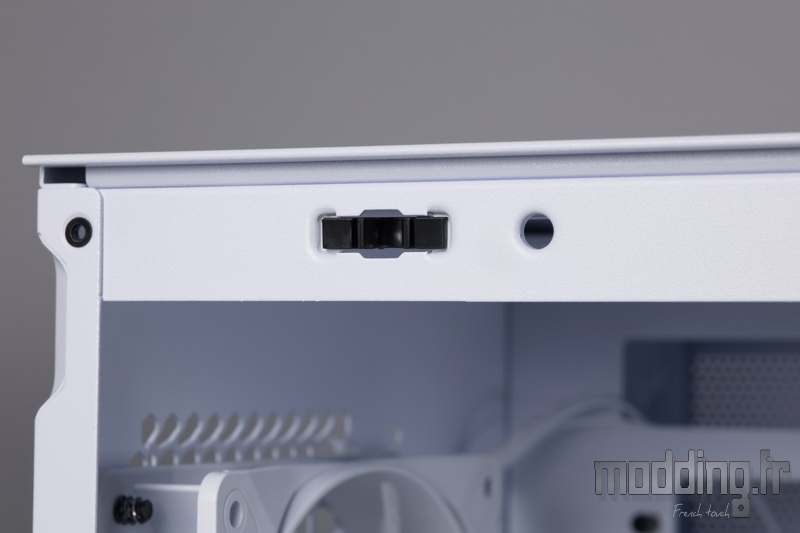

Ces plots sphériques viennent s’insérer par pression dans leurs logements dédiés, situés sur le bord supérieur du châssis et prenant la forme de pinces en plastique.
Ce système d’enclenchement garantit une fixation ferme et stable du panneau tout en permettant une dépose rapide et sans outil, simplifiant ainsi les manipulations.
be quiet! semble d’ailleurs faire pleinement confiance à ce dispositif, puisqu’il se passe de toute sécurisation supplémentaire telle qu’une vis à main, comme on peut en trouver sur le H9 Flow de NZXT.

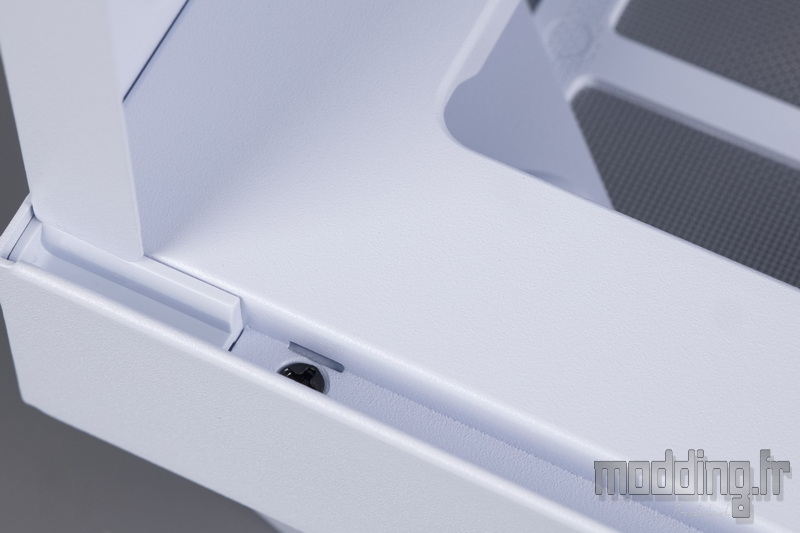

Le bord inférieur de la vitre, dépourvu de tout accessoire métallique, vient s’insérer directement dans la rainure aménagée sur la bordure inférieure du châssis.
À l’image de NZXT, be quiet! sécurise ce contact au moyen de petits plots en plastique disposés aux extrémités de la rainure.
Ces éléments assurent à la fois un maintien précis et stable du panneau latéral en verre trempé, tout en absorbant les vibrations et en limitant les risques de choc, garantissant ainsi une fixation fiable et sans jeu.
Du côté de la porte en acier, la structure présente un repli à 180° sur tout son périmètre, une conception qui renforce considérablement la rigidité du panneau et limite les déformations lors des manipulations.

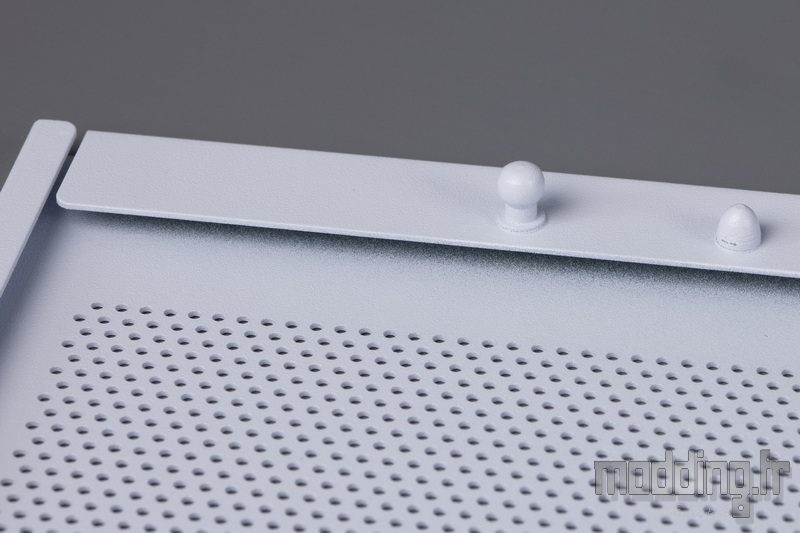

Sur son bord supérieur, on retrouve les plots de centrage associés à trois plots sphériques, assurant à la fois un alignement précis et un maintien solide une fois la porte en place.
Le bord inférieur, quant à lui, reprend le même principe que celui du panneau en verre trempé, en venant s’insérer dans une rainure aménagée le long du rebord inférieur du châssis.
À noter toutefois que, sur notre exemplaire, le coin inférieur avant du panneau a tendance à rester partiellement coincé dans la rainure lors de la dépose, nécessitant une légère manipulation supplémentaire pour le libérer en douceur.
Aucun filtrage supplémentaire n’est présent, que ce soit sur la grille de la porte latérale opposée ou sur celle du panneau supérieur.

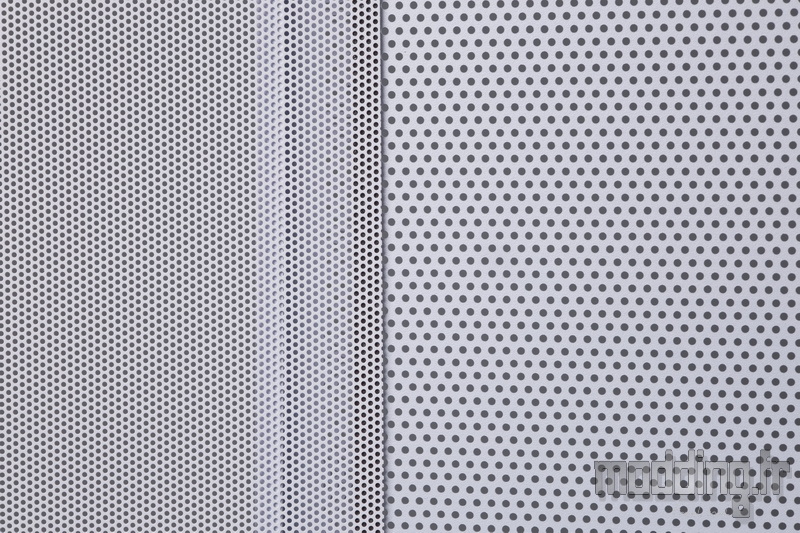

be quiet! estime en effet que le maillage des grilles Mesh de ces deux zones est suffisamment fin pour assurer une protection équivalente à celle du filtre amovible (à gauche sur photo) placé sur le support de ventilation latérale.
Un choix assumé, qui permet de préserver le flux d’air sans alourdir la conception par des filtres additionnels.
En raison de sa conception à double chambre, le Light Base 500 LX ne comporte aucun cache-alimentation en partie inférieure.
Le compartiment principal est ainsi entièrement dédié à l’installation de la carte mère, des composants associés et des systèmes de refroidissement, offrant un espace dégagé et parfaitement aéré.
Le déplacement de l’alimentation et des unités de stockage vers les coulisses latérales contribue à cette impression de volume et de clarté, tout en simplifiant la gestion des câbles et en renforçant la propreté visuelle de l’ensemble.

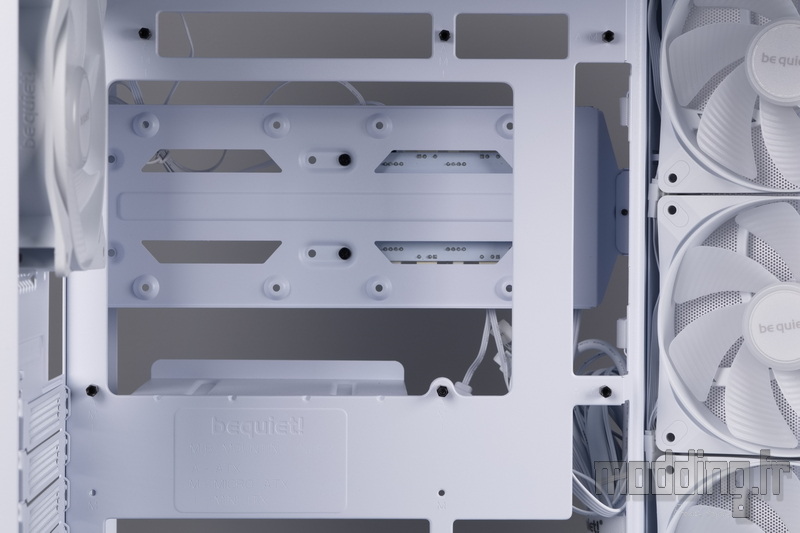

Toujours dans cette volonté de soigner l’aspect visuel interne, le Light Base 500 LX est équipé d’un plateau de carte mère compatible avec les modèles à connecteurs inversés (format ATX ou Micro-ATX).
Les ouvertures positionnées à hauteur des entretoises en témoignent clairement, permettant le passage direct des câbles à l’arrière du châssis pour un routage plus propre et un intérieur parfaitement dégagé, sans la moindre rupture visuelle.
Le boîtier prend en charge des cartes mères jusqu’au format ATX, couvrant ainsi la majorité des configurations grand public.
Les entretoises sont préinstallées sur le plateau de montage, ce qui simplifie l’assemblage.

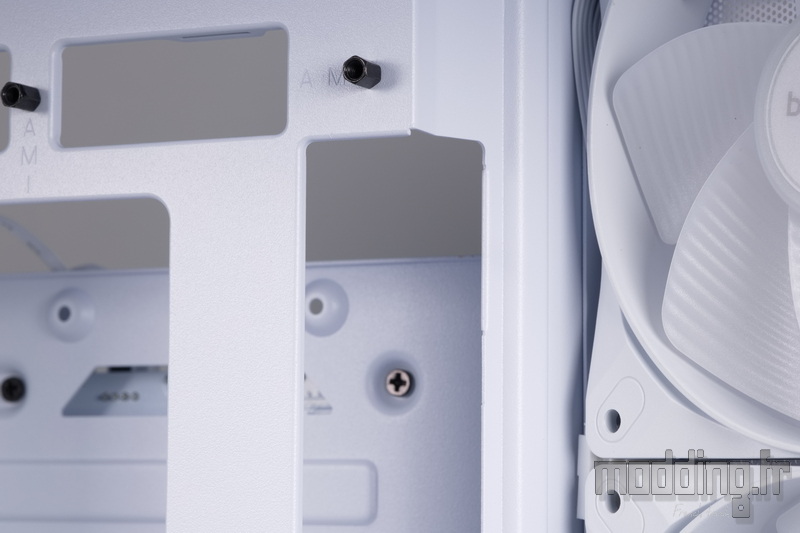

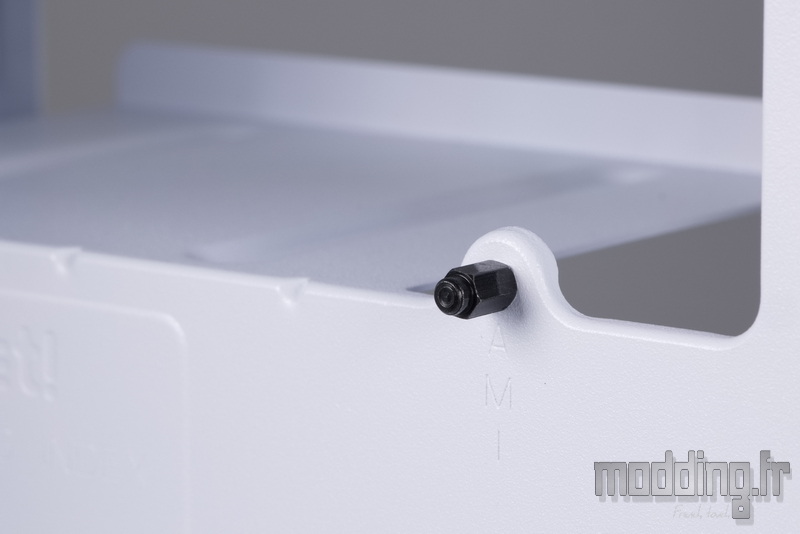

On note également la présence d’une entretoise centrale borgne, dotée d’un léger déport facilitant le centrage et l’alignement de la carte mère lors de sa mise en place, garantissant ainsi une installation précise et sans effort.

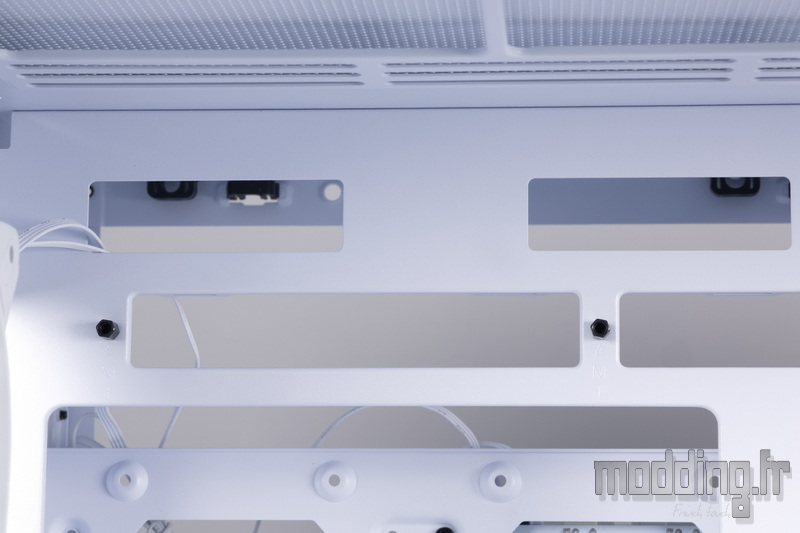

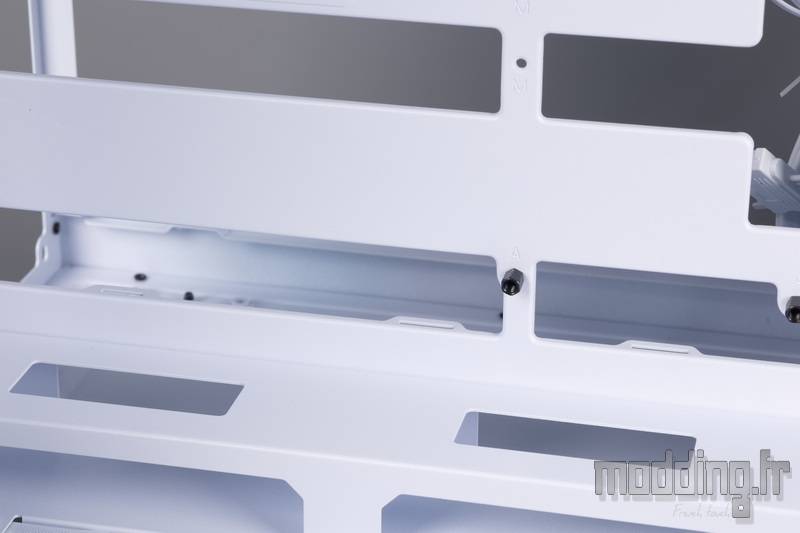

Dans le cas de l’installation d’une carte mère au format classique, le plateau prévoit deux ouvertures supplémentaires sur son bord supérieur.
Celles-ci permettent de faire passer facilement les câbles d’alimentation CPU ainsi que les câbles des ventilateurs installés dans la partie haute du châssis.
Les ouvertures situées sur le bord antérieur du plateau se prolongent le long du retour latéral menant vers les coulisses et le support de ventilation latérale.
Grâce à cette continuité, il est aisé d’y faire passer le câble principal ATX 24 broches, sans contrainte ni pli excessif, assurant ainsi un routage fluide et parfaitement intégré au design interne du Light Base 500 LX.
Les ouvertures inférieures ne sont réservées qu’aux cartes mères à connecteurs inversés.
Dans notre configuration classique, nous utiliserons donc les deux ouvertures situées sur le plateau de la base pour acheminer les petits câbles provenant du panneau de connectique ainsi que les câbles PCIe destinés à la carte graphique, assurant un routage net et fonctionnel.

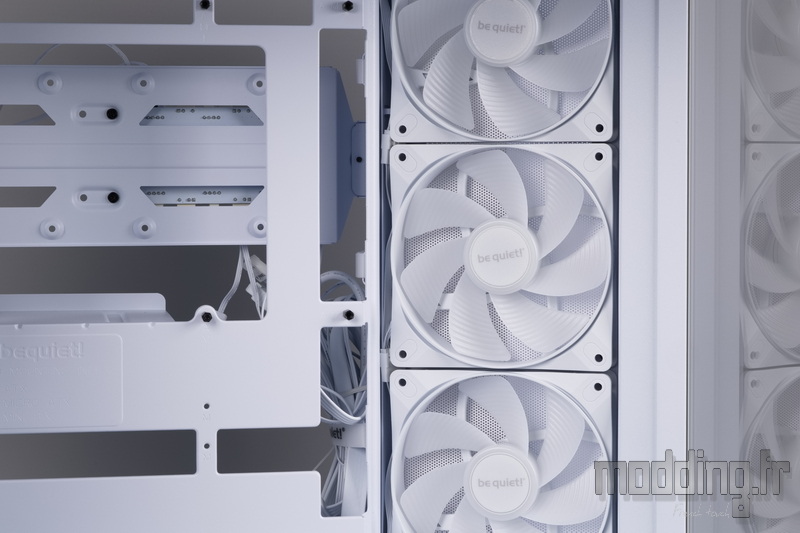

Que ce soit sur notre version LX ou sur la version classique du boîtier, le support de ventilation latérale est équipé de trois ventilateurs à pales inversées.
Cette configuration permet de présenter la face la plus esthétique des ventilateurs côté compartiment principal.
Le support de ventilation latérale, bien qu’aligné dans le prolongement du plateau de la carte mère, se situe en retrait par rapport à celui-ci.
be quiet! a ensuite choisi de l’incliner subtilement, de façon à orienter le flux d’air de manière optimale vers la carte graphique, garantissant ainsi un refroidissement ciblé et plus efficace de cette zone stratégique du Light Base 500 LX.
Ce dispositif rappelle la même approche que celle adoptée sur le H9 Flow de NZXT.

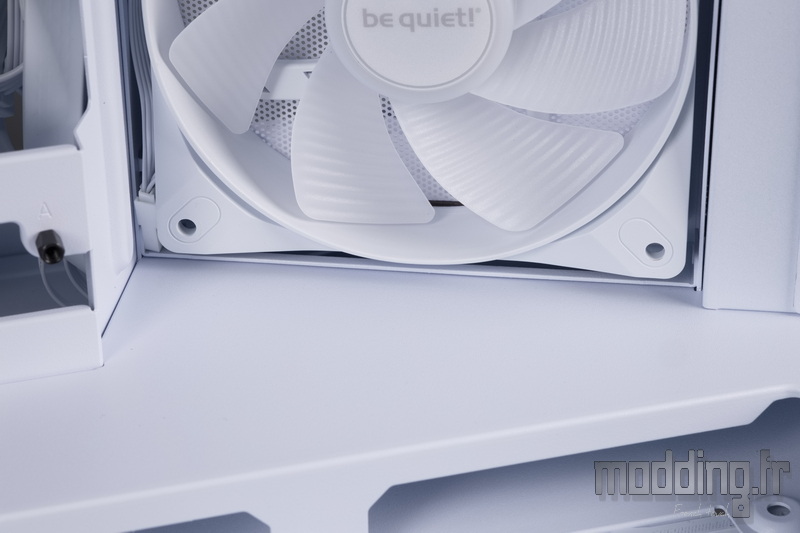

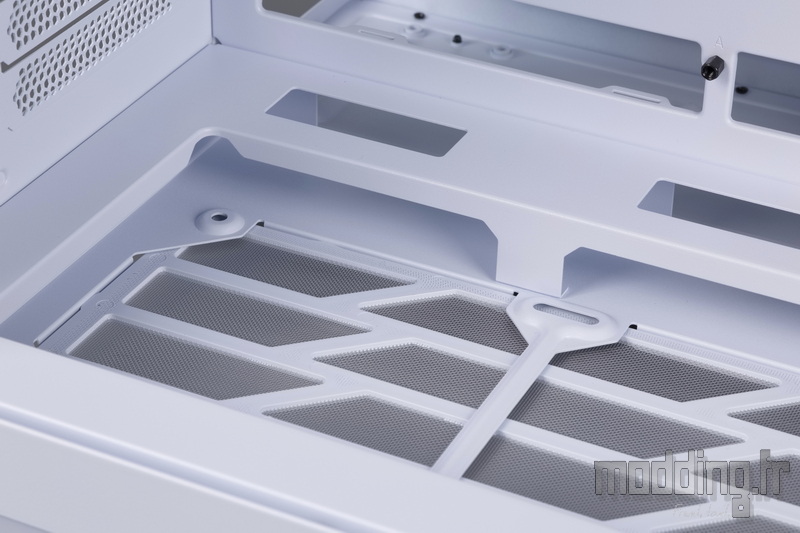

De plus, be quiet! reprend un autre principe similaire au niveau de la base du boîtier, avec un carénage positionné à distance du châssis.
Cet écart correspond précisément à l’épaisseur des ventilateurs installables sur cette zone, permettant une intégration parfaitement affleurante : les ventilateurs viennent s’y loger sans aucun dépassement, pour une finition plane, propre et homogène du fond de boîtier.
En revanche, à la différence du H9 Flow, le support inferieur du Light Base 500 LX est exclusivement compatible avec des ventilateurs de 120 mm.
Nous conseillons d’utiliser les mêmes ventilateurs que ceux installés sur le support de ventilation latérale, à savoir des Light Wings LX à pales inversées.
Cette configuration garantit une cohérence esthétique et surtout un flux d’air homogène, optimisant la circulation de l’air frais depuis la base jusqu’aux composants principaux du Light Base 500 LX.
En remontant le long de la paroi arrière, on retrouve les sept équerres d’extension disposées horizontalement.

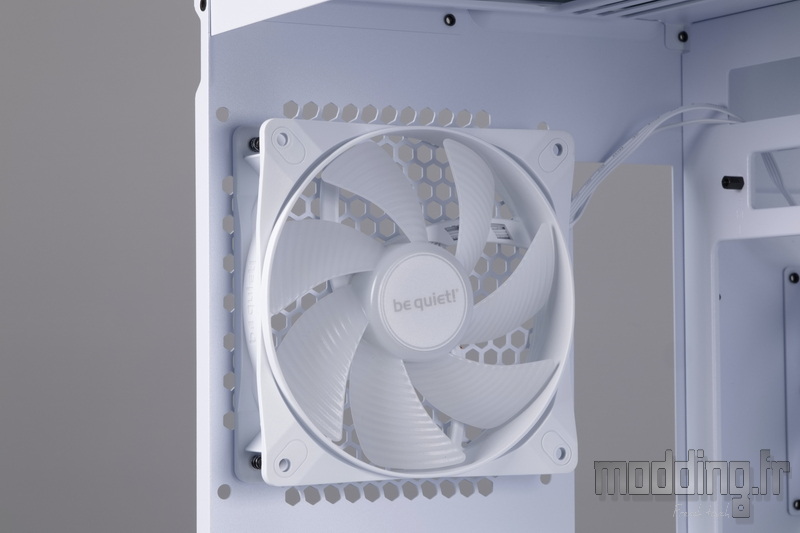

L’emplacement de ventilation arrière est occupé par un ventilateur de 120 mm configuré en extraction afin d’évacuer l’air chaud du compartiment principal.
Dans la version LX, be quiet! y installe un Light Wings LX rétroéclairé, apportant une touche lumineuse subtile à l’arrière du boîtier.
La version classique, quant à elle, se contente d’un Pure Wings 3 dépourvu de LED, privilégiant la discrétion et le silence.
Dans la partie haute du boîtier, le support de ventilation supérieur est positionné presque au contact de la grille du panneau supérieur, maximisant ainsi l’efficacité du flux d’air tout en permettant une ventilation optimale à travers cette zone.

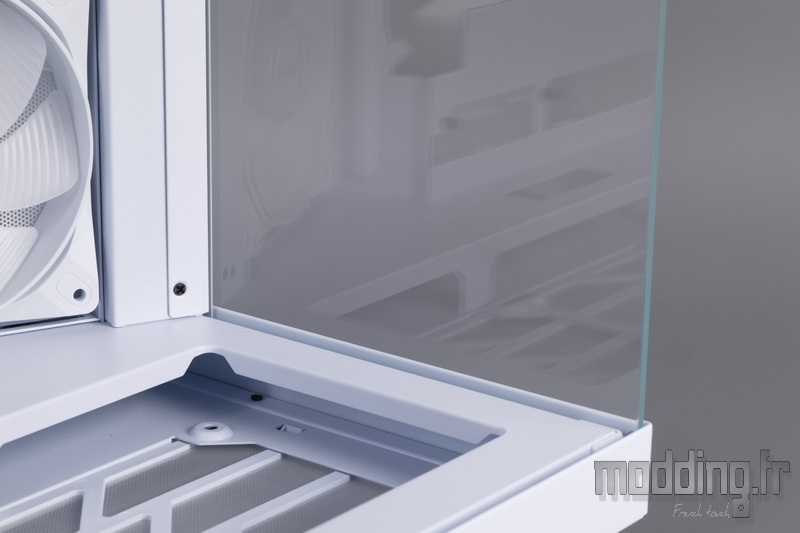

En redescendant vers la partie avant du boîtier, on découvre le second panneau en verre trempé, équipé d’armatures métalliques assurant sa fixation solide au châssis.

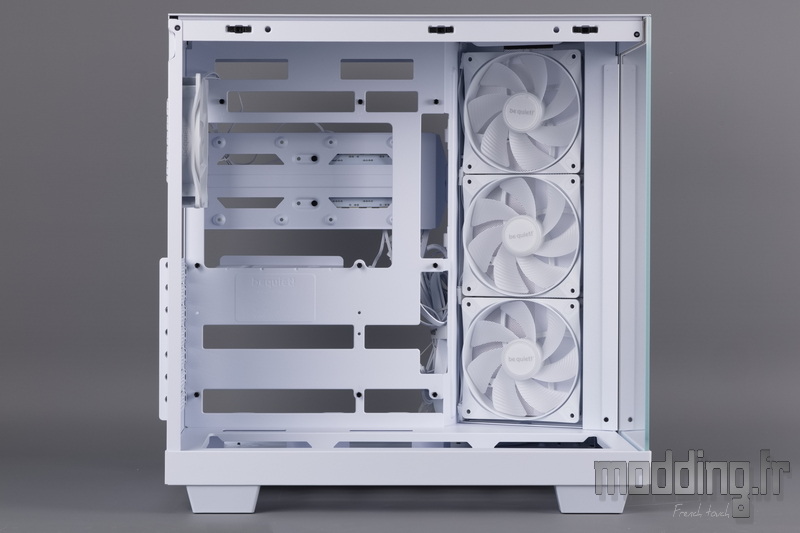

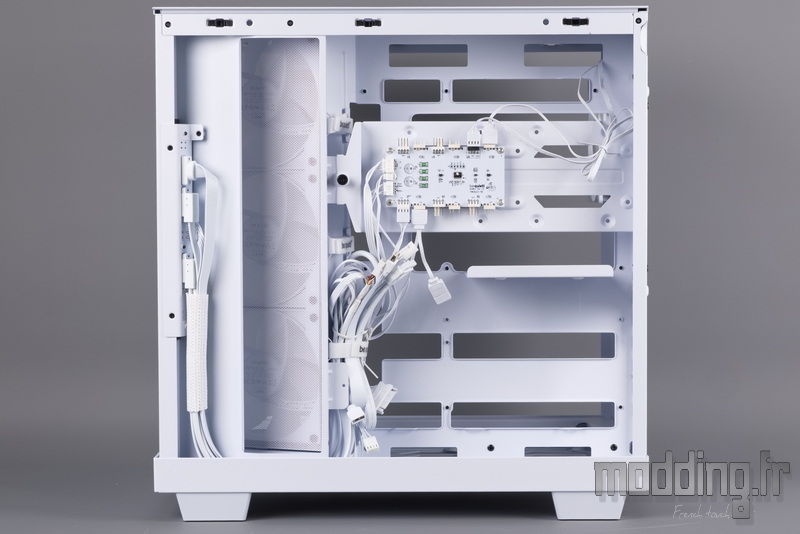

Une fois la porte en acier retirée, la seconde chambre du Light Base 500 LX se révèle, affichant un agencement spacieux et bien structuré, pensé pour accueillir à la fois l’alimentation et les unités de stockage.
Cette zone est nettement séparée du compartiment principal, ce qui permet une gestion des câbles plus ordonnée et contribue à une meilleure circulation de l’air autour des composants principaux, notamment la carte mère et la carte graphique.
Le panneau de connectique, étant intégré au montant isolé de la façade, voit ses câbles dirigés vers l’extrémité inférieure de ce montant avant de longer la base du boîtier.
Ils viennent ensuite rejoindre les coulisses latérales, où ils peuvent être routés proprement à travers les ouvertures prévues à cet effet, assurant une organisation discrète et efficace du câblage à l’intérieur du Light Base 500 LX.
be quiet! pousse le souci du détail très loin sur la version blanche du Light Base 500 LX.
Non seulement les colliers Serflex fournis sont blancs, mais les câbles internes spécifiques au boîtier sont également gainés de blanc, ce qui crée une harmonie visuelle impeccable.

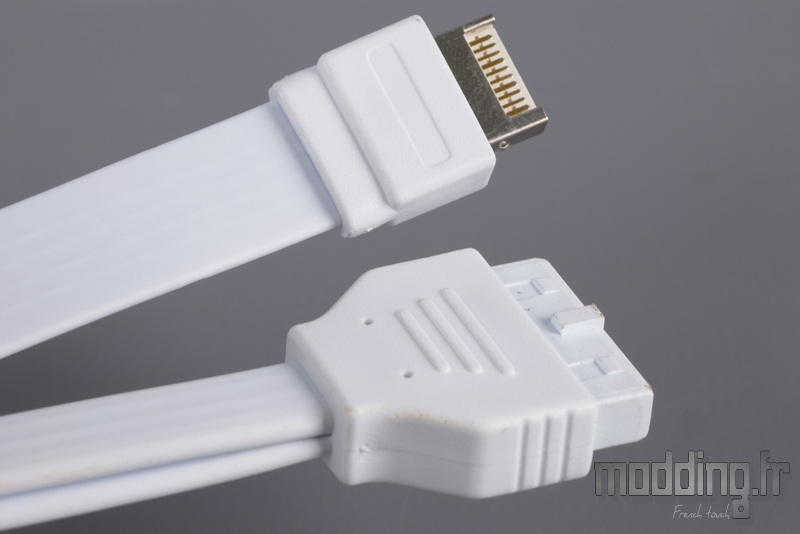

L’attention portée à l’esthétique va jusqu’aux connecteurs eux-mêmes : la prise USB 3.2 Gen 1 adopte elle aussi une finition blanche, pour une uniformité totale à l’intérieur comme à l’extérieur.

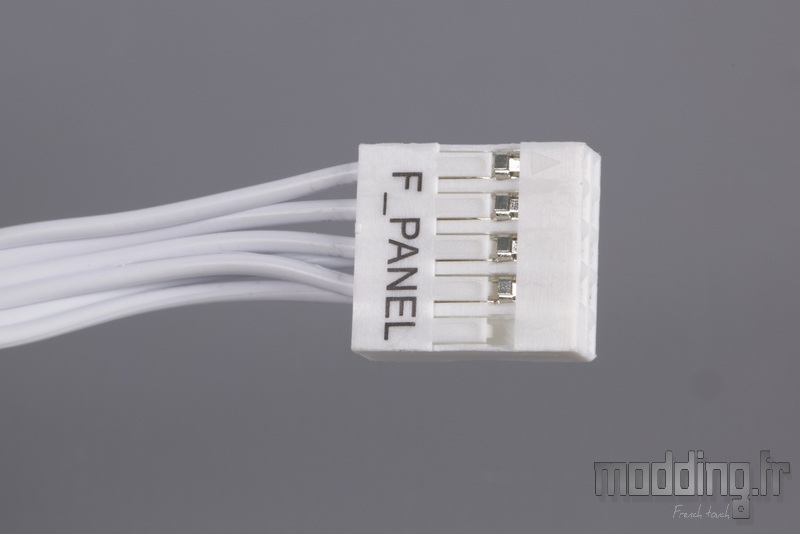

On apprécie également que les câbles dédiés à la connectique Front Panel de la carte mère soient regroupés au sein d’un unique connecteur blanc, une approche qui simplifie considérablement le branchement.

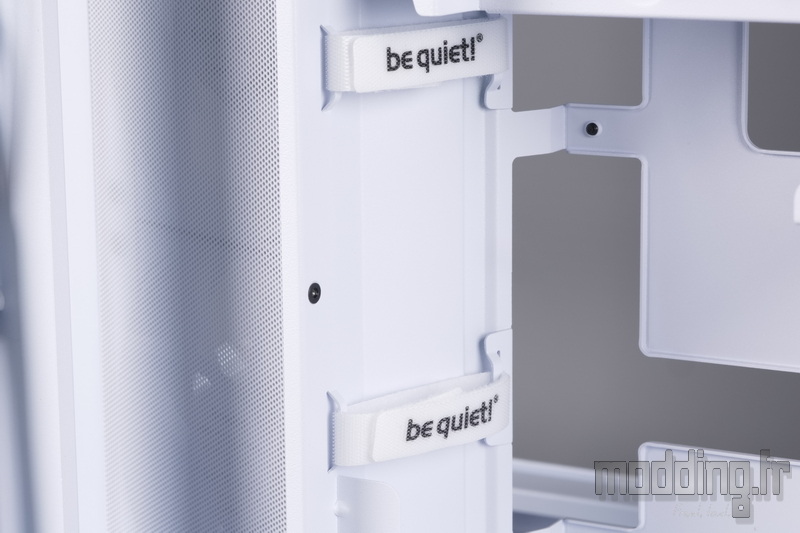

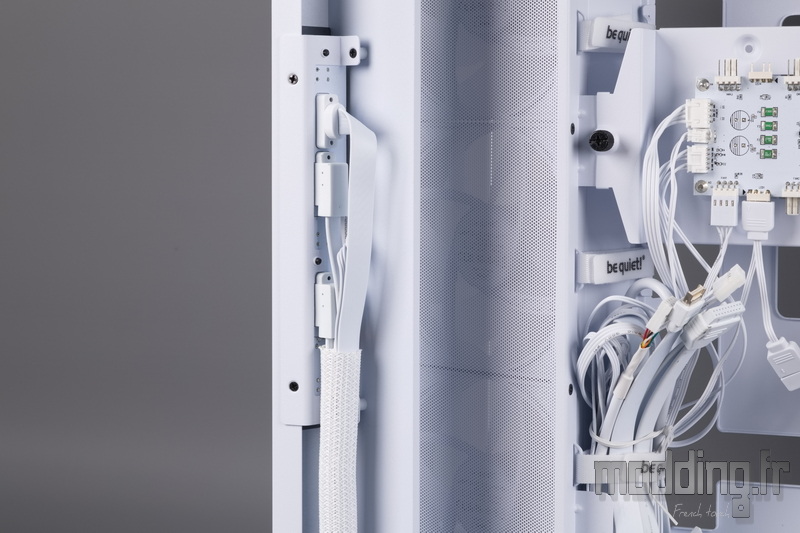

Pour organiser l’ensemble des câbles dans les coulisses, le Light Base 500 LX est équipé de trois bandes Velcro blanches, estampillées du logo be quiet!.
Elles sont positionnées sur la face arrière de la structure reliant le plateau de la carte mère au support de ventilation latérale, permettant de maintenir solidement les faisceaux tout en préservant un agencement ordonné.
Cependant, on ne dispose que de peu de points d’ancrage supplémentaires pour le passage des câbles.

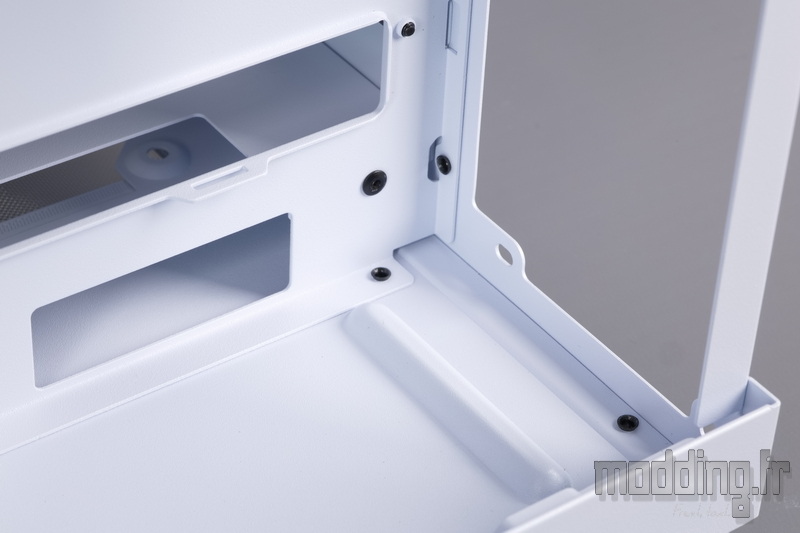

Un point d’attache est présent sur la base du châssis, à proximité de la structure en acier précédemment mentionnée.
Il est également intéressant de noter que cette structure comporte une ouverture à son extrémité inférieure, spécifiquement conçue pour laisser passer le câblage de la ventilation latérale, garantissant un routage discret et bien intégré.

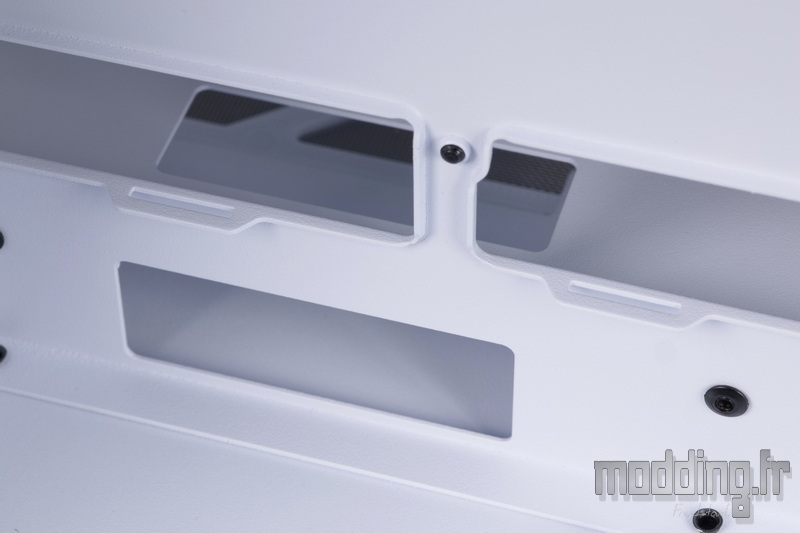

Trois autres points d’ancrage sont disposés sous les ouvertures inférieures du plateau de la carte mère, offrant des options supplémentaires pour le maintien des câbles.
Trois autres, de même conception, sont également présents au niveau des ouvertures supérieures, permettant un routage tout aussi soigné de la ventilation haute.

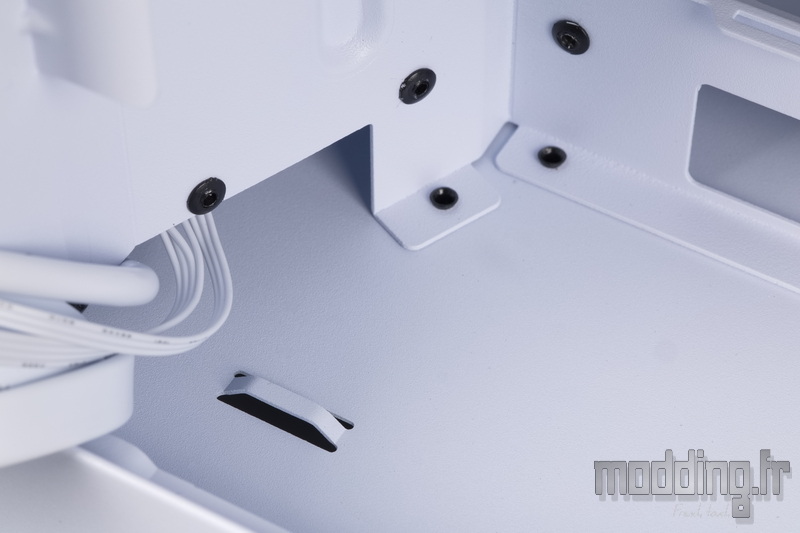

On remarque enfin la présence de deux ouvertures situées directement sous le plateau de la base, idéales pour faire passer discrètement le câblage de la ventilation inférieure, assurant ainsi un acheminement propre et dissimulé vers la seconde chambre.
L’emplacement dédié à l’alimentation ne comporte aucun dispositif d’amortissement, tel que des patins en caoutchouc habituellement présents sur ce type de support.
Le bloc d’alimentation repose donc directement sur la surface métallique.

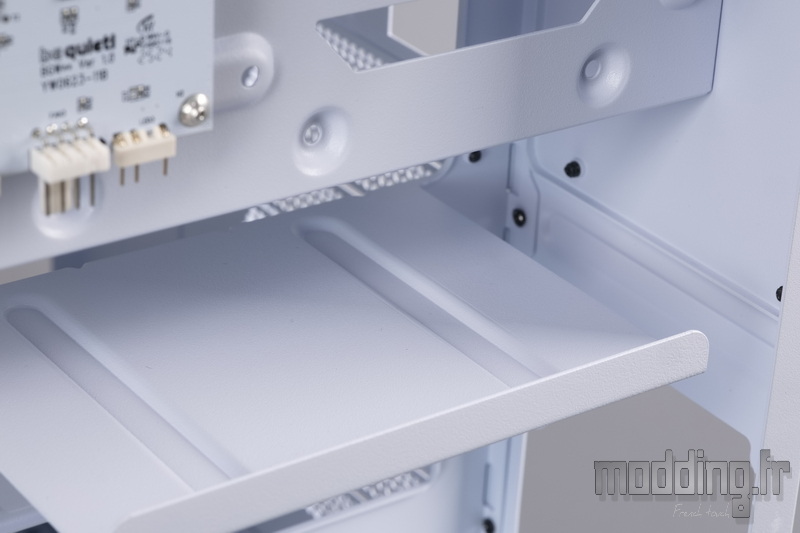

Au-dessus de cet emplacement se trouve une plaque en acier destinée à accueillir le bloc d’alimentation lorsque l’on choisit d’utiliser le second emplacement proposé par le Light Base 500 LX.
Cet emplacement est, par défaut, occupé par le support de stockage du boîtier.
Nous verrons par la suite qu’il est très simple d’intervertir les deux emplacements, offrant ainsi une grande flexibilité d’agencement selon la position choisie pour le bloc d’alimentation ou les unités de stockage.
Dans la version classique du boîtier, le support de stockage peut accueillir jusqu’à deux disques durs 3,5″ ainsi que deux SSD 2,5″.

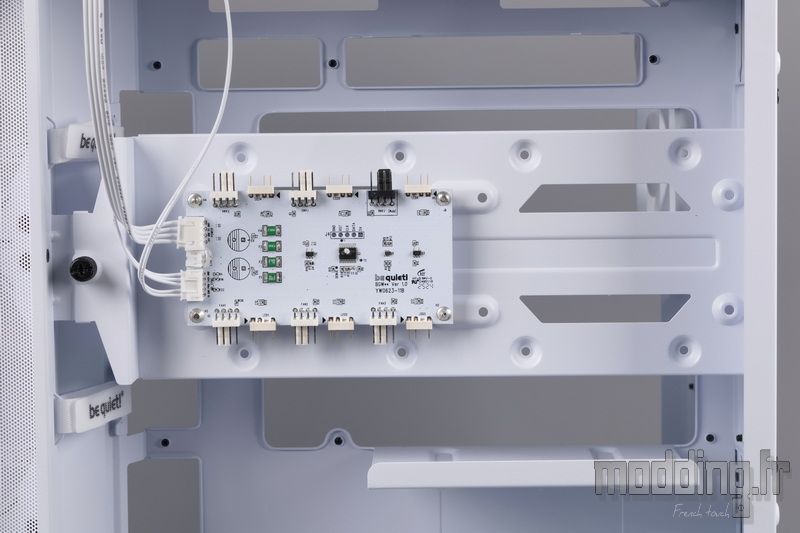

Dans la version LX, l’un des emplacements 3,5″ est toutefois occupé par le contrôleur ARGB du boîtier, qui fait également office de hub PWM.

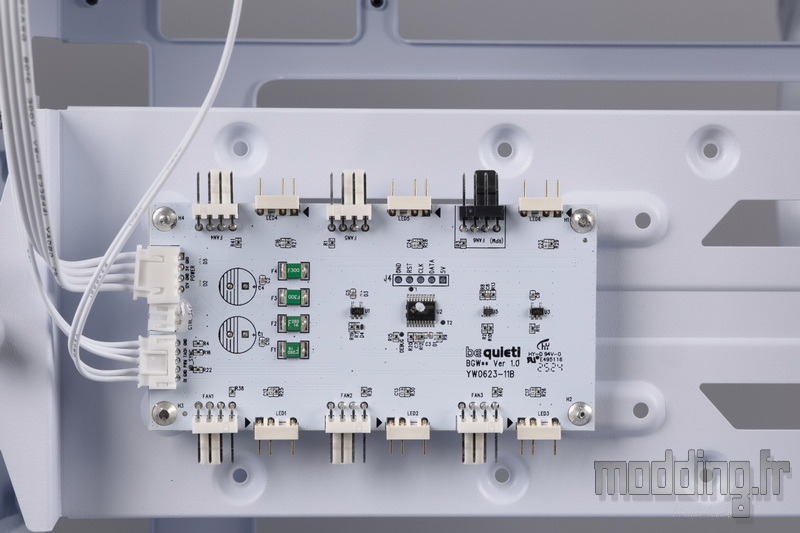

Ce contrôleur combiné dispose de six ports ARGB au format 5V/D/-/G, associés à six connecteurs 4-pins PWM.
Le port “Fan 6”, identifié par la mention “(RPM)” et distingué par sa couleur noire, doit impérativement recevoir un ventilateur connecté si l’on souhaite que la carte mère puisse lire la vitesse de rotation de la ventilation.
Il est donc recommandé d’y brancher un ventilateur du même type que ceux connectés aux autres ports du hub afin d’assurer une lecture cohérente des vitesses.
L’alimentation du dispositif s’effectue via une prise SATA, tandis qu’un câble 4-pins permet de le relier à l’une des prises Fan de la carte mère pour la gestion PWM.
Une prise dédiée reçoit le câble issu du panneau de connectique, afin de commander les différents modes d’éclairage proposés par le contrôleur.
Enfin, un câble ARGB est présent pour être branché sur le port ARGB 5V/D/-/G de la carte mère, garantissant la synchronisation de l’éclairage avec le logiciel RGB du constructeur de la carte mère.
