Ventilateur FP1 :
Avant de passer au montage de notre configuration au sein du C1, nous vous proposons de voir plus en détails ce que propose APNX en matière de ventilation.
Il existe deux modèles de ventilateurs : FP1 et FP2 qui ont pour principales caractéristiques de disposer d’un cadre de 30 mm d’épaisseur.
Nous allons détailler le ventilateur présent dans le C1, le FP1 qui se décline en 120 mm ou en 140 mm.

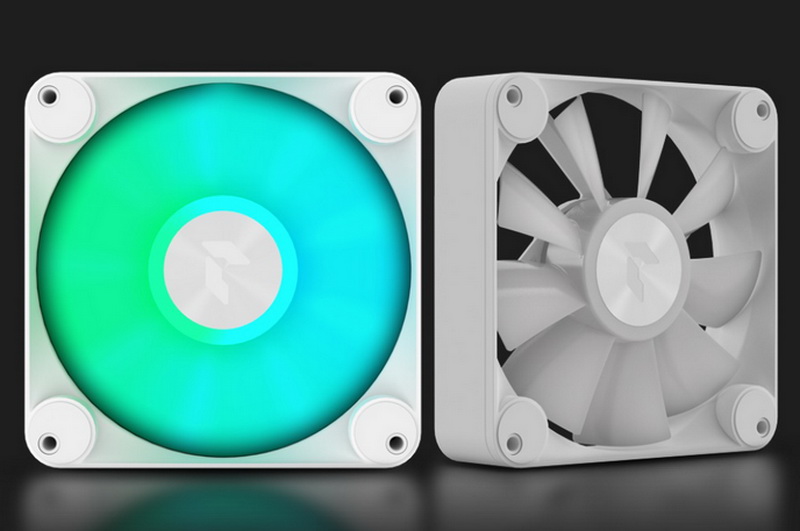

Il est proposé avec un cadre habillé de noir ou habillé de blanc (et ce jusqu’au silentblocs).
Ce cadre est de forme carrée avec ses angles largement arrondis, une forme qui reprise par les emplacements des patins en caoutchouc.

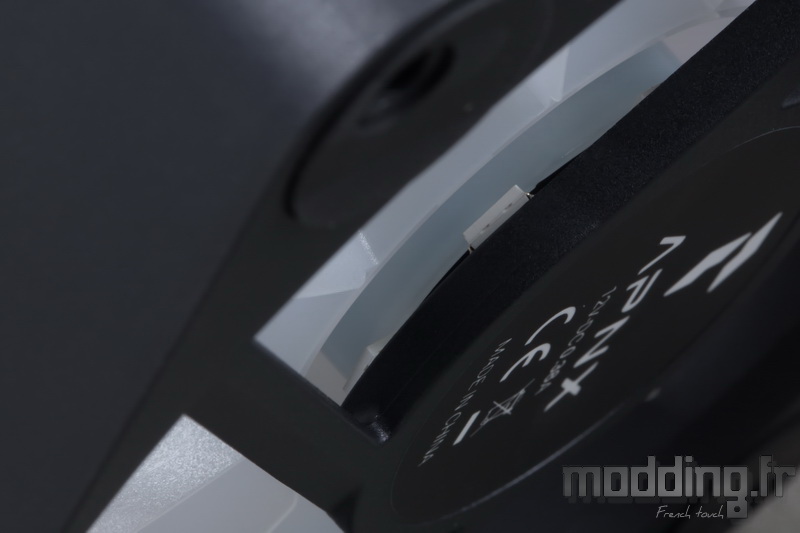

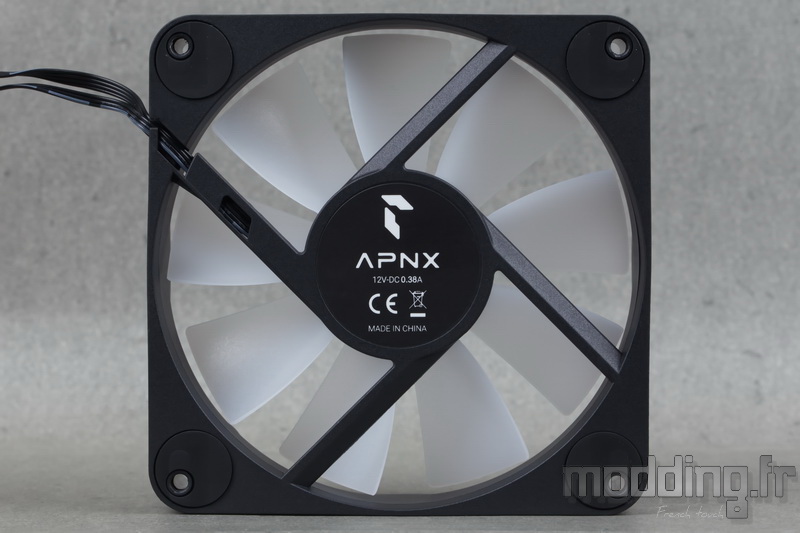

Sur la partie arrière du ventilateur, en son centre, nous avons une pastille adhésive noire sur laquelle sont retranscrits le logo de la marque ainsi que les caractéristiques électriques avec une intensité de 0.38 A.
Cela nous donne une puissance consommée de 4.56 W.
Les 4 branches de liaison sont rectilignes tout en présentant un aspect biseauté.
30 mm d’épaisseur.

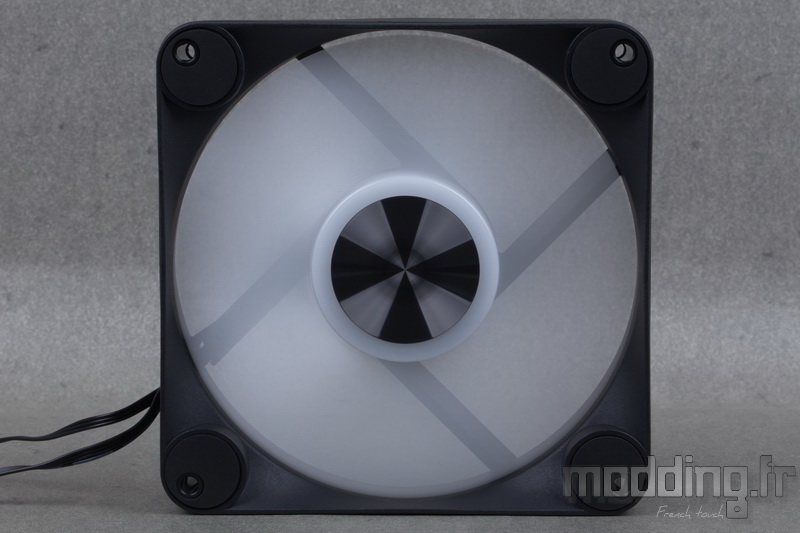

Que le FP1 dispose d’un diamètre de 120 mm ou de 140 mm, nous comptons 9 pales plutôt larges et quelque peu trapues contrairement à d’autres ventilateurs disposant de pales plus élancées.
Elles revêtent un aspect blanchâtre qui assure une meilleure diffusion de l’éclairage des LED sur toute leur surface.
Point d’artifice visant à améliorer le flux d’air, mais leur forme et leur implantation sont certainement bien étudiées afin d’optimiser leur rendement.
Le centre des pales arbore le même aspect translucide que les pales.

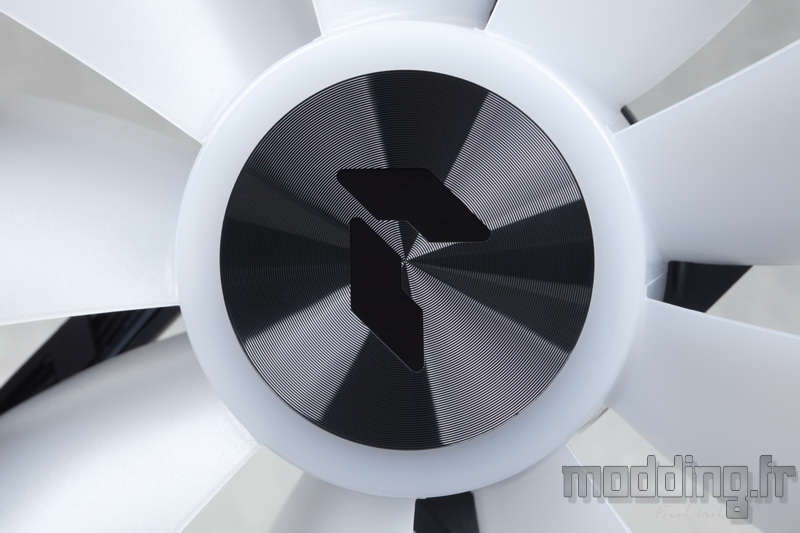

Nous avons une pastille adhésive métallisée arborant de multiples sillons tel un disque vinyle sur lequel est apposé le logo de la marque.

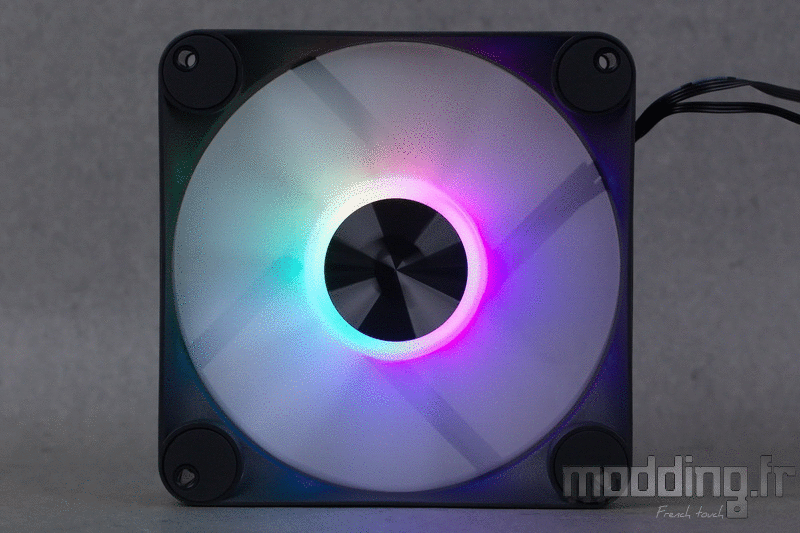

Le rétroéclairage est assuré par 8 LED ARGB qui se répartissent sur le bord de la platine électronique du ventilateur.
Le FP1 dispose d’un roulement de type hydraulique avec un MTBF (Mean Time Between Failures : Temps Moyen de Bon Fonctionnement) de 60 000 h.
On remarque que la face externe du cadre présente un aspect d’entonnoir ce qui renforce la pression de l’air en sortie.

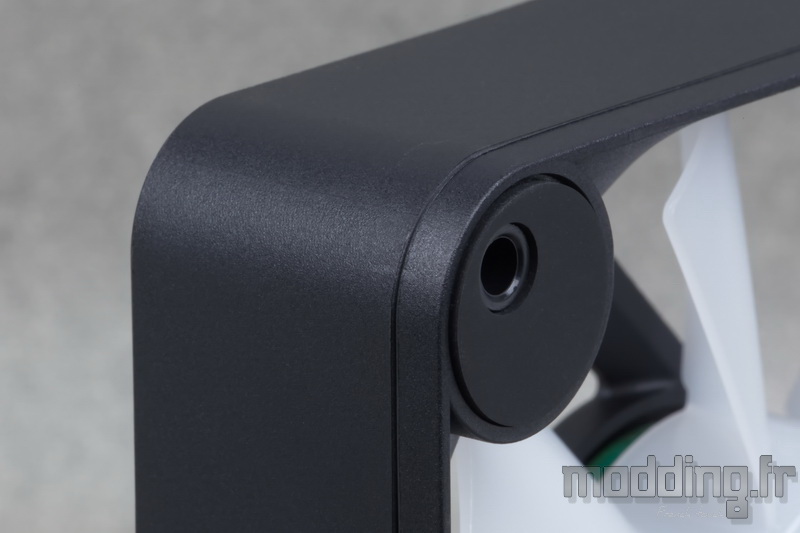

Les coins sont équipés d’un patin en caoutchouc présent sur les deux faces du ventilateur.
L’espace entre les deux faces est comblé par la structure du cadre.

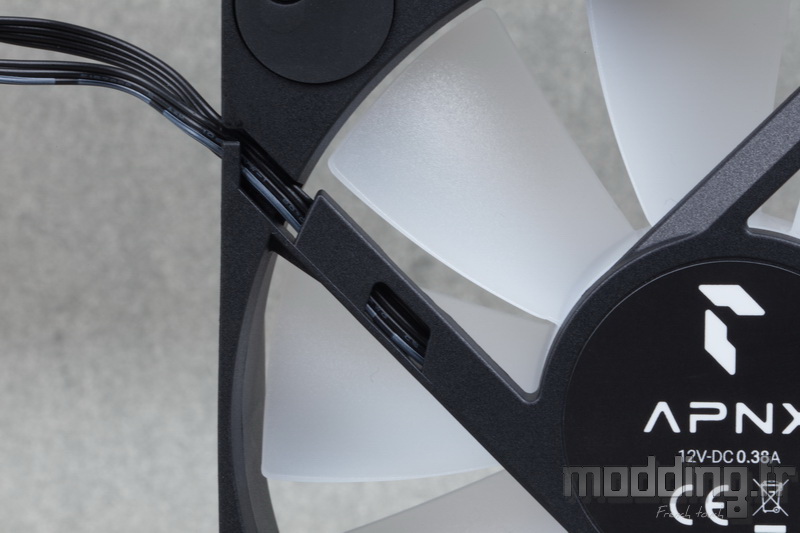

Nous avons un bon nombre de fils noirs émergeant de la platine électronique.
Ils suivent l’une des branches de liaison dotées d’une accroche spécifique, et sortent du cadre à proximité de l’un des 4 coins.
Nous sommes en présence de 7 fils qui se regroupent afin de former deux câbles distincts.
Point de revêtement sous forme de gaine tressée, APNX adopte le concept du câble plat.

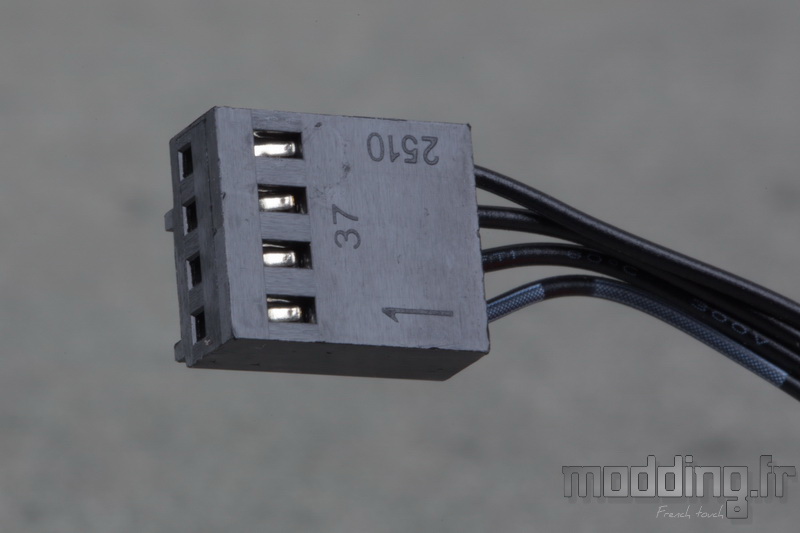

L’un d’eux est dédié à la ventilation et se termine par une prise 4-pins attestant de la gestion PWM.
Le second câble, composé de 3 fils, alimente les LED ARGB.

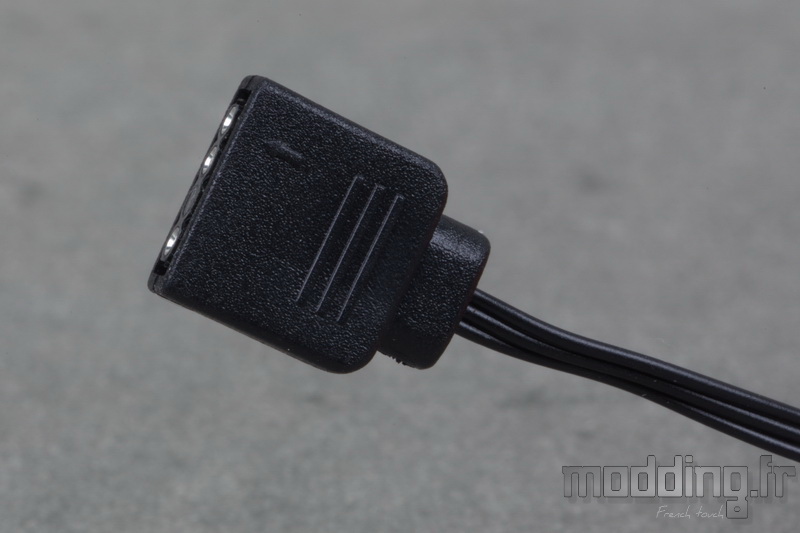

Il se termine par une première prise ARGB 5V/D/-/G de type femelle.
La vitesse de rotation varie de 500 tr/min à 1600 tr/min pour le ventilateur en 120 mm.
Elle varie de 500 tr/min à 1300 tr/min pour le ventilateur en 140 mm.
La vitesse maximale engendre un débit d’air et une pression statique comme suit :
- FP1 120 mm : 74.6 CFM (soit 126.74 m3/h) / 2.26 mmH2O
- FP1 140 mm : 86.90 CFM (soit 147.64 m3/h) / 1.67mmH2O
Le FP1 en 120 mm est proposé à 10.90 euros tandis que le modèle en 140 mm est affiché à 14.90 euros, et ce, quel que soit le coloris.
