[TEST] Boitier APNX C1

Les caractéristiques :

Le boitier prend place dans un carton qui garde sa couleur d’origine tout en arborant une série d’ondulations imprimées en noir.
APNX appose une large affiche sur la face principale de cet emballage sur laquelle apparait le C1 avec une vue de trois quarts donnant sur la façade et la paroi controlatérales afin d’apprécier la grille Mesh en “L” spécifique à ce boitier.
Le fond, jouant sur les nuances de violet et de bleu, reprend l’aspect de la peinture ChromaFlair qui est appliqué sur notre modèle du C1 .
Le logo de la marque se positionne au-dessus de la photo du boitier tandis que le nom du boitier prend place dans la partie basse, accompagné de quelques lignes mettant en avant les principales caractéristiques.

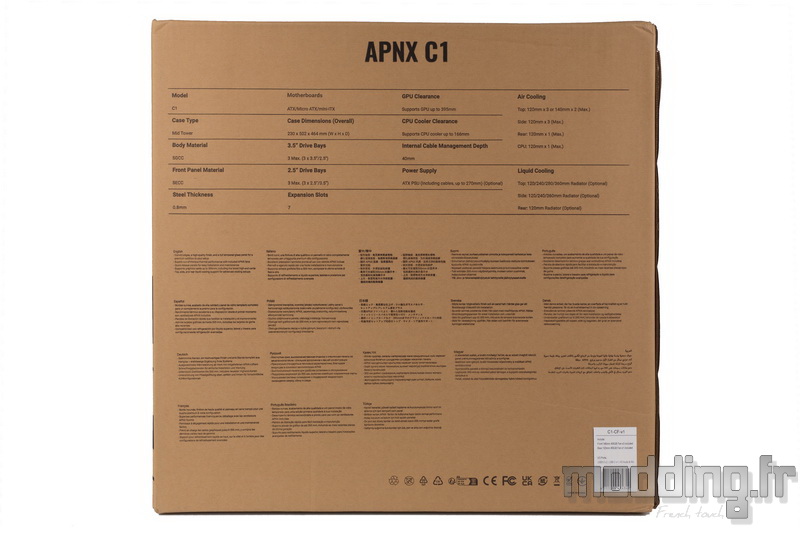

Au dos sont reportées les spécifications du C1 ainsi que les caractéristiques traduites en plusieurs langues, dont le français.

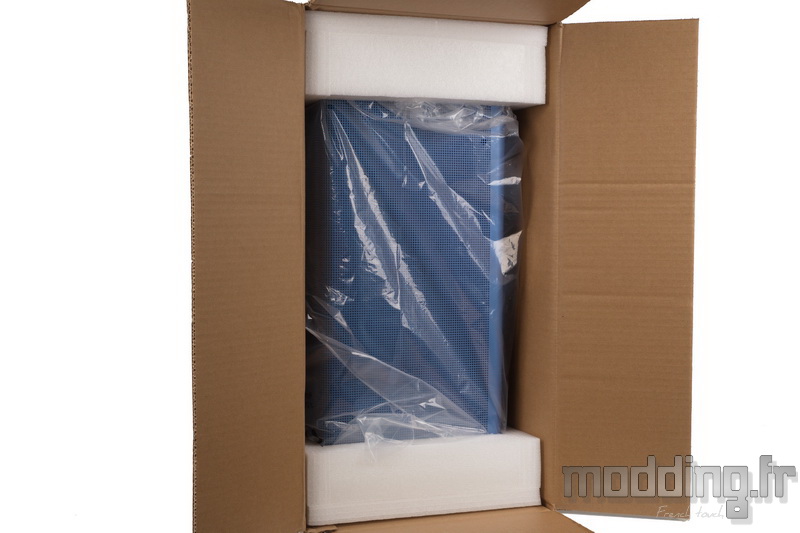

Le boitier est protégé des aléas de transport par deux épaisses cales en mousse expansée.
Ce type de matériau absorbe mieux les chocs que ne le feraient des cales en polystyrène.
Un emballage plastique met le boitier à l’abri de la poussière tandis qu’un film adhésif est apposé sur les deux faces du panneau en verre trempé.

Le guide d’utilisation se présente sous la forme d’un livret.
On remarque une association d’APNX avec la marque AeroCool. Le nom a été ensuite modifié pour Advanced Performance NeXus, APNX devenant une marque à part entière.

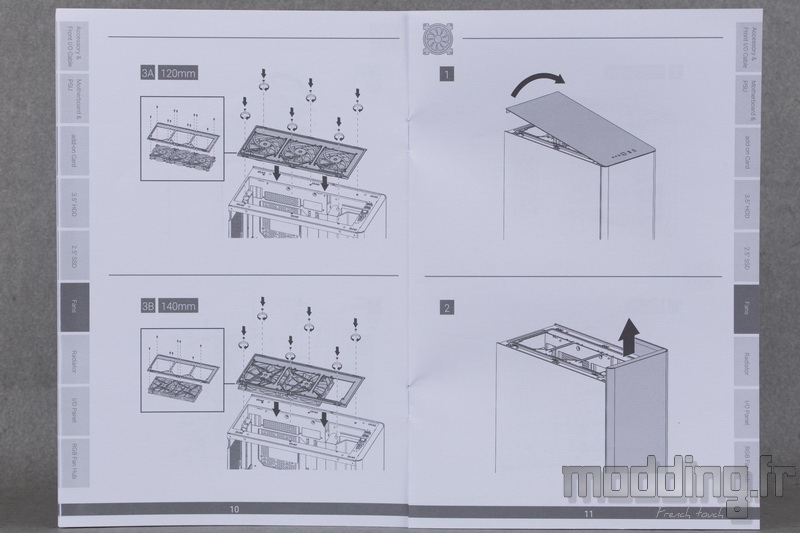

De nombreux schémas détaillent les différentes étapes de montage.
Ils sont assez explicites pour se passer d’une quelconque légende.
Pour un accès plus rapide, APNX rajoute une identification des différentes étapes sous la forme d’un onglet positionné en bord de chaque page du livret.

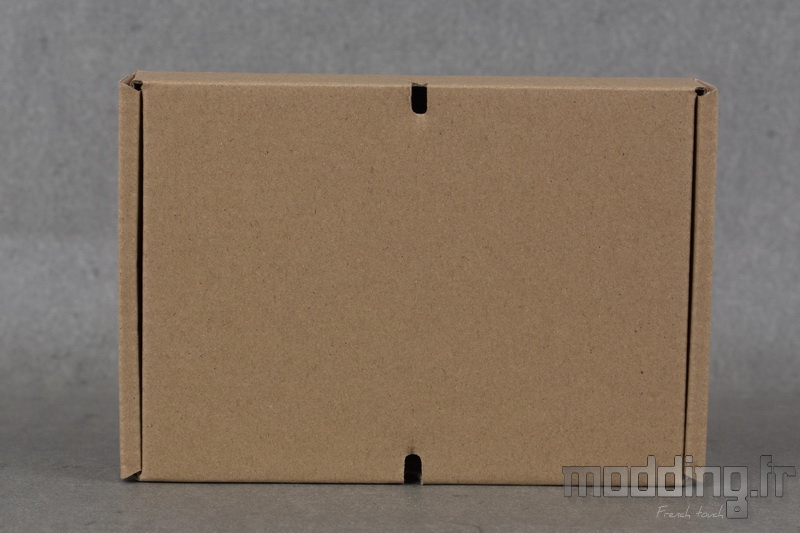

Du côté des coulisses du boitier est placée une petite boite en carton qui renferme le bundle du C1.

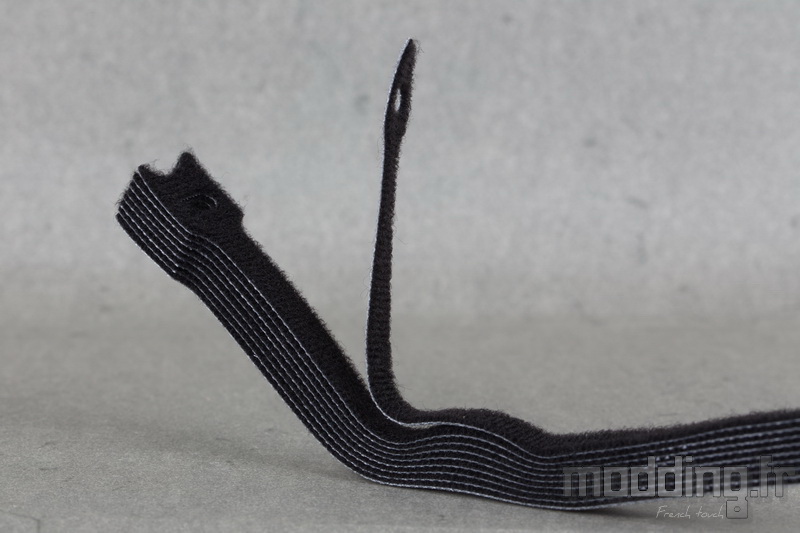

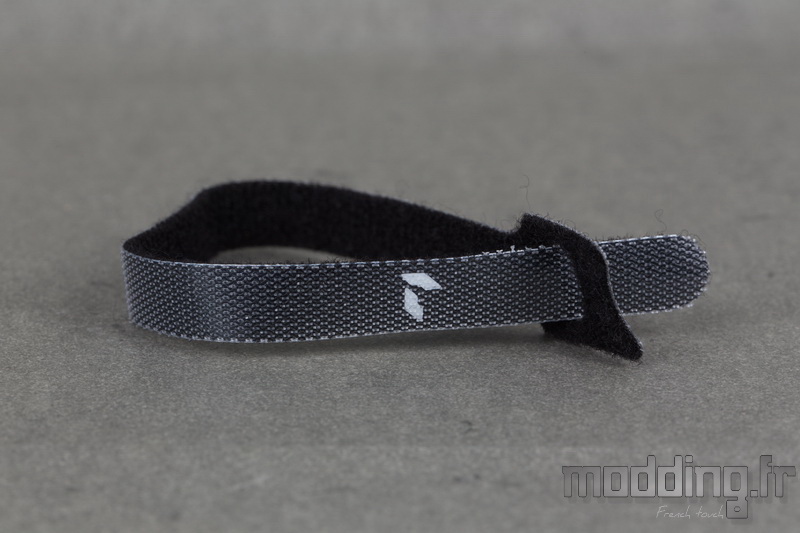

Nous avons 9 bandes Velcro…

… Estampillées du logo de la marque.

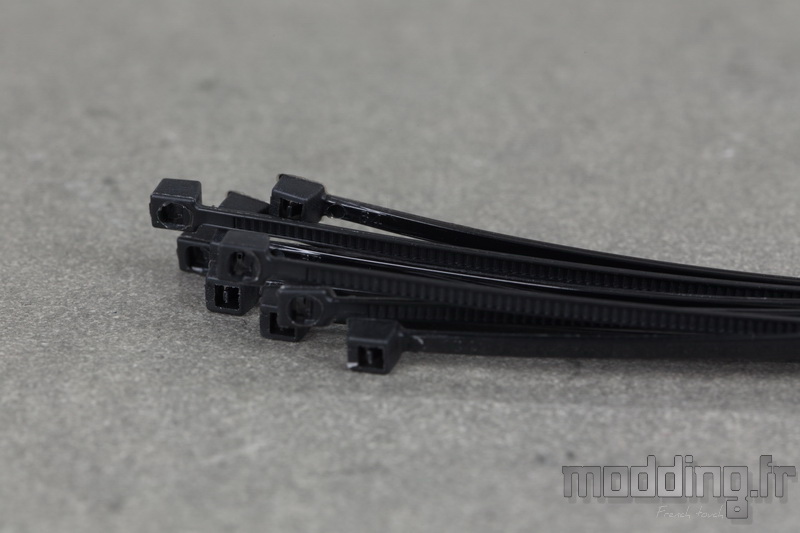

On trouve aussi un lot de dix colliers Serflex.

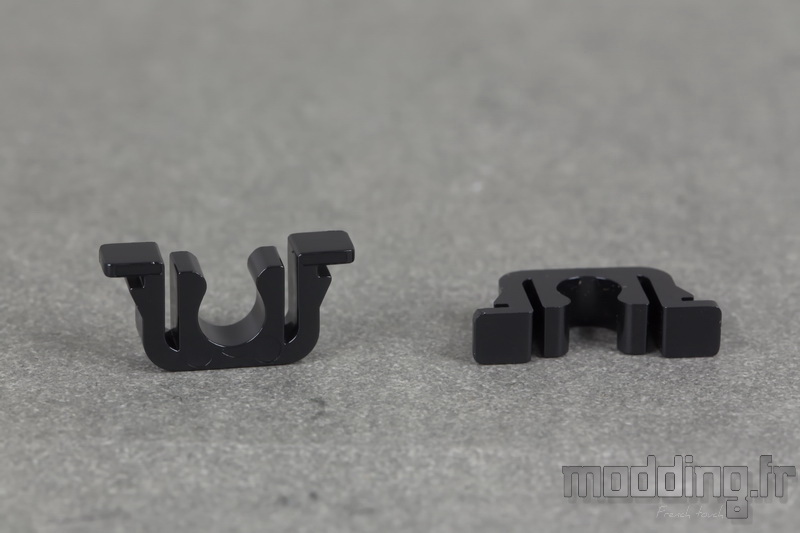

Les différents panneaux du C1 disposent d’un système de fixation invisible de l’extérieur qui passe par des plots sphériques venant s’insérer en force dans des clips en plastique.
Si jamais l’un d’eux commence à faiblir, APNX fournit deux pièces supplémentaires afin de le remplacer.

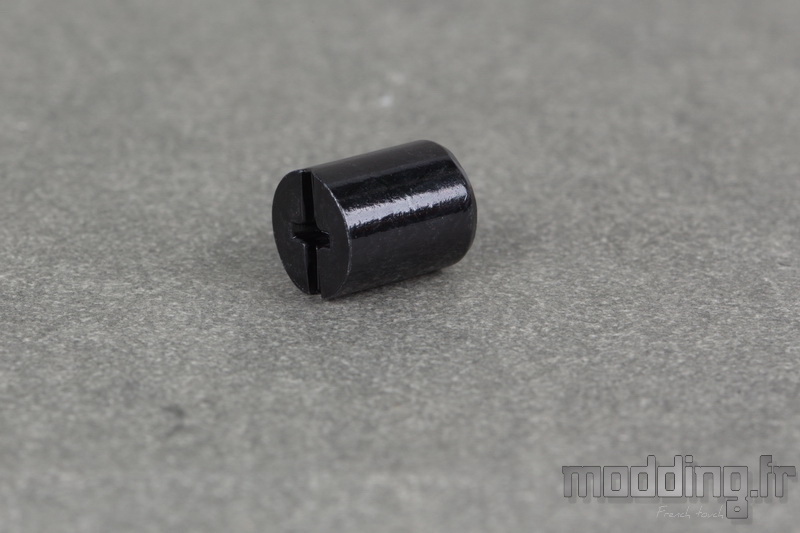

Nous avons le petit outil qui facilite l’installation des entretoises sur le plateau de la carte mère.

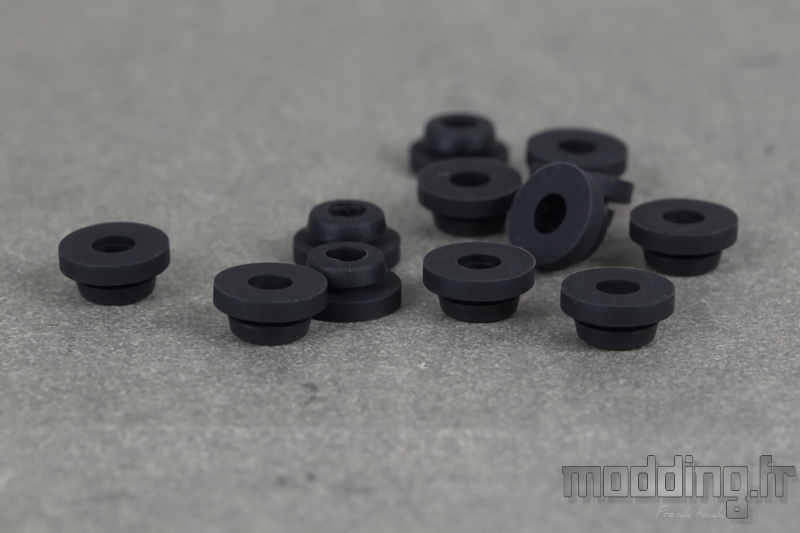

12 rondelles en caoutchouc sont utilisées pour installer les unités de stockage sur le support que leur est dédié.

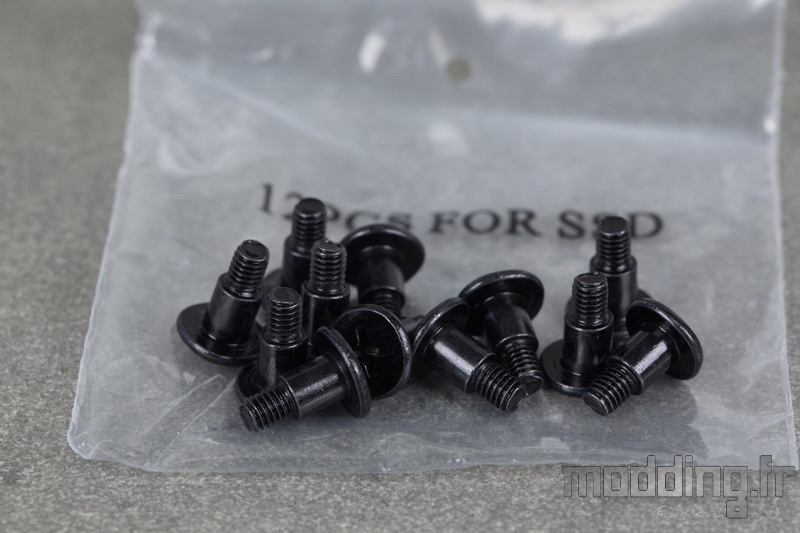

Ces rondelles jouent le rôle de silentblocs à travers lesquels nous insérons les vis de fixation pour SSD doté d’un pas de vis M3, ou…

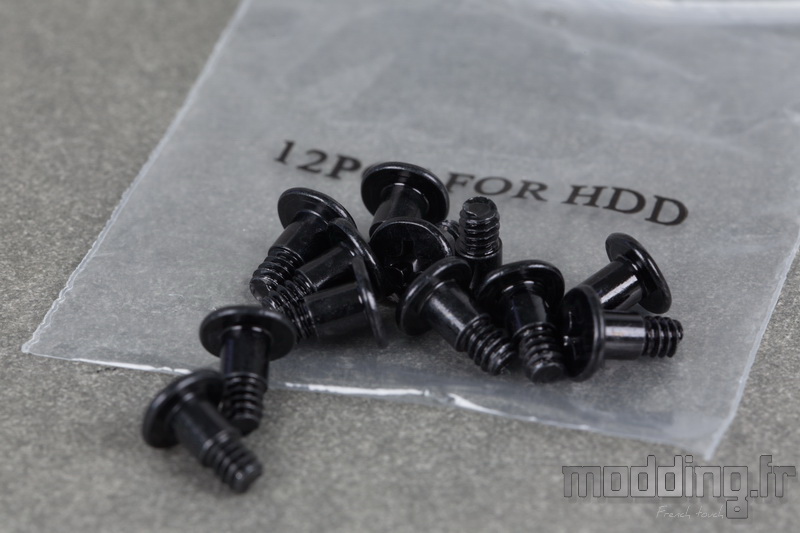

… Les vis pour disque dur 3.5″ présentant un pas de vis UNC-6.32.

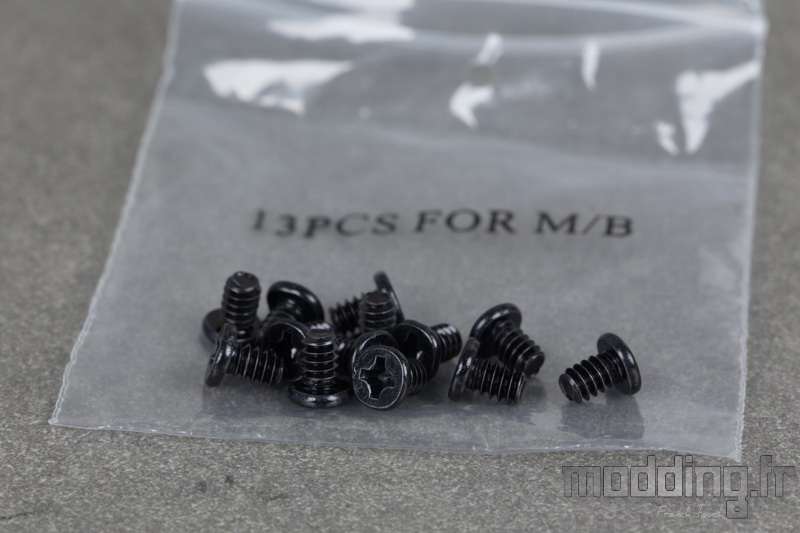

13 vis UNC-6.32 permettent de fixer la carte mère sur ses entretoises.

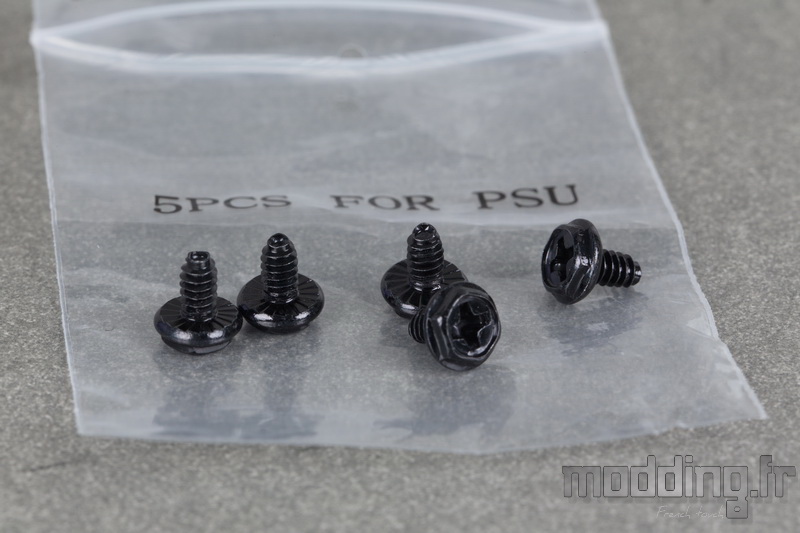

APNX fournit aussi les vis UNC-6.32 à tête large dans le but d’assurer la fixation du bloc d’alimentation.
On note que l’ensemble de la visserie prend place dans des sachets zippés portant une mention permettant d’identifier au premier coup d’œil le type de vis.

Les spécifications :

Matériau	Acier (0.8 mm), Plastique
Façade	Aérée (Mesh)
Couleur extérieure	ChromaFlair (ou noir ou blanc)
Couleur intérieure	Noir (ou blanc)
Porte vitrée	Oui (verre trempé : 440 x 475 x 4 mm)
Dimensions (L x P x H)	230 x 464 x 502 mm
Poids	9.9 kg
Taille maximum de la carte graphique	395 mm
Hauteur maximale ventirad	166 mm

Format(s)	ATX, Micro ATX, mini ITX
Port d’extension	7

Baie 3.5’’	3
Baie 2.5’’	3 (commun aux emplacement 3.5’’)
Baie 5.25’’	0
Fixation sans outils	Non

Nombre de ventilateurs fournis	4 (ARGB)
Ventilateurs fournis	3 x 140 avant / 1 x 120 arrière
Emplacements ventilateurs	Arrière : 1 x 120 Avant : 3 x 140 ou 3 x 120 Top : 2 x 140 ou 3 x 120 CPU : 1 x 120 Latéral : 3 x 120
Emplacements radiateurs	Arrière : 120 Top : 360 ou 280 Latéral : 360
Filtre anti-poussière	Oui
