Tests :
Config de test :
Le ventilateur de l’ISK 600
Un test est effectué sur les ventilateurs du boitier : TwoCool
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, contrôlées par un multimètre.
Nous avons positionné le switch sur High pour pouvoir moduler sa vitesse de rotation à l’aide du rheobus.

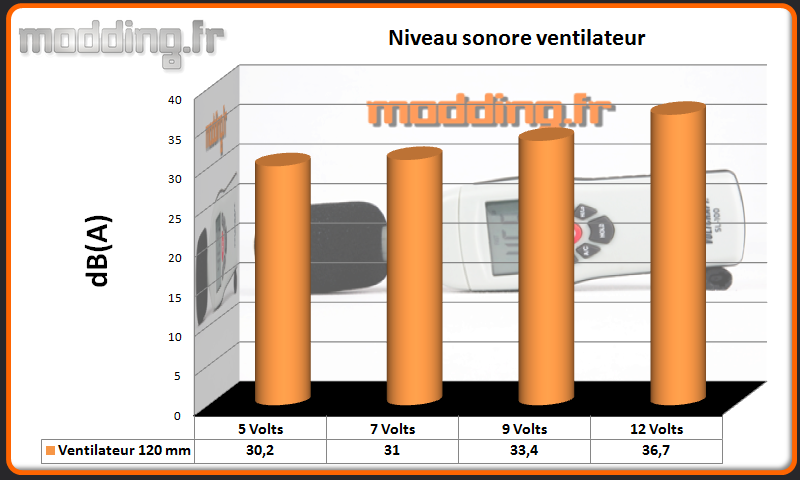

Niveau sonore

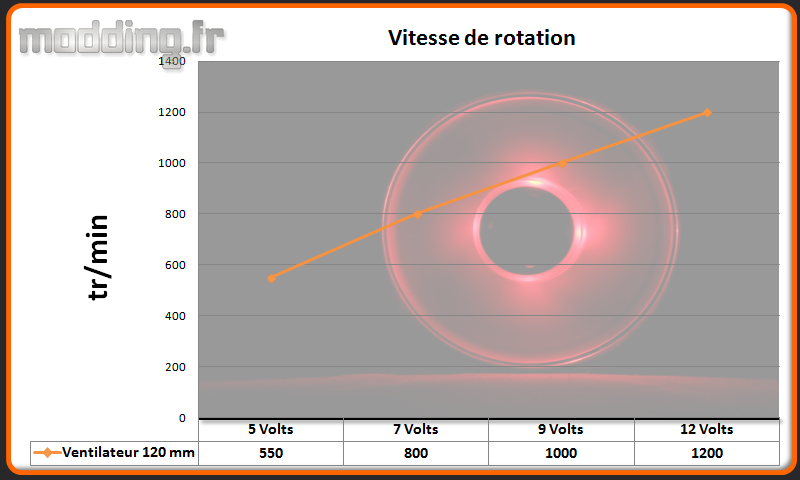

Vitesse de rotation
Antec dote son boitier d’un ventilateur TwoCool globalement discret en position High et carrément inaudible en position Low qui correspond à peu de chose prés à une tension de 5 V.

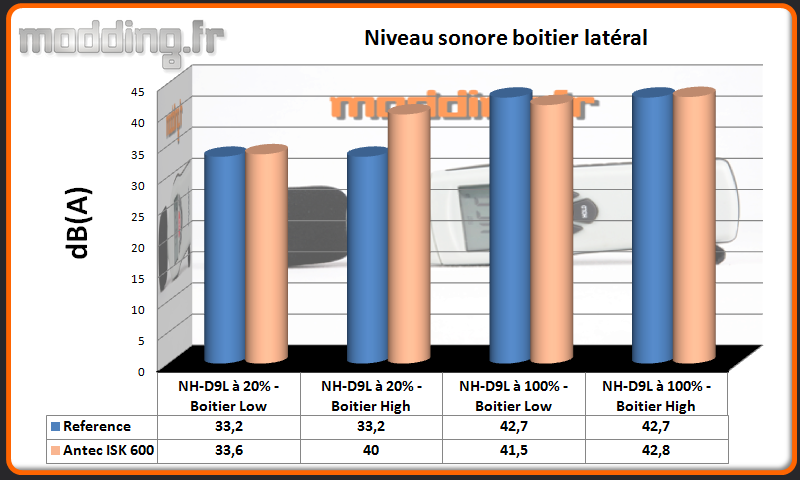

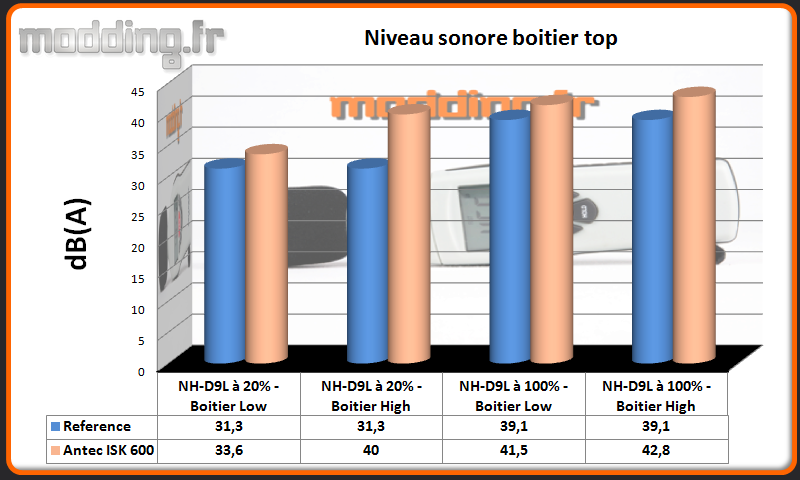

Niveau sonore du boitier
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier Low– Ventilation NH-D9L 20% (B 5V / DR3 20%)
- Ventilation boitier High – Ventilation NH-D9L 20% (B 12V / DR3 20%)
- Ventilation boitier Low– Ventilation NH-D9L 100% (B 5V / DR3 100%)
- Ventilation boitier High – Ventilation NH-D9L 100% (B 12V / DR3 100%)
Le ventilateur du boitier est branché sur la carte mère, nous modifions sa vitesse par le biais de son propre switch.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles ne reviennent plus depuis que j’ai la tapette….).
Nous avons mis en référence le niveau sonore de la config hors du boitier avec un relevé sur le coté carte graphique et au dessus du ventirad pour coller au positionnement du sonomètre par rapport au boitier.
Avec le ventilateur du boitier sur la position Low, nous n’avons que peu d’augmentation du volume sonore, si ce n’est avec le sonomètre au dessus du boitier. Nous avons tout de même remarqué que lorsque nous fermons le boitier avec le pc allumé, il se crée un effet de caisse de résonance qui amplifie légèrement le niveau sonore. La présence de la carte graphique atténue cet effet sur le relevé latéral.
Lorsqu’on le passe en position High, le ventilateur commence a se faire entendre sans pour autant être “bruyant”.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au dessus de la carte graphique.
Le relevé des températures de la carte mère, du SSD, de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.25.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du Noctua NH-D9L est configuré par le logiciel Asus Suite III en mode standard :
- –> 40° = 20%
- 40° –> 60° = 20% –> 54%
- 60° –> 70° = 54% –> 100%
On effectue les relevés :
- au repos (idle)
- OCCT CPU
- OCCT CPU+ demo en boucle de 3D Mark Fire Strike.
Nous comparons les résultats avec ceux de la config hors boitier (référence).

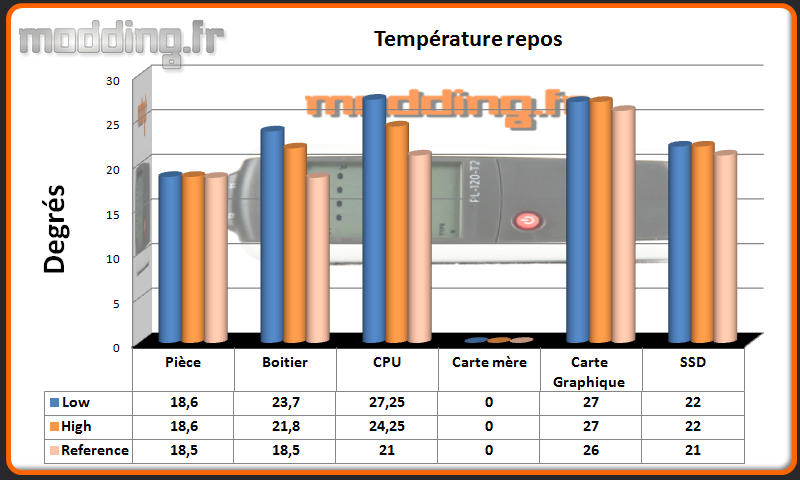

Repos

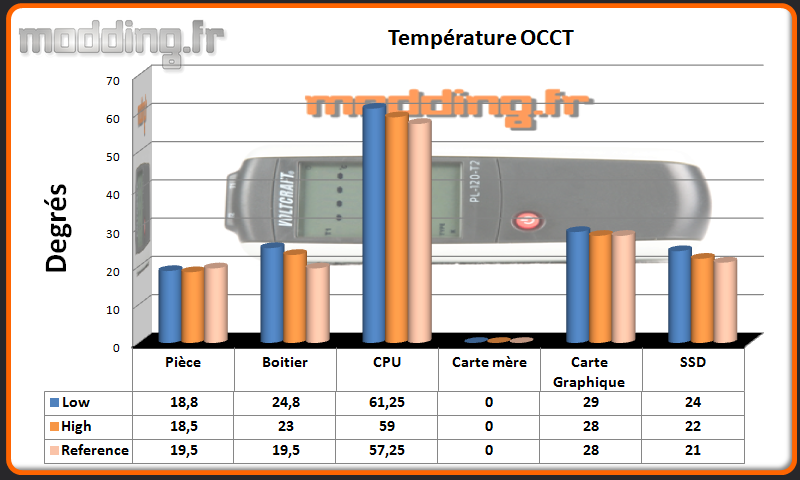

OCCT CPU

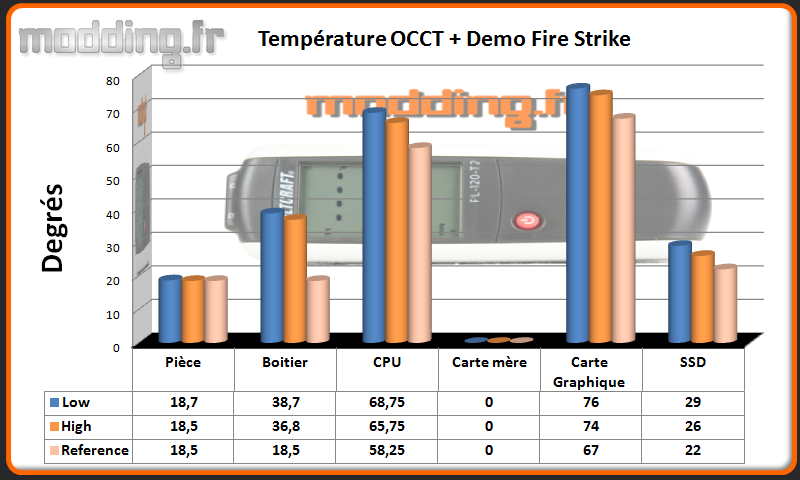

OCCT CPU + Fire Strike
Dans tous les relevés nous avons une augmentation de la température ambiante qui s’accentue avec le niveau de charge. Mais on s’attendait à pire vu le nombre et surtout la taille des ouvertures au sein du boitier.
Lors du stress du CPU, cette augmentation reste modérée. Le passage de la ventilation sur le mode High ne fait gagner que deux à trois petits degrés.
Lors du stress combiné CPU/GPU, c’est l’ensemble de la config qui en prend un coup. Pour autant les températures ne sont pas désastreuses, du moins dans une pièce à 19°.
