Montage :
On bouscule nos habitudes en commençant le montage par le bloc d’alimentation.
On présente ce dernier sur la platine du châssis dédiée à cet usage.
Nous avons les 4 vis 6.32 spécifiques présentes dans le bundle.

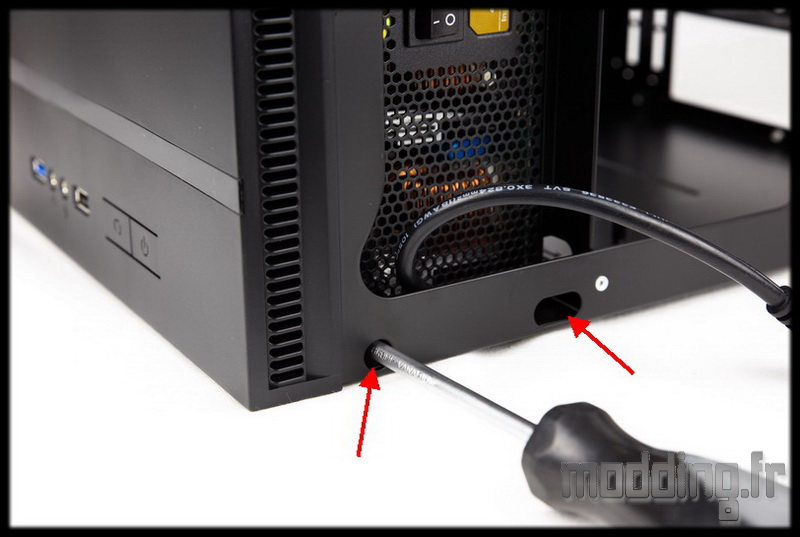

Deux ouvertures sur la partie basse du châssis permettent de laisser passer le tournevis pour fixer le bloc.

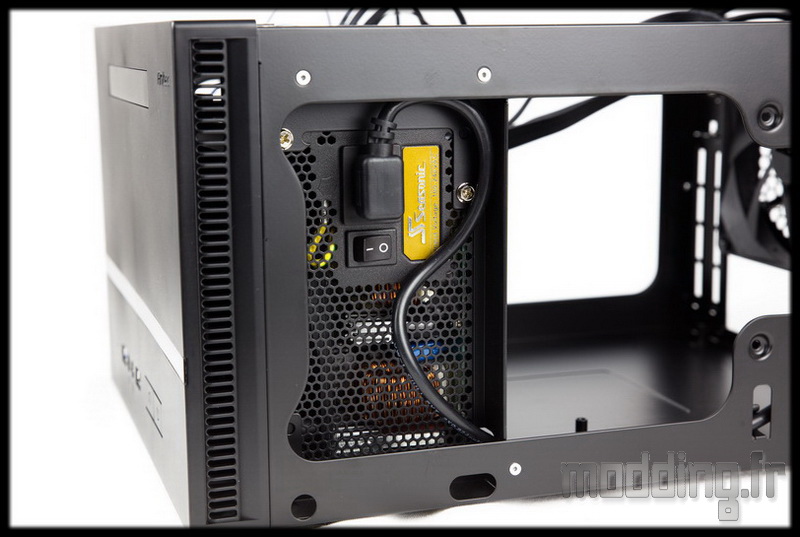

Une fois l’alimentation vissée, nous allons pouvoir brancher le cordon secteur interne.
Comme dit dans la section “Intérieur”, l’alimentation se place avec sa face ventilée vers l’avant du boitier.

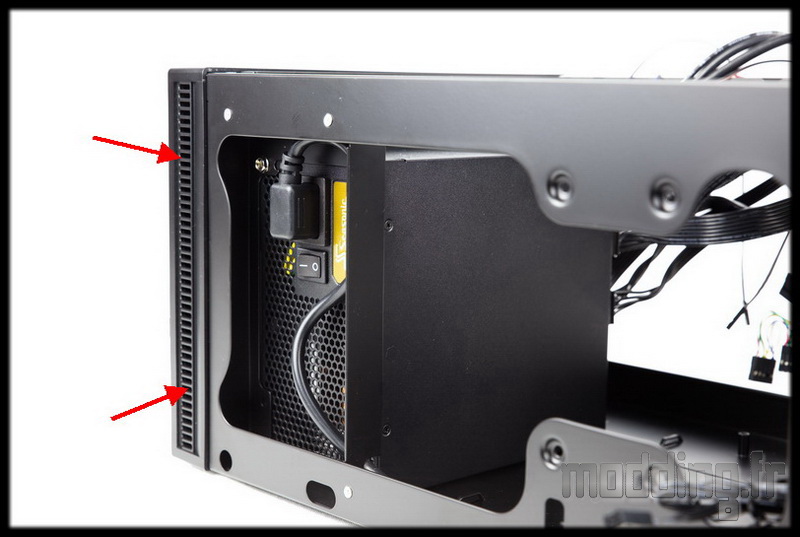

Les ouvertures présentes sur les bords de la façade permettent d’apporter l’air extérieur vers l’intérieur du bloc. Ce dernier évacue son air chaud par la grille intégrée au capot de l’ISK 600.
Ainsi le flux d’air dédié à l’alimentation est totalement indépendant du reste du boitier.

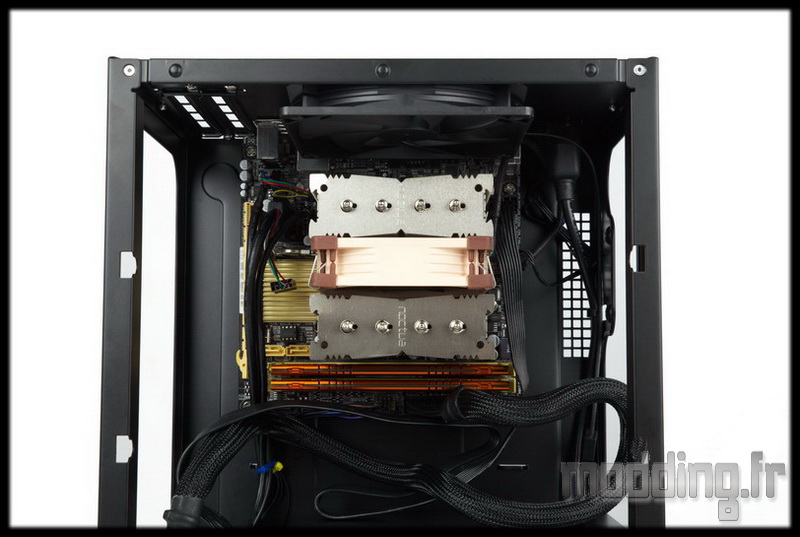

Nous mettons en place la carte mère avec tous ses composants associés.
L’ISK 600 permet de mettre en place un ventirad d’une hauteur maxi de 170 mm! une hauteur possible à condition de ne pas mettre en place la cage centrale pour HDD.
Sinon, on peut aussi mettre en place un refroidissement par eau du style AIO avec un radiateur 120 tel que l’Antec Kühler H2O 650.
Avant de passer à la mise en place de la carte graphique, il vaut mieux commencer à brancher les différents câbles du boitier et préparer ceux de l’alimentation, tant qu’on a encore de la place pour passer nos grosses mains pleines de doigts…
317.5 mm, telle est la longueur maximale de la carte graphique que l’on puisse loger dans ce boitier.
Pas mal! mais il faut faire coïncider cette longueur avec la profondeur de l’alimentation…

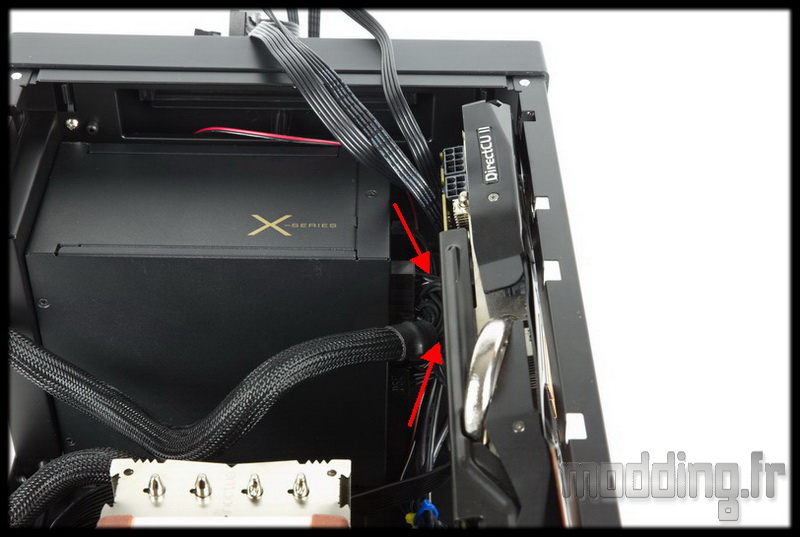

Ici, nous avons vu un peu gros avec les 160 mm de notre Seasonic modulaire… ça coince du coté des sorties de câbles avec le PCB de la carte graphique.
Pas 36 choix! il faut faire un compromis. Soit on passe sur une carte graphique plus courte (environ 220 mm), soit on change pour une alimentation moins profonde, du genre 150 mm voire 140 mm.
Nous avons opter pour la deuxième solution pour pouvoir tout de même caser notre R9 280X.

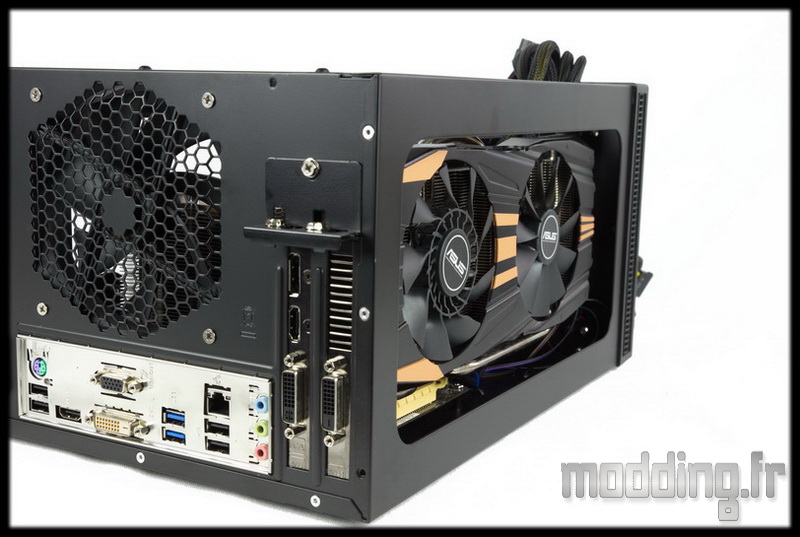

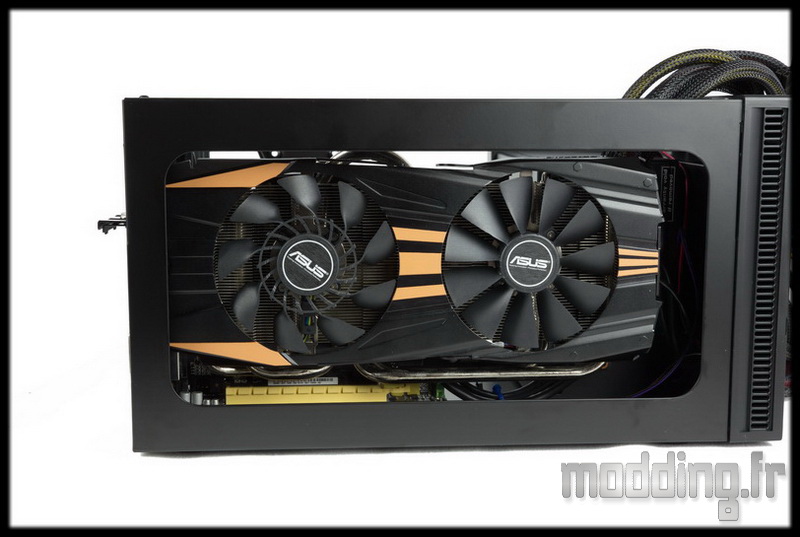

C’est fou comme un “petit” boitier peut contenir une grande carte graphique….

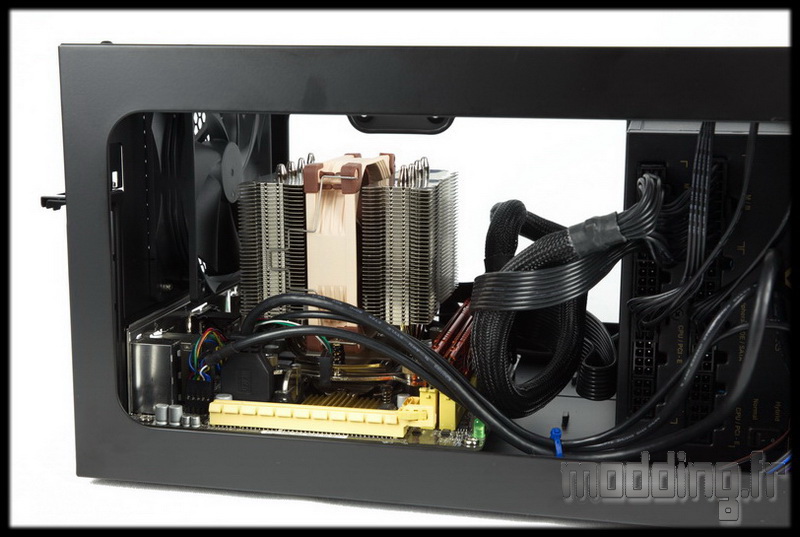

…. Bon, il faut jouer avec la mise en place des câbles maintenant…
La place est comptée et l’accès aux trois points d’ancrage se trouvent vite limité…
Mais avec un peu de rigueur et plus que les 4 colliers Serflex du bundle, on arrive à s’en sortir .

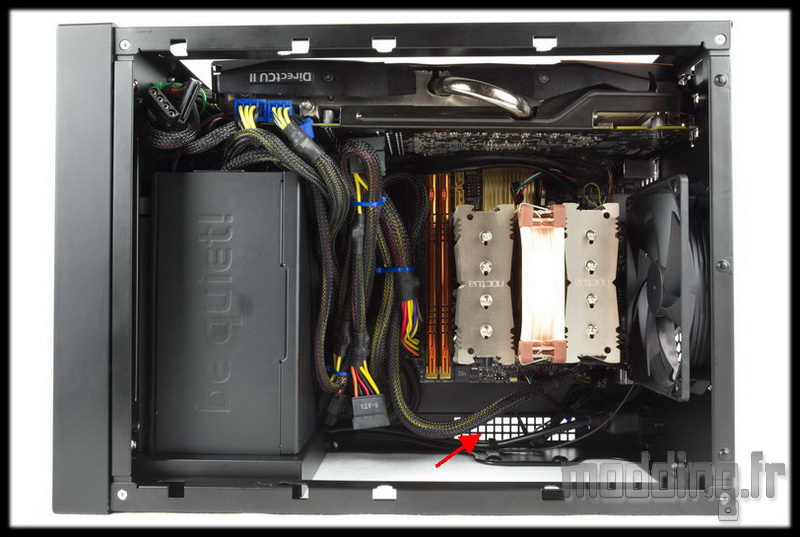

Cette vue du dessus et la flèche rouge nous mène à une conclusion : la petite grille latérale, une fois le capot en place, est à peu prés la seule entrée d’air pour alimenter la carte mère et le ventirad …
La carte graphique et les câbles condamnent la grille latérale du capot… l’autre grille étant destinée exclusivement à l’évacuation de l’air chaud de l’alimentation.
Mise en place des unités de stockage : 3.5″

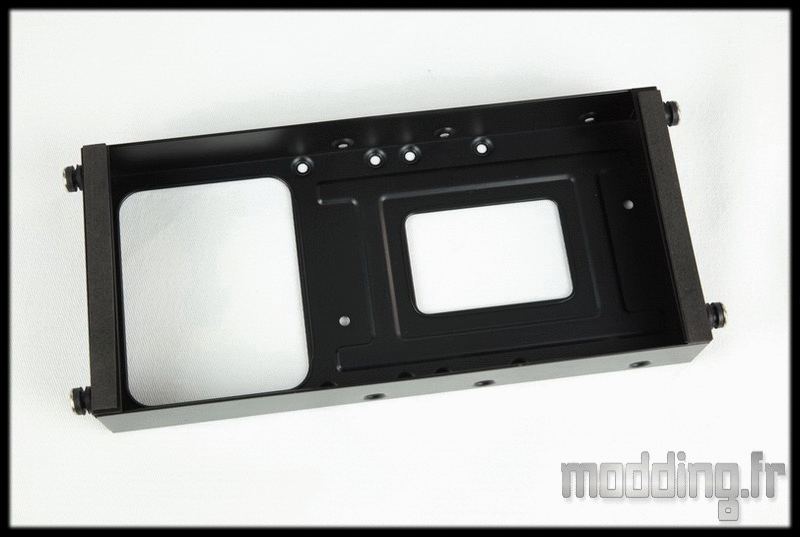

Il suffit de placer le disque dur dans la cage et ensuite on le fixe avec les vis présentes dans le bundle.
Si on veut installer deux disques sur cette cage, on commence par le disque qui vient se fixer sous la cage.
Pas de silentbloc au niveau de la fixation mais, pour rappel, c’est la cage elle même qui est montée sur silentblocs.
Nous avons un troisième emplacement pour disque dur 3.5″.
Il se trouve sur le coté du châssis à coté de l’alimentation.
Ici, par contre, nous aurions aimé avoir des rondelles en caoutchouc pour servir de silentbloc.
Pour fixer les unités de stockage 2.5″, on prend la cage avant…

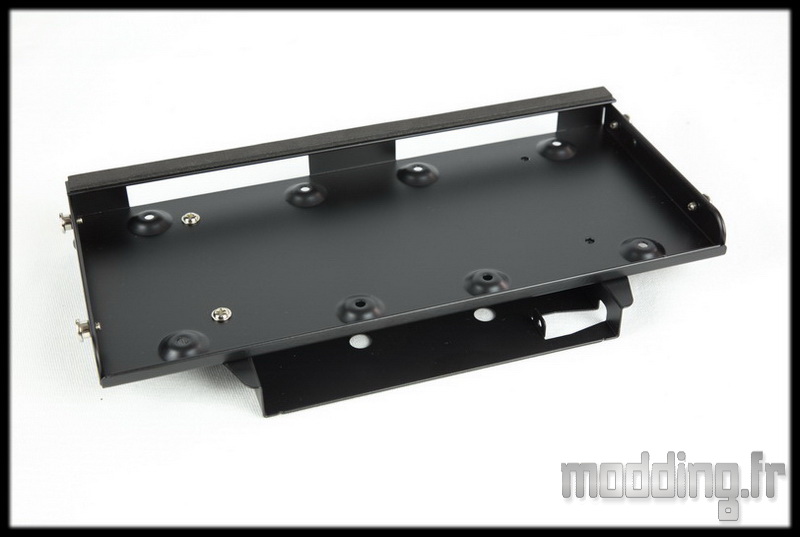

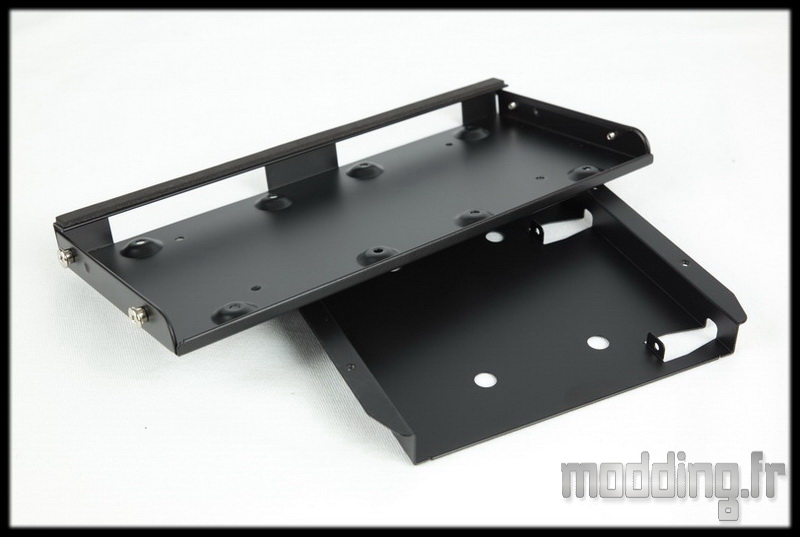

…. Sur laquelle on désolidarise le caisson du lecteur optique maintenu par 4 vis.

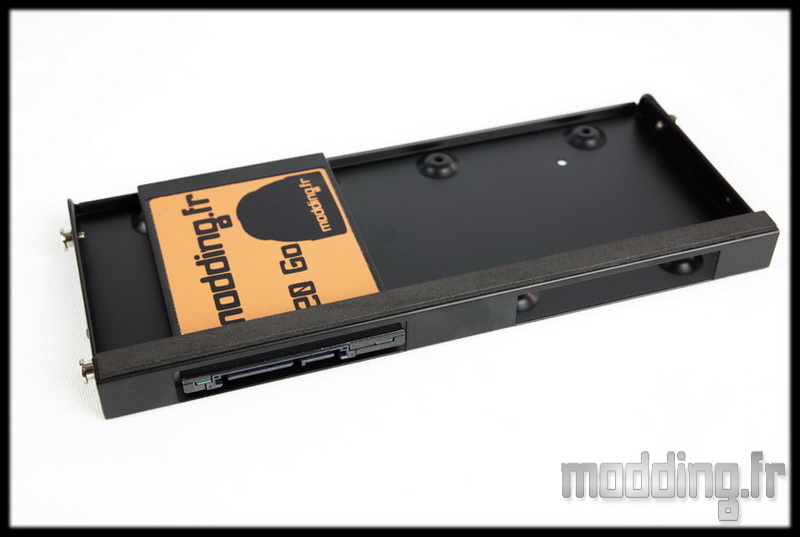

On met en place, le SSD avec la connectique vers l’arrière.

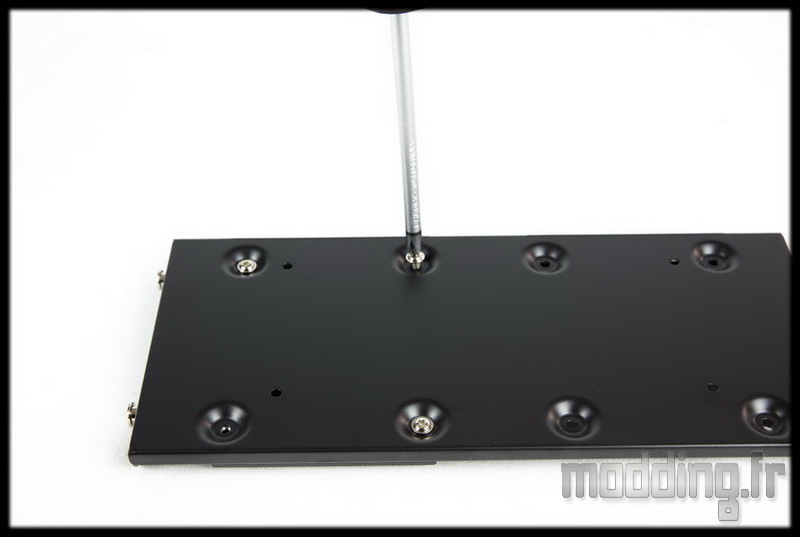

On visse par le dessous de la cage.
Voilà notre SSD en place.

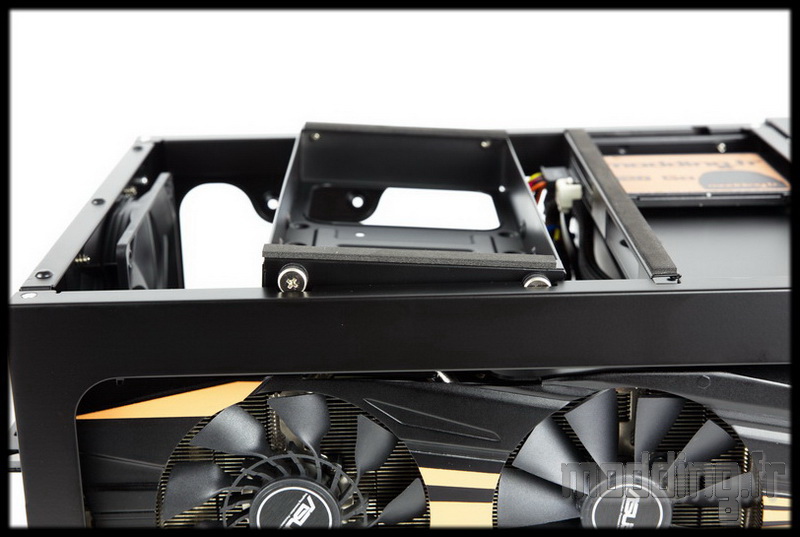

Il ne reste plus qu’à mettre la ou les cages en place sur le dessus du châssis.
La ou les, car dans notre cas, ce n’est pas trop notre ventirad qui gène la mise de la cage HDD mais plutôt la largeur de notre carte graphique.
OK! tout le monde a trouvé soigneusement sa place dans l’ISK 600.
On va pouvoir refermer…

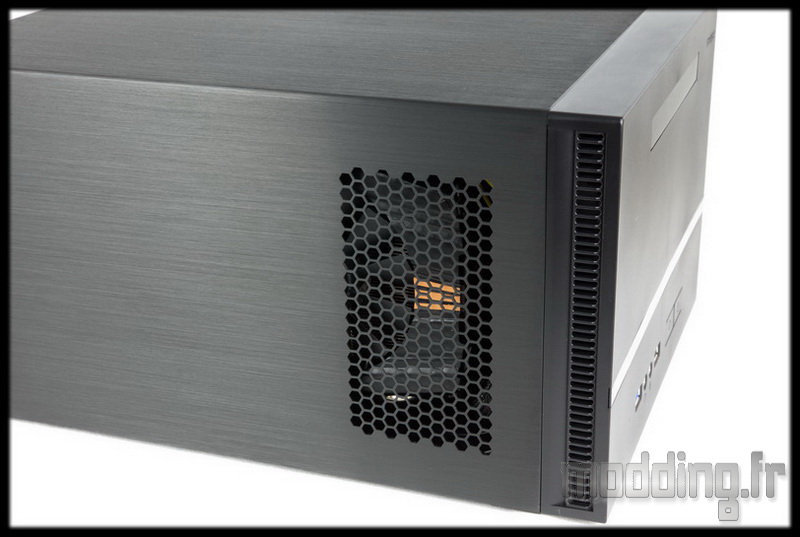

Nous voyons bien la grille qui donne sur la partie distale de notre longue carte graphique. Ce sera la seule ouverture qui lui permettra de “respirer”.

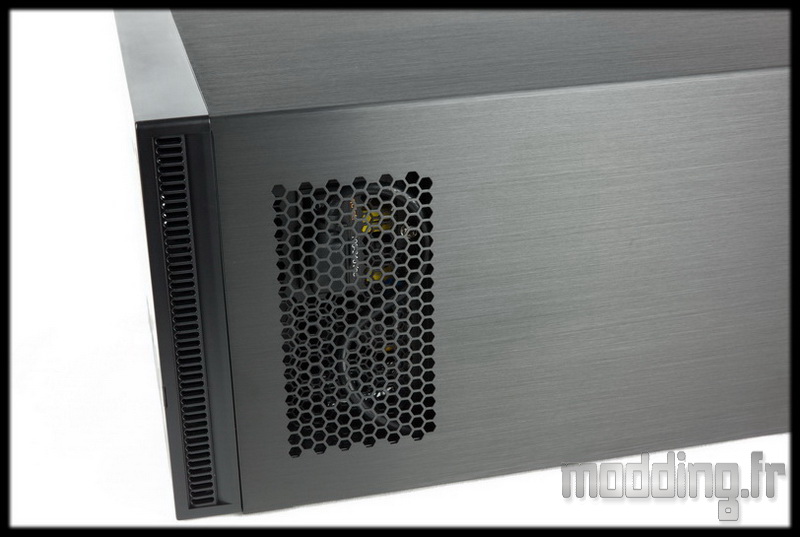

L’autre grille tombe pile poil en face de la grille de l’alimentation pour évacuer l’air chaud au sein de cette dernière.
On branche le cordon secteur et on allume le pc.

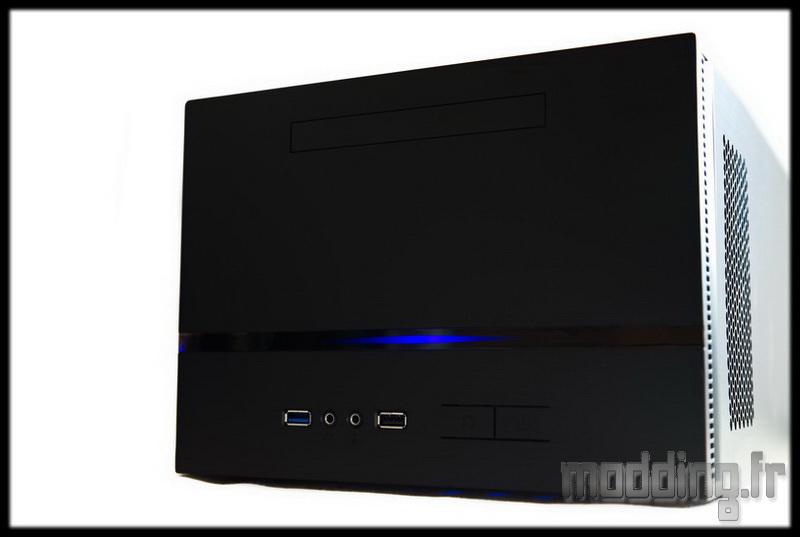

Une discrète, même très discrète lumière bleue diffuse ses photons au centre de l’étroite bande brillante de la façade.
En pleine lumière, l’éclairage ne se voit quasiment pas.
