Démontage :
Le démontage est assez simple et rapide, vu qu’en fait nous allons pouvoir seulement démonter la façade….

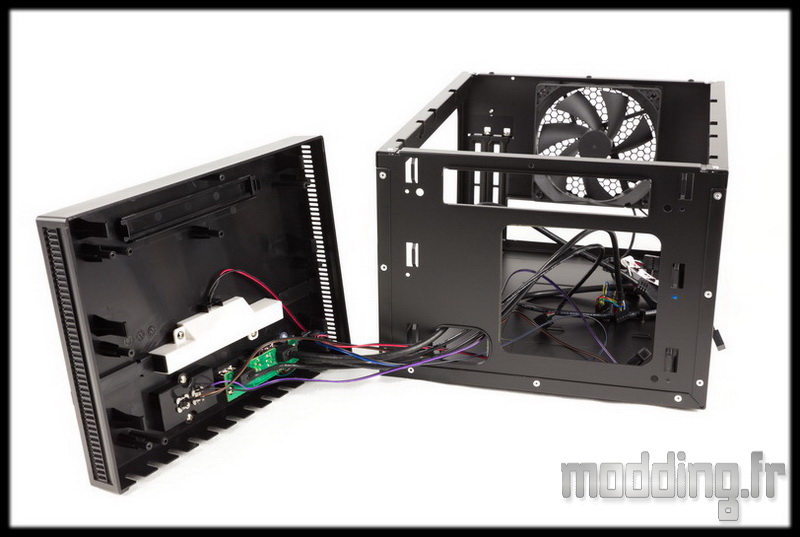

Elle est fixée au châssis par trois clips plastiques et trois vis de chaque coté + une vis supérieure (elle se cachait….).

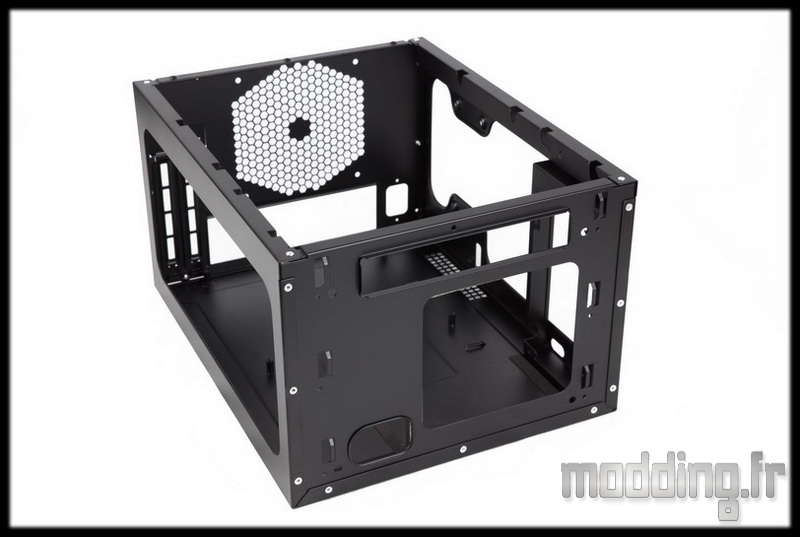

Une fois retirée, les éléments du reste du châssis sont assemblés les uns aux autres par des rivets.

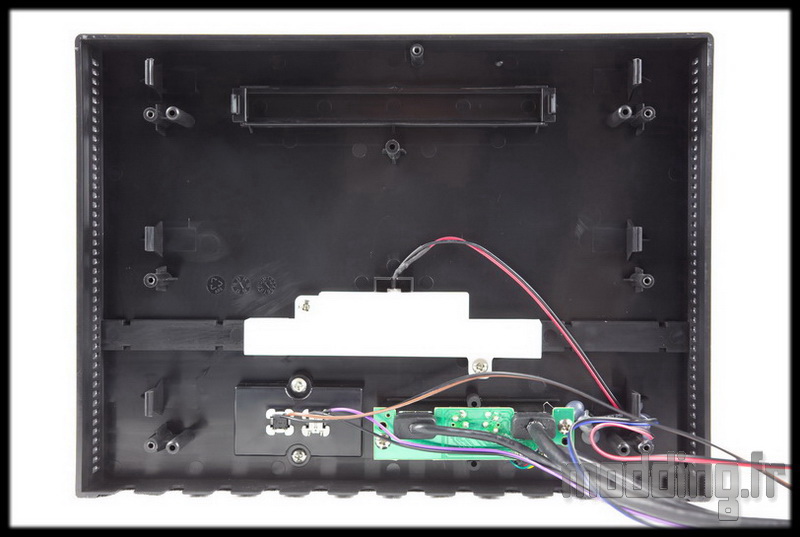

Retour sur les coulisses de la façade avec les différents fils qui partent des différentes connectiques.

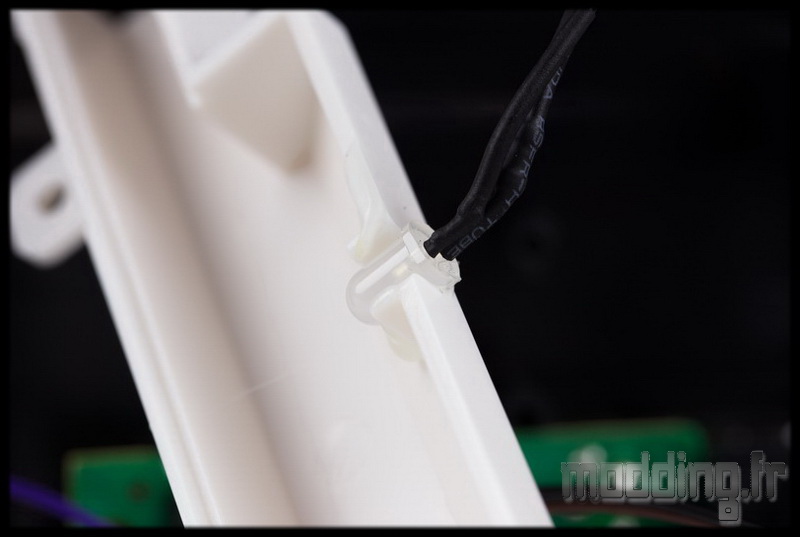

Le gros bloc blanc cache une Led blanche.
La bande étroite que nous avons sur la façade est en fait rétroéclairée comme nous allons le voir dans la section montage.

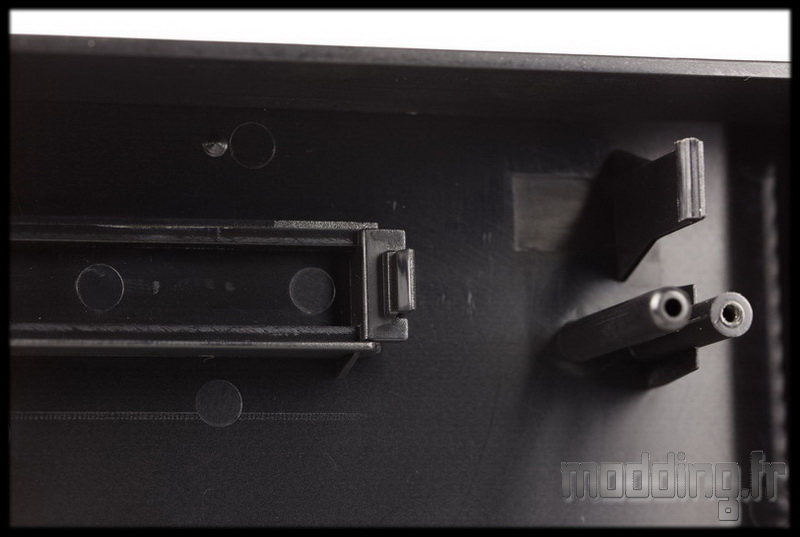

Le cache du lecteur optique est doté de deux clips qui le maintiennent à la façade.

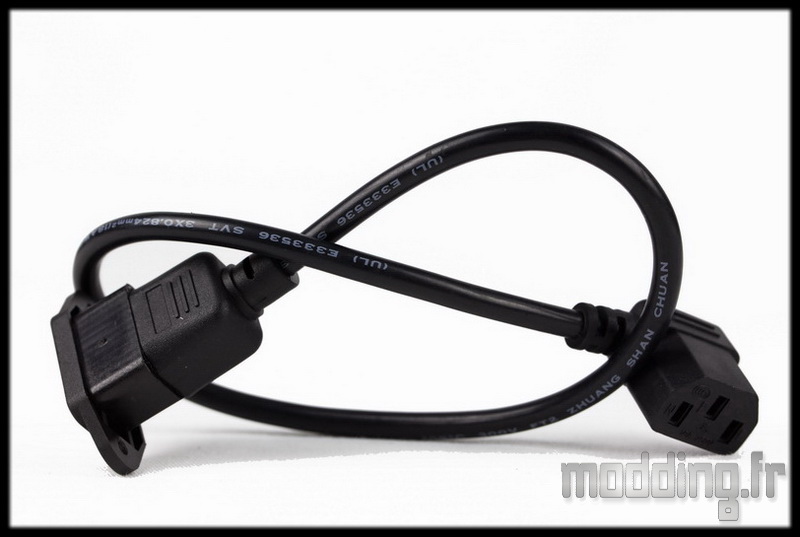

Le cordon secteur de déport de prise est amovible.

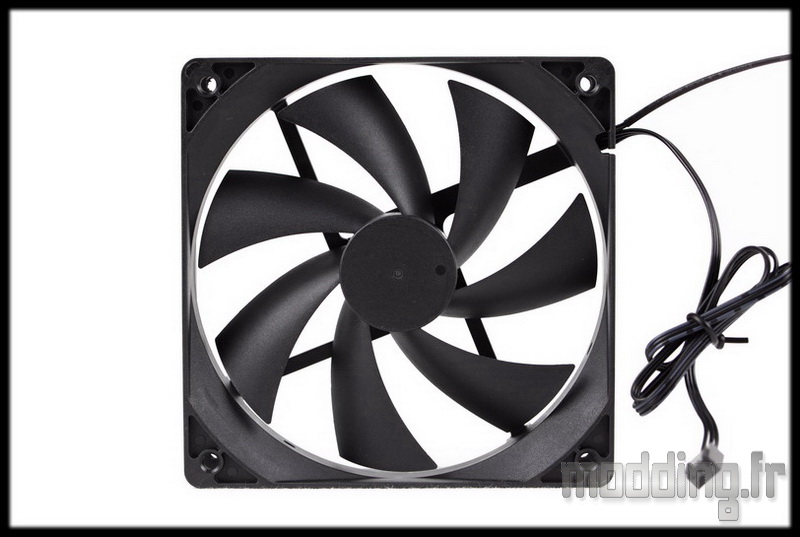

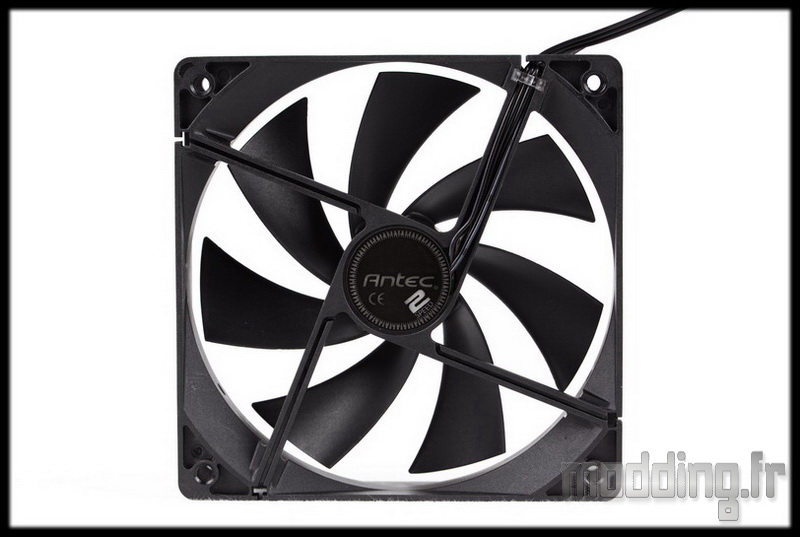

L’unique ventilateur présent qui se charge d’extraire l’air a un diamètre de 120 mm.
Le cadre comme les 7 pales sont noires.
Il s’agit d’un ventilateur de la série TwoCool.

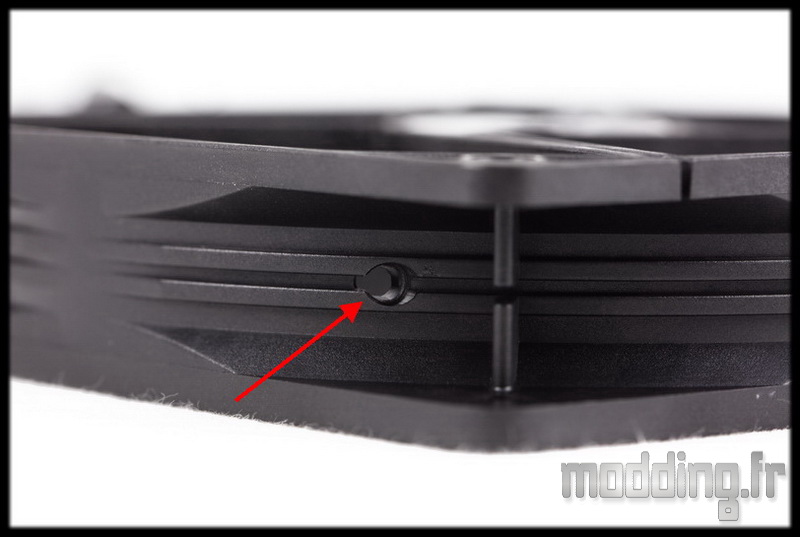

La version ISK 600 se voit retirer ses Leds… Mais on a toujours la possibilité de les mettre en place.

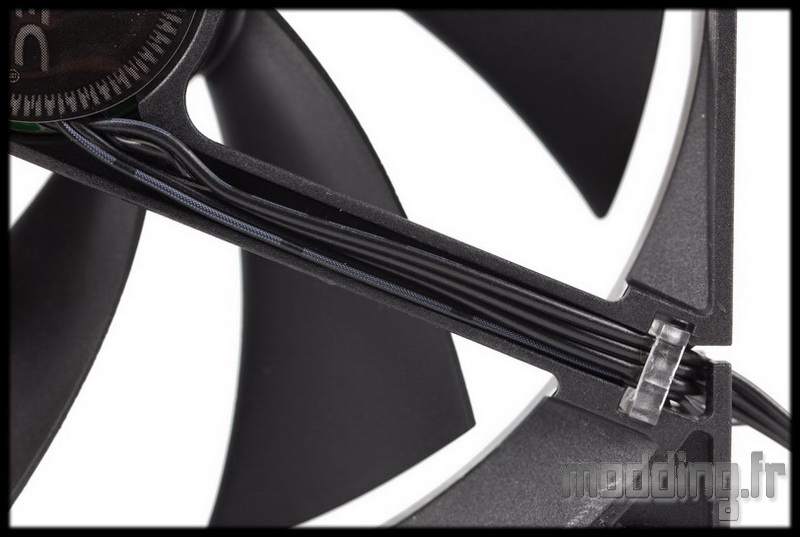

Le câblage est constitué en deux groupes.

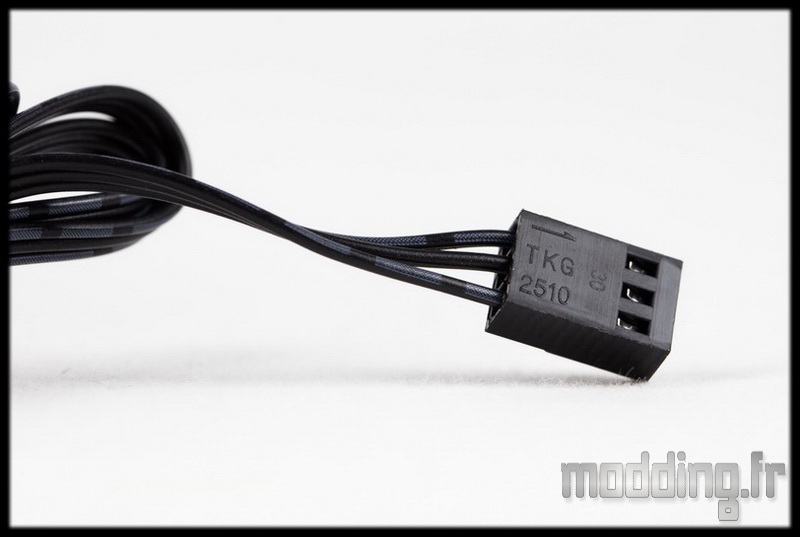

Un câble avec trois fils noirs qui se termine par une prise 3-pins.

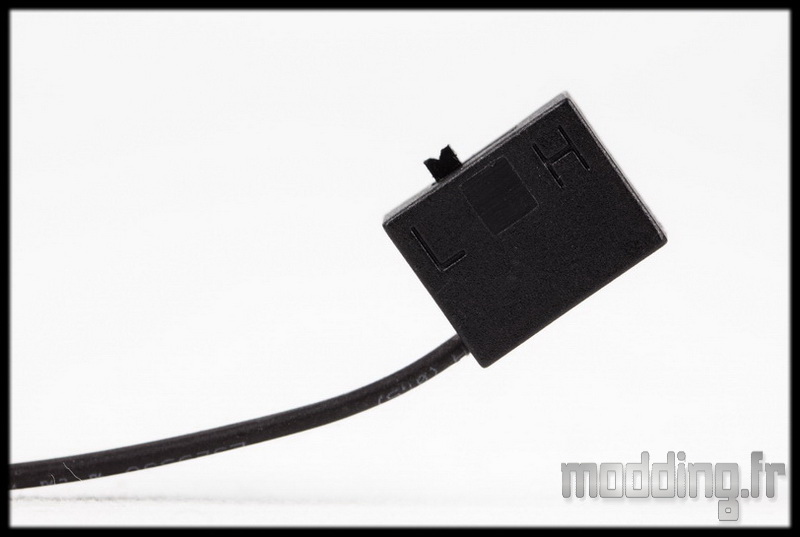

Un câble de deux fils revêtu d’une gaine thermo noire se termine par un switch deux positions (L-H).
En position L (Low), la vitesse de rotation tombe à 600 tr/min avec un débit d’air de 1.0 m3/h et une pression statique de 0.24 mm.H2O (puissance consommée : 2.4 W).
En position H (High), la vitesse de rotation s’élève à 1200 tr/min avec un débit d’air de 1.7 m3/h et une pression statique de 0.96 mm.H2O (puissance consommée : 3.6 W).
