L’intérieur :

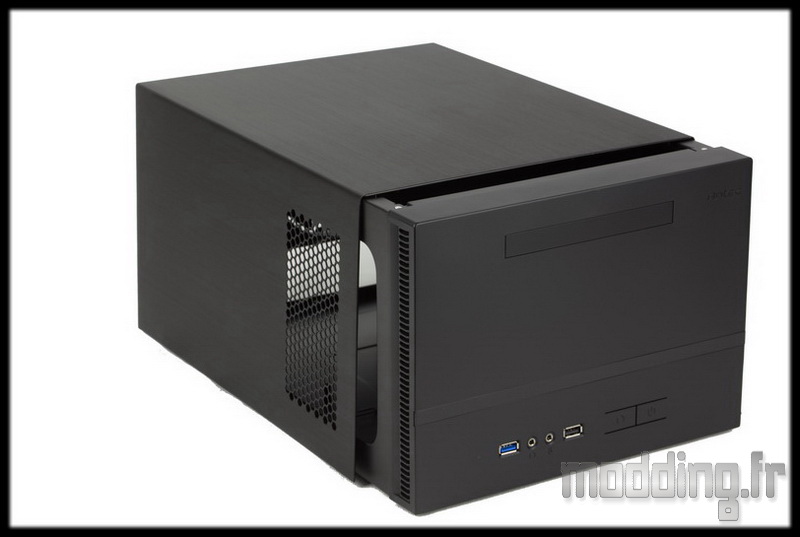

Une fois les vis à mains enlevées, on retire le carénage en le faisant glisser vers l’arrière.

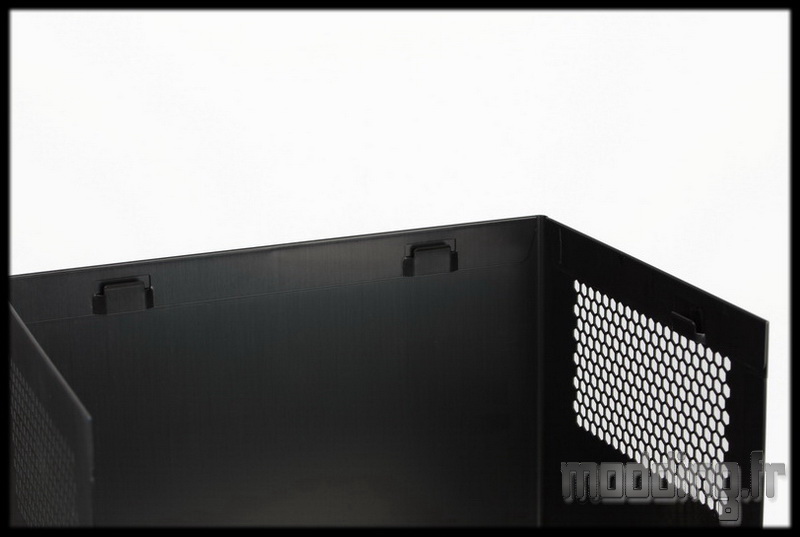

Des encoches métalliques permettent d’insérer le capot sur l’avant du châssis. Deux sur le dessus et un de chaque coté.

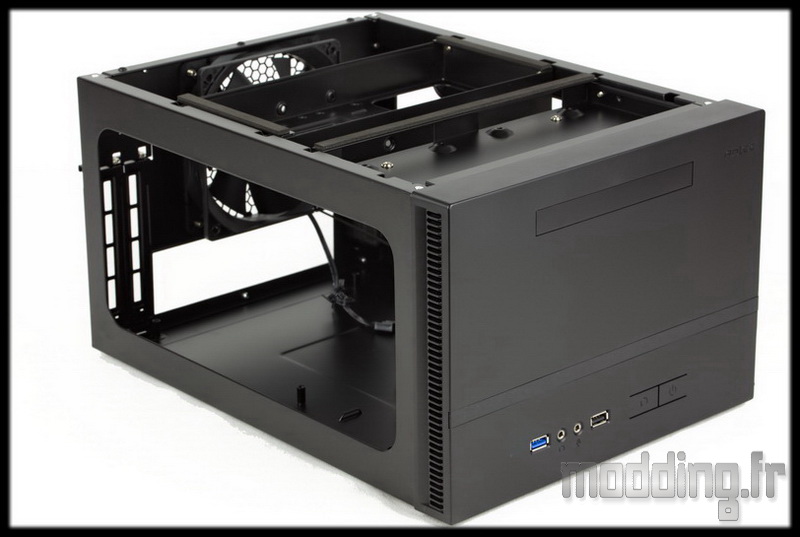

Une fois le carénage retiré, nous avons accès à l’intérieur de l’ISK 600 tout de noir vêtu.

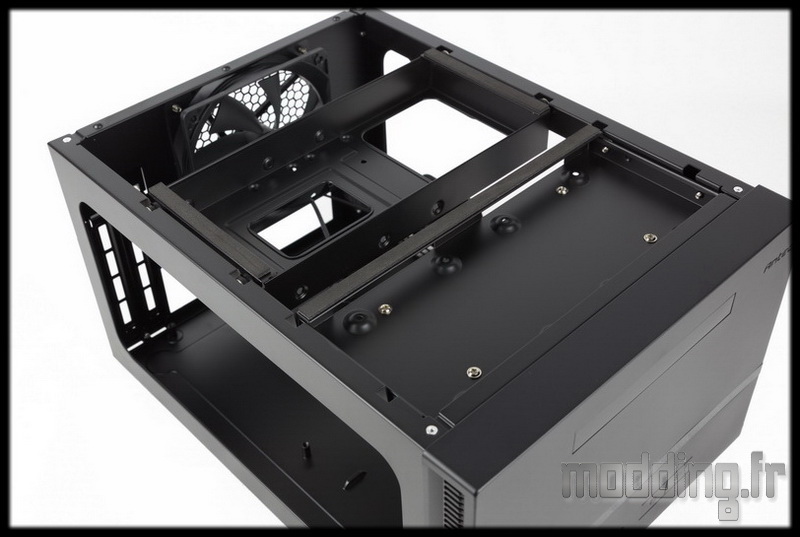

Sur la partie supérieure, nous avons deux cages métalliques amovibles.

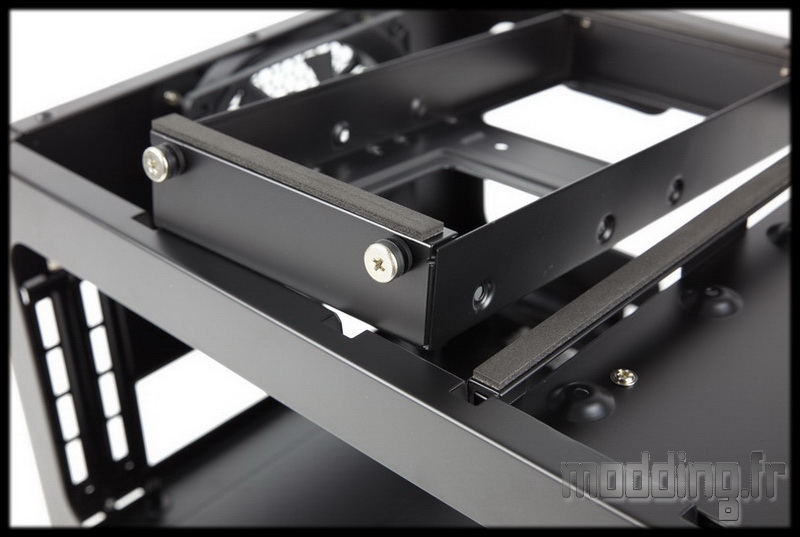

Elles s’insèrent dans les portants latéraux du châssis par le biais de ces vis montées sur silentblocs.
Nous remarquons la présence de bande en mousse sur le dessus pour amortir le contact avec l’aluminium du capot et limiter ainsi les vibrations.

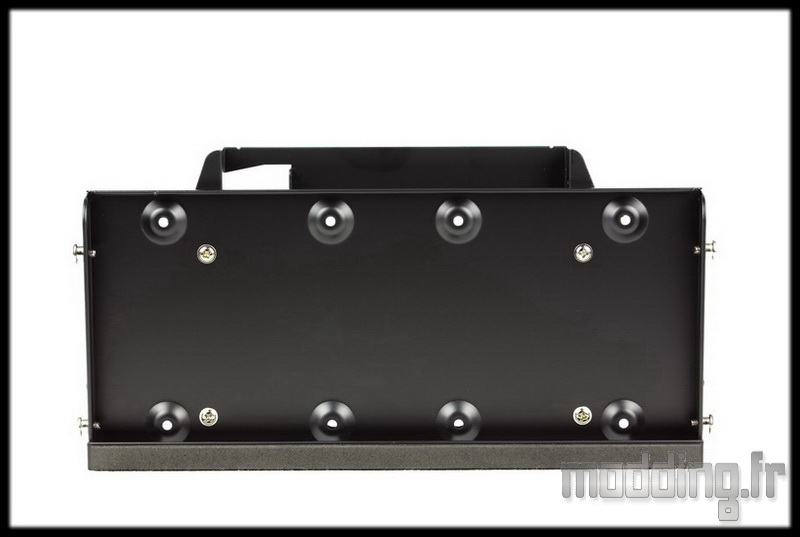

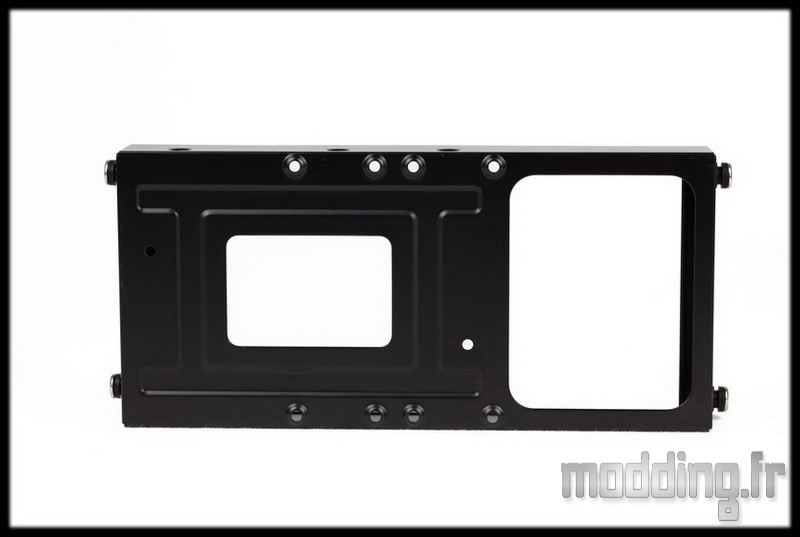

La première cage est destinée aux disques durs 3.5″.
Nous avons la possibilité de mettre deux disques durs en place. Un sur chaque coté de la cage.
Nous apercevons les trous pour permettre leur fixation.

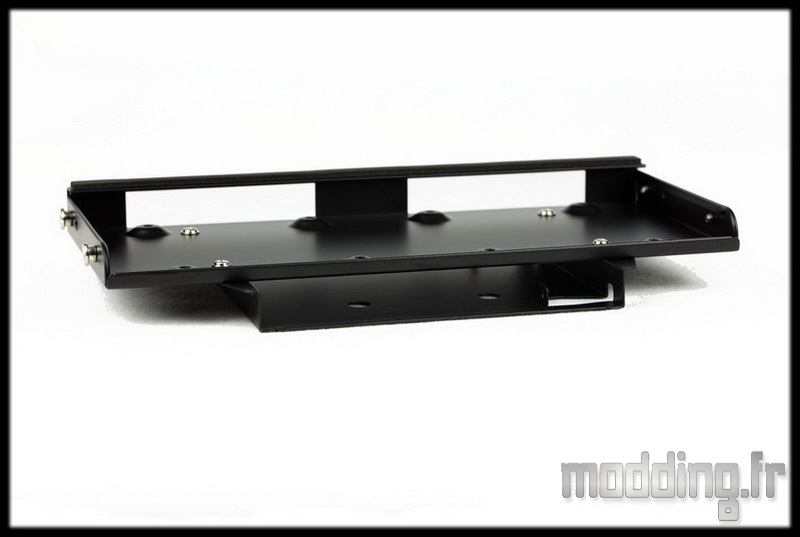

La deuxième cage, plus en avant, se retire en deux mouvements : translation vers l’arrière et on lève.

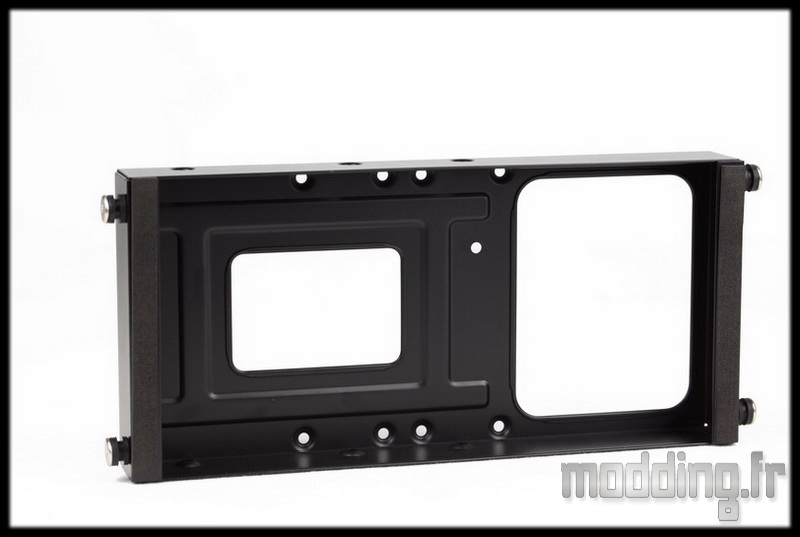

Elle est dédiée aux unités de stockage 2.5″ et lecteur optique.

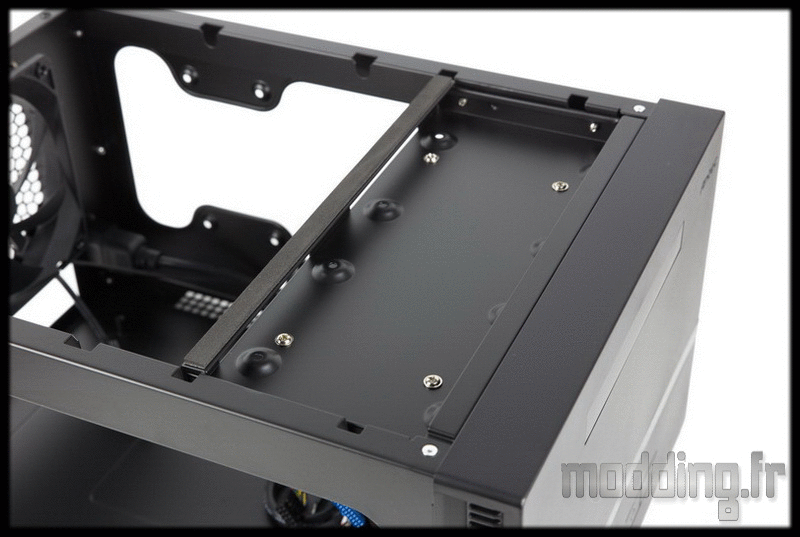

Sur le dessus nous avons deux emplacements pour SSD.
Dessous, nous avons un emplacement pour lecteur optique. Mais un lecteur optique en version slim…

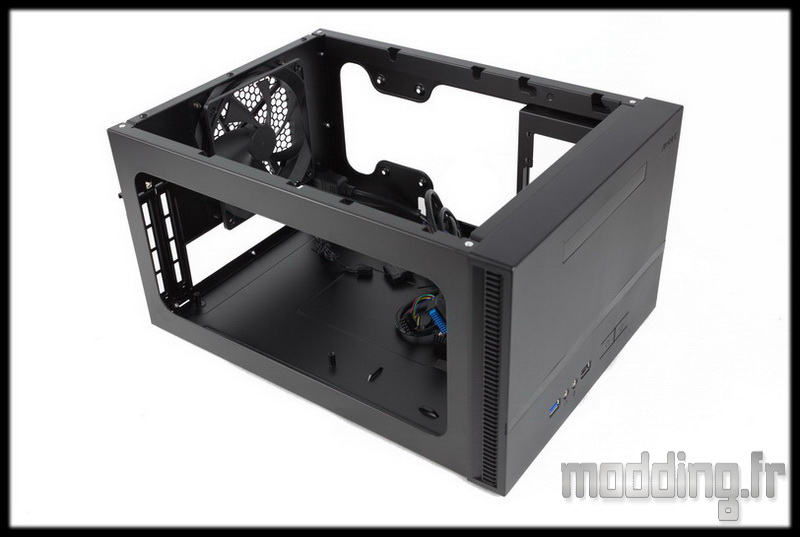

Les deux cages retirées, nous entrons dans le cœur du boitier.
Nous remarquons que le châssis adopte différentes ouvertures latérales.

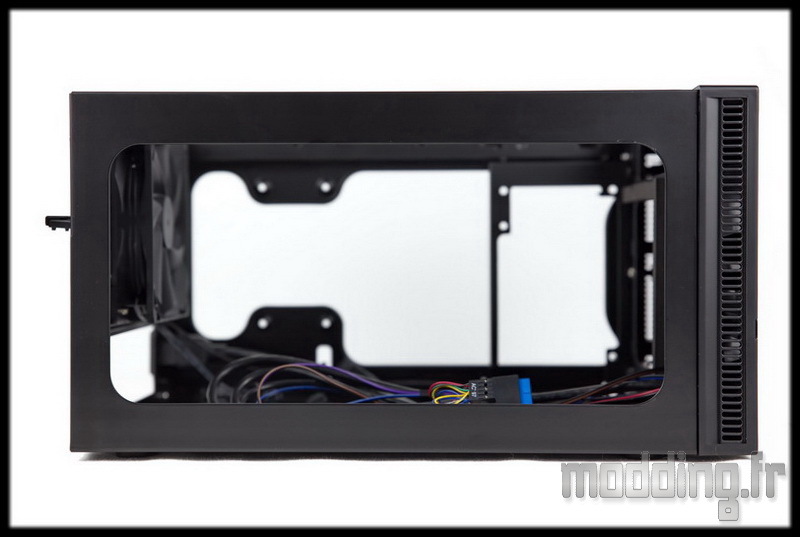

De ce coté, c’est une très grande ouverture qui prend place. De part la présence immédiate des équerres PCI, on en déduit qu’il s’agit de l’emplacement pour la carte graphique.

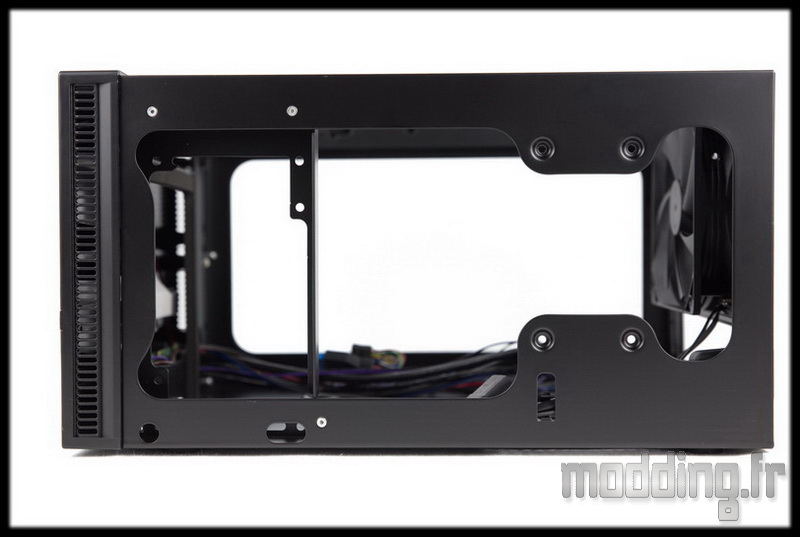

De l’autre coté, le châssis adopte un design différent avec, sur l’arrière, la présence de 4 trous permettant de fixer une unité de stockage 3.5″.

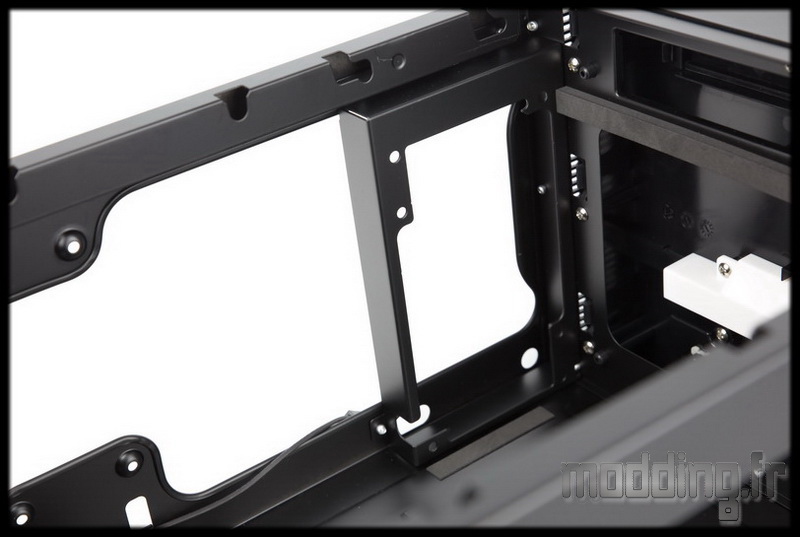

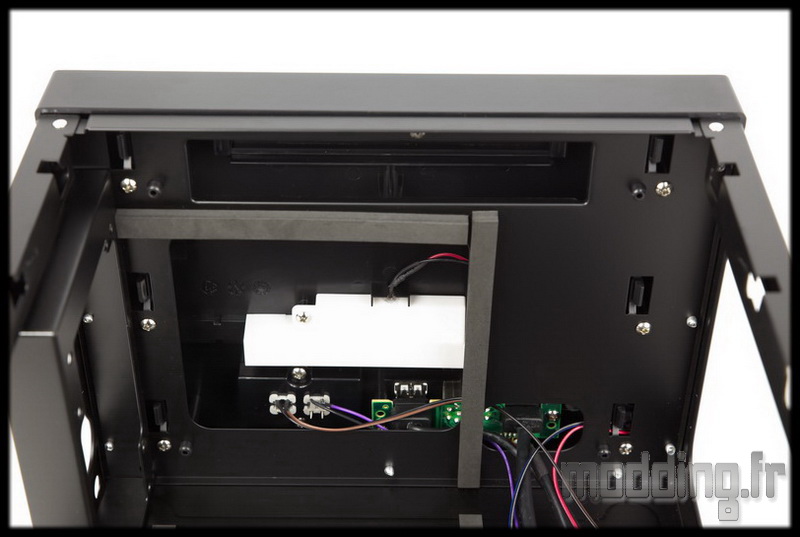

A l’avant nous avons une platine pour fixer l’alimentation.
L’ISK 600 permet d’accueillir un bloc au format ATX.
Des bandes de mousses reparties sur le châssis permettent de caler le bloc d’alimentation.
Nous voyons une grande ouverture à l’avant du châssis qui communique directement avec la façade. Le but étant, non de voir la connectique de la façade…, mais de profiter du flux d’air entrant passant par les petites ouvertures de ladite façade.
De ce fait, nous mettrons la face ventilée de l’alimentation vers l’avant du châssis.

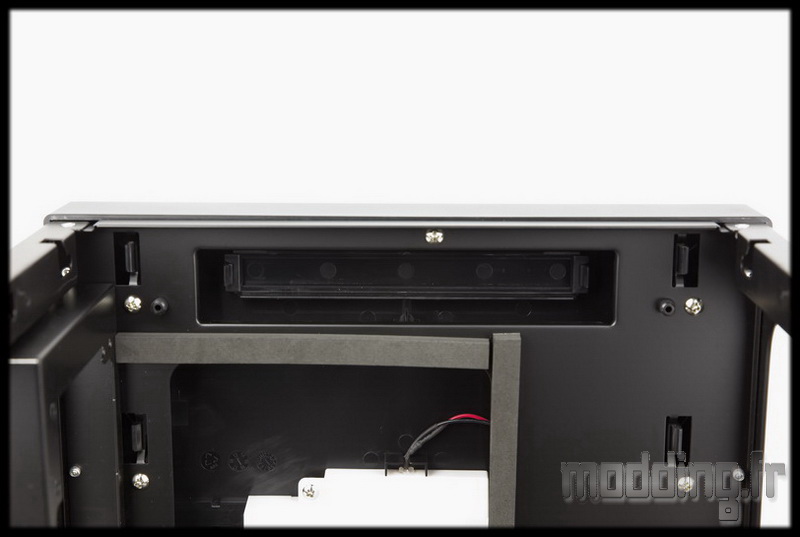

Au dessus, nous avons l’ouverture au sein du châssis qui coïncide avec le cache baie 5.25″ de la façade.

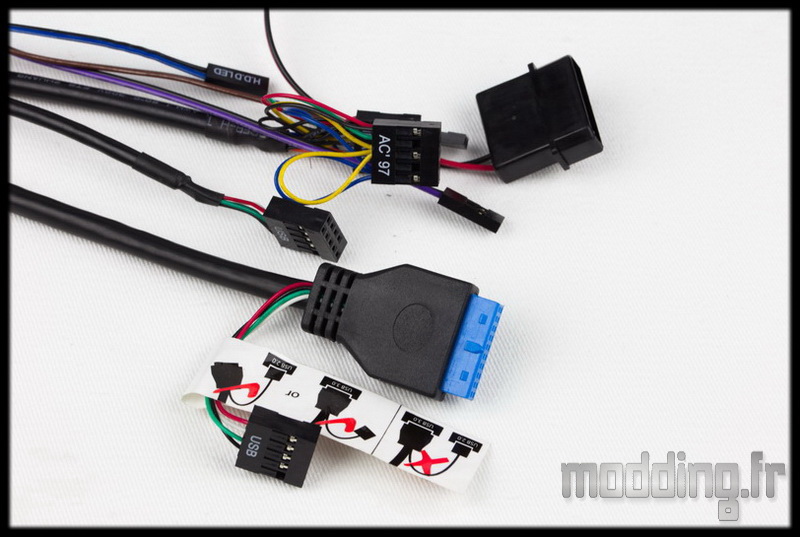

Une multitude de câble émergent de la connectique avant.
On retrouve la connectique boitier, mais aussi une prise Molex pour alimenter une Led… Le câble audio est doublé avec la prise AC’97 et HD Audio, tout comme le câble USB 3.0 doté de sa prise 20 broches et d’un adaptateur prise USB 2.0.

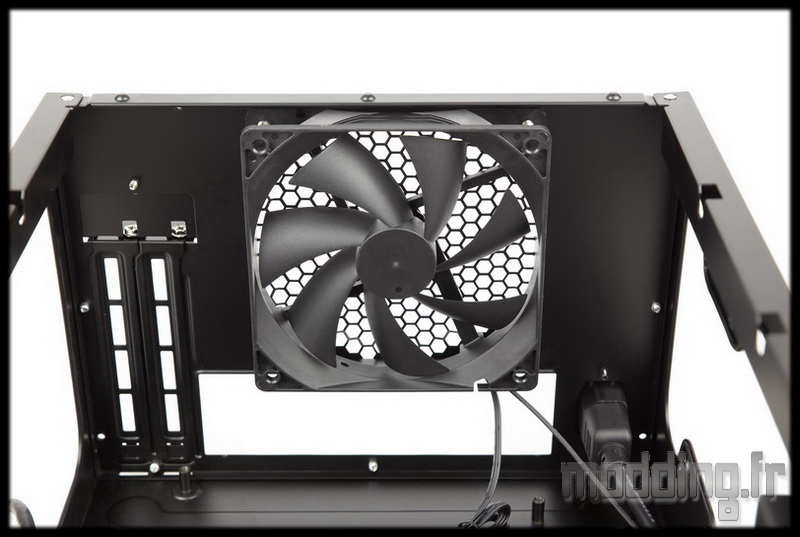

Au dos du châssis, l’emplacement du ventilateur est occupé par un TwoCool en 120 mm.

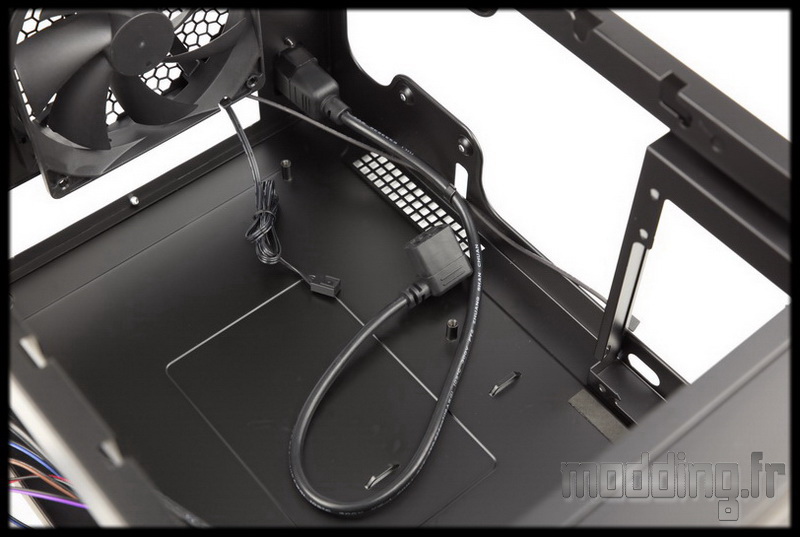

Nous apercevons la présence du câble secteur qui permet de déporter la prise du bloc d’alimentation vers l’arrière du boitier.

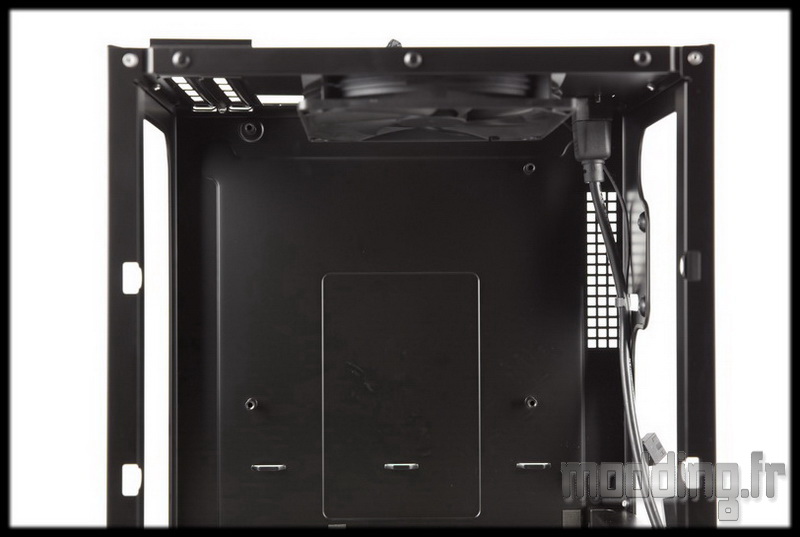

L’ISK 600 est dédié aux cartes mères format mini ITX.
On retrouve sur le bas du châssis les 4 entretoises spécifiques au montage de la carte mère.
On remarque la présence d’une petite grille sur le coté pour une entrée d’air supplémentaire… nul doute que cela risque d’être confiné une fois la config en place…
Trois points d’ancrage sont présents pour aider au rangement des câbles.
