L’extérieur :

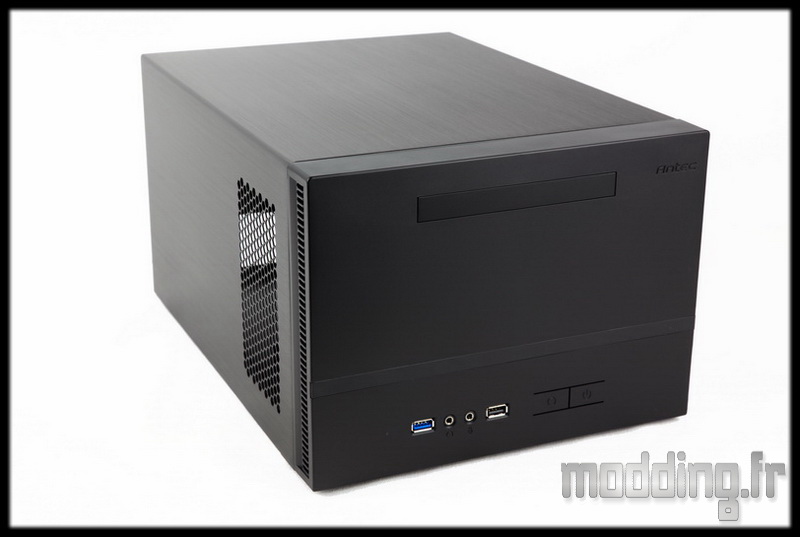

l’ISK 600 mesure 260 mm de large pour 369 mm de profondeur sur une hauteur de 195 mm.
Le châssis est en acier de 0.8 mm, le capot est en aluminium et la façade en plastique. Le tout accuse un poids plume de 2.95 kg sur la balance.

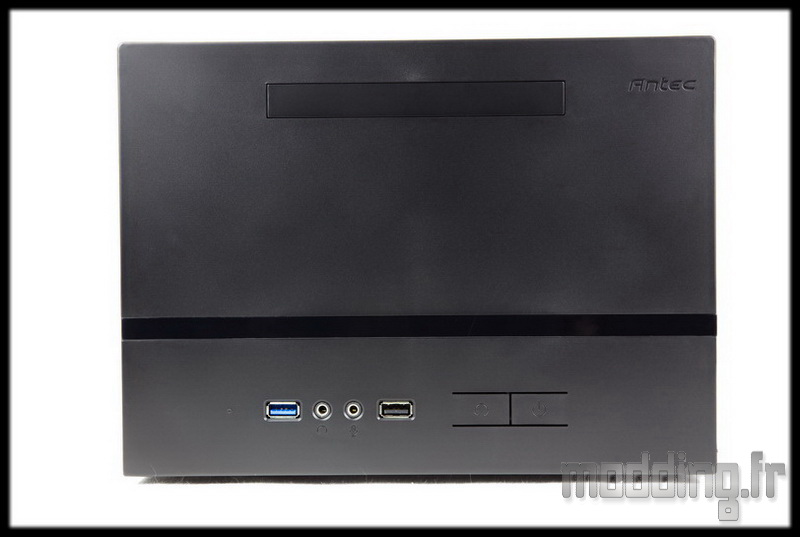

On commence le tour par la façade en plastique noir mat avec une étroite bande noire brillante sur le tiers inférieur.
Cette bande délimite la connectique du boitier siégeant sur la partie basse de la façade avec tout à gauche la Led d’activité.

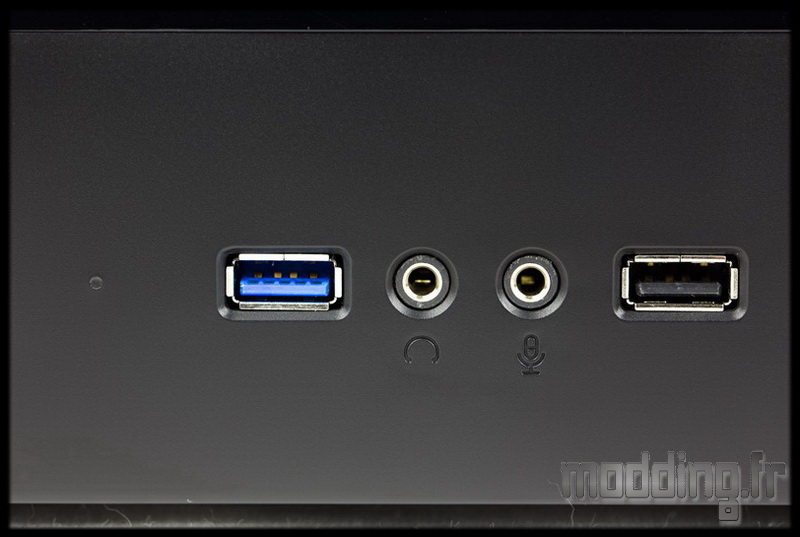

Suit le port USB 3.0, les prise audio et un port USB 2.0.

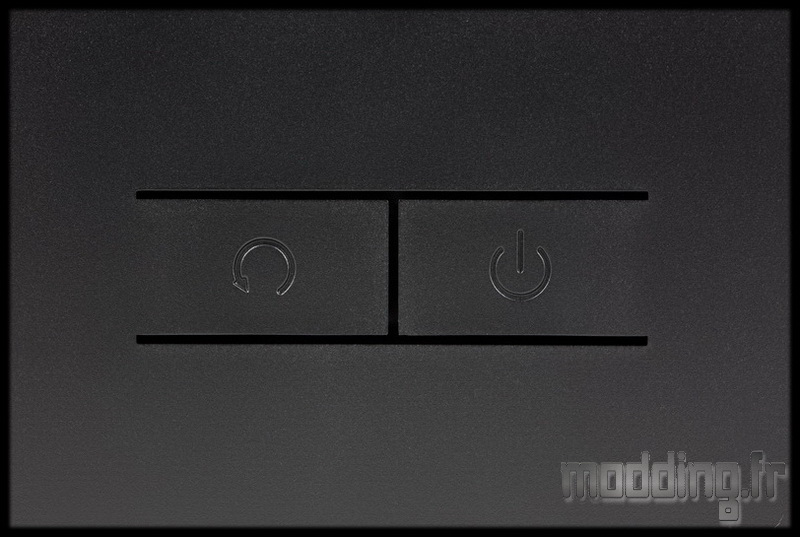

A droite du panneau avant, nous avons les boutons Power et Reset qui font partie intégrante de la façade.

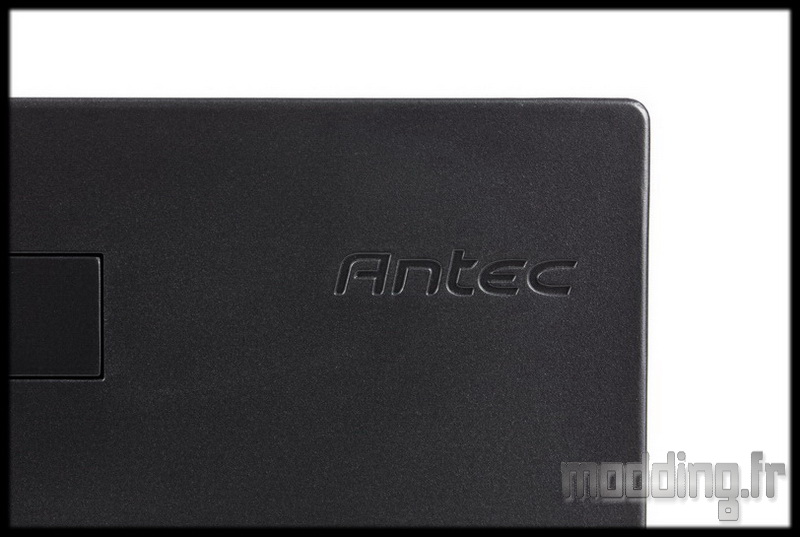

En haut et à droite de la façade, nous trouvons le logo de la marque gravé à même le plastique de la façade.

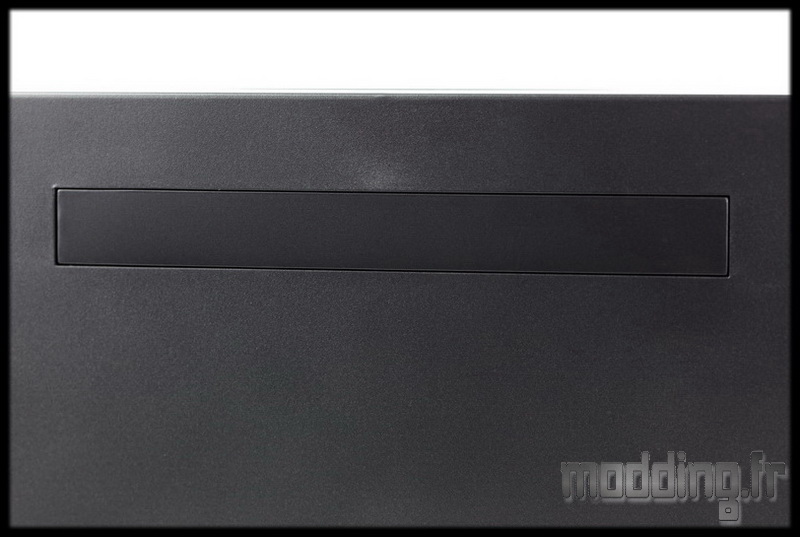

Centré sur la largeur de la façade, nous avons ce rectangle qui n’est autre que le cache de la baie 5.25″.
Sa faible hauteur traduit une version slim du lecteur optique.

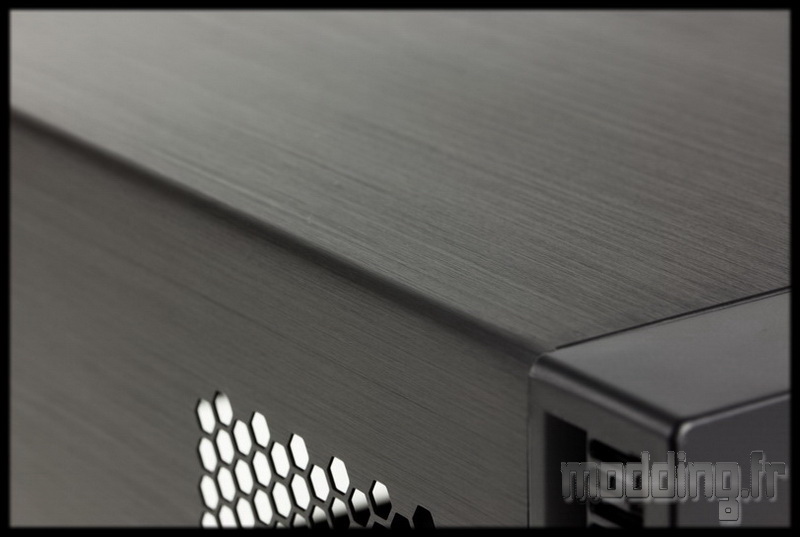

Le capot de l’ISK 600 est d’une seule pièce qui forme les parties latérales ainsi que le top du boitier.
Il est constitué d’aluminium de couleur noire avec une finition brossée.

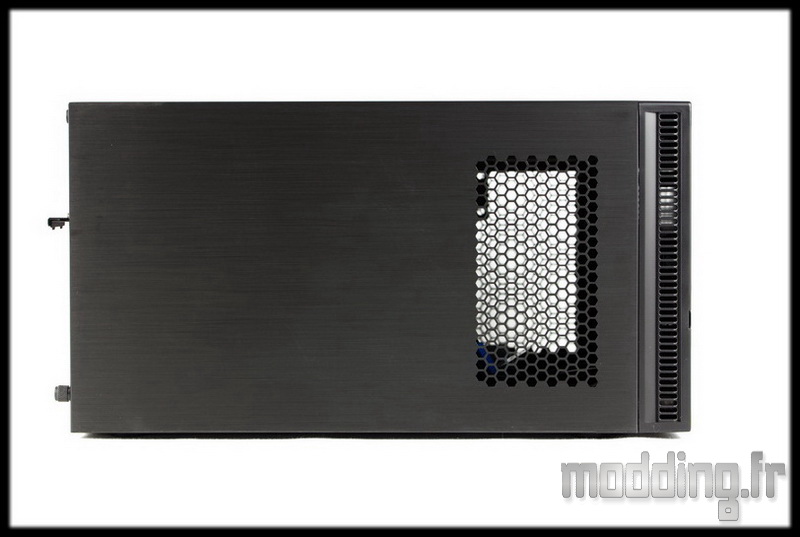

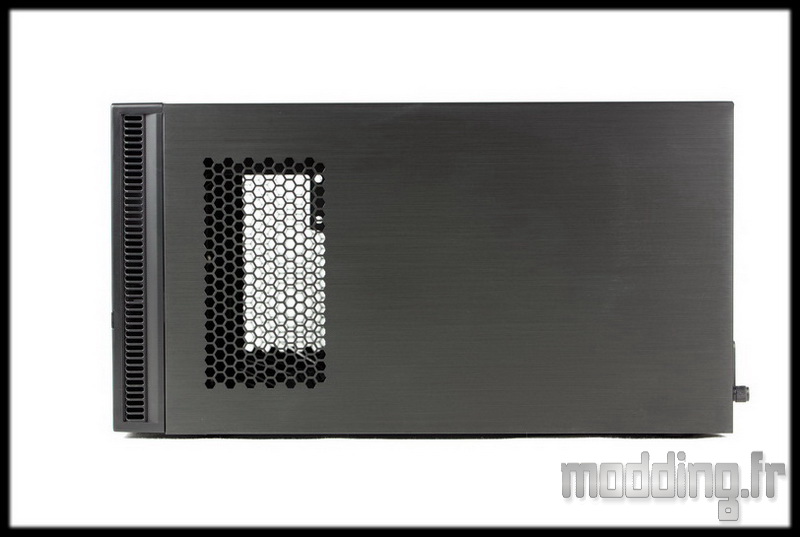

Les faces latérales sont identiques.
Coté carte graphique….
Coté alimentation…

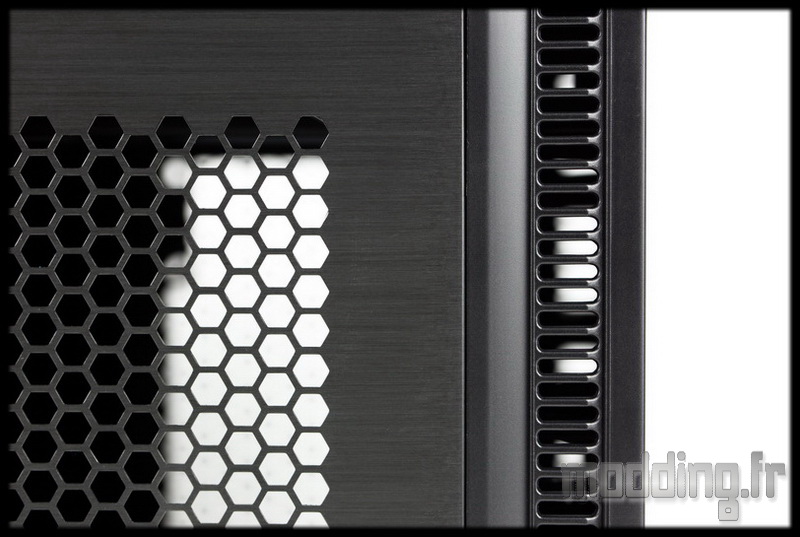

Nous avons dans la partie avant de ces faces latérales une grille en forme de nid d’abeille.
Nous remarquons aussi que sur les rebords de la façade, des petites ouvertures sont disposées sur toute la hauteur du boitier.
Les grilles participent à l’entrée d’air coté carte graphique, sortie d’air coté alimentation.
Ces petites ouvertures sont destinées au flux d’air permettant d’aérer le bloc d’alimentation.

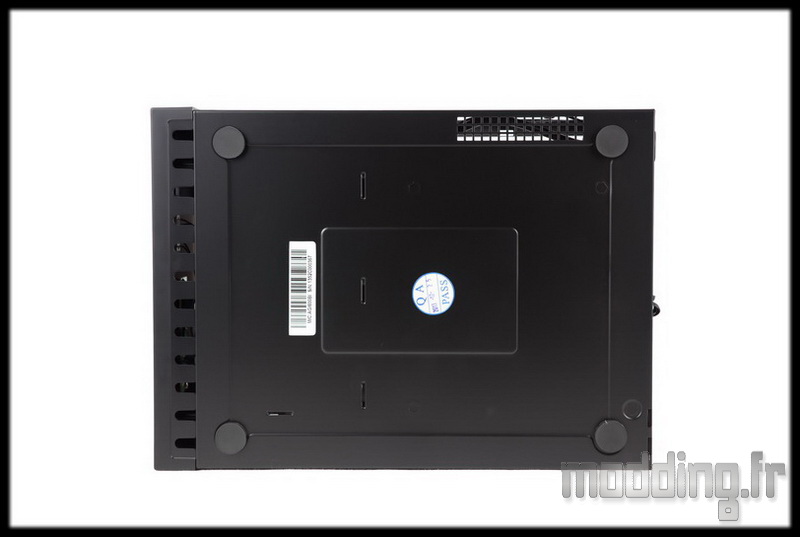

Le dessous du boitier où nous avons une petite grille latérale.
Nous constatons que le bas de la façade est aussi munie de petites ouvertures.

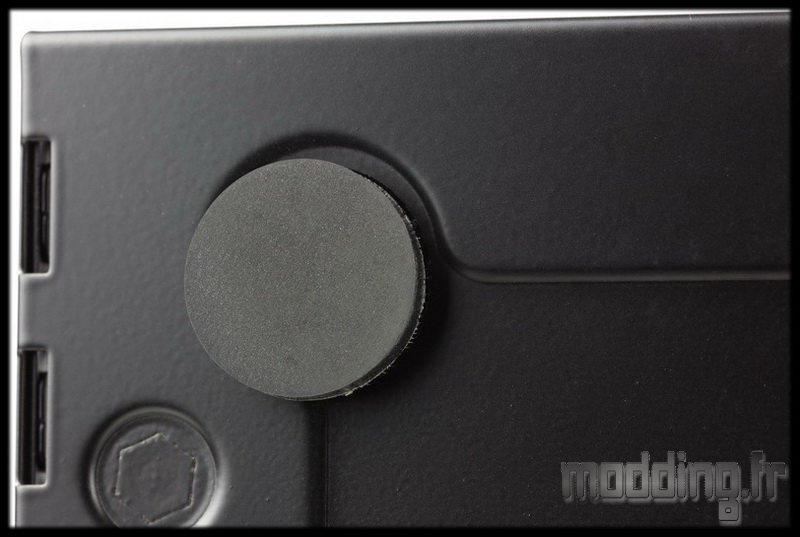

4 Patins en caoutchouc permettent de surélever, de quelques millimètres, le boitier ainsi que de limiter la transmission de vibration au sol (ou sur le bureau).

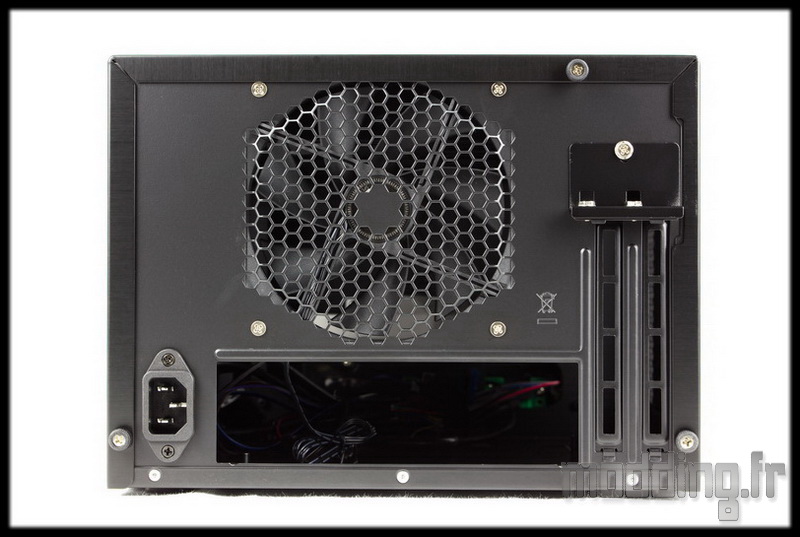

A l’arrière nous avons un emplacement pour ventilateur en 120 mm, de forme hexagonale avec une structure en nid d’abeille. le centre de la grille est plein et permet de dissimuler l’étiquette du ventilateur.
Nous trouvons deux équerres PCI ajourées et l’emplacement de l’I/O Shield en position horizontale.

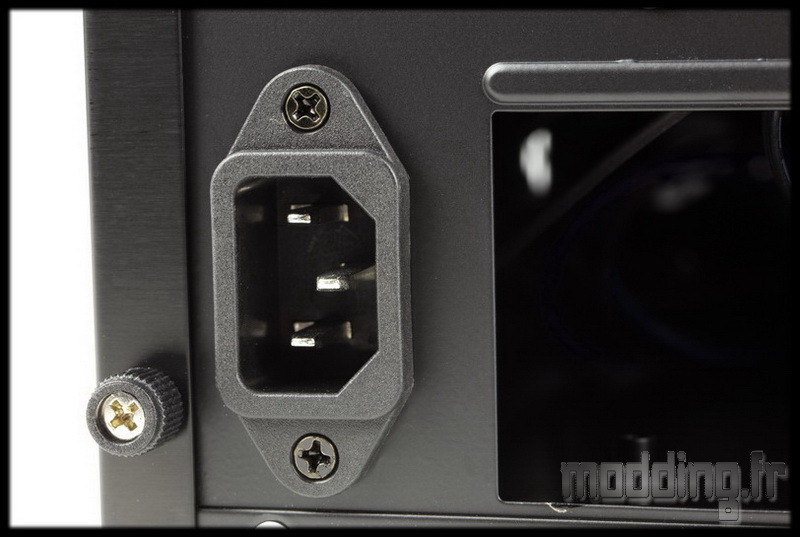

A coté de ce dernier, nous avons la prise pour secteur. Sa présence indique un déport de la prise du bloc d’alimentation qui passe à l’avant du boitier.

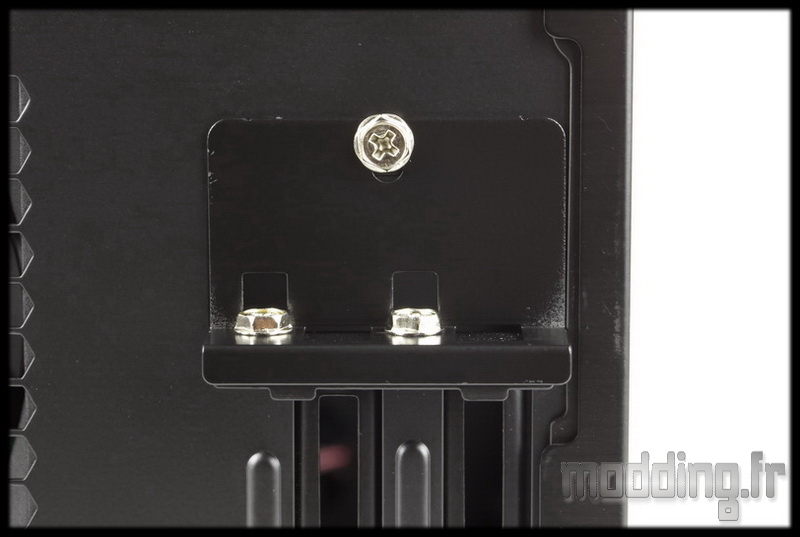

Les équerres PCI sont maintenues à l’extérieur du châssis par le biais de cet élément.

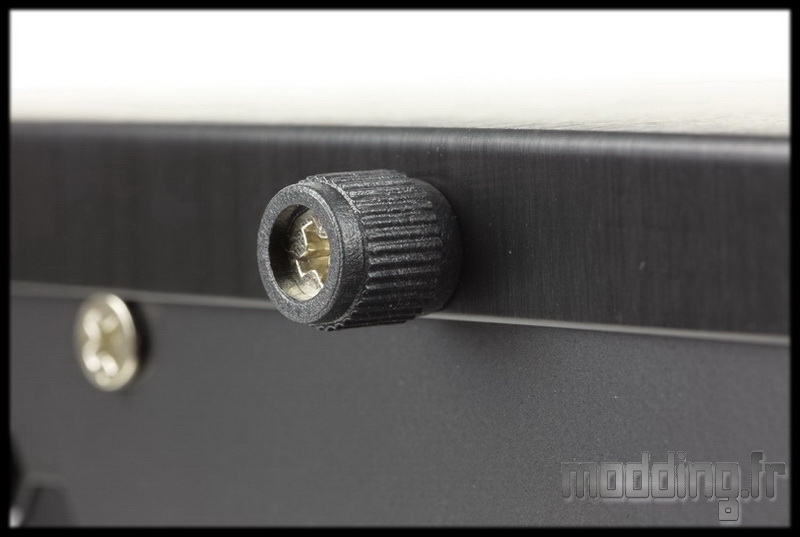

3 vis à mains permettent de fixer le capot de l’ISK 600 au châssis.
