Tests :

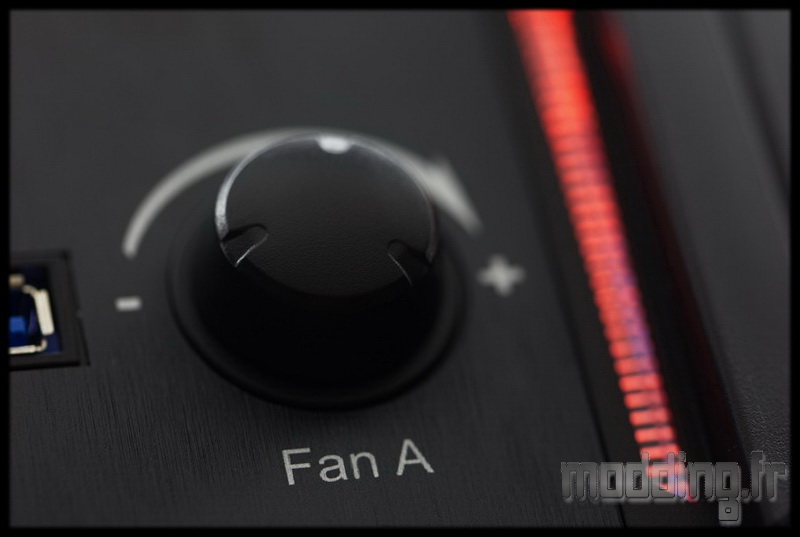

Avant de passer aux tests, deux mots sur les rheobus. Chacun d’eux est doté de trois prises 3-pins et permet d’accueillir des ventilateurs cumulant jusqu’à 15 W de puissance consommée.
La plage de la variation de tension est assez large, elle a été mesuré à l’aide d’un multimètre et s’étale de 5.8 V à 11.6 V.
On a vraiment de quoi se passer d’un rheobus tiers.
Config de test :
Niveau sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V– Ventilation Noctua NH-U9S 30% (NH-U9S 30% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Noctua NH-U9S 30% (NH-U9S 30% – Boitier 12 V)
- Ventilation boitier 5 V– Ventilation Noctua NH-U9S 100% (NH-U9S 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Noctua NH-U9S 100% (NH-U9S 100% – Boitier 12 V)
Les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le NH-U9S est géré par le logiciel Speed Fan.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles se préparent à fêter Noel chez elles….).
Pour avoir une idée « référence » du niveau sonore, nous avons soumis, au sonomètre, la config hors du boitier avec toujours un relevé à 25 cm sur le coté et au dessus de la carte mère.
Avec les ventilateurs à 5 V, le boitier est très silencieux! le volume sonore engendré par le ventirad tournant à 100% est légèrement amoindri mais nous avons un effet de caisse de résonance…

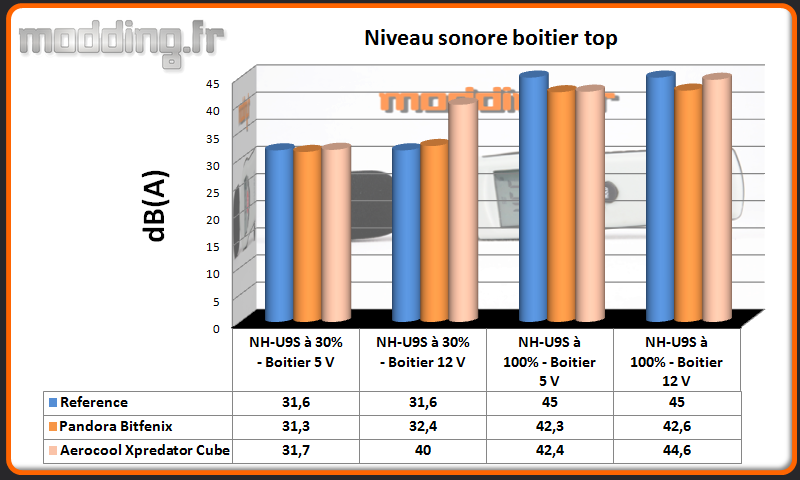

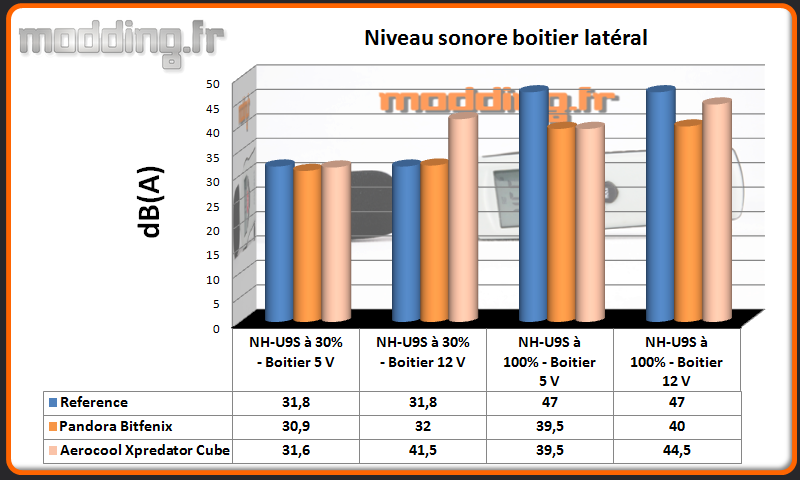

Quand les ventilateurs sont passées sous 12 V et c’est surtout le 140 mm qui va se faire entendre comme le démontrent les graphs suivants.

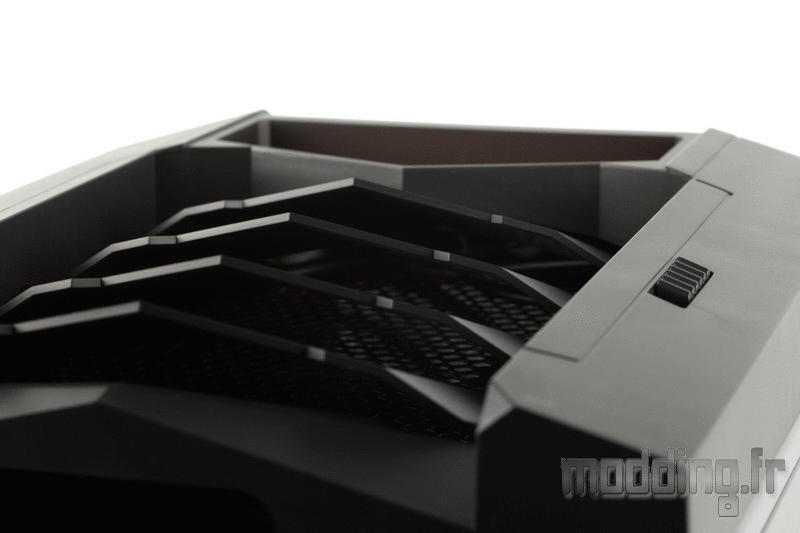

Paradoxalement, la position des volets sur le top du boitier entraîne une hausse ou une baisse du niveau sonore…
En effet, nous avons tester la position des volets et leur incidence sur le niveau sonore avec les ventilateurs du boitier à 12 V. Lorsque le ventirad tourne à 100%, la position fermée des volets atténue le niveau sonore de 1 Db(A), mais étrangement, lorsque le ventirad tourne à 30%, nous avons une hausse du niveau sonore de 2 Db(A)…
Les ventilateurs du Xpredator Cube
Un test est effectué sur les ventilateurs du boitier :
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, contrôlées par un multimètre.

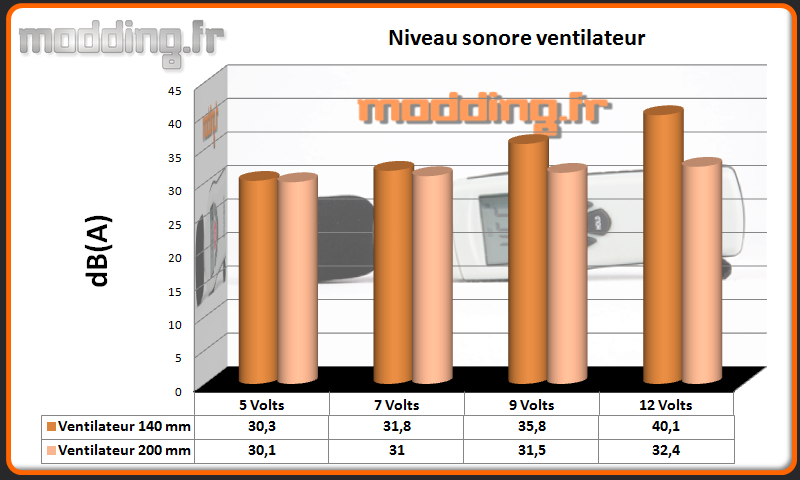

Niveau sonore

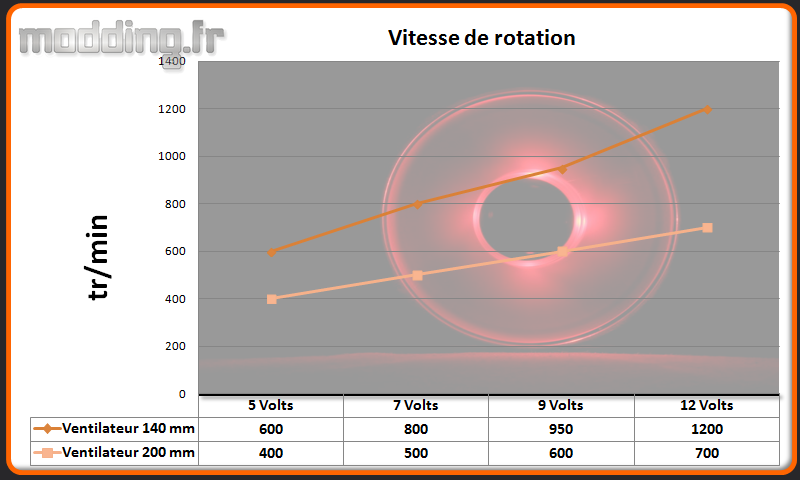

Vitesse de rotation
Le ventilateur en 200 mm est très silencieux, voire inaudible sous les 9 V. Ce n’est pas la cas du 140 mm qui, tournant plus vite, se fait entendre à partir de 9 V. Malgré tout, il reste inaudible en dessous de cette valeur.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au dessus de la carte graphique.
Le relevé des températures de la carte mère, du SSD, de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.26.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du NH-U9S est configuré par le logiciel Speed Fan.
- –> 45° = 30%
- 45°–> 56° = 30% –> 100%
- 56° et + = 100%
On effectue les relevés :
- au repos (idle)
- OCCT CPU
- OCCT CPU+ démo en boucle de 3D Mark Fire Strike.

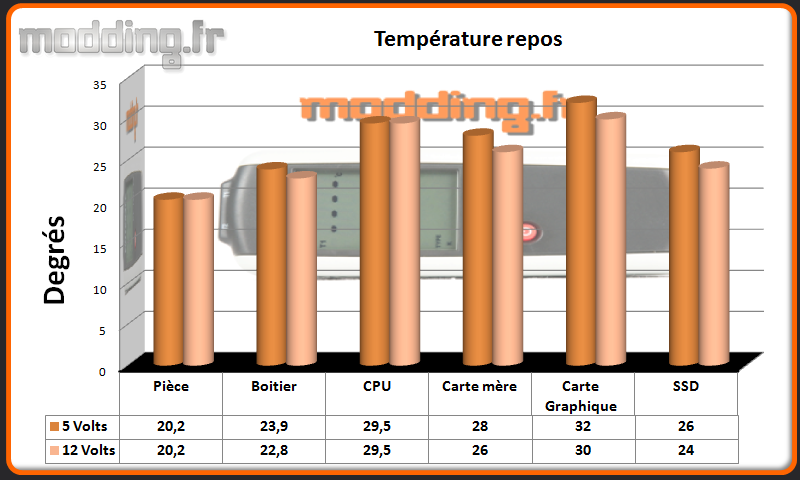

Repos

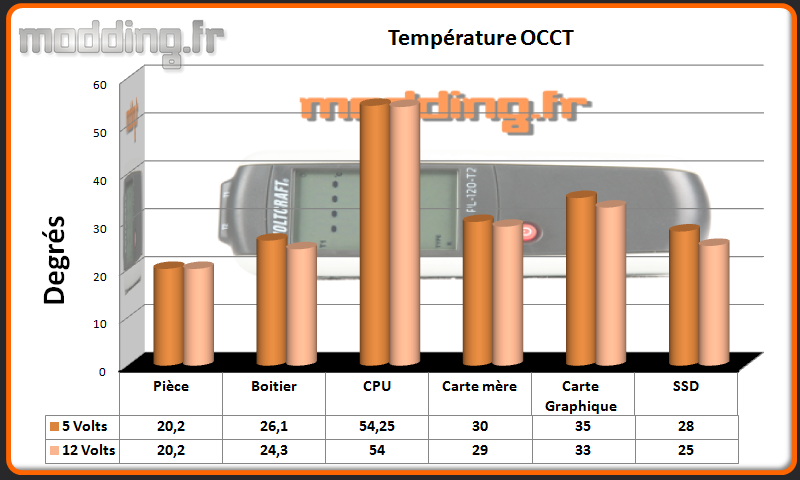

OCCT CPU

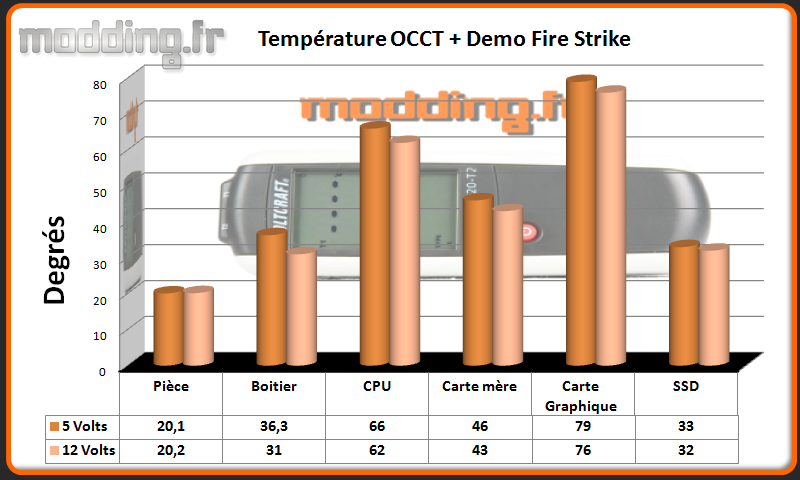

OCCT CPU + Fire Strike
Nous n’avons que peu d’impact sur les températures entre le passage de la ventilation du boitier de 5 V à 12 V, notamment sur le CPU. C’est seulement en poussant les tests avec l’association d’OCCT et Fire Strike que la différence commence à se faire sentir.
Sous OCCT, seul les composants autres que le CPU bénéficient légèrement de l’augmentation de vitesse des ventilateurs.
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence), et avec les boitiers précédemment testés avec la nouvelle config. Cela permet de connaitre leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.

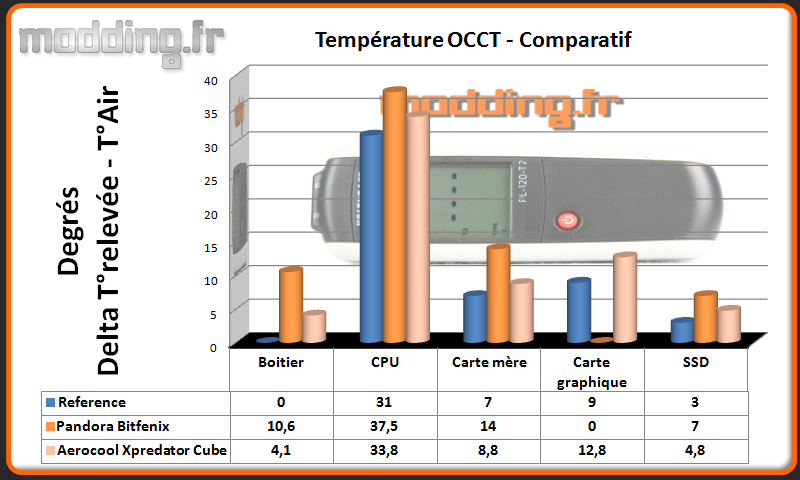

Comparatif OCCT CPU

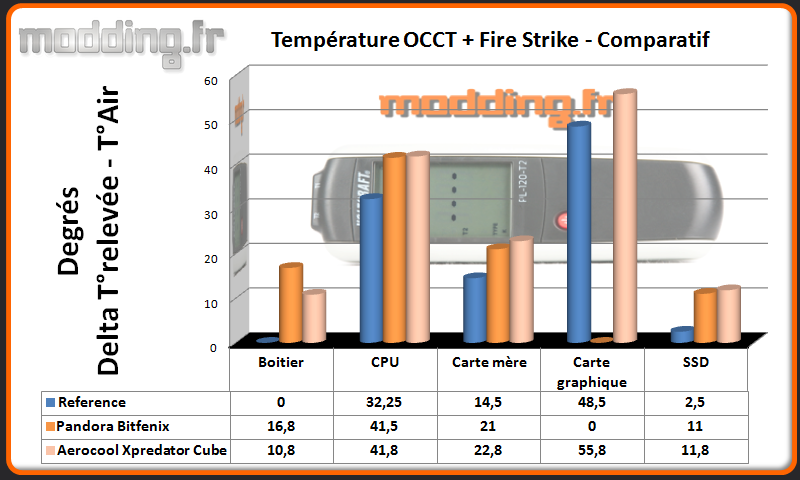

Comparatif OCCT CPU+Fire Strike
Le Xpredator Cube reste un boitier ouvert de part sa grille Mesh en façade et le top en nid d’abeille, de ce fait la chaleur au sein du boitier est relativement bien évacué.
Dans la disposition actuelle des ventilateurs, la config ne souffre pas excessivement au niveau des températures, cependant on peut grandement améliorer les choses avec la multitude de possibilités qu’offre le Xpredator en terme d’emplacement pour ventilateur.
