Montage :
On change un peu nos habitudes pour commencer par le montage de l’alimentation.
Le Xpredator Cube est doté d’une plaque dédiée pour faciliter la mise en place du bloc.
Nous fixons cette plaque au bloc par le biais des vis 6.32 fournies dans le bundle.
Nous glissons ensuite l’ensemble par l’arrière du chassis.

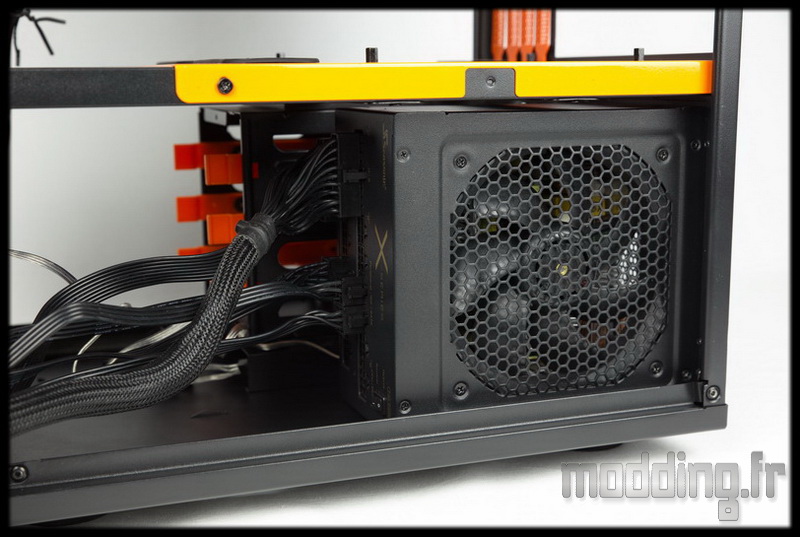

On aura pris soin de monter la plaque sur le bloc dans le bon sens afin que la ventilation de l’alimentation se trouve face à la porte latérale du boitier (doté de sa grille filtrée).

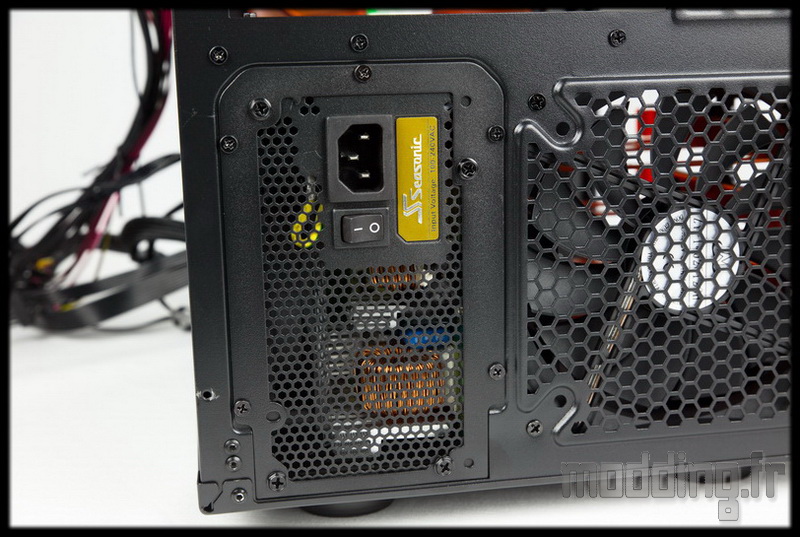

On fixe le tout au châssis avec 5 vis.
Le bloc vient reposer sur les deux bandes en caoutchoucs présentes sur le bas du châssis.
Pas de restriction en ce qui concerne la profondeur du bloc, il y a de la place!
Notre config de test comporte une carte mère Micro ATX, nous mettons en place les entretoises manquantes.

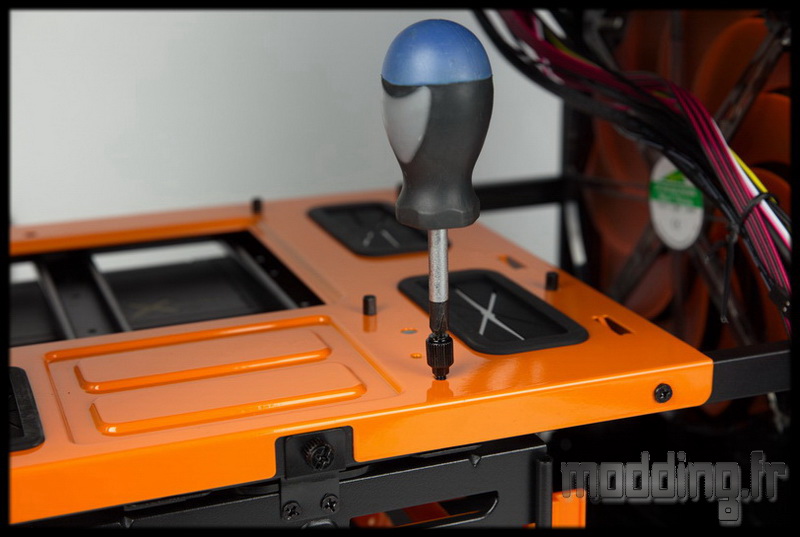

Nous utilisons l’outil présent dans le bundle pour assurer le vissage des entretoises, et comme nous avons la flemme de démonter le plateau, nous devons utiliser un petit tournevis…
On met en place la carte mère en utilisant le même petit tournevis…

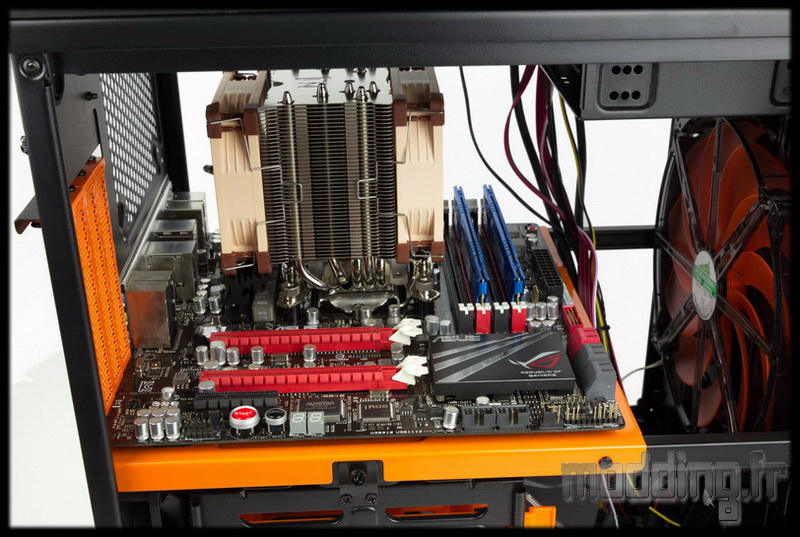

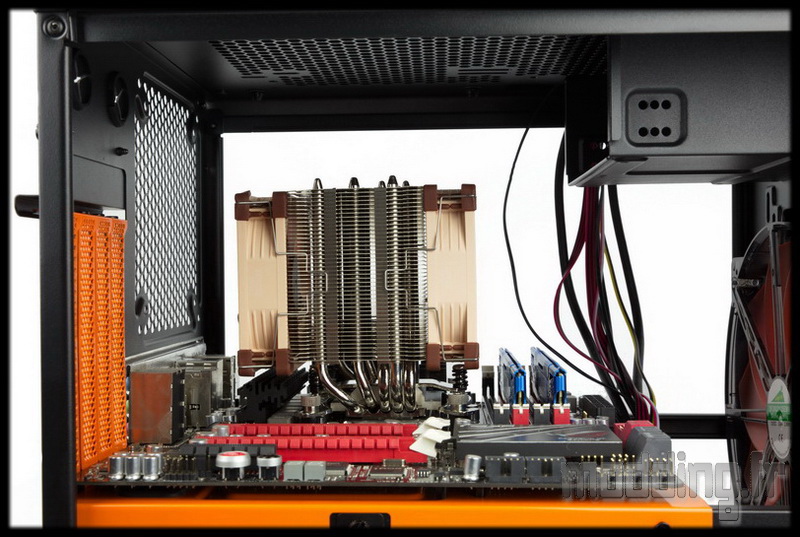

Du coté de la hauteur maximale du ventirad, nous disposons de 187 mm si on ne met pas de ventilateur sur le haut du boitier. Sinon nous tombons à 187-25 = 162 mm.
La carte mère Micro ATX obture les ouvertures du plateau plutôt dédiées au format mini ITX.

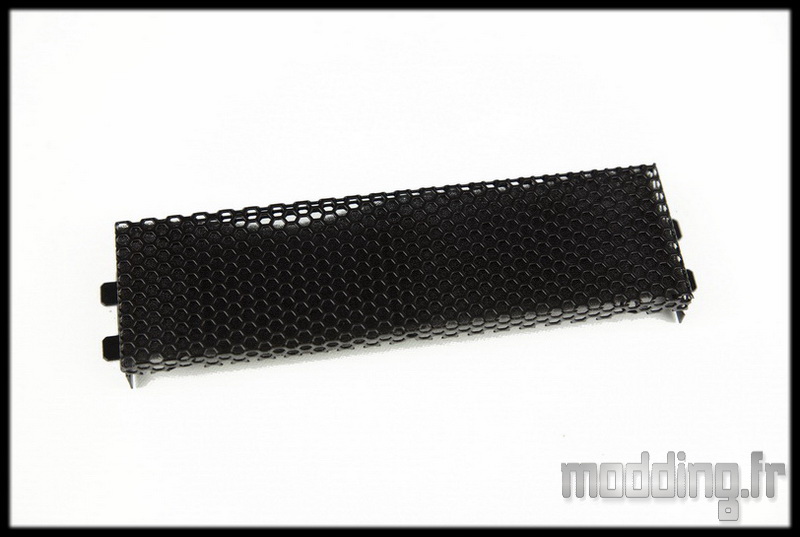

On retire le cache baie 5.25″… ce qui implique de retirer la façade pour y avoir accès.

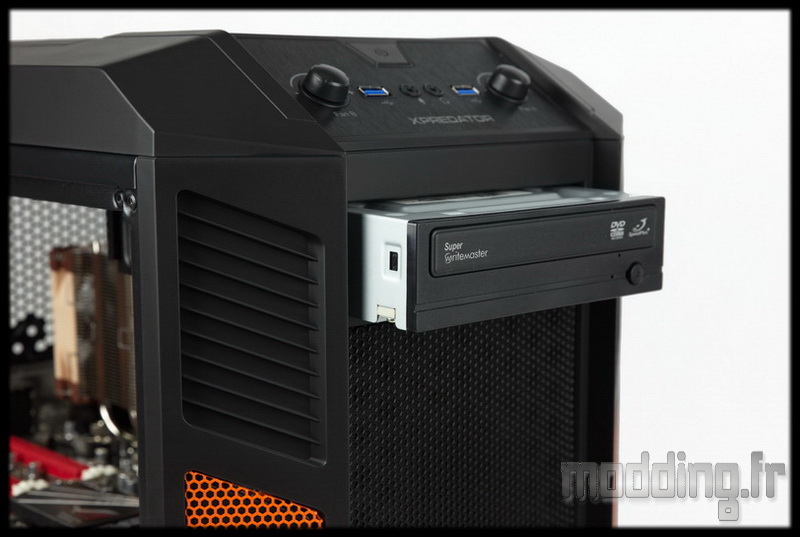

On glisse le lecteur optique dans son logement.
On fixe le lecteur avec l’aide de vis M3 présentes dans le bundle. Nous n’avons pas de système de fixation sans outil à ce niveau…

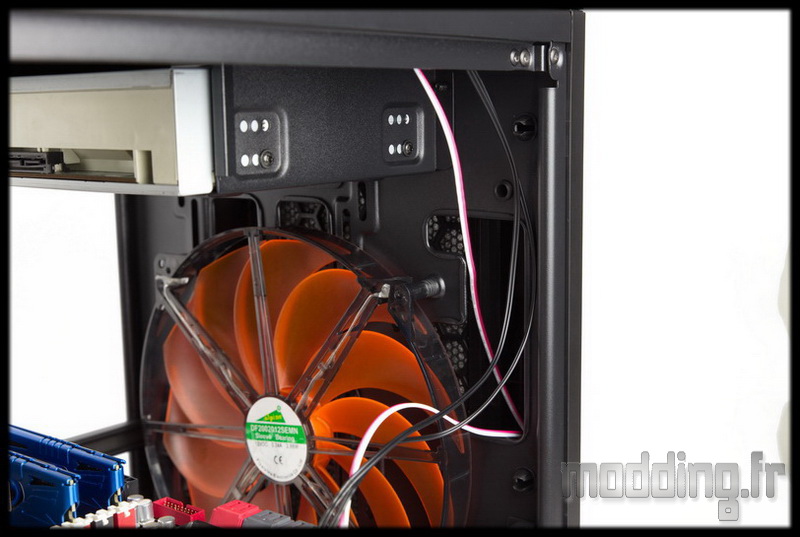

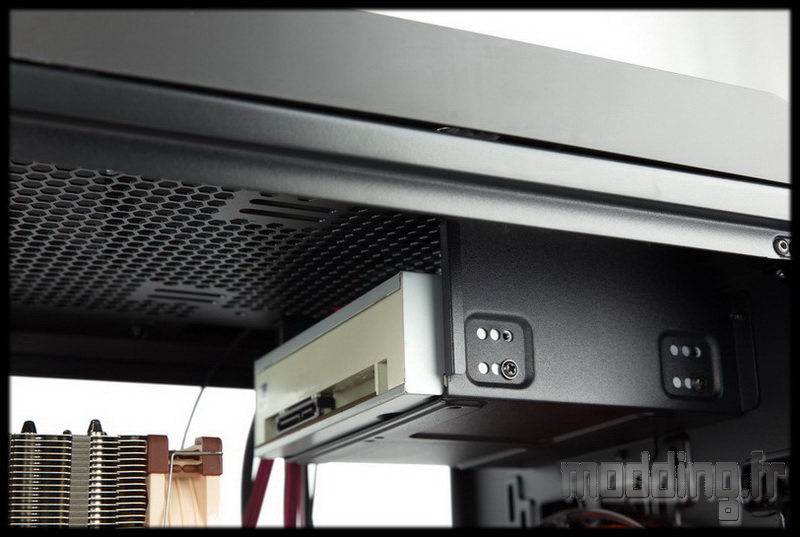

L’espace laissé entre le lecteur et le dessus du châssis ne permet pas la mise en place de ventilateur à ce niveau.

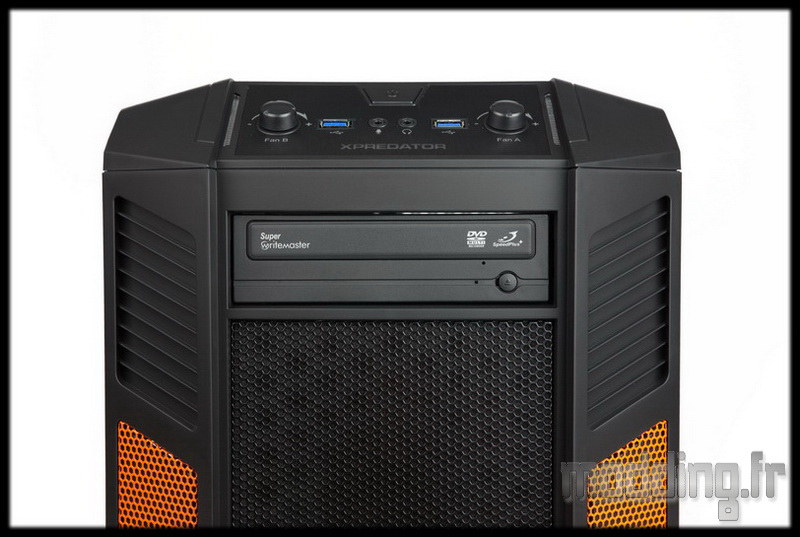

Vue de face, nous avons un petit jour au niveau du lecteur optique.
Au niveau des unités de stockage, nous avons la cage HDD qui permet d’accueillir 3 disques durs 3.5″.
Le système de fixation est sans outil avec des ergots montés sur silentbloc.

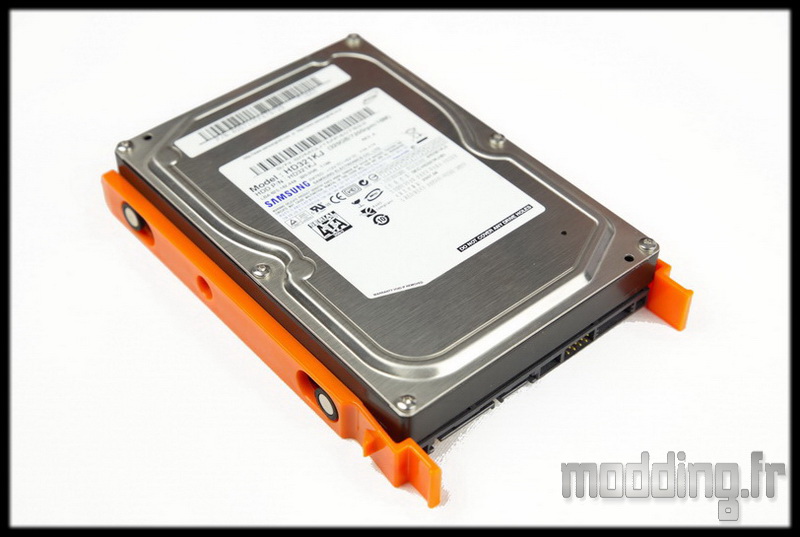

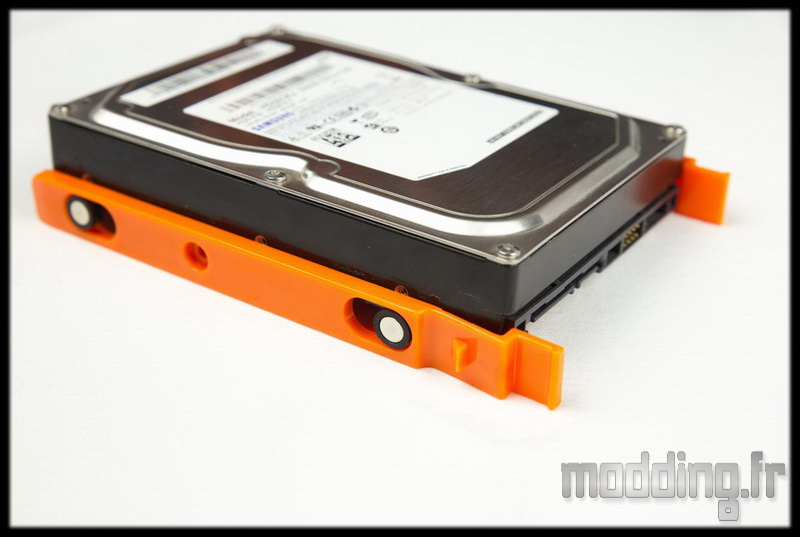

On insert le disque dur sur les ergots d’un coté du panier plastique.
On exerce une pression sur le panier pour finir d’insérer completement le disque dur sur les ergots controlatéraux.

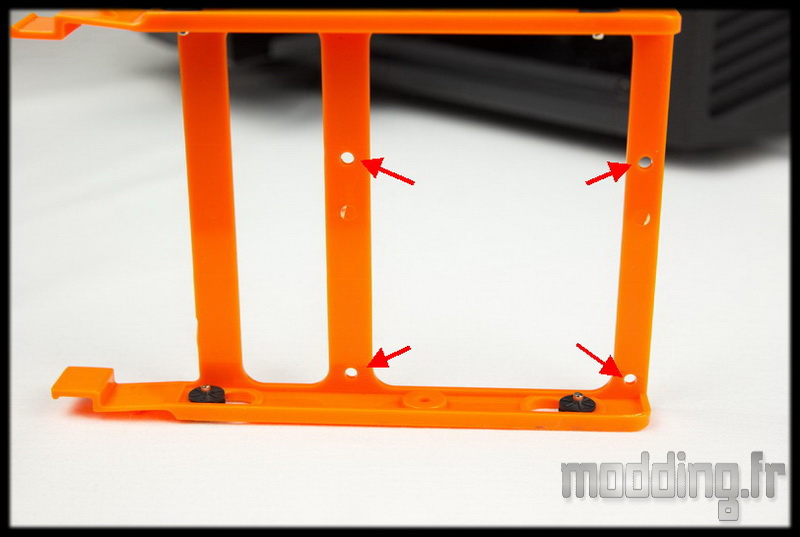

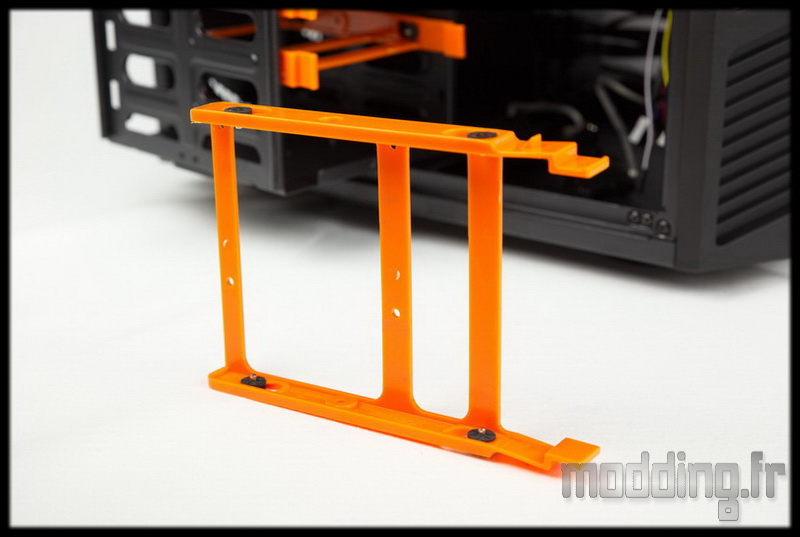

Les paniers sont dotés de 4 trous pour la mise en place d’unités de stockage 2.5″.

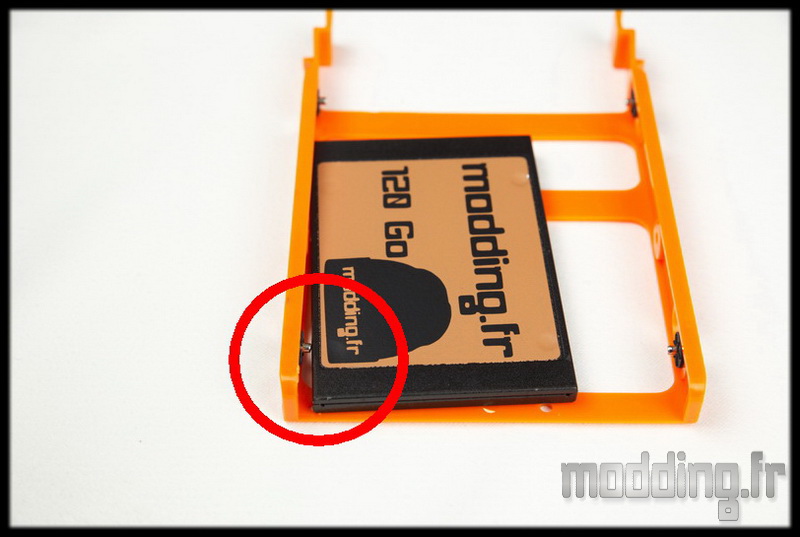

Bizarrement, les trous ne sont pas centrés par rapport à la largeur du panier… Cela implique de retirer un des silentblocs pour la mise en place de l’unité de stockage 2.5″.

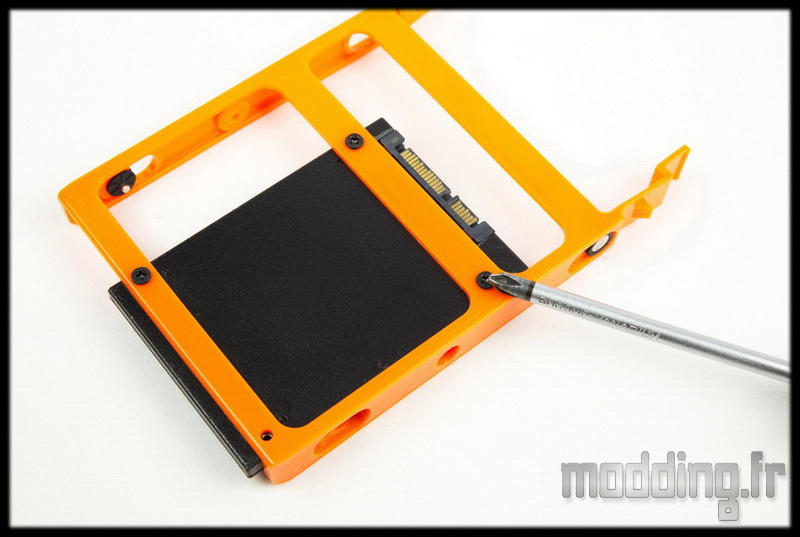

On met en place les vis par le dessous du panier.

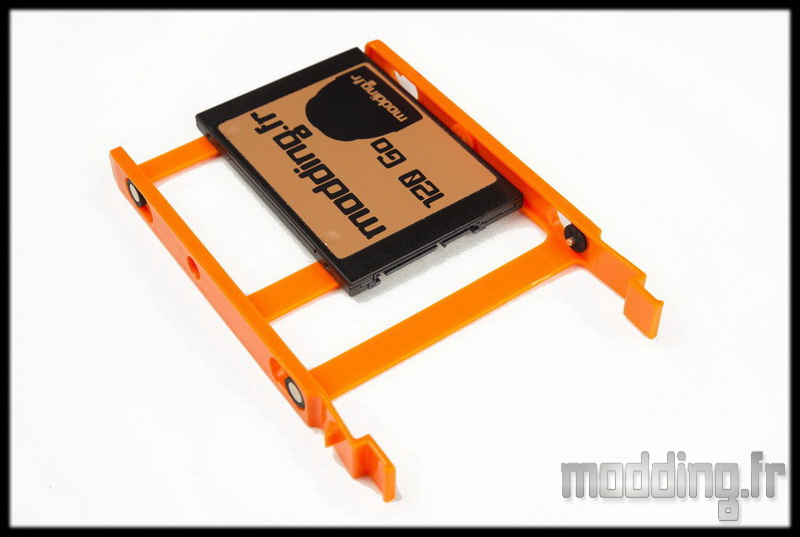

Le SSD se retrouve au fond du panier…

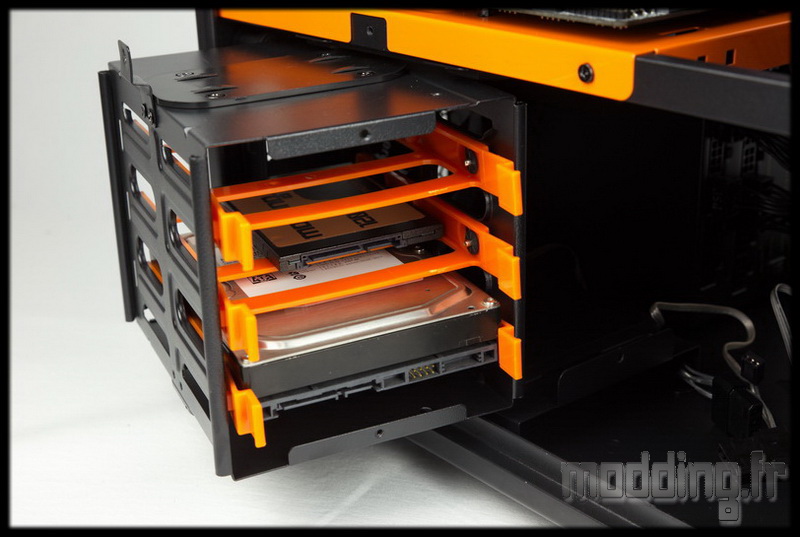

On remet le tout dans la cage…
Aerocool préconise de monter les unités de stockage dans l’autre sens, avec la connectique vers l’arrière du boitier.
Mais la présence du ventilateur à ce niveau implique de bien tirer sur les câbles pour qu’ils ne viennent pas flirter avec les pales dudit ventilateur.
Nous avons opté pour le montage “à l’envers” pour simplifier la mise en place des câbles, d’autant plus que ce n’est pas la place qui manque. Même si, du coup, le SSD se retrouve au fond de la cage…

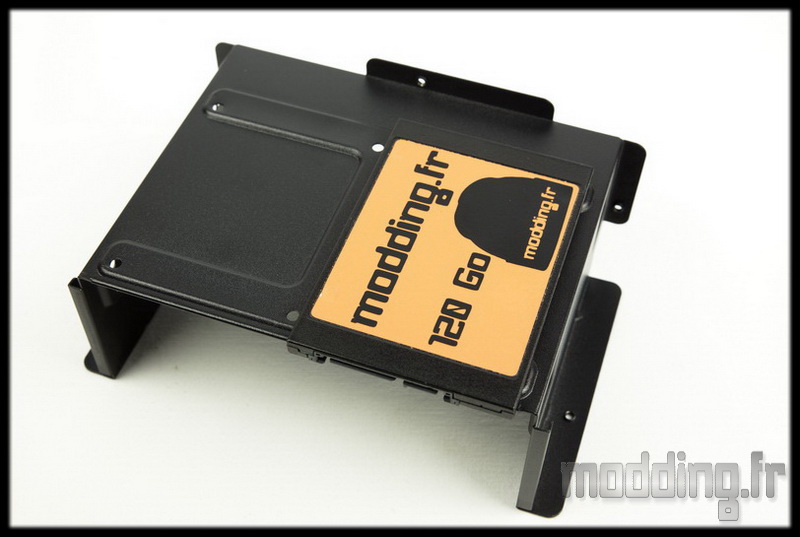

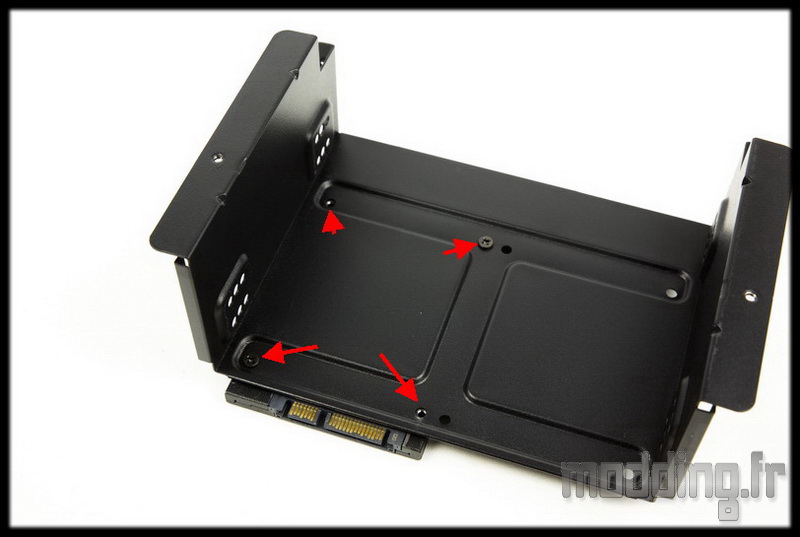

En ce qui concerne le SSD, nous avons un autre emplacement qui se trouve sous la cage 5.25″. Cette dernière permet d’accueillir deux SSD.
Un secteur plutôt dédié aux SSD qu’à des disques durs 2.5″, de part l’absence de silentblocs pour amortir les vibrations de ces derniers.
Le SSD est en place avec la connectique vers l’arrière du boitier.
Les câbles issus du panneau avant viennent du haut du boitier, des points d’ancrage sur l’avant du châssis auraient permis un bon rangement de câbles à ce niveau.

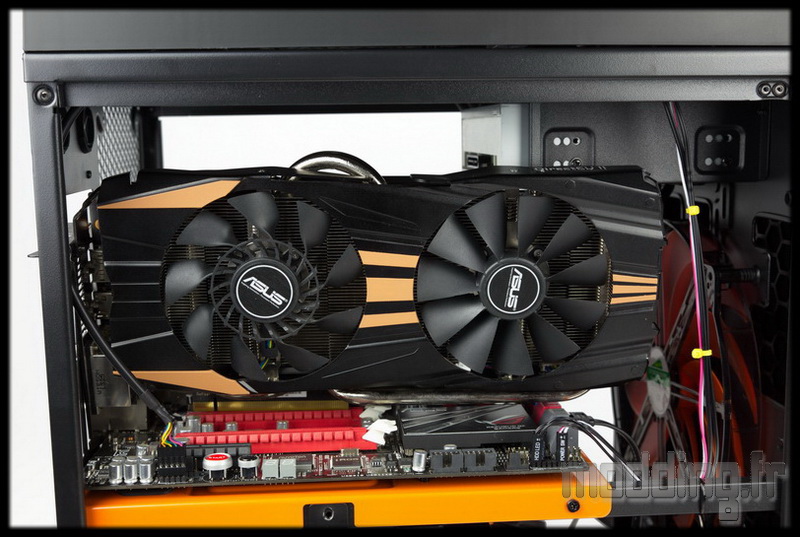

La mise en place de notre carte graphique, une Asus R9 280X DCU2, présente quelques soucis d’intégration…

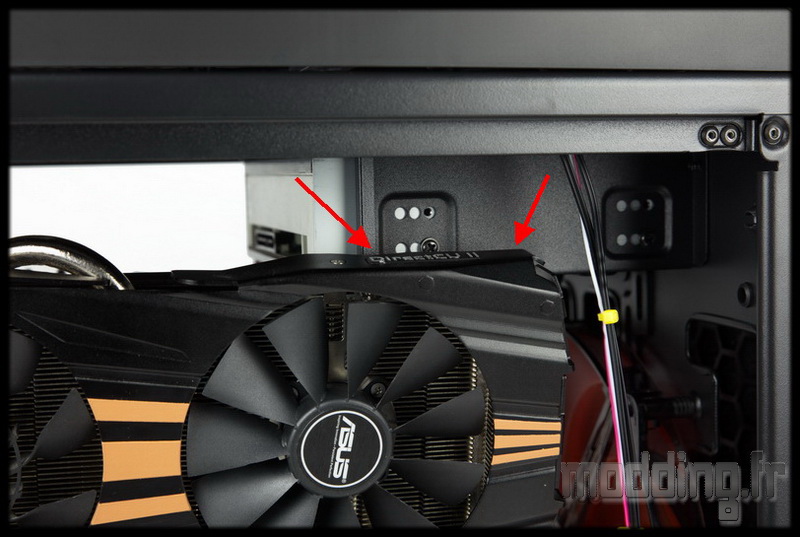

Les 128 mm de large de la R9 280X MSI Gaming dans le Strike X Cube rentrait déjà limite… les 144 mm de large de la carte Asus coince carrément au niveau de la cage 5.25″.
On pourrait utiliser le 2eme port PCIe de la carte mère pour mettre en place notre carte graphique mais, en plus d’avoir un port câblé en 8x, c’est surtout la proximité des ventilateurs sur la porte vitrée qui risque de brider le refroidissement de la carte.
Vu qu’on n’utilise quasiment plus de lecteur optique et que le Xpredator Cube est doté de deux rheobus… Out! la baie 5.25″!
Ce qui laisse alors un bon champ libre!

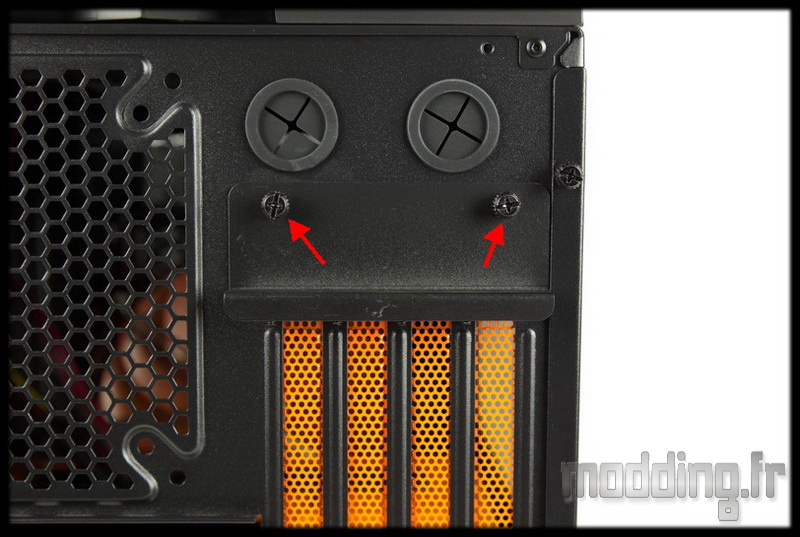

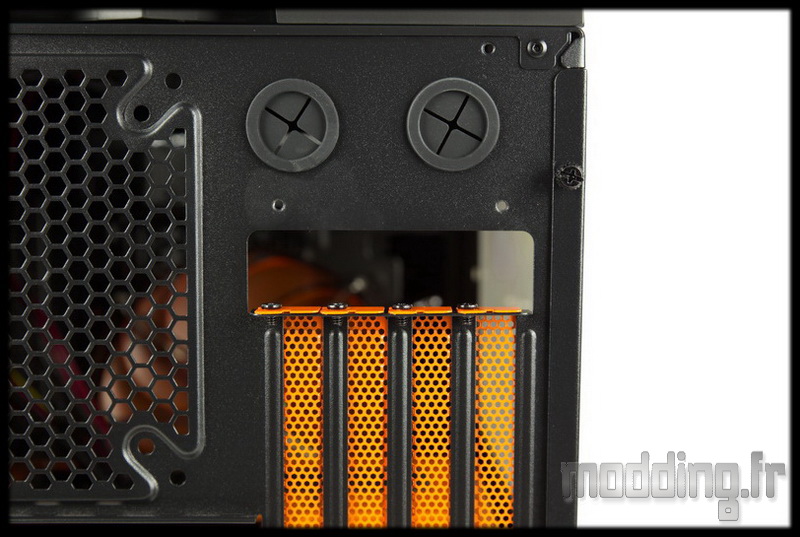

Pour installer la carte graphique, il faut retirer le cache des fixations des équerres maintenu par deux vis à main.
On retire ensuite les équerres maintenues par des vis classiques.

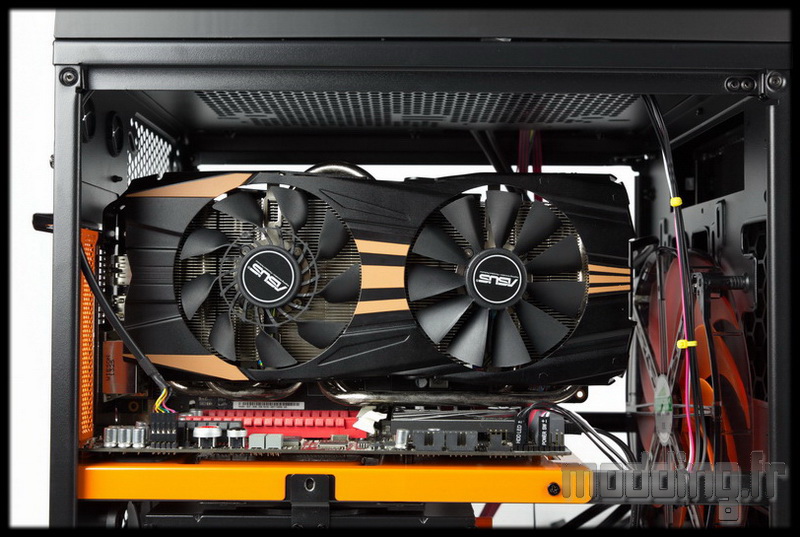

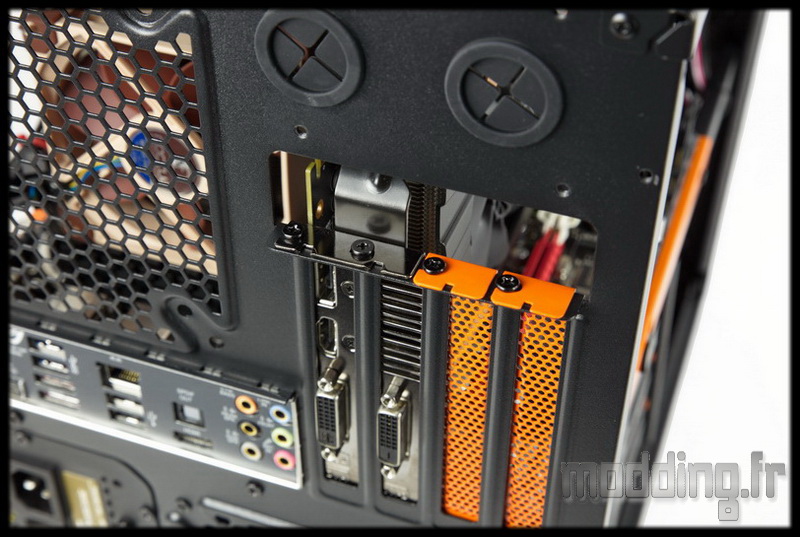

Et nous mettons en place la carte graphique, pour au final repositionner le cache.
Du coté de l’espace au niveau de la longueur, le boitier dispose de 320 mm voire 345 mm si on retire le ventilateur.

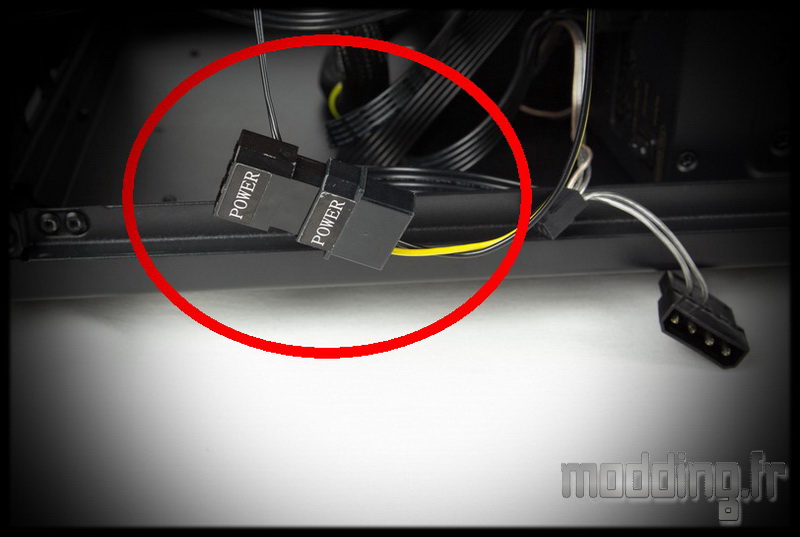

Issu du panneau avant, nous avons deux prises Molex dont une gigogne. Elles alimentent l’éclairage du Xpredator et les deux rheobus.
La prise Molex avec le fil jaune est issu des rheobus alors la prise Molex gigogne est issu de l’éclairage du nom du boitier.

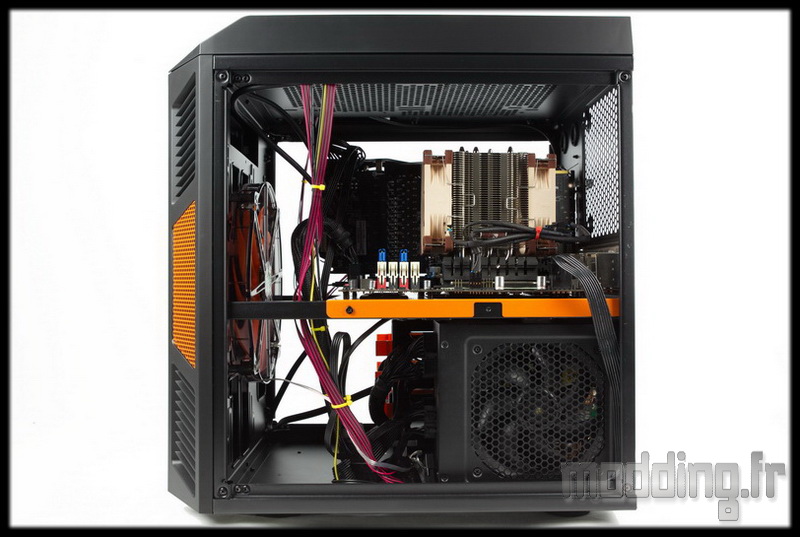

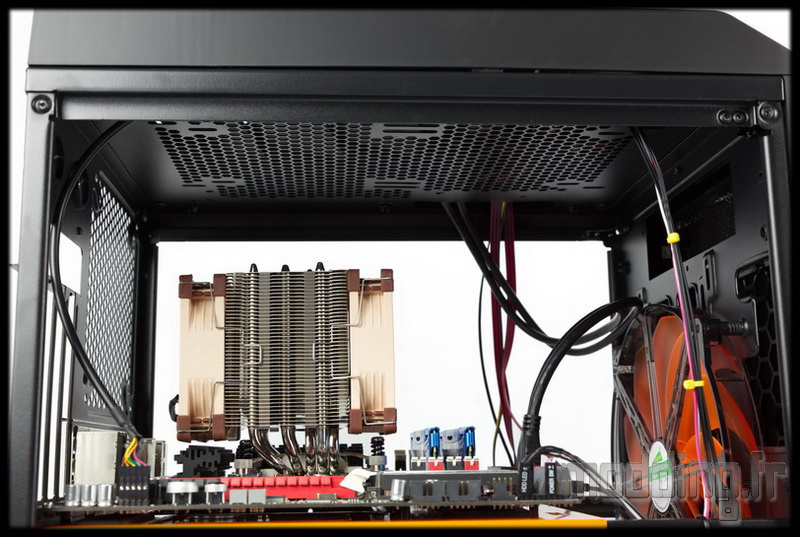

Dans la configuration actuelle, le rangement de câble ne pose pas de réel problème, il y a de la place. Juste avoir un bon nombre de colliers Serflex pour attacher les câbles entre eux. D’autres points d’ancrage ne seraient pas superflus…
On fait cheminer le câble CPU sur le bord du châssis pour éviter qu’il ne passe devant la ventilation de l’alimentation.
Nous avons de quoi positionner deux radiateurs 240 ou 280 dans le Xpredator Cube, un à l’avant et un au dessus. Voir avec les composants, notamment la carte graphique, pour leur épaisseur.

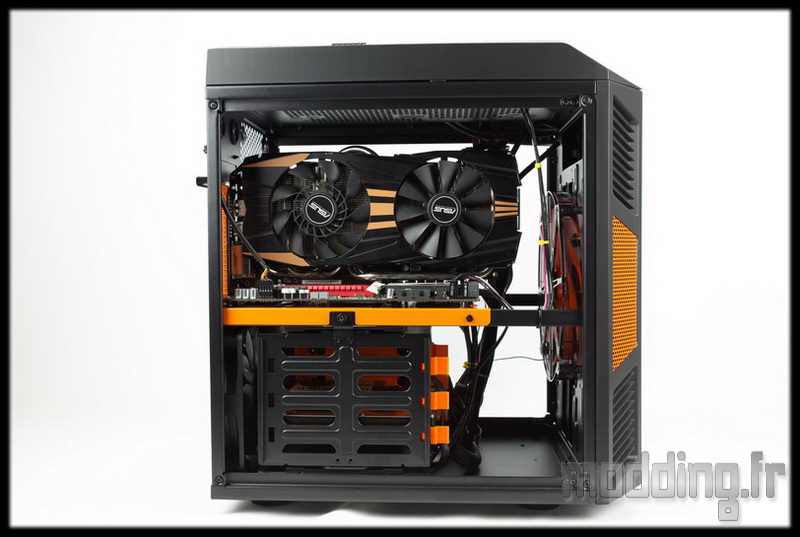

Le Xpredator Cube dispose ainsi d’un bon espace pour mettre en place une config gamer, du moment où l’on peut jouer sur la mise en place ou non de la baie 5.25″.
Les emplacements pour ventilateurs sont nombreux et donnent une multitude de possibilité tant sur l’aircooling que sur le watercooling.

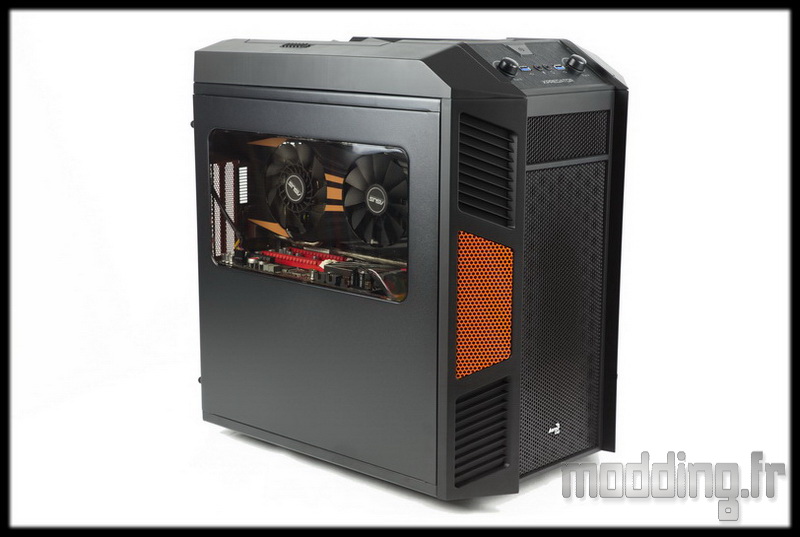

Une fois les portes en place, la vitre donne une belle vue sur la config ou du moins sur la carte graphique…
Il serait intéressant d’avoir le même type de vitre sur la porte controlatérale :).

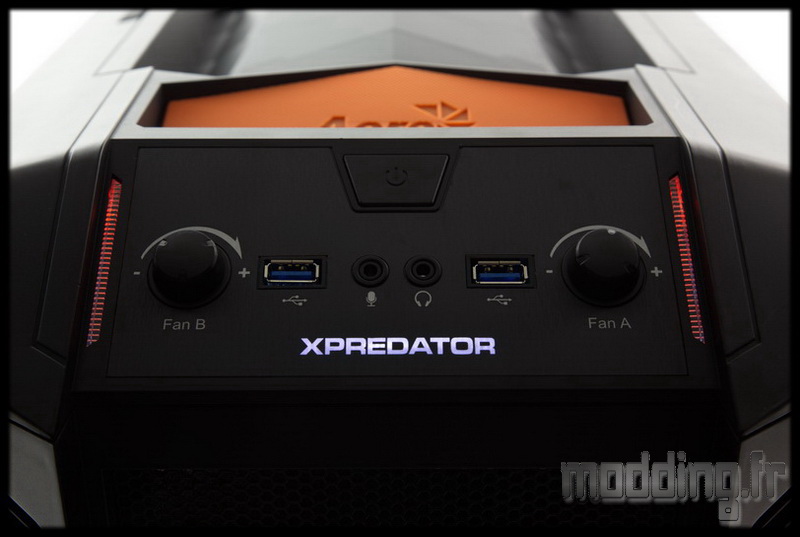

On branche le boitier et à l’allumage nous avons les lettres XPREDATOR qui se parent d’un rétroéclairage blanc alors que les barres laterales sont illuminées d’une couleur orange (Led Power) avec de temps en temps des flashs blancs traduisant l’activité disque.
