Démontage :
On démonte tout ce que l’on peut retirer…

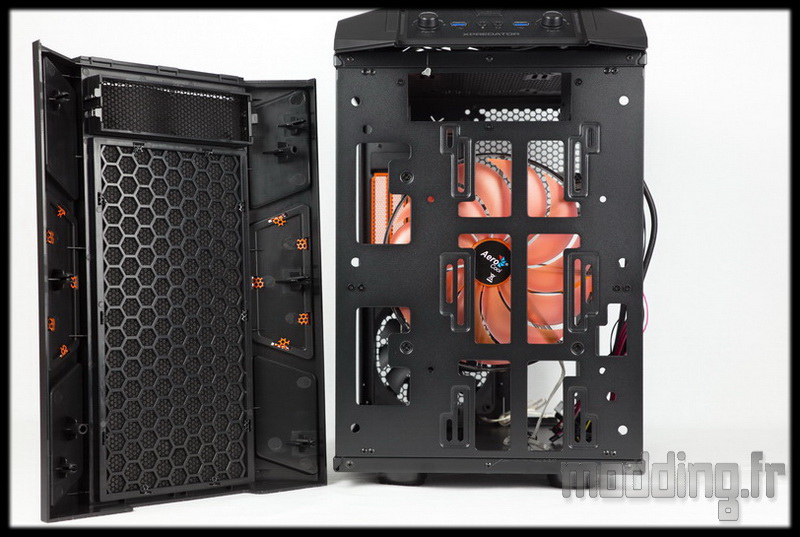

Nous commençons par la façade qui est clipsée au châssis par trois points d’ancrage sur chaque coté (clips sous forme de bâton plastique).
Une ouverture sur le bas du carénage permet de facilement retirer la façade en tirant ainsi vers soi.

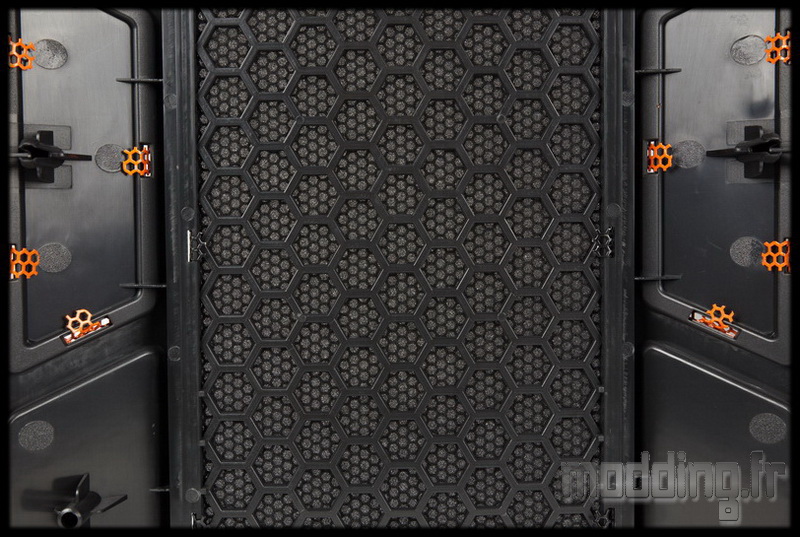

La grille Mesh de la façade repose sur une armature plastique en nid d’abeille incorporant une mousse filtrante.

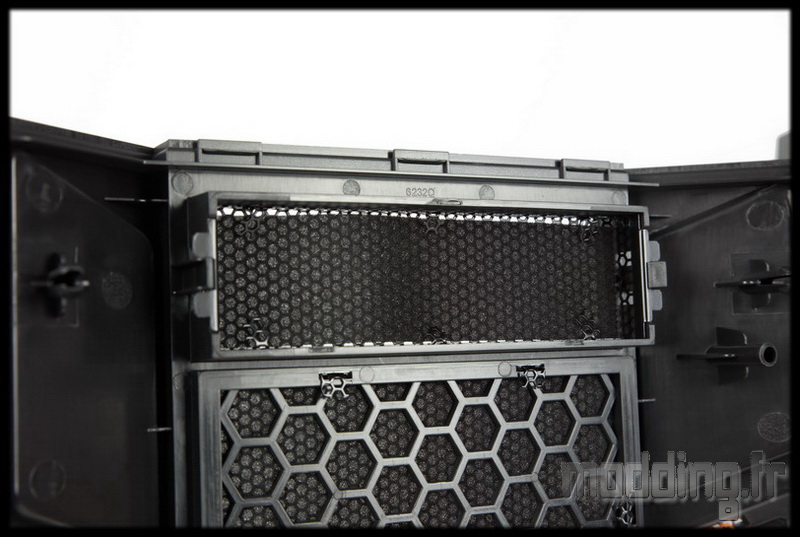

Le cache de la baie 5.25″ est aussi équipé d’un filtre.

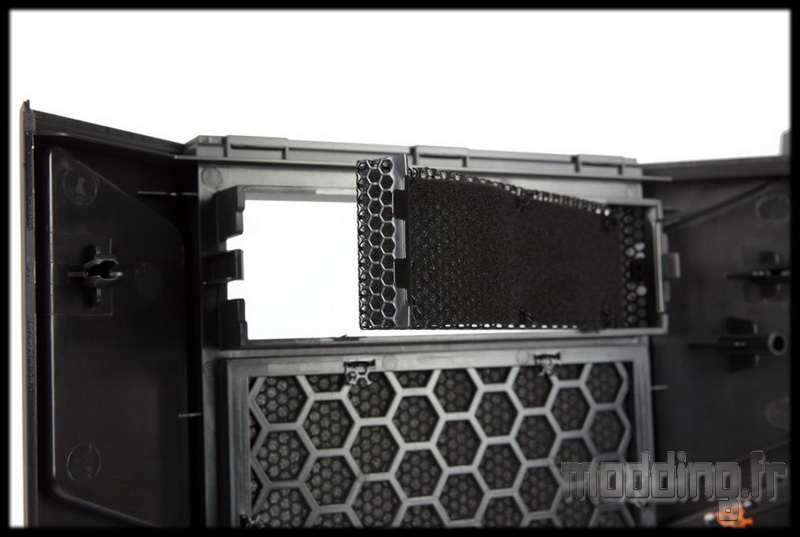

Un système de clips, sur chaque coté, permet de retirer le cache de la façade par l’intérieur pour la mise en place d’un lecteur optique.
Sur l’avant du châssis, nous notons la présence de plusieurs trous oblongues pour la fixation de différents type de ventilateur.
Nous avons donc la possibilité de fixer un ventilateur en 200 mm (présent), ou deux ventilateurs en 120 mm ou 140 mm.
Cette forme oblongue, nous permet alors de pouvoir ajuster le niveau du couple de ventilateurs, utile quand il est associé à un radiateur 240 ou 280.

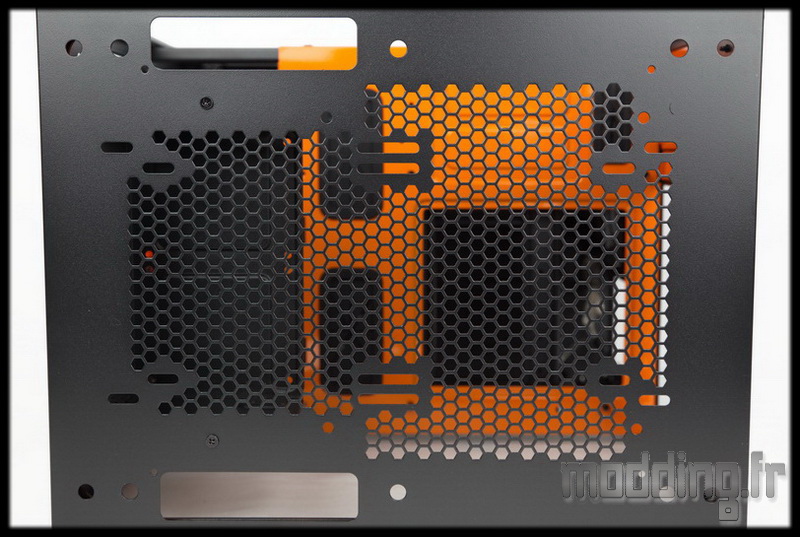

Le dessus du châssis comporte donc une grille en nid d’abeille qui peut accueillir un ventilateur en 200 mm, 140 mm ou 120 mm. On peut aussi mettre en place deux ventilateur en 120 mm ou 140 mm, à condition de retirer la baie 5.25″.
A l’instar de l’avant du châssis, la haut permet aussi la mise en place d’un radiateur 240 ou 280, avec toujours le même ajustement mais de moindre ampleur.
Le carénage du haut est fixé au châssis par l’intermédiaire de trois clips bâtons de chaque coté.
Une ouverture à l’arrière du carénage permet de facilement retirer la façade en tirant vers le haut.
Le top du boitier vient recouvrir la façade, donc au remontage il vaut mieux mettre en place la façade en premier.

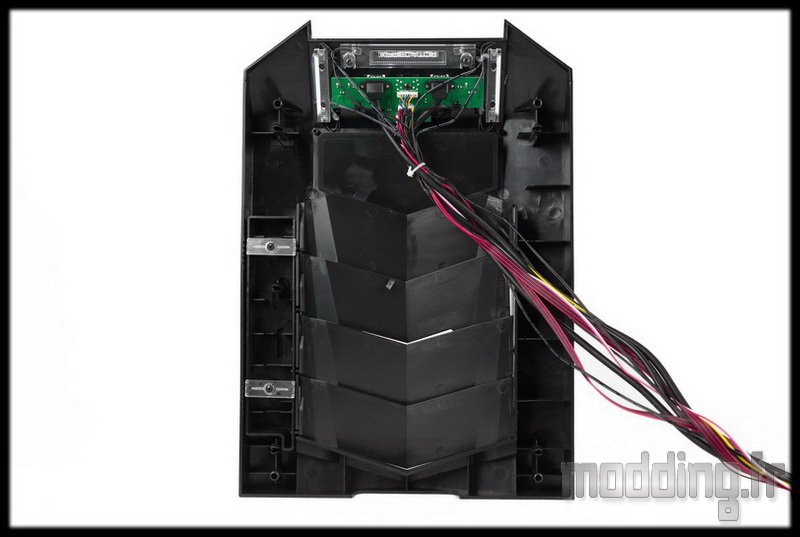

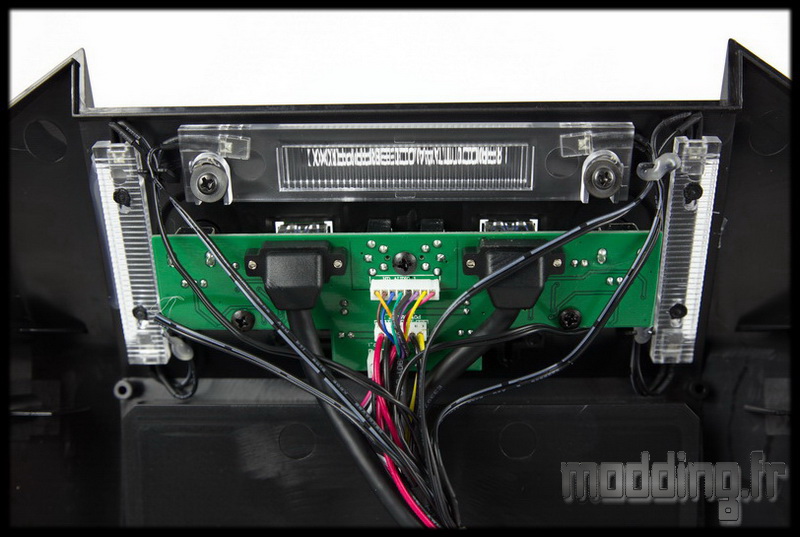

Le panneau avant avec le PCB des connectiques USB 3.0, audio et rheobus.
Nous constatons la présence de plaques acryliques qui intègrent des Leds pour le rétroéclairage.
Les Leds Power et activité disque se retrouvent au niveau des plaques latérales.

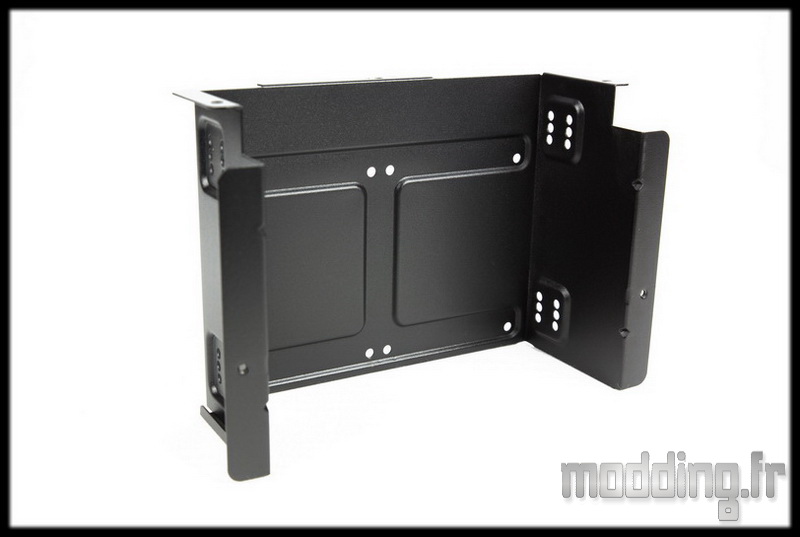

La baie 5.25″ est maintenue au châssis par l’intermédiaire de 5 vis.
On note la présence, sur le bas de la baie, de quelques trous qui permettent de fixer deux unités de stockage 2.5″.

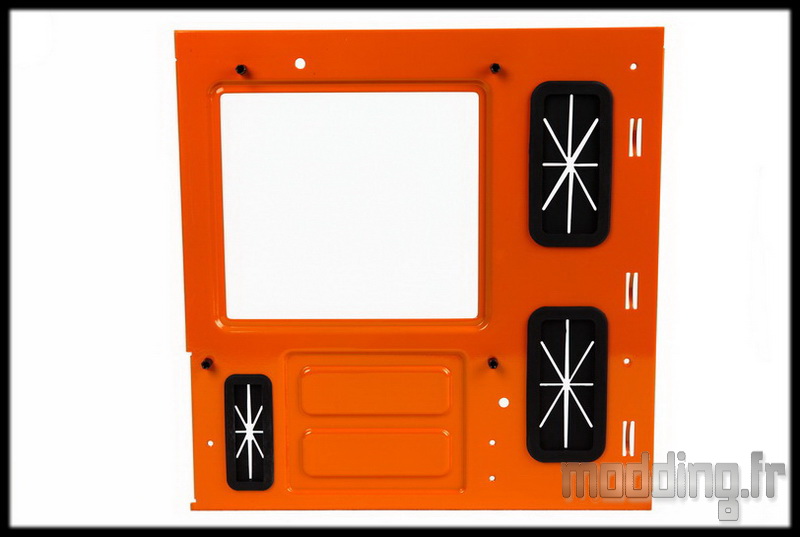

Le plateau de la carte mère se retire aussi, il est fixé sur les deux rails renforçant la structure du châssis par deux vis. Deux autres vis sont présentes à l’arrière du châssis.

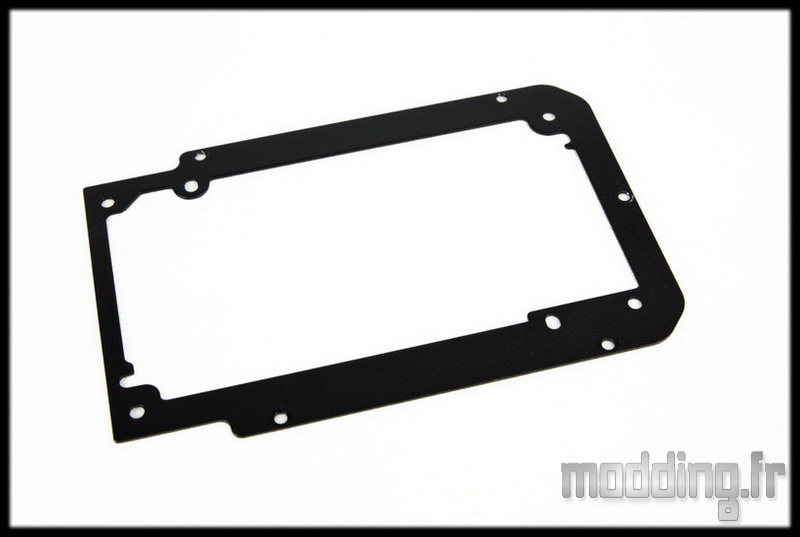

La plaque dédiée à la mise en place du bloc d’alimentation.

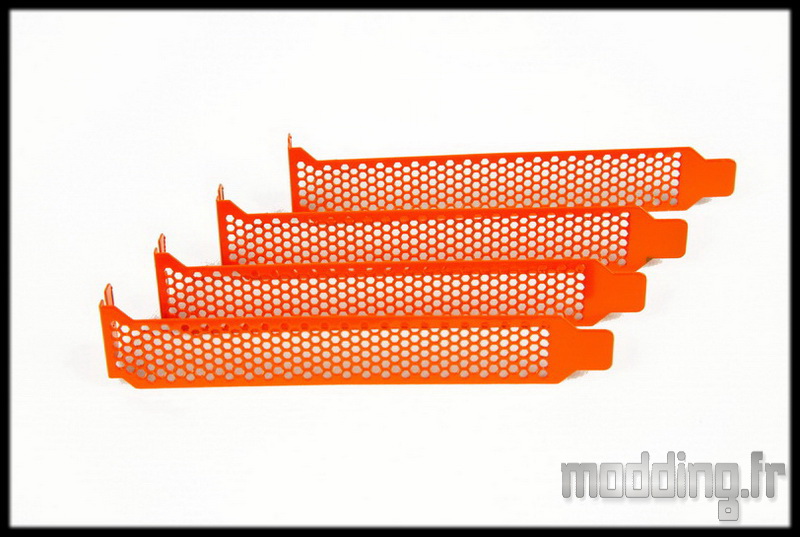

Les équerres PCI.

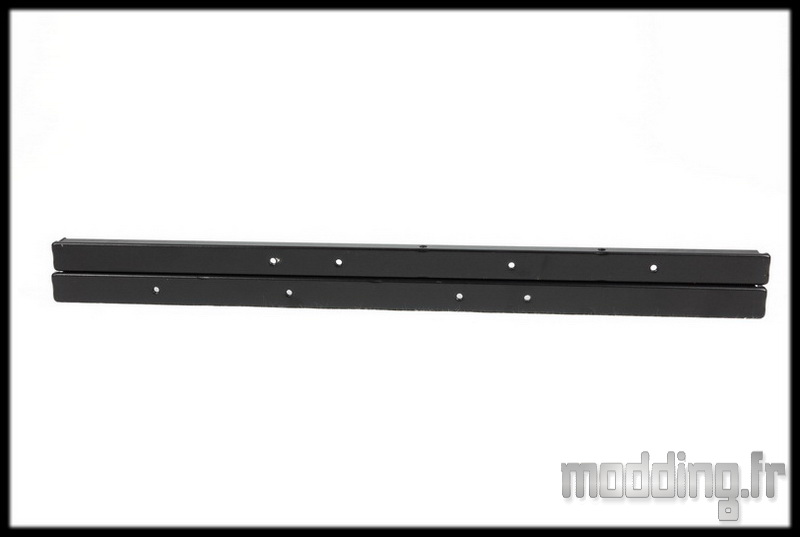

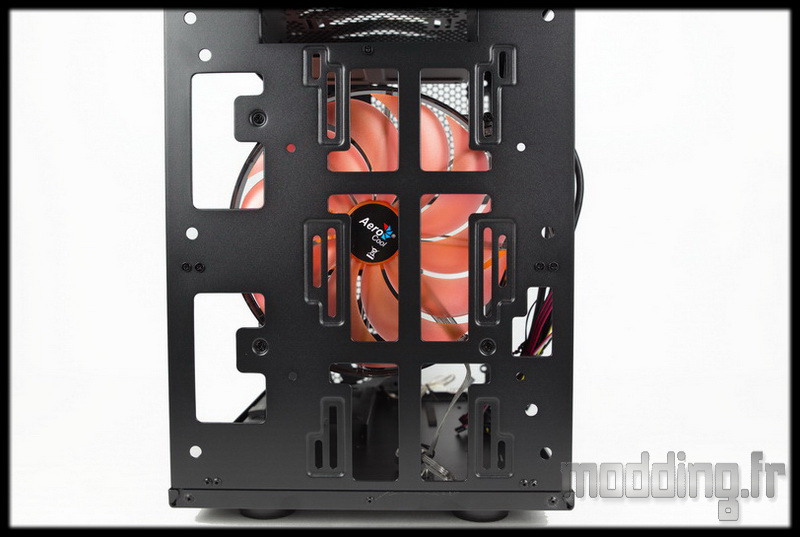

Les deux rails de renforts permettant de mettre en place le plateau de la carte mère.
Une vis à l’arrière, deux à l’avant.

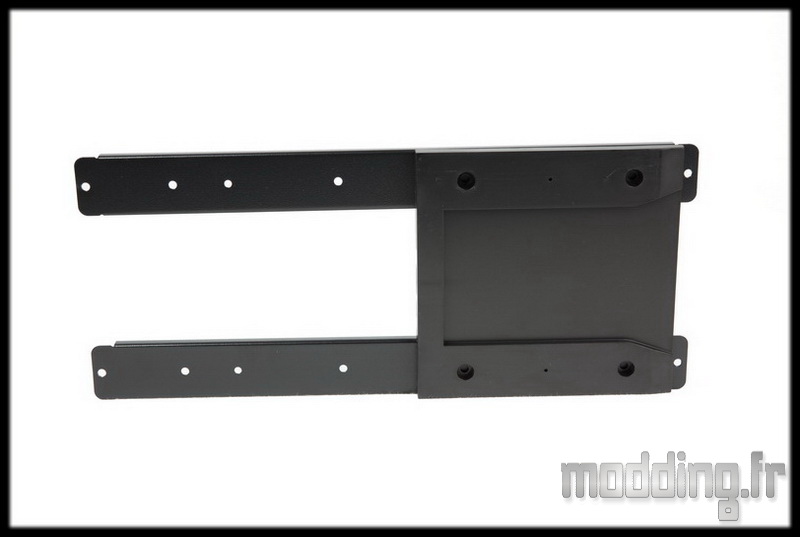

Sous les rails de renforts, deux autres rails vient prendre place perpendiculairement.
Ils intègrent le rail supérieur en plastique de la cage HDD.
Les 4 pieds plastiques du Xpredator Cube.

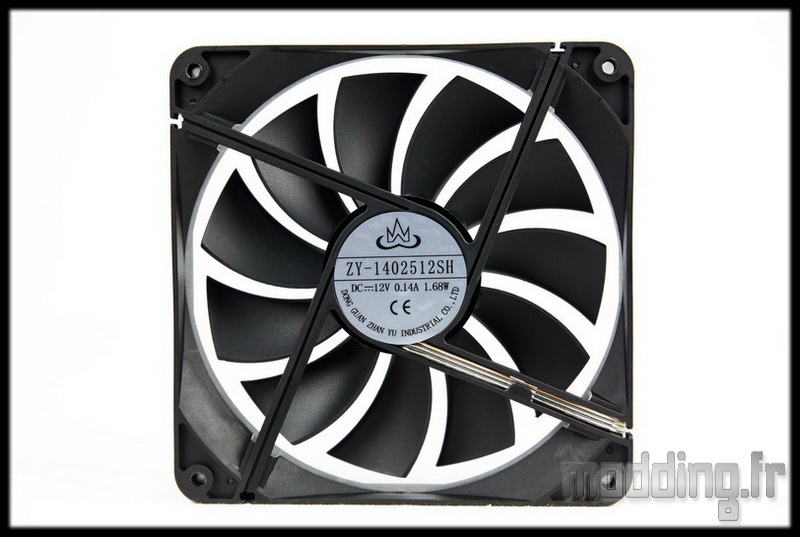

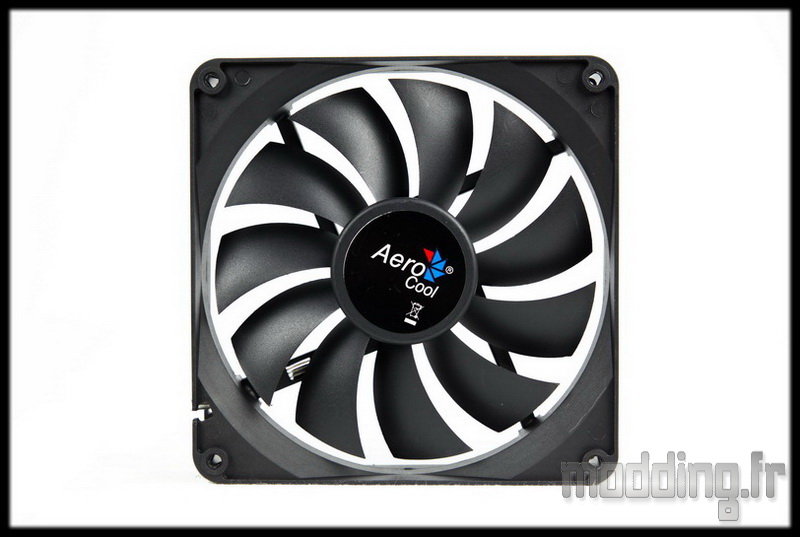

Le ventilateur en 140 mm noir est muni de 11 pales.
Il est doté d’un câble translucide non gainé mesurant environ 350 mm. Ce câble se termine par une prise 3-pins et une prise Molex.
Il tourne à 1200 tr/min (+/- 200 tr/min), ce qui engendre un débit d’air 59.48 CFM (soit 101 m3/h) et une pression statique de 0.95 mm H2O.
Le niveau sonore est donné à 27.6 dB(A).

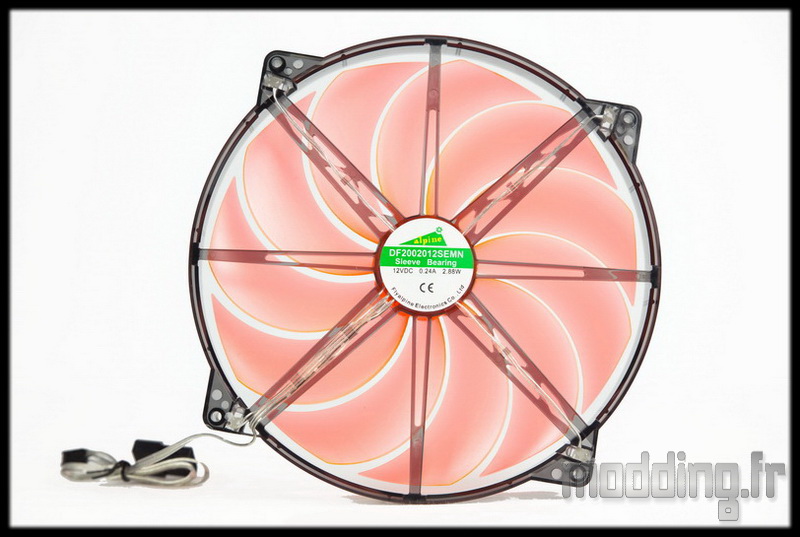

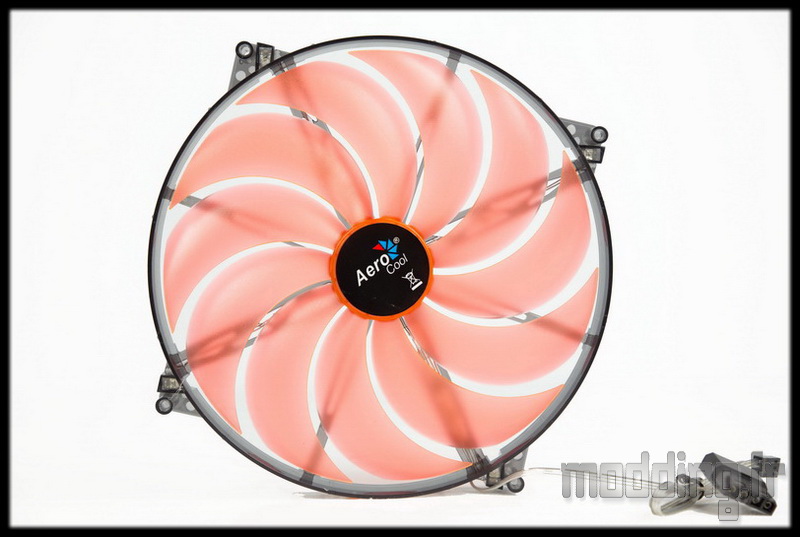

Le ventilateur en 200 mm est muni de 11 pales oranges translucides avec un cadre noir fumé. Ce dernier mesure 20 mm d’épaisseur.
Il dispose d’un éclairage par 4 Leds oranges.
Il est doté d’un câble translucide non gainé mesurant environ 350 mm. Ce câble se termine par une prise 3-pins et une prise Molex.
Il tourne à 800 tr/min (+/- 100 tr/min), ce qui engendre un débit d’air 53.4 CFM (soit 90.7 m3/h) et une pression statique de 0.49 mm H2O.
Le niveau sonore est donné à 26.5 dB(A).

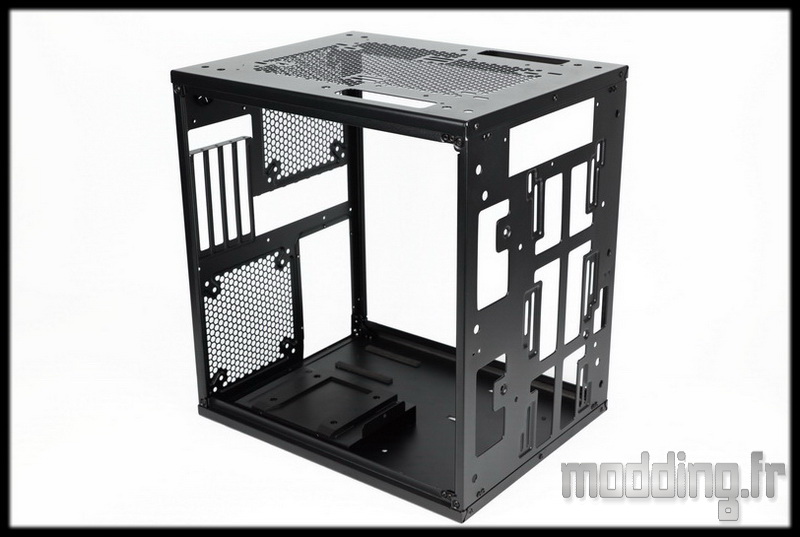

Le reste du châssis composé d’acier de 0.7 mm est entièrement riveté.
