L’intérieur :

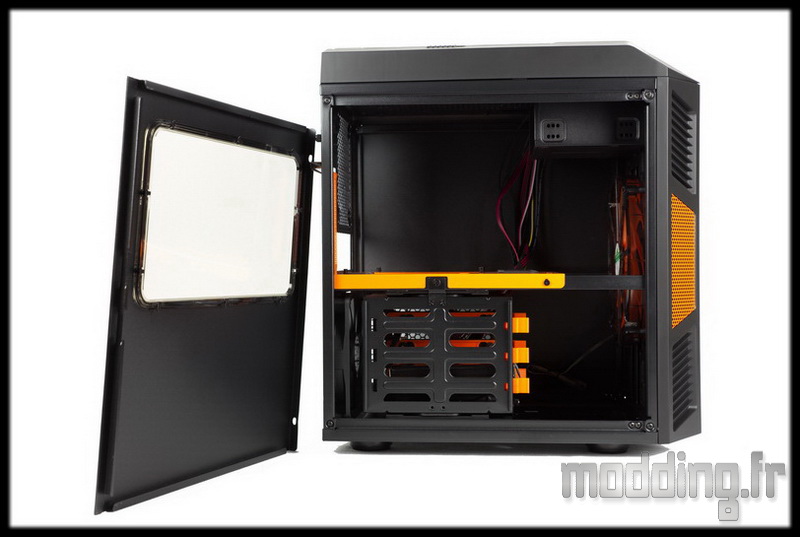

Les portes latérales sont maintenues, chacune d’elles, par deux vis à main. Il n’y a pas de système d’ergots sur les bords supérieur et inférieur.

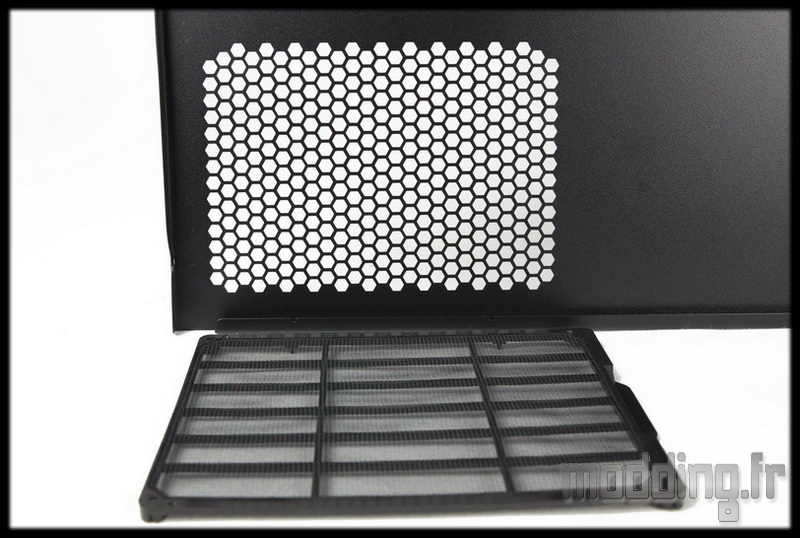

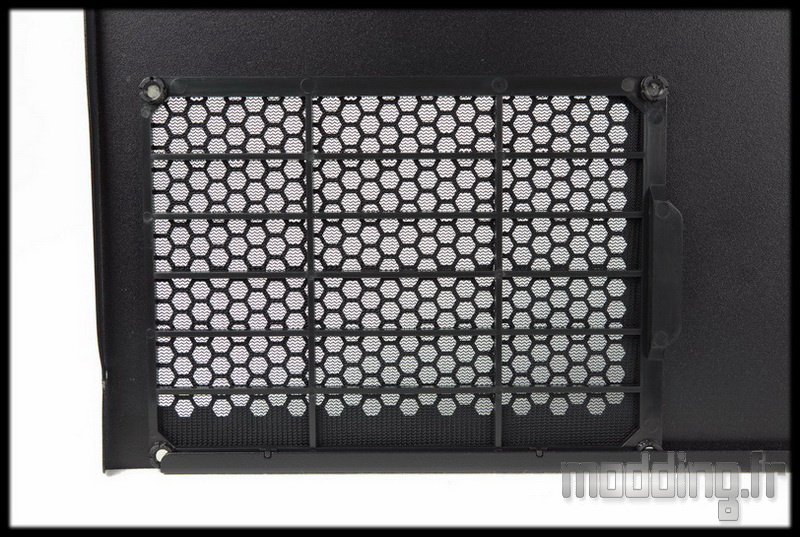

Sur la porte controlatérale, au niveau de la grille, nous notons la présence d’un filtre qui vient se caler sur deux petites encoches au niveau du bas de la porte.
L’armature en plastique intègre des aimants pour une fixation aisée sur la porte.
L’intérieur du Xpredator Cube edition Orange est majoritairement noir avec des petites touches oranges au niveau de la baie disque dur, du plateau de la carte mère, du ventilateur avant et des équerres PCI.

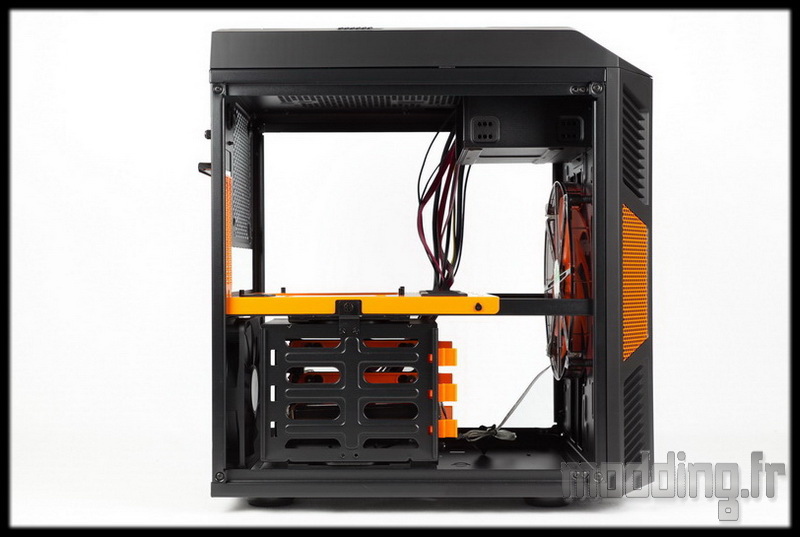

L’espace est divisé en deux parties horizontales.

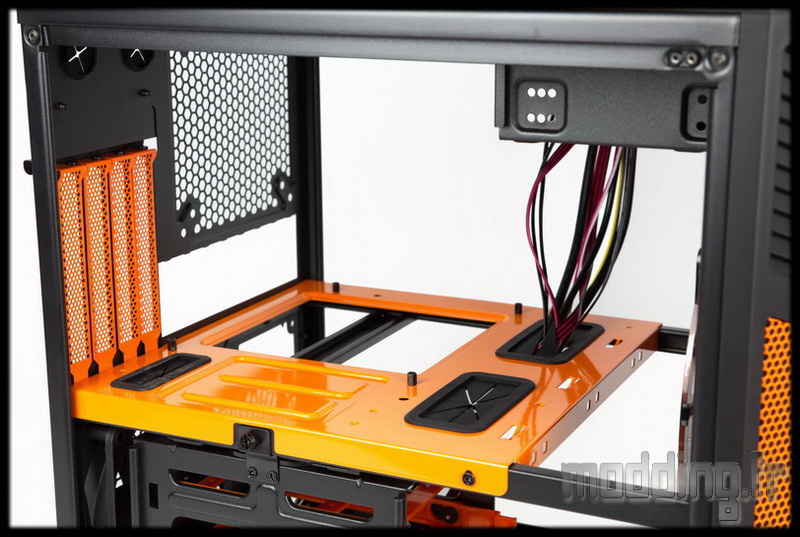

Au “1er étage”, nous avons la plateau de la carte mère en position horizontale qui permet d’accueillir une carte mère au format Micro ATX ou mini ITX.
Une plaque en acier de couleur orange qui vient se fixer sur deux barres de renfort reliant la partie arrière du châssis à la partie avant.

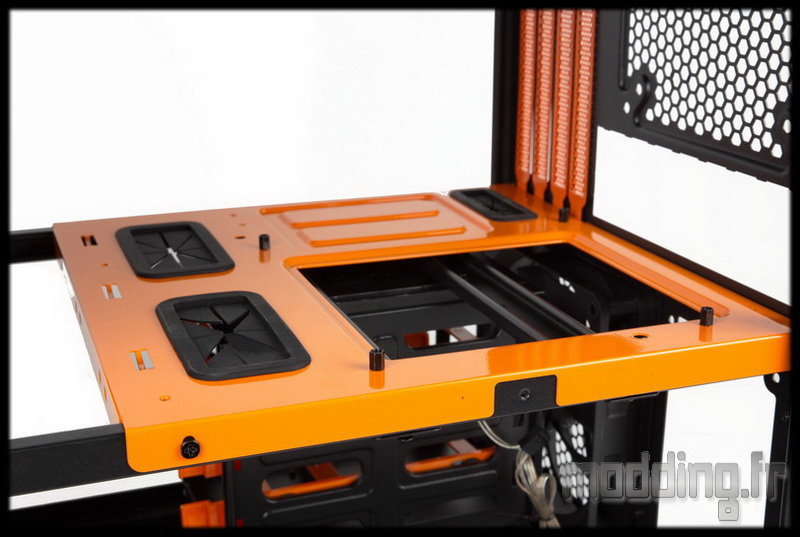

Le plateau comporte une grande ouverture pour l’accès à l’arrière du Socket de la carte mère. Nous avons aussi des petites ouvertures munies de Grommet pour le passage des câbles.
Nous apercevons sur le bord antérieur, la présence de trois points d’ancrage pour fixer les câbles par en dessous.

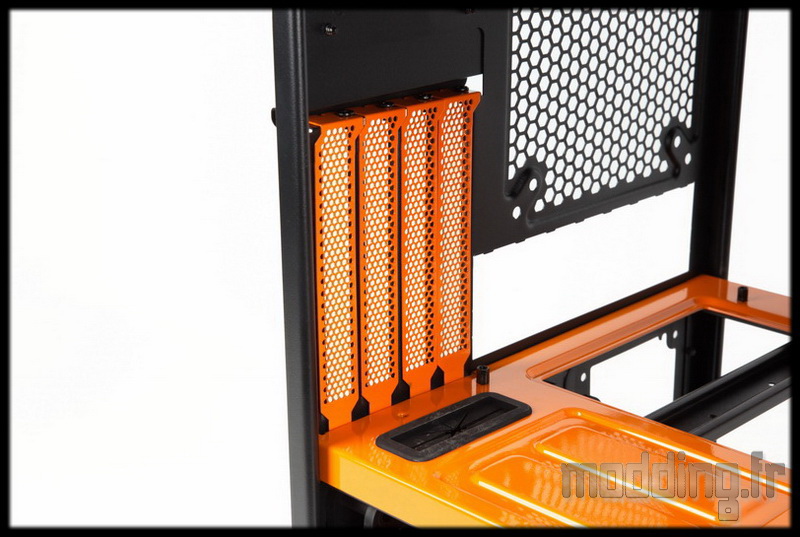

Les 4 equerres PCI composées de grille Mesh reprenant la couleur de l’édition du Xpredator.

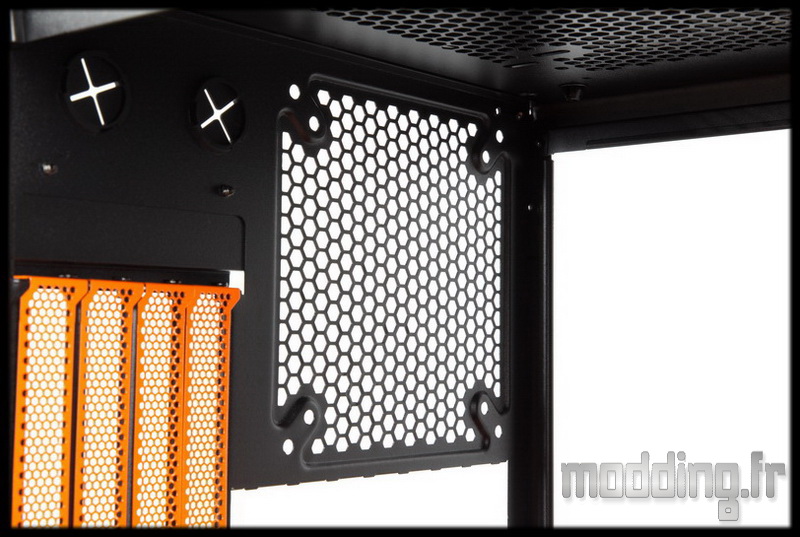

Au dessus, nous retrouvons les 2 passes tuyaux, et, sur le coté, l’emplacement pour ventilateur en 120 mm ou 140 mm inoccupé.

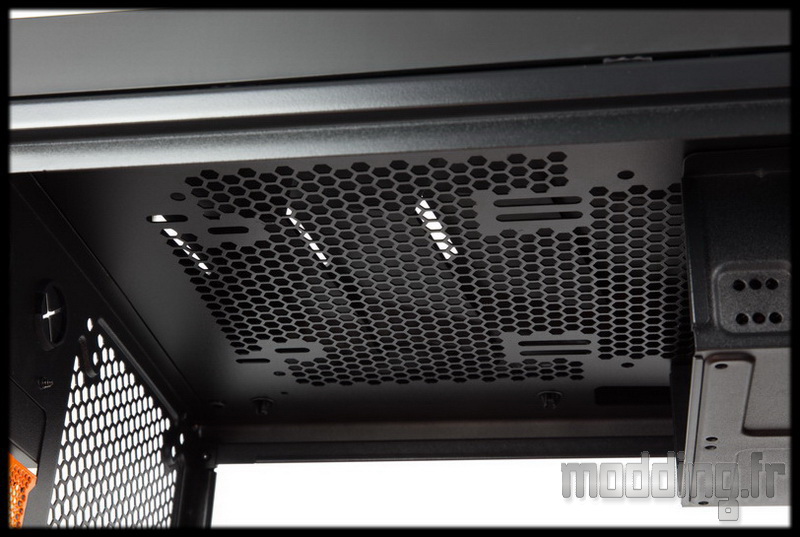

Sur le dessus du châssis, nous avons une grille en nid d’abeille munie de plusieurs trous de fixation.
Elle se prolonge vers….

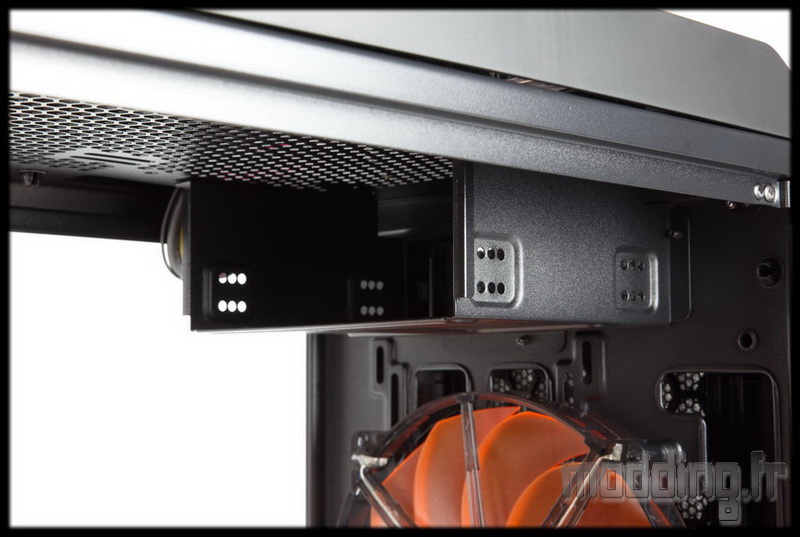

… La baie 5.25″ dont la fixation du lecteur optique se fera par l’intermédiaire de vis classique M3.

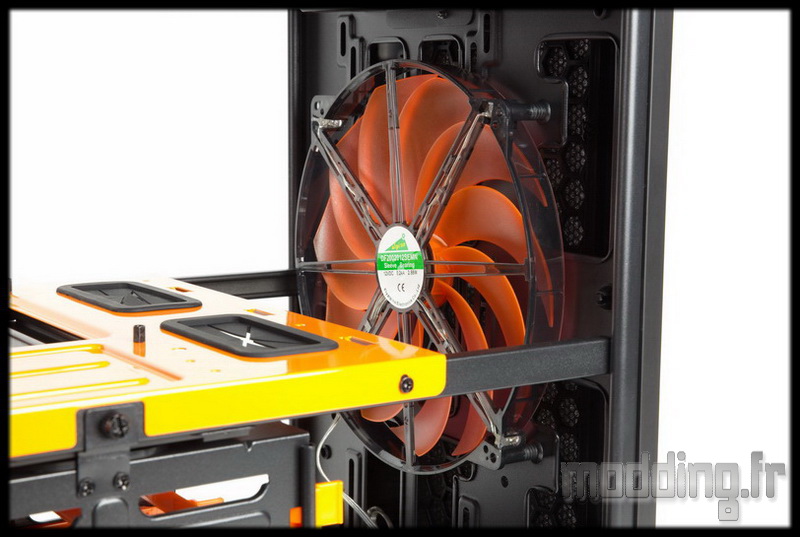

A l’avant du châssis, nous avons un ventilateur en 200 mm intégrant un éclairage par 4 Leds oranges.
Le plateau dispose de 4 entretoises pour le montage d’une carte mère au format mini ITX, les autres se trouvant dans le bundle.

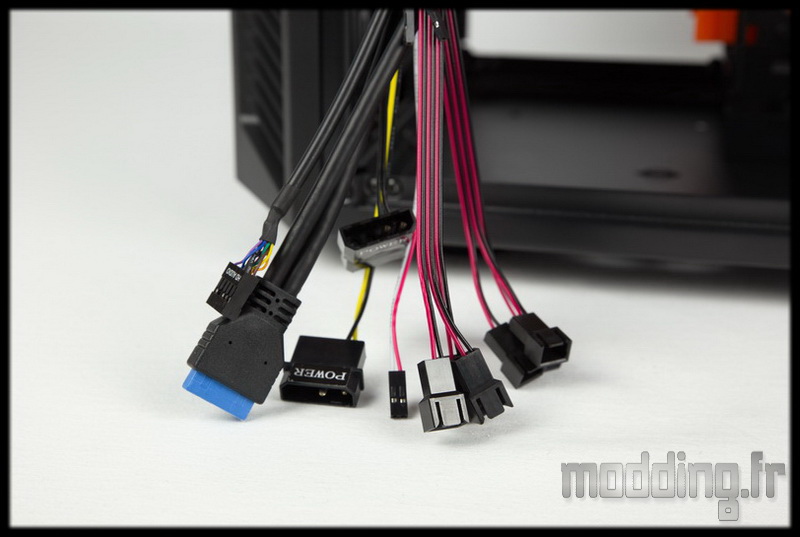

Une multitude de câble descend du panneau avant avec le câble USB 3.0, audio, Power et Leds. Mais aussi l’alimentation des Rheobus et du logo Xpredator, ainsi que les connectiques pour les ventilateurs (3 par rheobus).

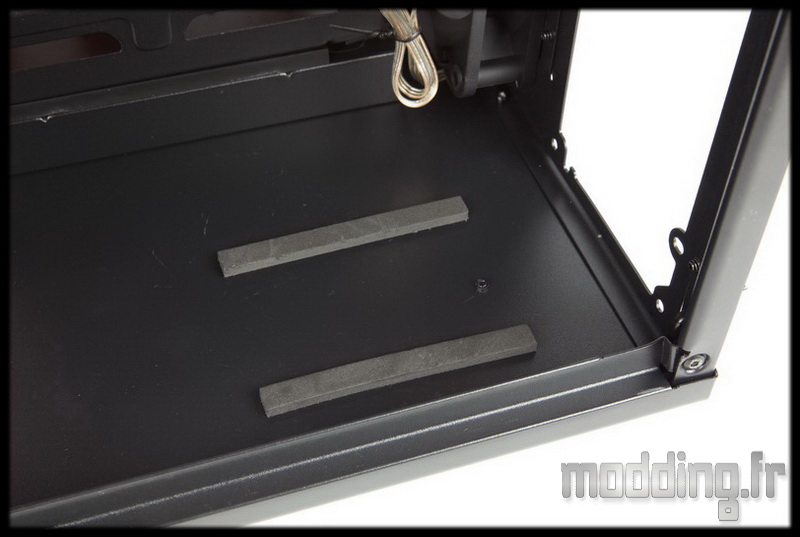

On passe au “Rez de chaussée”, avec l’emplacement de l’alimentation muni de deux bandes en caoutchouc pour amortir les vibrations du bloc.

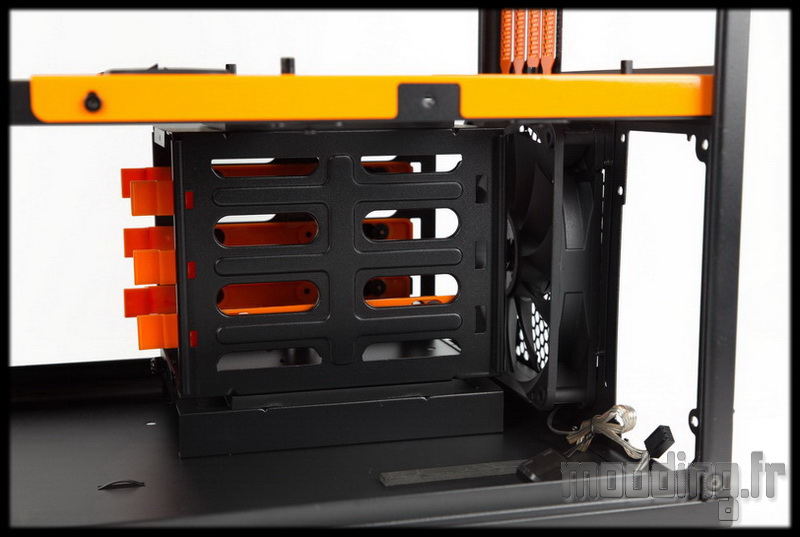

Au fond, nous apercevons la baie 3.5″ avec un ventilateur en 140 mm positionné à l’arrière.
Nous avons aussi deux points d’ancrage pour la fixation des câbles sur le bas du châssis.

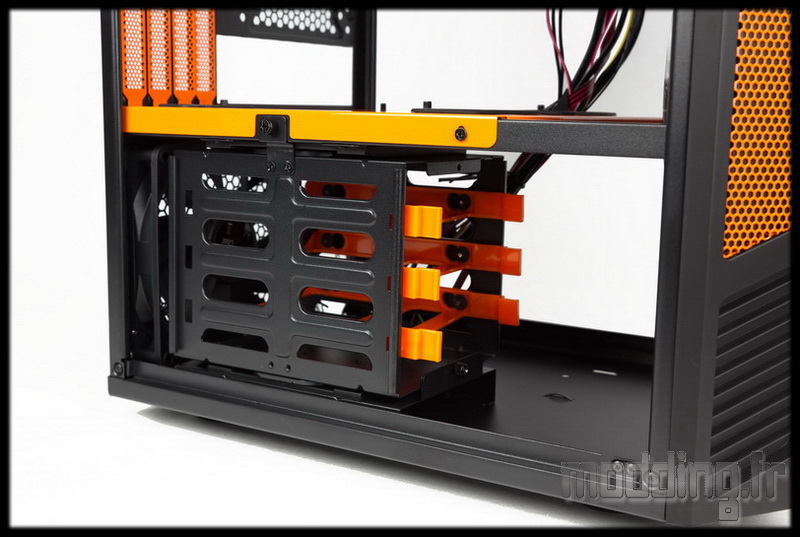

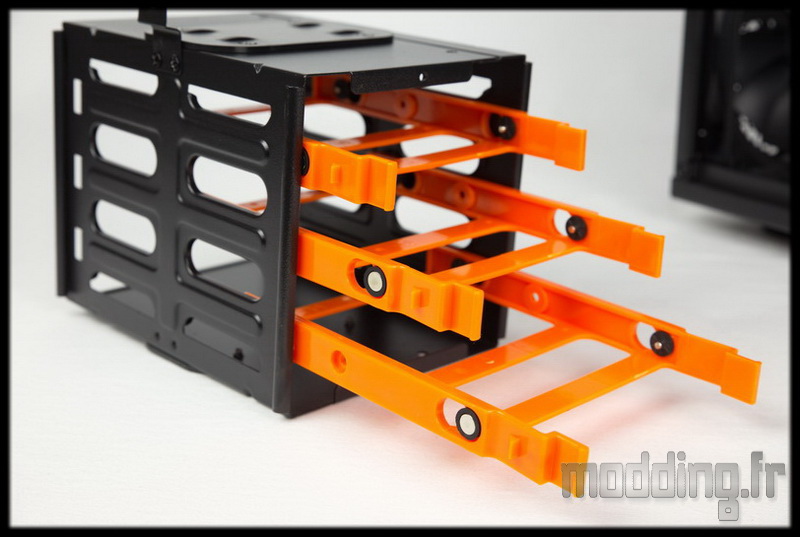

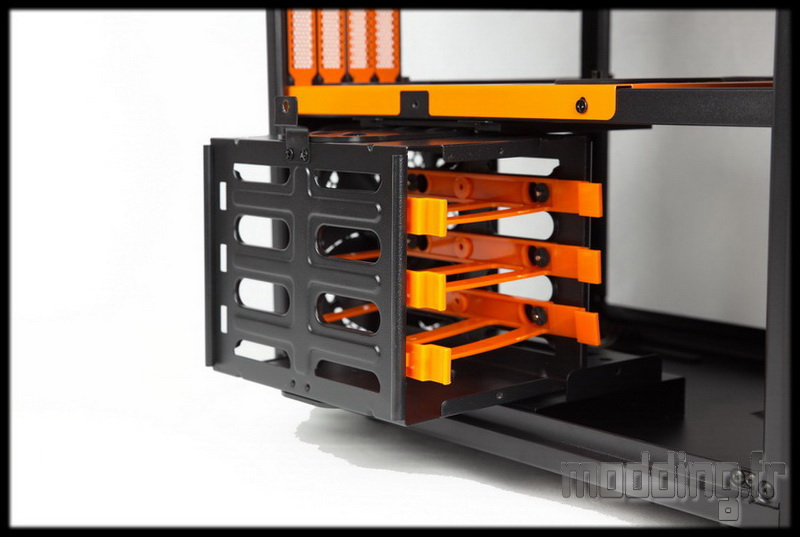

La baie 3.5″ contient 3 emplacements avec un système de panier qui se glisse à l’intérieur de la cage.
Les paniers en plastique adoptent la couleur orange.
2 vis à main maintiennent la cage sur le châssis.
Une fois retirées, nous pouvons faire coulisser la baie latéralement pour l’enlever du boitier.
Un système de fixation sans outil permet de mettre en place les disques durs 3.5″.
Nous verrons cela plus en détail dans la section montage.

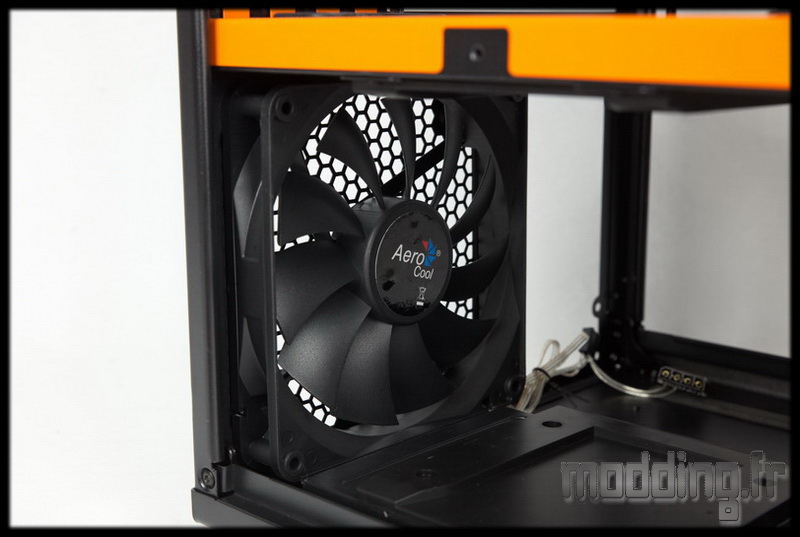

Une fois la cage retirée, nous tombons sur le ventilateur en 140 mm qui va se charger du refroidissement des unités de stockage.
Pour les tests, nous laisserons la ventilation configurée comme d’origine, mais il sera préférable de déplacer ce ventilateur au premier étage si l’emplacement du haut reste inoccupé.
