EXTÉRIEUR

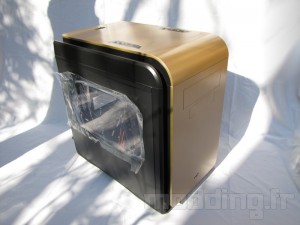

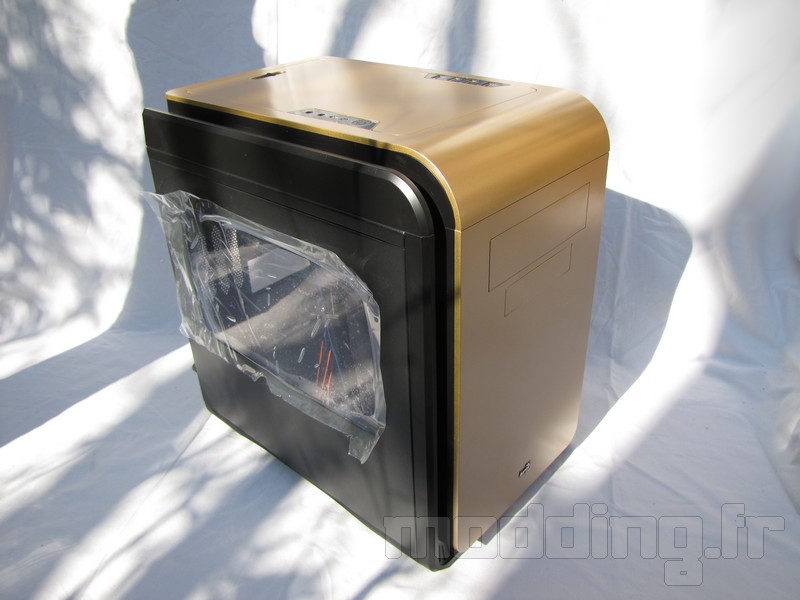

Nous sommes donc en présence d’un boitier cube, un peu rondouillard, qui en rappelle un peu un autre… ce boitier accepte les cartes mères au format mini-ITX et micro-ATX. Il est proposé en plusieurs coloris, bleu/noir, rose/noir, vert/noir, blanc/noir, blanc/blanc, rouge/noir, orange/noir, noir/noir, et or/noir! Il est également disponible avec ou sans fenêtre sur le coté.
Il accepte une alimentation de taille raisonnable jusqu’à 150/160mm, et il est possible d’installer un radiateur de 240mm en haut en sacrifiant l’emplacement 5.25″ ou des ventilateurs de 120/140mm.

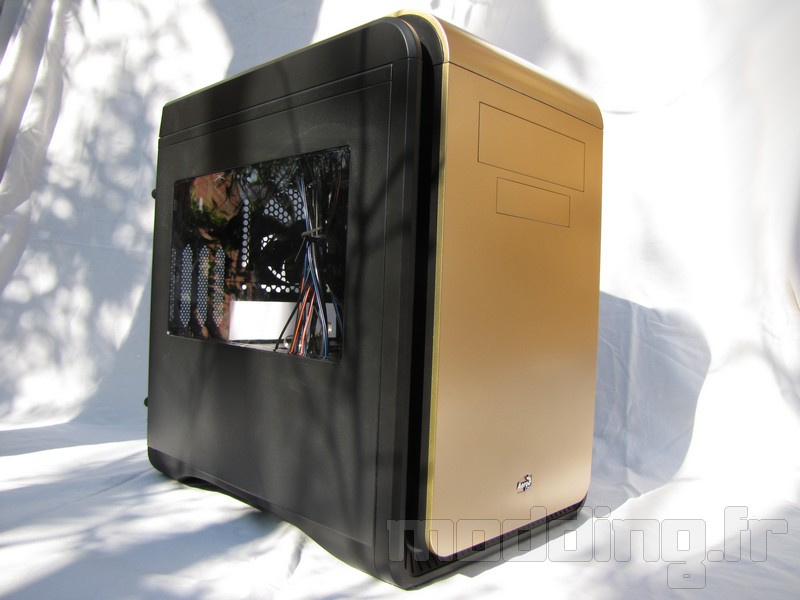

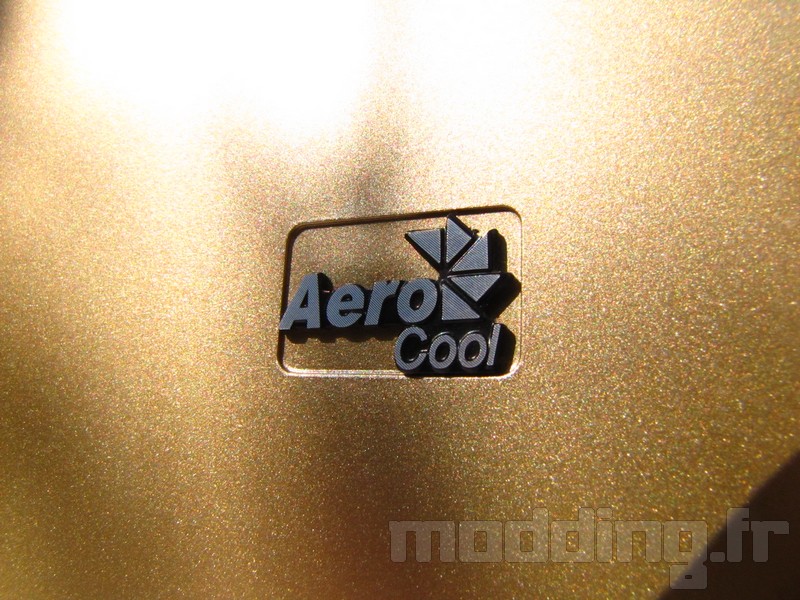

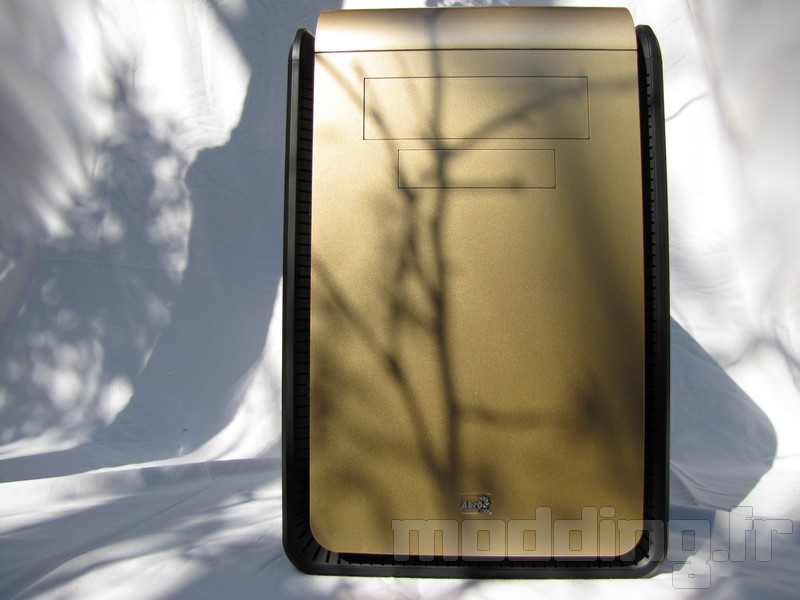

La façade en plastique est unie, en haut on trouve un emplacement 5,25″ et juste au dessous un emplacement 3,5″, tout en bas Aerocool a apposé son logo. l’ensemble est entouré d’aérations permettant le passage de l’air aspiré par le ventilateur de 200mm positionné derrière la façade.

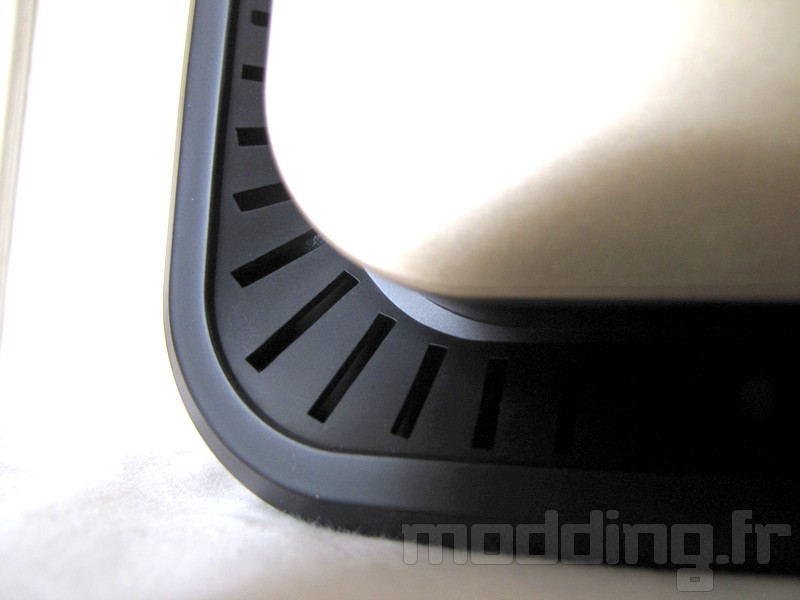

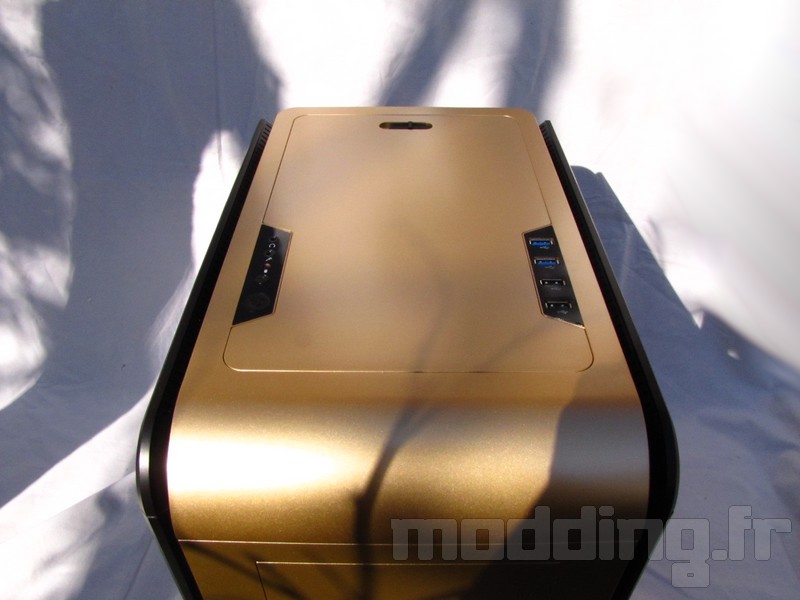

Les aérations qui courent le long de la façade se prolongent sur le dessus du boitier. Sur ce dessus Aerocool propose 2 trappes d’accès différentes. Une première trappe opaque permet de limiter les nuisances sonores…

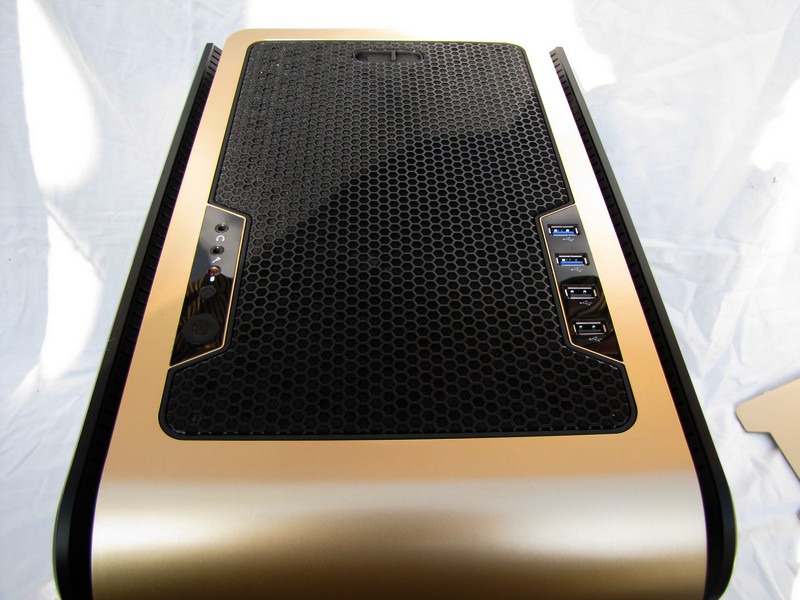

… une deuxième trappe en plastique avec design nid d’abeilles, filtrée, peut-être utilisée si l’on installe un watercooling ou des ventilateurs supplémentaires.

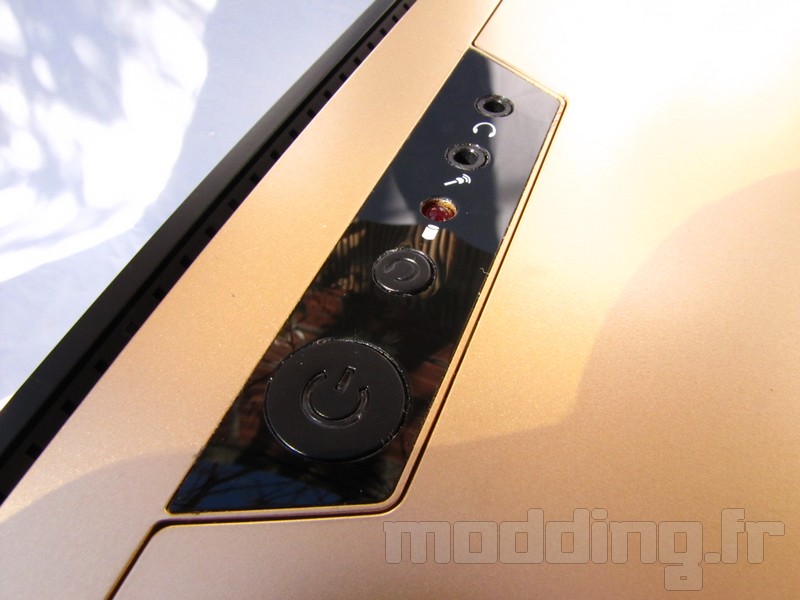

Toujours sur le dessus, à gauche on a les boutons power, reset, la led d’activité du DD et les I/O audio. Le bouton power s’éclaire en bleu, la led d’activité en rouge.

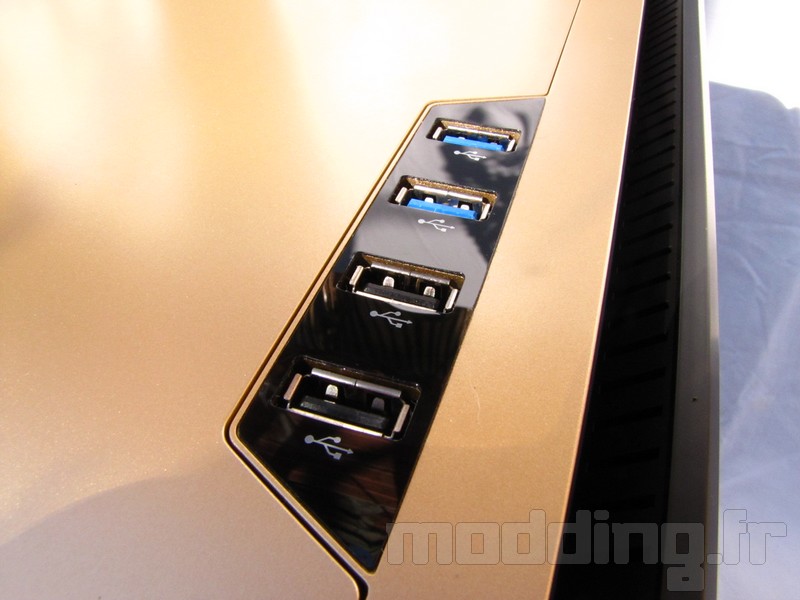

A droite on a 2 connecteurs USB2.0 et 2 connecteurs USB3.0

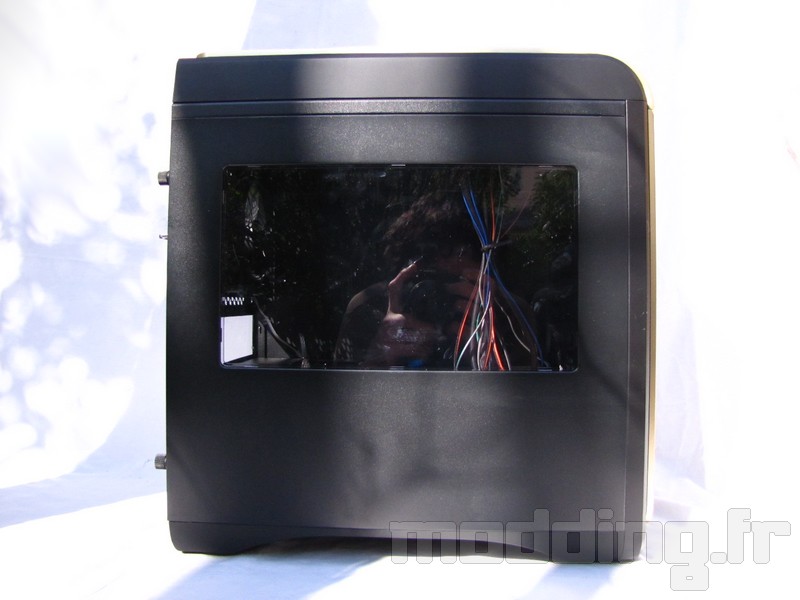

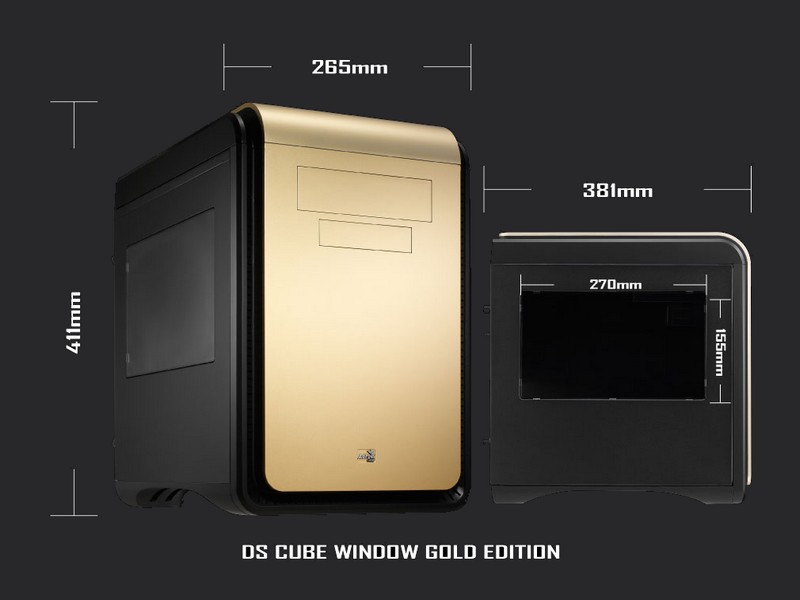

Coté gauche une fenêtre de 270mm x 150mm laisse apparaitre le “1er étage” à l’intérieur. Elle cache l’alimentation et les emplacements des disques durs.

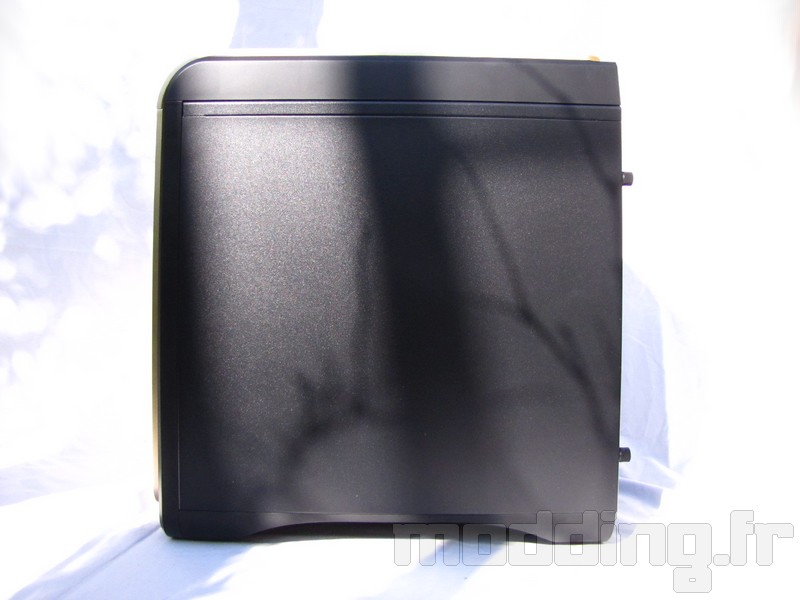

Rien à déclarer sur l’autre coté.

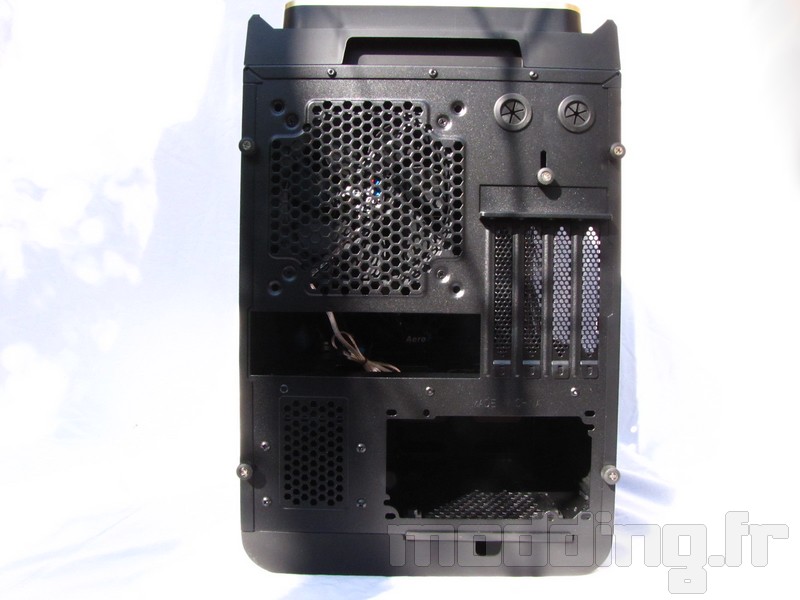

A l’arrière, tout en bas on découvre l’accès à la trappe du filtre pour l’alimentation, au dessus à droite l’emplacement pour l’alimentation, avec à gauche une aération qui donne sur une baie de disques que nous verrons lorsque nous détaillerons l’intérieur. La carte mère est posée à plat, on a donc au dessus à gauche l’emplacement I/O Shield horizontal et à droite 4 équerres PCIe. Ces 4 équerres sont maintenues en place par une seule et unique vis à main. Au dessus de l’I/O Shield se trouve une grille d’aération abritant un ventilateur de 120mm, ce ventilateur peut-être remplacé par un de 140mm. En haut à droite c’est 2 passe-cloisons que l’on découvre.

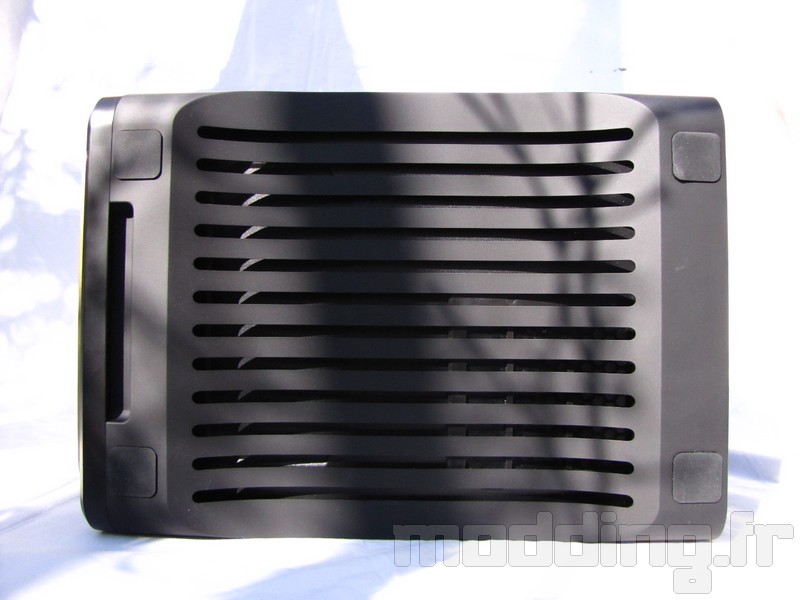

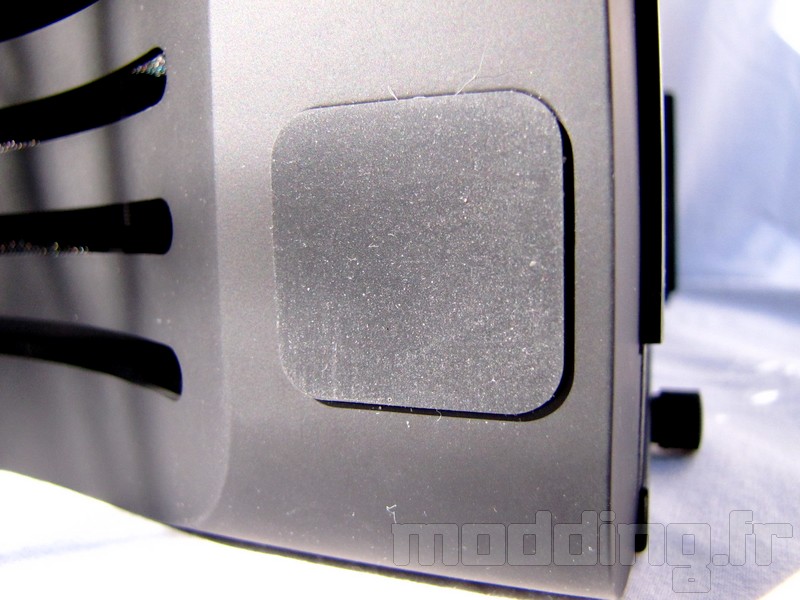

Les 4 pieds sont constitués de patins en caoutchouc.

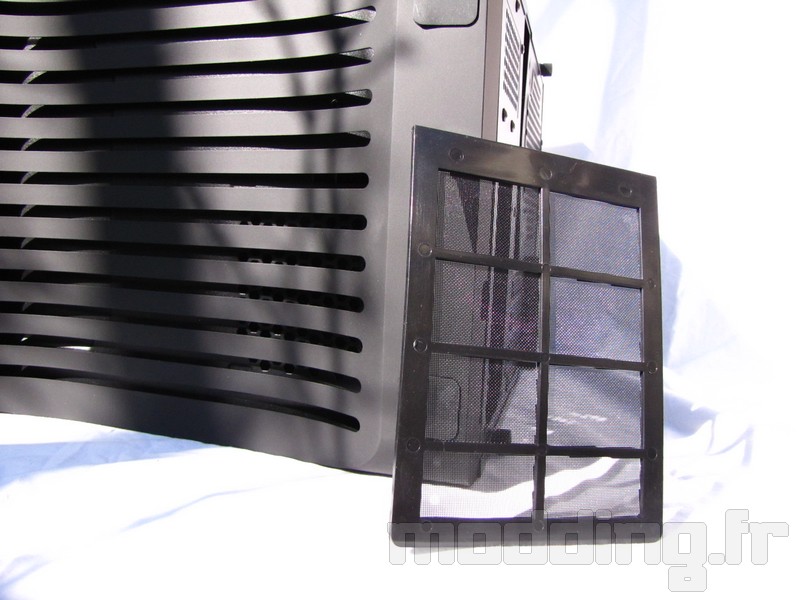

Le filtre de l’alimentation se retire facilement par l’arrière.
