Montage :
On commence par le montage par le HDD 3,5″, dans son panier. On utilise les vis avec la rondelle intégrée pour serrer le disque contre les patins anti-vibrations. Ce n’est pas un montage sans outils, mais ca reste efficace.
Si on monte un disque 2,5″ dans un panier, on utilise ces vis et emplacements là. Pas de patins ici, on s’orientera plutôt vers des SSD que des disques mécaniques.
Un aperçu des sorties une fois montés dans la cage. Il faudra faire attention à l’angle de vos câbles SATA au vu de la place disponible.
Les autres possibilités pour un SSD, avec les mêmes vis, sont ces deux postions sur la cage. La première, avec les sorties vers le plateau de carte mère, derrière la cage.
Seconde position, avec les sorties dans le même sens que pour la cage, vers l’alimentation. Vous pourrez utiliser un câble d’alimentation pour trois disques dans ce cas.
On commence par placer le cache arrière de la carte mère, en faisant attention au sens puisqu’on est sur un orientation inversée. On poursuit avec l’alimentation, puis la carte mère déjà équipée de son CPU et son ventirad. On oublie pas les six vis de l’alimentation SFX, et les quatre vis de la carte mère.
Attention ici à l’espace disponible entre la cage HDD et l’alimentation et la carte mère. J’ai retiré le contour en plastique du Cryorig C1 car il entrait en collision avec la cage HDD. Cela dépends du ventirad, mais aussi du placement du socket sur la carte mère !
Il ne faut pas oublier les branchements pendant le montage, et je vous conseille de les faire à l’extérieur du boitier. De la même façon, pour le front panel, il vaudra mieux le connecter avant d’installer la carte graphique.
On poursuit avec la carte graphique, ici une MSI GTX980Ti Gaming, non présente dans la liste de compatibilité, et qui mesure 277 x 141 x 40 mm d’après le constructeur. Pas de soucis au niveau de la longueur, ni de la hauteur, mais on dépasse les dimensions de compatibilité en largeur : 310 x 138 x 45 mm. La carte entre tout de même sans forcer, et le système de fixation est efficace.
Le PCB repose sur un plot en mousse sur une traverse, c’est bien pensé pour éviter au GPU de pendre disgracieusement et d’abîmer la carte mère. Surtout avec la vue que l’on pourra observer ensuite. La compatibilité indiquée en largeur permet de faire passer les cables à l’intérieur du boitier (pas comme sur cette photo donc), pour éviter de les coincer lorsqu’on replace le chariot.
En effet, cette traverse vient en appui contre les guides présents en haut du boitier lors de la fermeture, et le rail permet de guider tout ca en place. On sécurise le chariot grâce aux deux vis à main en bas.
Une petite vue sur l’unique fenêtre qui donne sur le refroidissement de la carte graphique. On distingue les guides qui viennent encadrer la carte, et l’espace libre pour un GPU plus long.

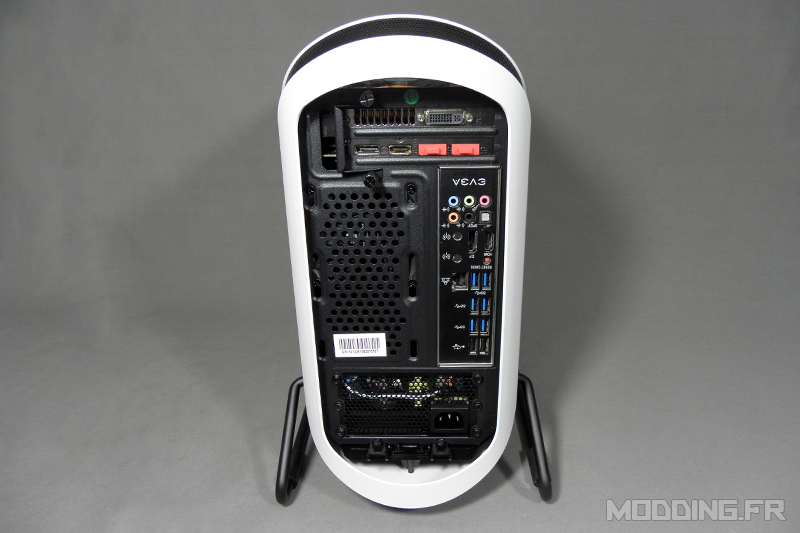

Le montage n’est pas compliqué en soi, et malgré la petite taille du boitier. L’intérieur reste assez aéré, avec un placement d’alimentation, carte mère, carte graphique pas si éloigné de ce que l’on a l’habitude de voir.
