Le montage :
On commence par les HDD en 3.5″ avec un montage sans outils.

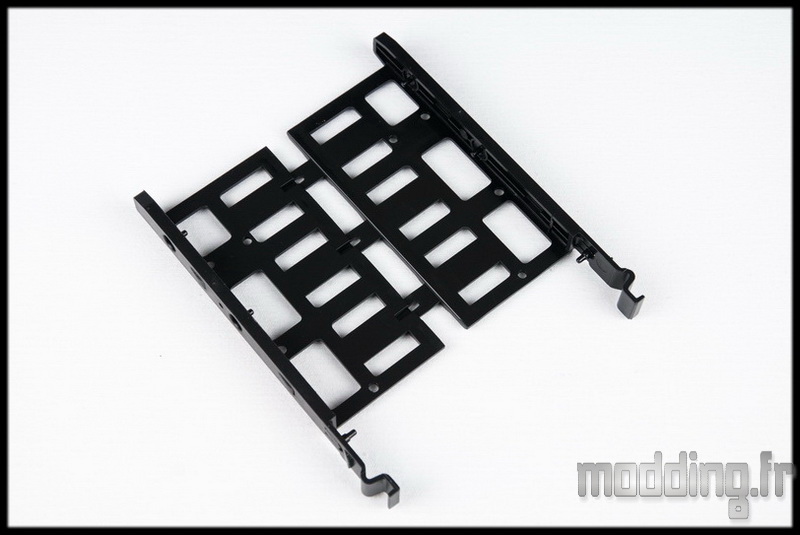

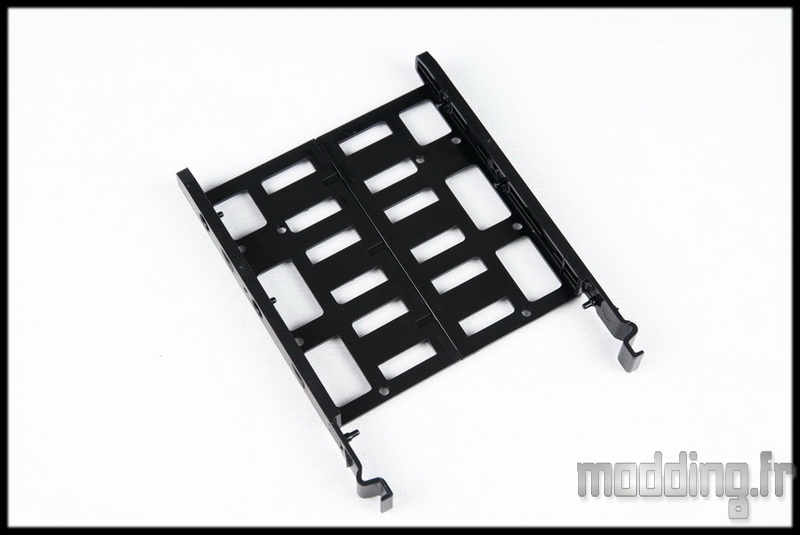

Le tiroir s’écarte……..manuellement.

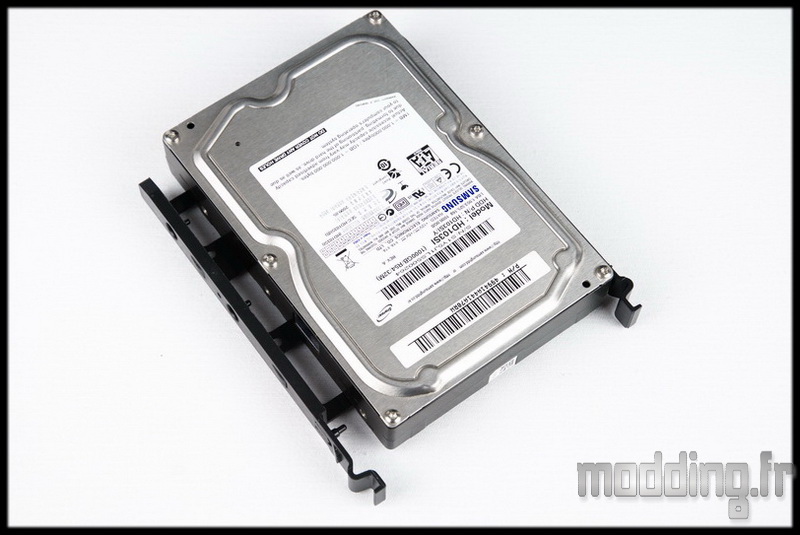

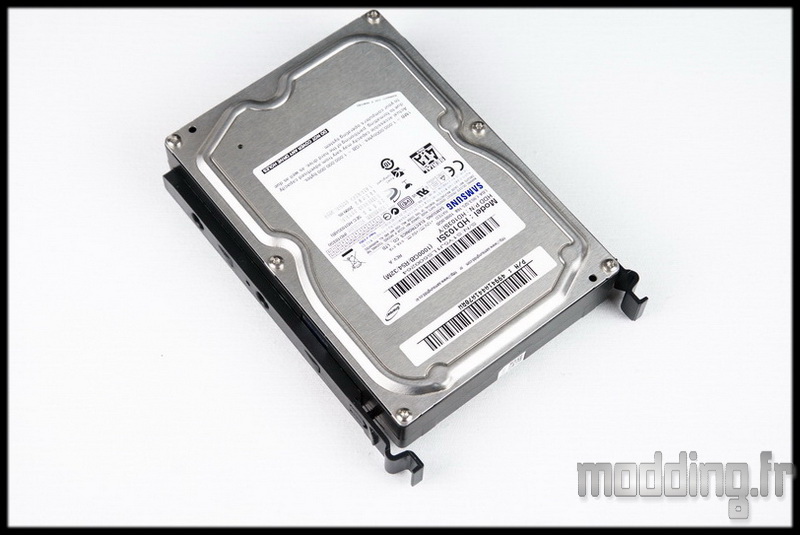

On place le disque dur et on glisse les trous de l’unité de stockage au niveau des petites plots du tiroir.
Et on referme le tiroir pour ainsi coincer le disque dur.

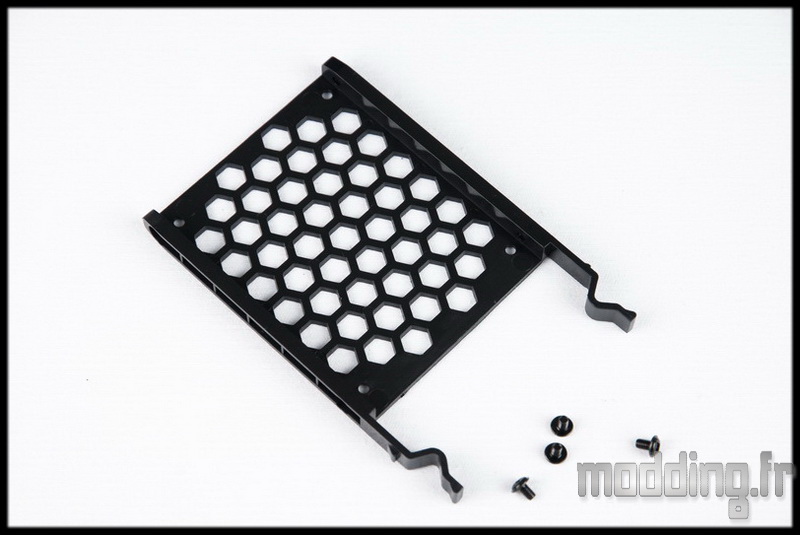

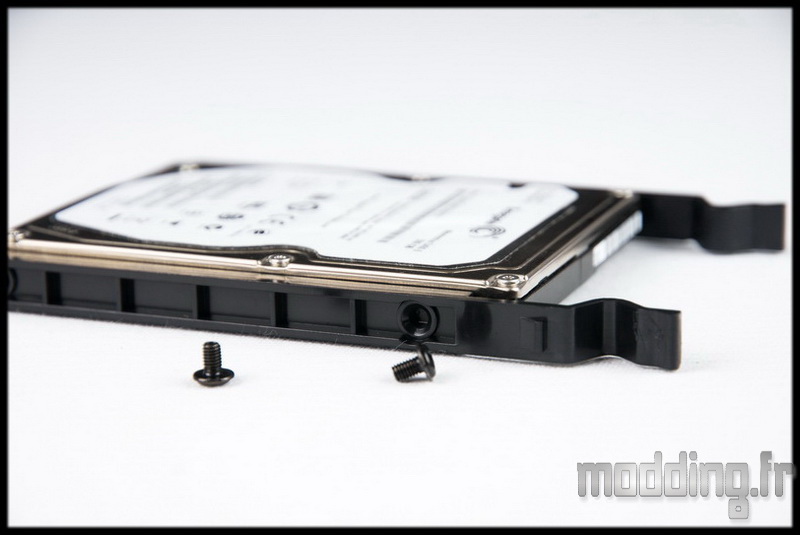

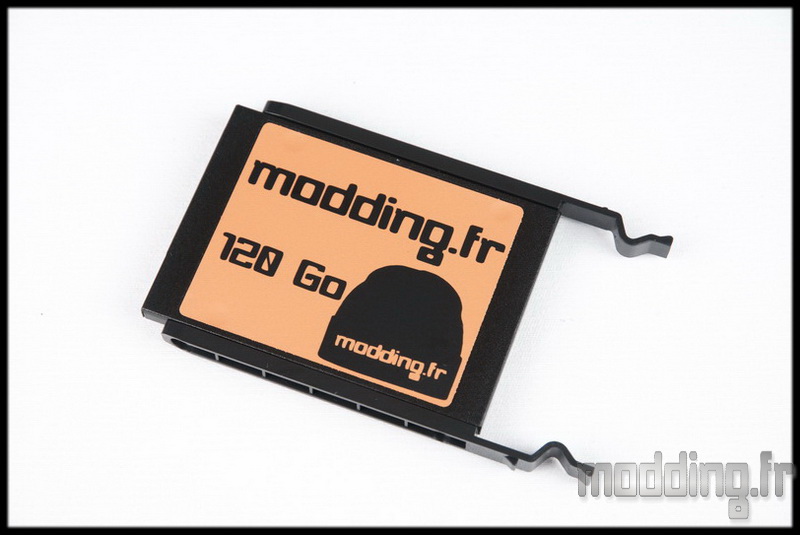

Pour un SSD ou HDD en 2.5″, on a besoin du tournevis et de 4 vis M3.

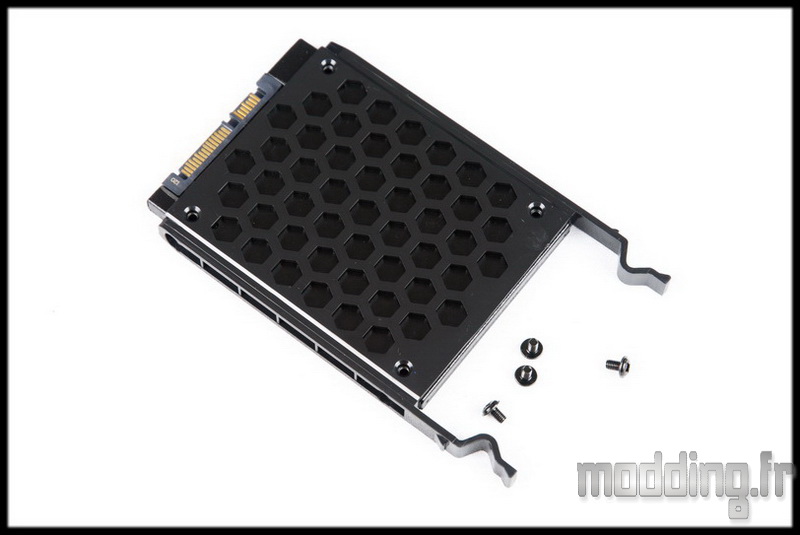

La fixation de l’unité de stockage peut se faire par le dessous.
Ou sur le coté.
Au choix, voire les deux.

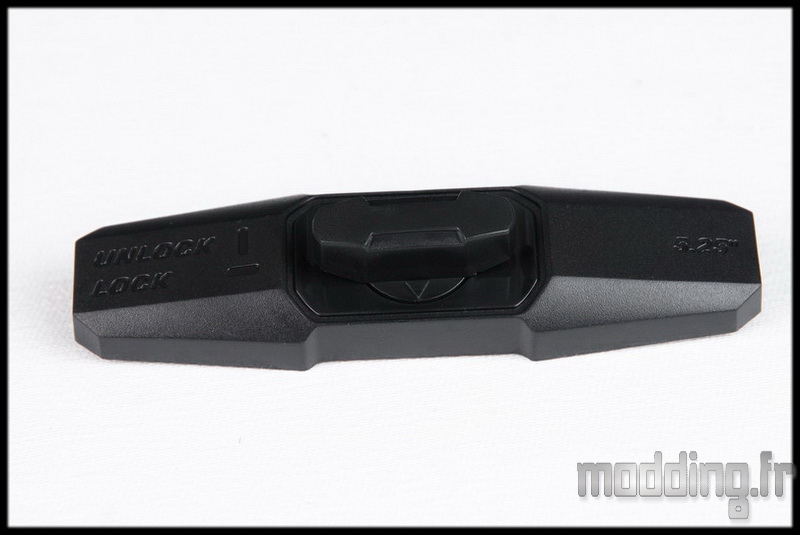

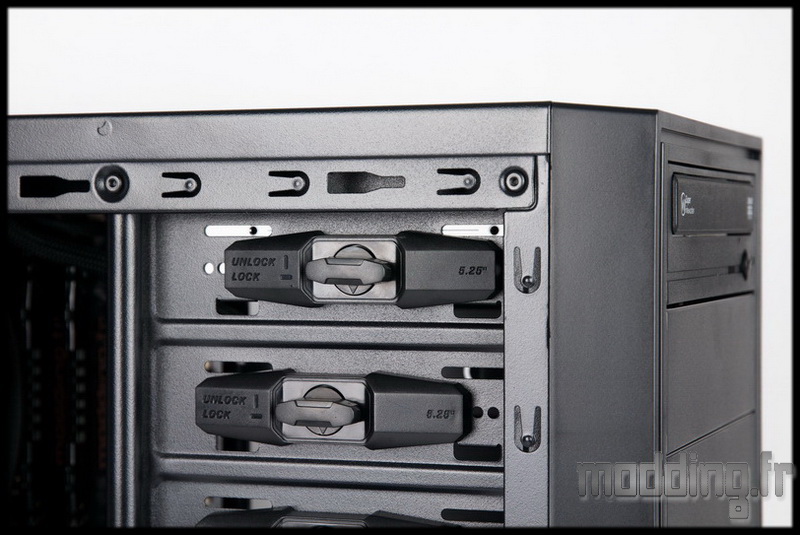

Le système de fixation de la baie 5.25″ est très simple : horizontal = fermé, vertical = ouvert.
Deux plots en plastique de part et d’autre du système viennent bloquer le lecteur optique.

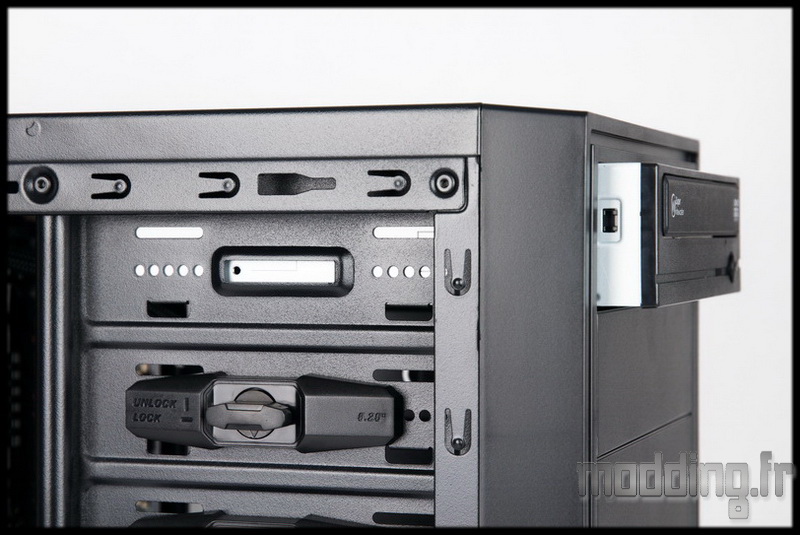

On glisse le lecteur.
Jusqu’à bien le positionner par rapport à la façade.
On repère la position des trous du lecteur par rapport à ceux de la baie.

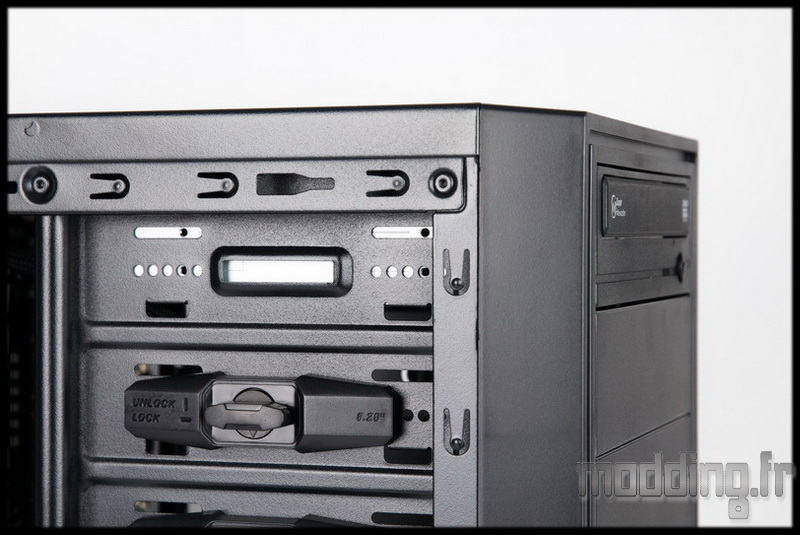

Et on met en place le système de fixation, 1/4 de tour et c’est bloqué. Plus simple, il n’y a pas!
De plus l’avantage de ce système est qu’il bloque aussi les rhéobus peu profond.

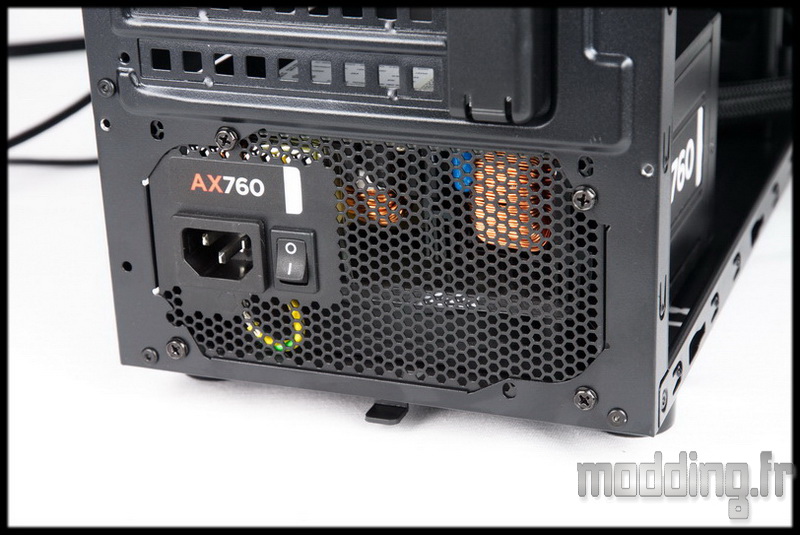

Pas de soucis pour la mise en place de l’alimentation si ce n’est le fait qu’elle repose directement sur le châssis.

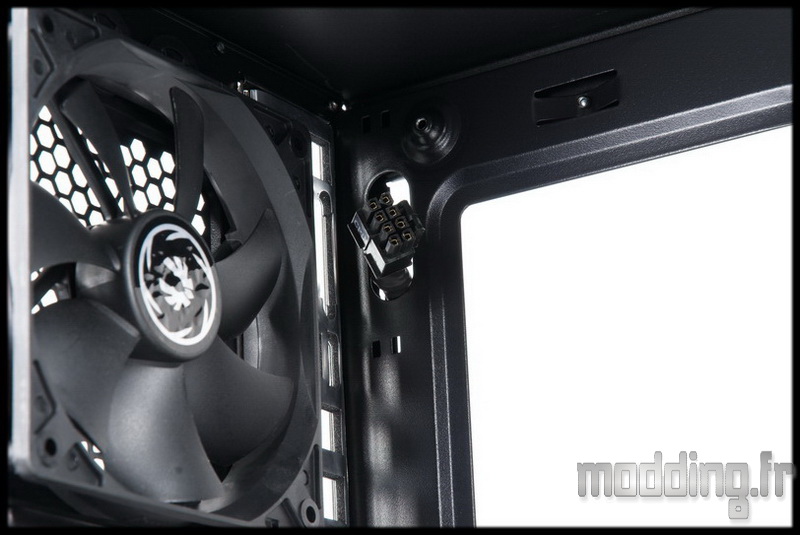

Au niveau des ouvertures pour le passage des câbles, il y en a une qui se trouve en haut à gauche du plateau de la carte mère.
Mais vu son emplacement par rapport à le carte mère… le câble CPU n’a pas sa place ici.

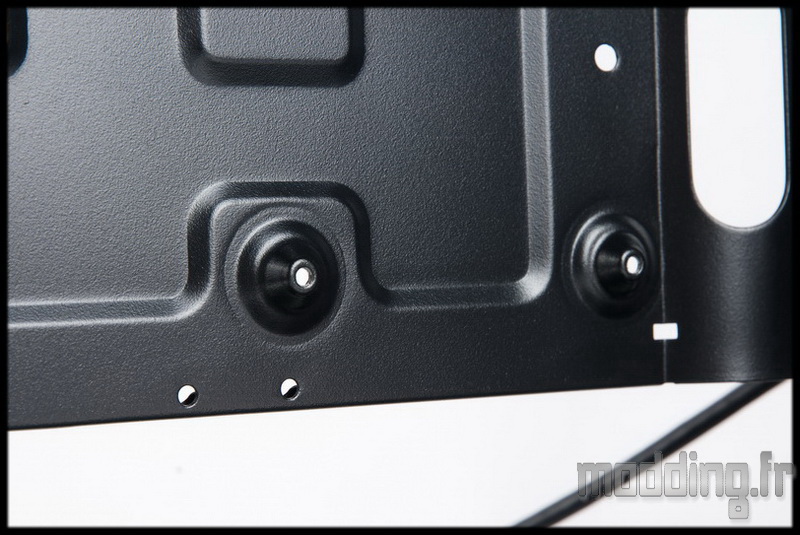

Point d’entretoises à mettre en place pour le format ATX, elles sont déjà intégrées au plateau.
Pour le format micro ATX, on a dans le bundle les entretoises manquantes.
Petit soucis pour positionner la carte mère : celle-ci est positionnée bien prés du top du boitier, du coup le tournevis est gêné par les renforts latéraux…

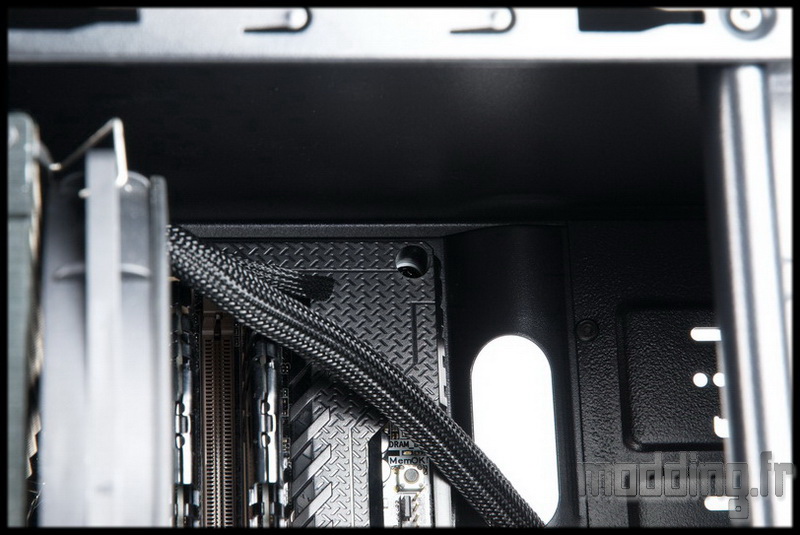

On aperçoit le câble CPU qui du coup passe devant la carte mère pour se jeter dans une des petites ouvertures du plateau.

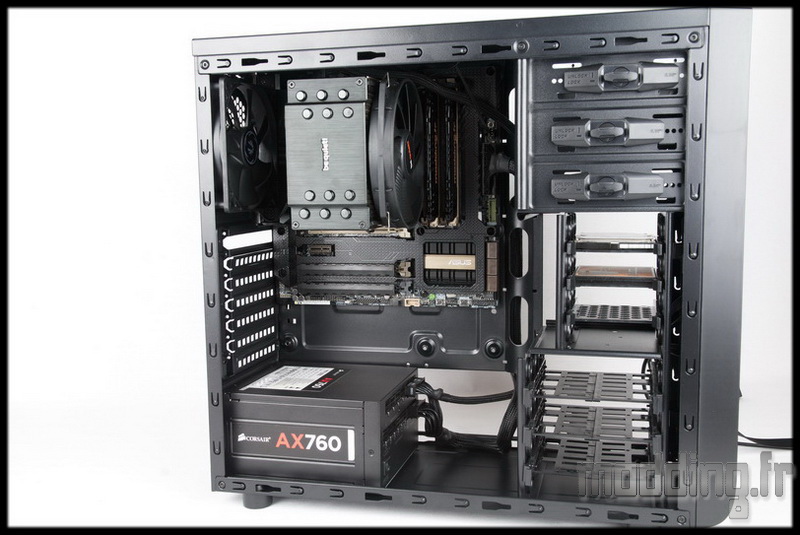

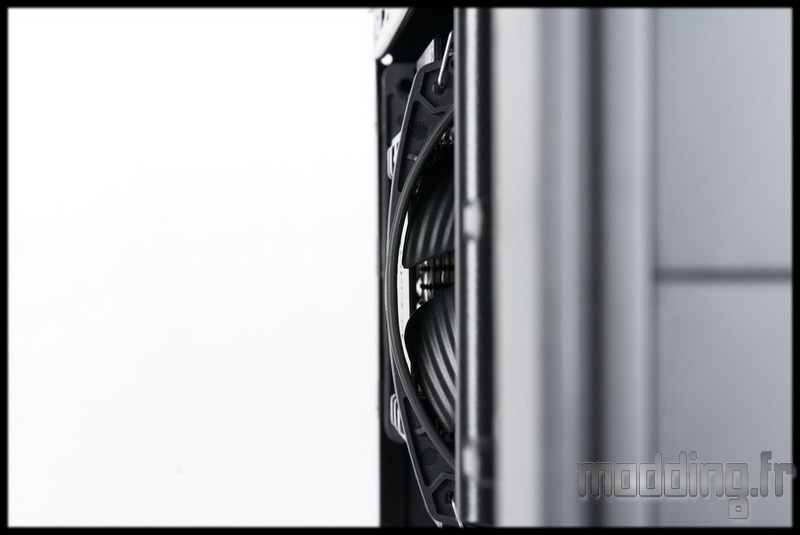

On positionne le ventirad.
Je suis gourmand car le Dark Rock 3 avec ses 160 mm est un chouilla trop haut…
On doit même rabaisser le ventilateur au plus bas, pas question d’avoir une barrette mémoire qui vienne s’interposer entre le dit ventilateur et la carte mère.
Une fois en place, on a pu refermer la porte latérale, cette dernière n’étant pas épaisse et donc rigide, ça gère l’excédent de millimètres.

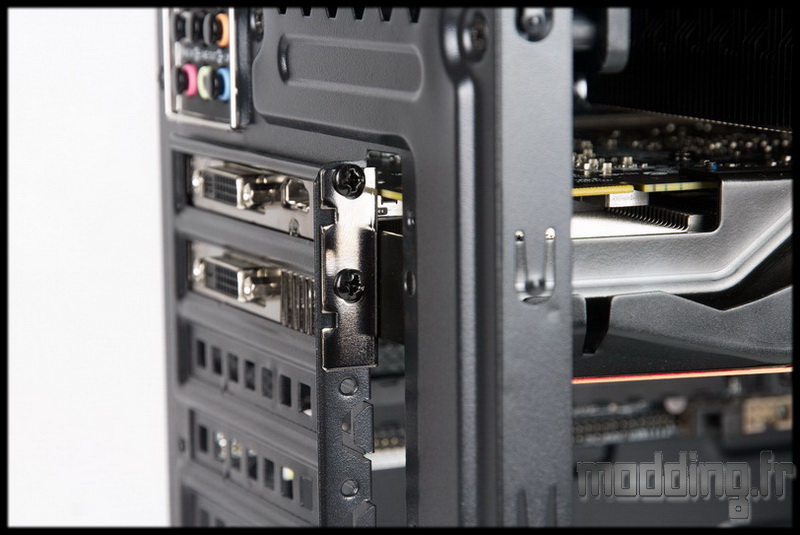

La carte graphique vient se fixer sur les slots PCI en ayant pris soin de retirer le cache plastique.
On utilise le tournevis avec des vis 6.32.

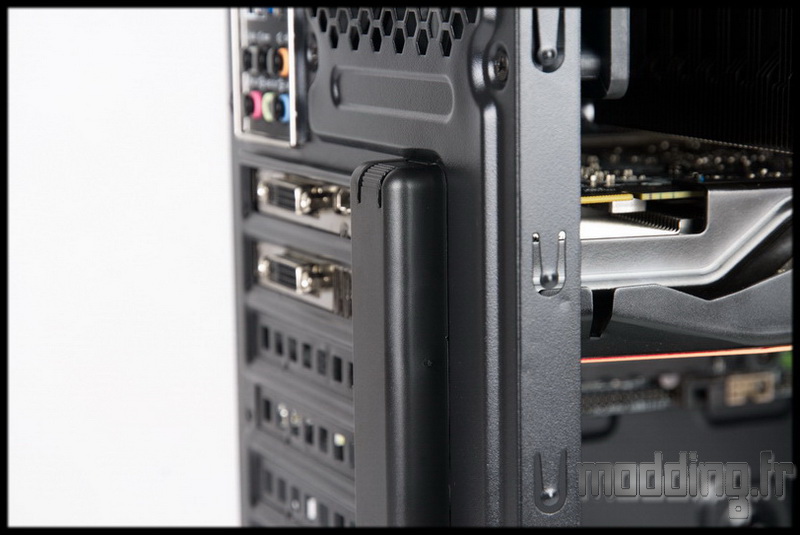

Et on clipse le cache sur le châssis pour dissimuler les fixations.

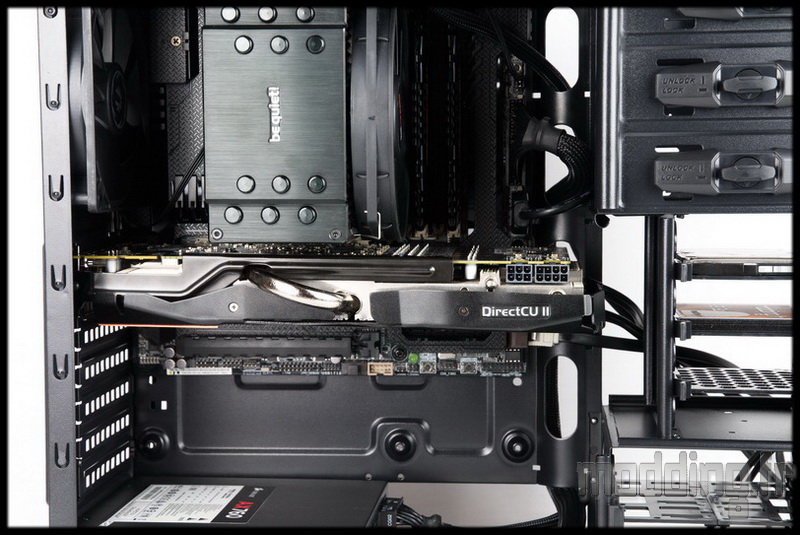

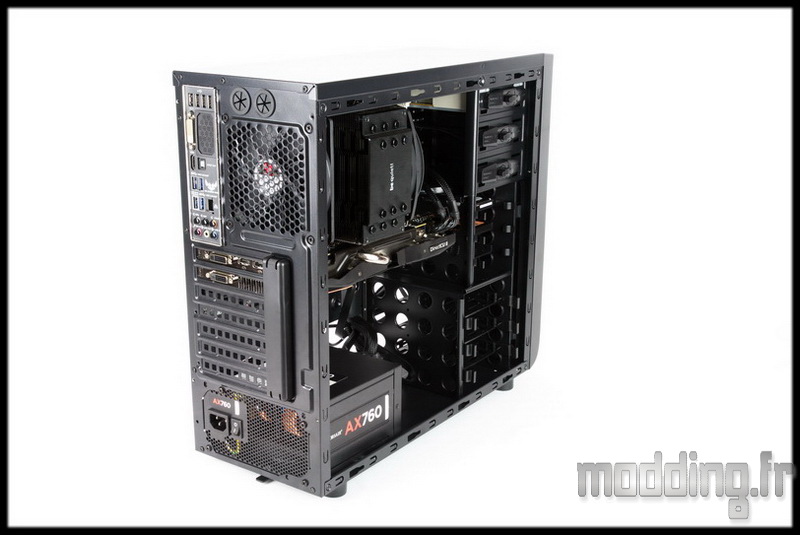

La carte graphique est donc la R9 280X DC2T d’Asus, elle mesure 285 mm de long. Grâce à l’emplacement médian de la cage 2.5″, le boitier accepte des cartes graphiques d’une longueur allant jusqu’à 30 cm.
En configuration multi-GPU, cela passe sur une carte mère au format micro ATX, mais cela n’est plus le cas pour une carte mère ATX : la 2ème butant alors sur la cage 3.5″.

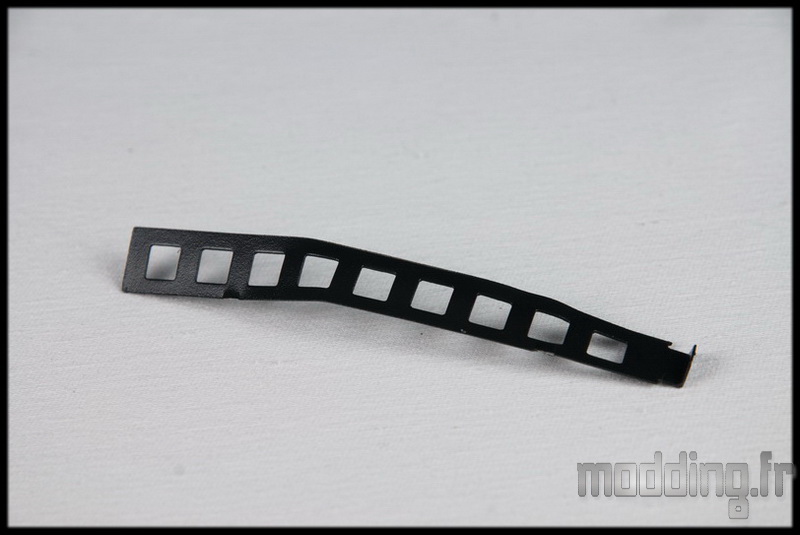

La carte graphique prend deux slots, il a fallu retirer une des équerres PCI…

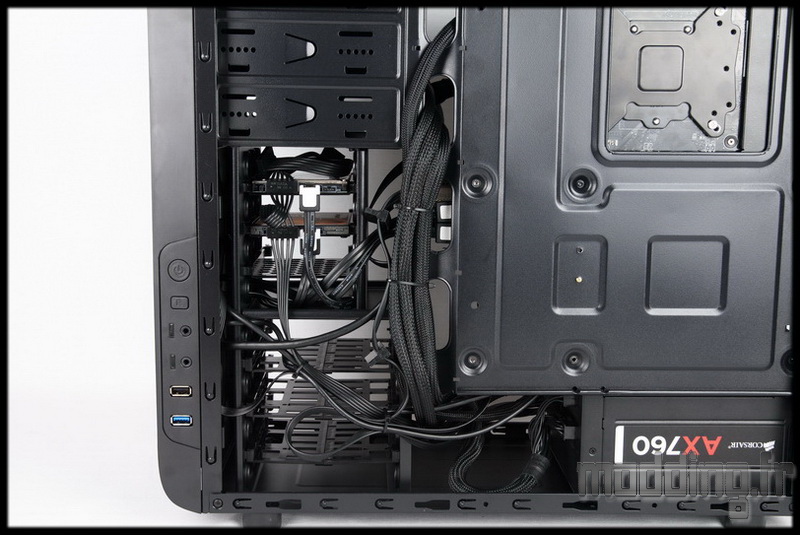

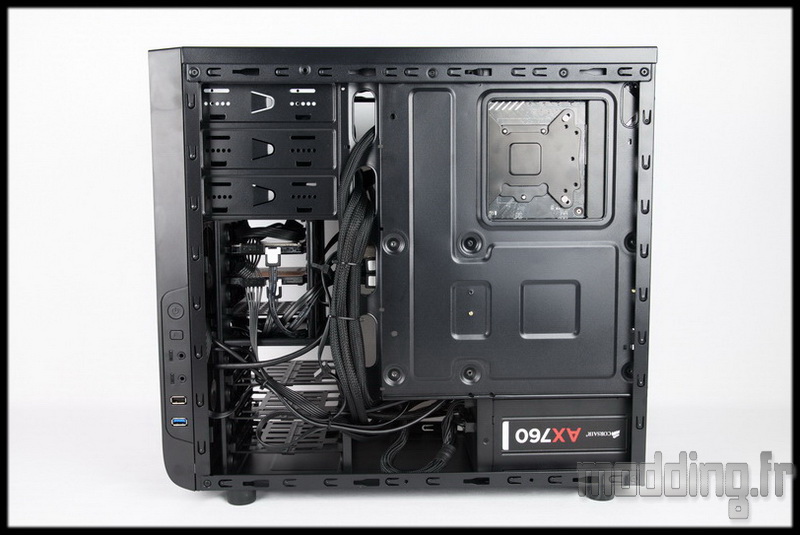

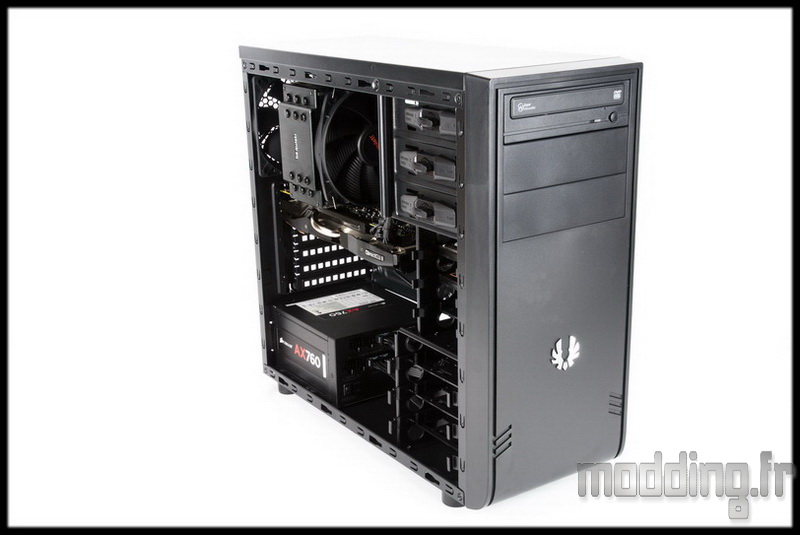

Un coup d’œil dans les coulisses.

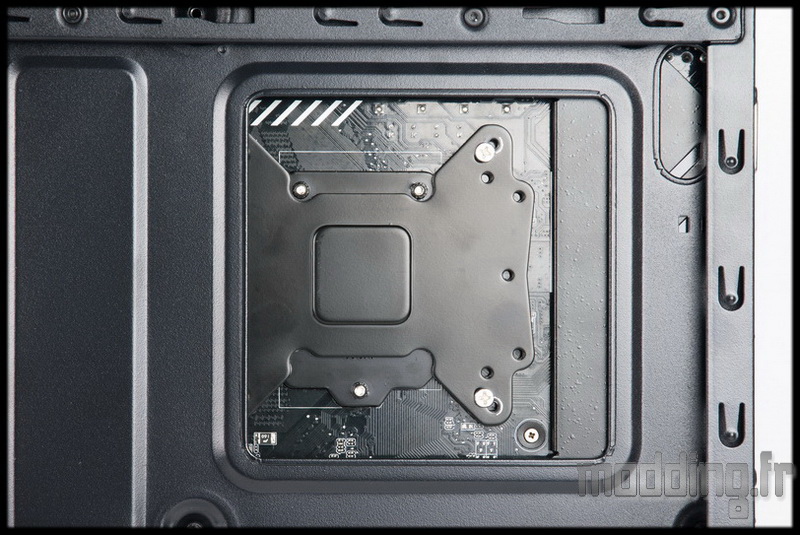

Un bémol (si ou la…) pour l’ouverture permettant l’accès à l’arrière de la carte mère.
Par contre le câble management se fait sans trop de difficulté.
Mis à part le câble audio du “front panel” un peu court! il faut un peu tirer dessus pour brancher la prise.
