BUNDLE / CÂBLAGE

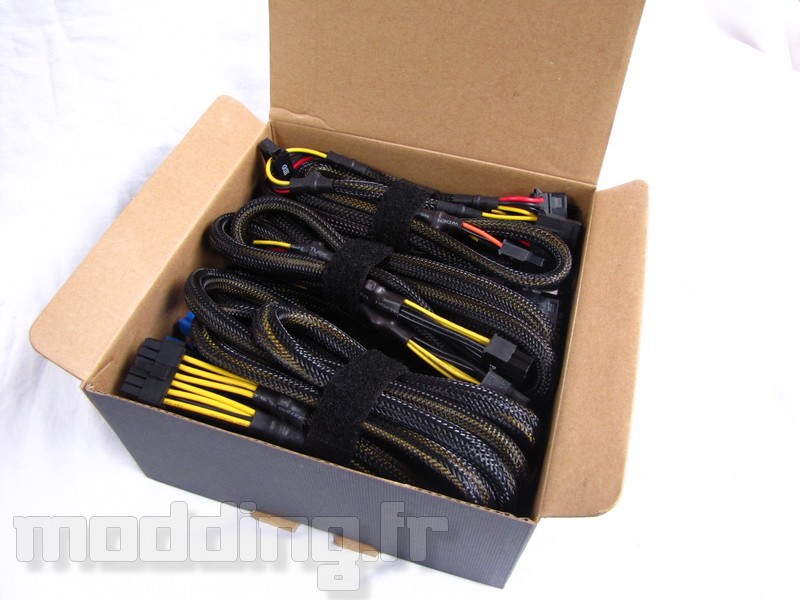

Les câbles se trouvent dans une boite séparée, ils sont organisés par type et maintenus par des bandes velcro.
bundle

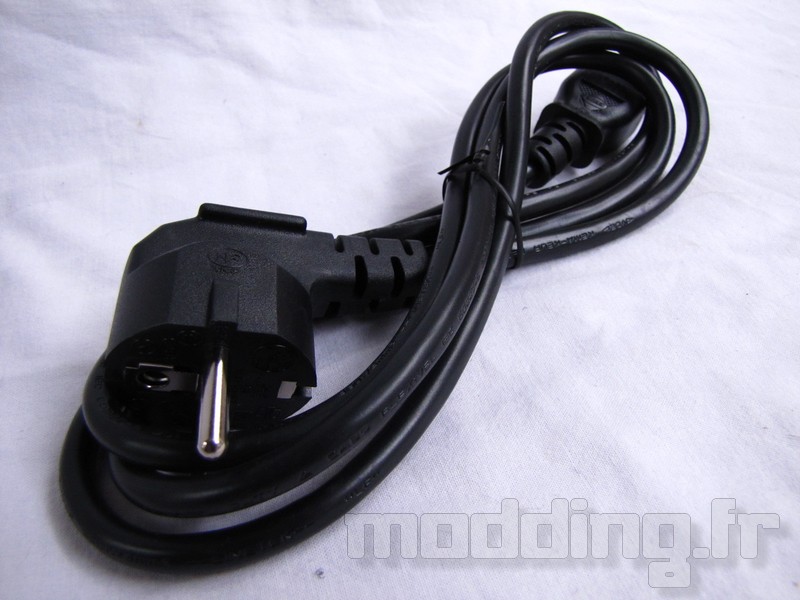

câble d’alimentation

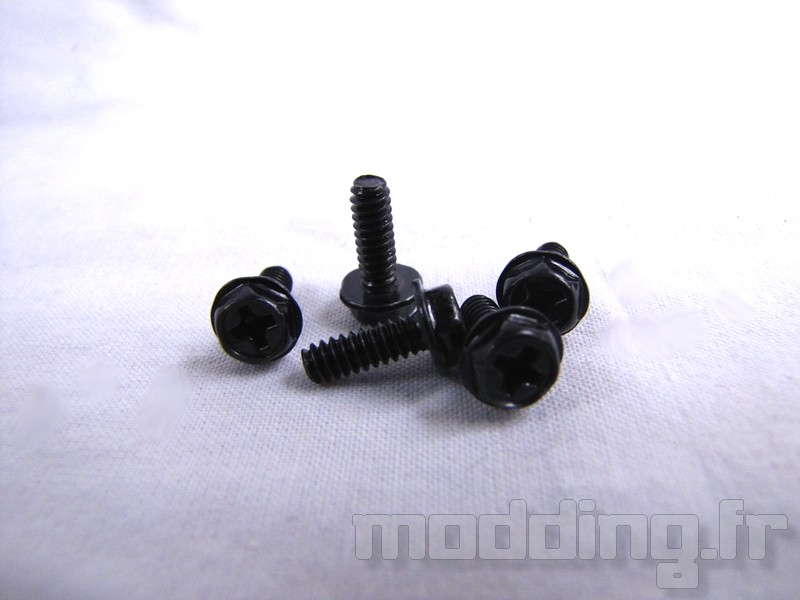

Vis de fixation classiques…

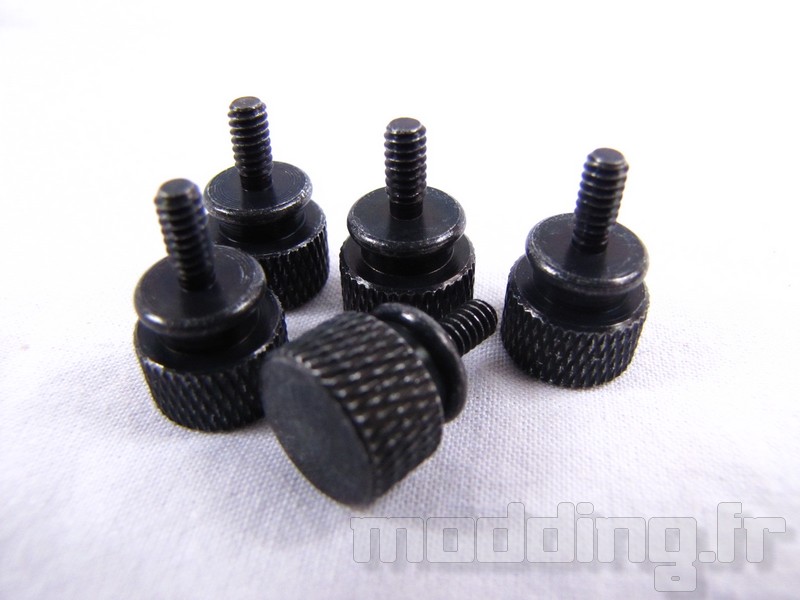

… ou à main.

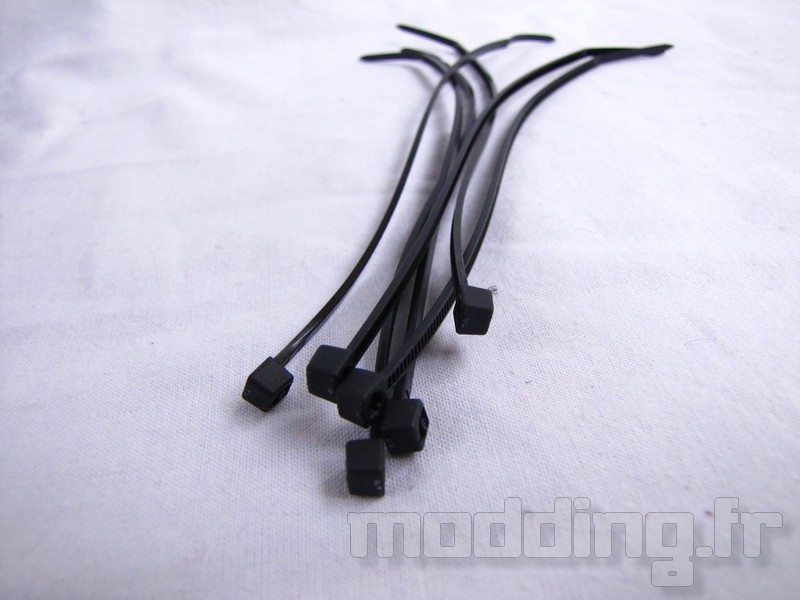

Serflex

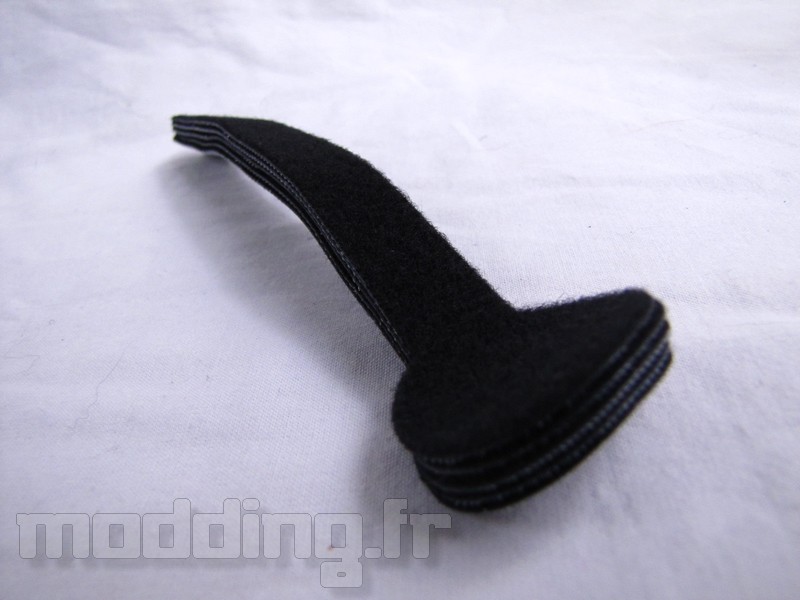

Velcro

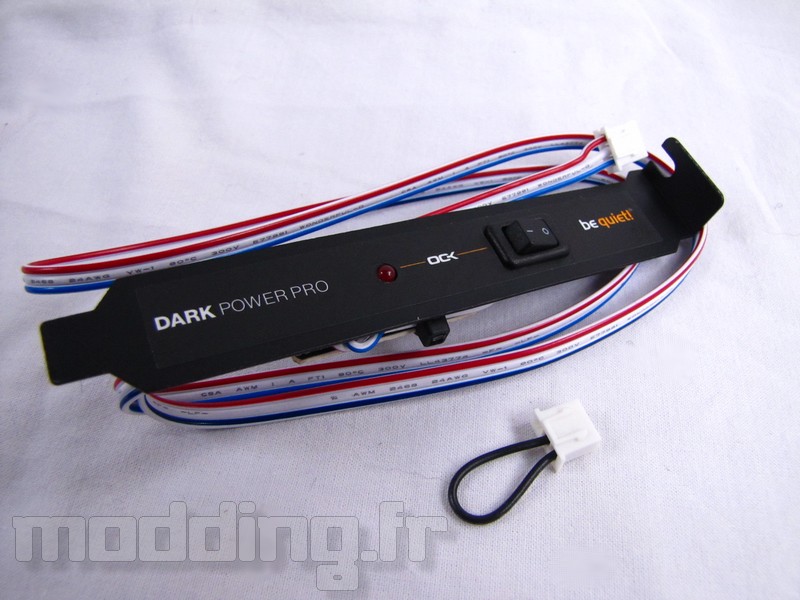

Cette équerre PCI permet d’activer le mode mono-rail – lorsque ce mode est activé une LED rouge est allumée. On peut voir juste à côté un cavalier qui permet d’activer ce mode en permanence. Attention bequiet! demande de ne jamais activer ce mode lorsque l’alimentation est en fonction.

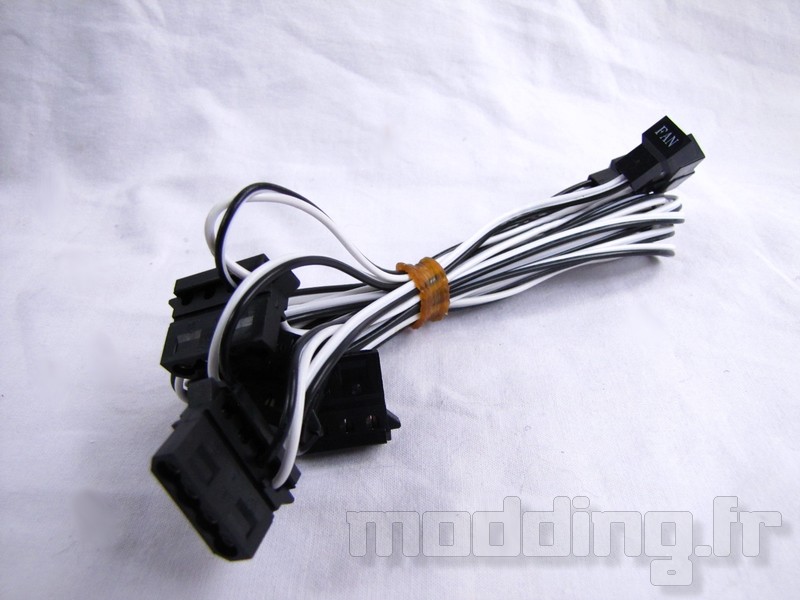

Ces 4 câbles permettent de brancher 4 ventilateurs sur l’alimentation.
Câblage
Tous les câbles sont identifiés.

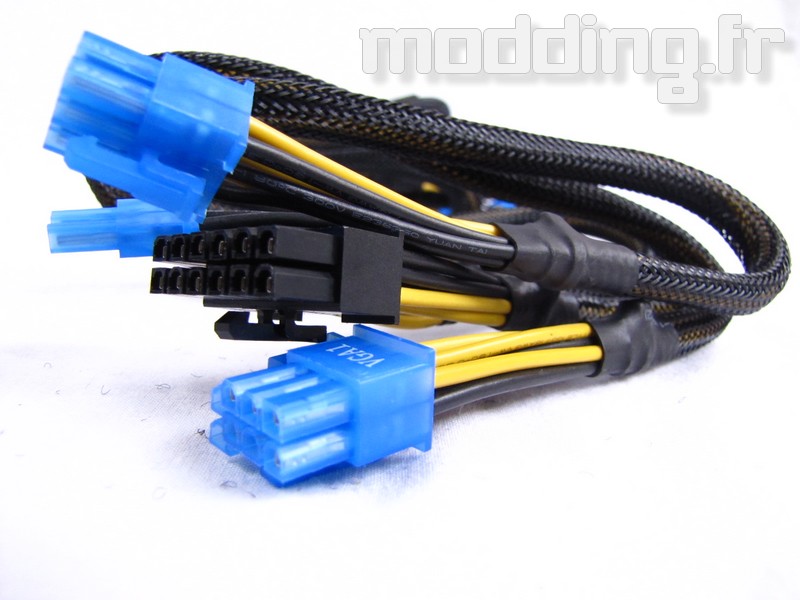

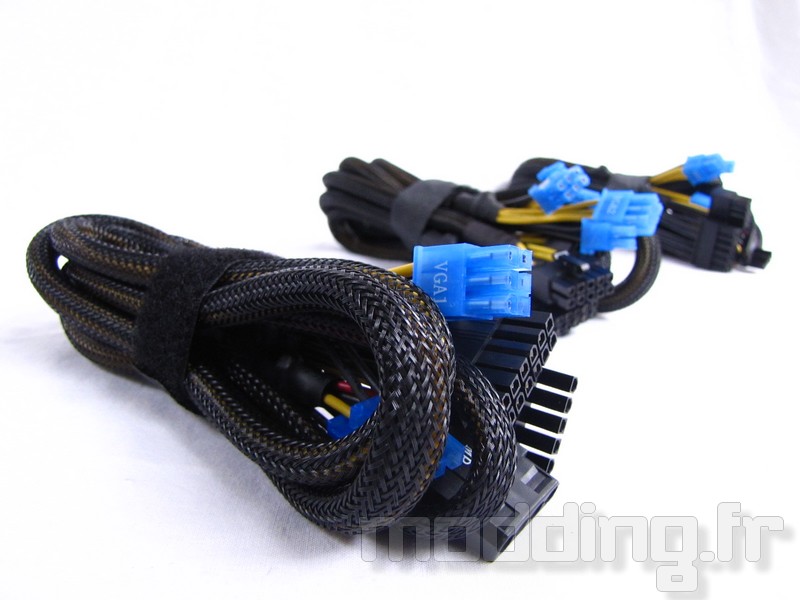

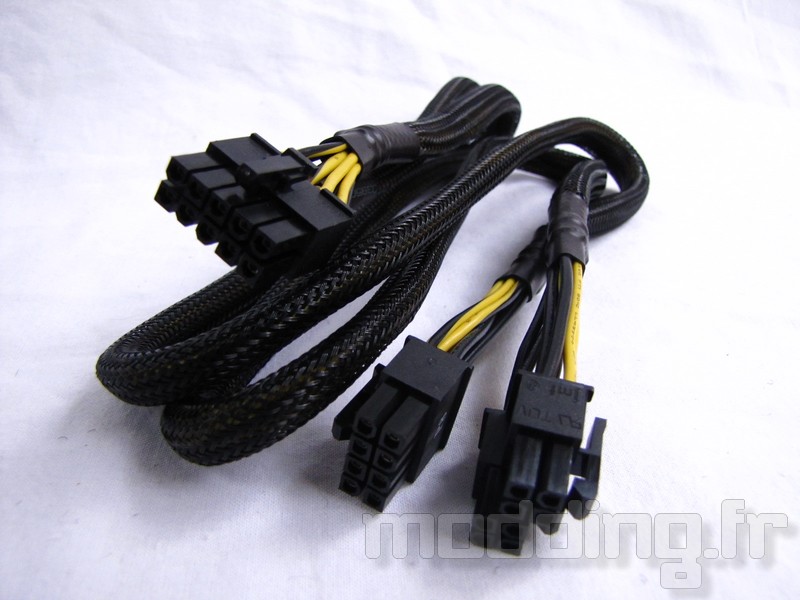

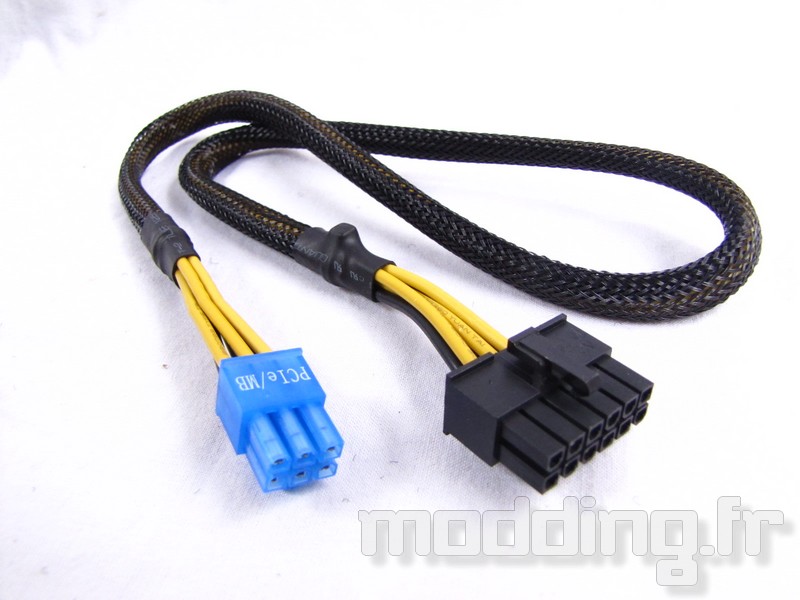

Les câbles PCIe – 3 x 6+2 et 1 x 6 – longueur 600mm.

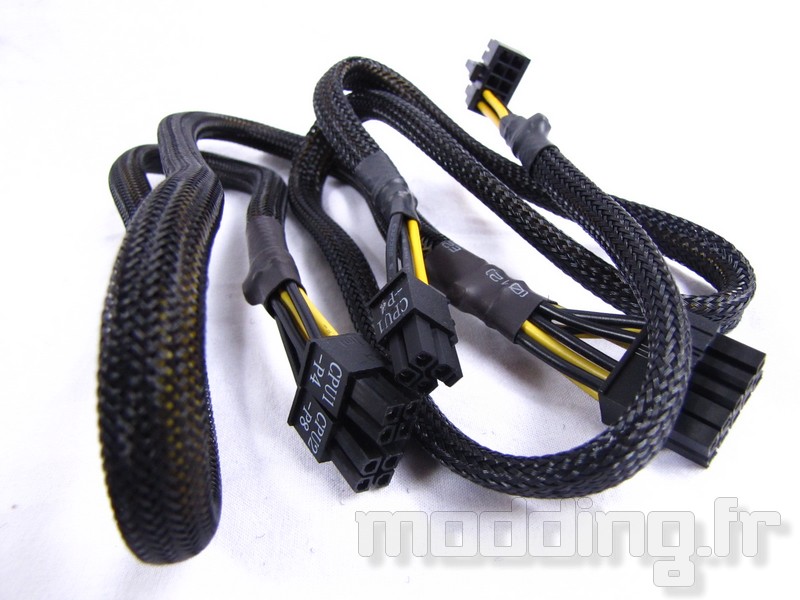

Les câbles P4/P8 qui servent à alimenter la carte-mère – longueur 700mm
- 1 câble avec 1 x P8 + 2 x P4
- 1 câble avec 2 x P4
- 1 câble avec 1 x P4

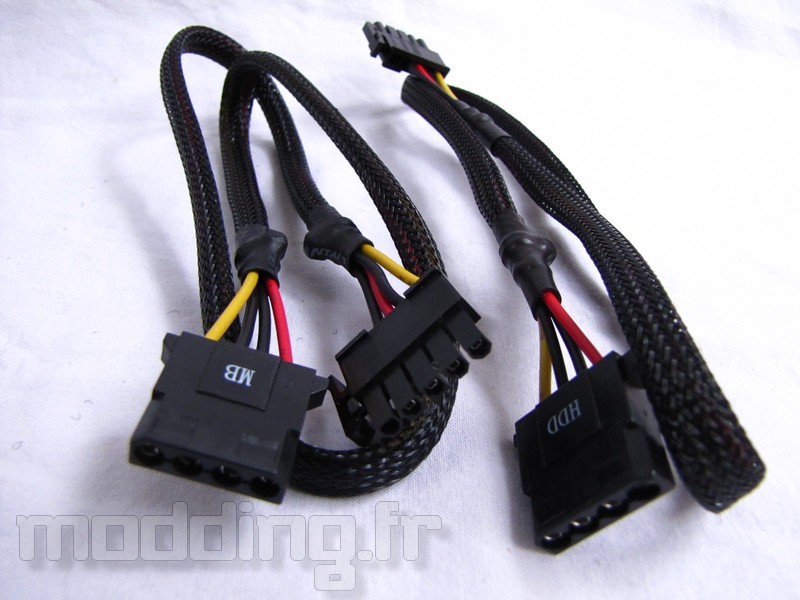

1 câble MOLEX pour les carte-mère possédant un tel connecteur – 1 câble MOLEX pour 1 DD – longueur 500mm
2 câble x 3 connecteurs S-ata – longueur 900mm

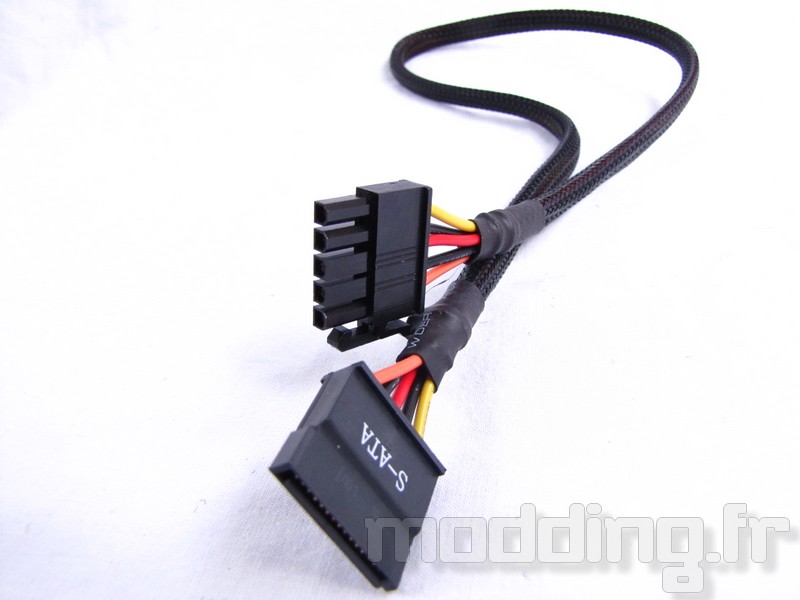

1 câble avec 1 connecteur S-ata pour un unique périphérique. longueur 500mm

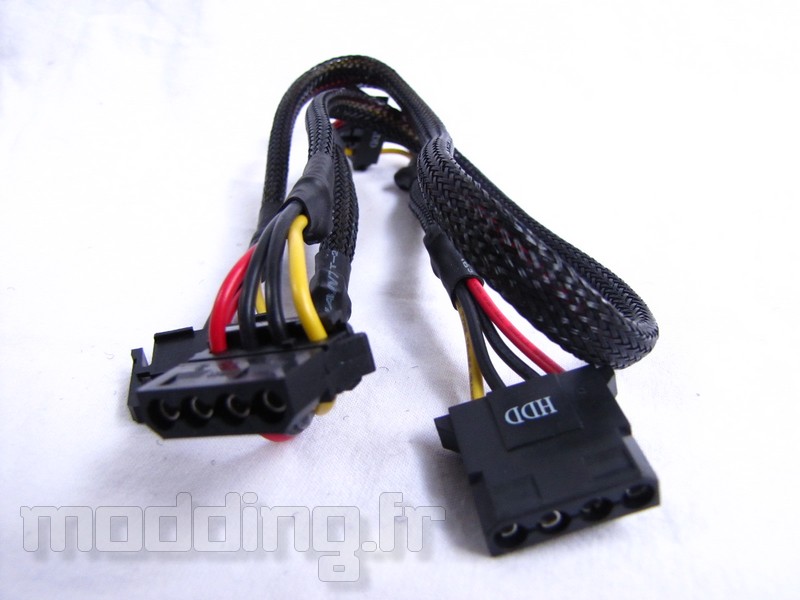

- 1 câble avec 3 x MOLEX
- 1 câble avec 2 x MOLEX + 1 x Floppy

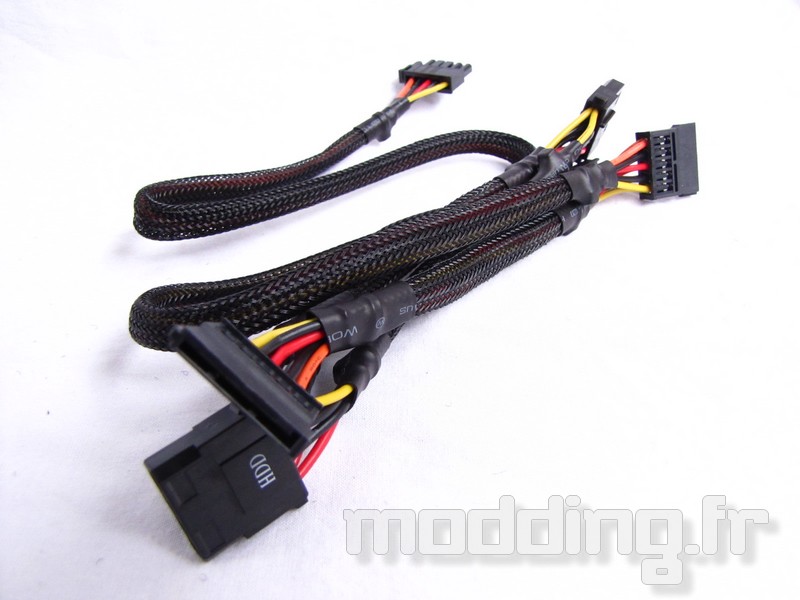

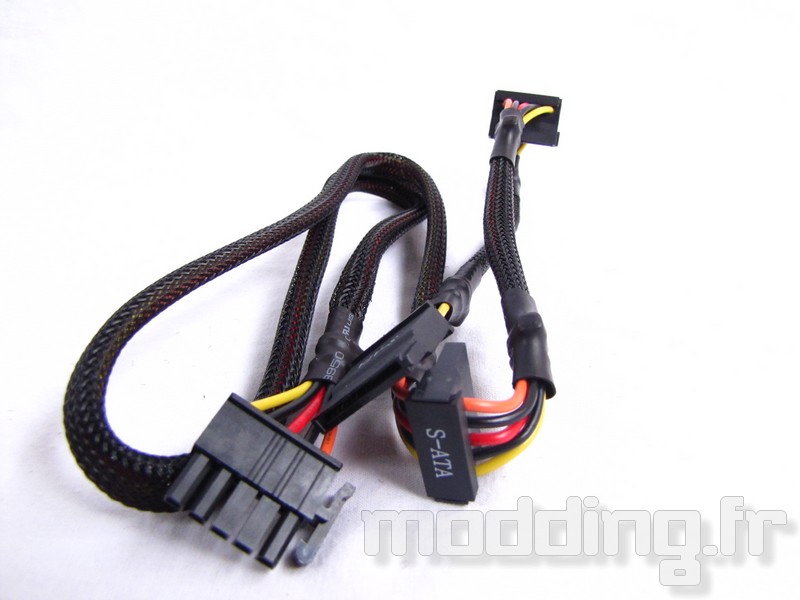

1 câble avec 2 x MOLEX + 2 x S-ata + 1 x Floppy

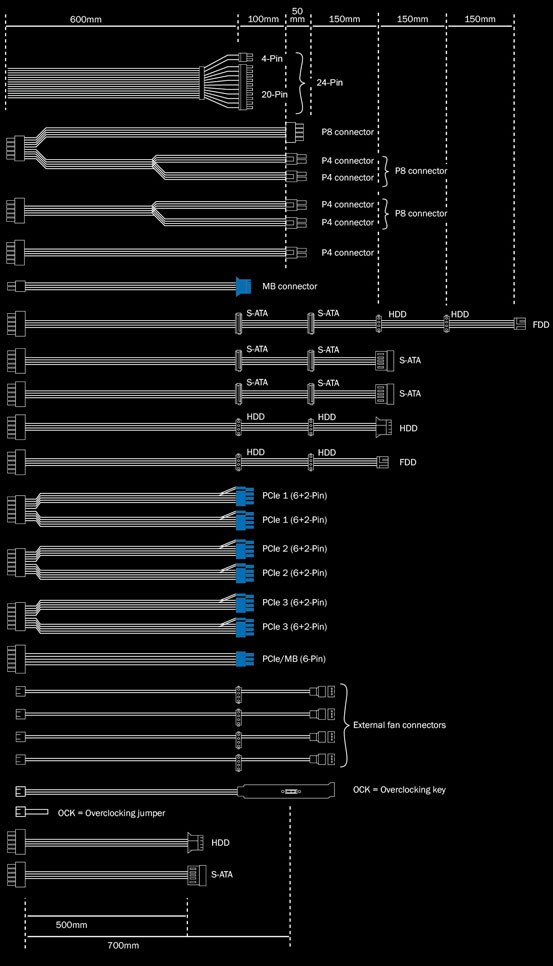

Récapitulons…
- Longueur du câble jusqu’à la carte graphique = 600mm
- Longueur du câble jusqu’au premier connecteur = 600mm
- Longueur maximum des câbles 1200mm
- Câble tout en un (SATA/IDE/FDD) = 1
- Nombre de câbles = 16

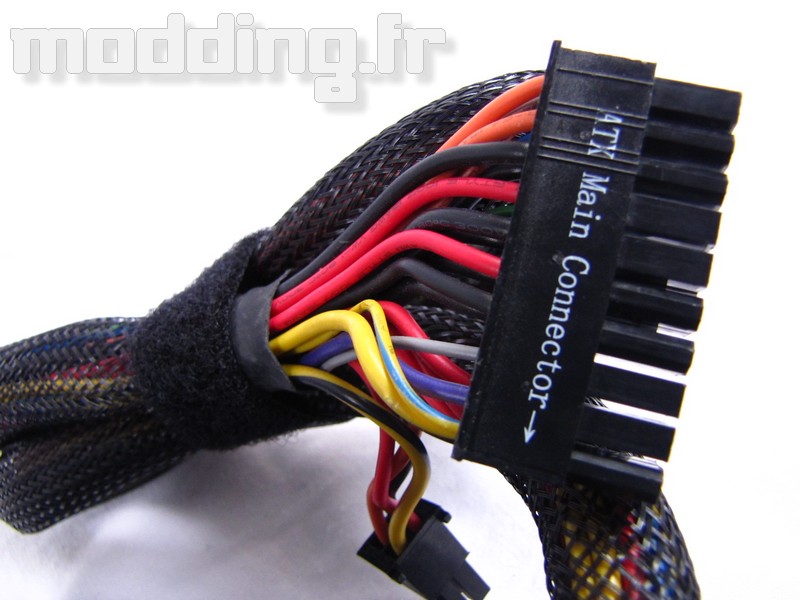

- ATX-Mainboard (20+4 pin) = 1
- P8 (8 pin) (CPU) = 1
- P8 (4+4 pin) (CPU) = 2
- P4 (4 pin) (CPU) = 1
- PCI-E 6 pin (GPU) = 1
- PCI-E 6+2 pin (GPU) = 6
- MOLEX 4 pin (HDD) = 9
- SATA 5 pin (HDD) = 9
- FDD (Floppy) = 2
- Connecteur de carte-mère = 1
- Connecteurs de ventilateurs externes = 4
