INTÉRIEUR
Certification 80+ Gold
Tous les modèles de la gamme Straight Power 10 bénéficient de la certification 80 PLUS Gold et affichent un rendement électrique atteignant 93% à 230 V. Ils ont également un PFC actif de 0,99 et sont conformes à la directive européenne ErP 2014. Leur consommation en mode veille est inférieure à 0,3 W.
Active Clamp + SR + DC to DC

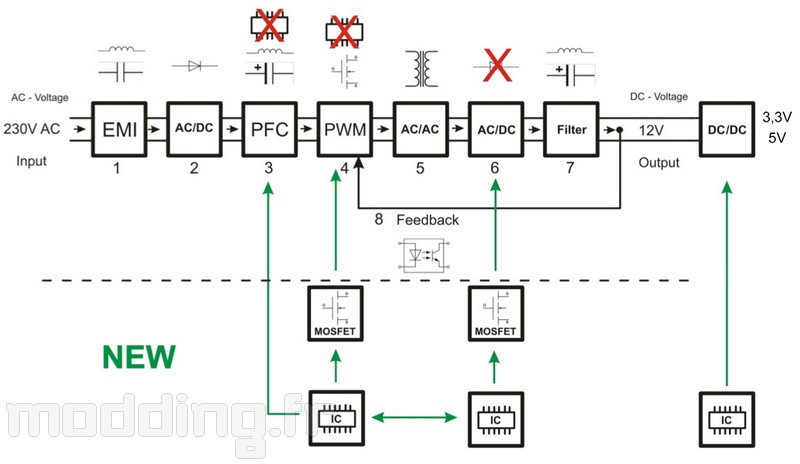

Les Straight Power 10 exploitent l’excellente topologie appelée Active Clamp + SR (Synchronous Rectifier). Cette topologie utilise de nouveaux contrôleurs de circuits intégrés plutôt que des composants passifs. Ainsi la transformation du courant est constamment contrôlée et maintenue à un niveau d’efficacité optimal. La topologie « Active Clamp + SR » est aujourd’hui la meilleure pour concevoir des alimentations de moyenne puissance (inférieure à 800 W) certifiées 80 PLUS Gold, à un coût raisonnable. La technologie DC to DC a été intégrée dans cette nouvelle génération de Straight Power 10. Elle permet de générer le 3.3 V et le 5 V à partir du 12 V, pour une meilleure stabilité.
Les deux circuits intégrés communiquent entre eux. Par conséquent ils contrôlent les composants pour optimiser le rendement en récupérant du courant normalement perdu. Ceci s’appelle le ZCS/ZVS « Zero Voltage, Zero Current Switching technology ».

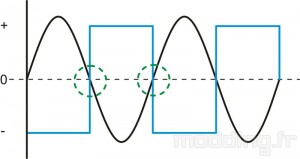

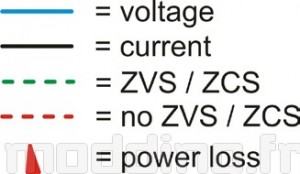

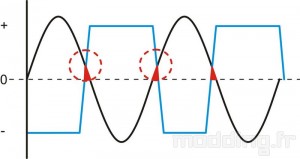

Le graphique représente comment la technologie ZCS/ZVS récupère les pertes par rapport aux autres topologies. On constate que l’échange se fait au niveau de la ligne zéro. Les topologies traditionnelles ne peuvent pas contrôler suffisamment précisément ce point d’échange ce qui génère les pertes. Avec la technologie ZCS/ZVS, le courant perdu est récupéré pour garantir un meilleur rendement.
Configuration des rails
Chaque Straight Power 10 dispose de 4 rails 12 V indépendants, à l’exception du modèle 400 W qui n’en compte que 3. Les rails sont configurés de la manière suivante :
- Main 24P – PATA – SATA – Floppy = 12V
- CPU = 12V
- PCI-E = 12V
- PCI-E = 12V
DC to DC pour le 3.3 et le 5 V
La technologie DC to DC a été intégrée dans cette nouvelle génération de Straight Power 10. Elle permet de générer le 3.3 V et le 5 V à partir du 12 V, de manière encore plus stable que dans les modèles précédents, qui bénéficiaient de systèmes de contrôles croisés.
*Veuillez noter que la Straight Power 10 400 W dispose uniquement de 3 rails 12 V.
