Montage :

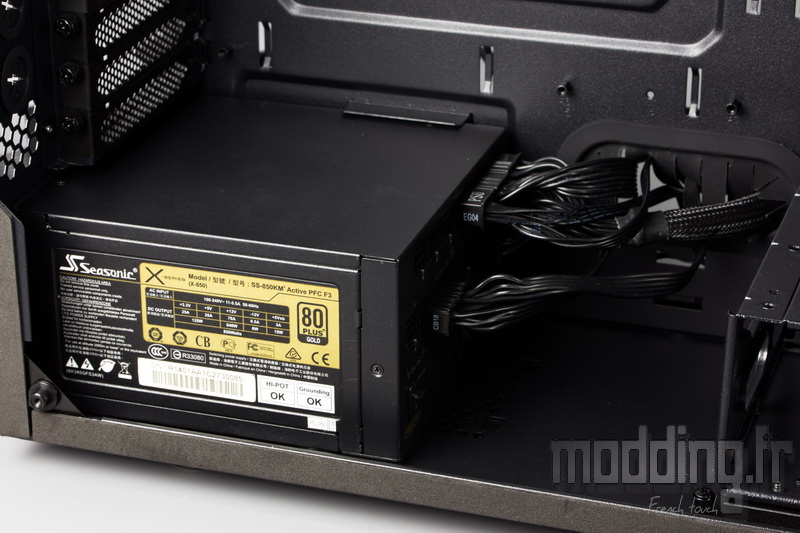

Nous commençons par le bloc d’alimentation qui vient reposer sur les 4 petits plots en caoutchouc.
De par l’absence d’emplacement pour ventilateur sur la base du châssis, le boitier peut accueillir des blocs jusqu’à 220 mm de profondeur.
Bitfenix fait l’impasse sur le cache alimentation…. Dommage….

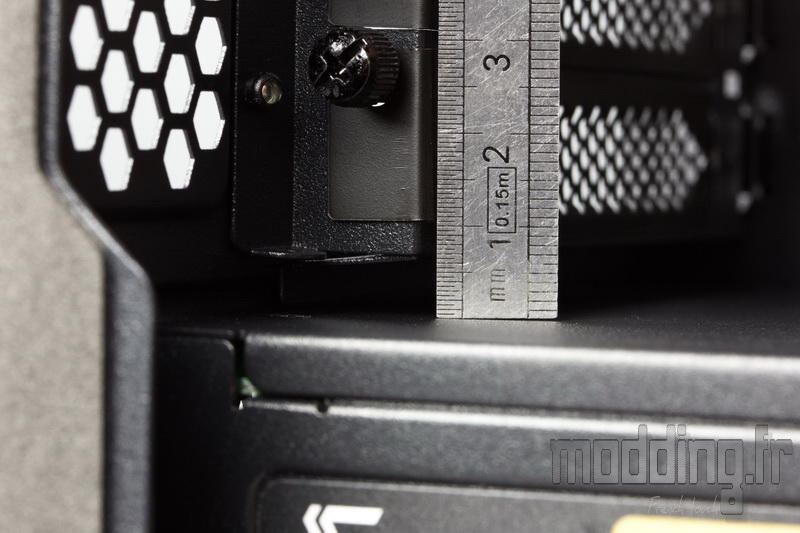

Nous avons un espace de 5 mm si jamais il nous prend l’envie de confectionner notre propre cache.

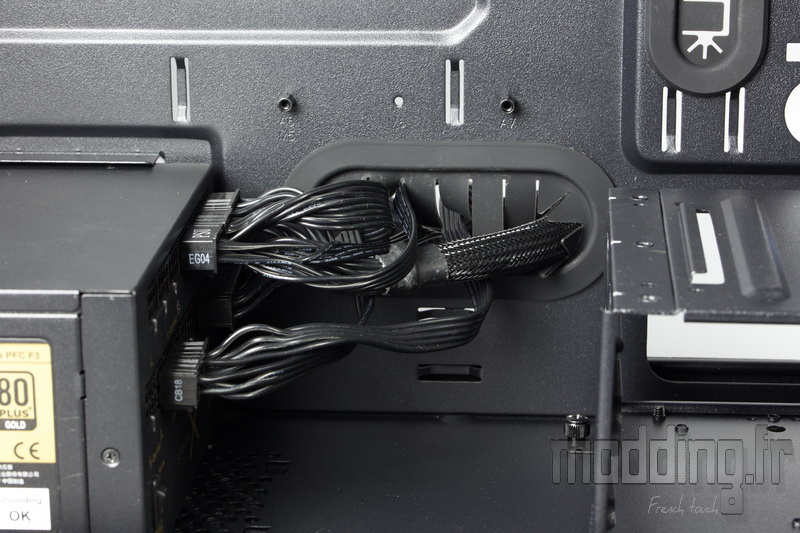

Une large ouverture munie d’un grommet permet de faire passer directement les différents câbles dans les coulisses du boitier.

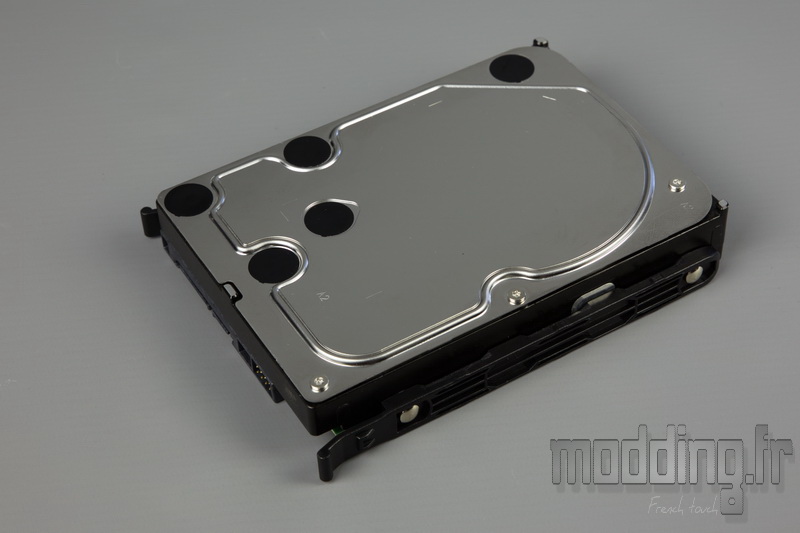

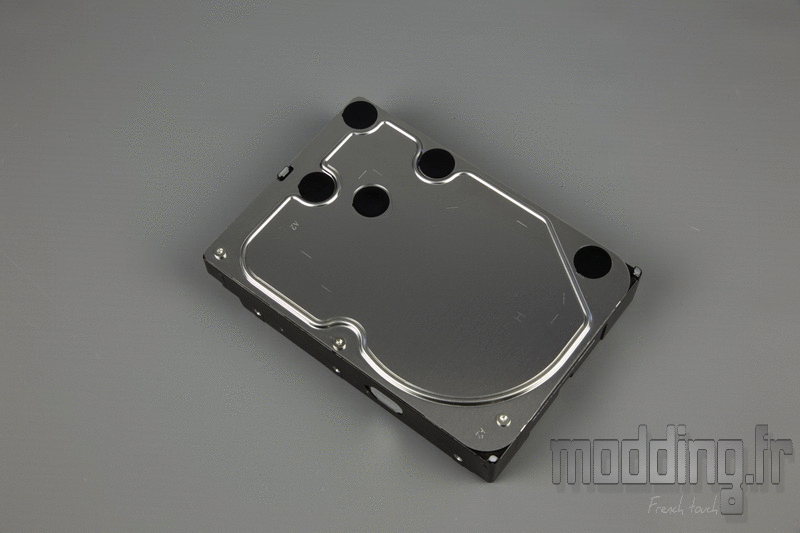

Pour la fixation du disque dur 3.5″, nous disposons de rails au niveau du bundle.
Leur fixation est des plus simple!
On fait coïncider les ergots montés sur silentbloc au niveau des trous de la structure du disque dur.
On appuie dessus et c’est tout bon!

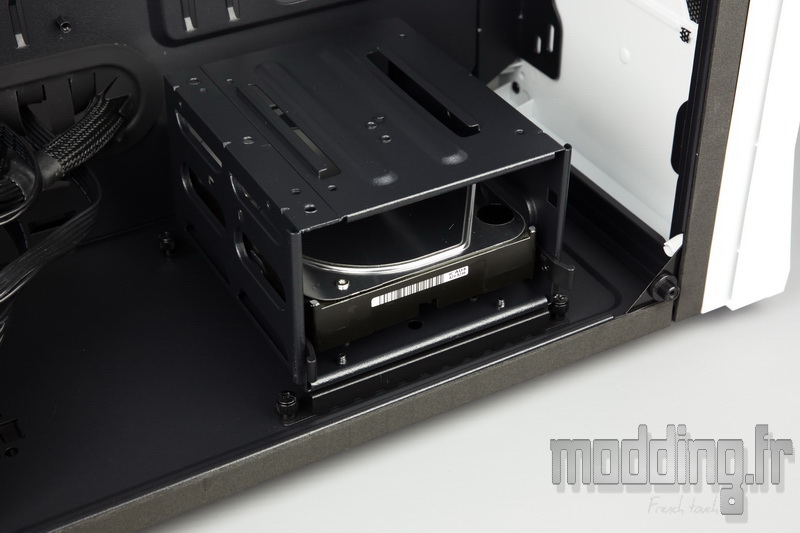

Ne reste plus qu’à glisser l’ensemble dans la cage inférieure ou …

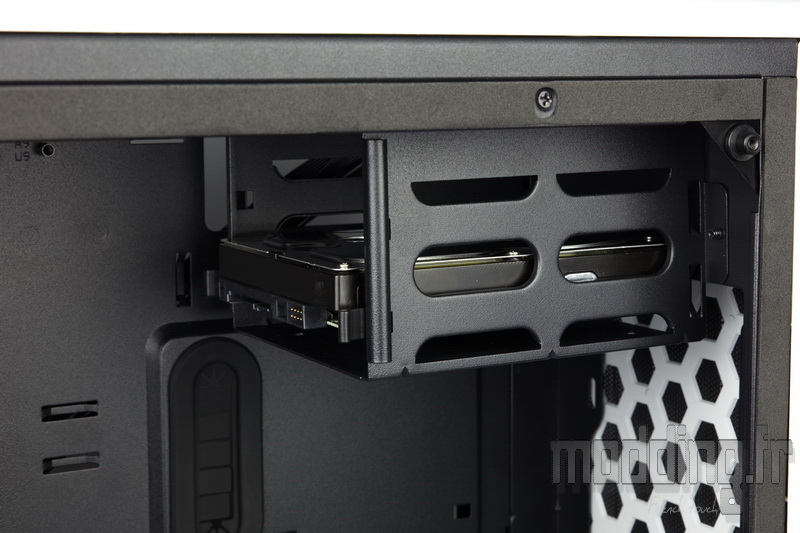

… Ou supérieure.
Pour cette dernier cage, il nous faut inverser le sens des rails afin d’avoir la connectique du disque dur accessible.

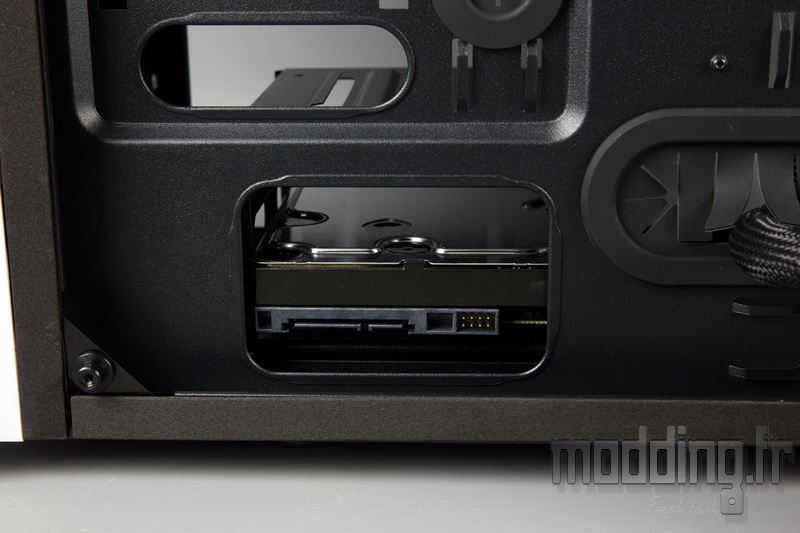

Quant à la cage inférieure, nous avons vu que nous disposons d’une large ouverture coté coulisses.

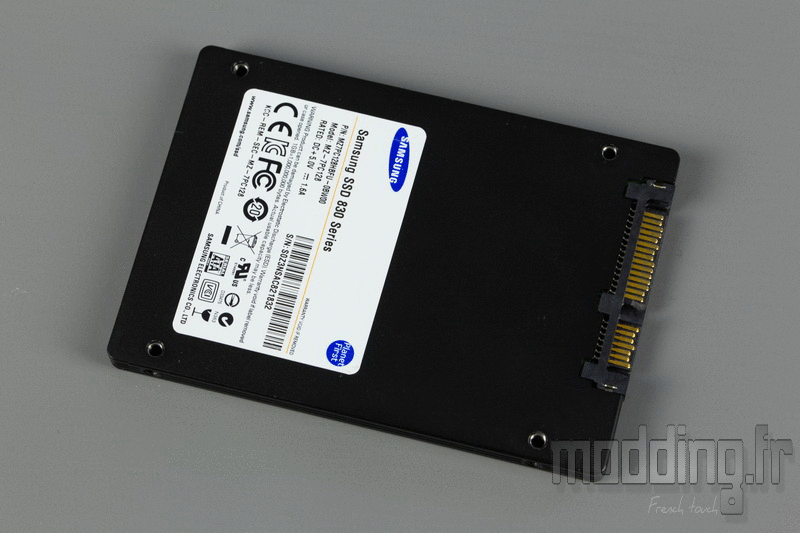

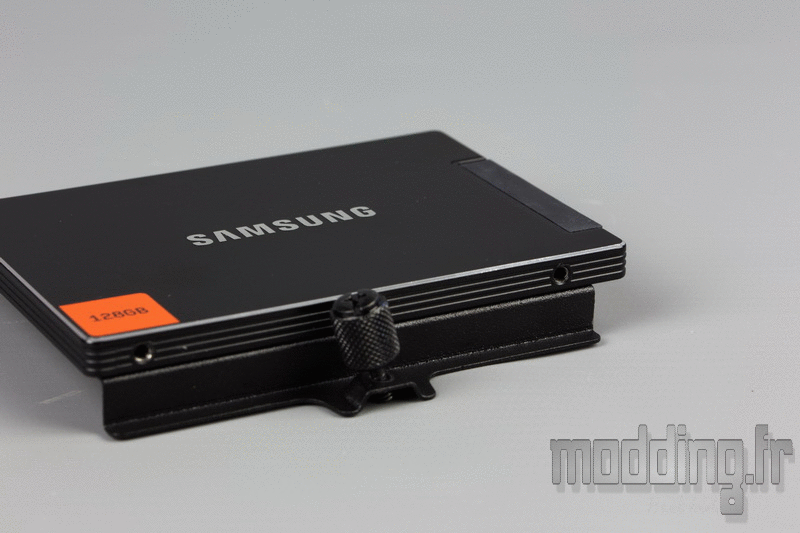

En ce qui concerne le SSD, son support specifique se fixe par le dessous à l’aide de 4 vis M3.
Ici aussi, on vérifie l’orientation de l’unité de stockage en fonction de l’emplacement du support dans le boitier afin d’avoir la connectique accessible.

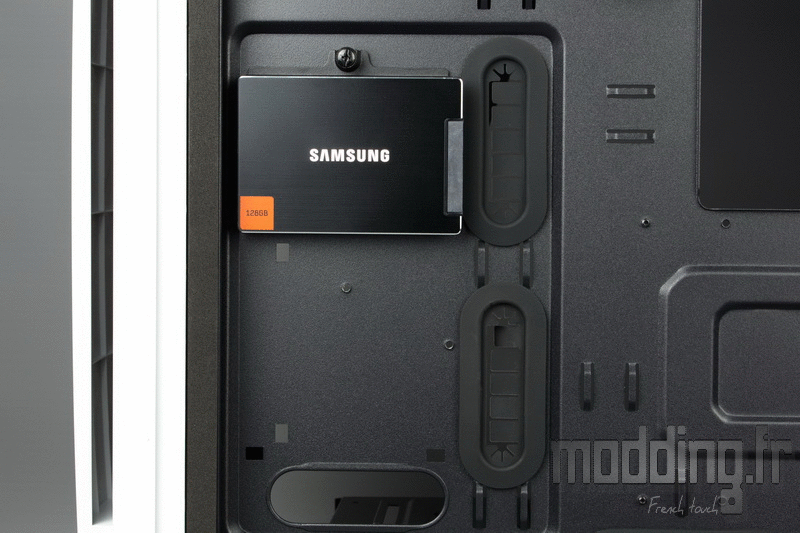

Nous avons deux emplacements au niveau des coulisses.
La spécificité de l’Aurora est de proposer un petit carénage dédié au support SSD du compartiment principal afin de sublimer ce SSD par le biais d’un rétroéclairage par Leds RGB.

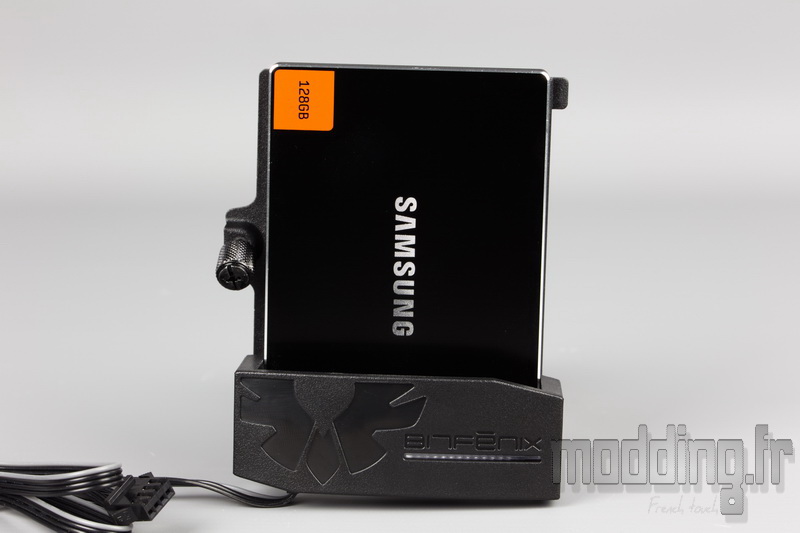

Une fois l’unité de stockage en place sur son support, nous fixons le Chroma SSD avec deux petites vis M3 à tête fraisé sur les bords du SSD.
Logo Bitfenix et une petite bande de 3 Leds RGB afin de mettre en valeur cette unité de stockage.

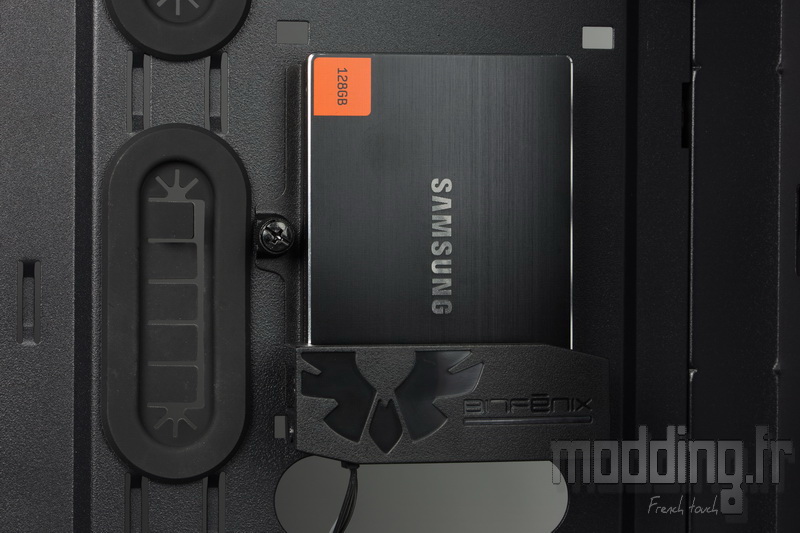

On fixe le tout dans son emplacement spécifique du coté du compartiment principal, à l’avant du plateau de la carte mère.
Nous disposons d’une ouverture dédiée juste en dessous afin de faire passer les câbles connectés au SSD et à la bande de Leds.

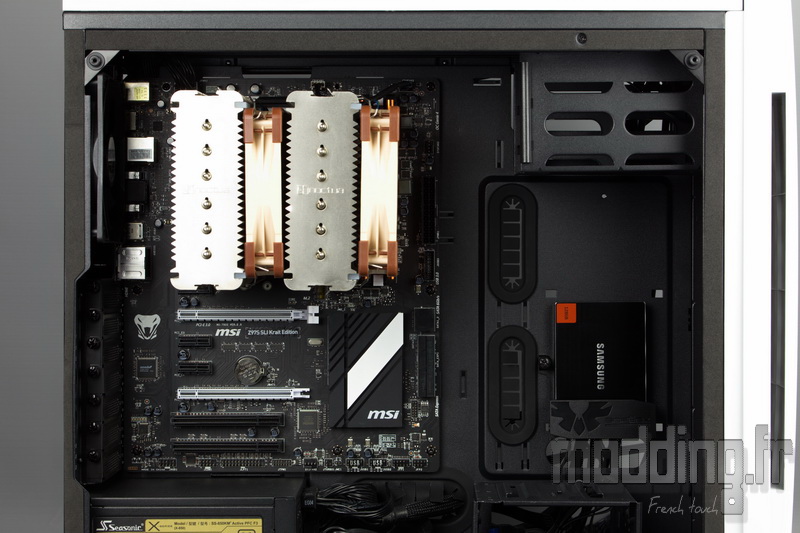

La fixation de la carte mère se fait par des vis de type M3.
Comme on peut le voir sur la photo les passages de câbles munis de grommet sont à bonne distance du bord de la carte mère, le boitier acceptant le format E-ATX.

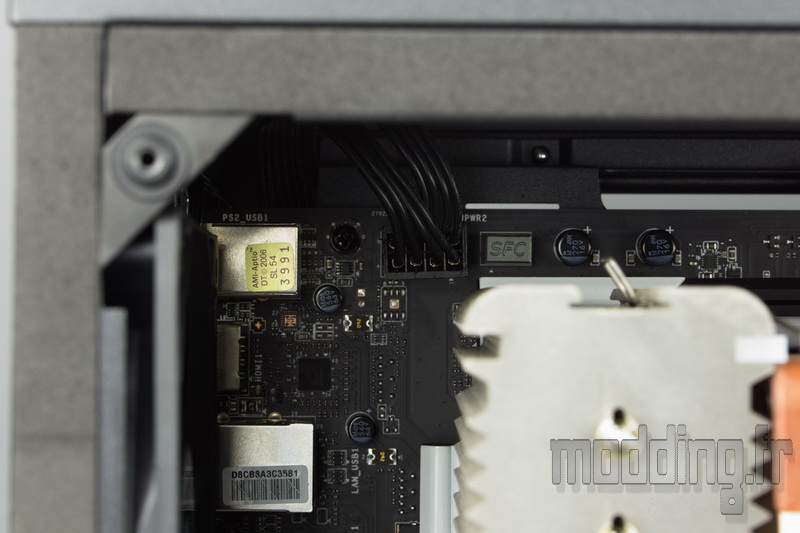

Pas de soucis majeur pour faire passer le câble CPU, cependant en fonction de l’encombrement du ventirad nous conseillons de le brancher avant de positionner la carte mère.

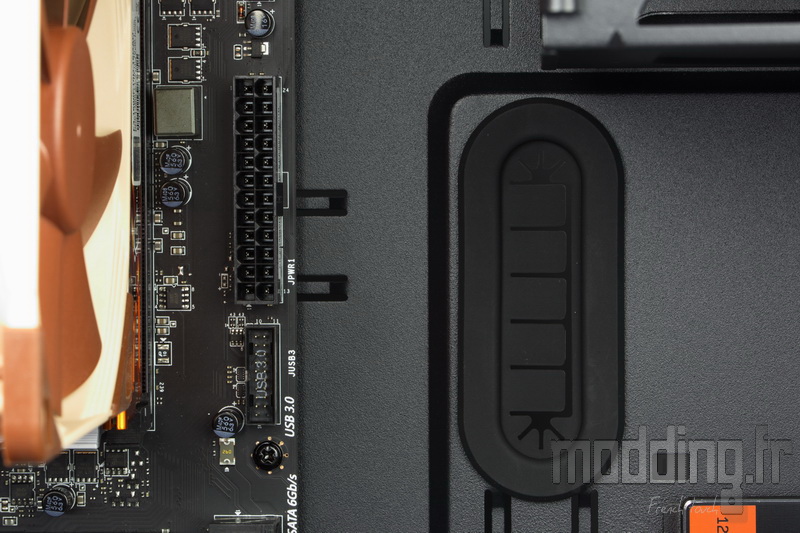

Le passage de câble est quasiment bien en face de la prise ATX de notre carte mère.

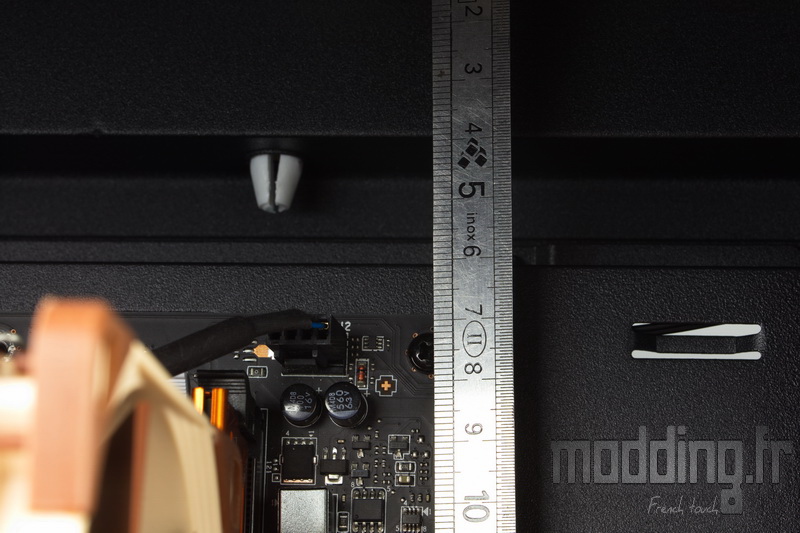

Sur le haut du boitier, nous disposons de 70 mm pour mettre en place un radiateur 240 ou 280 embarquant ses deux ventilateurs.
Pas moins de 400 mm pour la carte graphique! pour sûr nous avons de la place!
La distance diminue en fonction des éléments que l’on place à l’avant du châssis comme un radiateur et / ou un réservoir…

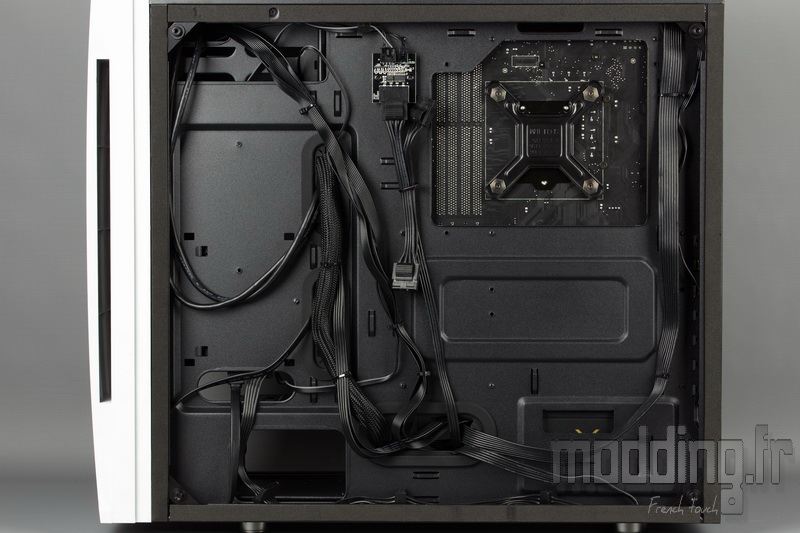

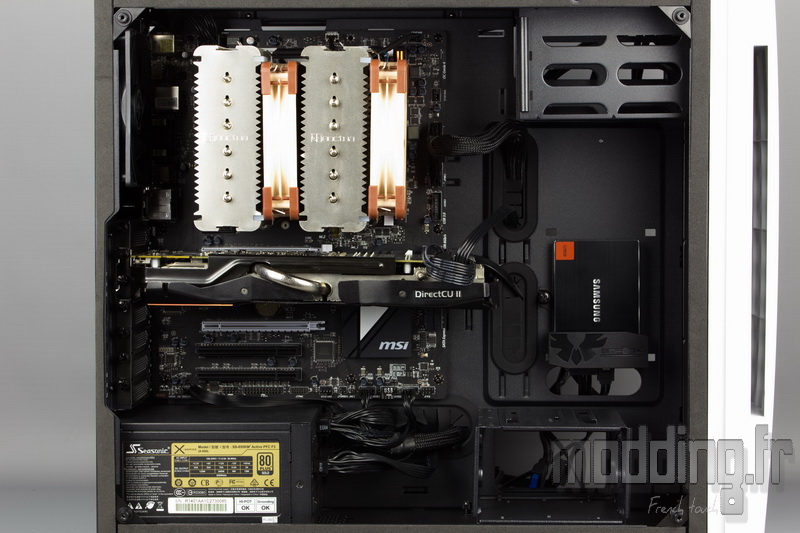

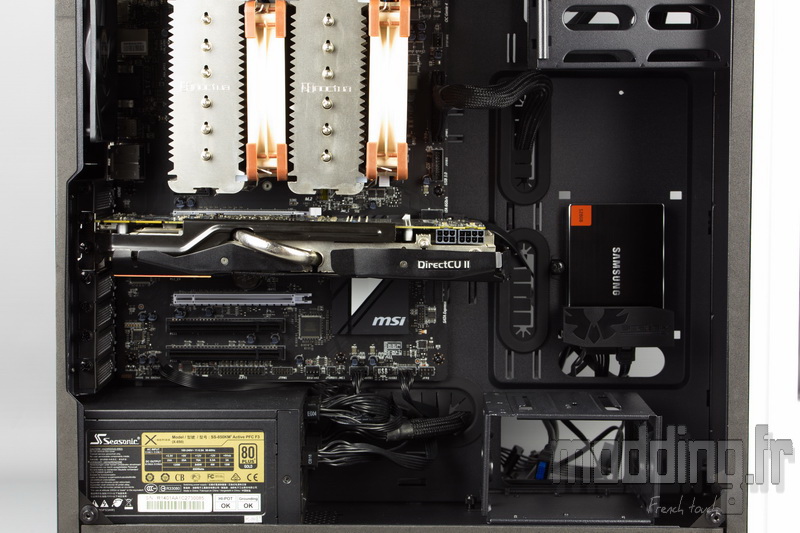

On branche tous les câbles.
Constitués de fils noirs, cela restera d’autant plus discret derrière la baie vitrée….
Les nombreux points d’ancrage nous facilitent grandement la tache quant au rangement des câbles.
Il faudra investir dans d’autres colliers Serflex…
On peut faire mieux… Mais avons nous dit que la vitre de ce coté est totalement opaque…
Au niveau du ventirad nous disposons de 160 mm ce qui englobe la plupart des systèmes de refroidissement en Aircooling.
On branche le cordon secteur et on allume le PC.

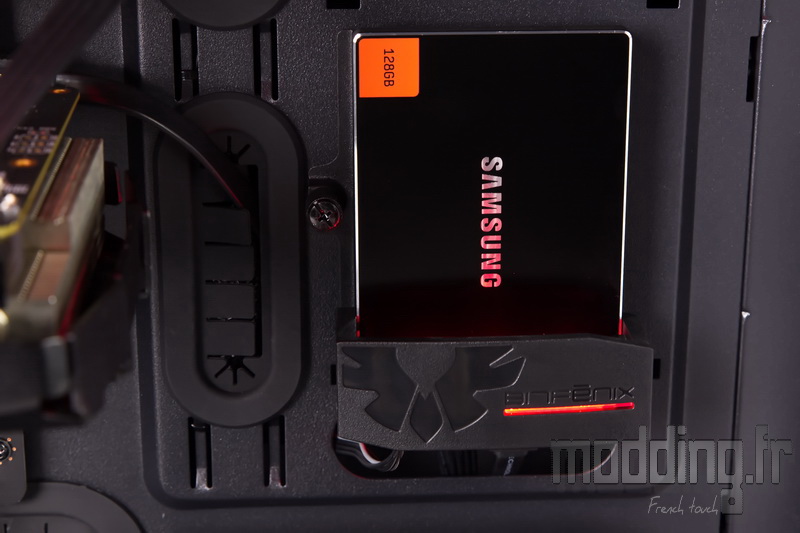

Le rétroéclairage du carénage pour le SSD illumine discrètement ce dernier d’une couleur rouge.
Nous avons même le nom Bitfenix qui est souligné.
En appuyant successivement sur le bouton “Eclairage” du boitier, nous faisons défiler les différentes couleurs que propose le contrôleur RGB.
Elles sont au nombre de 7 : Rouge, Vert, Bleu, Violet, Jaune, Blanc et Vert “Nvidia”.
La diffusion lumineuse reste cependant assez discrète… notamment sur notre SSD de couleur noire…
On met en place les portes en verre trempé…

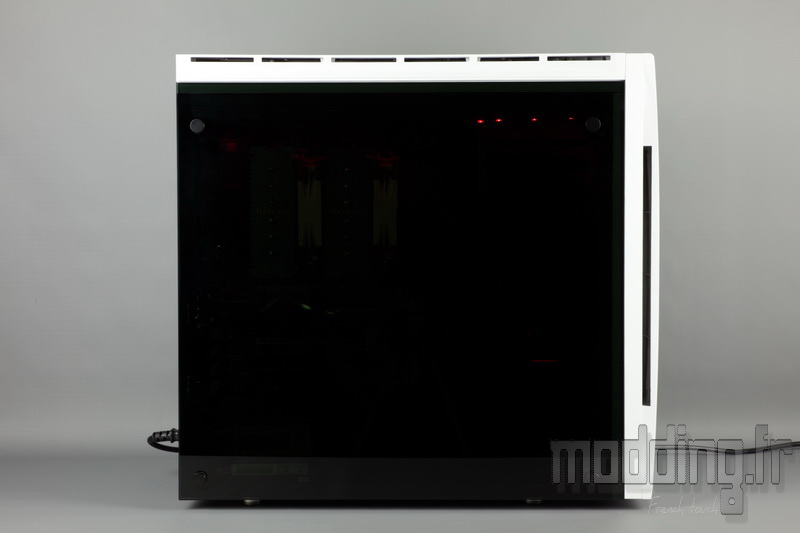

Sur cette photo, le PC est éteint… L’aspect bien fumé du verre occulte complètement la vue sur les composants!
On devine tout juste les ventilateurs du ventirad.
Nous avons mis en place la bande de Leds Alchemy 2.0 Magnetic RGB d’une longueur de 60 cm sur le haut du chassis.
Nous l’avons branchée sur la prise accessoire du rétroéclairage du support SSD afin qu’elle profite du contrôleur RGB intégré.

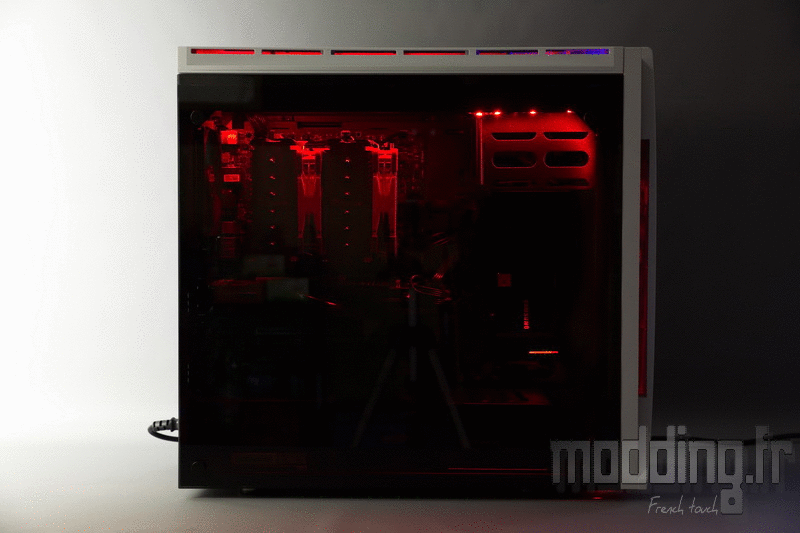

Sur cette photo, le PC est allumé !!!!
Oups!!! force est de constater que l’on ne voit pas grand chose…
…. Ou tout du moins lorsque l’éclairage de nos spots est au maximum…
Cela va tout de suite mieux lorsque l’on plonge la pièce dans la pénombre!
Mais il faut bien plus que 60 cm de bande de Leds pour obtenir un éclairage homogène du boitier.
En plus des 7 couleurs, le contrôleur nous propose un effet respirant mettant en scène la totalité de ces couleurs, sans compter le fait d’éteindre le rétroéclairage.
