Démontage :

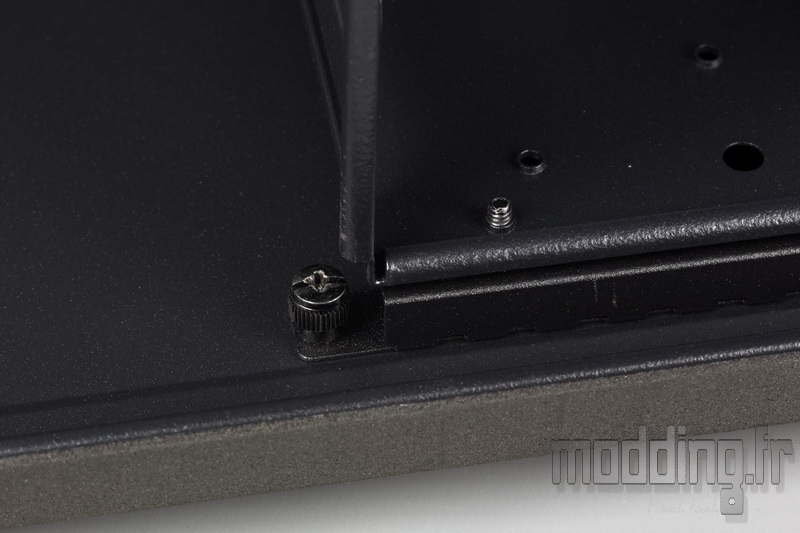

Nous avons 4 vis à main qui maintiennent la cage HDD inférieure sur la base du châssis.

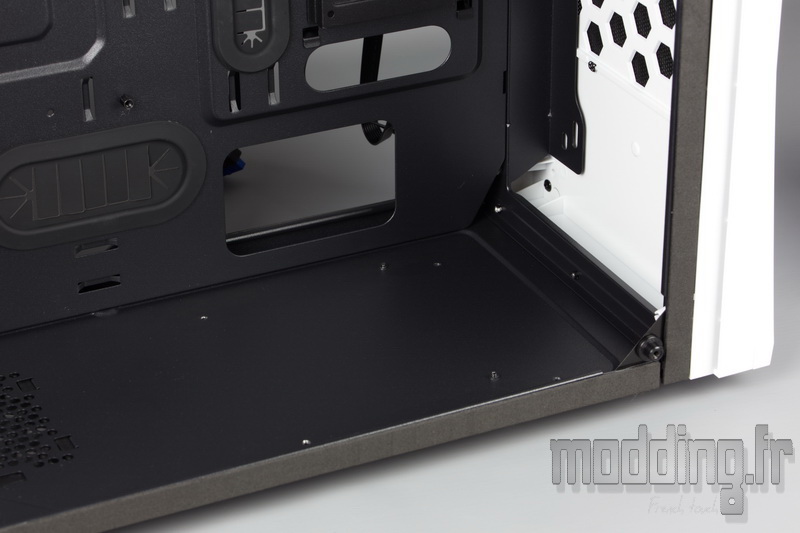

Une fois retirée, nous libérons un bel espace pour éventuellement placer une pompe de Watercooling.
Le réservoir ? Bitfenix apporte une solution pour ce dispositif que nous allons dévoiler un peu plus bas sur cette page.

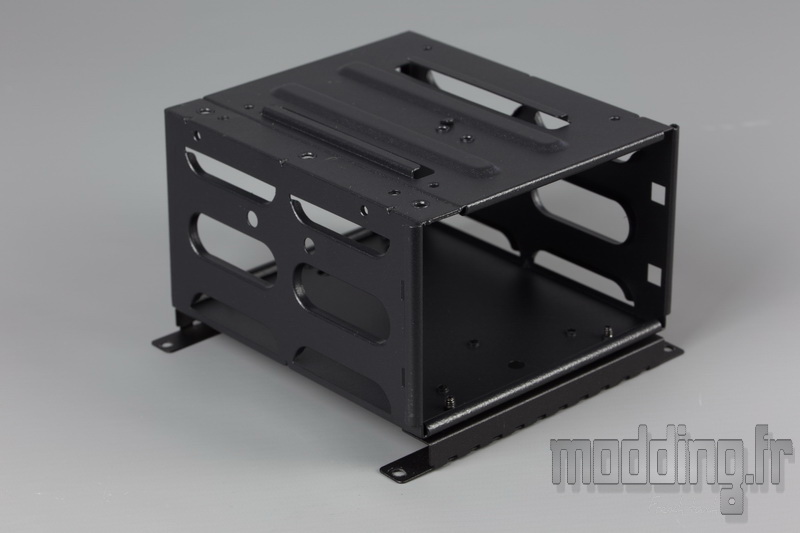

La cage HDD montée sur ses deux rails de fixation.
La façade est fixée au châssis par des clips cylindriques en plastique repartis sur chaque bord (6 au total).
On passe la main dans l’ouverture placée à la base de la façade et on tire vers soi (il faut forcer un peu…)

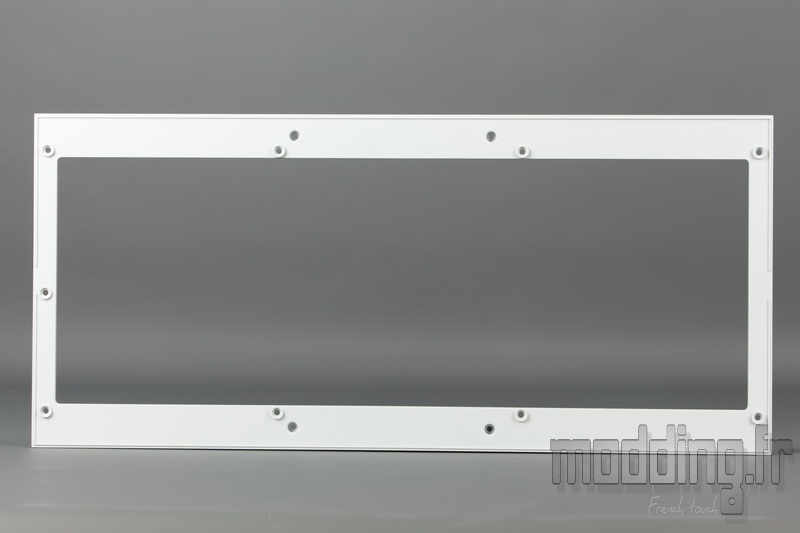

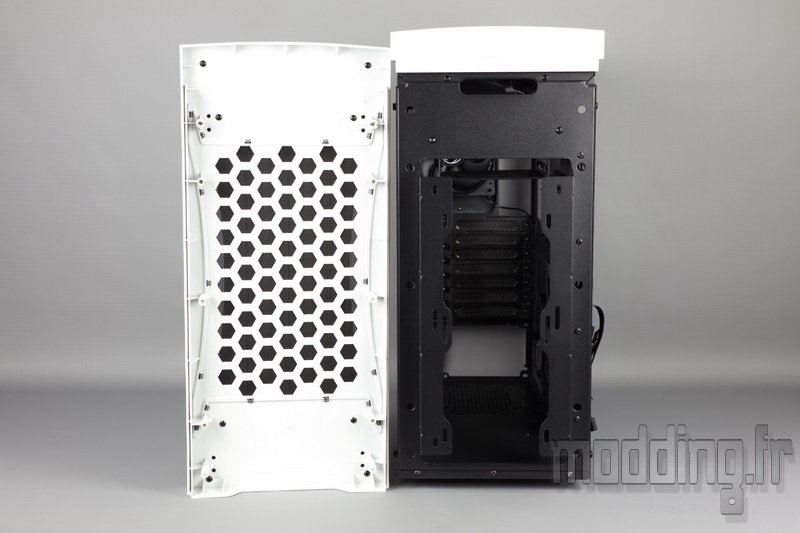

Comme nous l’avons constaté, la façade est en deux parties.
Nous avons au total 8 vis pour assurer leur fixation entre elles.
Pour une question de symétrie la grille Mesh est centrée… Alors que l’emplacement des ventilateurs est plutôt décalé vers le bas du boitier…
L’ouverture qui permet de désolidariser la façade vient alors seconder le rôle de la grille.

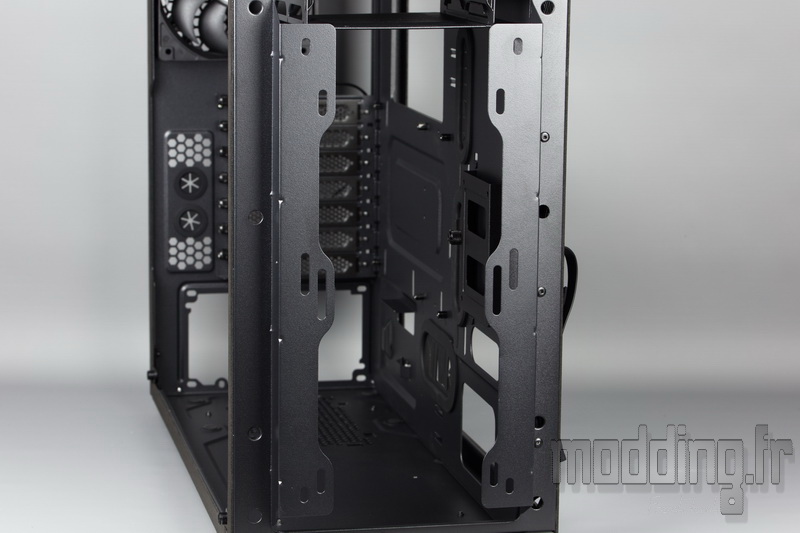

L’avant du châssis comporte un déport qui révèle l’emplacement pour deux ventilateurs en 120 ou en 140 mm.
La forme oblongue des points de fixation permet un ajustement en hauteur principalement pour bien positionner un radiateur de Watercooling 240 ou 280.

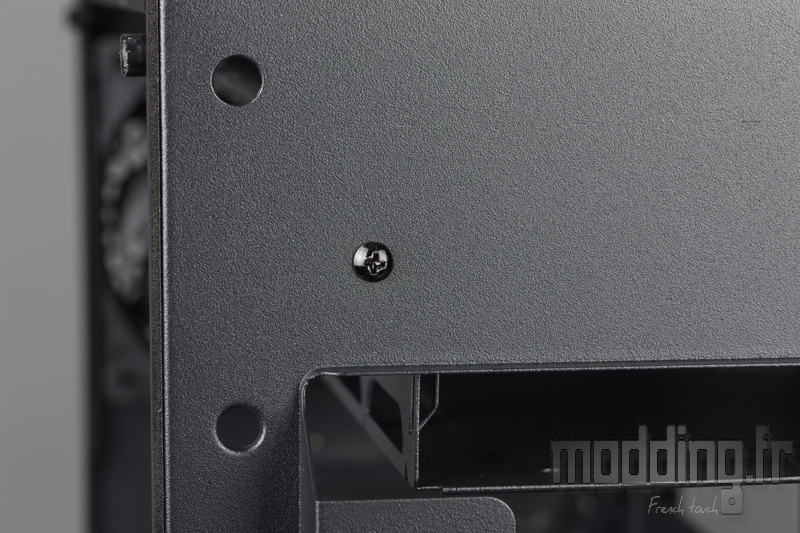

Au dessus, nous notons la présence de deux vis!….

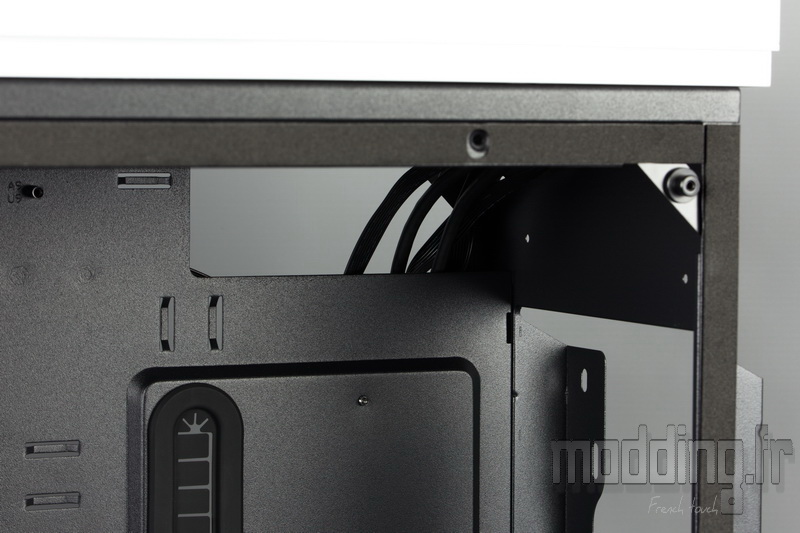

Avec les deux autres vis présentes sur les bords supérieurs du châssis, nous allons pouvoir retirer la cage HDD située en haut du boitier.
De quoi laisser un peu plus de place pour le watercooling! A nous de jouer sur la présence ou non de l’une des deux cages…

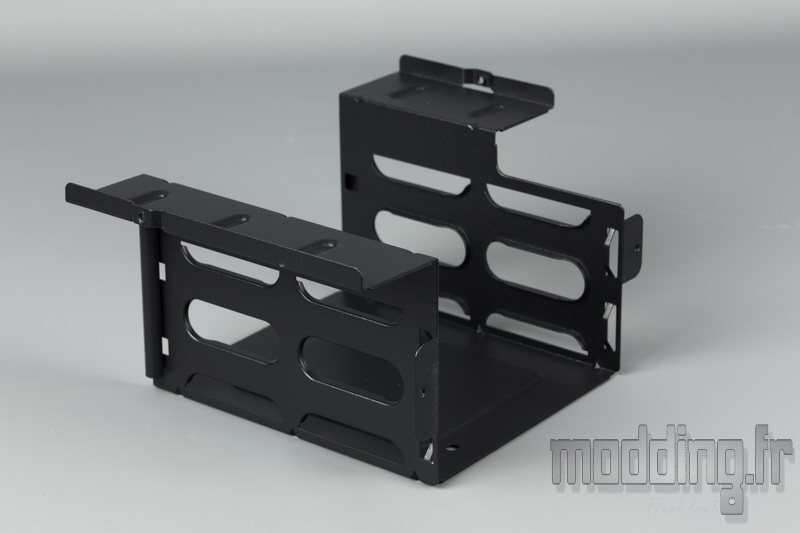

La cage HDD supérieure.
Le Top du boitier est aussi maintenu par 6 clips cylindriques.
Tout comme à l’avant du châssis, nous avons ici aussi un déport avec pliage de la plaque en acier qui révèle un emplacement pour deux ventilateurs en 120 ou en 140 mm.
Il comporte aussi une forme oblongue au niveau des points de fixation pour ajuster la position d’un éventuel radiateur 240 ou 280.

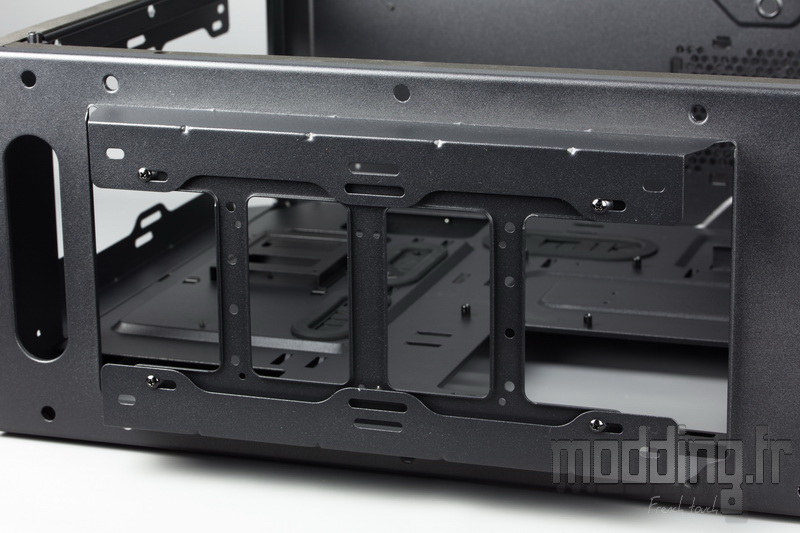

On note la présence d’une pièce métallique fixée par 4 vis….

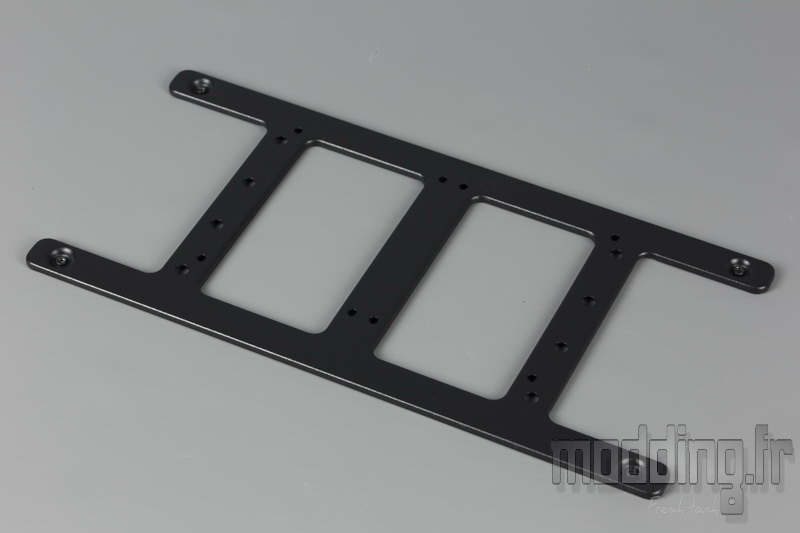

… Il s’agit d’un support pour réservoir de Watercooling.
Celui-ci peut alors se fixer directement sur un des deux emplacements du châssis ou sur un radiateur du moment qu’il soit doté d’un entraxe pour ventilateur en 120 mm.

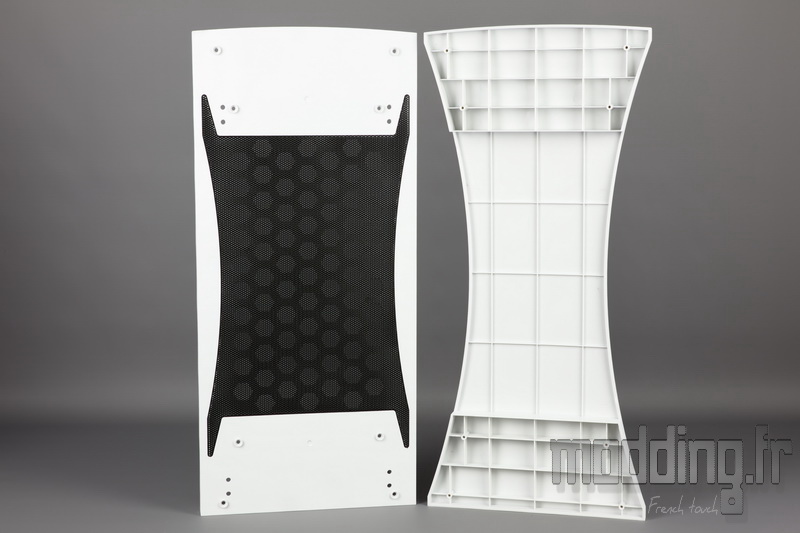

A l’instar de la façade, le Top est aussi en deux parties.
Nous avons 9 vis au total qui fixent l’ensemble.

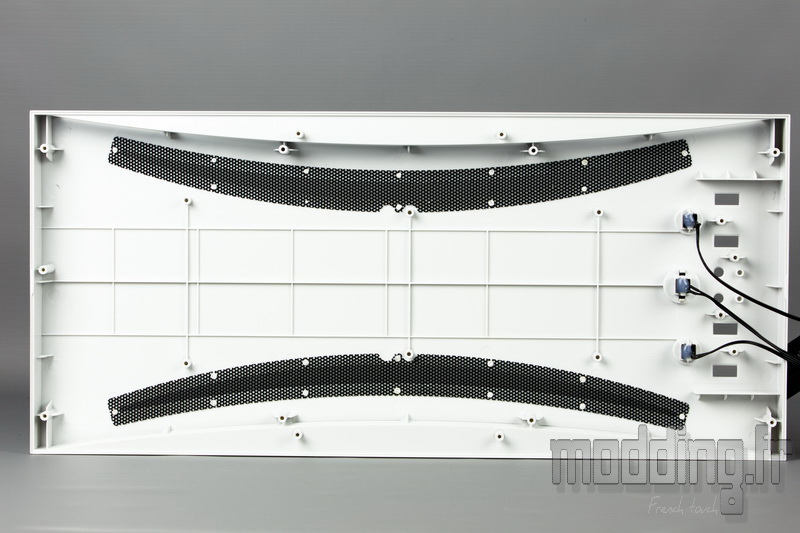

La partie supérieure intègre les deux grilles Mesh en forme de croissant ainsi que les petites ouvertures latérales.
Du coup, on vient à se poser la question de la hauteur du déport par rapport au carénage…. Vu que le carénage n’a pas de grille occupant totalement sa surface qui coïnciderait ainsi avec la ventilation supérieure….
Le déport colle t’il à la structure du Top comme c’est le cas à l’avant du boitier ?

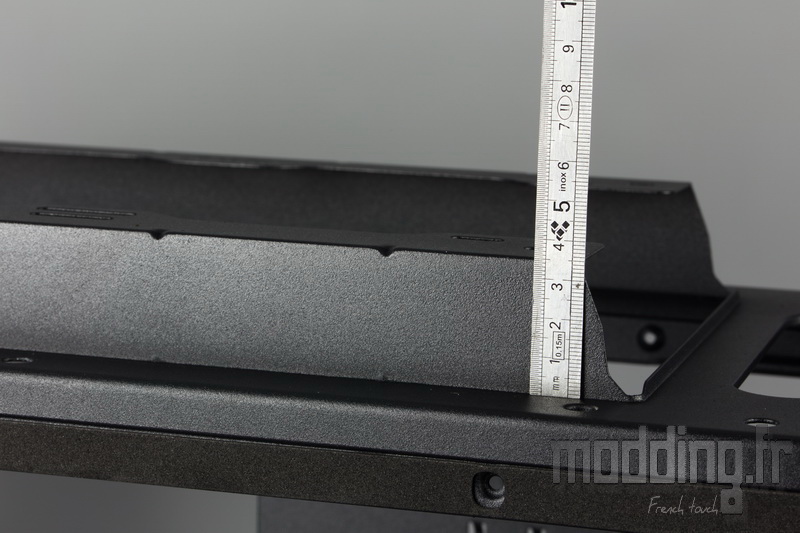

35 mm contre …
… 46 mm.
Ce qui correspond pile poil à l’emplacement des ouvertures latérales du Top. Ces dernières se trouvent alors juste au dessus du déport laissant juste la place à l’air pour se faufiler vers ces ouïes d’aération.

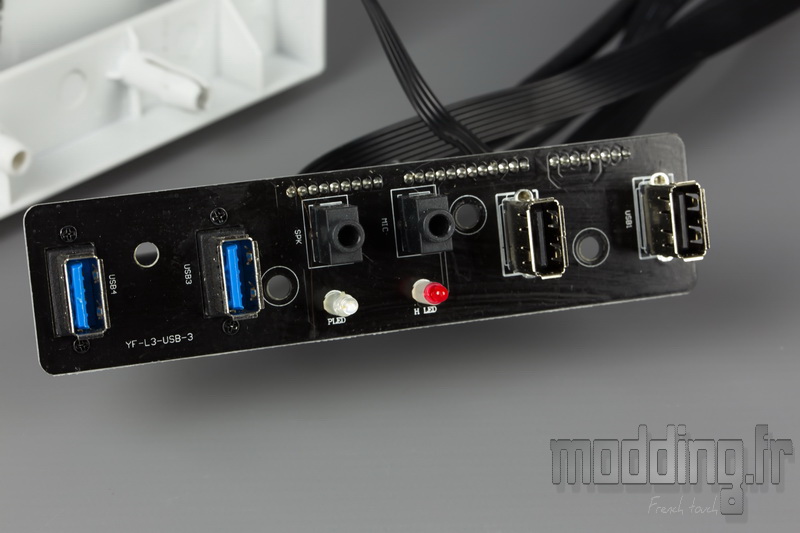

La connectique du panneau avant est fixée au Top par 4 vis.

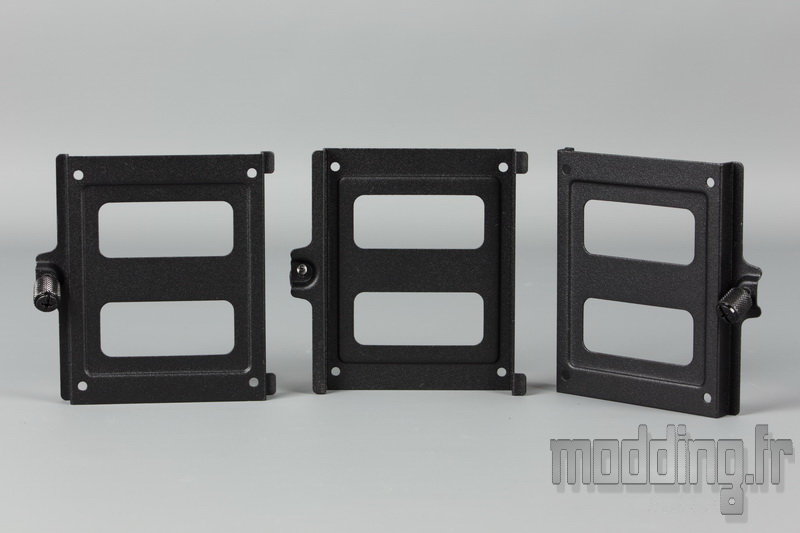

Les trois supports SSD.
On privilégie la fixation d’un SSD de par l’absence de silentbloc pour disque dur.

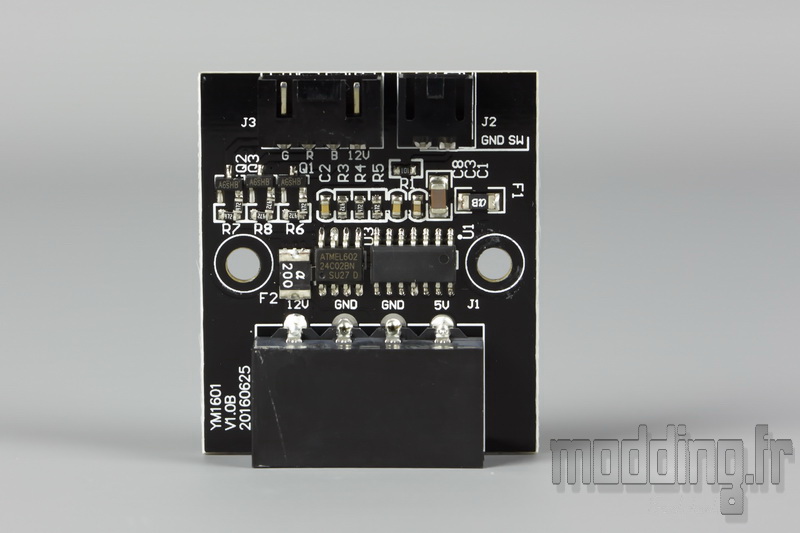

Le contrôleur RGB est fixé à l’arrière du plateau de la carte mère par deux vis.
Il est alimenté par une prise Molex.
Nous n’avons qu’une seule prise pour la bande de Leds RGB mais nous avons vu que le module de rétroéclairage du SSD est doté d’une prise accessoire pour justement brancher une bande de Leds de type Alchemy 2.0 Magnetic RGB.

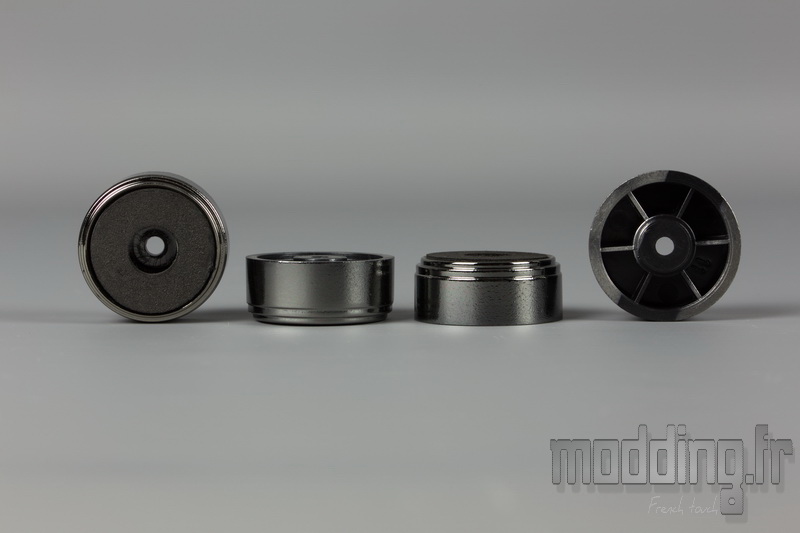

Les 4 pieds de l’Aurora de type HiFi avec un aspect nickel noir.
Ils sont en plastique et intègrent un patin en caoutchouc à leur base.

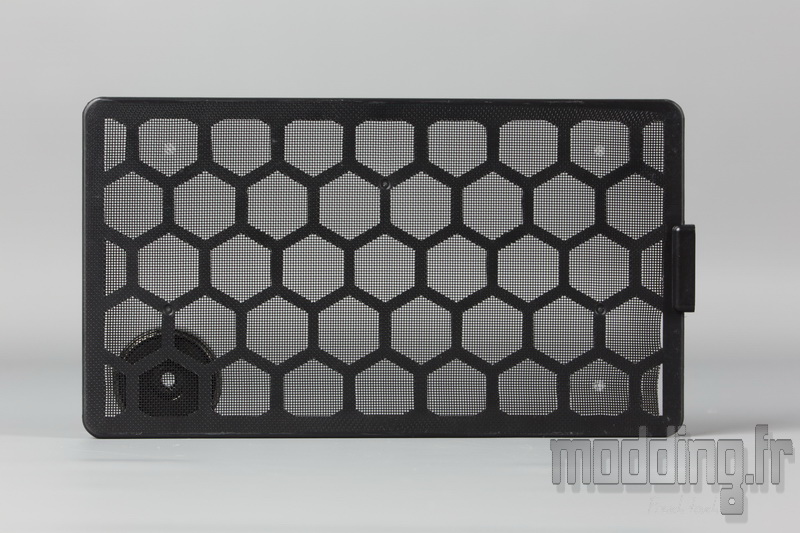

Le filtre de l’emplacement d’alimentation.

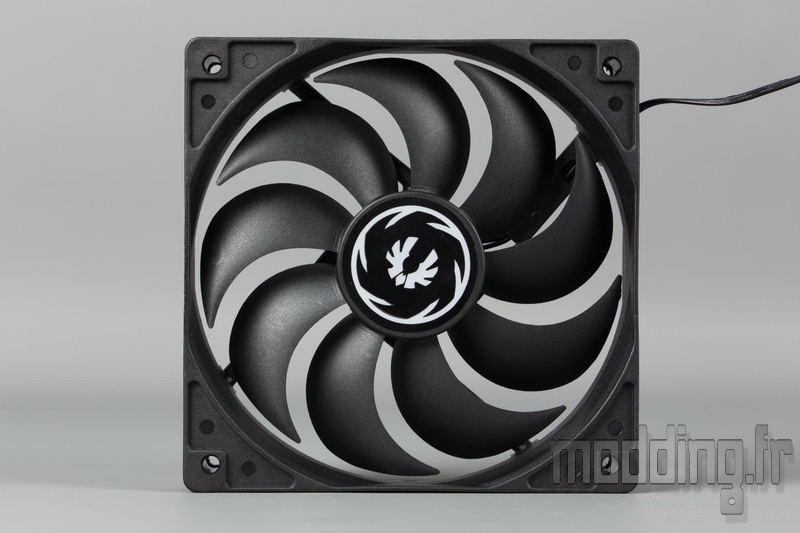

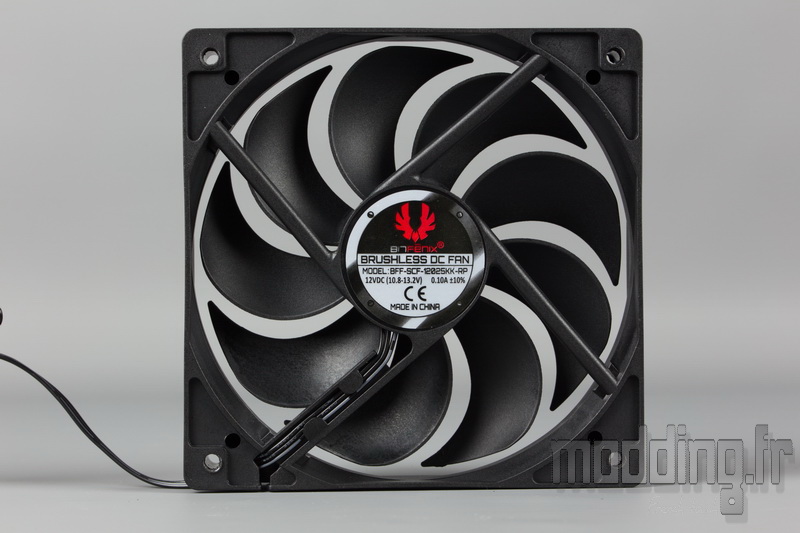

L’unique ventilateur du boitier est doté d’un diamètre en 140 mm.
Tout de noir vêtu, il comporte 9 pales.
Il s’agit du modèle Spectre de Bitfenix.
Il est doté d’une prise 3-pins.
Sa vitesse max est de 1000 tr/min (+/- 10%).
Cela engendre un débit d’air de 47.7 CFM soit 81 m3/h et une pression statique de 0.6 mm.H2O.
La totalité des pièces métalliques constituant le châssis est fixée par des rivets…
