LA CARTE AVEC LA THERMAL ARMOR

La SABERTOOTH Mark S est une carte au format ATX, elle inclut les composants suivants – Chipset Intel Z97, socket LGA-1150, 4 slots DDR3 pouvant accueillir jusqu’à 32Gb, 3 connecteurs PCI-Express 16x (en SLI, les 2 premiers compatibles PCI-Express 3.0 fonctionnent en 8x, le troisième, PCI-Express 2.0, en 4x) et 3 PCI-Express 2.0 1x.  SLI et Crossfire sont supportés.
On trouve également six ports Serial-ATA 6 Gb/s et un port SATA Express 10 Go/s (pouvant offrir 2 ports Serial-ATA 6 Gb/s supplémentaires si le besoin s’en fait ressentir),4 ports USB 3.0, 4 ports USB 2.0, 1 prise HDMI, 1 DisplayPort et deux contrôleurs réseau Gigabit (un Intel et un Realtek).

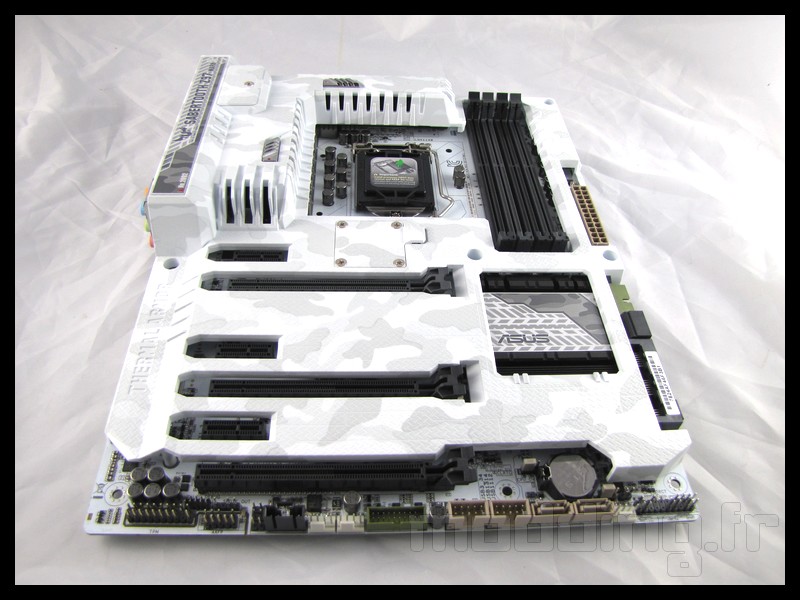

Une première série de photos nous permet de la découvrir habillée de sa “Thermal Armor”, cette dernière permet de protéger la carte de la poussière et permet également de favoriser le refroidissement par le biais de 2 petits ventilateurs (optionnels) qui créent un subtil flux d’air sous l’armure. Le dos de l’armure, en plus de permettre de la renforcer,sert également de dissipateur.

Au niveau des I/O, on trouve 4 x USB 2.0, 1 x Bios Flashback (pour la mise à jour du bios automatique), 1 x display port, 1 x HDMI, 1 x réseau INTEL, 1 x réseau Realtek, 4 x USB 3.0 , audio.

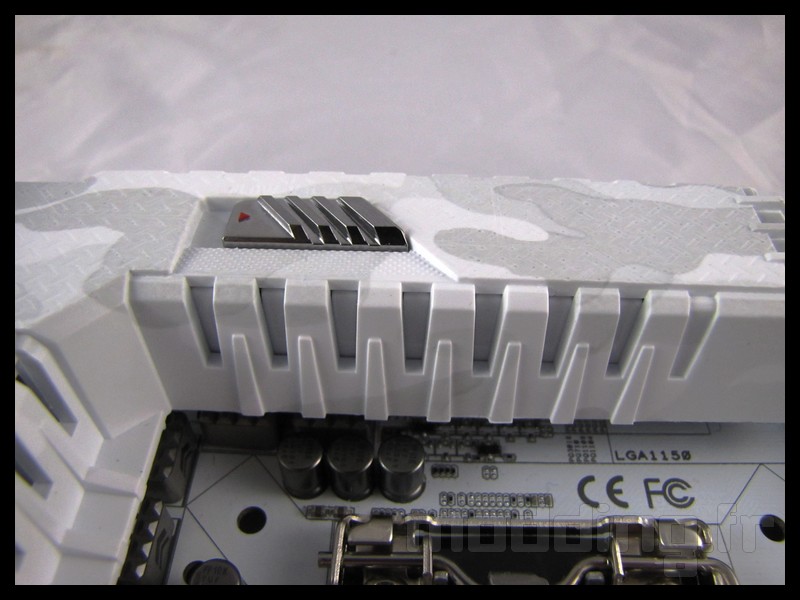

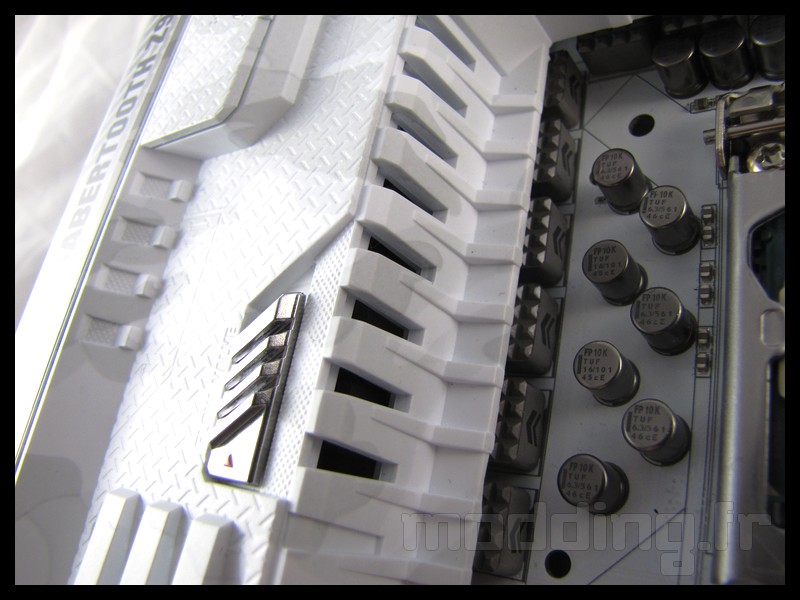

L’armor est pourvue de boutons permettant d’ouvrir et fermer des ouïes d’aérations.

Tout en haut, le 12v EPS, 1 x connecteur pour petit ventilateur de l’armor, 1 x connecteur pour ventilateur, et 2 x connecteur CPU-Fan.

ATX 24 broches, 1x connecteur ventilateur, 1 x bouton MemOK! qui permet de tester la compatibilité de la RAM.

1 x USB3, 6 x Sata 6Gb, 1 x Sata express.

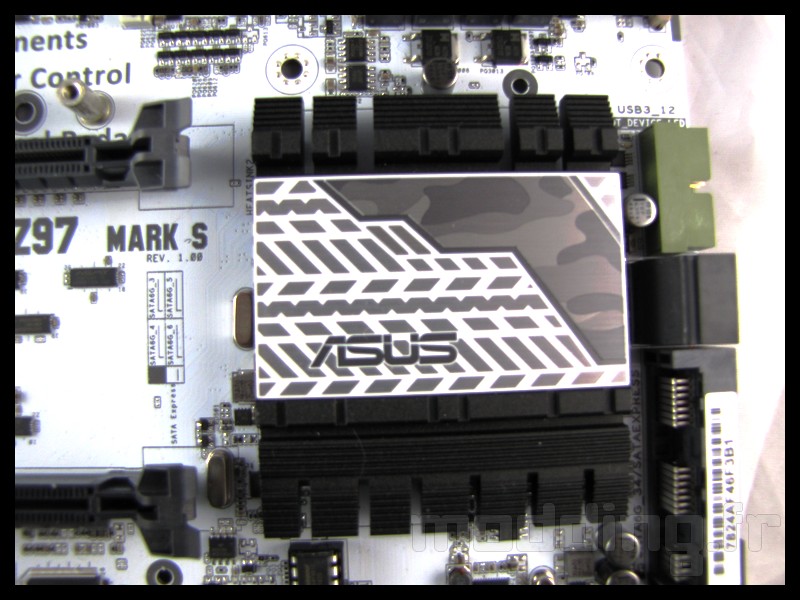

Chipset.

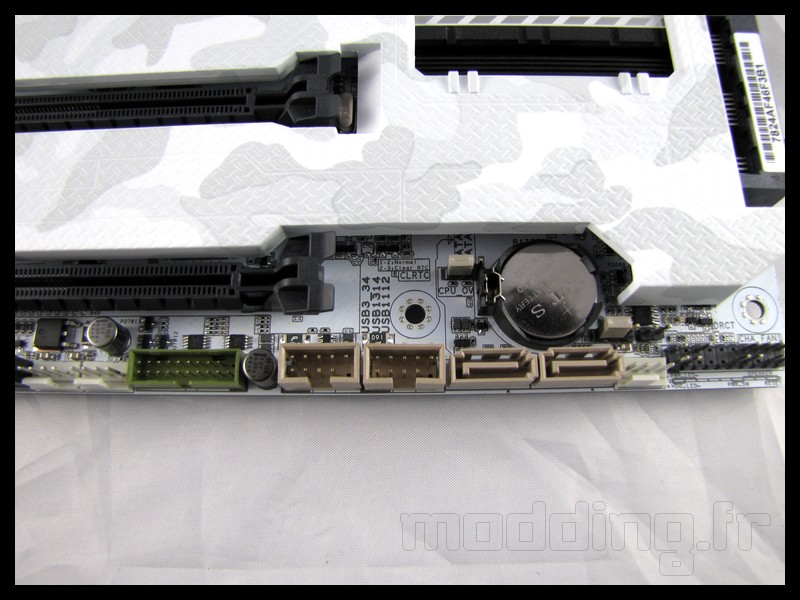

En bas en commençant à droite, les connecteurs du boitier (power, led, reset…), 1 connecteur pour ventilateur, 2 x Sata 6Gb, 2 x USB 2.0, 1 x USB3.0, 2 x connecteurs pour ventaliteur.

De gauche à droite, le connecteur TPM, l’audion (spdif et front panel), les connecteurs pour les 3 sondes thermiques, et connecteur thunderbolt.

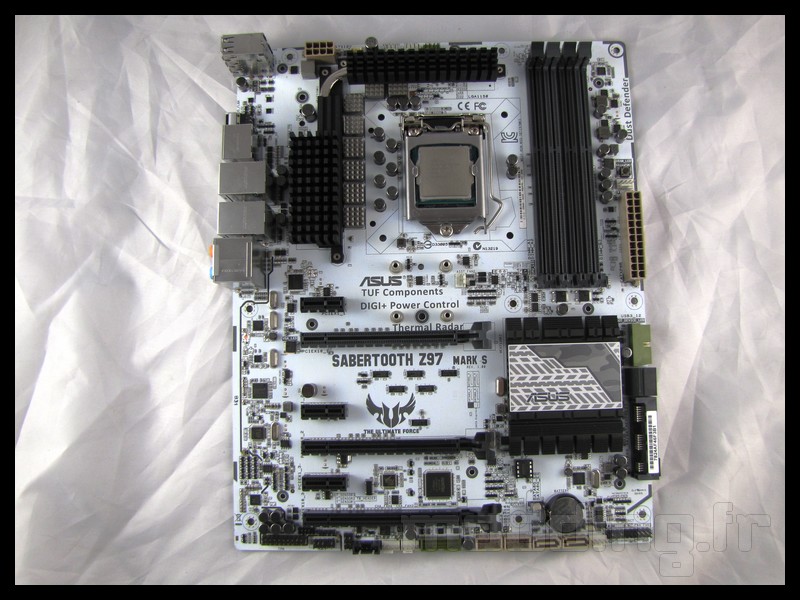

LA CARTE SANS LA THERMAL ARMOR
