[TEST] Asus Maximus VII Ranger

Posted By: cucmagle: juin 02, 2014

Montage et Tests :

Aucun soucis au niveau de la mise en place des composants.

Le ventirad Dark Rock 3 n’est nullement gêné par les dissipateurs des étages d’alimentation de la Maximus VII Ranger.

On met à jour la couleur de la carte graphique R9 280X DC2T ainsi que les barrettes mémoires, de façon à coller au thème couleur ROG.

Nous sommes en présence d’une carte mère au format ATX, de ce fait le premier port PCIe 16x est assez éloigné du Socket et par voie de conséquence la carte graphique du ventirad.

On branche les différents câbles d’alimentation, et la partie audio s’éclaire de “milles feux”… Chose que l’on peut désactiver dans le bios.

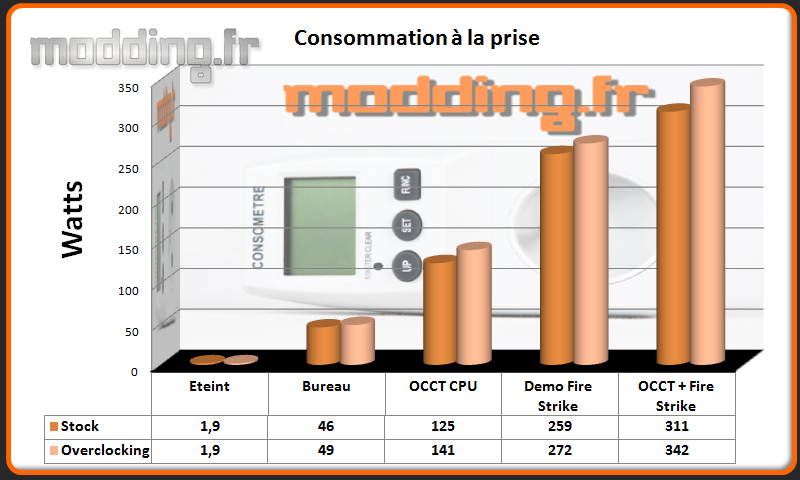

Consommation

Nous effectuons un relevé de la consommation à l’aide d’un wattmètre branché sur la prise.
Le relevé se fait avec le processeur @ stock et overclocké @ 4.4Ghz dans les configurations suivantes :

PC eteint
Bureau Windows
Session OCCT CPU
Session Démo 3D Mark Fire Strike Extrem
Session OCCT CPU + Demo Fire Strike

Chronomètre

Nous synchronisons notre index droit et gauche pour connaitre le temps de boot du PC, bios en mode XMP.
L’index gauche sur le chronomètre, l’index droit sur le bouton Start de la Maximus VII Ranger et les yeux rivés sur l’écran.
Les relevés sont établis :

Power –> logo Windows
Power –> page accueil

Les cartes mères ont un temps de boot différent en fonction des composants qu’elles embarquent.
Le premier temps jusqu’au logo de Windows permet de connaitre le temps propre à la carte mère, une fois qu’elle a checké tout ses composants.
Le deuxième temps intègre, en plus, le boot propre au système d’exploitation avec le chargement des pilotes et logiciels qui s’installent au démarrage. Le chrono est arrêté quand le curseur cesse de tourner…
Le bios est configuré en XMP, le reste est laissé par défaut.
Pilotes et utilitaires, contenus dans le DVD, installés + pilote de la R9 280X DC2T.
Le temps se base sur un boot pc éteint et non sur un redémarrage.

CPU-Z

CrystalDiskMark

Quelle surprise de voir les résultats en 4K QD32!!!!, sur la première capture d’écran, nous avons installé les pilotes contenus dans le DVD de la carte mère :

Chipset Intel v10.0
Intel Rapid Storage Technology v 13.0.2.1000

Sur la deuxième capture d’écran, nous avons installé un ancien pilote du Chipset Intel : v9.4.0.1027.
Vu que cela ne change pas la donne… nous avons désinstaller les pilotes Intel Rapid Storage Technology v 13.0.2.1000.
Et là ça va mieux!
